Ип 212-52м «ипдл-52м» паспорт — извещатель пожарный автономный дымовой оптико-электронный

Преимущества пожарного извещателя ИП 212

Несмотря на небольшие размеры и ограниченные возможности, дымовой извещатель обладает множеством положительных особенностей.

Так, к числу достоинств этого прибора, относятся такие:

• простота и надежность;
• ценовая доступность;
• полная автономность и независимость от внешних источников питания и контрольных устройств;
• эстетичный вид, который не испортит интерьер помещений;
• отсутствие необходимости в проводке;
• быстрота реакции на появление дыма;
• простота установки;
• легкость в обслуживании;
• безопасность для людей и животных;
• долговечность.

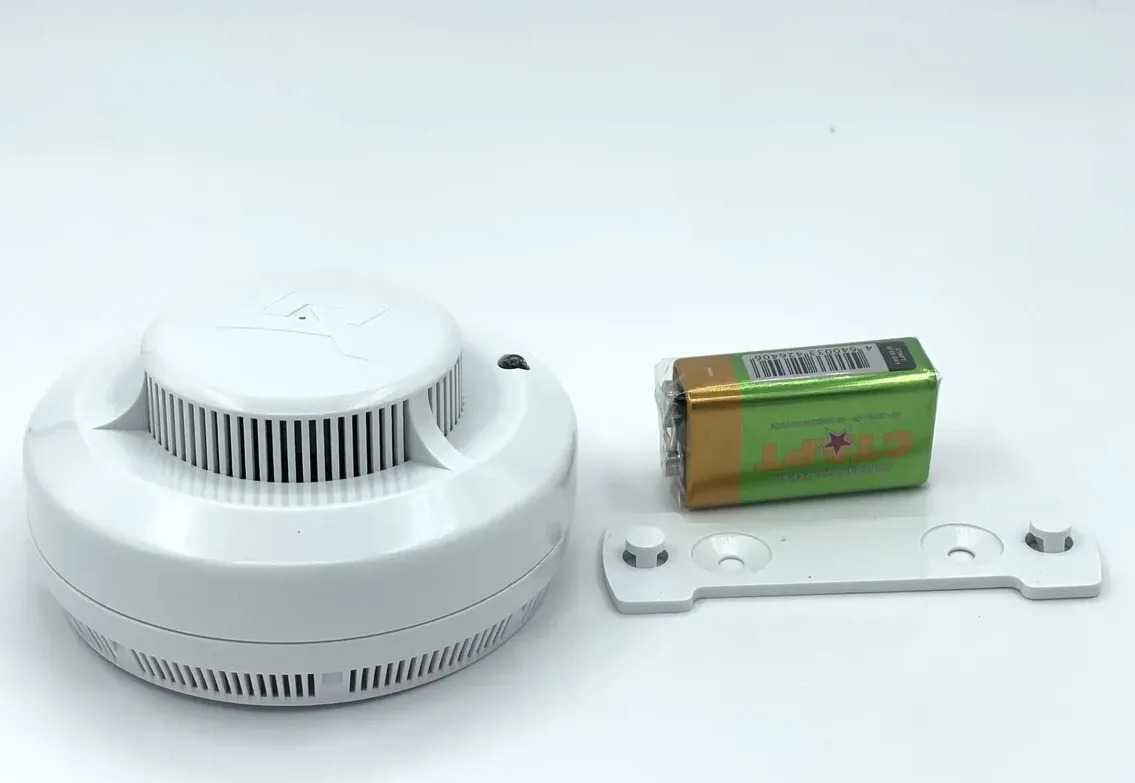

Пожарный датчик ИП 212 может быть использован в качестве временной или мобильной пожарной сигнализации, когда помещение используется в течение короткого времени.

Назначение и применение

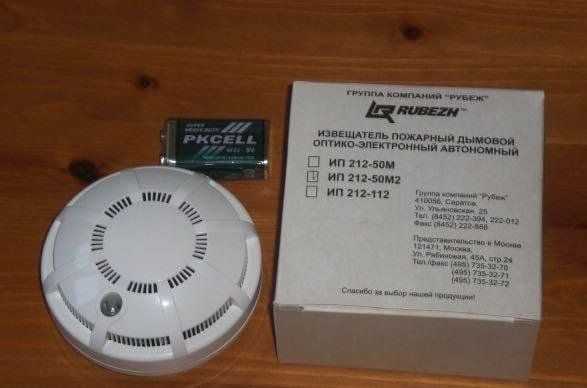

Датчик пожарной сигнализации ИП 212 предназначается для установки в жилых, административных и хозяйственных помещениях. Его особенностью является отсутствие необходимости привязки к проводам, источникам питания и информационным табло.

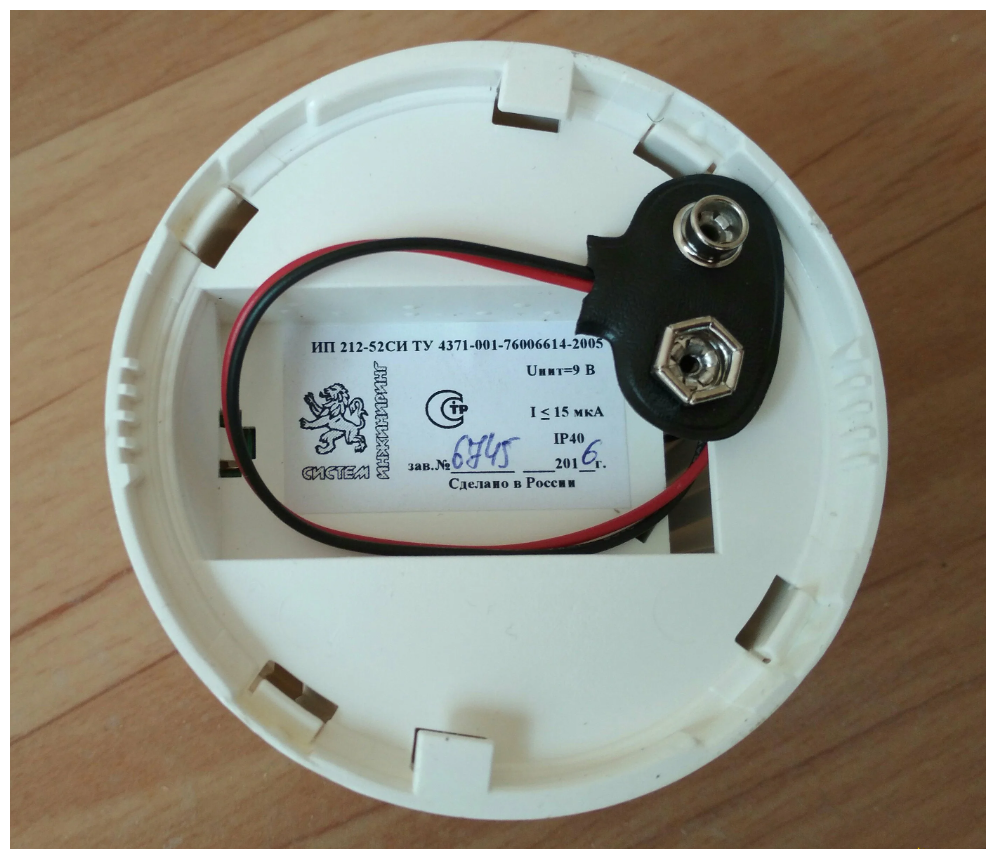

Датчик является полностью автономным, энергию он получает от аккумулятора. Пожарный извещатель ИП 212 реагирует на появление в помещении дыма, о чем выдает световой и звуковой сигнал.

Устанавливать этот прибор можно в таких местах:

1. Жилые квартиры. Местом установки может быть кухня, коридор или одна из комнат.
2. Офисы. Чтобы не портить новый ремонт штроблением стен под провода для пожарно-охранной сигнализации, можно воспользоваться именно автономным дымовым извещателем ИП 212.
3. Библиотеки и архивы. Как правило, комнаты, в которых хранятся различные архивные материалы, посещаются очень редко. Помещения эти довольно большие и визуально не просматриваются.

Как правило, все здания и сооружения строятся и сдаются с ремонтом «под ключ». Прокладывание новых коммуникаций сопряжено с затратой времени и финансов. По сути — это ремонт, со всеми его последствиями. Установка автономных датчиков является оптимальным вариантом, как для безопасности владельцев помещений, так и для выполнения требований контролирующих органов.

Для жилых квартир установка таких устройств является уникальной возможностью узнать о возгорании на ранней стадии, когда очаг пожара невелик, и можно ликвидировать его самостоятельно.

Настройка оптических осей при помощи специального оборудования.

После того, как однажды настраивал ИПДЛ при помощи прибора контроля ИПДЛ ПК-02, теперь даже не понимаю — как можно было это делать по светодиодам или визуально.

Прибор контроля, во первых, позволяет настроить ИПДЛ одному монтажнику без помощника. Вешаем на приемнике ИПДЛ радиомодуль тестера и настраиваем передатчик ИПДЛ, держав в руках прибор контроля, который показывает уровень на входе радиомодуля.

Не нужно попадать в даль — прибор контроля позволяет определить куда на данный момент бьет эпицентр луча.

Но самое главное — с прибором контроля есть возможность точно настроить ИПДЛ. А не пользоваться случайной настройкой с увеличением мощности излучателя за границу диапазона.

Установка и обслуживание

Для того, чтобы правильно установить прибор, необходимо следовать инструкции, которой комплектуются все изделия и следовать определенным правилам.

Правила эти следующие:

1. Соблюдение мер безопасности при работе на высоте. Желательно иметь защитные очки, которые защитят глаза при сверлении кирпича или бетона. Кроме того, не помешает стремянка, так как работа на табуретке неудобна и опасна.
2. Извещатель целесообразно устанавливать на потолок, так как дым всегда устремляется вверх. Если монтаж на потолке невозможен, то он проводится на стене, как можно ближе к ее середине и к потолку.
3. Необходимо обеспечить надежное крепление прибора на поверхности. Для его надежной фиксации применяются шурупы или акриловый клей. Следует отметить, что клеить можно только на основные поверхности. Штукатурка или обои могут отойти от поверхности, и извещатель упадет на пол.

Как правило, для небольшого помещения в квартире, достаточно одного прибора в центре потолка. Если комната большая, можно установить от двух до четырех датчиков по краям потолка. Установка датчиков в углах комнаты не рекомендуется. В эти места дым доходит в последнюю очередь.

Несмотря на то, что дымовой датчик является несложным в устройстве прибором, ему нужен периодический уход.

Он заключается в следующем:

1. По мере необходимости нужно протирать корпус прибора от пыли, грязи и жирового налета. Для этого хорошо подходят влажные салфетки.
2. Каждые 2-3 месяца необходимо удалять пыль изнутри прибора при помощи пылесоса. Для удобства извещатель можно снимать с места крепления.
3. Постоянно иметь в запасе 1-2 батарейки. Своевременно проводить их замену. Отлучаясь из квартиры надолго, извлекать батарейки из прибора. Протекшая из разряженной батарейки кислота может непоправимо испортить извещатель.

Пожарный датчик ИП 212 является надежным союзником владельцев квартиры, несущим свою вахту, пока люди заняты своими делами или отдыхают.

Как работает система оповещения

Когда извещатели обнаруживают возгорание, в автоматическом режиме включается система оповещения людей о пожаре. Системы оповещения по своему принципу работы, а также составу делятся на:

• Локальные — это совокупность приспособлений, которые реагируют на сигналы тревоги, поступающие от любого внешнего датчика. После чего система оповещения начинает трансляцию записанного изначально текстового сообщения в ограниченных комнатах. Подобные системы обычно в себя включают громкоговоритель, усилитель, а также речевой процессор, но при этом не располагают централизованным управлением.
• Централизованные — работают не только в полуавтоматическом, но и в автоматическом режиме. Такая система оповещения передаёт экстренное сообщение по определённым зонам. Если нужно диспетчер передаст информацию с микрофона блока или консоли.

Функция оповещения реализуется благодаря выходным, а также входным интерфейсам. Чтобы информация отобразилась, применяются буквенно-цифровые и световые индикаторы, а также звуковые сигнализаторы.

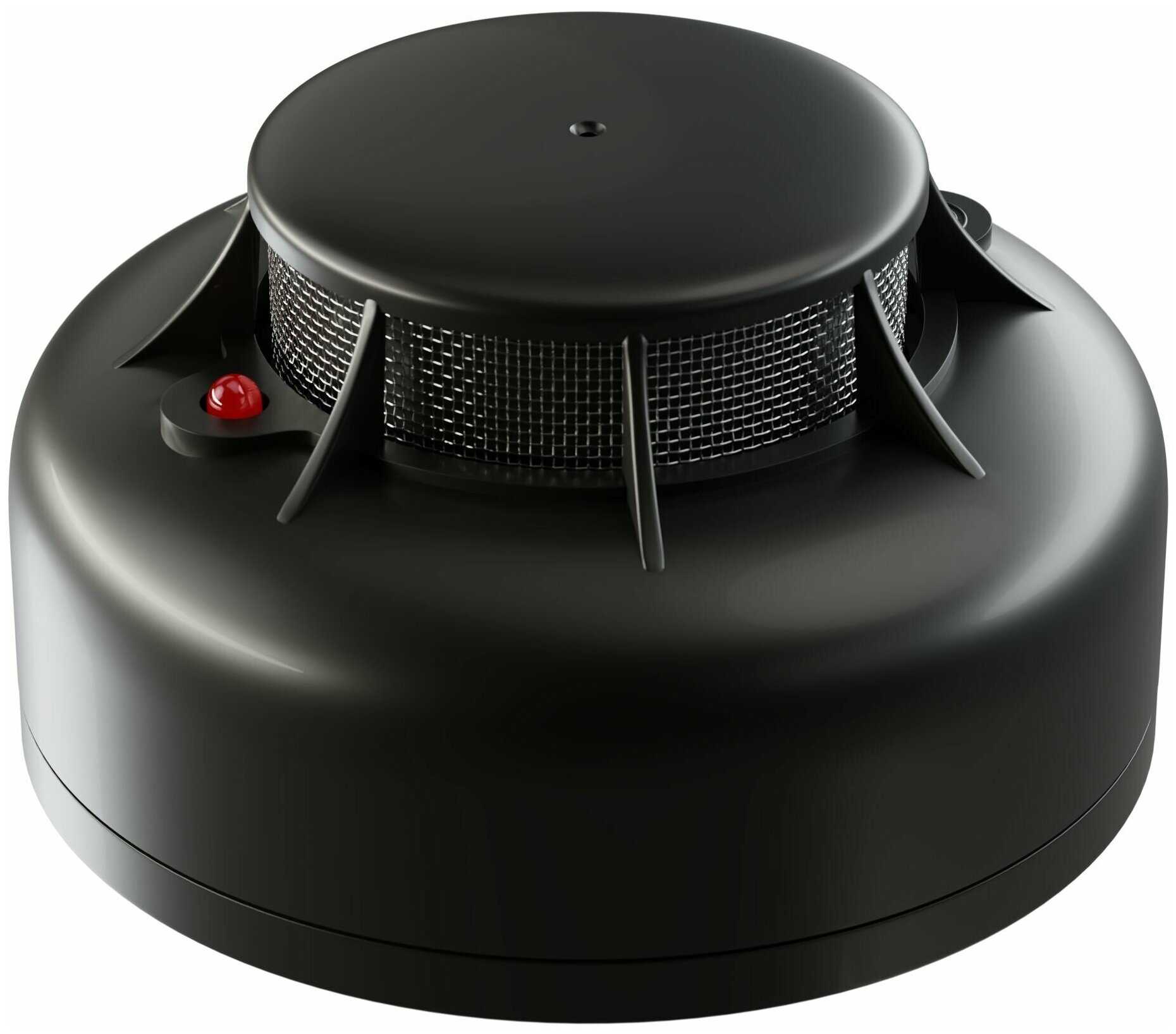

Преимущества устройства

Данный технический продукт обладает рядом улучшенных свойств:

• в приборе используется специальная микросхема, производящая обработку сигналов поступающих от оптопары;
• применен более качественный, нежели ранее механизм компенсирующий запыленность и повышающий защиту от помех. Это разрешает уменьшить до минимума ложное срабатывание;
• вертикальный и горизонтальный дымозаходы содействуют очень быстрой реакции прибора на первые признаки задымления помещения;
• во время работы устройства в дежурном режиме происходит мигание светодиодного индикатора;
• работа специалистов обслуживающих извещатель облегчается за счет возможности тестирования с использованием отдельной кнопки;
• изделие имеет ударопрочный и очень износостойкий корпус;
• наличие кнопки-зажима существенно ускоряет подсоединение проводов;
• не происходит нарушений в местах электрических контактов, так как используется очень упругий проводной поджим, что защищает контакты от ослабления;
• есть возможность использовать дополнительную защиту от демонтажа датчика без применения специнструмента;
• в данной модели извещателя несколько уменьшен просвет между дымовой камерой и крышкой, что существенной повышает показатели аэродинамики устройства;
• возможность производить взаимозамену розетки в моделях извещателей ИП 212-87, ИП 212-141, ИП 212-95 и ИП 212-41.

Требование индикации режима «Пожар»

Требования по согласованию ППКП с неадресными пожарными извещателями изложены в общем виде: в п. 4.2.1.1 ГОСТ Р 53325-2009 указано, что «извещатели пожарные, взаимодействующие с прибором приемно-контрольным пожарным, должны обеспечивать информационную и электрическую совместимость с ним», а в п. 4.2.1.3 содержится требование: «Электрические характеристики извещателей пожарных (напряжение и токи дежурного режима и режима тревожного извещения) должны быть установлены в технической документации (ТД) на извещатели пожарные конкретных типов и должны соответствовать электрическим характеристикам шлейфа пожарной сигнализации пожарного приемно-контрольного прибора, с которым предполагается использовать извещатели пожарные». Рассмотреть проблемы совместимости всего многообразия пожарных извещателей в рамках одной статьи не представляется возможным, вследствие чего ограничимся тепловыми контактными пожарными извещателями.

В документации любого ППКП приведены схемы подключения тепловых извеща-телей с нормально замкнутыми и нормально разомкнутыми контактами и номиналы соответственно балластных и дополнительных резисторов для работы в двухпороговом (четырехпороговом) режиме. При отсутствии дымовых извеща-телей в том же шлейфе никаких проблем возникать вроде бы не должно. Однако многие производители ППКП как бы не в курсе, что еще с 01.01.2001 г. на тепловые ПИ, не потребляющие электрический ток, распространяется требование п. 17.6.1 НПБ 76-98 «Извещатели пожарные. Общие технические требования. Методы испытаний» о том, что «ПИ должны содержать встроенный оптический индикатор красного цвета, включающийся в режиме передачи тревожного извещения. При невозможности установки оптического индикатора в ПИ последний должен обеспечивать возможность подключения выносного оптического индикатора или иметь другие средства для местной индикации режима передачи тревожного извещения». П. 4.2.5.1 действующего в настоящее время ГОСТ Р 53325-2009 гласит: «Извещатели пожарные должны содержать встроенный оптический индикатор, мигающий в дежурном режиме и включающийся в режиме постоянного свечения при передаче тревожного извещения. При невозможности установки оптического индикатора в извещатель пожарный последний должен обеспечивать возможность подключения выносного оптического индикатора или иметь другие средства для местной индикации дежурного режима и режима передачи тревожного извещения» с примечанием: «Требование к наличию оптического индикатора у ИПТ класса выше В и у извещателей, предназначенных для работы во взрывоопасных зонах, является рекомендуемым. Требование по миганию индикатора в дежурном режиме для неадресных извещателей является рекомендуемым. Требование по миганию индикатора в дежурном режиме для адресных извещателей, распространяется на извещатели, производимые после 01.01.2010 г.».

Соответственно в настоящее время выпускаются тепловые извещатели со встроенным светодиодным индикатором (рис. 1) и извещатели без индикатора, к которым подключаются выносные индикаторы. Следовательно, при определении номиналов дополнительных резисторов необходимо учитывать наличие и электрические характеристики подключаемых светодиодов.

ИП212- 52М (8 — 100 м)

Оптико-электронные линейные пожарные извещатели типа ИП212-52М «ИПДЛ-52М» предназначены для обнаружения дыма и применяются для защиты помещений, имеющих большую площадь, большую протяженность или большую высоту потолков. Извещатели ИП212-52М являются однопозиционными извещатели.

ИП212-52М – однопозиционный линейный извещатель дымовой, состоящий из приемо-передатчика и рефлектора отражателя. Внешний вид прием-передатчика приведен на рисунке 1. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.

В качестве рефлектора-отражателя в ИП212-52М используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 — 15 градусов. Внешний вид рефлектора-отражателя приведен на рисунке 2.

С тыльной стороны корпуса приемо-передатчика расположены клеммные колодки для внешний подключений, а также программный переключатель тактики работы извещателя (см. рисунок 3).

В составе извещателей ИП212-52М (извещатель дымовой) имеются выносные устройства УВ-ПРД-ПРМ, внешний вид которых приведен на рисунке 4.

Извещатель дымовой и его принцип действия построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.

Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52М могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).

Потребление извещателей минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика (для ИП212-52М – не более 1,5 мА), что позволяет применять их с приемно-контрольными приборами в двухпроводном включении. Извещатели ИП212-52М позволяют включать в шлейфы практически любых охранно-пожарных приборов как со знакопеременным, так и с однополярным напряжением.

В ИП212-52М всегда используется только режим принудительной синхронизации (по умолчанию как многократно более помехоустойчивый).

Извещатель дымовой — юстировка

Процесс юстировки аналогичен процессу описанному для ИП212-52. Выбор тактики работы извещателей ИП212-52М схож с ИП212-52 но имеет свои отличия. Общие и индивидуальные настройки тактики работы извещателей приведены в таблице.

Аналоговый

Характеристика и чувствительность

Давно и успешно выпускаемые традиционные дымовые ИП в основном с высокой/средней чувствительностью, используемые включенными в двух- и четырехпроводных шлейфы установок/систем АПС.

Примеры:

ИП 212-3СУ

ИП 212-3СУ. Самый известный российский ИП, обнаруживающий пожар по дыму. Выпускается ООО «ИРСЕТ-Центр» (Санкт-Петербург). Отличается надежностью, небольшим процентом ложных срабатываний. Производится в разных модификациях уже больше двух десятилетий.

ИП 212-63 Данко

ИП 212-63 «Данко». Выпускается компанией «Сибирский Арсенал» из Новосибирска.

ИП 212-147

ИП 212-147 производства «К-Инжиниринг» (Санкт-Петербург).

Кроме них, имеется более 20 марок/моделей от других российских производителей, сходных по техническим характеристикам, стоимости изделий.

Принцип работы, плюсы и минусы

Распознавание признаков пожара по изменению оптической плотности среды – обычный для всех оптико-электронных (фотоэлектрических) датчиков дыма.

Плюсы – совместимость практически с любыми приборами АПС, невысокая стоимость, простота в монтаже и обслуживании. Минусы – сложность точного и быстрого определения места возникновения очага пожара, неизбежные потери времени на визуальный контроль сотрудниками охраны, дежурным персоналом.

Бизнес и финансы

БанкиБогатство и благосостояниеКоррупция(Преступность)МаркетингМенеджментИнвестицииЦенные бумагиУправлениеОткрытые акционерные обществаПроектыДокументыЦенные бумаги — контрольЦенные бумаги — оценкиОблигацииДолгиВалютаНедвижимость(Аренда)ПрофессииРаботаТорговляУслугиФинансыСтрахованиеБюджетФинансовые услугиКредитыКомпанииГосударственные предприятияЭкономикаМакроэкономикаМикроэкономикаНалогиАудитМеталлургияНефтьСельское хозяйствоЭнергетикаАрхитектураИнтерьерПолы и перекрытияПроцесс строительстваСтроительные материалыТеплоизоляцияЭкстерьерОрганизация и управление производством

Правильная имитация сигналов «Пожар» и «Неисправность».

С имитацией сигнала «Неисправность» все понятно — полное перекрытие луча должно приводить к такому сигналу.

Имитировать же «Пожар» можно при помощи пакета от тех же ИПДЛ. Или от саморезов, что проще, поскольку пакет не должен быть совсем прозрачным.

Скорее всего пакет необходимо будет сложить в два раза.

Сложенным пакетом перекрывается оптический луч у приемника. Можно и у передатчика, но у приемника легче контролировать ситуацию по индикации светодиодов.

Если ничего не происходит нужно еще раз сложить полиэтилен, чтобы «увеличить задымление» среды, сквозь которую проходит луч.

Необходимо предусмотреть автоматический или ручной сброс питания.

Ни в одном проекте так ни разу и не увидел сброс питания на ИПДЛ.

Хорошо, если монтажники опустили провод питания на выключатель, чтобы питание с ИПДЛ можно бы было снять вручную.

А все дело в том, что сменилось поколение, и молодые специалисты даже не догадываются о том, что бывают 4-х проводные датчики.

Даже датчики дыма когда-то давно были 4-х проводные.

Помню удивление, когда впервые вертели 2-х проводный датчик дыма в руках.

Так вот, если это не адресный ИПДЛ, то у него имеется отдельный ввод питания.

И если ИПДЛ сработает и перейдет в режим «Пожар», то он останется в этом режиме навсегда.

До сброса питания.

И это хорошо: перед тем как вернуть ИПДЛ в норму, необходимо обнаружить сработавший ложно ИПДЛ. И лишь затем снимать питание с датчиков.

Но как же все-таки вернуть ИПДЛ в норму, если сброс питания не предусмотрен в системе?

Выхода два: либо откручивать провода питания от клемм, либо снимать клеммы с АКБ и выключать автомат.

Для того чтобы обеспечить автоматический сброс режима «Пожар» на ИПДЛ, необходимо питание ИПДЛ подключить через релейный выход и прописать этому реле сценарий включения на время перед взятием.

Удобно подключать линию питания ИПДЛ к модулю выхода напряжения «С2000-КПБ», «РМ-4К» или подобных.

При этом включать опцию контроля на КЗ и обрыв не надо.

Хотя можно использовать и обычные перекидные контакты любого релейного модуля и даже прибора пожарной сигнализации, который умеет работать по соответствующему сценарию.

Такими приборами в ИСБ Болид могут быть «Сигнал-20М», «С2000-СП1», «С2000-СП2» — лишь бы такое применение не противоречило их руководству по эксплуатации.

Для выходов приборов системы «Болид» сценарий будет «Включить на время при взятии» для реле и «Отключить на время при взятии» для выходов напряжения.

Не все приборы пожарной сигнализации могут это обеспечить, но и обычный выключатель никто не отменял.
