Сборка шкафа-купе своими руками

Размеры фасадов (дверей) навесной системы

Толщина наполнения, т.е. дверного полотна, в навесной безрамочной системе AluForce Adjust — от 16 до 20 мм.

Указание на расчет размеров дверей — на стр. 43 «Технического каталога 2023.1».

Ширина двери равна сумме ширины всего шкафа (НЕ проема — двери полностью скрывают корпус) и ширины места перекрытия, деленной на количество дверей.

Еще раз повторим, что ширина места перехлеста дверей в безрамочной системе выбирается конструктором произвольно (она может зависеть только от ширины устанавливаемой дополнительно мебельной врезной или накладной ручки, если же ручки не планируется — выбирается значение для удобного открывания-закрывания дверей).

Шд = (Шшк + Шмп*(N-1)) / N

Высота двери равна высоте шкафа за вычетом высоты цоколя с добавкой 13 мм на работу верхних навесных роликов:

Вд = Вшк — Вц + 13 мм

Пример: предположим, у нас шкаф-купе высотой 2380 мм и шириной 2150 мм. Цоколь стандартный 70 мм. Ширина места перекрытия пусть будет 20 мм.

Здесь подойдет комплект направляющих 2500 мм и фурнитура на 2 двери.

Высота двери будет равна 2380 — 70 + 13 = 2323 мм. Ширина двери: (2150 + 20*1) / 2 = 1085 мм.

Определяемся с типом шкафа-купе

На удобство размещения в комнате и комфорт пользования влияет конструкция шкафа-купе. Существуют следующие распространенные типы:

Отдельно стоящий, корпусный. Похож на стандартный шкаф с отдельными стенками, но имеет раздвижные купе-двери. Недостаток – большая габаритность.

Угловой. Может быть встроенным, корпусным. Удобен тем, что может размещаться не только по стене, но огибать конфигурации комнаты, например, арки, углы.

Диагонально-угловой. Содержит модуль для закрытия распашной двери. Он сочетает колесики с рельсами и поворотный механизм, служащий удобной эксплуатации сооружения.

Какой должна быть высота шкафа купе.

Итак, давайте сразу перейдём к цифрам. Значит, если вы планируете сделать встроенный шкаф-купе, то здесь высоту надо практически идеально «вписать» в отведённый для него проём. Вообще, встроенная мебель – это отдельная сложная тема. Сейчас же речь идёт об автономном отдельно стоящем шкафе-купе. Расчёт высоты здесь производится следующим образом:

Высота шкафа-купе должна быть на 10 см меньше расстояния от пола до потолка, при условии, что это расстояние не превышает 2500мм, а глубина шкафа не более 700мм. В остальных случаях используем теорему Пифагора.

Давайте теперь разберемся, почему именно на 10см, а не на 5см или 7см. И причём здесь Теорема Пифагора. Всё дело в технологии сборки и установки шкафов-купе.

Сам по себе шкаф является достаточно громоздкой и габаритной конструкцией. Поэтому профессиональные сборщики мебели предпочитают (если имеется такая возможность в помещении) выполнять сборку каркаса, располагая его в горизонтальном положении. И только когда каркас собран, его поднимают в вертикальное положение и продолжают сборку. Такая технология гораздо проще и удобнее сборки каркаса сразу в вертикальном положении. Да и в одиночку собрать вертикально шкаф-купе, пожалуй, не получится. Другое дело – сборка мебельной конструкции в горизонтальном положении. И вот именно неправильный расчёт высоты шкафа купе может привести к проблемам при подъёме каркаса в вертикальное положение. А виной всему незнание теоремы Пифагора.

Монтаж штанги и фурнитуры

Данный этап сборочного процесса подразумевает размещение штанги для удобного распределения гардероба. Благодаря этим деталям вещи не мнутся, при этом внутреннее пространство используется в полной мере.

Дальше монтируются полкодержатели, труба для вешалок и направляющие для ящиков.

Учитывается момент, что штанга должна в полной мере помещаться на опорные плоскости держателя. В случае с овальным вариантом, длина равняется расстоянию, которое равняется боковым стенкам проема. Если изделие круглой формы, она должна быть немного меньше расстояния между стенками.

Крепление держателя к основанию выполняется с помощью подходящих шурупов. Первым делом определяются участки фиксации для первого кронштейна. Его крепят тремя шурупами. Нужно просверлить пазы, затем прочно закрутить саморезы.

После этого, можно устанавливать штангу на второй держатель, при этом прижав его винтом.

Укомплектованную конструкцию необходимо примерить, горизонтально выровнять. Уже потом можно сделать пометки и прикрепить с помощью саморезов.

Процесс и особенности монтажа

Монтаж шкафа-купе включает в себя несколько стандартных этапов:

• сборка корпуса шкафа;
• установка направляющих, монтаж задней стенки;
• установка дверей.

Поговорим о том, как правильно выполнить все этапы работы при наличии перечисленных ранее материалов.

Собирать шкаф нужно на полу. Оптимально это делать в таком положении, чтобы подъем тяжелого корпуса после сборки требовал минимум затрат сил и энергии. Так как шкаф оснащен тремя выдвижными ящиками, следует наметить и закрепить направляющие. Они бывают двух видов:

• роликовые;
• телескопические.

От мастера требуется точно рассчитать их расположение. Отличие состоит в том, что телескопические модели располагаются строго посередине каждого ящика, а роликовые удерживают дно каждого, то есть должны соответствовать уровню нижней черты каждого выдвижного элемента

Обращаем внимание на то, что направляющие системы некоторых компаний предполагают наличие отступа фасадной части ящика от края секции

Важно наметить положение элементов, закрепить их на боковой стенке и на внутренней перегородке

Важно знать, что ряд элементов наполнения шкафа также потребует предварительной разметки и установки креплений, поскольку потом эта работа будет осложнена. Следующий этап: установка опор (ножек), которые исключат соприкасание влаги с ЛДСП в процессе эксплуатации

Теперь боковую стеку соединяют с дном шкафа, используя шуруповерт и конфирматы. Следующая деталь для соединения — внутренняя стенка. Чтобы она получила оптимальную жесткость, требуется соединить обе стенки при помощи связующей полки

Следующий этап: установка опор (ножек), которые исключат соприкасание влаги с ЛДСП в процессе эксплуатации. Теперь боковую стеку соединяют с дном шкафа, используя шуруповерт и конфирматы. Следующая деталь для соединения — внутренняя стенка. Чтобы она получила оптимальную жесткость, требуется соединить обе стенки при помощи связующей полки.

Сборка шкафа-купе своими руками требует от мастера четкого понимания функций всех деталей конструкции, фурнитуры. Часть полок можно поставить на место только после установки мебели в вертикальном положении.

Собираем конструкцию далее, постепенно расширяя ее. Добавятся связующие полки и еще одна внутренняя стенка. Перед тем, как установить боковую внешнюю стенку, советуем заранее закрепить угловые полки, которые окажутся снаружи. Как только конструкция собрана, можно закрепить финальный элемент — верхнюю крышку.

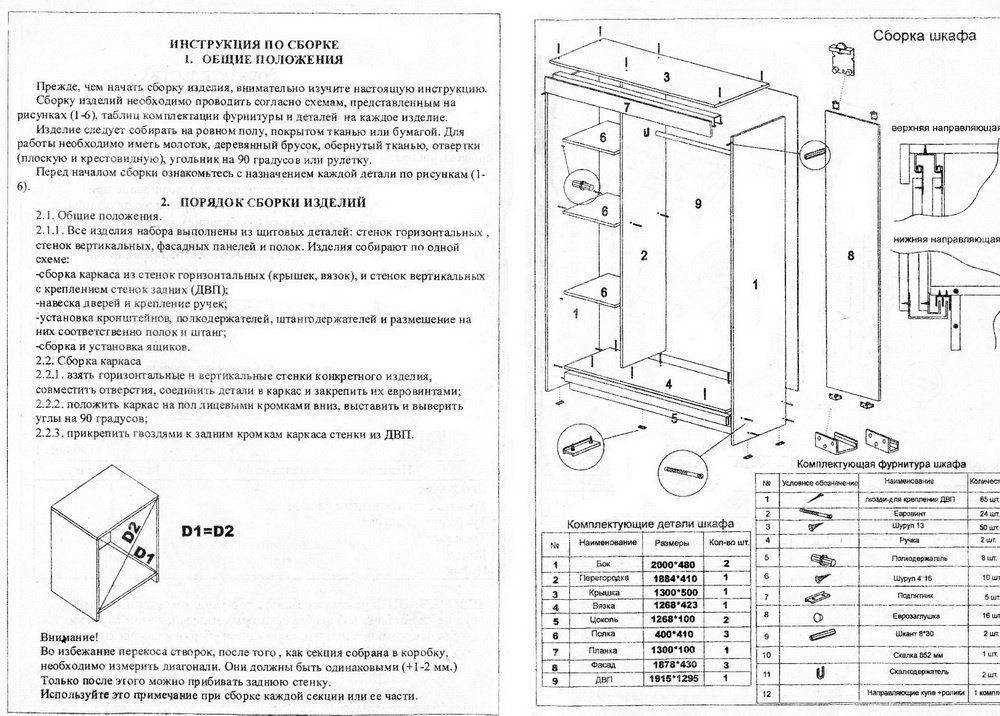

Примерная схема сборки шкафа-купе представлена на фото ниже. Все детали должны быть закромлены, а также проведены все присадочные работы. Чтобы шкаф, своими руками собранный и установленный, отличался высоким качеством, лучше производить данные работы на специализированных станках.

Вкручивание конфирматов производится на малых оборотах шуруповерта при уверенном удерживании деталей строго под углом в 90°.

Переходим к следующему этапу: прибиваем заднюю стенку из ДВП. Делается это при помощи приколачивания ее гвоздями к конструкции. Если ширина листа не позволяет закрыть секцию, используют соединительный профиль соответствующего цвета. Прибивать стенку нужно сверху вниз.

Теперь сборка шкафа-купе почти завершена, осталось установить его на место, собрать выдвижные ящики, оборудовав их направляющими, и навесить двери.

Сборка встроенного шкафа

Монтаж встроенного шкафа-купе практически во всем повторяет этапы сборки обычного. Он также может иметь боковые стенки из ЛДСП, а может быть, собран в вертикальном положении при помощи металлических направляющих.

Существует множество способов изготовления внутреннего наполнения встроенного шкафа-купе.

Так как часть конструкции крепится непосредственно к стене, установка шкафа-купе такого типа может производиться вертикально. Профессионалы мебельщики знают, что изготовление шкафа в готовой нише на месте — работа сложная, длительная. При заказе они стараются в цехе сделать шкаф из ЛДСП под размеры комнаты и собрать его на месте.

Человек, решившийся сделать такую работу самостоятельно в своем доме, располагает временем и может собрать надежную, недорогую и вместительную конструкцию.

Если периметром встроенной конструкции будут стены, пол и потолок, важно, чтобы они были максимально ровными. Пригодится уровень, которым вымеряют угол наклона и выравнивают поверхности перед тем, как установить полки, стенки и двери

Подготовка ниши — дело серьезное. Для этого поверхность стен очищают, грунтуют и покрывают акриловой эмалью.

При установке дополнительного освещения внутри любой конструкции, советуем использовать маломощные галогеновые лампы, чтобы соблюсти противопожарные нормы.

Что делать если нет инструкции?

В серийных изделиях, которые приобретаются, например, через розничную сеть магазинов, обязательно присутствует инструкция по сборке. Если же шкаф сделан на заказ, то бумажная документация обычно не прилагается, и придется обходиться собственными силами, либо прибегнуть к услугам профессиональных сборщиков мебели.

Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс

Собрать громоздкую конструкцию одному человеку довольно сложно – пригласите помощника. Он потребуется при монтаже каркаса и внутренних перегородок, особенно если вы купили широкую модель с четырьмя створками.

Для сборки обычного шкафа-купе нужны следующие инструменты:

• шуруповёрт, аккумуляторная или простая крестовая отвёртка PH2;
• молоток (используется для забивания гвоздей в заднюю стенку);
• шестигранник 5 мм под конфирмат или аналогичная насадка на шуруповерт;
• угловая линейка (чтобы детали были перпендикулярны);
• рулетка для проверки диагоналей;
• строительный уровень.

В комплекте к серийной модели идет набор соответствующей фурнитуры, а детали уже просверлены в нужных местах – остается лишь собрать. Заказные шкафы, особенно изготовленные «гаражниками», зачастую приходят без сверловки, что значительно усложняет процесс. В этом случае, прежде чем приступать к сборке, нужно разметить и засверлить детали, предварительно подготовив крепёж, который будет использоваться.

Будем собирать узкий шкаф-купе для детской комнаты

Конструктивные особенности

Важнейшим этапом становится планировка шкафа-купе. При самостоятельных расчётах размещения деталей нужно быть предельно внимательным, учитывая все конструкционные элементы. Длина и высота изделия замеряется с учётом габаритов помещения, объёма вещей, которые будут храниться в нём.

Конструкционные компоненты определяются типом выбранного шкафа. Но для любой разновидности важны характеристики высоты и глубины расположения полок, штанг. Нельзя забывать о грамотном расчёте положения раздвижных систем. Будьте внимательны, чтобы двери не ударялись друг об друга и стены во время закрывания. Для этого сегодня существуют ограничители.

Оптимальным вариантом станет создание наброска с точным расположением компонентов и их габаритами, способом крепления, описанием декоративных нюансов.

Устанавливаем направляющие

Одним из ответственных моментов в процессе сборки, является установка рельсов для дверей. Нижняя часть оснащена двумя желобами, обеспечивающими плавное движение роликов. В верхней части детали имеется также два отделения. Первым делом нужно просверлить отсеки под шурупы, которые будут служить крепежом к основанию.

Сверлить отверстия в направляющих нужно самостоятельно, так как производители этим не занимаются.

Обязательно при создании таких отверстий делается фаска, предназначенная для завинчивания шурупа. Вполне хватит четыре дыры в каждой планке. Дальнейшие действия включают:

• фиксация нижнего рельса с предварительной разметкой мест крепежа;
• оставляем два с половиной сантиметра от края пьедестала до переднего рельса;
• во избежание заклинивания дверей и равномерного их хода, шкаф стоит разместить горизонтально;
• верхний рельс монтируется идентично. Единственное, отверстия делаются шахматным способом.

Элементами фиксации выступают шурупы, идущие в комплекте к мебельному изделию.

Направляющие крепятся к корпусу с помощью саморезов. Необходимо сделать отступ 15 мм нижней направляющей от края нижней части конструкции.

Предварительные сборочные работы

Первое, что нужно сделать, это определится, как будет собираться корпус шкафа купе в лежачем или стоячем положении.

Чтобы принять решение, необходимо взять одну из крайних боковых
стенок шкафа и поднять её так, как будто это собранный шкаф. При этом
нужно учесть, что высота шкафа купе будет выше при накладной крыше.

Если боковая стенка не задевает углом потолок, то шкаф можно
собирать в лежачем положении, что облегчает прибивание не только
ДВП, но и делает весь процесс сборки проще.

Рис. 1. Высота боковых стенок позволяет собирать шкаф купе в лежачем положении и поднять его, не задевая потолок

Если боковая стенка упирается в потолок, то шкаф необходимо собирать стоя, и без помощи дополнительного человека
точно не обойтись. Кстати, таким помощником может оказаться ваша супруга
или старший ребенок.

Рис. 2. На рисунке видно, что потолок в комнате высокий, есть пространство для подъема шкафа купе, собранного в лежачем положении

Рис. 3. Здесь же пространства нет, боковина шкафа купе упирается в потолок, поэтому шкаф купе необходимо собирать в стоячем положении

Не забудьте предварительно установить подпятники на нижние торцы боковых стенок Перед сборкой шкафа купе необходимо разложить детали по порядку их использования при сборке, вбить наконечники или вкрутить врезные опоры в боковые стенки.

Дело в том, что если боковые стенки установить сразу на пол, то при его мытье будет непосредственный контакт ДСП с водой и, соответственно, произойдет его разбухание и отслоение кромки.

Рис. 4. Подпятники установлены на торцы боковых стенок шкафа купе

При  использовании подпятников нужно учитывать, что они увеличивают общую высоту шкафа купе, вплоть до 8 мм, в зависимости от их типа. Не учтёте, то шкаф купе может и не влезть и придется подпятники вытаскивать.

Подпятники для мебели можно разделить на четыре большие группы:

Фетровые или из ЭВА подпятники на самоклеющейся основе

Это самые недорогие подпятники, которые легко клеятся на торец
боковой стенки. Применяют, когда изготовитель шкафа купе ничего не
предусмотрел или у вас больше ничего другого нет. Кстати, фетровые подпятники позволяют легко двигать
собранный шкаф купе по полу, при этом не царапая его. Но они быстро
изнашиваются и не защищают кромку ДСП на торце боковой стенки от
влаги.

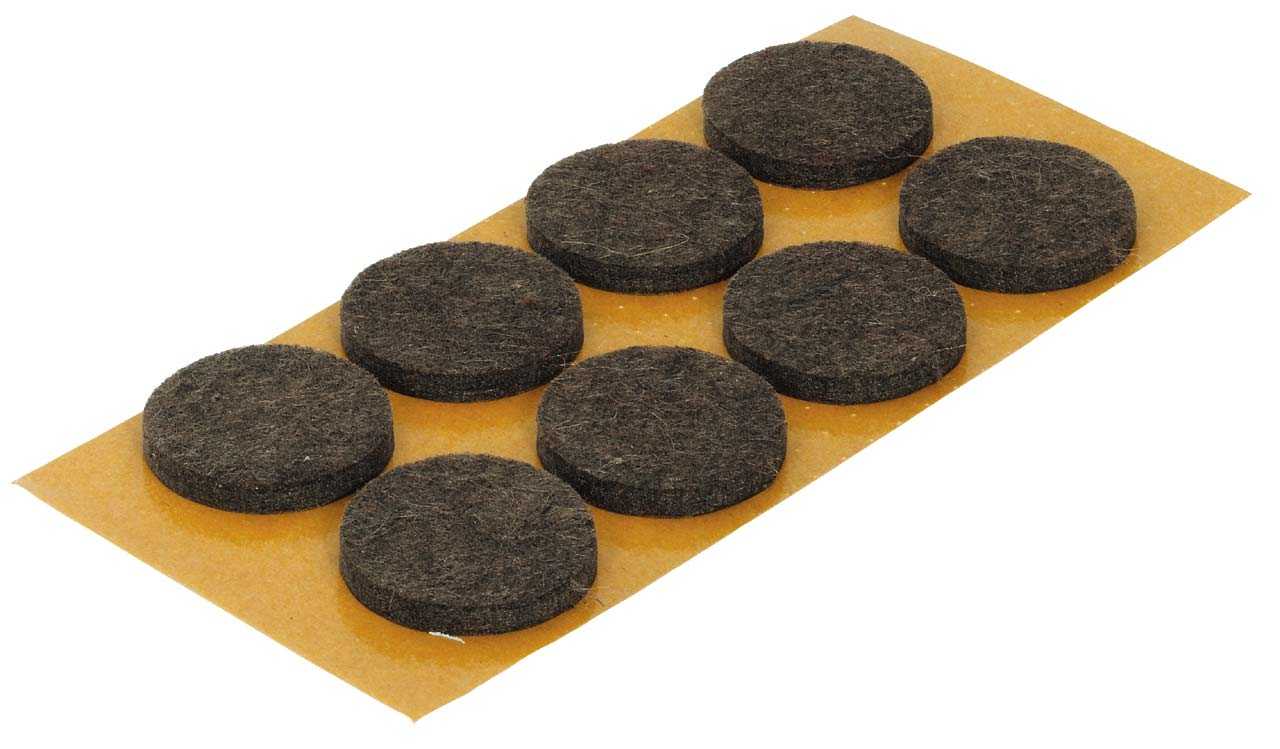

Рис. 5. Фетровые самоклеящиеся подпятники

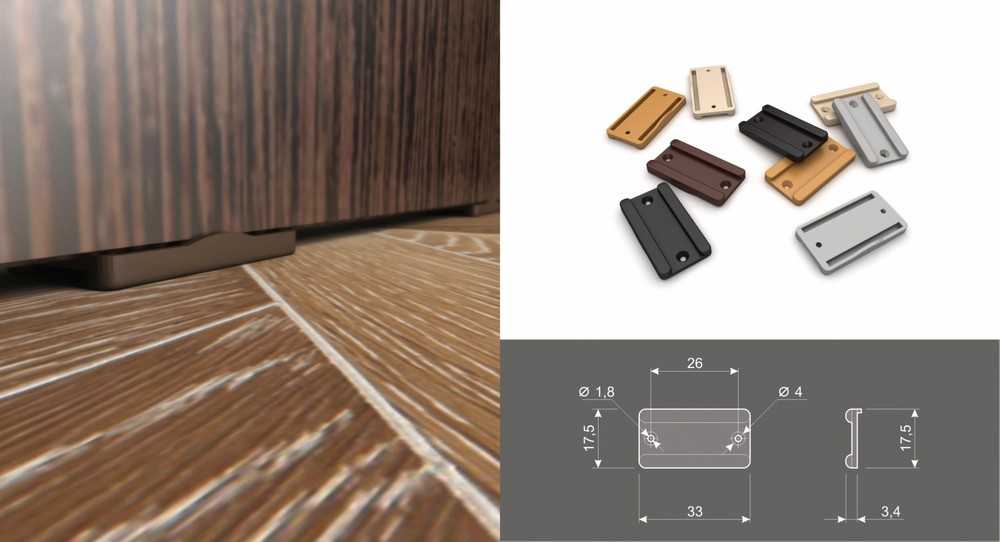

Пластиковые подпятники — крепятся с помощью гвоздей или саморезов

Пластиковые подпятники крепятся гвоздиками или саморезами, есть
варианты два в одном. При неудачном перемещении шкафа купе такие
подпятники можно сломать или вырвать из торца боковой стенки.

Рис. 6. Круглый пластиковый подпятник с гвоздиком

Рис. 7. Овальный пластиковый подпятник, который также крепится с помощью гвоздиков

Рис. 8. Прямоугольный пластиковый подпятник, который крепится саморезами

Пластиковые опоры под
сверление

Для установки этого вида подпятника необходимо сверление с шагом
32 мм в торце боковой стенки, обычно сверлом диаметром 8 мм. Подпятник в этом случае надёжно
фиксируется в торце боковины.

Рис. 9. Пластиковая опора под сверление

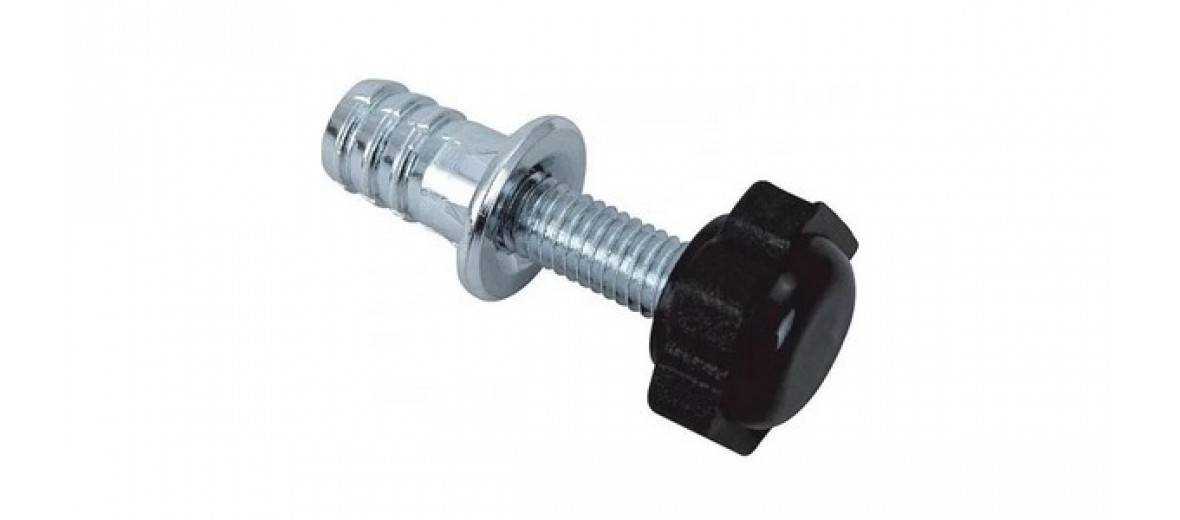

Врезные регулируемые опоры

Самый надежный вид подпятника, который состоит из муфты и опоры с
метрической резьбой. Для его установки необходимо сверление для
установки муфты, в которую закручивается ножка. Главное преимущество
врезной опоры — это то, что она регулируемая, её можно крутить и
нивелировать перепады по полу, но она добавляет к высоте шкафа около
8 мм, это без учёта регулировок, что нужно обязательно учитывать.

Рис. 10-11. Врезная регулируемая опора вывернута по максимуму. Чтобы её так выкрутить, пол должен быть очень неровным. А так, по старинке, сборщик, видя, что пол кривой, подкладывает кусочки ДВП под боковины

Основные этапы сборки

Перед началом сборки нужно внимательно осмотреть все приготовленные детали и инструменты, чтобы убедиться, что ничего не забыто. Следует подготовить место, начертить схему, узнать, как правильно выполнять работы.

Цоколь

Любая инструкция о том, как собрать шкафы-купе самому, вычислить расположение деталей, начинается с подготовки прочного ровного основания, то есть дна будущего шкафа. Эту составную часть часто называют цоколем, закрепляют с помощью специальных крепежных элементов — конфирматов или еврошурупов.

Инструкция по сборке цоколя:

1. Сделать разметку (так как сборка шкафа должна осуществляться на специально отведенное место на полу).
2. По отметкам просверлить четыре или больше отверстий.
3. Перевернув днище в удобное положение, установить планки, прикрутить их саморезами.

Кстати, чтобы узнать, как грамотно самостоятельно собрать шкаф-купе и понять, правильные ли места были выбраны для карандашных обозначений для креплений, нужно измерить диагонали между ними — они должны быть одинаковыми. При использовании специальных ножек после вкручивания нужно отрегулировать их высоту, уровень.

Если шкаф-купе — стационарный, для плотного прилегания к стене помещения понадобится разборка части плинтуса. Возможно, проще вообще демонтировать его.

Корпус

Схема сборки шкафов-купе на втором этапе предполагает:

1. Сверление отверстий для установки боковых стенок (так как они будут удерживать полочки и верхнюю часть мебели, выполнять тем самым роль ребер жесткости). Следует просверлить достаточное количество отверстий в дне.
2. Затем нужно вставить в отверстия анкера.
3. Проверить крепость деталей в собранном состоянии.

В зависимости от используемых для корпуса шкафа-купе материалов следует применить необходимое, но и не избыточное количество креплений. Это могут быть еврошурупы. Частота установки крепления для корпуса купе-конструкции может быть рекомендована в прилагающейся инструкции. Обычно она зависит от характеристик используемого для дверей такого шкафа материала. Также немалую роль для дальнейшей эксплуатации играет покрытие, которое может быть шпонированным или ламинированным.

Установка задней стенки

Согласно инструкции по сборке шкафа-купе, присоединение задней стенки производится разными креплениями. Выбор среди вбиваемых или вкручиваемых крепежей не может быть принят без четкого анализа толщины и других характеристик задней стенки.

При осуществлении выбора закрепляющих расходных материалов для стенки шкафа нужно помнить, что неопрятный вид или недостаточно сильные крепления недопустимы. Если установка полок в шкаф-купе будет стационарной, это послужит дополнительным укреплением основы капитальной мебели для хранения вещей.

Для съемных полок в купе-шкафах делают лишь пазы или другие некапитальные крепления, что помогает держаться аккуратным небольшим полочкам, сделанным по внутренней форме собираемого изделия (в противном случае крепежей будет слишком много).

Крепление полок и направляющих

Правильно собрать шкаф купе — значит, не только позаботиться о его внешнем виде, но и удобно установить полочки в выдвижные элементы.

Инструкция:

1. Взять измерительные приборы (линейку и карандаш).
2. Отмерить центр полки сначала на переборках с внутренней стороны шкафа.
3. Полученные измерения в виде отметок перенести на место сверления посредством тех же приспособлений (линейки, ручки, маркера, карандаш и т.д.)

Сборка своими руками шкафа купе — процесс трудоемкий. Важны все детали. Если речь идет о направляющих пазах для выдвижных ящичков, они обязательно должны соответствовать аналогичным креплениям на ящиках и двигающихся полках. Для правильной установки полок следует придерживаться простого правила: чтобы обеспечить сохранность всех частей шкафа, нужно сделать точный замер места прикручивания полок. Тогда сборка удастся.

Монтаж дверей

Створки шкафа могут крепиться как на верхние, так и на нижние колесики (ролики). Действовать нужно аккуратно, учитывая правила скрытого метода монтажа. При этом всегда следует контролировать толщину просверливаемой для крепления стенки шкафа.

Умение разобрать и собрать шкафы купе, получаемое в результате самостоятельной сборки, позволяет не ошибаться при установке самой важной детали — раздвижных створок. Опытного и аккуратного сборщика мебели отличает способность правильно отмерить нужные расстояния при монтаже мебели. Это в свою очередь определяет внешний вид, а также пользовательские характеристики важного элемента интерьера

Это в свою очередь определяет внешний вид, а также пользовательские характеристики важного элемента интерьера

Подготавливаем детали шкафа для соединения стоя:

1. Устанавливаем винтовые цилиндры на вертикальные панели, к нижней части этих же панелей приклеиваем тонкие войлочные валики (безопасное движение конструкции пола), для крепления к стене снимаем плинтус по длине шкафа.2. Вставьте эксцентрики и заглушки в горизонтальные полки.3. Вставьте заглушки в передний цоколь, установите регулировочные ножки на нижнюю полку.4. Подготовьте заднюю стенку шкафа, просверлите отверстия для гвоздей сверлом 1-1,5 мм, отступив от края на 5 мм.5. Удерживая панель вертикально, вставьте основание.6. Вставляем нижнюю полку, закрываем замки7. Вставьте верхнюю полку, удерживающую конструкцию, и закройте замки.8. Прикрепите вторую вертикальную панель. Деревянные дюбели и стержни на панели должны войти в свои отверстия на полке.9

Осторожно поместите на заднюю стенку и закрепите гвоздями вертикальную панель и дно шкафа (у Ikea есть несколько комплектов деталей для задней стенки больших шкафов, 4 маленьких или 2 куска ДВП).10. Прибиваем гвозди

Самый тяжелый этап позади. Статья готова. Каркасы мебели Pax крепятся на мебельных ремнях.11. Шкаф Икеевского с тяжелыми дверцами рекомендуется высверлить до стены. Каркас шкафа должен быть ровным! Не допускается искажение геометрии мебели при ее креплении к стене!

Также по инструкции Икеа по сборке шкафа Пакс.

Размеры каркасов в ПАКС

Хотя IKEA утверждает, что эта гардеробная система позволяет собрать шкаф практически для любой комнаты, размеры и возможности PAX все же ограничены.

В каталоге можно выбрать всего 2 типа высоты и 2 глубины:

• Рост: 201 или 236 см;
• Глубина: 35 или 58 см.

Узкий шкаф глубиной 35 см

В натуральную величину, с глубиной рамы 68 см

С шириной тоже не все так просто. Всего существует три стандарта:

Я хотел установить ПАКС не только в комнате, но и в коридоре для верхней одежды. Но именно из-за ширины пришлось искать другие варианты обустройства коридора.

Угловые

Система PAX позволяет собрать угловой или П-образный вариант гардеробной. Для этого нужно приобрести специальный модуль.

К сожалению, у IKEA пока нет вариантов рамок со скошенным углом. И, на мой взгляд, под прямым углом смотрится красивее. Однако угловой шкаф трапециевидной формы может оказаться более удобным в использовании.

Двери: распашные и раздвижные

Раздвижные экономят место, но по личному опыту скажу, что вместе с таким шкафом одеваться неудобно: пока одна половина открыта, доступ к другой закрыт.

Но в маленькой квартире или в узком коридоре, кроме дверей купе, других вариантов нет.

Но среди вариантов конструкции качелей их больше.

Внутреннее наполнение

Отдельная радость — внутренняя планировка и организация хранения. За это я готова бесконечно хвалить ИКЕА.

Все продумано до мелочей:

• полки можно установить на любой удобной для вас высоте;
• встроенное освещение (чтобы нормально одеться, необязательно включать свет во всей комнате и будить семью, это сверхчеловеческое по отношению к мужу, спящему в комнате, вставшему на работу час или двумя позже);
• штанги для одежды (фиксированные и выдвижные);
• выдвижная вешалка для брюк,
• выдвижные полки для обуви;
• съемные корзины;
• ящики, подвесные пакеты;
• ящики и ящики для ящиков;
• и многое-многое другое.

Это рай для любителей порядка и функциональности!

Открытые гардеробные ПАКС

Большая гардеробная — мечта каждой женщины. А с открытой системой хранения IKEA вы можете стать ближе к своей мечте, разместив ее мини-версию, например, в шкафу. Или под лестницей.

А если размеры спальни позволяют, можно соорудить перегородку из гипсокартона, обустроив пространство за ней.
