Как починить электрический лобзик, если он не зажимает пилку

Виды зажимов

Электрические лобзики на строительном рынке представлены во множестве разновидностей. По типу зажима для пилки их можно разделить на три типа.

Колодочные

Зажим состоит из колодки и пары винтов, которые подтягивают ее к подвижному штоку. Насадка закрепляется очень просто. Ее вставляют в паз лезвиями вперед, а потом поочередно затягивают фиксаторы.

Недостатком колодочной системы является возможный перекос насадки на одну сторону при установке

Винтовые

Зажимная часть похож на предыдущую, но имеет только один болт, расположенный сбоку. Позволяет ровно и надежно зафиксировать пильный элемент без затрат лишнего времени.

Винтовой зажим нельзя затягивать слишком сильно, иначе полотно будет вибрировать при работе

Быстрозажимные

В очень распространенном типе зажима пильная часть закрепляется всего за несколько секунд. Полотно удерживается замком, который приводится в активное или неактивное положение специальной кнопкой. При нажиме на нее шток подается вперед, а насадка закрепляется в пазу. Повторное надавливание кнопки возвращает замок обратно и обеспечивает качественную фиксацию.

О фиксации лезвия в электрическом лобзике с быстрозажимной системой сообщает характерный щелчок

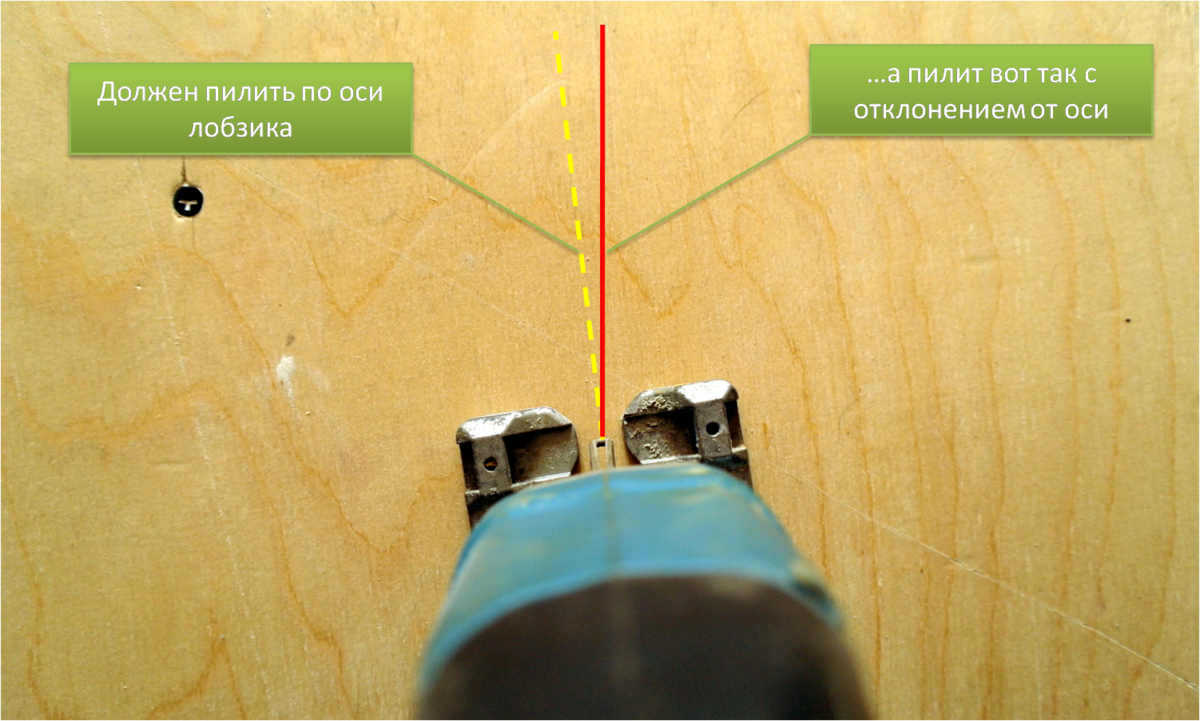

Качество сборки и износ деталей лобзика — причины криволинейного распила

Что делать в ситуации, когда криво пилит лобзик, стоимость которого не более 2-3 тысяч рублей? В этом случае надо поблагодарить производителя за качество сборки. Однако и здесь есть компромисс, так как производители бытовых электролобзиков указывают рекомендации о том, что эксплуатировать такой инструмент можно не более 20-30 минут. Время работы должно сменяться длительными паузами. Кроме того, бытовые инструменты не предназначены для долгой и тяжелой работы, поэтому если прибор начинает давать сбои, то это вина, прежде всего, самого владельца.

Другое дело, когда неисправность в виде криволинейного распиливания материала встречается на электролобзиках профессионального типа, цена которых не менее 5 тысяч рублей. Торопиться сдавать инструмент в мастерскую — это последнее дело. Для начала приступаем к их самостоятельной диагностике и ремонту.

1. Проверить наличие люфта штока, на котором крепится головка или пилкодержатель. Если величина люфта составляет более 1 мм, значит необходимо искать поломку именно в конструкции штока. Шток движется по направляющим, которые с течением времени изнашиваются. Чтобы снизить люфт и вернуть нормальную работоспособность инструменту, следует заменить направляющие или весь механизмом
2. Ненадежная фиксация полотен в пилкодержателе — такой вид неисправности зачастую связан с износом механизма крепления. Если после установки и закрепления полотна в патроне инструмента наблюдается люфт, значит, требуется проверить головку и при необходимости заменить ее. При неисправности пилкодержателя возникает такая поломка, как выпадение полотен из инструмента, что связано с износом деталей механизма

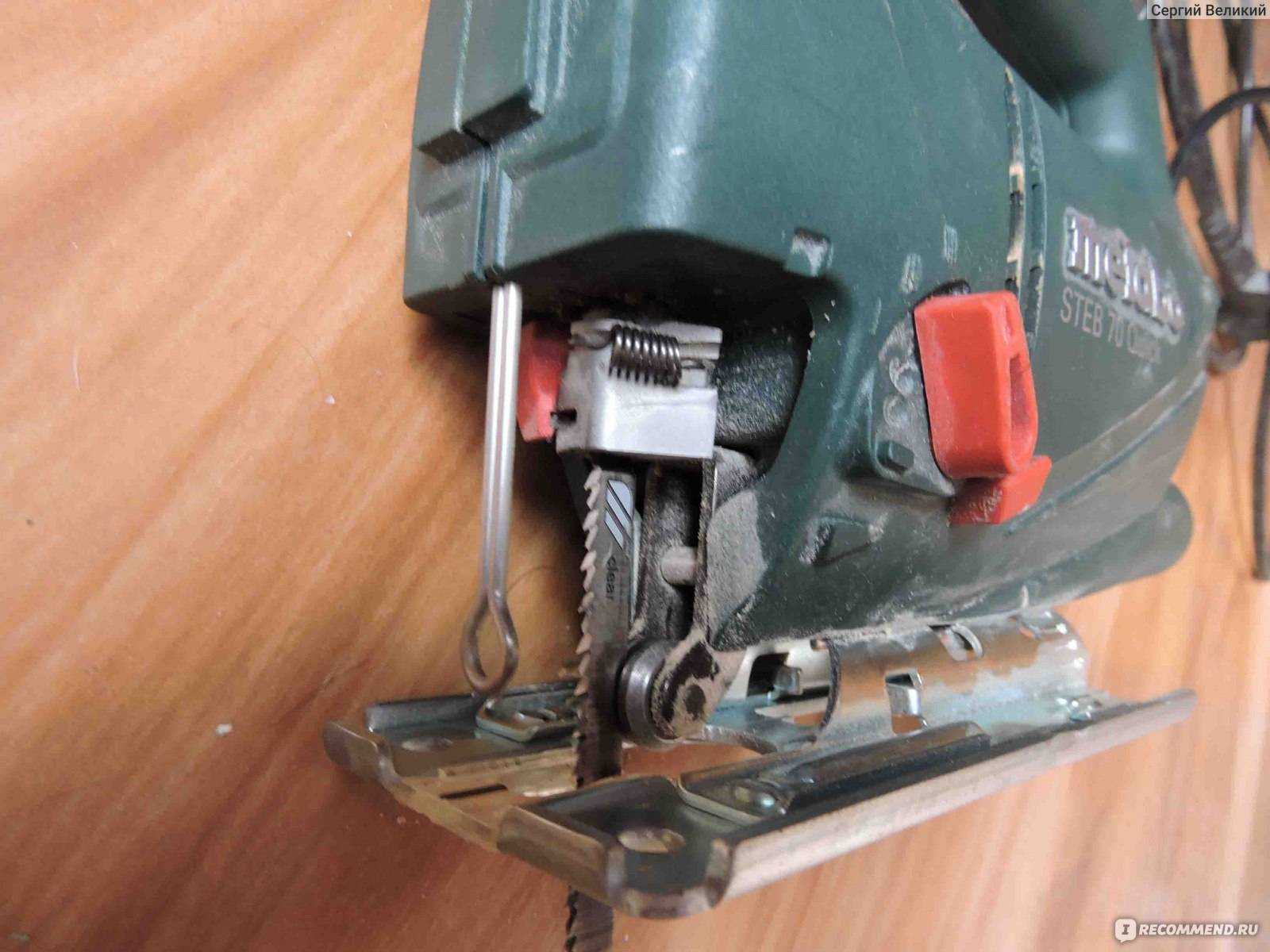

3. Неисправность направляющего ролика — если он болтается и вибрирует, то естественно лобзик будет пилить не ровно. Устранить поломку легко путем замены ролика, но предварительно убедившись, что причина именно в нем

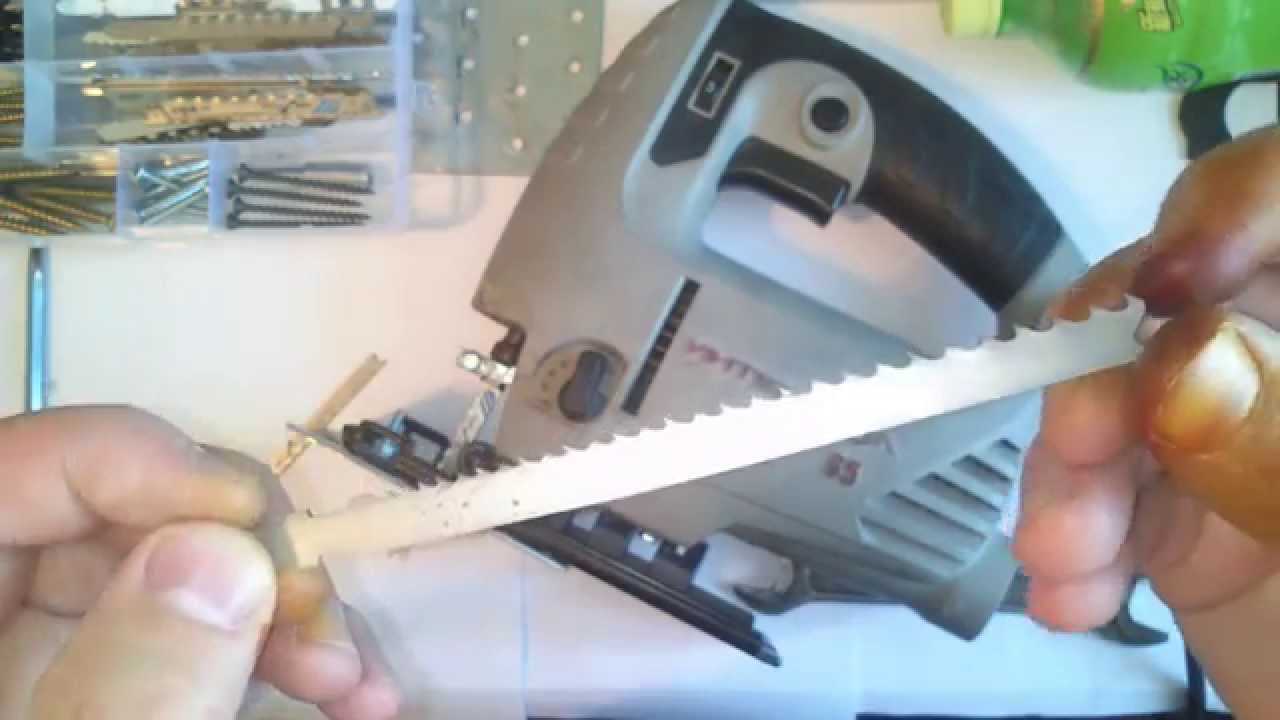

4. Дефект полотен — если пилка имеет незначительный изгиб, то пилить ровно она уже не сможет. Наличие дефекта полотен может быть не только с завода, но еще возникнуть при эксплуатации. К примеру, если при работе лобзиком сильно прижать его к заготовке, то полотно может заклинить и согнуться. Кривизну полотен порой трудно определить на глаз, поэтому устанавливается новая пилка, и проверяется качество пиления. К выбору полотен понадобится соответствующий подход, поэтому настоятельно рекомендуется не покупать самые дешевые пилки неизвестных производителей. Ведь это влияет не только на качество выполняемых работ, но еще и на безопасность мастера

Это интересно! Причиной криволинейного распила может также быть притупленность режущих зубьев полотна. Убедитесь, что зубья полотна не стерты, иначе продолжать пилить таким способом опасно.

Замена пусковой кнопки

Когда инструмент перестает реагировать на команду подачи энергии, первым делом стоит проверить пусковую кнопку, прозвонив её мультиметром. Убедившись в неисправности элемента, отсоединяем его контакты и вынимаем его из корпуса. На данном этапе, есть 3 варианта развития события:

• Кнопку можно попробовать разобрать и починить самостоятельно.
• Соединить провода напрямую и запускать инструмент путем включения вилки в розетку.
• Поискать подходящую кнопку в специализированных магазинах или рынках, и заменить.

В случае выбора последнего варианта, вся сложность будет в поиске, так как пусковой курок должен быть абсолютно идентичным стандартному. Возможно Вам повезет и необходимый элемент найдется в ближайшем магазине. Все зависит от места и модели инструмента. Процесс установки, полностью соответствует съему, только в обратном порядке. Соединяем провода с контактами и закручиваем корпус устройства.

Если Вы хотите произвести ремонт кнопки электролобзика самостоятельно, рекомендуем ознакомиться с нижеприведенным видеороликом, в котором данный процесс демонстрируется очень подробно.

Как вставить пилку в электролобзик

Более чем за 30 лет активного существования на рынке инструментов, электрический лобзик претерпел множество изменений, которые не обошли стороной и зажимную конструкцию. Современные и устаревшие модели устройств, имеют идентичное строение и колоссальные различия в деталях. На сегодняшний день, крепление пилки в электролобзике может быть представлено в 3-х вариациях: колодочное, винтовое и быстрозажимное. Первые 2 типа, можно отнести к одной группе, а последний, разделить на 3 распространенных механизма. Давайте разберемся, что представляет из себя каждый вид крепления, как им пользоваться.

Колодочное креплениеОдна из наиболее распространенных разновидностей зажимов пильного полотна. Состоит из колодки и двух винтов, подтягивающих её к подвижному штоку. Из плюсов данного элемента, можно выделить его универсальность. Винты крепления пилочки эл лобзика имеют приличный запас затяжки, что позволяет устанавливать в устройство полотна с разными типами хвостовиков. Негативным моментом при использовании подобного зажима, может быть перекос пилки во время установки, что может осложнить работу и стать причиной поломки инструмента.Замена пилки в колодочном креплении происходит достаточно просто. Шляпки винтов, обычно заточены под небольшой шестигранник, который идет в комплекте с устройством и располагается на корпусе или кабеле. Первым делом, необходимо поочередно ослабить винты (не откручивая полностью) и вынуть старую пилку. Когда крепежный элемент будет свободен, вставляем в него новое пильное полотно (зубчиками вперед) и поочередно, равномерно затягиваем болты. Закручивать лучше плавно, по пол оборота один, и так же второй. При этом проверяйте, чтобы пилка стояла под углом ровно в 90° по отношению к подошве лобзика. Затянув полотно с достаточной силой, можно приступать к работе.Винтовое креплениеБолее удобный и надежный вид крепления, как и предыдущий, может фиксировать пилки с разными типами хвостовиков. Имеет всего один зажимной винт, расположенный сбоку. Несомненным плюсом является относительно простая и быстрая замена пилки, по сравнению с колодочным креплением. Фиксация полотна вполне ровная, но проверить угол при установке будет не лишним.Установка лезвия в подобный зажим, предельно проста. Первым делом ослабляем фиксирующий винт и вынимаем ненужное полотно. Далее, вставляем новую пилку в пустой паз и постепенно затягиваем, периодически оценивая ровность её расположения. Не стоит производить через-чур сильную натяжку, так как затянутая до предела пилка будет довольно сильно вибрировать при работе, понижая качество распила.Быстрозажимное креплениеКак можно понять из названия, данный вид крепления самый удобный. Он не требует специального ключа и позволяет заменить пилку за несколько секунд. К сожалению, небольшие плюсы экономии времени, перекрываются достаточно весомыми минусами. Во-первых, оно не универсальное. Установить в него можно только полотна с определенным типом хвостовиков. Во-вторых, надежность фиксации в большинстве моделей, оставляет желать лучшего. Разумеется, оригинальные электролобзики проверенных брэндов, имеют качественную быстрозажимную систему, но и та рано или поздно приходит в негодность. Уникальные компоненты механизма, вызывают серьезные затруднения при ремонте, делая его практически невозможным.Все-же, несмотря на отрицательные стороны быстрозажимного крепления, оно значительно ускоряет процесс работы с разными типами материалов и имеет весомое право на существование. Всего существует 3 подвида данного устройства, различаемые расположением рычагов: фронтальный, боковой и радиальный.Чтобы понять, как поменять пилку в лобзике в быстрозажимным креплением, достаточно повторить пару элементарных действий. Отгибаем подвижный рычаг, и удерживая его пальцем, вставляем хвостовик полотна в паз. Когда хвостовик будет погружен, отпускаем рычаг и слегка доводим пилку. Механизм должен защелкнуться, издав характерный щелчок, что будет свидетельствовать о готовности инструмента к работе. Чтобы получить более четкое представление, рекомендуем посмотреть нижеприведенное видео, как вставить пилку в электролобзик.

Классификация пилок для электролобзика по виду обрабатываемого материала

Изначально, когда лобзики еще не были электрическими, это оборудование использовали только для обработки древесины. Но современные устройства позволяют резать металл, пластик и любые виды древесных поверхностей. Поэтому перед покупкой электролобзика (моделей Bosch, Makita или аналогичных) необходимо определиться с материалом, который предстоит обработать. Ведь в зависимости от цели придется искать конкретное режущее полотно.

Для дерева и древесных материалов

Пилочки для обработки дерева разделяют на несколько групп:

Быстрый рез

Иногда не так важно качество обработки древесного материала, как скорость самого процесса. Для подобной работы подходит длинное полотно (от 60 мм) с крупными зубьями (до 6 мм). Если мастер собирается делать продольный рез, то желательно покупать пилки с косыми зубчиками

А для поперечного реза используют прямой «зуб». Чистый рез (средний размер зубьев, не превышающий 3 мм, а также небольшой развод). Такие пилки обычно используют на предприятиях по сборке мебели. Фигурный рез. Сложно выполнить кривой пропил с малым радиусом, поэтому используют специальные фигурные пилки, которые имеют очень узкое полотно, не превышающее 4 мм. Для полотна также характерны мелкие зубчики (до 2 мм) и малая длина (40 мм)

Если мастер собирается делать продольный рез, то желательно покупать пилки с косыми зубчиками. А для поперечного реза используют прямой «зуб». Чистый рез (средний размер зубьев, не превышающий 3 мм, а также небольшой развод). Такие пилки обычно используют на предприятиях по сборке мебели. Фигурный рез. Сложно выполнить кривой пропил с малым радиусом, поэтому используют специальные фигурные пилки, которые имеют очень узкое полотно, не превышающее 4 мм. Для полотна также характерны мелкие зубчики (до 2 мм) и малая длина (40 мм).

Для металла

Резка металла — не самое очевидное решение при работе с лобзиком, однако такая возможность имеется благодаря специальному полотну. Но, следует учитывать, что процесс будет очень медленный, и придётся менять очень много пилок, поскольку они тупятся.

Специалисты рекомендуют держать при себе сразу три разновидности резаков по металлу, если мастер часто работает с этим материалом:

• для алюминия;
• для цветных металлов;
• для стали.

Если пользуются этими полотнами редко, можно не тратить деньги на покупку дополнительных, а выбрать только одну — для обработки стали. Она справится с цветными металлами и алюминием, но очень быстро затупится.

Виды полотен для лобзика

Для полимерных материалов

Чтобы обработать трубы из ПВХ или другие аналогичные материалы, необходимо использовать полотна с крупным зубчиками. Подойдут и мелкие, но придется использовать максимальную скорость лобзика, иначе расплавленный пластик начнёт забивать резец.

Если предстоит работать с тонкими листами пластмассы или оргстекла, специалисты советуют использовать полотна для обработки металла. Для резки толстого пластика можно взять пилки по дереву, но работать на небольших оборотах.

Для специфических задач

Есть специальные полотна для обработки керамики и стекла. Их покрывают алмазным напылением или карбидом вольфрама.

Целесообразно применять электрический лобзик (Декстер, Диолд и прочие модели) для обработки керамической плитки или стекла только в том случае, если необходимо выполнить очень сложные фигурные элементы. Для прямого реза желательно использовать инструменты, предназначенные именно для этих целей.

При распиливании лобзиком цемента или гипса, придётся покупать специальные пилки с твёрдосплавными напайками на режущей кромке.

В магазинах также можно найти пилки, которые подходят для обработки резины, картона и других мягких материалов. На них практически нет зубчиков, а режущая кромка представляет собой отшлифованные волны.

Универсальные

Такие виды лезвия изготавливают из быстрорежущей стали. Они подходят для обработки разных материалов: пластик, древесина, металл.

Высокого качества реза ожидать от подобных инструментов не стоит как раз из-за универсальности — конкретный материал требует использования специального полотна (это залог качественного реза).

Виды зажимов

У разных моделей электрических лобзиков держатель для полотна может отличаться конструкцией фиксации. Механизм, который предназначен для того чтобы закреплять изделие, расположен на подвижном штоке. Когда инструмент работает, пилкодержатель также подвергается большим нагрузкам. Если используют затупившееся или неправильно подобранное лезвие, нагрузки становятся угрожающими. Потому необходимо подобрать правильную модель, поставить ее, следить за состоянием и своевременно менять

Из всех деталей электрического лобзика именно подвижная часть чаще выходит из строя, при покупке надо обратить внимание на качество материала и исполнение

Могут возникнуть разные ситуации, когда необходимо снять и заменить пилку. Не весь такой расходный материал не является долговечным.

При установке иногда возникают сложности:

• При извлечении изделия может заклинить замок.
• Пилка неравномерно зажата, наблюдается перекос.
• Неправильное закрепление приводит к разлому передней колодки или срыву резьбы винтов.

Людям, работающим с этим инструментом нужно знать, как закрепляется пилка в лобзике.

Держатель для пилки

Быстрозажимное крепление

Большинство бытовых электрических лобзиков оснащено этим креплением. Стоит только нажать на рычаг или кнопку фиксатора прорезь крепления разожмется, а при обратном действии опять сожмется. В прорезь до упора вставляют хвостовик. Сложного в том, как установить пилку в ручной лобзик нет. Негодную достают из крепления, когда оно находится в разжатом состоянии, и ставят новую.

Клавиша, при помощи которой управляют зажимом, может находиться с передней стороны держателя либо сбоку. Если раздастся характерный щелчок, значит пильное полотно встало так, как положено. Можно проверить надежно ли удалось закрепиться изделию. Для этого отпустить фиксатор и попытаться вытащить пилку руками. Если оно не выскакивается, значит все удалось сделать правильно.

Надо иметь в виду, что пилка вставляется, заменяется, крепится, а также проверяется надежность ее установки только после того, как инструмент будет поставлен на предохранитель либо отключен от сети.

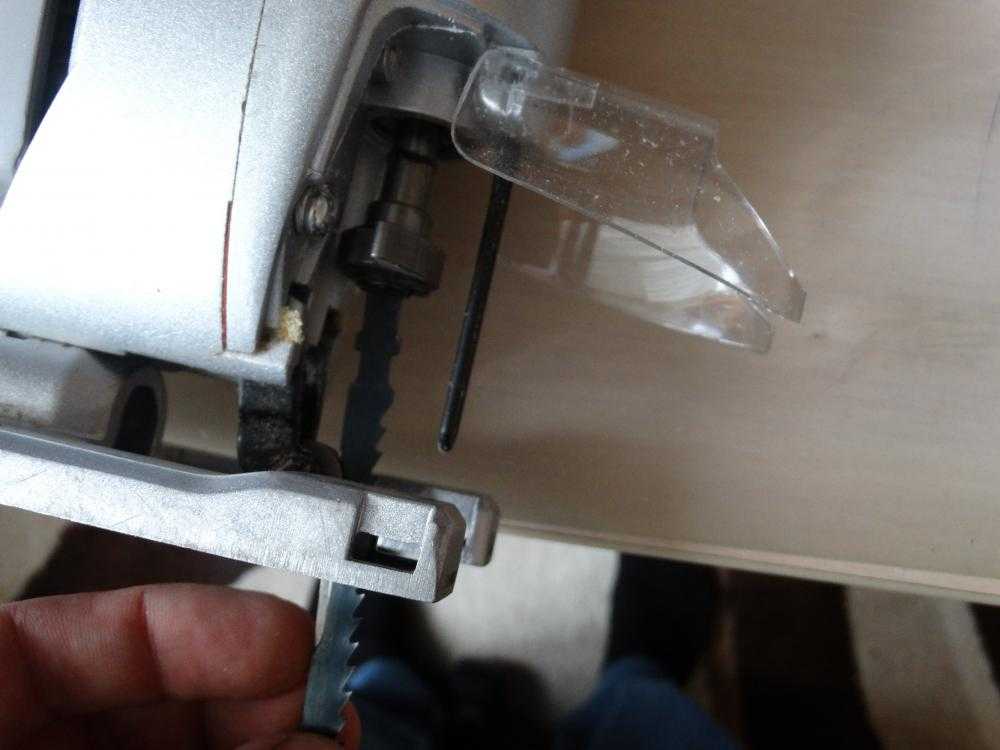

Радиальный зажим

Патрон с радиальным зажимом – это тоже быстросъемный механизм. С лицевой стороны его закрывает защитный щиток. Перед тем как вставить пилку в электрический лобзик, щиток в зависимости от модели сдвигают вниз или поднимают, по часовой стрелке поворачивают барашек зажима. В открывшуюся прорезь вставляют хвостовик, затем ее закрывают, барашек возвращается в первоначальное положение.

Крепление с зажимом на болтах (колодочное)

Для фиксации полотен в электролобзиках с такими видами держателей установлены металлические колодки с отверстиями под болты, которых может быть 2 (крепежный и регулировочный) или 1 (крепежный). Если устаревшие модели оснащены прямым шлицом под плоскую отвертку, то современные имеют шлицы в форме 6-ти угольных отверстий. Для них в комплекте с лобзиком идет специальный шестигранный ключ.

Перед тем как выполнять вставку пилки в инструмент, болты надо ослабить, после того как хвостовик будет установлен в прорезь, их следует затянуть

Действовать нужно осторожно, потихоньку, чтобы не случилось перекосов. С помощью угольника следить за положением полотна, это многие считают минусом

К креплению с зажимом на болтах подойдут изделия с различной формой хвостовика

К креплению с зажимом на болтах подойдут изделия с различной формой хвостовика.

Важный момент – точно определить степень затяжки болтов. Если полотно затянуть слишком сильно, из-за чрезмерного натяжения оно сломается. При слабой натяжке работать электролобзиком не получится, пилка будет качаться в гнезде либо вылетать.

Проблемы колодочного крепления еще и в том, что в результате напряженной работы и частой смене полотен:

• стираются шлицы на болтах;
• срывается резьба колодки или крепежа;
• на корпусе появляются трещины.

Испорченная колодка не ремонтируется. Ее нужно менять. Чаще всего такое происходит с лобзиками, которые изготовлены из материалов, не отличающихся качеством.

У каждого вида крепления свой способ закрепления пилки

Почему пилка не двигается в электролобзике

Если вы обнаружили, что пилка в электролобзике не двигается, это может быть вызвано несколькими причинами. Рассмотрим основные из них:

1. Плохое крепление пилки. Проверьте, правильно ли установлена пилка в лобзике. Проверьте, нет ли шероховатости или посторонних предметов между пилкой и креплением.
2. Повреждение пилки. Проверьте состояние пилки. Если она повреждена или затуплена, замените ее на новую. Поврежденная пилка может препятствовать ее движению.
3. Неисправность электродвигателя. Проверьте работоспособность электродвигателя. Возможно, он не подает достаточное количество энергии для движения пилки. Если это так, лучше обратиться к специалистам для ремонта или замены двигателя.
4. Проблемы с механизмом перемещения пилки. Проверьте, свободно ли двигается пильный механизм лобзика. Возможно, в него попала пыль, стружка или другие посторонние предметы, которые препятствуют движению пилки. В этом случае рекомендуется очистить механизм и смазать его.
5. Разрыв пилки. Если пилка в электролобзике разорвана, она не сможет двигаться. Проверьте, нет ли видимых повреждений на пилке. Если они есть, замените пилку на новую.

Если проблема не устраняется после проведения вышеописанных шагов, рекомендуется обратиться к специалисту или сервисному центру для диагностики и ремонта электролобзика.

Давайте ближе к делу. Как выпиливать лобзиком из фанеры и дерева?

Чтобы получить точную и аккуратную линию распила следует соблюдать ряд базовых правил:

1. Рука с лобзиком должна выполнять только вертикальные движения.
2. Движения вверх-вниз совершают без резких рывков и с максимальной амплитудой, чтобы задействовать всю рабочую длину полотна.
3. Вторая рука в процессе пиления плавно разворачивает и перемещает заготовку.
4. Не нужно надавливать пилкой на заготовку и оказывать на полотно бокового давления.
5. Выпиливание происходит только в тот момент, когда пилка движется сверху вниз, поэтому обратное движение должно выполняться свободно без надавливания.

Работая ручным лобзиком, его ведут не по линии узора, а по внутренней стороне контура, поскольку даже самая тонкое полотно оставляет пропил, ширину которого следует учитывать

Это особенно важно при выпиливании изделий с точной подгонкой элементов, например, пазлов или интарсии

Закончив работу, не забудьте ослабить один из зажимов, чтобы рамка лобзика не утрачивала своей упругости.

Основные неисправности инструмента

Как определить, нуждается ли электролобзик в ремонте или профилактических мерах? Есть ряд признаков, на которые требуется обратить внимание:

• корпус при работе слишком сильно начал греться;
• при включении и дальнейшей эксплуатации слышны нехарактерные звуки;
• коллекторные щетки искрят;
• двигатель не подлежит регулировке, наблюдаются другие неполадки.

Замена направляющих втулок штока электролобзика.

Когда обнаружены перечисленные признаки, необходимо сразу выключить лобзик, после чего осмотреть его, определить неисправность. Все виды таких поломок можно условно разделить на 2 большие группы.

Поломки электрической части:

1. Заводской дефект в виде пробоя ротора (ремонту не подлежит, необходимо обратиться в сервисный центр).
2. Статор или ротор при работе сильно нагревается, наблюдается оплавление на изоляции. Причина — попадание пыли, загрязнение, неправильная нагрузка.
3. Щетки изнашиваются (проводится замена).
4. Если регулятор оборотов не работает, то необходима его замена. Лучше всего обратиться к мастеру.

Поломки механической части электролобзика:

Внутреннее устройство электролобзика.

1. У шестерни обнаружен износ либо деформация зубьев. Отремонтировать электролобзик возможно, требуется полная замена шестерни, в будущем необходимо внимательно следить за нагрузками, правильным выбором полотна.
2. Шток ломается, на нем есть изломы. Требуется отремонтировать лобзик, заменив шток, в дальнейшем правильно выбирать пилки в соответствии с типом материала. Например, для дерева либо металла брать только специально предназначенные устройства.
3. Балансиры, которые направляют ролики, износились. Нужна замена балансиров, в дальнейшем нужно следить за нагрузками.
4. Если подшипники износились, то проводится их замена. Лучше всего обратиться к мастеру.

Могут наблюдаться и другие разновидности поломок. Например, при сильном ударе корпус может расколоться. Нельзя ронять лобзик, в этом случае можно повредить и другие его части. Поломки мотора лучше всего не устранять своими руками, а сразу обратиться в сервисный центр. С заменой изношенных деталей можно справиться самостоятельно. Для этого предоставляется производителем инструкция, следуя ей, легко можно справиться с работой самостоятельно.

Поломка опорного ролика и узла фиксации: профилактика, ремонт

Основные характеристики бытовых электролобзиков.

Как выполнить ремонт при обнаруженных неполадках? Опорный ролик может сломаться, если нагрузка на него дается слишком большая, т.е. технология резки нарушена. Пилка крепится именно на этот ролик, если он сломан, но пилкой невозможно будет пользоваться. Чтобы поломка не произошла:

1. Пользоваться только качественными ножовочными полотнами.
2. Нельзя использовать затупленные пилки.
3. Ножовочные полотна должны подбираться только в полном соответствии с назначением. Например, для металла применяется только то полотно, которое предназначено именно для этого материала.

Если ролик не заменить при его поломке, то оборудование при работе может заклинить. Ремонт начнется не с замены ролика, а с его распила другим инструментом и последующей его заменой. Сам ремонт не слишком сложный. Опорный ролик со следами повреждения надо снять, после чего заменить его на новый, соответствующий используемой модели лобзика.

Узел фиксации рабочего полотна обычно ломается, когда на него попадает пыль в большом количестве. Во время работы пыль не редкость, поэтому для профилактики регулярно требуется очищать поверхность крепежа. Со временем ситуация станет хуже, оборудование может полностью выйти из строя. Ремонт обычно заключается в том, что фиксатор полностью заменяется.

Он заключается в выполнении ряда действий:

1. Узел требуется постоянно очищать, после чего проводить его смазку.
2. Во время работы надо использовать пылесборник, который предотвратит попадание большого количества пыли на инструмент.
