Почему ремень безопасности не вытягивается и как его отремонтировать

Как отремонтировать

После выяснения причин неисправностей катушки ремня безопасности, разберемся с тем, как отремонтировать и что для этого нужно. В этой процедуре главное качественно почистить ремни.

Необходимые инструменты

Для устранения неисправности замка, фиксирующего ремень безопасности, устройство потребуется почистить. Это потребует определенного инструмента и приспособлений.

1. Короткая фигурная отвертка.
2. Гаечный ключ на 17 мм, лучше накидного типа.
3. Плоская отвертка.
4. Прищепка для канцелярских работ.
5. Шприц с тонкой трубкой.
6. Бензин для зажигалок.
7. Кусок полиэтилена для предохранения сидений от загрязнений.
8. Отрезок стальной проволоки.

Пошаговая инструкция

После подготовки инструмента, можно начинать ремонт и чистку в следующем порядке:

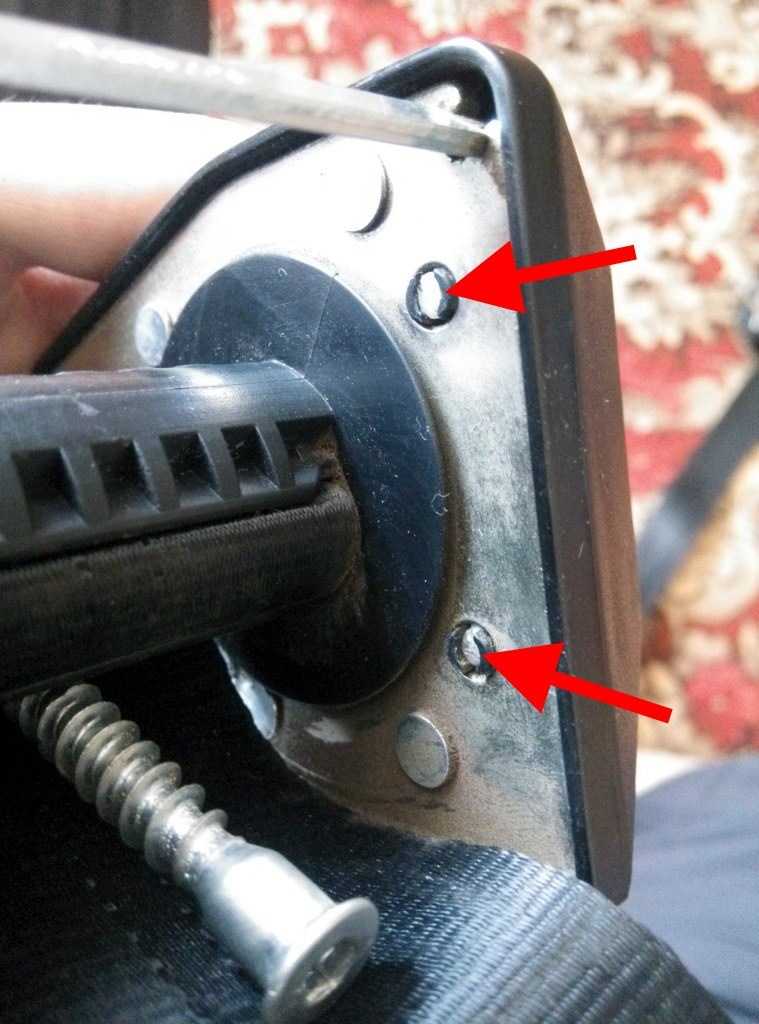

1. Фигурной отверткой выкрутите саморезы, фиксирующие декоративную накладку ремня.
2. Если замок неисправен, вытяните ремень до конца и закрепите канцелярской прищепкой.
3. Гаечным ключом отвинтите болт крепления катушки, и вытащите его. Чтобы предотвратить сматывание устройства, зафиксируйте его такой же прищепкой. Это облегчит чистку замка и его ремонт.
4. Отложите устройство и сядьте на другое место. Для чистки и отключения замка нужно найти крышку инерционной катушки. Ее можно обнаружить по более толстому металлу. Потрясите катушку – крышка будет находиться там, где слышен шум.
5. Для снятия защитной накладки нужно вытащить 4 пластиковые клипсы. Это удобно выполнить плоской отверткой или тонкой проволокой. Клипсы нужно придерживать рукой, чтобы не выскочили и не потерялись в салоне. Далее зацепите накладку отверткой и снимите ее, отложив в сторону.
6. После этого становится доступным блокировочное устройство. Он сделан в виде коробочки, в которой находится цилиндр и шарик, а также коромысло, запирающее замок. Устройство снимается легко.
7. Проверьте работу блокирующего коромысла – в идеальном случае оно должно легко перемещаться по оси вращения. Механизм нужно поставить вертикально таким образом, чтобы верхняя часть была под наклоном в сторону блокирующего шарика. Если не будет соблюдено вертикальное положение, то коромысло будет заедать. Оно должно передвигаться легко, иначе нужно прочистить ось вращения. Для этого используйте приготовленный бензин для зажигалок. Промойте им механизм, чтобы коромысло легко вращалось на оси без задержек.

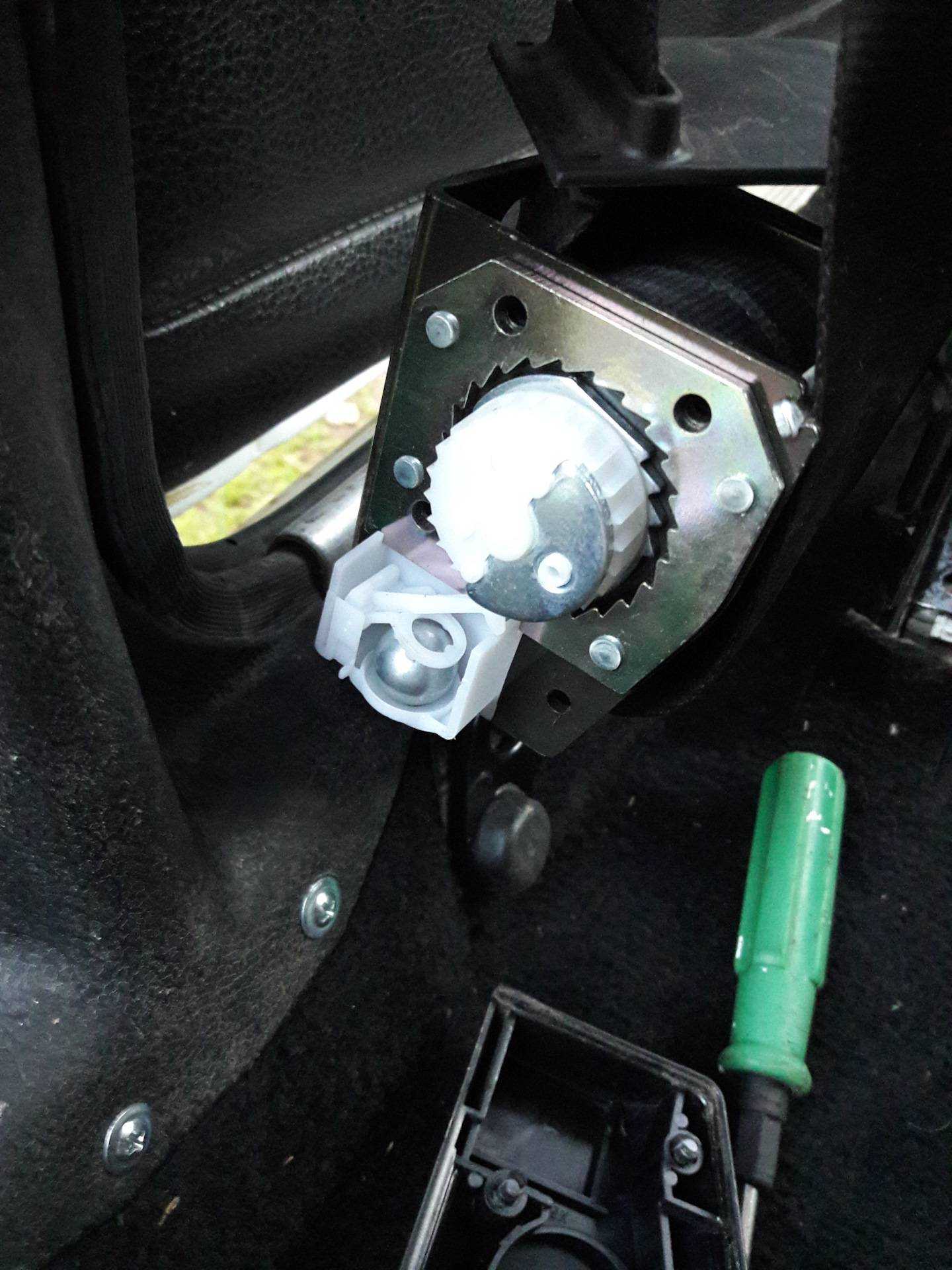

8. Теперь нужно добраться до инерционного механизма. Он находится под пластиковой шестерней, а сам сделан из стали. Снимите шестерню и уберите в сторону.
9. Посмотрите на середину зубчатого отверстия – в нем находится эксцентрик. При резком вытаскивании ремня безопасности зубчики блокируют его. Место под эксцентриком нужно прочистить, для этого в отверстие налейте бензина. Придерживайте рукой ремень, чтобы он не сматывался. Для этого временно уберите прищепку. Следите, чтобы бензин просочился ко всем деталям, чтобы чистка была качественной.
10. Возьмите снятую инерционную катушку так, чтобы пластиковую направляющую с пружиной можно было держать пальцем. Попробуйте другой рукой несколько раз намотать и смотать ленту безопасности. Резко дерните его – должна срабатывать блокировка.

Сборка устройства производится в обратном порядке. Будьте внимательны при сборке, так как неправильно собранный механизм может послужить причиной неисправностей. Заблаговременно проверьте, все ли детали работают правильно и легко двигаются. Если самостоятельно произвести ремонт для вас затруднительно, то лучше обратиться в автомастерскую. Ведь ошибочные действия приведут только к очередным неисправностям, которые доставят неприятности в дороге.

X Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить
, потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ROADGID S6 Pro, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите!!!

Как разблокировать ремень безопасности после аварии? Несколько полезных советов

• Какой бы конструкции ни был ваш ремень, для начала его нужно снять. Обычно затруднений демонтаж не вызывает, хотя на ряде моделей он невозможен без предварительного снятия кресла;
• На снятом механизме сверху оказывается белесого цвета возвратная пружина с прорезью по центру корпуса. В нее нужно вставить узкую пластинку, которая помешает раскручиванию пружины – в противном случае механизм можно сразу выбрасывать;
• С корпуса пружины аккуратно свинчиваются 3 болта, и она откладывается в сторонку. Ни в коем случае не нужно вытягивать ремень или крутить что-то лишнее: при нарушении усилия скручивания пружины работать она в дальнейшем будет непредсказуемо;
• В доступе оказывается оболочка пиропатрона. Она фиксируется, как правило, 3 винтиками, но на отдельных моделях их может быть до 5. Крепеж выкручивается, пиропатрон снимается;
• Со сработавшего устройства нужно снять защитную крышку. Болтов там много, в среднем – 21 штука, но может быть и больше. Мало того, крышка садится еще и на герметик, так что для ее снятия потребуется использовать в качестве рычага отвертку;
• Под крышкой прячется пластиковая втулка, а в ней – 6 кусочков медной проволоки. Они и послужили стопором, заклинив ось намотки ремня. Обрезки вытаскиваются и выкидываются; сама втулка чаще всего тоже деформирована, но она оставляется на месте, поскольку требуется ее участие в центровке оси и поддержке ремня;
• Пластина пиропатрона ставится на месте. Можно не вкручивать все десятки болтов, достаточно и трети для того, чтобы крышка держалась надежно;

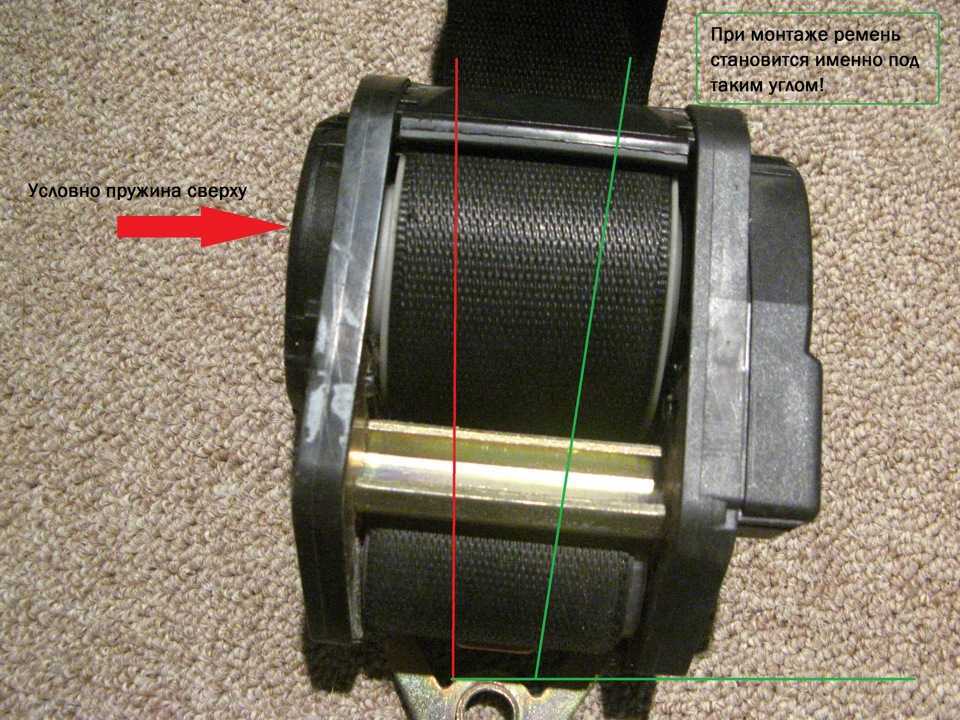

• На пружине немного подматывается ремень – при аварии он несколько ослаблен. Понадобится от 2 до 4 оборотов подмотки, смотря насколько ослабилась возвратка;
• Механизм пружины ставится на место, хорошо прикручивается, и только после этого вытаскивается стопорная пластинка;
• После установки ременного механизма на законное место, проверяется его работоспособность. Ремень может срабатывать только в вертикальном положении, так что его размещение нужно отрегулировать.

• При демонтаже сработавшего элемента обнаруживается зубчатая рейка. В отличие от капроновой втулки предыдущей конструкции, она повреждается безвозвратно, так что вытаскивается и выбрасывается, а на ее место устанавливается новая. Эта деталь, к счастью, продается в автомагазинах, хотя поискать, возможно, придется;
• Далее следует шестеренка. Она при срабатывании ремня не ломается, так что остается на прежнем месте. А вот вокруг нее окажется некоторое количество разрушенного пластика. Его нужно аккуратно извлечь из патрона, чтобы осколки в дальнейшем не мешали его работе.

AutoFlit.ru

Заклинило ремень безопасности: что делать, как отремонтировать

› Салон

Любой механизм в автомобиле может рано или поздно выйти из строя и доставить неприятности водителю. Иногда это незаметно, но бывает, что сразу доставляет неудобство. Например, так случается с ремнями безопасности. Они служат для защиты водителя и пассажиров от опасных перемещений при аварии или резком торможении, чем предотвращают получение травм.

Это устройство изобретено давно, и за все время использования спасло много жизней людей. Неработающий ремень безопасности необходимо срочно заменить или отремонтировать, так как ездить с ним опасно. Тем более, что это является нарушением Правил дорожного движения.

Когда ремень безопасности не вытягивается, то проблему можно решить простыми способами своими руками.

Основные причины поломки

Если в автомобиле не вытягивается ремень безопасности, значит он заклинил. Чтобы устранить неисправность, нужно разобраться в том, как работает механизм. Скорее всего, вышел из строя блокиратор. Внутри находится чувствительный элемент в виде шарика, который осуществляет блокировку. Он передвигается рычажками, входит в зацепление с шестеренками. Если он втягивается быстро, то маховик сильнее воздействует на винтовую поверхность и блокирует шарик.

Когда замок заклинивает – не помогает даже медленное вытягивание ремня. Разберем возможные причины поломок.

1. Чаще всего ремень не вытягивается из-за большого износа системы блокировки. Это связано с выходом из строя из-за износа некоторых деталей механизма. Хорошо, если такая неисправность обнаружена только во время пристегивания водителем. Опаснее, если катушка заклинивает во время движения автомобиля.
2. Блокировка устройства в связи с дорожной аварией. Конструкция блокирующего устройства сделана таким образом, что при сильном ударе могут сработать пиропатроны, которые устанавливаются на некоторых моделях автомобилей. В этом случае замок полностью заклинивает, и разблокировать его нет возможности.
3. Поломка некоторых деталей. Здесь выход только один – заменить дефектные детали или механизм в сборе.

Водителю может поступить сигнал о неисправности ремня безопасности. Вид сигнала зависит от модели транспортного средства: в виде горящей лампочки или звука.

Проблема с катушкой

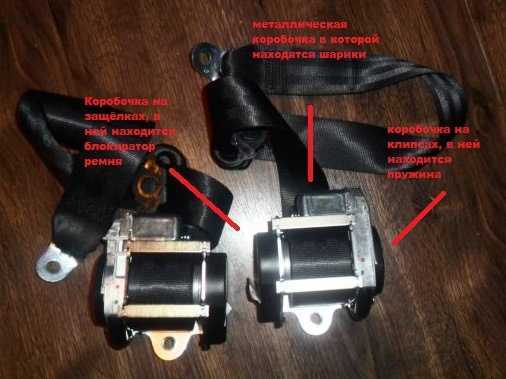

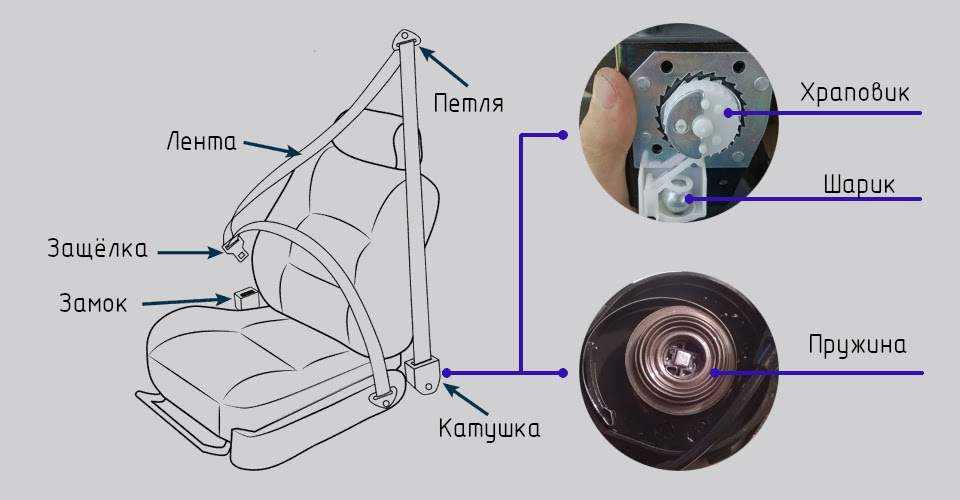

Современные ремни безопасности оснащены специальной катушкой, на которую происходит намотка. Она имеет сложное устройство, позволяющее блокировать вытягивание ремня при резком рывке или дорожной аварии. Может возникнуть проблема с такой катушкой, если в ней износились детали, попала грязь, начала подклинивать, либо произошла поломка деталей.

В таких случаях необходимо срочно принимать меры, так как это угрожает опасности водителя и пассажиров во время движения. Неисправность можно устранить самостоятельно, если придерживаться определенных рекомендаций, о которых пойдет речь в следующих разделах. Но как проверить работоспособность и отсутствие проблем с катушкой до поездки на автомобиле? Для этого существуют свои методы.

Способы диагностики

Разберем порядок и способы проверки состояния ремней безопасности. Для примера рассмотрим, как провести диагностику на автомобиле Форд Фокус.

Если случилось ДТП и сработали подушки безопасности, то ремни нужно заменить новыми.

Недостаточное втягивание ремня

Если лента втягивается плохо, проверьте, как установлены декоративные крышки, не касаются ли они ременной ленты. Также посмотрите, не трется ли ремень о втягивающий механизм. Если факт имеет место, то ослабьте крепящий болт и выровняйте устройство, чтобы лента находилась посередине.

В большинстве автомобилей устанавливаются 2 передних и 3 задних ремней безопасности с катушечными механизмами. Они оснащены двойной защитой чувствительными элементами.

1. Датчик движения машины – блокирует ремень во время торможения, крутых поворотов, спусков, подъемов.
2. Датчик движения ремня – блокирует его при резком вытягивании.

Указанные системы должны исправно функционировать. Чтобы их проверить, используются специальные способы контроля.

Первый способ

Для этого потребуется участие двух человек. Первый способ заключается в торможении. Во время контроля люди в автомобиле не должны мешать работе ремней безопасности.

1. Выберите ровный участок дороги с хорошим обзором.
2. Водитель должен сидеть в удобном положении, пристегнутым ремнем безопасности, правильно отрегулированным.
3. Двигайтесь не быстрее 10 км в час.
4. Резко затормозите, остановив машину. Если блокировка исправна, то ремень заблокируется.
5. Проверка выполняется два раза для переднего и заднего мест.

Ремонт ремня безопасности

Прежде всего, важно соблюдать меры безопасности при работе с ремнями. На одних авто система может быть механической

В этом случае никаких проблем не возникает. Если же ремни с преднатяжителем, в этом случае можно случайно инициировать срабатывание пиропатрона в результате неосторожных действий.

Начать ремонт необходимо с попытки очистить устройства и механизмы. Для этого потребуется выполнить ряд манипуляций с использованием следующих инструментов:

• отвертка «крест» и плоская;
• гаечный ключ 17 накидной;
• прищепка канцелярская;
• шприц и тонкая трубка;
• очиститель или бензин для зажигалок.

Подготовив инструменты, можно переходить к процедуре очистки. Сначала отверткой крестовой следует выкрутить саморезы, которыми прикреплена накладка ремней. Дальше ремень нужно вытянуть на всю длину и закрепить его в таком положении канцелярской прищепкой.

Затем гаечным ключом следует открутить винт, при помощи которого прикреплена катушка (винт вынимается из места установки). Чтобы лента ремня не скручивалась, ее крепят прищепкой на катушке. Главное, закрепить ремень надежно, чтобы можно было качественно произвести чистку.

Теперь катушку можно отложить в сторону и разместиться на соседнем сидении. Затем следует поискать крышку, под которой скрыто инерционное устройство. Если потрясти катушку, по шуму можно понять, где оно находится.

После снятия крышки-накладки открывается доступ к механизму (корпус цилиндром, шариком блокировки и коромыслом внутри). Указанный механизм можно снять. Затем проверяется функциональность коромысла (норма, когда оно свободно движется по оси вращения). Механизм нужно ставить вертикально (верхняя часть наклонена в сторону шарика).

Если при проверке обнаружено, что коромысло «ходит» не совсем свободно, тогда нужно чистить ось его вращения. Для этого немного очистителя следует налить прямо в механизм и промывать его до того момента, пока коромысло не будет вращаться на оси свободно.

Проверка инерционного устройства

Часто не работает ремень безопасности по причине проблем с инерционным механизмом. Находится механизм под шестеренкой из пластика или стали. При условии того, что доступ к механизму открыт, шестеренка снимается достаточно легко.

Далее нужно осмотреть центральную часть отверстия с зубцами. В этом отверстии находится зубчатый эксцентрик. Как правило, эти зубцы клинят ремень при резком извлечении. Чтобы избежать заклинивания в обычном режиме, необходимо очистить все пространство под эксцентриком.

Дальше необходимо взять снятую катушку рукой так, чтобы одним пальцем придержать пластмассовую направляющую вместе с пружинкой. Свободной рукой нужно стянуть и намотать ремень несколько раз. Затем ремень нужно резко дернуть, чтобы произошло его зацепление. Все действия (вытягивание, стягивание, рывок) нужно выполнить несколько раз. Выполнив очистку, профилактику ремней можно считать завершенной.

Кому и когда нужно пристегиваться

Необходимость использовать приспособление во время движения автомобиля диктуется ПДД. Пункт 2.1.2 гласит:

Водитель механического транспортного средства обязан при движении на транспортном средстве, оборудованном ремнями безопасности, быть пристегнутым и не перевозить пассажиров, не пристегнутых ремнями.

Необходимость использовать устройство существует не только для водителя, если верить пункту 5.1 Правил:

Пассажиры обязаны при поездке на транспортном средстве, оборудованном ремнями безопасности, быть пристегнутыми ими…

Обойтись без этого могут:

• инструктор по вождению, если его ученик сидит за рулем;
• сотрудники оперативных служб, едущие в населенном пункте на служебном авто, в том числе в качестве пассажиров.

Для всех остальных участников движения использования ремня безопасности обязательно.

Следующий способ по разблокировке ремешком безопасности после аварии актуален для многих легковых авто. Он не особо отличается от первого способа, но есть принципиальные различия, о которых надо сказать. На примере будет рассматриваться легковой автомобиль Mitsubishi Lancer. Итак, начнем:

1. Для начала следует демонтировать и аккуратно разобрать натяжитель ремешка. Пружину необходимо зафиксировать, чтобы она не размоталась.

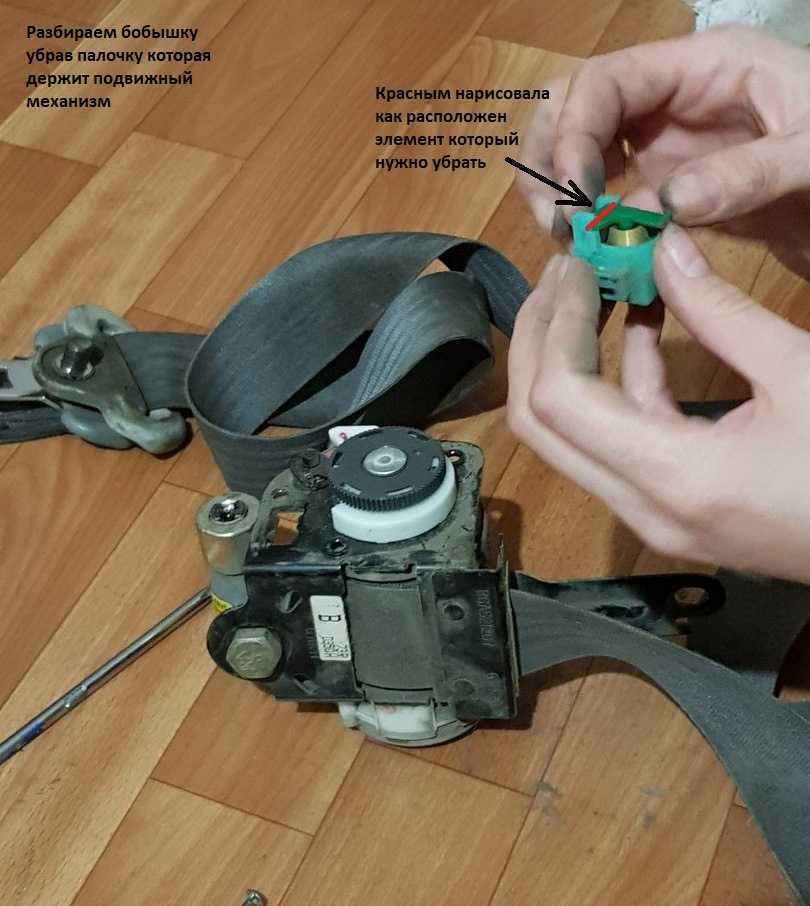

2. После этого следует разобрать механизм пиропатрона. Сделав это, вы увидите зубчатую рейку, которая уже вышла из строя. Ее можно выкинуть. Если у вас в наличии есть новая зубчатая реечка, то ее можно заменить на ту, которая сломалась во время блокировки ремней. Желательно заранее приобрести ее в автомобильном магазине.
3. Демонтировав шестерню устройства, вы увидите немного мусора от пластиковых деталей. Все это можно выкинуть, в дальнейшем эти элементы не понадобятся.
4. Всю дальнейшую сборку нужно производить в обратной последовательности. Если пружина механизма была размотана, то сам ремешок нужно будет намотать своими руками. Затем пружинный механизм можно установить на место.

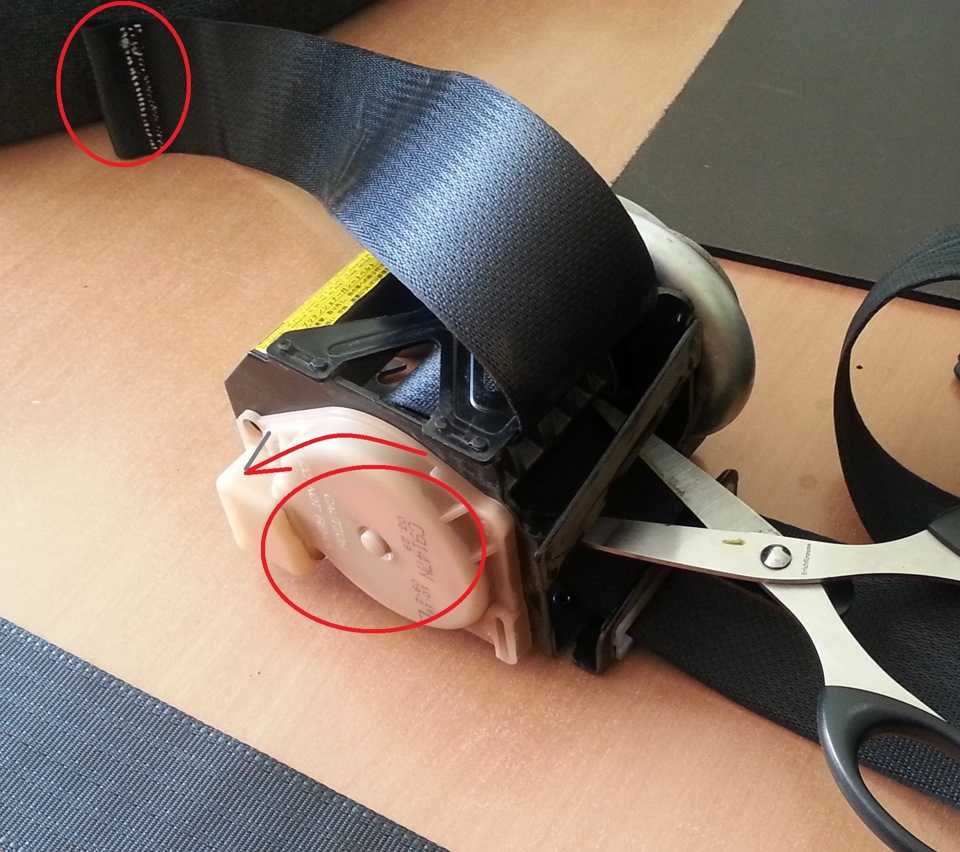

1. Стрелкой на фото отмечен разрез, который позволит заблокировать пружинку.

2. После этого нужно разобрать пиропатрон и заменить поломанную пружинку на новую.

3. Отломанные части механизма после блокировки, которые можно выкинуть.

Рекомендуем: Замена масла в АКПП: рекомендации специалистов

Как вы видите, сама процедура практически не отличается. Во втором случае рассмотрен процесс разблокировки механизма более легкой конструкции. Более подробнее о процессе разблокировки вы можете посмотреть на видео, предоставленном ниже. Учтите также, что комплектация не всех транспортных средств позволяет произвести разблокирование устройства ремешков.

Все потому, что некоторые производители категорически против повторного использования заблокированных элементов после ремонта. И в этом есть смысл: ведь данный компонент служит для безопасности, поэтому экспериментировать в таких случаях некоторые производители авто не рекомендуют. Именно поэтому иногда на самих ремешках можно увидеть небольшой компактный ножик. Он предназначен для разреза ремешков безопасности после аварии.

Также имейте в виду, что если после разбора и сбора устройств осталось много «лишних» деталей, то подумайте трижды — а стоит ли повторно использовать данный ремень? Ведь у вас уже нет гарантии, что он будет функционировать должным образом. Безопасность — всегда превыше всего, поэтому лучше не скупиться, а приобрести новые ремешки безопасности в случае необходимости. Ну или доверить это дело специалистам, которые за деньги гарантированно смогут сделать все правильно.

Варианты ремонта

Ремни грм ваз на автомобилях АвтоВАЗа

Меры по устранению неисправности напрямую зависят от причины поломки:

1. Если вы успешно вытянули ремень, пристегнулись, но при необходимости отстегнуться лента не возвращается в исходное положение, проблема может заключаться в пружине. Она часто соскакивает из-за длительной эксплуатации или при напряжении. Необходимо разобрать облицовку и достать до барабана, чтобы установить пружину в правильном положении. Если она на месте, придётся менять барабан.
2. Грязь на ленте и в зонах её фиксации также может послужить причиной того, что лента не возвращается в исходную позицию. Со старыми машинами такая проблема наиболее распространена. Просто промойте всё устройство и тщательно его просушите.
3. Если устройство заклинило и ремень безопасности не вытягивается вовсе, причиной также может послужить скопление грязи, но уже не на ленте, а непосредственно в механизме. Для устранения неполадки воспользуйтесь специальным составом, приобрести который можно в любом магазине автотоваров. Распылите его как можно ближе к механизму и пару раз попробуйте подвигать лентой, чтобы разработать устройство. Также можно самостоятельно разобрать устройство и почистить его, но предварительно вытяните ленту до конца и зафиксируйте её подручными приспособлениями, в качестве которых может выступить бельевая прищепка или канцелярская скрепка.

Какие бывают поломки ремней и как их устранить

Обычно подобное не происходит. Ремни безопасности специально изготавливаются максимально надежными и долговечными. Устройство должно выдерживать критические разрывные нагрузки, постоянные вибрации. При этом, водители могут столкнуться с неприятностями.

1. Разбалтывание болтовых креплений к кузову. Если продолжительное время не подтягивать винты, они могут ослабиться, появится люфт. Чтобы устранить неприятность, следует просто подтянуть винты до упора.

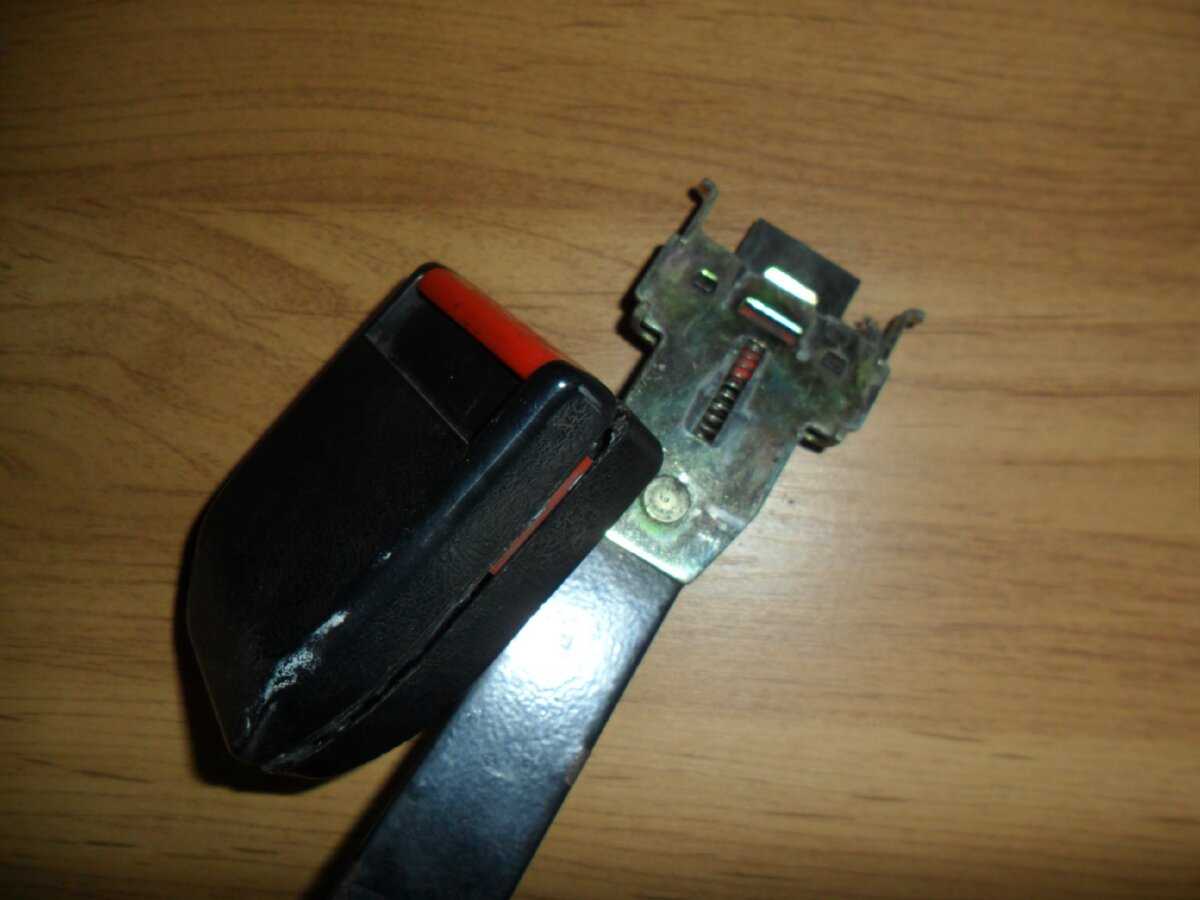

2. Разбалтывание замка. Здесь потребуется внимательно разобраться с причиной поломки. Внутри замка может ослабиться пружина, либо деформироваться язычок лямки. В любом случае, деталь потребуется заменить целиком – ремонтировать поврежденные элементы и восстанавливать содержимое узлов категорически запрещено.
3. Повреждение фрикциона втягивающей катушки. Устройство рассчитано на многолетнюю эксплуатацию, но случаются повреждения и не исключены заводские дефекты. В нормальном состоянии, ремень вытягивается максимально плавно и блокируется при рывке. Но случается и наоборот. Лента может выдвигаться рывками, либо застревать в катушке. Здесь также рекомендуется полная замена детали – выполнять ремонт категорически не рекомендуется.

В некоторых случаях водители сталкиваются с разрывом и прочими повреждениями самого тела ремня. В подобной ситуации первое, что приходит в голову – зашить ремень. Допущение категорически не верно. На заводе, лента сшивается специальными нитками по уникальной методике. Простой шов, выполненный обычной нитью, может не выдержать сильный рывок и подвести в ответственный момент. В подобной ситуации также следует заменить деталь целиком.

Как установить задние ремни

Для этого надо снять спинку и заднее сиденье, снять заднюю полку отогнув зажимы. Сбоку есть резьбовое соединение для болта кронштейна катушки ремня безопасности.

Туда и устанавливается катушка с кронштейном.

После этого на место устанавливается задняя полка и в отверстия продеваются ремни.

Затем на место болта с заглушкой в боковой стенке устанавливается петля.

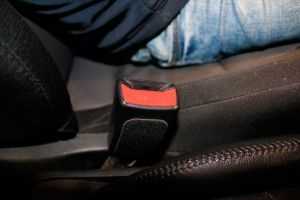

Замки ремней безопасности устанавливаются в соответствующие резьбовые соединения под задним сиденьем.

Осталось закрепить “третью точку” в резьбовом соединении на подкрылке.

Осталось установить на место заднее сиденье и спинку.

• https://avtomobil-vaz.ru/zaklinil-remen-bezopasnosti-2107/
• https://kalina-2.ru/remont-vaz/zaedaet-remen-bezopasnosti-vaz-2107
• https://FB.ru/article/284264/ne-vyityagivaetsya-remen-bezopasnosti—chto-delat-remont-remnya-bezopasnosti-svoimi-rukami
• https://avtozam.com/help/remont-remnya-bezopasnosti/
• https://www.mydriving.ru/vehicle/ustanovka-zadnih-remney-bezopasnosti-na-vaz-2107.html
• http://automn.ru/vaz-2107/vaz-35434-10.m_id-4578.m_id2-4579.html

Причины неисправности ремня безопасности

Ремень безопасности на ВАЗ 2114 передний может стать неисправным по различным причинам

Важно знать эти причины, чтобы правильно диагностировать проблему и принять соответствующие меры по ее устранению

Одной из распространенных причин неисправности ремня безопасности является повреждение или износ ткани. Длительное использование ремня может привести к появлению трещин, разрывов или протертостей на поверхности ткани. Такие повреждения снижают прочность ремня и могут привести к его разрыву в случае аварии. Поэтому регулярная проверка состояния ткани ремня и своевременная замена при необходимости являются важными мерами для поддержания безопасности во время движения.

Другой причиной неисправности ремня безопасности может быть поломка механизма регулировки. Если ремень не работает должным образом или не фиксируется в нужном положении, это может указывать на неисправность регулировочного механизма. Возможные проблемы могут быть связаны с обрывом пружины, повреждением или износом элементов механизма. В таком случае, ремонт или замена механизма регулировки может потребоваться для восстановления нормальной работы ремня безопасности.

Также, причиной неисправности ремня безопасности может быть повреждение крепежных элементов. Если крепление ремня или его фиксаторы повреждены или потеряли свои функциональные свойства, то ремень может не держаться в нужной позиции и не выполнять свою защитную функцию при аварии. В этом случае, замена или ремонт крепежных элементов могут потребоваться для обеспечения надежности ремня безопасности.

И наконец, неправильная эксплуатация или неправильный монтаж ремня безопасности также может привести к его неисправности. Если ремень неправильно установлен или не пристегнут должным образом, он не сможет зафиксировать водителя или пассажиров во время аварии

Поэтому, важно следовать инструкциям по установке и использованию ремня безопасности, чтобы избежать возможных проблем и обеспечить максимальную безопасность

Зная возможные причины неисправности ремня безопасности, можно активно предупреждать и устранять возникающие проблемы, поддерживая хорошую работу системы безопасности автомобиля.
