Как починить утюг philips azur: простые решения

Снятие крышки

Один из наиболее сложных моментов ремонта — разборка устройства. Чтобы разобрать утюг Vitek и модели других производителей, нужно снять крышку с задней панели. На ней находятся винты, которые следует открутить, а также защелки, которые нужно отжать. Открутив все крепежные элементы, снимают крышку, используя нож или пластиковую карту.

Под крышкой находится клеммная коробка, удерживающая электрический шнур. Если неполадка в нем, то разборку можно на этом закончить. Если шнур исправен, то устройство разбирают дальше. В утюгах Филипс и Tefal под крышкой расположены болты. Их и другие крепежи откручивают. Затем снимают регулятор температуры и кнопку подачи пара, потянув их вверх. Иногда они фиксируются защелками, их следует отжать отверткой.

В устройствах Rowenta и подобных им конструкциях на ручках расположены болты, их нужно открутить. Под снятыми кнопками также есть винты, их тоже убирают. После этого отжимают защелки, закрепляющие верхние пластиковые детали, и снимают их. Утюг разбирают до тех пор, пока не разделят корпус и подошву.

Электрический шнур часто служит причиной плохой работы прибора. Поломка может произойти из-за повреждения изоляции в месте загибания или завивания шнура. Может быть частично или полностью поврежден один или несколько проводков. Из-за этого утюг перестает включаться, а подошва плохо нагревается.

Если шнур поврежден, то его в любом случае следует заменить, даже если причина поломки не в нем. Если нет такой возможности, то нужно тщательно заизолировать поврежденные места. Чтобы проверить шнур, его прозванивают мультиметром. Во время проверки шнур нужно покрутить и согнуть в различных местах, особенно там, где имеются повреждения изоляции. Если от этого мультиметр перестанет звонить, то шнур нужно заменить. Также его заменяют, если не прозванивается один или оба штырька вилки.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Устройство и основные неисправности утюгов Philips

Даже для тех, кто не очень хорошо разбирается в технических вопросах, устройство современного парового утюжка будет понятным. Принцип работы у большинства гладильных систем (независимо от фирмы-производителя) один и тот же.

В горловину для залива воды набирается чистая жидкость. Когда посредством шнура в прибор подается электроэнергия, трубчатый электронагреватель (далее также – ТЭН) начинает разогревать подошву вместе с камерой парогенератора. Температура нагрева регулируется вращением терморегулятора.

В верхней части корпуса, рядом с ручкой, располагаются кнопки и рычажки, регулирующие подачу пара. Вода из встроенной емкости поступает в камеру парогенератора, соединенную с подошвой. Нагреваясь, вода становится паром и выходит через отверстия основания, проникая в волокна ткани.

Основные повреждения

В любой конструкции есть детали, которые подвергаются нагрузке больше, чем другие элементы. Они чаще всего и выходят из строя. Кроме того, на долговечность электроутюгов влияют:

выбор правильного режима глажки;
качество воды, используемой для парообразования.

В таблице приведены наиболее часто встречающиеся поломки утюжков Philips:

Повреждение целостности сетевого шнура – наиболее распространенная поломка. Во время глажки кабель многократно изгибается и перекручивается. В результате нарушается изоляция или контакт одного из проводов с разъемом в утюжке. Это может привести к короткому замыканию или поражению человека электрическим током. Если нарушен контакт в соединении, его можно восстановить. При ремонте выполните замену шнура новым, с термостойкой изоляцией. В крайнем случае, временно изолируйте оголившиеся контакты

Из-за накипи из отверстий в подошве выходит недостаточное количество пара и плохо пропаривается одежда. Дефект наблюдается при длительном использовании жесткой водопроводной воды.

Накипь из подошвы можно удалить, погрузив ее в концентрированный раствор лимонной или уксусной кислоты. Чтобы очистить основание, нужно разобрать корпус. Если хорошо почистить паровые отверстия ватной палочкой, смоченной в растворе уксуса или лимонной кислоты, то можно избавиться от данного дефекта на время

Терморегулятор не регулирует температуру, а утюг не греется. Причина, как правило, кроется в том, что пыль, грязь и ворс от тканей, накапливающиеся со временем, мешают правильной работе контактной группы регулятора температуры. Из-за этого на ТЭН не подается напряжение, либо он отключается раньше положенного времени. Для восстановления работоспособности нужно разобрать корпус утюжка и прочистить контактную группу в терморегуляторе. Для очистки контактов можно использовать мелкую наждачную бумагу или любой острый металлический предмет

Поломка трубчатого электронагревателя часто приводит к тому, что утюжок не нагревается. Так как ТЭН встроен в подошву, его замена по финансовым затратам сопоставима с покупкой нового утюга. Чтобы проверить целостность детали, нужно разобрать гладильный прибор и прозвонить ТЭН мультиметром (см. фото). Если нагреватель исправен, его сопротивление должно быть в пределах 20–45 Ом. Обрыв цепи означает, что нагреватель вышел из строя

Из предложенного видеосюжета читатели могут узнать, как полностью избавиться от накипи, пыли и грязи в утюжке Philips GC 3320:

Утюги Philips — Ремонт

Утюги Philips Azur Ionic Deep Steam / Energy Care

ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

Сохранить свой домашний очаг теплым и уютным, а одежду чистой и отглаженной, при этом самой оставаясь на высоте не просто. Philips знает решение этой проблемы и предлагает хозяйке добавить в свой арсенал домашних инструментов один из утюгов Philips: Energy Care или Azur Ionic DeepSteam.

Утюг Philips Energy Care позволяет хозяйке не только сэкономить свое время, но и до 20% электроэнергии.

Благодаря эффективному паровому удару мощностью 100 г/мин, утюги Philips линейки Energy Care быстро и легко разглаживают одежду, справляясь с самыми упрямыми складками и заломами.

Модель оснащена системой «капля-стоп» и системой двойной защиты от накипи Double Active Calc, которые предотвращают появление пятен.

Не стоит теряться перед огромной стопкой мужских рубашек. С ней прекрасно справится утюг Philips Azur Ionic Deep Steam. Он оснащен уникальным запатентованным заостренным носиком для отпаривания SteamTip, который с помощью ионизированного пара с легкостью проникает даже в такие сложные места, как карманы и пуговичные клапаны.

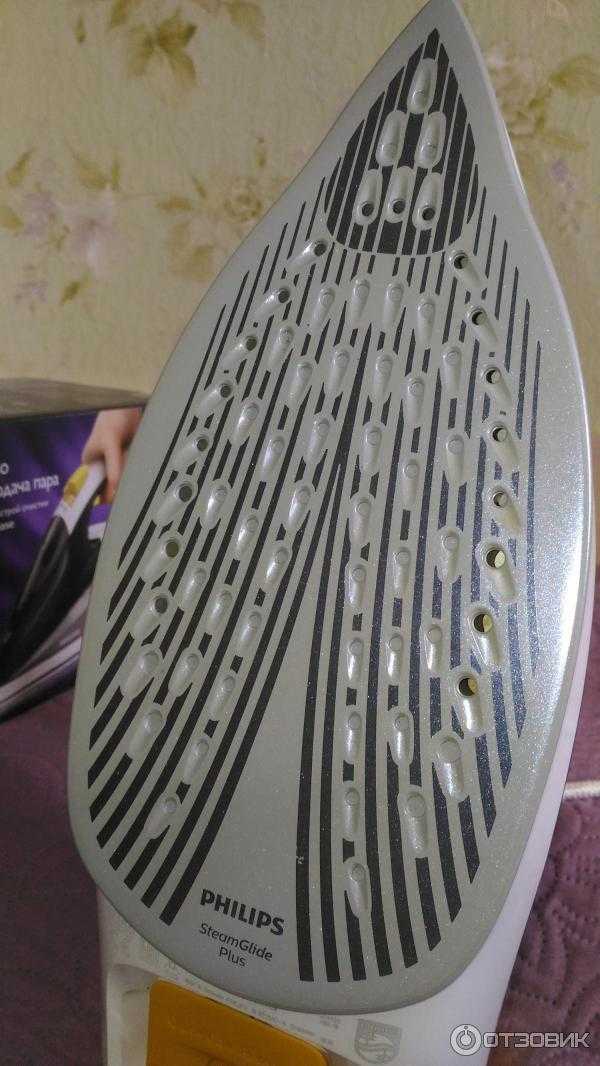

Оба утюга имеют уникальную подошву Steam Glide, которая гарантирует превосходное скольжение по всем видам тканей и бережное отглаживает шелк, шерсть, а также такие сложные виды ткани, как лён и деним.

Утюги Philips Azur Ionic Deep Steam и Energy Care помогают каждой хозяйке не только с удовольствием выполнять домашние дела, но и больше время уделять времени себе. Ведь такие незаменимые помощники от Philips просто незаменимы в домашнем обиходе.

Ремонт утюгов Philips в Москве
.

Как удалить накипь из утюга

Одна из главных проблем современных паровых утюгов – это накипь, которая засоряет каналы, через которые поступает пар. А это может привести к перегреву температурных датчиков и к поломке утюга.
Хотя многие паровые утюги снабжены системой самоочистки от накипи, но не всегда подобные системы полностью предотвращают её образование.

Для предотвращения образования накипи в утюге можно порекомендовать использование смеси из 1/3 водопроводной и 2/3 дистиллированной воды. Использование для глажки чистой дистиллированной воды снижает образование пара.

Если накипь в утюге всё же появилась, то есть замечательный народный рецепт, как от неё избавиться. Две чайные ложки лимонной кислоты нужно добавить в кипящую воду (примерно 1 стакан) и растворить кристаллики кислоты. Затем этот раствор залить в утюг. Несколько раз включить утюг для нагрева и отключить, нажимая кнопку «пар», чтобы прочистить всю накипь.

Возможно, что утюг очиститься не сразу, тогда нужно повторить эту процедуру несколько раз, пока утюг не очиститься полностью.

Вместо раствора лимонной кислоты, можно использовать специальные чистящие средства марки Luxus или Delu.

Электрический утюг — один из самых главных и просто необходимых для жизни приборов в доме. Прогресс человеческого развития шагнул значительно вперед и теперь можно быстро и комфортно гладить любую одежду, вне зависимости от характера её материала.

Но вместе с этим бывает так, что возникают проблемы, поскольку техника может перестать работать. И поэтому нужно знать, в чем причина, как устранить неисправность самостоятельно. Специалисты считают, что 80 % проблем возможно устранить самостоятельно.

Нагревательный элемент не работает

Проверьте, включен ли утюг в розетку и правильно ли подключен к источнику питания. Убедитесь, что розетка работает и провод в порядке.
Проверьте переключатель на утюге. Убедитесь, что он находится в положении «Включено».
Проверьте предохранитель на задней панели утюга. Если предохранитель перегорел, замените его новым.
Если проблема не решена, возможно, нагревательный элемент сам по себе поврежден и требует замены. В этом случае лучше обратиться в авторизованный сервисный центр Philips для проведения ремонта.

Помните, что самостоятельный ремонт утюга может повлечь за собой утрату гарантии или дополнительные повреждения, поэтому всегда стоит обратиться к специалистам, если у вас возникли сложности с ремонтом.

Раздел 3: Инструкции по ремонту утюга Philips nl9206ad 4, Azur

Если ваш утюг Philips nl9206ad 4, Azur перестал работать или требует ремонта, вам может понадобиться помощь и инструкции по его разборке и восстановлению. В этом разделе мы предоставляем пошаговую инструкцию для разборки и ремонта утюга Philips nl9206ad 4, Azur.

Шаг 1: Подготовка

Перед началом работы убедитесь, что устройство отключено от сети и полностью остыло.
Подготовьте необходимые инструменты, включая отвертки, плоскогубцы и при необходимости мультиметр для проверки электрических компонентов.

Шаг 2: Снятие крышки утюга

Сначала необходимо снять крышку утюга, чтобы получить доступ к его внутренностям. Чтобы снять крышку, выполните следующие действия:

Проверьте, есть ли винты на задней части утюга

Если есть, отверните их с помощью отвертки.
Осторожно отведите крышку назад и снимите ее.

Шаг 3: Проверка проводов и соединений

Одной из наиболее распространенных причин поломки утюга являются поврежденные провода или слабые соединения. Проверьте провода и соединения внутри утюга следующим образом:

Внимательно осмотрите все провода на наличие повреждений, таких как обгоревшие оболочки или обрывы.
Проверьте, насколько надежно соединены провода с контактами и другими электрическими компонентами.
Если обнаружены поврежденные провода или слабые соединения, замените или восстановите их соответствующим образом.

Шаг 4: Проверка электрических компонентов

Если проблема в утюге не связана с проводами и соединениями, необходимо проверить состояние электрических компонентов, таких как термостаты, нагревательные элементы и т.д.:

Используя мультиметр, проверьте континуитет каждого компонента.
Если обнаружены повреждения или неисправности электрических компонентов, замените их новыми.
При необходимости, обратитесь к схеме или руководству пользователя для определения правильных значений и настроек каждого компонента.

Шаг 5: Восстановление и сборка

После завершения ремонта и замены поврежденных компонентов необходимо восстановить и собрать утюг:

Убедитесь, что все провода и соединения надежно закреплены и соответствуют правильной схеме подключения.
Установите крышку утюга на место и закрепите винтами, если они были.

Теперь у вас есть инструкции по ремонту утюга Philips nl9206ad 4, Azur. Если проблема не была решена данными инструкциями, рекомендуется обратиться к специалисту или авторизованному сервисному центру Philips для дальнейшей помощи и ремонта.

Подраздел 3.1: Замена переключателя температуры

Если вам необходимо заменить переключатель температуры на утюге Philips nl9206ad 4 Azur своими руками, следуйте инструкциям ниже:

Отсоедините утюг от электрической сети и оставьте его на несколько минут, чтобы остаточный заряд исчез.
С помощью отвертки съемного ключа предварительно снимите заднюю крышку утюга.
Найдите переключатель температуры. Он может располагаться в верхней части корпуса утюга.
Отсоедините провода от переключателя температуры, чтобы освободить его для замены.
Установите новый переключатель температуры и подключите провода к соответствующим контактам. Убедитесь, что все соединения надежны и безопасны.
Установите заднюю крышку утюга и закрепите ее с помощью отвертки.
Включите утюг в электрическую сеть и проверьте работу нового переключателя температуры. Убедитесь, что он переключает температуру надежно и правильно.

После выполнения этих шагов, ваш утюг Philips nl9206ad 4 Azur будет готов к использованию с новым переключателем температуры.

Как разобрать утюг Philips Azur Ionic

Пришла любимая и говорит – утюг сдох. Ну что поделать… и такое бывает. Надо попробовать его разобрать и посмотреть, в чем дело. Как разбираются утюги нового поколения – я хз. Пришлось подглядывать в инет и аккуратно все фоткать, чтобы не забыть, как его собирать… Фотки под катом.

Снимаем прозрачную пластиковую крышку сзади, подцепив ее отверткой.
Снимаем резиновую пробочку и откручиваем шуруп.

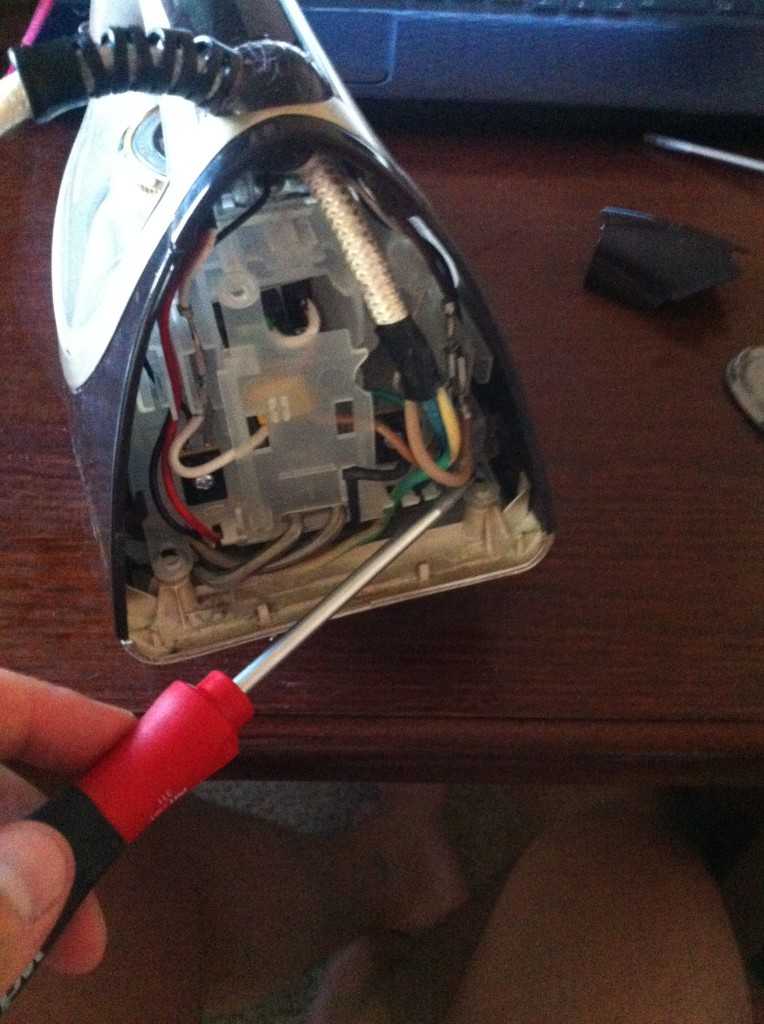

Снимаем пластиковую крышку и созерцаем проводочки. Откручиваем 2 шурупа подошвы и 2 шурупа на силовом проводе (тот, что в розетку идет).
Со всех сторон аккуратно подцепляем и снимаем с защелок накладную ручку. Получаем доступ к ламкочкам и кнопочкам на плате, залитой эпоксидкой.
Откручиваем платку. Отклоняем назад платку с проводами.

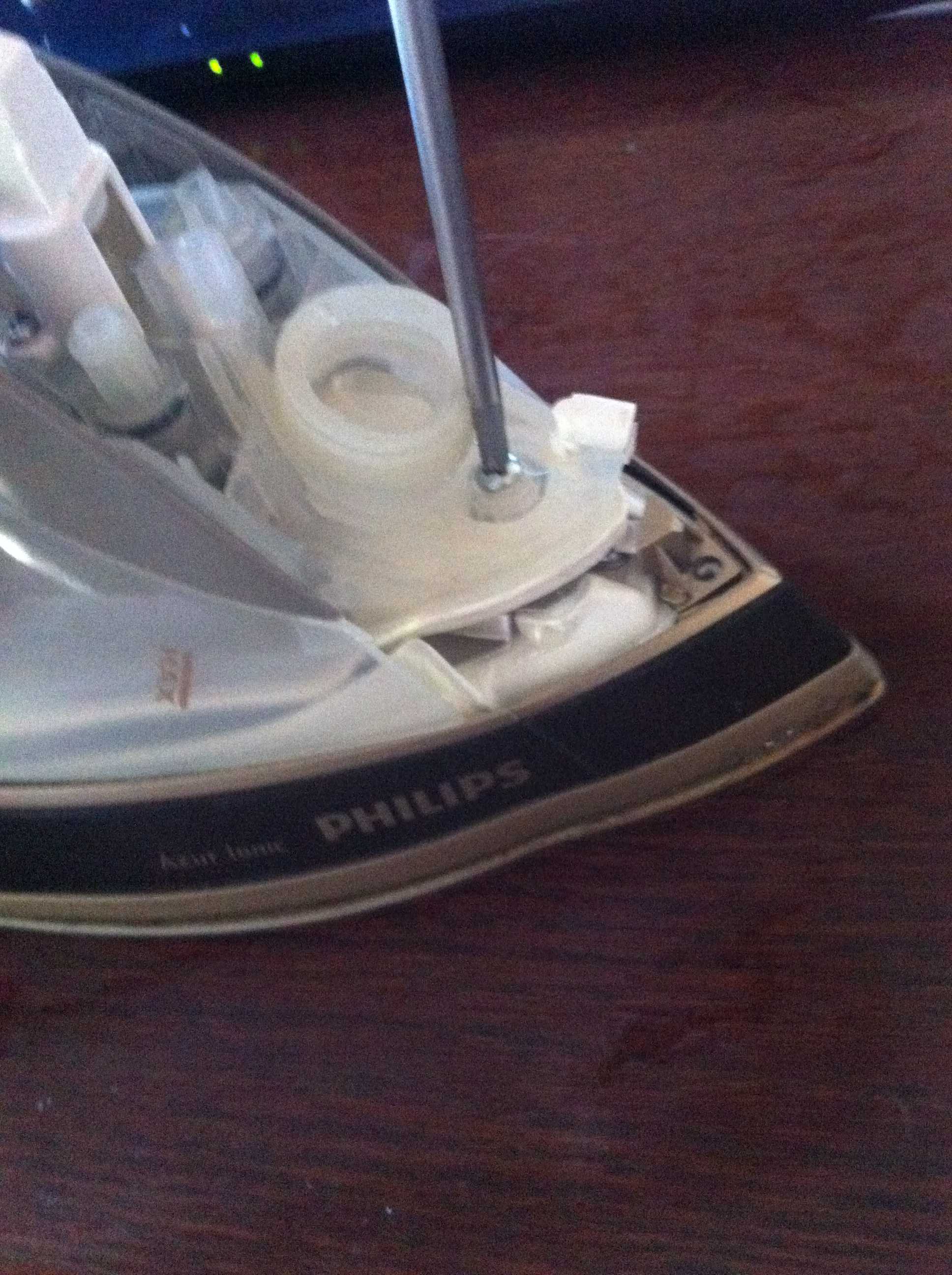

Скручиваем водяной бункер. И отклоняем его назад.
Обязательно фоткаем клеммы, чтобы потом знать, как собирать все это обратно. Белая паста – это типо силикона-герметика или хрен знает что это. Вобщем оно нужно, чтобы не окислялись клеммы, как мне кажется.
Снимаем клеммы.
Скручиваем последнюю запчасть. И снимаем ее.
И вот она! Долгожданная подошва утюга. Чистим очень аккуратно все детали, резинки и т.п.
Потом начинаем кропотливый процесс сборки обтано….

У меня сборка получилась с третьего раза. Зато утюг после этого заработал! Удачи вам!

14 thoughts on “ Как разобрать утюг Philips Azur Ionic ”

Спасибо за схему сборки/разборки. Чиню кнопку “пар”, но пока безуспешно. Не подает воду (ни капли) через свой клапан, что стало очевидно после разборки утюга. А ее механизм, похоже, неразборный Кнопка “брызгалка” тоже сначала не работала, но как-то быстро раздрочилась сама, а “пар” вот никак не хочет.

Огромное спасибо, как нельзя кстати. Не было подачи пара при глажке и при чистке, разобрал полностью утюг. Зря конечно. Причина: забита дырка в крышке заливки воды. Вот так .

Чтобы нормально снять верхнюю крышку ручки, надо сначала снять крышечку заливного отверстия. Для этого сначала снимаем ось (она короче) из левой втулки при поднятой крышечке, немного раздвигая в стороны и вытягивая на себя левое крыло крышечки, а потом вытаскиваем крышечку вправо и на себя – там есть винтик и его надо отвернуть (между второй и третьей картинкой). Именно он держит носовую часть крышки ручки, а потом как сказано выше на картинках после второй картинки. У меня к сожалению затвердела от температуры и частично лопнула снизу большая красная прокладка для подачи сильного пара в подошву. Если кто знает, скажите, где ее купить.

Собрал весь утюг легко с первого раза благодаря описанию и фото. Спасибо друг.

От души бро! Сделал как ты описал, щас буду обратно собирать, посмотрим, что получится. Я еще окромя чистки подошву прокипятил в растворе лимонной кислоты. Должно быть нормально, т.к. вся накипь в отверстиях для пара – высыпалась. Ух наглажусь щас))))

Спасибо дружище! Разобрал по фото до основания:) Не работал- подгорели клеммы терморегулятора. А белая паста это теплопроводящий состав на основе кремния. Наш аналог-КПТ8

Как-то не доводилось с такой пастой иметь дело, спасибо за информацию, буду знать) Рад что помог!

Спасибо, сильно помогло сократить время разборки!

А в чём заключалась неисправность?

Не включался утюг, я воспользовалась Вашей статьей, все разобрала по фото, хорошо закрепила контакты, собрала, все работает, только осталось 2 винта, но , думаю, что не очень важных. Большое Вам спасибо за помощь.

что за медный диск с металлическим язычком на подошве утюга сверху?

Очень помогло в разборке. Почистил “подошву” от накипи. Я бы добавил фото по всем винтам крепления, что бы у девушек не оставалось их при сборке.

спасибо как то не работает переднии впрыск воды, попробовал прочистит галовку но кнопка не держит компресииу.

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Основные причины неисправности

В некоторых ситуациях понять, в чем заключается проблема отсутствия нагревания можно, даже не разбирая агрегат. Если вы убедились, что утюг включен в сеть, в доме нет перебоев с электричеством, а световой индикатор на корпусе утюга горит – значит, поврежден нагревательный элемент утюга (иначе говоря, «тэн»). К сожалению, в данном случае прогнозы неблагоприятные.

Дело в том, что ТЭН соединен непосредственно с подошвой утюга. Если крепления неразъемные, то, вероятнее всего, вам придется обратиться к специалистам и заменять всю подошву, либо покупать новый утюг. Если нагревательный элемент прикреплен с помощью наконечников, то теоретически его можно отсоединить от подошвы и далее с помощью наждачной бумаги зачистить поврежденные контакты.

Впрочем, это далеко не единственная версия, по которой не греет утюг. Попробуем диагностировать иные неисправности:

Поврежден сетевой шнур. Это одна из самых распространенных поломок. Вам необходимо проверить включение утюга в сеть и рассмотреть провод: нет ли где-нибудь обрыва или повреждения. Целостность сетевого шнура и вилки можно диагностировать при помощи мультиметра. Это устройство измеряет сопротивление в электрической цепи. Вам нужно прозвонить шнур и определить его работоспособность. Убедитесь, что в розетке есть напряжение, переведя мультиметр в режим, обозначенный буквой V. Это знак переменного напряжения. После латинской буквы V, как правило, следует символ «~».
Напряжение в розетке присутствует, утюг включается, но не греет? Проверьте, не перегнулся ли провод, не ослабли ли контакты с нагревательным элементом. Также можно самостоятельно укоротить шнур на несколько см. Возможно, после этой процедуры поврежденный участок будет удален, и проблема решится. Если же прибор по-прежнему отказывается включаться, замените шнур на новый.
Вышел из строя терморегулятор. Регулятор температуры – это рычажок, который мы поворачиваем, чтобы установить температуру нагревания на минимум или максимум в зависимости от типа ткани, которую нужно прогладить. Он регулирует температуру, до которой нагревается подошва. Эта деталь имеет нехитрую конструкцию, она представлена биметалической пластинкой, натяжение которой регулирует специальная пружина. При изменении температуры регулятора контакты попеременно замыкаются и размыкаются, в этот момент через них идет ток высокого напряжения. Если контакты загрязняются, на них попадает пыль или ворсинки, то это непременно сказывается на работоспособности техники. В таком случае правильнее будет тщательно прочистить контакты наждачной бумагой (не забывайте отключать утюг от сети электропитания!).
Проблема в термопредохранителе. Что делать, если со шнуром все в порядке, световой индикатор включения горит, а терморегулятор исправен? Проверяем термопредохранитель. В любой модели современных утюгов имеется встроенный предохранитель, который отвечает за безопасность прибора в процессе эксплуатации. При чрезмерном повышении температуры внутри конструкции этот элемент разрушается (разъединяет электрическую цепь), чтобы не возник пожар. Соответственно, после того, как «полетел» предохранитель, утюг перестает нагреваться. Проверить работоспособность предохранителя можно, использую прозвонку. Если выяснилось, что причина неисправности кроется именно в нем, замените его на новый. Впрочем, здесь все зависит от модели прибора. Термопредохранители бывают сменными и литыми, плавкими и не плавкими.

Основные узлы в утюге

Сначала рассмотрим и познакомимся с конструкцией утюгов.

Хорошо зная прибор сможем тогда более качественно устранять возникающие проблемы.

Итак, основные элементы — это нагревательный тэн, подошва, индикатор включения и терморегулятор. Тэн представляет собой спираль, которая нагревается при подаче в утюг электричества. И уже эта спираль разогревает подошву. Индикатор светится и указывает что утюг подключено и он в рабочем состоянии.

Прибор нагревается до нужной температуры и индикатор автоматически отключается и тухнет свет лампочки. Бывает на утюге две лампочки: зеленая и красная.

Как выполнить ремонт утюга марки Philips

В этом случае зеленая говорит о том, что к прибору подключено питание. А красная указывает на работу тэна, горит — работает, не горит — выключен. Терморегулятор регулирует температуру глажки и его управление можно осуществлять на корпусе устройства.

Во всех приборах также имеется предохранитель, который отключает тэн, если случается такое что терморегулятор не срабатывает и температура не падает, а поднимается. Когда температура снижается до минимума, то терморегулятор снова включается и электрический ток поступит на спираль тэна.
