Сборка фрезы культиватора – правильный порядок действий

Изготовление приспособлений для культиватора своими руками дает возможность подогнать ширину, которую будет охватывать конструкция, под определенные особенности имеющегося участка. Перед тем, как собрать фрезу на мотокультиватор,

потребуется подготовить следующие материалы:

• трубка из стали, диаметром примерно 4,2 см;
• металлические запчасти, которые можно наточить и в дальнейшем использовать для вспашки грунта;
• аппарат для сварки;
• болгарка.

Также для сборки приспособления потребуются рессоры от старого автомобиля или остатки от другой имеющейся техники.

Дальнейший алгоритм изготовления выглядит следующим образом:

1. Вначале детали, взятые для вспашки грунты, нужно подогнать по размерам – в дальнейшем они послужат лопастями для фрезы;
2. Далее согните лопасти в одном определенном направлении;
3. Затем готовые лопасти приварите к трубе так, чтобы они располагались с разных сторон имеющейся оси;
4. Края лопастей заточите в том направлении, которое будет соответствовать их движению;
5. Сделанную фрезу нужно присоединить к имеющемуся культиватору. Установка конструкции выполняется посредством сцепного механизма агрегата:
6. Если вы изготавливаете дополнительные фрезы к уже имеющемуся штатному оборудованию мотокультиватора, то соединять их нужно не со сцепным устройством, а с осью штатных фрез. В таком случае для крепления применяются болты.

После сборки приспособления его потребуется протестировать. При необходимости неровной обработки грунта следует отрегулировать конструкцию посредством настройки ее положения по отношению к культиватору.

Разновидности

Классификация фрез для мотоблока происходит по нескольким признакам. Так, по месту расположения они могут быть боковыми и навесными. Первые устанавливают на колёсные приводные валы с обеих сторон относительно силового блока. При таком размещении фрезы играют роль колёс, приводя мотоблок в движение. Второй способ размещения предполагает их установку сзади мотоблока и работу от вала отбора мощности. Такое расположение наиболее характерно для большинства современных мотоблоков, включая такие известные бренды, как «Целина», МТЗ и «Нева».

Вторым критерием классификации фрез является их конструктивное исполнение. По данному признаку различают 2 вида: саблевидные (активные) фрезы и «Гусиные лапки».

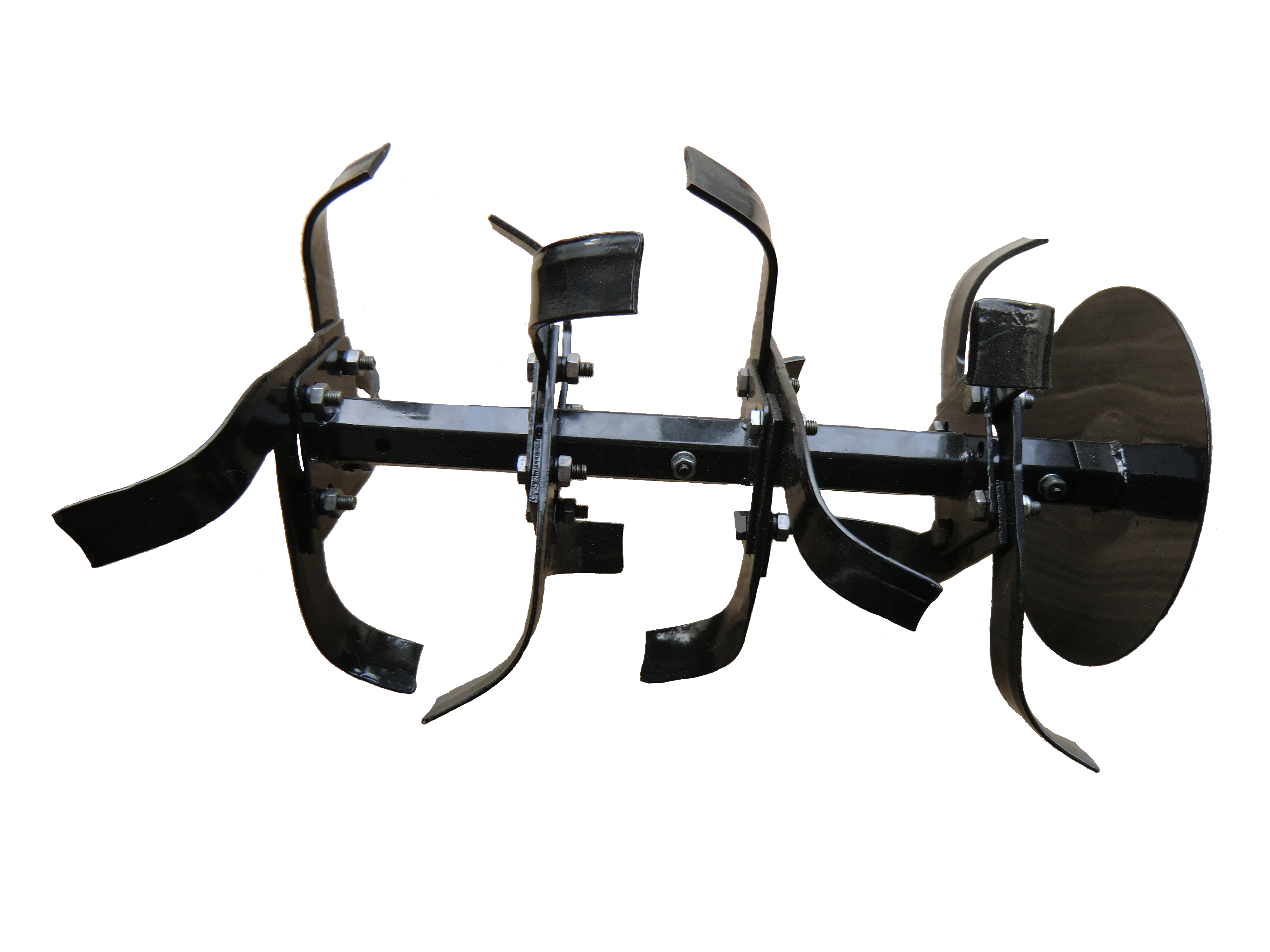

Саблевидные фрезы

Входят в базовую комплектацию мотоблока и являются наиболее популярными среди фермеров. Фрезы обладают разборной конструкцией, что делает их установку, обслуживание и транспортировку очень удобными и простыми. Активная фреза выполнена в виде блока, включающего в себя четыре режущих механизма, расположенных друг относительно друга под прямым углом. Крепление ножей осуществляется с помощью болтов, шайб и гаек, а число блоков с каждой из сторон привода может составлять 2-3 и более штук. Сварка при изготовлении фрез не используется. Это обусловлено особыми свойствами высокоуглеродистой стали и её невосприимчивостью к такому способу соединения.

Ножи, из которых состоит фреза, устроены довольно просто и представляют собой стальные полоски, изогнутые на краях. Причём в блок их собирают таким образом, чтобы загибы в одну сторону чередовались с загибами в другую. Благодаря форме ножей, напоминающей саблю, активные фрезы часто называют саблевидными. Такая конструкция в сочетании с высокой твёрдостью и прочностью материала позволяет использовать данный вид оборудования при распашке целинных земель и тяжёлых грунтов с большим содержанием камней и корней.

Навесные фрезы «Гусиные лапки»

Эти фрезы имеют цельную неразборную конструкцию, благодаря чему отличаются высокой прочностью и продолжительным сроком эксплуатации. С их помощью можно не только эффективно обрабатывать каменистые и глинистые почвы, но и бороться с мелкими сорняками, а также производить глубокое рыхление грунта. Стандартные модели заводской сборки имеют довольно компактные габариты: 38 см в длину, 41 в ширину и 38 в высоту, вес конструкции при этом равен 16 кг.

Своим названием данный вид обязан особенностям конструкции ножей, которые представлены в виде заострённых треугольных пластин, расположенных на краях стальных прутов, и отдалённо напоминающих по своей форме гусиные лапки. Число режущих элементов может быть разным – от 4 штук в заводских моделях и до 8-10 в самодельных образцах.

С увеличением количества ножей качество обработки почвы заметно возрастает, однако, и нагрузка на двигатель также становится намного больше

Поэтому при самостоятельном изготовлении лапчатых фрез необходимо принимать этот факт во внимание и не переусердствовать. Максимальная скорость, с которой может двигаться мотоблок, оснащённый фрезами «Гусиные лапки», составляет 5 км/ч, что соответствует средней скорости взрослого человека. В связи с этим управлять такой техникой довольно удобно и комфортно

Материалом изготовления фрез является низкоуглеродистая сталь средней плотности, из-за чего при работе с проблемным грунтом ножи нередко подвержены поломкам и деформации

В связи с этим управлять такой техникой довольно удобно и комфортно. Материалом изготовления фрез является низкоуглеродистая сталь средней плотности, из-за чего при работе с проблемным грунтом ножи нередко подвержены поломкам и деформации.

как правильно собрать фрезу на мотоблок .

ФРЕЗЫ НА МОТОБЛОК. ОБЗОР И ИХ СБОРКА

Нажми для просмотра	В этом видео подробно рассказано о фрезах на мотоблок. Вы узнаете о том, какие фрезы бывают. Как отли…       Тэги:

Как собрать фрезу на мотоблок

Нажми для просмотра	Купить мотоблок можно здесь: Большое количество покупателе й новой …       Тэги:

КАК ПРАВИЛЬНО СОБРАТЬ ФРЕЗУ НА МОТОБЛОК»КЕНТАВР»МБ 2013Б-3

Нажми для просмотра	сборкафрез ымотоблок #Украина #Александр Криволап Это не реклама,эт наша сельская жизнь.Делю ь своим…       Тэги:

ФРЕЗЫ НА МОТОБЛОК. СБОРКА НА 4 НОЖА

Нажми для просмотра	При покупке мотоблока у многих начинаются проблемы со вспашкой земли. МОТОБЛОК, то роет ямы на месте…       Тэги:

Фрезы. Как правильно собрать? Мотоблок Хопер 900MQ

Нажми для просмотра	Коротеньки е советы и рекомендац ии по сборке фрез мотоблока хопер 900 mq. Немножко о дисках защиты растени…       Тэги:

Сборка фрезы для FM 643, FM 653

Нажми для просмотра	Почвофреза Garden Scout DIF12 — VT.       Тэги:

Собрать фрезы для мотоблока

Нажми для просмотра	В данном видео мы постаралис ь показать как правильно собрать фрезы к новым моделям мотокульти ваторов…       Тэги:

Правильное расположение ножей зубьев почвофрезы.

Нажми для просмотра	Данное видео — это инструкция по правильной сборке почвенных фрез-рыхли елей (культиват ров) на мотоб…       Тэги:

Как собрать фрезы к культиватору SK-1400 и SK-1600

Нажми для просмотра	Как собрать фрезу к мотоблоку, смех и грех.       Тэги:

Как собрать почвенные фрезы-культиваторы на мотоблок НЕВА

Нажми для просмотра	Представля ем вашему вниманию инструкцию по сборке фрез на мотоблоки и культивато ры.       Тэги:

Как собрать фрезу к мотоблоку, смех и грех

Нажми для просмотра	Сравнение работы фрезы с тарелками и без. Тарелки или диск для защиты растений. Тарелки дают плавность.. .       Тэги:

Инструкция по сборке фрез на мотоблоки и культиваторы

Нажми для просмотра	Инструкция по сборке фрез на мотоблоки и культивато ры Aurora.       Тэги:

Тарелки на фрезы для мотоблока

Нажми для просмотра	Как правильно собрать и настроить фрезу тяжелого мотоблока. Мотоблок и навесное оборудован …       Тэги:

Инструкция по сборке фрез для мотоблоков и культиваторов Aurora

Нажми для просмотра	Практическ ие советы по применению мотоблока с фрезами, сформирова нные из личного опыта. Попутно — прове…       Тэги:

Как настроить фрезу мотоблока

Нажми для просмотра	Извиняемся за то что не снимали видео.Впре ь обещаем исправитьс я.))))))))))       Тэги:

Как пахать огород фрезами

Нажми для просмотра	Как обработать огород, не прилагая больших усилий. Несколько полезных советов при культиваци и земли или…       Тэги:

Доработка стандартных фрез к мотоблоку»ОКА» и понемногу обо всем.

Нажми для просмотра	Помог соседу и за одно снял ролик — как ведет себя ротоватор на сухой земле с травой и гусиные лапки с утяжел…       Тэги:

Несколько хитростей при культивации огорода

Нажми для просмотра	Мотоблок Добрыня (Зирка 41)…детальн о и фрезеровка почвы.Для тех, кто желает …       Тэги:

ИСПЫТАНИЕ — фреза — ротоватор и лапки с утяжелителем (мотоблок)

Нажми для просмотра	Как собрать фрезы на мотоблок.Н верно собранный комплект фрез, сильно замедлит работу или вовсе может…       Тэги:

Мой легкий мотоблок. Фрезеровка почвы.

Нажми для просмотра	Не зная «секрето в» и не имея опыта 99 из 100 начинающих соберут фрезы так как мы покажем. Сборка почвенных.. .       Тэги:

Как собрать фрезы на мотоблок

Нажми для просмотра	Как собрать фрезы на мотоблок iron angel gt90 favorite — ЦЕНА может падать == МЫ ТОРГУЕМСЯ +++ ЗВОНИТЕ == САЙТ …       Тэги:

Секреты сборки почвенных фрез культиватора, мотоблока

Нажми для просмотра	СПАСИБО ЗА ПРОСМОТР И ПОДПИСКУ Компания Tatra Garden благодарит за видеоотзыв . Рады, что наши специалист ы…       Тэги:

Как собрать фрезы на мотоблок ron angel gt90m3 favorite

Нажми для просмотра	Рад Вас видеть на своём канале! Это канал о мотоблоках и различном навесном оборудован ии к ним. Здесь мы…       Тэги:

Как собрать фрезы? Правильно собранная фреза видео на культиватор Tatra Garden HT 100, HT 80, HT 68

Нажми для просмотра	Смотрите видео инструкцию о том, как собрать фрезы на мотоблок. Постоянный технически й эксперт ТМК раскрыв…       Тэги:

ФРЕЗЫ для мотоблоков 105/135. Исправление заводских ошибок.

Нажми для просмотра	В этом видео рассказал и показал как я собирал фрезу от дизельного мотоблока ..полный комплект и…       Тэги:

Ничего лишнего: только сборка фрез для мотоблока и мотокультиватора

Нажми для просмотра	Собираем левую фрезу для мотоблока с соблюдение м зеркальной симметрии Сборка правой фрезы: …       Тэги:

СБОРКА АКТИВНОЙ ФРЕЗЫ ТЯЖЁЛОГО МОТОБЛОКА

Нажми для просмотра	Описание отсутсвует       Тэги:

Зеркальная симметрия при сборке фрез для мотоблока

Как изготовить самодельные фрезы своими руками

Если фрезы износились или возникла необходимость модернизировать культиватор, например, увеличить или уменьшить глубину и ширину культивирования, их можно сделать своими руками.

Во многих случаях такое усовершенствование позволяет улучшить качество обработки почвы, выполнить работу быстрее.

Конструкция этих деталей несложная, поэтому изготовить их можно самостоятельно.

Самый простой способ сконструировать самодельные фрезы «гусиные лапки» для мотоблока своими руками — изучить устройство промышленных фрез и внести свои необходимые изменения.

Следует учесть, что, когда фреза «гусиные лапки» изготавливается своими руками, чертежи для разных типов мотоблоков разрабатываются индивидуально.

На рисунке показан классический вариант 4-рядной промышленной фрезы.

1. Втулка. Для ее изготовления понадобится труба диаметром 50 мм и толщиной стенки не менее 4 мм.
2. Фланец. Изготавливается из стального листа толщиной 5-15 мм. Может иметь форму круга, но проще изготовить в форме квадрата.
3. Стойка ножа. Материал — стальной уголок с полками 63х40 мм. Можно использовать автомобильные рессоры. Нередко стойку изготавливают из стальной полосы. Это самый дешевый вариант, но и самый ненадежный. Во время работы стойка играет роль вертикального плоскореза.
4. Крайний левый нож.
5. Средний нож.

Ножи изготавливаются из инструментальной стали. Многие умельцы для изготовления ножей используют автомобильные рессоры. Формы ножей могут значительно отличаться. Угол их заточки обычно составляет 45°. В процессе работы ножи тупятся, поэтому периодически их нужно затачивать.

С помощью сварочного аппарата ножи привариваются к стойкам, стойки — к фланцам, фланцы — к втулке. Так собирается неразборная конструкция. Некоторые умельцы предпочитают болтовые соединения. Такая конструкция менее надежна, но позволяет легко снимать и менять стойки. Разборную фрезу легче очищать от грязи и намотанных на нее сорняков.

Один из недостатков «гусиных лапок» заключается в том, что во время работы они сильно заглубляются, а это не всегда нужно. Возникает дополнительное усилие на двигатель мотоблока, устает оператор. Чтобы уменьшить заглубление, на ось с обеих сторон устанавливаются колеса, выполняющие роль ограничителей.

https://youtube.com/watch?v=XvMKLjPDB08

В этом случае культивируется только верхний слой почвы. Такой способ обработки очень удобен для сильно заросших и дернистых почв. После первого прохода разрушается дерн. Затем колеса снимаются, проводится повторная культивация на требуемую глубину.

Фреза для мотоблока своими руками изготовляется без особых затрат и усилий. Этот компонент имеется практически во всех заводских комплектах. Но, когда необходимо увеличить ширину или глубину обработки земли, можно собрать и установить дополнительные элементы. Такой апгрейд позволит улучшить продуктивность работы мотокультиваторов и ускорить процесс работы с грунтом.

Мотоблок необходим для выполнения сельскохозяйственных работ: вспашка, культивация, окучивание, уборка урожая.

Мотоблок — незаменимый помощник при работе с земельным участком и культивации грунта. Этот аппарат представляет собой переднюю часть уменьшенного в размерах трактора с плуговыми рукоятями. Он имеет два колеса и двигатель внутреннего сгорания. На рукоятях чаще всего расположены все необходимые кнопки и переключатели управления.

О контроле качества сварных соединений читайте тут.

Процесс сборки фрезы культиватора

Различают две формы ножей:

Заточенные. «Лепестки» легко входят в почву без сцепления с поверхностью. Таким образом уменьшается нагрузка на мотор и снижается расход топливных смесей. Но острыми лезвиями нельзя полностью удалить сорняки, вскорости они снова прорастают

С такими навесами нужно работать осторожно, чтобы не повредить растения и для собственной безопасности;

С полукруглой кромкой. Отличаются безопасностью при эксплуатации

Но при рыхлении возникает большее сопротивление, почвофрезы чаще застряют. С сорняками такие ножи для культиватора справляются более эффективно.

Есть два способа крепления «лепестков»:

• На заклёпках. Элемент неразборный. В этом случае хранить и транспортировать устройство не очень удобно;
• На болтах. Деталь разбирается.

Чтобы собрать фрезу на мотокультиватор, важно соблюдать направление – заточенную часть «лепестка» необходимо располагать по ходу движения машины. Количество секций равно крепёжным пластинам: при их одинаковом расположении возможна установка только трёх элементов. Если они будут смещаться, следует крепить четыре-шесть секций

Ножи нужно предварительно маркировать

Если они будут смещаться, следует крепить четыре-шесть секций. Ножи нужно предварительно маркировать

Количество секций равно крепёжным пластинам: при их одинаковом расположении возможна установка только трёх элементов. Если они будут смещаться, следует крепить четыре-шесть секций. Ножи нужно предварительно маркировать.

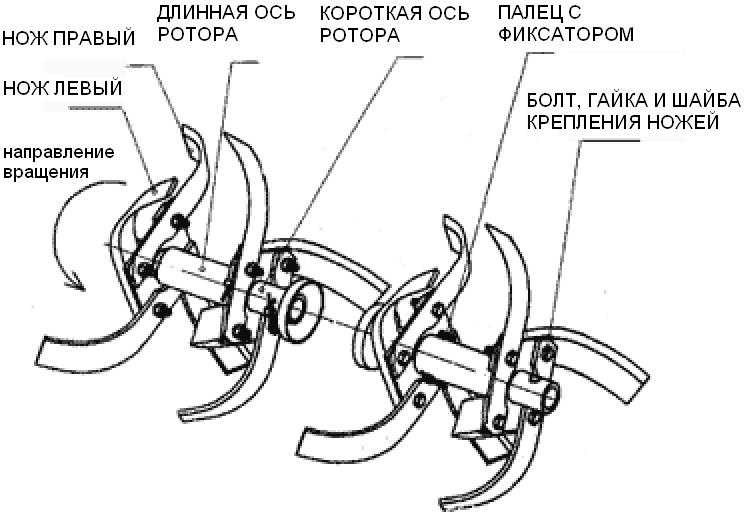

Как собирается почвофреза?

1. При установке трёхлепестковой фрезы первый нож фиксируется на пластине – сначала не нужно полностью затягивать болт. Два оставшихся ножа закрепляются на противоположной стороне пластины;
2. На четырёхлепестковой и шестилепестковой фрезе попеременно крепятся правый и левый ножи. Заранее стоит разделить «лепестки» на правые и левые;
3. При необходимости дополнительную секцию монтируют штифтом;
4. Конструкция закрепляется болтами максимально жёстко;
5. В конце на валу закрепляется защитный диск для предохранения растений от повреждений.
