Как собрать душевую кабину своими руками

Монтаж поддона

Обычно поддон состоит из резервуара и металлического каркаса с направляющими. Однако не все модели имеют стержни, поэтому их установка будет несколько осложнена.

В комплектации бывают пластмассовые ножки, устанавливающиеся на шпильки. Это позволяет регулировать положение поддона и устранить вероятные перекосы.

Фальшборта поддона: установка и регулировка

По краям резервуара крепятся специальные защелки, которые служат для фиксации фальшборта. Его нижняя часть монтируется на угловые кронштейны, которые находятся на установочных шпильках конструкции.

Очень часто защелки имеют недостаточно плотное крепление, поэтому данной фактор нужно учитывать обязательно.

Установка сильфона

Сильфон — это средство для слива воды из поддона, которое также препятствует возникновению неприятных запахов в кабинке. Он монтируется сразу после установки поддона, поэтому при монтажных работах нужно учитывать все нюансы по поводу подключения канализационного слива.

Основной элемент устройства, это клапан, который вставляется через верх и фиксируется снизу специальной гайкой, прикручивающейся к хвостовику.

Приспособление уплотняется силиконовыми прокладками и соединяется с канализацией при помощи специального переходника.

Порядок сборки каркаса

Сборка каркаса и установка панелей не представляет особой сложности, но для удобства монтажа лучше это делать вдвоем.

Панели крепятся на специальные профили, при помощи винтов или другого крепления. Сам каркас крепится к приливу поддона винтовым креплением.

Для более жесткого и надежного крепления, направляющие усиливаются боковыми планками. Далее производится монтаж нижней направляющей для установки дверей.

Верхняя направляющая вставляется в пазы боковых направляющих и фиксируется защелками.

Установка задней панели с оборудованием

В первую очередь после каркаса устанавливается задняя стенка, в которой имеют все необходимые отверстия и крепежи для монтажа механического и электронного оборудования. Сюда входят краны, вентиля, смесители и переключатели.

Также здесь могут быть гибкие шланги с душевым рассеивателем. В некоторых моделях предусмотрено декоративное освещение, вмонтированное радио и другие аксессуары.

Если рассматривать подобные примеры, то сборка душевой кабины Ниагара своими руками, усложнена вмонтированными электронными приборами. В ней имеется декоративное освещение, радио, приспособление для сушки волос.

Установка боковых стекол

Боковые панели монтируются только после установки задней стенки и оборудования. Стеклянные панели заводятся в пазы, сделанные в профилях направляющих. На торцы одевается капроновые или резиновые уплотнения.

Монтаж дверей

Двери устанавливаются в последнюю очередь. Сам процесс зависит от типа дверей. Роликовые двери считаются самыми сложными в установке, так как здесь нужна точность.

Учитывая разнообразие моделей и производителей, процесс монтажа может существенно отличаться, поэтому специалисты рекомендуют посмотреть видео сборки душевых кабин своими руками, которое легко можно найти в интернете.

Фото душевой кабины своими руками

Расскажите вашим друзьям

Рекомендации, как выбрать устройство.

Для выбора габаритов кабинки, подготавливают картонный трафарет с необходимыми параметрами. По нему определят месторасположение кабинки и нужную модель.

Поддоны изготавливают из пластикового материла, либо изделия усиливают стеклотканью. Если выбрать поддоны из дешевого материала, они будут прогибаться под весом человека. Крепежи для установки поддона должны быть надежными.

Кабинки способны выдержать давление жидкости не более пяти атмосфер. При более высоком показателе давления в сети устанавливают редукторы. При низком давлении в водопроводе также надо подбирать соответствующую модель.

Инструкция по монтажу элементов душевой кабинки на поддон

Самостоятельную сборку можно начинать с установки любой боковой стенки. Соединение боковой панели и задней стенки выполняется по вертикали. На этом этапе устанавливаем элементы без их прикручивания к поддону.

Выполняя установку данных панелей, уделяйте внимание горизонтальной стыковке всех 3 элементов. Следите за тем, чтобы границы в точности совпадали

Не обделяйте вниманием и те места, где панели стыкуются с фасадной стороной. Их нужно уложить так, чтобы образовалась прямая линия. Далее вам нужно взять профильный каркас, предназначенный для монтажа дверей, установить его спереди и закрутить шурупы.

После монтажа всех стенок можно переходить к установке крыши

Ее нужно осторожно поставить наверх. На этом этапе вам понадобится помощник

Он будет придерживать крышу в правильном положении, а вы будете ее прикручивать, или наоборот.

Далее вам необходимо будет установить своими руками верхнюю конструкцию на ранее смонтированный поддон. При установке все выровняйте, проверьте правильность установки. Перед закреплением вы можете мягко передвигать конструкцию на поверхности, пока не установите ее в нужном положении. Это достаточно просто делается. Нужно лишь зрительно определить зазоры. После установки крыши на полагающееся ей место конструкцию необходимо будет закрепить. Для этого сзади нее закручиваются шурупы.

Очень важно тщательно загерметизировать швы и всевозможные места протекания воды. Как правило, силикон приходится накладывать только сзади, но иногда может возникнуть необходимость в его использовании и спереди

Верх крыши необходимо герметизировать в последнюю очередь, после того как гидробокс будет установлен на свое место и будут смонтированы двери.

В процессе самостоятельной установки ресничек и роликов обязательно обратите внимание на то, как будут располагаться двери во время накрутки элементов. Они должны быть размещены точно в таком положении, как будут смонтированы на каркас

Сначала выполняется установка верхних роликов, после этого двери вывешиваются на профиле и вставляются нижние ролики, в которых имеются эксцентрики.

Далее необходимо установить передние боковые стекла конструкции в пазы вертикальных профилей. После монтажа боковых передних стекол можно приступать к устройству дверей. Если после завершения монтажа магниты будут прилегать друг к другу недостаточно плотно, их нужно будет отрегулировать. Для этого закрутите шурупы в двухроликовых держателях или же поверните эксцентрики на однороликовых держателях. На этом монтаж кабины завершен. Теперь вы знаете, как выполняется сборка и монтаж душевой кабины своими руками. Выбор душевой кабины: моноблок, сборная, душевая кабина совмещённая с ванной, кабина-сауна смотрите .

Душевые кабины, благодаря своему удобству и широкому функционалу, постепенно вытесняют традиционные ванны в малогабаритной квартире. Однако монтаж душевой кабины значительно сложнее установки ванны. Тем не менее, эту сантехнику можно собрать самостоятельно, если использовать правильные инструменты, качественные материалы и следовать инструкции, как установить душевую кабину своими руками. В данной статье вы найдете подробную информацию, как правильно собрать душевую кабину.

Этапы сборки и подключения душевой кабины

Если владелец принял решение не нанимать рабочих для установки душевой кабины, а выполнить эту работу самостоятельно, то важно понимать всю необходимость и ответственность этого процесса. Основные задачи, которые необходимо выполнить при установке душевой кабины:

Основные задачи, которые необходимо выполнить при установке душевой кабины:

• Присоединение конструкции к водоснабжению.
• Подведение к кабине питания.
• Подведение канализации.
• Максимально тщательная и добротная герметизация всех стыков и швов.

Собирать душевую кабину непросто, а делать это в условиях небольшого помещения ванной комнаты еще и неудобно. Поэтому специалисты советуют придерживаться строгих рекомендаций по очередности работ, что позволит максимально упростить процесс и гарантирует хороший результат.

Первым этапом работ по сборке душевой кабины является сборка поддона
. Для этого поддон необходимо перевернуть вверх ногами и вкрутить на положенные места длинные шпильки. После того, как на шпильки накручены гайки и шайбы, можно надевать непосредственно каркас. Стандартно поддон выполняется из стекловолокна, поэтому при работе с ним следует учитывать (работать в перчатках).

Выставляем длину ножек по уровню

После того, как все крепежные элементы накручены, выполняется подгонка поддона по уровню пола: как правило, под ножки устанавливаются кронштейны, которые и являются опорой для поддона.

Подключение сифона

Когда поддон окончательно закреплен, следует этап подключения сифона
. Чаще всего для этих целей используется автоматический сифон (ножная затычка для стока). Для грамотного проведения работ необходимо использовать только качественный сифон, а не изогнутый кусок трубы, и работать с помощью водопроводного ключа.

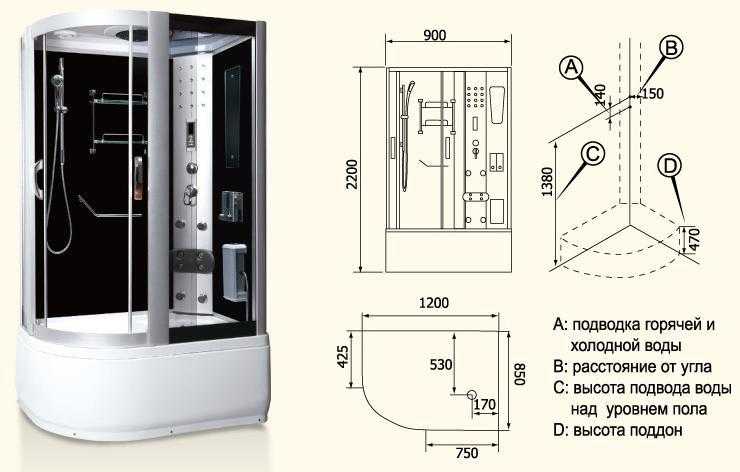

Одновременно следует начать подключение водоснабжения

Для этого важно предусмотреть наличие тройника для холодной и горячей воды. При этом важно тщательно обработать все стыки специальными герметиками или ФУМ-лентой, чтобы исключить вероятную течь

Проверить все стыки следует несколько раз, чтобы не столкнуться с протеканием после окончательного монтажа кабины: в таком случае переделывать придется гораздо больше.

Схема подключения электрики

Подавляющее большинство современных душевых кабин нуждается в подведении электропитания
, поэтому в ванной комнате необходимо заранее провести специальную розетку для помещений с высокой влажностью.

После выполнения этих работ можно начинать монтаж стенок
. Сборка в каждом конкретном случае зависит от модели душевой кабины и ее конструктивных особенностей. Стандартным способом крепления являются обычные болты, а для дверец используются роликовые механизмы.

При этом некоторые недобросовестные производители могут экономить на системе креплений: в случае, если возникают какие-либо сомнения в надежности тех или иных механизмов креплений, их предпочтительно заменить на более прочные и качественные.

При сборке следует работать по следующей схеме:

• смазать герметиком все пазы и аккуратно вставить в них стекла;
• скрепить стойку с аркой с помощью саморезов;
• на стекло надеть уплотнитель;
• промазать место для основной направляющей в поддоне;
• установить стекла с должной аккуратностью;
• обработать все стыки и места соприкосновения герметиком.

Когда стены установлены, можно приступать к установке дверей
: как правило, двери в душевых кабинах работают на верхних и нижних роликах. Механизм закрывая дверей можно регулировать, отлаживая ролики, чтобы добиться наилучшего смыкания стенок.

Последним этапом работ по установке и сборке душевой кабины является монтаж крыши
. В конструкцию крыши монтируется лейка со шлангом, вентилятор и динамик

При выполнении работ крайне важно проклеивать все элементы герметиком, что избежать шума и протечек воды

Установленная и подключенная кабина должна быть проверена: следует отрегулировать ножки, чтобы поддон был ровным, отладить все элементы и проконтролировать все стыки на наличие протечек, ликвидировать вероятные лишние шумы (например, от динамика). В установленной кабине принимают душ и по результатам процедуры осуществляют доработку.

В следующей статье мы расскажем своими руками.

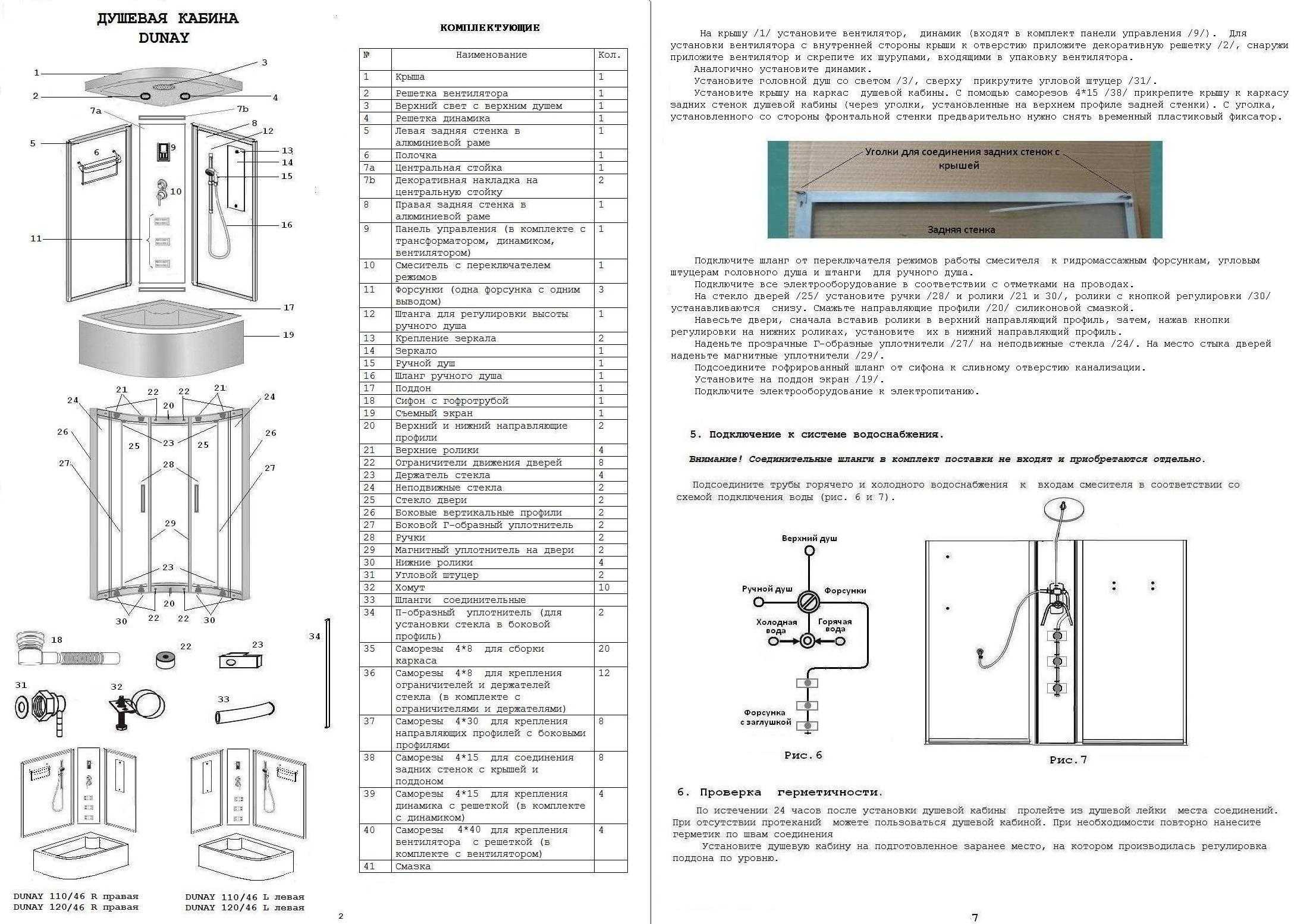

Инструкция по сборке душевой кабины Villagio SW 6090:

Сборка душевой кабины Villagio SW 6090 может быть выполнена с помощью следующих шагов:

1. Внимательно изучите инструкцию по сборке, которая идет в комплекте с душевой кабиной. Определите все необходимые компоненты и инструменты для сборки.
2. Установите поддон душевой кабины на ровную и устойчивую поверхность. Убедитесь, что поддон правильно выровнен и не имеет наклонов.
3. Установите заднюю и боковые стены душевой кабины, собирая их по специальным маркировкам и инструкциям.
4. Установите верхнюю часть душевой кабины, соединив ее с задней и боковыми стенами. Проверьте, что все детали прочно закреплены и надежно фиксируются.
5. Установите на место двери и фиксаторы, следуя инструкциям. Убедитесь, что дверь открывается и закрывается легко и надежно.
6. Подключите смесительную арматуру и душевую гарнитуру к подводкам воды, следуя установленным правилам безопасности и инструкциям по монтажу.
7. Проверьте работу душевой кабины, аккуратно проверяя каждую функцию и настройку. Убедитесь, что вода не протекает и все компоненты работают безупречно.
8. При необходимости, закрепите душевую кабину к стене или полу, следуя инструкциям и используя рекомендуемые крепежные элементы.
9. При необходимости, установите дополнительные аксессуары, такие как полки или держатели для шампуня, следуя инструкциям и рекомендациям производителя.
10. После завершения сборки, тщательно очистите душевую кабину от пыли и грязи, используя мягкую ткань и негорючие моющие средства.

При сборке душевой кабины Villagio SW 6090 следуйте указанным шагам и инструкциям, чтобы гарантировать безопасность и правильную работу установки.

Как собрать душевую кабину Villagio SW 6090?

Сборка душевой кабины Villagio SW 6090 несложна и может быть выполнена без участия профессионалов. Вам понадобятся следующие инструменты и материалы:

1. Руководство по сборке, поставляемое в комплекте с душевой кабиной.
2. Стандартный набор инструментов: отвертки, ножовка, ключи и т.д.
3. Герметик для установки и герметизации кабины.
4. Уровень и мерная лента.
5. Рукавицы и защитные очки.

Перед началом сборки рекомендуется прочитать руководство по сборке и ознакомиться со всеми деталями кабины. Внимательно следуйте инструкциям и не пропускайте ни одного этапа.

Вот основные шаги сборки душевой кабины Villagio SW 6090:

Подготовьте место установки кабины. Убедитесь, что пол и стены готовы принять установку и соответствуют требованиям кабины.
Соберите основную раму кабины, следуя инструкциям из руководства по сборке

В этом процессе важно правильно ориентировать детали и удостовериться, что образуется прочная конструкция.
Установите стены кабины
Обратите внимание на правильную позицию каждой стены и проверьте их герметичность.
Установите дверь кабины, следуя инструкциям из руководства по сборке. Убедитесь, что дверь открывается и закрывается легко и плотно, обеспечивая надежное герметическое соединение.
Установите смеситель и душевую лейку, подключив их к соответствующим водопроводным системам.
Проверьте работу кабины, запустив воду и проверив ее герметичность, а также работу всех функций.
Закрепите кабину на стенах и полу с помощью герметика, чтобы обеспечить ее надежную и безопасную фиксацию.
Очистите кабину после сборки, убедитесь, что она полностью готова к использованию.

После завершения этих шагов вы можете наслаждаться комфортной и уютной душевой кабиной Villagio SW 6090. Если вам требуется дополнительная информация или помощь, обратитесь к руководству пользователя или обратитесь в службу поддержки производителя.

Виды

Душевые кабины могут быть различными по своим свойствам, функционалу и конструкции. Они бывают открытые, то есть не имеют потолка и задней стенки, а только дверцы. Иначе такую кабину называют душевым уголком. И также есть закрытые или гибробоксы, они могут находиться в любой части квартиры, где есть подача воды и слив. Такие душевые изолированы сверху и по бокам, имеют различные геометрические формы в зависимости от поддона (круглые, полукруглые, угловые, квадратные, прямоугольные). Установить душевой бокс с открытым верхом довольно проблематично, нежели закрытую кабинку. Нужно тщательно подготовить пол и стены, выровнять их и устранить трещины, обеспечить качественную гидроизоляцию.

Все устройства для душа можно подразделить на несколько видов.

• Душевая кабина
  – это или открытая, или закрытая конструкция, которая, несмотря на простейшие её функции, оборудована большим выбором насадок. Обычно такие устройства являются бюджетным вариантом для потребителя.
• Душевой бокс
  может быть только закрытым и иметь одну или несколько функций. Он оборудован поддоном с более высокими бортами. Поддон может иметь различную геометрическую форму.

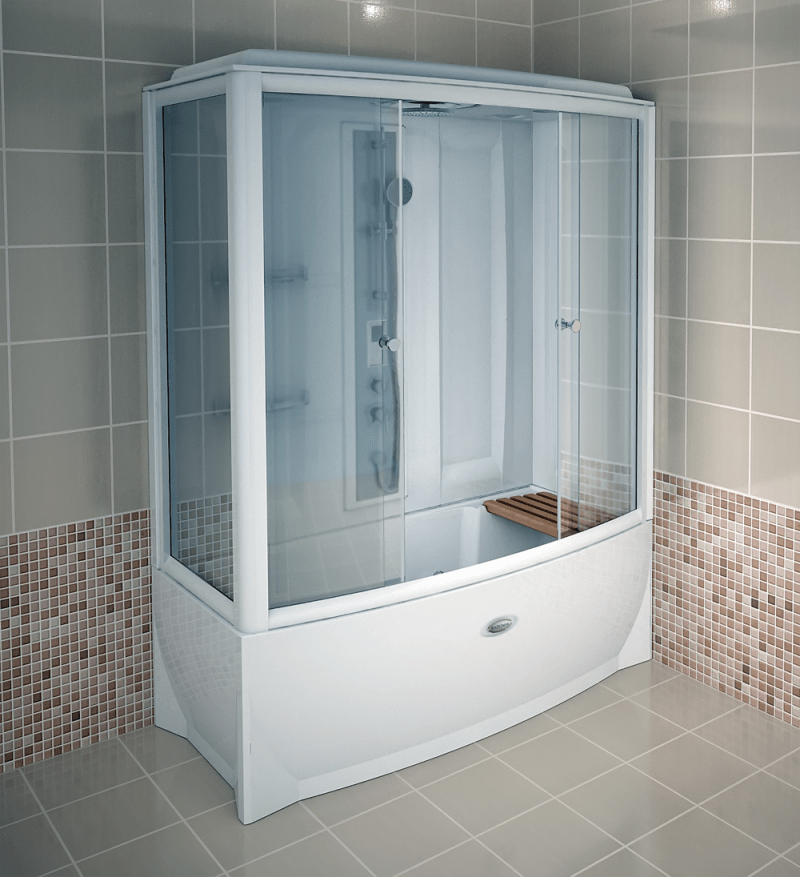

• Душевой бокс с ванной
  способен сочетать в себе как душевую кабину, так и стандартную ванну. Функционал такого устройства удивит богатым списком дополнительных опций. Поддон же довольно объемный и вместительный, чем и похож на привычную ванну.

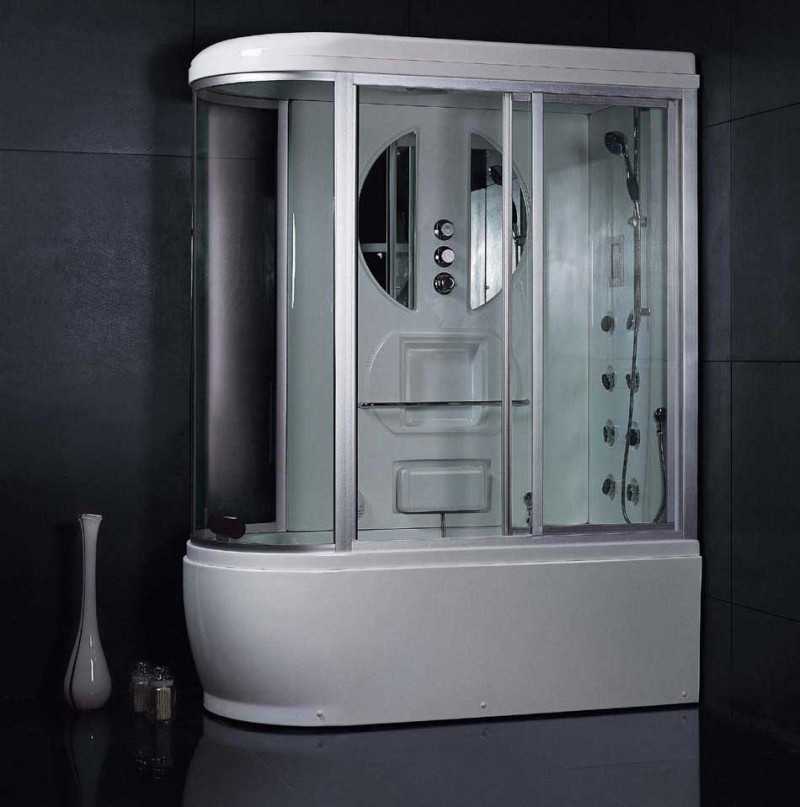

• Гидромассажная кабина.
  Эта разновидность закрытых гидробоксов отличается от остальных кабин тем, что включает в себя функцию гидромассажа, которая осуществляется при помощи различных сменных насадок.
• Гидромассажный бокс
  тоже закрытый по своему типу конструкции. Он включает в себя гидромассаж, но в отличие от гидромассажной кабины струи воды направлены вертикально за счет форсунок, которые встроены в заднюю стенку.

• Гидромассажный бокс с ванной.
  Такое устройство довольно габаритное, оно имеет вместительный и длинный поддон с бортами как у ванны, что позволяет принять душ и расслабиться в ванной. Форсунки, которые вмонтированы по всему поддону, позволяют насладиться гидромассажем.

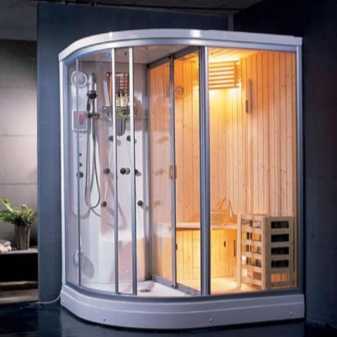

• Гидромассажный бокс с сауной
  включает в себя функцию «турецкой бани», а также за счет высоких температур можно достичь эффекта русской или финской бани. Размеры такой кабины в разы больше стандартной, для удобства встроены сидения.

Сборка кабинки и крепление к поддону

Перед тем как начать установку панелей, нужно убедиться, что на них установлено все необходимое оборудование, которое входит в комплектацию модели.

Определить места крепления: возможно, моделью уже предусмотрены технологические отверстия. Если на задней панели имеется зеркало, то при его креплении не используется ключ

Гайки аккуратно затягиваются вручную. Нужно закрепить аксессуары, которые входят в комплектацию модели.

• Монтаж панелей на поддон следует начинать с задней стенки. Аккуратно ее подняв и поставив, надежно закрепить.
• Выполнить монтаж боковой панели, при ее креплении произвести вертикальные соединения с задней стенкой.
• Закрепить подобным способом обе боковые панели.

При соединении панелей с поддоном должно быть абсолютное совпадение границ элементов, появление ненужных расстояний приведет к нарушению герметизации конструкции.

Как устанавливать каркас

Обычно каркас состоит из 4 профилей. 2 из них вертикальные и 2 полукруглые. После определения, где должен быть верхний полукруглый профиль и где нижний, необходимо шурупами закрепить их и боковые. Затем при помощи шурупов с ограничителями по длине ввинтить в полукруглые профили.

Установка стенок

1. В том случае, если стекла не промаркированы, то определить верх нужно самостоятельно. Сделать это просто: сверху отверстий будет больше. Если направляющие тоже не имеют никаких отметин, то определяющим фактором будет толщина, тонкая — нижняя направляющая, более широкая — верхняя.

2. Чтобы выполнить монтаж стекла к аркам ограждения, нужно немного поднять стекло и промазав его герметиком, поставить обратно. Потом нужно закрутить винт в прижимной лапке.

3. Стекла в стойках имеют пазы, выполнить монтаж к арке.
4. На стекла необходимо надеть силиконовый уплотнитель.
5. Обработать герметиком поддон и поставить стекла.
6. Следующим этапом будет установка боковых панелей, места стыков нужно промазать силиконом.
7. Закрепление задней части кабинки.

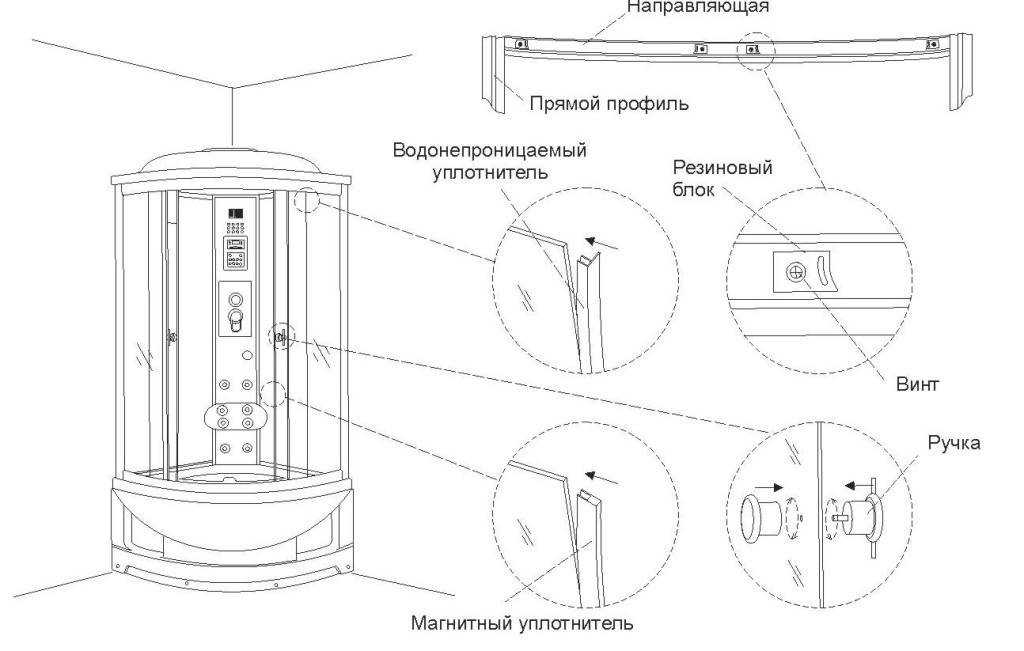

Монтаж двери душевой кабины

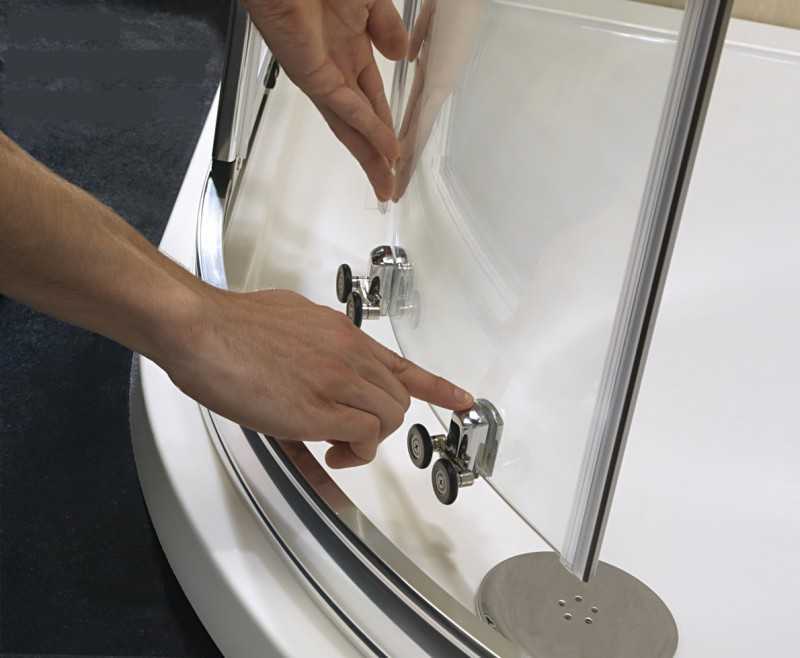

На края надевается силиконовый уплотнитель, устанавливаются ролики. Верхние направляются вертикально, а нижние можно оттягивать при монтаже

После установки двери важно настроить их положение, они не должны пропускать воду

Справка! Монтаж душевой кабины требует профессионализма, смекалки, определенных знаний, практических умений. Далеко не каждый может самостоятельно выполнить какие-либо сантехнические или ремонтные работы.

Общая конструкция душевой кабины

Поддон присутствует в любом варианте изделия, он предназначен для сбора и стока воды. Чаши выпускают с высокими и низкими стенками. Есть модели, в которых каркас с дверками крепят непосредственно к полу, но тогда поддон делают самостоятельно из кирпича, бетона с кафельным покрытием. Материалом чаши служит чугун, сталь, акрил, фаянс, керамика, натуральный камень и даже древесина.

Душевая кабинка включает конструктивные элементы:

• Каркас. Необходим конструкции для устойчивости. Его делают из алюминия или нержавеющей стали. Состоит из труб, соединенных элементами крепежа. Иногда отказываются от каркаса в пользу стационарного основания или ограждения в виде пластикового борта.
• Стенки и дверки. Образуют закрытое пространство от брызг, разлетающихся по санузлу. Материалом служит полиакрилат, полистирол, закаленное стекло, стенки делают разной формы. Створки выполняют из аналогичных материалов, они бывают раздвижными и распашными внутрь и наружу. Для герметичности используют прокладки.
• Сифон. Служит для отвода стоков, предупреждает проникновение запаха из канализационной системы. Обычно верхнее отверстие закрывается пробкой, чтобы набрать воду в поддон.
• Душевая панель. Это плоскость, с помощью которой управляется работа душа. В недорогих моделях есть два режима работы с ручным управлением. В элитных моделях работа (функций может быть больше 10) осуществляется автоматикой или электронной схемой.
• Крыша. Служит критерием деления кабинок на открытый и закрытый тип. Первый вид менее дорогой, т. к. несложный, позволяет сушить внутренность кабинки естественным способом. Закрытые типы длительно сохраняют тепло, но требуют регулировки показателей микроклимата. Модели с крышей часто продают в уже собранном виде.

С каким поддоном у вас душевая кабина?

С высоким
46.43%

С низким
53.57%

Я еще выбираю
0%

Проголосовало: 56

Как собирать?

Стандартный гидробокс включает в себя следующие составляющие:

• поддон;
• створки с функцией дверей;
• механизм для подачи в кабину воды;
• крыша.

Для начала следует подготовить необходимые инструменты для успешной сборки:

• сифон;
• шайбы;
• острый нож;

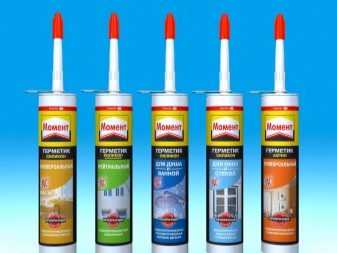

• силиконовый герметик;
• строительный уровень;
• гаечные ключи;
• кисточки;
• перчатки.

Следующим этапом будет подбор места монтажа кабины и его подготовка.
Нудно быть бдительным: установка душевой кабины предусматривает наличие ровной и гладкой поверхности для монтажа. Изначально нужно устранить дефекты, максимально удобно подвести воду и систему канализации, необходимо помнить, что слив кабины должен располагаться очень близко к общему сливу. Это упростит процедуру подключения к канализации.

Если все сделать правильно, то можно переходить к этапу установки стенок и дверей. Это с легкостью можно сделать при помощи инструкции, которая прилагается к деталям кабинки. В поддоне находятся специальные отверстия, в которые при помощи винтов закрепляются стенки. Аналогично прикрепляются двери, только они могут отличаться открытием – они либо распахиваются, либо раздвигаются. Но вначале придется установить специальный дверной крепеж.

Завершает монтаж душевой кабины установка верней части, а точнее крыши.
Ее монтаж происходит в соответствии с прилагаемой схемой. Тут стоит быть предельно осторожными, так как некоторые модели гидробоксов предусматривают встроенную в крышу подсветку. Изоляция должна быть сделана на высшем уровне, и вода не должна соприкасаться с контактами. Обработать нужные места защитным герметиком, после чего можно переходить к крепежу дополнительной фурнитуры.
