Установка кикстартера на скутере 50 кубов
Почему кик стартер заедает на мопеде
Заклинила ножка кик стартераКостя16
: Только что катался на своем восходе и произошла такая проблема,ехал примерно при скорости 80 км/ч минут 6,потом двиг странно заглох на ходу ну я почти затормозил и воткнул первую скорость но он не зовелся,потом стоял дрынькал сначало не чё не заводился,потом через минут 5 начал заводится но глох через секунд 10,ну короче я пару раз так пробовал заводить и в конце концов заклинила ножка кик стартера,и с толчка тоже не заводится,тупо колесо заднее клинит,помогите пожалуйстя что мне делать?
: ага ножка кик стартера заклинила клинанул движек а не ножка! снимай движек разбери, негодные детали после клина замени, поршневую скорее всего можно уже выкинуть, вот впринцепе и все)) ты разбери и сфоткай фотки на форум, а там мы тебе подскажем.
: Это надо двиг половинить?
: для начала просто поршневую сними, скорее всего она клинанула
The_Lich_King
: У меня тоже кик стартер и колесо было заклинены. Посмотрел поршневую оказывается в цилиндре чуть-чуть ржавчины и немного в коленвале почистил вроде норм стало(Но у меня он просто стоял долго). Так что я думаю изучение поршневой поможет. Возможно что то с подшипниками.
: Я думал мож чё с коробкой,хотел посмотреть,но не смог снять левую крышку с двига
Фотоотчет: Обслуживание кикстартера китайского скутера 139QMB (50-80CC)
Пока скутер еще новенький и на деталях кикстартера остается заводская смазка — кикстартер работает исправно: легко и без проскальзований проворачивает двигатель, не скрипит и самое главное — после запуска всегда возвращается на свое место, а не висит соплей.
А как только заводская смазка кончится, детали кикстартера прикипают друг к другу и тут начинаются проблемы: то скрипит, то проскакивает, то на место не возвращается. Думаю такая ситуация знакома многим владельцам китайских скутеров в особенности скутеров оснащаемых двигателями серии 139QMB.
Чтобы избежать подобной ситуации — не реже одного раза в сезон разбирайте кикстартер и смазывайте его детали. Разборка и смазка времени много не занимает, особо сложно там тоже ничего нет, поэтому не ленитесь и вовремя обслуживайте свой и скутер и все технические проблемы будут обходить вас стороной.

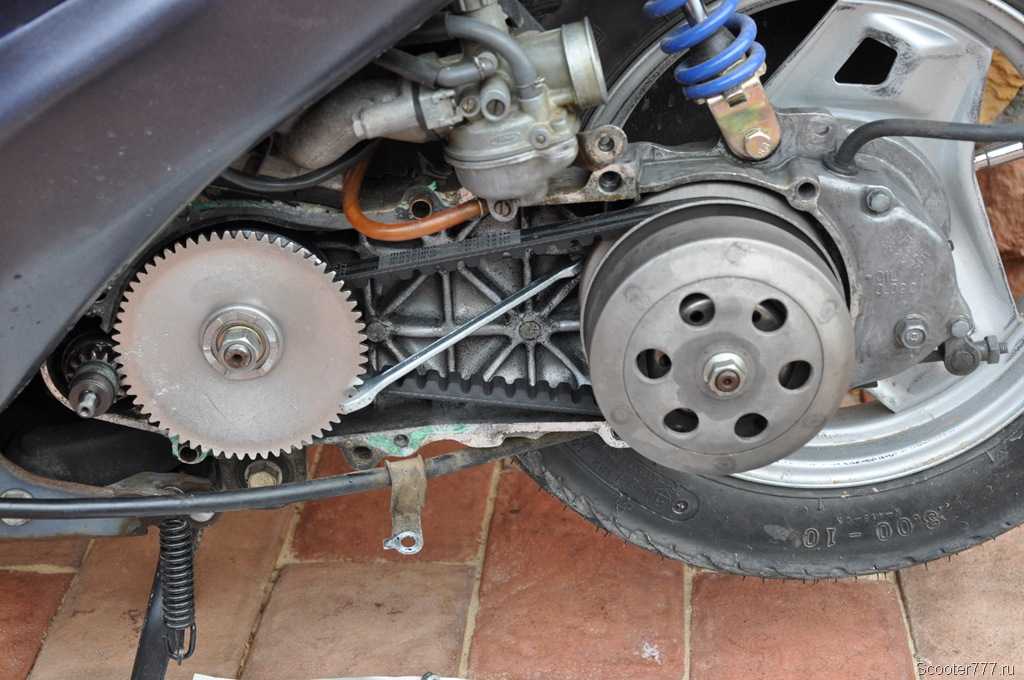

Чтобы разобрать и смазать механизм нужно сначала снять крышку вариатора

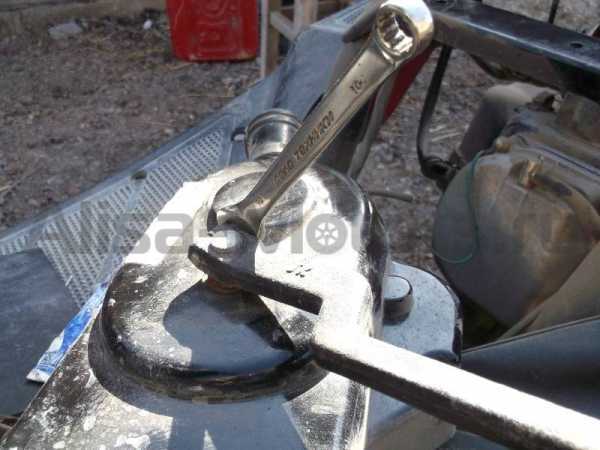

Потом открутить болтик на заводном рычаге, вытянуть его из рычага и потом только снять сам рычаг

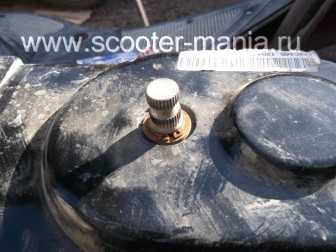

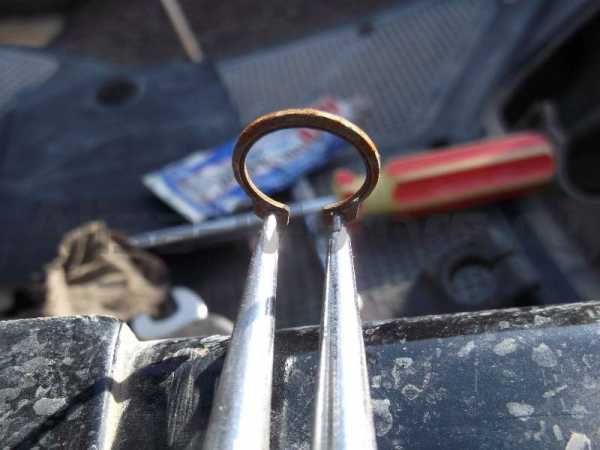

Вал, который нам нужен фиксируется стопорным кольцом. Снимаем кольцо специальным съемником для стопорных колец или мучаемся и снимаем его при помощи пары гвоздей и такой-то матери…

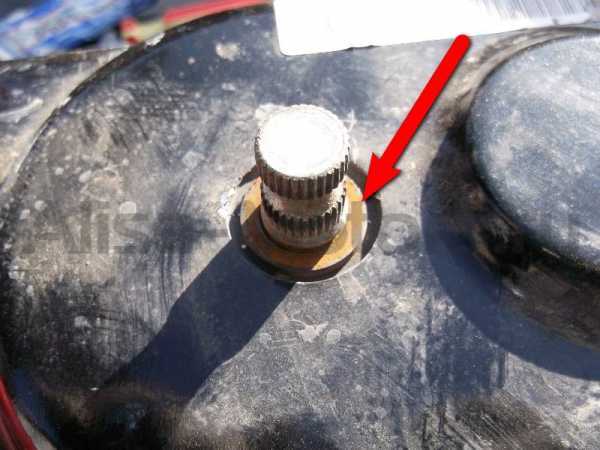

Под кольцом стоит упорная шайба — это очень важный девайс! При разборке не теряйте ее!

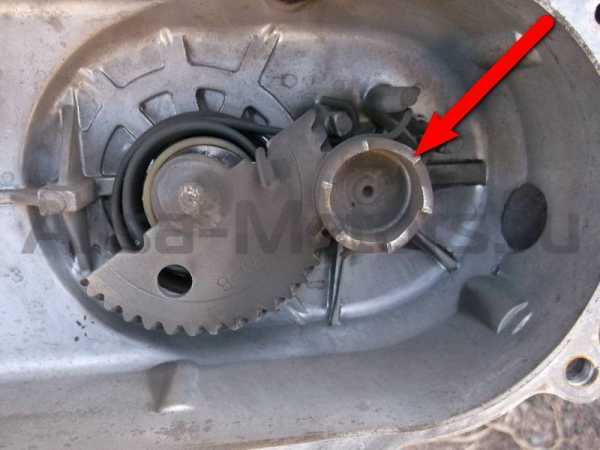

Вынимаем из крышки «грибок»

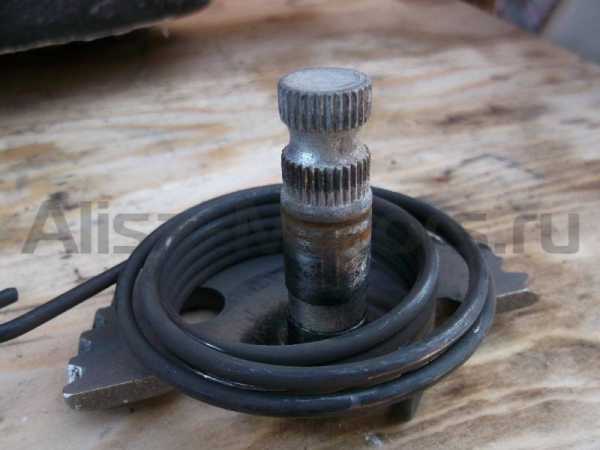

Вынимаем вал с пружиной
Тем места, которыми детали контактировали с крышкой вариатора перед обратной сборкой тщательно отмываем и смазываем. Смазку можно использовать любую, но лучше использовать медную пасту. Если таковой у вас нет — мажьте обычным литолом.

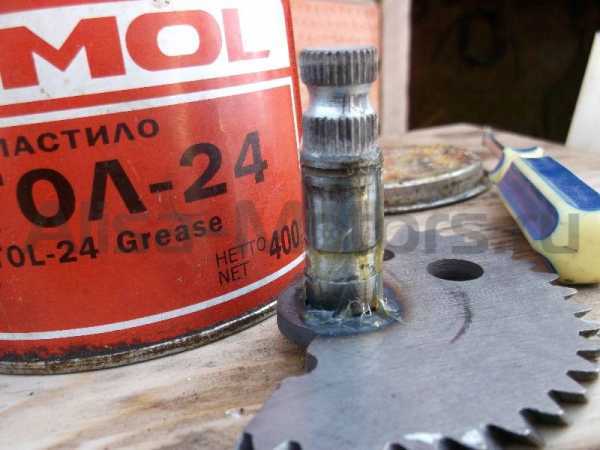

Наносим смазку сначала на вал
Вставляем вал в крышку, заводим пружину
Переворачиваем крышку, укладываем на вал упорную шайбу и фиксируем вал стопорным кольцом
Смазываем ось «грибка»
Отводим зубчатый сектор вала таким образом, чтобы заваренный зуб зашел за «грибок»

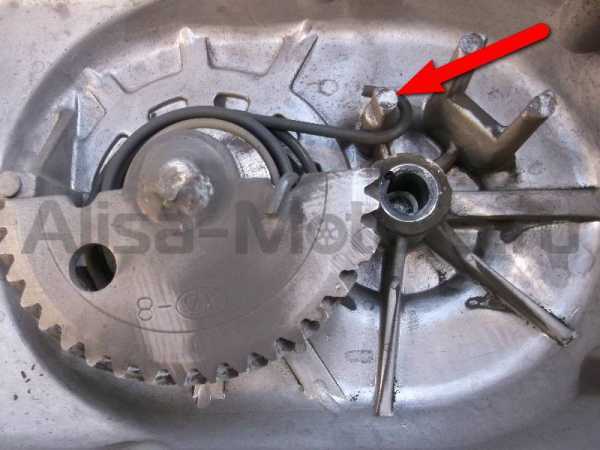

Вставляем в крышку «грибок» следя при этом, чтобы его пружинная скоба зашла между двух уступов
На этом наше обслуживание заканчивается. Осталось только установить обратно крышку и одеть на вал заводной рычаг.
Как снять стартер с двигателя скутера
Откручиваем два болта (помечены стрелками) на крышке главной передачи, разъединяем клеммы провода.
На скутере с двигателем 139QMB для того чтобы снять стартер придется убирать подседельную емкость, отсоединить впускной патрубок карбюратора и отвести его в сторону.
Откручиваем болт на клемме провода
Откручиваем два болта на крепежном фланце
Вставляем отвертку с плоским шлицем в специальную прорезь и потихоньку раскачиваем стартер.
Информацию о ремонте стартера вы найдете в статье: Ремонт стартера скутера
Ну и в заключении рассмотрим процесс снятия на скутере с двигателем 157 QMJ.
Итак, опять же откручиваем два болта на фланце
Откручиваем болт на клемме
Снимаем окончательно, не забываем при этом закрыть тряпкой отверстие в картере.
Ремонт кикстартера скутера | Мото блог
Кикстартер используется для того чтобы завести двигатель. Если у вас не работает электростартер, на помощь придёт данное устройство. Но в ходе эксплуатации кикстартер может сломаться. Происходит это из-за многих факторов, например чаще всего он ломается из-за неправильного обращения. Если же вы будете бить, или резко нажимать ножку кикстартера, вы рискуете тем, что вскоре он сломается, не выдержав такую нагрузку. Также кикстартер ломается из-за непрочного металла. Допустим, японский корпус вариатора намного крепче и сделан он из качественного металла. Китайские же вариаторы намного хуже, ведь даже на глаз можно определить его плохое состояние. Давайте рассмотрим основные поломки ,возникающие при неправильном обращении с кикстартером.
3 Особенности улучшения карбюратора, ГБЦ и вариатора
После отключения заглушек необходимо приступать к следующим шагам по тюнингу. Для начала рекомендуется заменить заводской глушитель на улучшенный вариант с резонатором. Среди известных моделей можно выделить Laser X, Technical Next или Leovince. После установки новой трубы необходимо правильно настроить трансмиссию. Такие изменения позволят поднять показатель максимальной скорости на 7-10 километров в час и улучшить разгонную динамику.
Глушитель с резонатором для скутера
Далее следует установить и новый карбюратор с увеличенным диаметром диффузора. Для моделей китайских мопедов с кубатурой до 150 см3 лучше всего приобретать карбюраторы с диаметром хода на 17,5-20,5 миллиметров. Какого производителя выбирать, решать исключительно владельцу, однако некоторые специалисты советуют приобретать модели недорогих и достаточно надежных карбюраторов производства DellOrto. При проведении всех вышеперечисленных работ рекомендуется также установить тюнингованный вариатор, его проще будет своими руками настраивать под новые параметры, так как он имеет более совершенную структуру. Можно выбрать модели итальянского производителя Polini, которые оснащаются специальной системой смазки основного штока.
Но самым эффективным способом реально поднять мощность малокубатурного скутера – это установка новой цилиндро-поршневой группы увеличенного объема
При этом важно помнить, если проводить тюнинг скутера с установкой улучшенной поршневой группы, настоятельно рекомендуется проверить степень износа коленвала и подшипников, так как если они в плохом состоянии, тюнинг полностью “убьет” их уже через 1000-2000 километров пробега на новых параметрах. На этом множество желающих затюнинговать свой скутер останавливаются, особенно если речь идет о двигателе вроде 139qmb
Дальнейшие действия можно отнести к гоночному тюнингу, и по затратам и объему работы они сравнимы с приобретением нового, более мощного и объемистого скутера на 150 или 225 кубов со спортивными характеристиками
Дальнейшие действия можно отнести к гоночному тюнингу, и по затратам и объему работы они сравнимы с приобретением нового, более мощного и объемистого скутера на 150 или 225 кубов со спортивными характеристиками.
Цилиндро-поршневая группа увеличенного объема
Еще один вариант технического тюнинга – установка обогатителя карбюратора. По сути дела – это небольшой дополнительный карбюратор, который соединяется с основным посредством трех выпускных каналов. Иногда данную деталь называют автоматическим пусковым обогатителем. Кроме того “гоночный” тюнинг мопедов подразумевает установку усиленного коленчатого вала, шатуна и замену заводских подшипников. Только такие изменения способны выдержать новые нагрузки, которые появятся с увеличением мощности двигателя.
Технические характеристики двигателя 163FML
| Тип | 4х-тактный, одноцилиндровый, с воздушным охлаждением |
| Рабочий объем цилиндра, куб.см. | 197 |
| Диаметр и ход поршня, мм | 63,5×62,2 |
| Мощность, кВт (л.с.) при, об/мин | 10,1 (13,7)/7500 |
| Макс, крутящий момент, Н.м при, об/мин | 14,0/6500 |
| Степень сжатия геометрическая | 9,0:1 |
| Система запуска | электрический и кик-стартер |
| Система смазки | масляный насос |
| Система зажигания | бесконтактная, конденсаторная |
| Топливо | бензин с октановым числом не менее 90 |
| Масло | моторное масло для четырехтактных двигателей SAE15W/40 |
Устройство двигателя 157QMJ
В данном руководстве рассматриваются двигатели типа 1Р57QMJ, устанавливаемые на скутера с рабочим объемом от 125 до 180 куб. см. (152QMI, 162QMK), однако подобное устройство имеют и двигатели типа 139QMA/B, с минимальными разницами в конструкциях трансмиссии, КШМ и ЦПГ.
Также подобное устройство имеют двигатели 158QMJ и 153QMJ.
Двигатель 158QMJ
Двигатель 158 QMJ,является модификацией двигателя 157QMJ, но при всей схожести конструкции, фактически не имеет с ним ни одной взаимозаменяемой детали. Этот двигатель устанавливается на скутеры концерна QJ, в частности Stels и Keeway и Vento. По качеству исполнения, техническим и ездовым характеристикам эти два двигателя (157QMJ и 158QMJ) мало чем отличаются.
Технические характеристики двигателя 158QMJ
Система охлаждения: Принудительное воздушное Объём цилиндра: 149,6 Диаметр поршня: 58 мм Максимальная мощность: 5,6 кВт при 7500 об/мин Максимальный крутящий момент: 7,6 Нм при 6000 об/мин Обороты холостого хода: 1700 +/- 100 Запуск двигателя: электростартер и кикстартер Трансмиссия: Автоматическая интегральная трансмиссия (вариатор) Вес: 27 кг
Двигатель 152QMI
Технические характеристики двигателя 152QMI:
1 цилиндр , 4-х тактный, воздушно-принудительное охлаждение , автоматическая интегральная трансмиссия Рабочий объем см. куб. : 124.58 (dцилиндра=52.4 мм) Рабочий ход поршня, мм: 57.8 Макс. Мощность для dцилиндра=52.4 мм (КВт/об. в мин.): 6.3/7500 Макс. Кутящий момент dцилиндра=52.4 мм (Нм/об. в мин ): 9/6500 Частота холостого хода (об. в мин): 1500±100
Двигатель D1E41QMB
Технические характеристики двигателя D1E41QMB
1 цилиндр , 2-х тактный, воздушно-принудительное охлаждение , автоматическая цепная трансмиссия Рабочий объем см. куб. : 49.6 (dцилиндра=41.0 мм) Рабочий объем см. куб. : 54.58 (dцилиндра=43.0 мм) Рабочий ход поршня, мм: 37.5 Макс. Мощность для dцилиндра=41.0 мм (КВт/об. в мин.): 3.2/7000 Макс. Кутящий момент dцилиндра=41.0 мм (Нм/об. в мин ): 3.5/6000 Частота холостого хода (об. в мин): 1900±100
Двигатель 139QMА/139QMB
Отличный четырехтактный двигатель сконструированный в 90-х годах и благодаря своей простоте и надежности завоевавший бОльшую долю рынка двигателей для скутеров класса 4т 50см. куб. Выпускается для скутеров под колесо 12 дюймов (с более длинным картером –крышка вариатора на 9 болтов ( маркировка 139QMA, рис.1) и под колесо 10 дюймов (с менее длинным картером –крышка вариатора на 8 болтов (маркировка 139QMB рис.2).
Двигатель 139FMB/147FMD/152FMH
Тех.характеристики: 1 цилиндр , 4-х тактный, воздушное охлаждение , 4-х скоростная коробка переключения передач Рабочий объем см. куб. : 49.43 (dцилиндра=39 мм, ход поршня 41.4 мм, модификация 1P39FMB) 71.79 (dцилиндра=47 мм, ход поршня 41.4 мм, модификация 147FMD) 105.07 (dцилиндра=52 мм, ход поршня 49.5 мм, модификация 152FMH)
Рабочий ход поршня, мм: 41.5 или 49.5 мм Макс. Мощность для dцилиндра=39 мм (КВт/об. в мин.): 1.4/7000 Макс. Мощность для dцилиндра=52 мм (КВт/об. в мин.): 5.2/8000
Макс. Кутящий момент dцилиндра=39 мм (Нм/об. в мин ): 2.4/4000 Макс. Кутящий момент dцилиндра=52 мм (Нм/об. в мин ): 6.5/6000 Частота холостого хода (об. в мин): 1600±100
Технические характеристики двигателя 157QMJ
Система охлаждения: Принудительное воздушное Объём цилиндра: 149,6 Диаметр поршня: 57,4 мм Ход поршня: 57,8 мм Максимальная мощность: 6,8 кВт при 7500 об/мин Максимальный крутящий момент: 9,8 Нм при 6000 об/мин Обороты холостого хода: 1700 +/- 100 Запуск двигателя: электростартер и кикстартер Трансмиссия: Автоматическая интегральная трансмиссия (вариатор) Вес: 27 кг Соотношение мощность/вес: 0,2
-
Буксировочный крюк лачетти где находится
-
Ланос пламегаситель вместо катализатора
-
Тесла 60 ач аккумуляторы автомобильные как заряжать
-
Чери фора схема электрооборудования
- Сигнализация пандора с автозапуском установка
5 Регулировка зазоров в клапанах
Специалисты по тюнингу рекомендуют проводить процедуру регулировки зазоров клапанов на мопедах своими руками каждые 2000–3000 километров пробега. Это позволит улучшить динамику двигателя и избежать неприятного “цокота”, который идет от ГЦ во время движения из-за неправильной регулировки. Чаще всего настройка делается на новых скутерах сразу же после прохождения обкатки двигателя. Из-за перетянутых клапанов возможны сбои при работе на высоких оборотах и скорости выше 80 километров в час, особенно для скутеров на 150 кубиков.
Регулировка зазоров клапанов на скутере
Работа по настройке своими руками проводится на полностью остывшем двигателе с использованием отвертки и ключей на 8,9. Первым делом снимается пластиковая крышка головки цилиндра. Далее откручиваются два винта, которые держат клапанную крышку. Как только защита снята, необходимо установить поршень в предельно верхнее положение, для этого может потребоваться демонтаж защиты вентилятора генератора. Далее проверяются зазоры клапанов, для этого используется щуп 0,5–0,7 миллиметров. В первую очередь проверяется самый верхний впускной клапан, при правильной настройке щуп будет входить в отверстие между клапаном и регулировочным болтом с небольшим трудом.
Щуп для проверки зазоров клапанов на скутере
Чтобы изменить зазор, необходимо немного ослабить положение контргайки, после чего нужно вращать регулировочный болт против часовой стрелки и, не убирая усилия, снова затянуть гайку крепления. После этого зазор изменится, а определить степень изменения можно с помощью того же щупа на 0,5 миллиметров. Те же действия нужно повторить с нижним клапаном и установить защиту генератора и пластиковый кожух ГЦ в обратном порядке.
Кикстартер – это не рудимент — АвтоМотоЦентр — Ремонт и обслуживание автомобилей, квадроциклов и мототехники
Кикстартер – это не рудимент Думаю, всякий человек, имеющий скутер, знает, что такое кикстартер, и объяснять ему значение этого слова не стоит. А вот про «рудимент» поясню. Вдруг, кто-то не знает. У некоторых животных и даже у людей встречаются органы и части тела, которые утратили значение в процессе эволюции, а потому атрофировались, стали маленькими и незаметными. Так, у человека копчик – это рудимент хвоста, а у кита в глубине туши остались конечности – лапы, при помощи которых его предки когда-то ходили по земле, прежде, чем перебраться жить в воду. Ну, не сами лапы, а их кости. Так вот, некоторым кажется, что кикстартер на скутере такой же самый рудимент. Практически, ненужное «архитектурное излишество», без которого легко можно обойтись. Ведь утратили автомобили в процессе технической эволюции так называемый «кривой стартер». Никто из автомобилистов уже не пользуется заводной ручкой.
На современных скутерах тоже установлены электростартеры. Просто и удобно. Повернул ключ, завелся и поехал. Но, если бы мне предложили выбрать два одинаковых по характеристикам скутера, я бы выбрал тот, у которого вдобавок к электростартеру установлен и кикстартер. И вот почему.
Аккумулятор имеет склонность рано или поздно «сдыхать», особенно, если приходится совершать короткие пробежки на малой скорости и часто заводить мотор. Он просто не успевает набрать заряд. Можно, конечно, заводиться и с «толкона», но не все умеют это грамотно делать.
Да и сама заводка от кикстартера – заводной ножки, это в определенной мере священнодействие, которое связывает нас с историей техники. И последнее, лучше, если какая-то система в технике продублирована, так уменьшается вероятность отказа. Скажем, в авиации практически все системы жизнеобеспечения самолета имеют своих дублеров.
Отказала одна, переключаемся на резервную. Ну, а поскольку на скутерах многие «летают», а не ездят, то сравнение с самолетом не будет большим преувеличением.
Пока скутер новый, и никто еще не копался в его внутренностях, то проблем с кикстартером обычно не возникает. На заводе все собрали, как следует, а устроен он достаточно просто, так что причин для отказа быть не должно. Однако, проходит время, и неполадки могут возникнуть даже в такой простой конструкции.
Заводная ножка перестает самостоятельно возвращаться в исходное положение. Причин может оказаться несколько. Во-первых, растянулась возвратная пружина. Придется разбирать механизм и менять пружину.
Обратите внимание
Во-вторых, может оказаться, что смазка высохла, пыль проникла в зазоры – механизм работает на сухую, и у пружины просто не хватает сил вернуть заводную ножку обратно. Тоже придется разбирать, промывать детали в бензине, обильно их смазывать и устанавливать на место. На мой взгляд, идеальная смазка для таких целей – литол.
Обычно, после таких процедур, конечно, если сборка была сделана правильно, кикстартер реанимируется в полном объеме. Но при сборке можно и напортачить.
Дам один дельный совет, который касается не только кикстартера. Если что-то из механики приходится разбирать, особенно, в первый раз, то лучше всего каждый этап фиксировать на фото.
Благо, теперь практически каждая телефонная трубка оснащена вполне пристойной камерой. Прокрутив фотосессию в обратном порядке, несложно будет понять, что и куда следует поставить, осуществляя сборку.
И не придется мучительно думать о том, откуда вдруг взялись лишние детали.
Еще нередко возникают трещины в корпусе вариатора в том месте, где проходит вал кикстартера. Трещины можно заварить, но такой ремонт долго не протянет, они возникнут вновь.
Основная причина таких поломок может заключатся не в качестве металла, а в темпераменте владельца скутера. Некоторые почему-то уверены, что на заводную ножку нужно не нажимать, а по ней следует бить подошвой со всей дури. Вот от таких ударов металл и разрушается.
На заводную ножку следует именно давить, ни на секунду подошва не должна терять с ней контакт. Тогда и приложенная сила пойдет по назначению – на прокрутку вала.
Генератор
Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.
Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.
В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.
Выставить метки грм на 139qmb
1. Устанавливаем новую прокладку головки цилиндра.
ВНИМАНИЕ!
Прокладка головки цилиндра выполняется из мягкого металла (медь, алюминий) и после затяжки гаек головки цилиндра деформируется, тем самым обеспечивая герметичность соединения. Повторная установка прокладки головки цилиндра не допускается.
2. Устанавливаем успокоитель цепи ГРМ.
3. Устанавливаем головку цилиндра.
4. Устанавливаем поршень в ВМТ по меткам на маховике. Обычно это метка «Т» на маховике. Совмещаем метку с приливом на картере двигателя.
ВНИМАНИЕ!
Следующая операция является одной из наиболее важных при сборке двигателя
Важно очень точно совместить все метки. Ошибка в установке цепи даже на 1—2 зуба приведет к тому, что двигатель не будет работать правильно, и вероятно это даже приведет к серьезным поломкам деталей ГРМ и ЦПГ при попытке запуска двигателя!. 5
Убедившись, что цепь привода ГРМ не соскочила с ведущей звездочки на коленчатом валу, устанавливаем распределительный вал в головку цилиндра, одновременно надев на его звездочку цепь так, чтобы метки на звездочке распределительного вала расположились параллельно плоскости кромки головки цилиндра, а кулачки были направлены вниз (внутрь головки)
5. Убедившись, что цепь привода ГРМ не соскочила с ведущей звездочки на коленчатом валу, устанавливаем распределительный вал в головку цилиндра, одновременно надев на его звездочку цепь так, чтобы метки на звездочке распределительного вала расположились параллельно плоскости кромки головки цилиндра, а кулачки были направлены вниз (внутрь головки).
6. Устанавливаем опору коромысел, сориентировав ее согласно установочным меткам. Смазываем кулачки и подшипники распределительного вала.
ВНИМАНИЕ!
ВНИМАНИЕ!
При сильной деформации (сплющенности) медных шайб они подлежат замене, так как если шайбы будут прилегать неплотно из-за подтекания масла, в системе смазки упадет давление и мотор быстро выйдет из строя. Уплотнение этого соединения каким-либо герметикой недопустимо.
7. Устанавливаем на шпильки уплот-нительные медные шайбы.
8. Наворачиваем все четыре гайки крепления головки цилиндра, не затягивая их.
9. Утапливаем рабочий стержень на-тяжителя цепи ГРМ внутрь корпуса.
10. Устанавливаем натяжитель цепи ГРМ наместо, затягиваем болты его крепления.
11. Вставляем рабочий болт и пружину натяжителя цепи ГРМ, затягиваем его. При этом можно будет услышать характерные щелчки — сработает храповой механизм рабочего стержня натяжителя который, под воздействием пружины, выйдет из корпуса и натянет цепь ГРМ.
13. Вворачиваем и затягиваем дополнительные болты крепления головки цилиндра.
14. Торцовым ключом за центральный болт маховика, или руками, держась за маховик, медленно проворачиваем коленчатый вал двигателя по часовой стрелке на 3—4 оборота, чтобы убедиться, что фазы ГРМ установлены верно, и поршень не сталкивается с клапанами.
15. Устанавливаем коленчатый вал в ВМТ такта сжатия и еще раз контролируем правильность установки распределительного вала по меткам.
17. Проворачиваем коленчатый вал на несколько оборотов и еще раз контролируем правильность установки клапанных зазоров.
18. Устанавливаем крышку головки цилиндра и затягиваем ее болты.
19. Надеваем шланг вентиляции картера на штуцер в крышке головки цилиндра.
20. Устанавливаем кожух охлаждения цилиндра.
ВНИМАНИЕ!
Не забудьте извлечь из впускного коллектора бумагу, если при разборке вы закрывали его от грязи.
21. Устанавливаем впускной патрубок в сборе с карбюратором.
ВНИМАНИЕ!
В большинстве случаев, при установке выпускной системы, прокладка выпускной трубы нуждается в замене. Лучше при сборке заменить ее новой.
Источник
Ремонт кикстартера на китайском скутере с двигателем 139QMB
Всем хорош двигатель 139QMB. Вполне надежен, неприхотлив легко поддается тюнингу, ремонту,обслуживанию и т.д. Одно только огорчает: надежность механизма запуска оставляет желать лучшего. Нет, кикстартер функцию свою как бы выполняет — это без проблем.
Проблема заключается в том, что по истечении определенного пробега, детали пускового механизма ржавеют и закисают, что приводит к ухудшению подвижности заводной лапки. Которая после запуска так и остается висеть в нажатом положении. Кому охота раз за разом руками ставить ее на место? Правильно,-никому. Поэтому покупаем смазку, берем инструменты в руки и приступаем к «лечению» этого капризного узла.
Ремонтировать кикстартер сегодня мы будем на самом обычном скутере китайского производства Pioneer Matrix, который оснащается двигателем 139QMB.

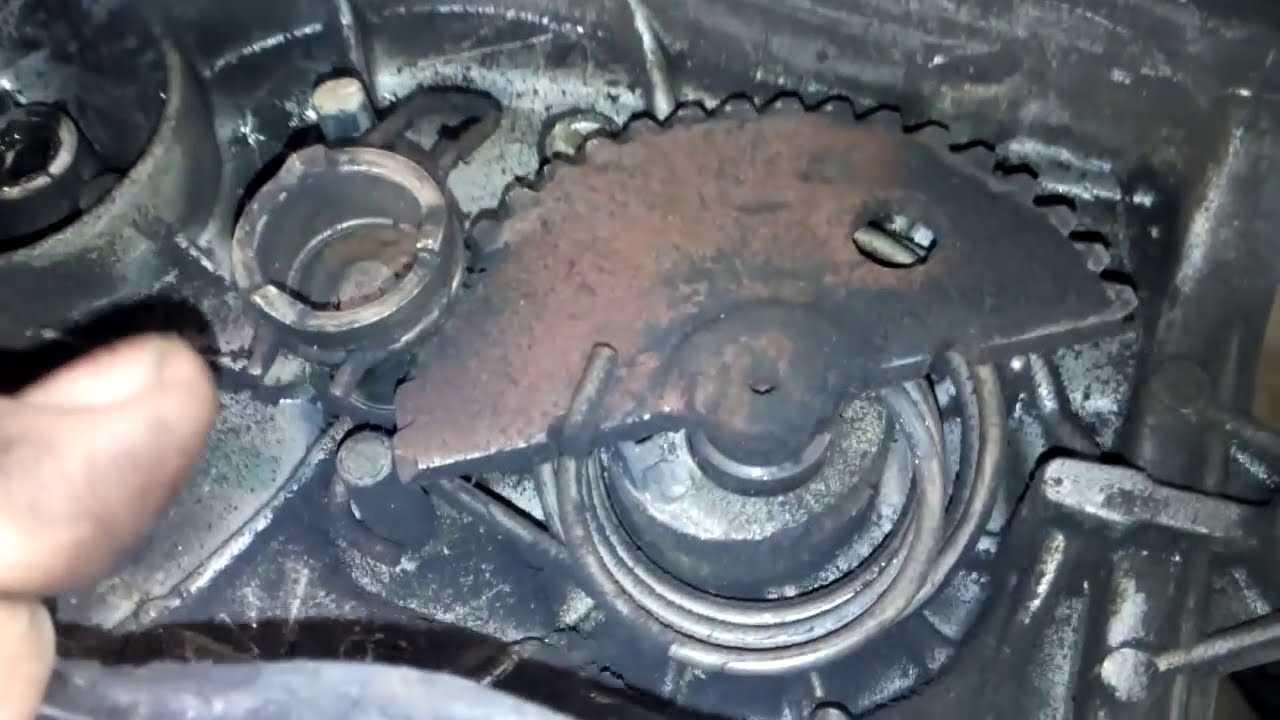

После снятия крышки вариатора и осмотра механизма кикстартера ничего подозрительного я не увидел и поэтому решил полностью разобрать весь механизм, для того что бы выяснить причину неисправности.
Внутренний механизм оказался без видимых повреждений
Начинаем разборку с откручивания стяжного болта на заводной лапке.
Теперь нам нужно снять стопорное кольцо

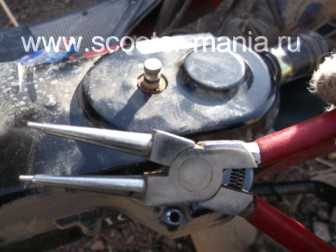

Снимать стопорное кольцо лучше всего вот такими щипцами
Во время разборки механизма не потеряйте упорную шайбу она стоит под стопорным кольцом.
Далее снимаем храповик и сектор вместе с пружиной
После осмотра всех деталей мне стало ясно, почему кикстартер зависал в нажатом положении все трущиеся поверхности работали без смазки что и привело к зависанию рычага.
Вот на этом фото, посмотрите ось храповика с остатками заводской смазки, которая со временем засохла и стала похожа на грязь.

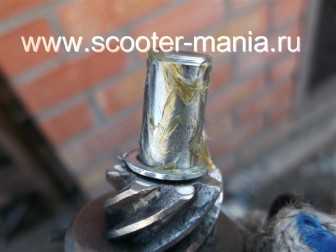

А на этом фото видно на валу сектора коррозию.
После отмывки вала сектора чистым бензином, видно поверхность натертую до блеска, что говорит о сухом трении деталей.

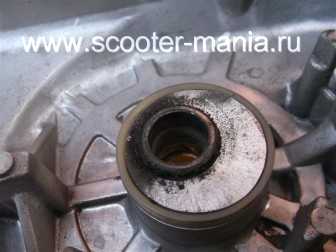

Отверстие крышки вариатора, в которое вставляется вал сектора тоже оказалось так сказать: «обильно смазано».
Перед тем как собирать механизм, все его детали надо отмыть в чистом бензине (отверстия в крышке вариатора в которые вставляются валы механизма тоже надо отмыть) и перед сборкой смазать, я для смазки использую литол-24, это конечно не супер, но … На сезон хватает вполне.
После отмывки деталей осмотрите их если на них есть повреждения замените, а если все детали в порядке можно приступать к сборке.
Наносим смазку на вал сектора

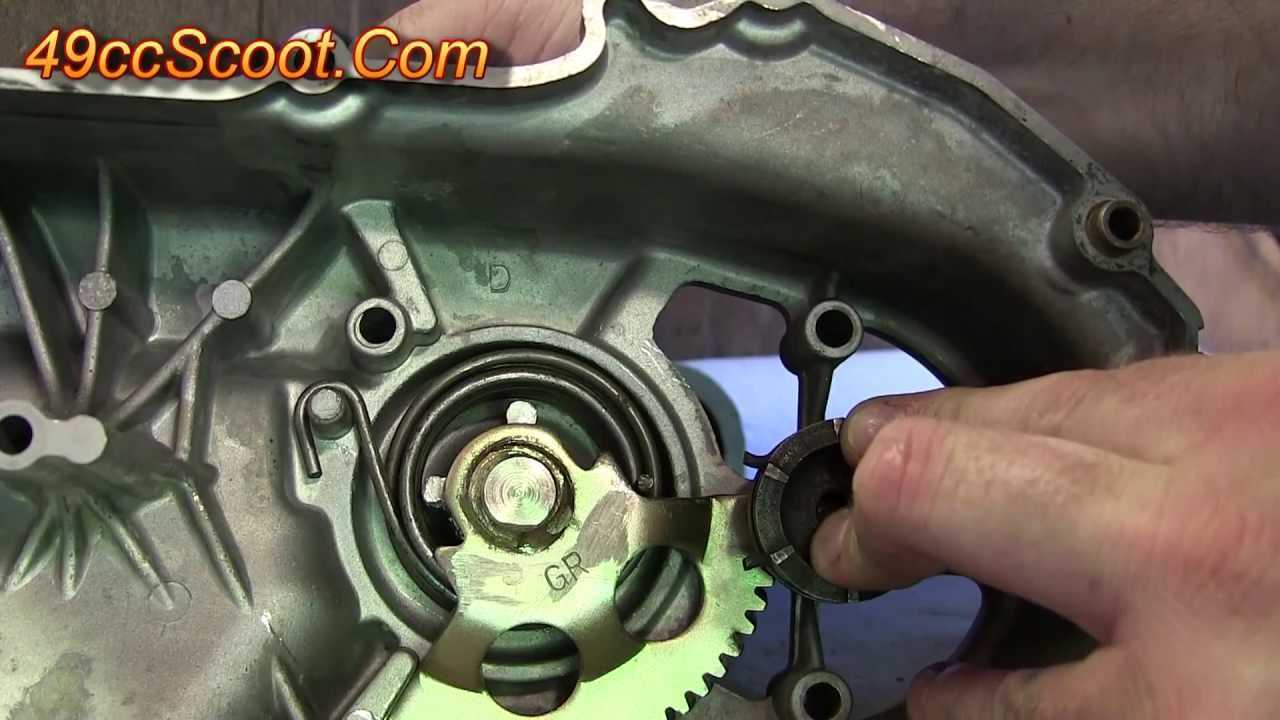

Одеваем на вал сектора пружину, так что бы крючок пружины зацепился за вырез на секторе, потом вставляем вал в отверстие, одновременно заводя второй крючок пружины за специальный выступ на крышке вариатора (на фото выделен красным ) теперь что бы вставить вал сектора до упора в крышку, его надо провернуть против часовой стрелки так чтобы он зашел за выступ на крышке вариатора и дожать его до упора.
После того как вы вставили вал сектора до упора, его надо зафиксировать стопорным кольцом (не забудьте поставить упорную шайбу под кольцо и все смазать).
Теперь остается поставить храповик на место, для этого смазываем его ось.

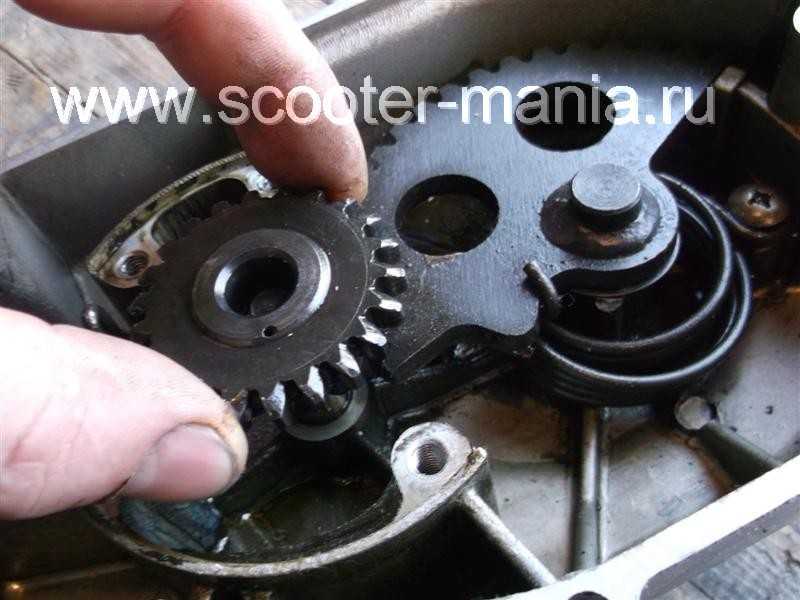

Чтобы вставить храповик на место, надо немного провернуть сектор против часовой стрелки так что бы заваренные зубья (нужны для фиксирования рычага кикстартера) сектора зашли за отверстие оси храповика, мне удобно делать это левой рукой, при установке храповика следите что бы его скоба попала между выступами на крышке вариатора.
Когда будете ставить крышку вариатора на место, не забудьте поставить прокладку, так как без нее возможно зажатие бендикса стартера что может привести к слабому вращению стартера.
Источник
Ремонт кикстартера на китайском скутере с двигателем 139QMB
Ремонтировать кикстартер сегодня мы будем на самом обычном скутере китайского производства: Pioneer Matrix, который оснащается двигателем 139QMB.
После снятия крышки вариатора и осмотра механизма кикстартера ничего подозрительного я не увидел и поэтому решил полностью разобрать весь механизм, для того что бы выяснить причину неисправности.
Внутренний механизм оказался без видимых повреждений
Начинаем разборку с откручивания стяжного болта на заводной лапке.
Теперь нам нужно снять стопорное кольцо
Снимать стопорное кольцо лучше всего вот такими щипцами
Во время разборки механизма не потеряйте упорную шайбу она стоит под стопорным кольцом.
Далее снимаем храповик и сектор вместе с пружиной
После осмотра всех деталей мне стало ясно, почему кикстартер зависал в нажатом положении все трущиеся поверхности работали без смазки что и привело к зависанию рычага.
Вот на этом фото, посмотрите ось храповика с остатками заводской смазки, которая со временем засохла и стала похожа на грязь.
А на этом фото видно на валу сектора коррозию.
После отмывки вала сектора чистым бензином, видно поверхность натертую до блеска, что говорит о сухом трении деталей.
После отмывки деталей осмотрите их если на них есть повреждения замените, а если все детали в порядке можно приступать к сборке.
Наносим смазку на вал сектора
Одеваем на вал сектора пружину, так что бы крючок пружины зацепился за вырез на секторе, потом вставляем вал в отверстие, одновременно заводя второй крючок пружины за специальный выступ на крышке вариатора (на фото выделен красным ) теперь что бы вставить вал сектора до упора в крышку, его надо провернуть против часовой стрелки так чтобы он зашел за выступ на крышке вариатора и дожать его до упора.
После того как вы вставили вал сектора до упора, его надо зафиксировать стопорным кольцом (не забудьте поставить упорную шайбу под кольцо и все смазать).
Теперь остается поставить храповик на место, для этого смазываем его ось.
Чтобы вставить храповик на место, надо немного провернуть сектор против часовой стрелки так что бы заваренные зубья (нужны для фиксирования рычага кикстартера) сектора зашли за отверстие оси храповика, мне удобно делать это левой рукой, при установке храповика следите что бы его скоба попала между выступами на крышке вариатора.
Когда будете ставить крышку вариатора на место, не забудьте поставить прокладку, так как без нее возможно зажатие бендикса стартера что может привести к слабому вращению стартера.
Фотоотчет: Обслуживание кикстартера китайского скутера 139QMB (50-80CC)
Пока скутер еще новенький и на деталях кикстартера остается заводская смазка — кикстартер работает исправно: легко и без проскальзований проворачивает двигатель, не скрипит и самое главное — после запуска всегда возвращается на свое место, а не висит соплей. А как только заводская смазка кончится, детали кикстартера прикипают друг к другу и тут начинаются проблемы: то скрипит, то проскакивает, то на место не возвращается. Думаю такая ситуация знакома многим владельцам китайских скутеров в особенности скутеров оснащаемых двигателями серии 139QMB.
Чтобы избежать подобной ситуации — не реже одного раза в сезон разбирайте кикстартер и смазывайте его детали. Разборка и смазка времени много не занимает, особо сложно там тоже ничего нет, поэтому не ленитесь и вовремя обслуживайте свой и скутер и все технические проблемы будут обходить вас стороной.
Чтобы разобрать и смазать механизм нужно сначала снять крышку вариатора
Потом открутить болтик на заводном рычаге, вытянуть его из рычага и потом только снять сам рычаг
Вал, который нам нужен фиксируется стопорным кольцом. Снимаем кольцо специальным съемником для стопорных колец или мучаемся и снимаем его при помощи пары гвоздей и такой-то матери…
Под кольцом стоит упорная шайба — это очень важный девайс! При разборке не теряйте ее!
Вынимаем из крышки «грибок»
Вынимаем вал с пружиной
Тем места, которыми детали контактировали с крышкой вариатора перед обратной сборкой тщательно отмываем и смазываем. Смазку можно использовать любую, но лучше использовать медную пасту. Если таковой у вас нет — мажьте обычным литолом.
Наносим смазку сначала на вал
Вставляем вал в крышку, заводим пружину
Переворачиваем крышку, укладываем на вал упорную шайбу и фиксируем вал стопорным кольцом
Смазываем ось «грибка»
Отводим зубчатый сектор вала таким образом, чтобы заваренный зуб зашел за «грибок»
Вставляем в крышку «грибок» следя при этом, чтобы его пружинная скоба зашла между двух уступов
На этом наше обслуживание заканчивается. Осталось только установить обратно крышку и одеть на вал заводной рычаг.
