Как натянуть пружину стартера бензопилы

Бензопилы Штиль 180 – неисправности и ремонт

Простота устройства хозяйственной бензопилы Stihl MS 180 дает возможность ее владельцу устранить большинство неисправностей инструмента своими руками. Чтобы успешно выполнить ремонт модели, в первую очередь, нужно определить причины поломки. Алгоритм ремонта в каждом отдельном случае разный и зависит от типа неисправности.

Почему не заводиться бензопила Штиль 180?

Причина отсутствия запуска модели Stihl, в этом случае, заключается в заливании свечи зажигания.

Чтобы устранить неисправность, потребуется разобрать верхнюю часть инструмента и выкрутить свечу. Если на свече образовался толстый слой нагара, ее потребуется очистить и высушить. После этого чистая свеча может быть вкручена обратно.

Что делать, если заливает свечу на бензопиле Штиль 180?

При частой эксплуатации инструмента одна из его топливных трубок может быть оборвана, что приведет к попаданию горючего на свечу и другие детали пилы.

В случае обрыва топливной трубки или образования отверстия в ней, владельцу инструмента потребуется снять поврежденный шланг и заменить его новым. При этом место стыка нового шланга с заводским штуцером необходимо тщательно обработать герметиком.

Не поступает масло на цепь бензопилы Штиль 180

Одна из основных причин проблемы, при которой не подается масло – поломка насоса, подающего масло на пильную гарнитуру. Чтобы устранить неисправность, потребуется снять шину и цепь, а также демонтировать боковую защитную пластиковую крышку. После этого место под корпусом потребуется очистить и заменить насос.

Если не смазывается цепь, то причина поломки также может заключаться в обрыве одной или нескольких масляных трубок. В этом случае потребуется снять шланги и заменить их.

Бензопила Штиль 180 глохнет при нажатии на газ

В этом случае причину нужно искать в загрязненном воздушном или встроенном топливном фильтре. Со временем они приходят в негодность, так как на них скапливается грязь. Чтобы устранить неисправность, потребуется очистить или полностью заменить фильтрующие запчасти.

Еще одна причина этой поломки кроется в неправильно настроенном карбюраторе. Владельцу потребуется предварительно очистить узел от скопившейся пыли и остатков масла, а также настроить его, согласно указаниям производителя.

Пила Stihl 180 глохнет на холостом ходу – как решить проблему?

В этом случае причину внезапной поломки нужно искать в системе зажигания инструмента. Нередко при механических ударах зазор между маховиком и заводской катушкой зажигания нарушается, что приводит к поломке всей системы. В этом случае потребуется разобрать инструмент и проверить расстояние между элементами.

Важно Достоинства и недостатки популярной бытовой бензопилы Партнер 350

Чтобы отрегулировать зазор, нужно ослабить крепление маховика. После этого между маховиком и катушкой зажигания потребуется вставить шаблон, и начать вкручивать болты обратно. Как только маховик соприкоснется с шаблоном, вкручивание болтов нужно прекратить.

Бензопила Stihl MS 180 плохо заводиться на холодную

Вначале нужно убедиться в том, что свеча зажигания не залита горючим. Если на ней образовался толстый слой нагара, значит, потребуется осмотреть топливную систему. Она могла потерять свою герметичность в результате обрыва шланга или поломки топливного насоса.

Если со свечей все в порядке, значит, потребуется проверить воздушный фильтр. В результате интенсивной эксплуатации бензопилы он мог засориться или прийти в негодность. В этом случае поможет очистка фильтра или его замена.

Третий элемент, который мог выйти из строя – это одно или несколько компрессионных колец. Они не поддаются восстановлению, поэтому их потребуется заменить.

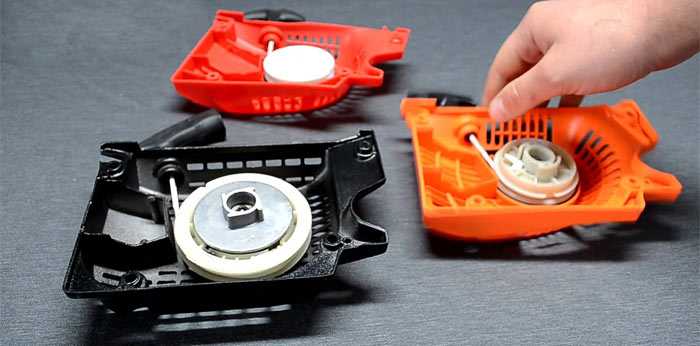

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Практические рекомендации

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Бензопилы Партнер – неисправности их устранение

Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.

Как заправить бензопилу Партнер?

Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.

Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.

Как выставить зажигание на бензопиле Партнер?

Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:

В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.

Как снять сцепление на бензопиле Партнер?

Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:

Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.

Как заменить масляный насос на бензопиле Партнер?

Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:

Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
Если на каналах появились трещины, то их нужно заменить;

Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.

Как отрегулировать карбюратор на бензопиле Партнер?

Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:

Снимите крышку и очистите запчасти под ней;
Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.

Как собрать кикстартер на бензопиле Champion

Когда дело доходит до сбора кикстартера на бензопиле Champion, есть несколько важных шагов, которые необходимо выполнить, чтобы успешно достичь своей цели. В этом руководстве мы рассмотрим, как подготовиться к сбору средств, создать привлекательную кампанию и привлечь поддержку для вашего проекта.

1. Исследование и планирование

Прежде чем начать кикстартер, важно провести исследование, чтобы понять потребности и требования вашей целевой аудитории. Определите, что делает бензопилу Champion уникальной и какие особенности ваших продуктов заставят людей вкладывать деньги в ваш проект

Также необходимо определить цель сбора средств. Определите сумму, которую вы хотели бы собрать, и что будут делать с деньгами в случае, если цель будет достигнута.

2. Создание кикстартера

Помимо финансовой цели, вам необходимо разработать описание вашего проекта и объяснить, почему он заслуживает поддержки. Расскажите о преимуществах бензопилы Champion и технических характеристиках, которые делают ее незаменимым инструментом для покупателей.

Добавьте в кампанию привлекательные изображения продукта и видео, чтобы визуализировать его возможности. Это поможет потенциальным поддерживающим более полно представить себе продукт и повысить вероятность того, что они будут вкладывать в вашу кампанию.

3. Продвижение кикстартера

Одним из самых важных аспектов успешного сбора средств на кикстартере является продвижение. Больше людей узнают о вашей кампании, больше вероятность того, что они будут поддерживать ваш проект

Разместите информацию о своей кампании на различных платформах социальных сетей, блогах и форумах, чтобы привлечь внимание к вашему проекту

Также подумайте о возможности предлагать поощрения или бонусы для своих поддерживающих. Это может быть скидка на первую партию продуктов или дополнительные аксессуары в комплекте с бензопилой Champion. Это поможет убедить людей вложиться в ваш проект и увеличит шансы на достижение вашей цели по сбору средств.

Следуйте этим шагам и вы сможете собрать кикстартер на бензопиле Champion. Удачи в вашем проекте!

Пошаговая инструкция по замене звездочки на бензопиле

Заменить звездочку на бензопиле можно не только в сервисе, но и своими руками. Весь процесс относительно прост, для проведения ремонта потребуется:

свечной ключ;
ключ для снятия муфты (подойдет и обычный болгарочный ключ для гайки, но желательно, чтобы он был потолще);
стопор поршня (специальный инструмент, но его можно заменить плотным шнуром);
разводной/гаечный ключ (может не пригодиться).

Шаг 1. Замена ведущей звездочки и цепи начинается с фиксации поршня в цилиндре бензопилы. Для этого снимается верхняя крышка корпуса, воздушный фильтр, и выкручивается свеча зажигания. В это отверстие устанавливают специальный стопор поршня, но среди мастеров он не пользуется большим спросом: металлический может оцарапать поршень, а пластмассовый – разломиться и попасть внутрь. Чаще всего вместо него берут обычный плотный шнур или провод длиной около 10 – 15 см

Важно, чтобы с него не сыпался мусор, не торчали металлические проводки – все это может попасть в цилиндр

Шаг 2. Снимите крышку с боковой стороны бензопилы, где крепится шина. Обычно она держится на двух болтах и прижата двумя гайками. Открутить их можно вручную либо гаечным или универсальным ключом. Ослабляется натяжение цепи, чтобы сразу снять ее и пильную шину. На этом же этапе следует произвести внешнюю очистку от скопившей пыли, опилок.

Шаг 3. В зависимости от конструкции бензопилы звездочка может быть расположена под барабаном сцепления (отдельно или быть его частью) либо сверху. Во втором случае все проще – снимите деталь и замените ее на новую.

При других обстоятельствах узел нужно разбирать. Муфта с левой резьбой, поэтому выкручивается она по часовой стрелке специальным или болгарочным ключом, снимается барабан, затем можно снять звездочку. Если бензопила использовалась длительное время, детали могут сильно прикипеть. В такой ситуации потребуется приложить физическую силу, однако запрещается использовать молоток или зубило – это приведет всю деталь в негодность.

Шаг 4. Извлеките все детали:

муфту сцепления
шайбу
барабан
звездочку

Произведите первичный осмотр всех элементов на износ и деформацию. Далее можно приступать к ремонту и браться за замену звездочки на бензопиле. Если она является частью барабана муфты – замене подлежит вся деталь. Важным моментом станет подбор новой детали – она должна быть аналогична штатной.

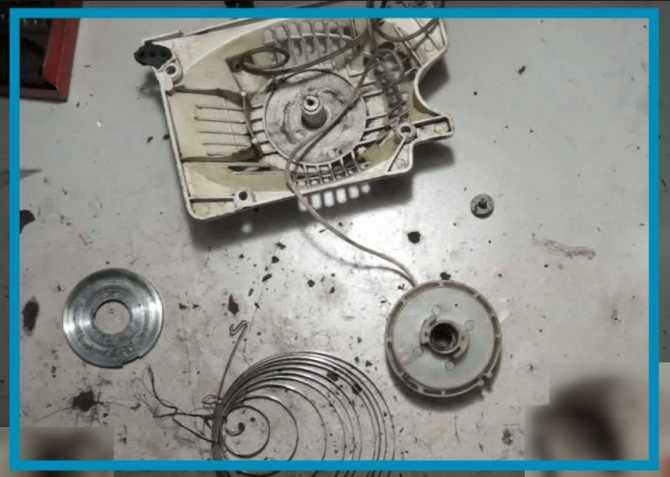

Ремонт механизма запуска

При осмотре разобранного стартера необходимо осмотреть следующие детали (узлы) на предмет их повреждений:

Замены шнура запуска бензопилы

Приводной шкив. Подвергающийся высоким осевым и радиальным нагрузкам шкив не должен иметь трещин и повреждений на тыльной стороне. При наличии таковых требуется произвести его замену на новую деталь.

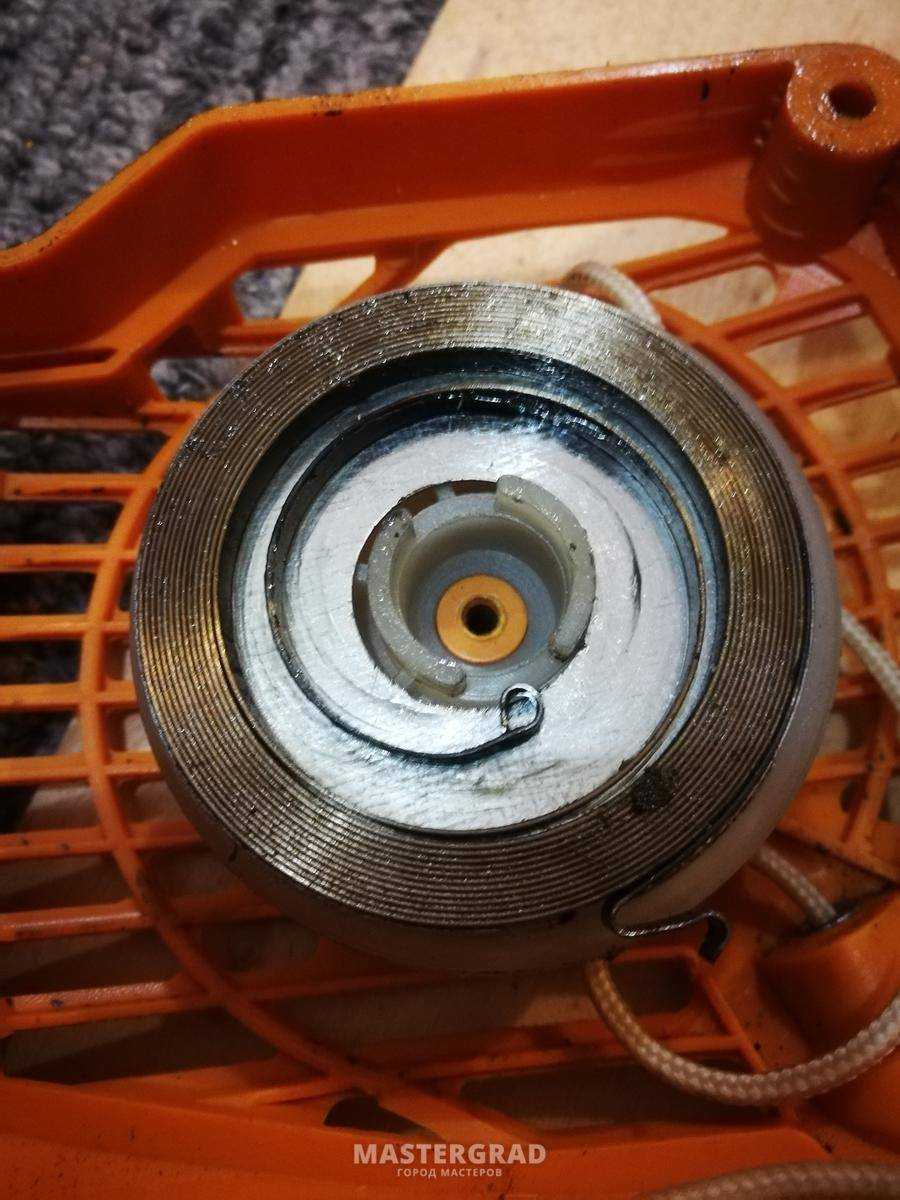

Пружина стартера. Основные нагрузки при запуске бензопилы испытывает именно пружина. Изготовленная из качественной углеродистой стали и прошедшая специальную термическую обработку, она с течением времени теряет свои свойства. При обнаружении трещин или порывов потребуется установка новой пружины.
Веревка запуска. Изготовленный из синтетических износоустойчивых материалов, шнур стартера со временем изнашивается. При его порывах необходимо установить новую веревку на шкив.

После произведенный ремонтных работ необходимо в обратном порядке собрать механизм запуска. Шкив с храповиком устанавливается поверх пружины. До окончательной фиксации крышки стартера бензопилы необходимо обмотать веревку и сделать несколько пробных рывков.

Как Собрать Пружину Стартера Бензопилы

Стартер для бензопилы. Обучаемся самостоятельному ремонту

Для резвого пуска хоть какой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в движок топливно-воздушной консистенции и её следующее воспламенение. Потому обычная работа стартера для бензопилы определяет работоспособность всего механизма.

Устройство стартера бензопилы

Фактически все ведущие производители бензопил комплектуют свои изделиями стартерами похожего принципа деяния. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые идиентично удачно подходят как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под нареченные марки. Некими особенностями владеют только стартеры бензопил российского производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При всем этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве меж поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт меж храповиком и шлицами пропадает, и вал останавливается.

С повышением объёма мотора растёт и нужное количество топливно-воздушной консистенции, нужной для её следующего воспламенения, потому количество рывков за пусковой тросик для пил большой мощности возрастает. Потому с целью ускорения возврата барабана используются заневоленные возвратимые пружины, сделанные из сталей с высочайшими упругими качествами.

Облегчение пуска бензопилы реализуется последующими методами:

Подготовительным обогащением рабочей консистенции, зачем в конструкции карбюратора имеется особая заслонка.
Установкой автоматического декомпрессионного клапана, обеспечивающего понижение рабочего давления в цилиндре бензопилы.
Установкой дополнительной пружины, которая в процессе перемещения тросика упрощает раскручивание коленчатого вала.
Наличием в конструкции неких бензопил (к примеру, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего подготовительную подкачку горючего.

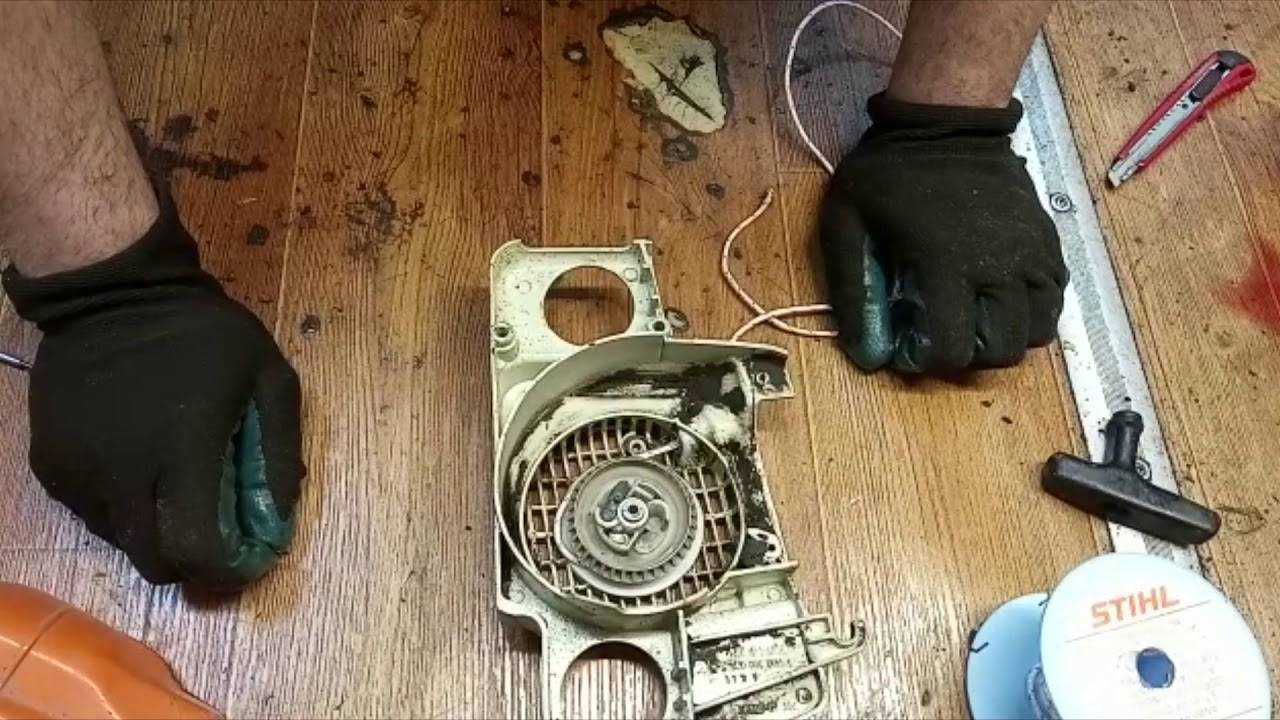

Ремонт стартера бензопилы . Своими руками.

Как самому сделать стартер на бензопиле? Как согнуть пружину на стартере бензопилы? Как намотать пружину

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Вернув пружину обратно в как разобрать стартер, стартера бензопилы своими. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается

Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

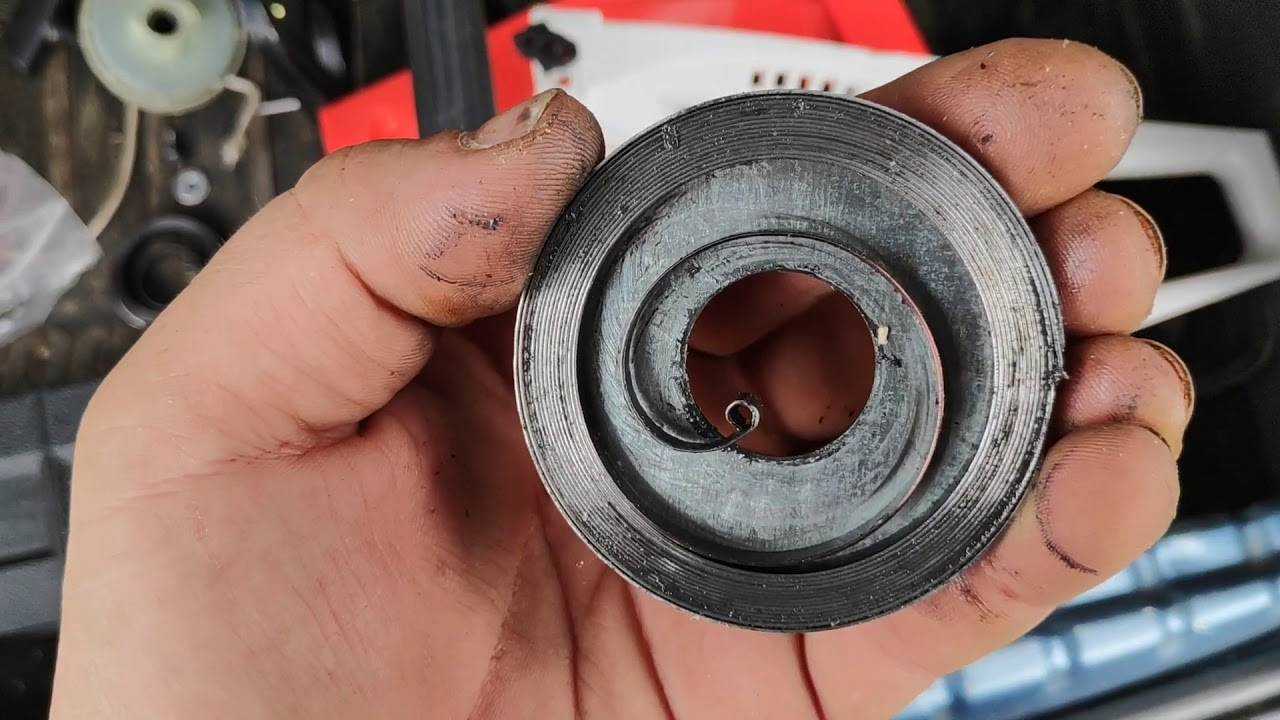

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

Почему плохо заводится бензопила

Основные причины:

топливный и воздушный фильтры;
пониженная компрессия;
регулировка карбюратора;
свеча зажигания;
катушка зажигания;
зазор между катушкой зажигания и маховиком;

Рассмотрим каждую причину более детально.

Топливный и воздушный фильтра

Загрязнение основных фильтрующих элементов бензопилы, отрицательно влияют на её работу.

Например, грязный воздушный фильтр, будет обеспечивать подачу воздуха в карбюратор не в полном объеме, что повлияет на качество топливовоздушной смеси и нормальный пуск двигателя. Загрязнение топливного фильтра, затруднит, либо вообще перекроет подачу бензина в карбюратор и сделает невозможной работу двигателя.

Пониженная компрессия

Одним из частых случаев затрудненного пуска бензопилы, это износ ЦПГ (цилиндропоршневой группы).

Как известно, для нормального запуска бензопилы в её двигателе должна присутствовать компрессия. Она необходима для нормального сжатия топливной смеси в цилиндре двигателя, так же она влияет на работу бензонасоса.

Причины отсутствия компрессии, либо её снижения, могут быть естественные, т.к. двигатель в процессе работы изнашивается. Также проблемы могут быть вызваны серьезной поломкой, например, задиром ЦПГ, либо поломкой поршневого кольца.

Признаком пониженной компрессии, является слабое сопротивление стартера при пуске. При пониженной компрессии наблюдается снижение мощности бензопилы, что отрицательно влияет на её работоспособность. Устраняется проблема заменой поршневых колец, либо полностью ЦПГ.

Регулировка карбюратора

Не корректная регулировка карбюратора, станет причиной того, что бензопила не будет развивать полной мощности. Будет плохо заводиться, либо не заводиться вообще. Настройка карбюратора напрямую влияет на качество топливовоздушной смеси, которое необходимо для нормального запуска и дальнейшей работы двигателя.

Избыток бензина в смеси, принято называть переливом. Характерный признаки перелива, это мокрая свеча зажигания, после нескольких безрезультатных попыток произвести пуск бензопилы.

Свеча зажигания

Свеча зажигания является одним из основных элементов системы зажигания. На её электродах происходит образование искры, и при выходе из строя данного элемента, произвести пуск будет тяжело, либо вообще не возможно.

Свеча может полностью отказать, либо работать с перебоями или выдавать слабую искру. Проверить свечу достаточно просто, для этого потребуется выкрутить её из двигателя, присоединить к колпачку высоковольтного провода и, положив на цилиндр, потянуть за стартер. Если свеча в порядке, искра будет мощная с синеватым оттенком. Слабая искра с красноватым оттенком, признак проблемы. Дефектную свечу нужно заменить.

Катушка зажигания

Причиной того, что не заводится новая бензопила, либо заводится плохо, может стать катушка зажигания. Современные бензопилы, оснащаются электронными катушками зажигания. Ремонту данная деталь не подлежит, и, как правило, при наличии дефекта меняется полностью.

Зазор между катушкой зажигания и маховиком

Не правильно выставленный зазор между маховиком и контактами катушки зажигания, влияет на качество искрообразования, что в свою очередь отвечает за нормальный пуск и стабильную работу двигателя.

Что такое стартер на бензопиле

Бензопилы если чем и отличаются друг от друга, то только техническими параметрами. В остальном они имеют схожую конструкцию, и особенно одинаково на всех инструментах устроены стартеры. Эти детали также имеют простую конструкцию, поэтому их ремонт не представляет больших трудностей, и реализовать его сможет любой пильщик. Даже если никогда не приходилось сталкиваться с пусковым механизмом, то возникшая необходимость его ремонта не составит труда в изучении его принципа функционирования.

Схема устройства стартера бензопилы

Стартер на бензопиле состоит из ряда следующих основных частей:

Барабан или катушка. Основа механизма, на который наматывается шнур. Барабан соединяется с коленчатым валом двигателя бензопилы.
Шнур или трос. Он предназначен для того, чтобы приводить в движение барабан, и тем самым запускать двигатель.
Ручка на конце шнура. Она выполняет сразу несколько функций. Первая — удобство выполнения манипуляций по запуску мотора путем дергания тросика. Вторая — случит в качестве ограничителя, не позволяя концу каната полностью намотаться на барабан.
Каркас, который оснащен пружиной, способствующей возврату барабана в исходное положение. Именно благодаря этим элементам, трос возвращается сразу же обратно после каждой попытки запуска ДВС.

Как происходит пуск мотора бензопилы, знает каждый владелец этого инструмента. Однако, как же этот процесс реализуется внутри пускового механизма, известно далеко не всем. Знать этот принцип особенно актуально для тех, кто задумал выполнить ремонт стартера.

Когда пильщик дергает за ручку, пытаясь завести мотор, внутри механизма происходят следующие действия:

барабан входит в зацепление с маховиком (последний соединен с коленчатым валом двигателя). На барабане имеются зубья (зацепы), а на маховике собачки, которые соединяясь друг с другом, обеспечивают движение коленвала при дергании ручки стартера;
когда трос высовывается из механизма на всю длину, происходит его возврат обратно. Он наматывается на барабан за счет возвратной пружины;
когда мотор запускается, подвижные шлицы (они же собачки) на маховике разъединяются с выступами в барабане.

Запуск мотора бензопилы происходит в среднем после 3-5 дерганий тросика (на практике намного больше). Начальные несколько раз нужно манипуляцию проделать, не включая зажигания, чтобы закачать в цилиндр достаточное количество ТВС, необходимого для успешного пуска. После этого включается зажигание, и уже ожидается запуск ДВС. По разным причинам мотор может завестись как с первого раза, так и с десятого. Однако если стартер неисправен, то произвести запуск бензопилы будет невозможно.

Стартера бывают разных вариантов исполнения. Ниже на видео можно посмотреть их разновидности для китайских бензопил.

Выводы

Если у вас плохо крутит стартер, есть как минимум 6 причин. Некоторые проявляются с утра, остальные можно наблюдать в течение всего дня. Порой это связано с банальной невнимательностью. Например, зимой вы оставили в двигателе летнее масло с высоким уровнем вязкости. В результате смазка замерзает, коленчатый вал невозможно провернуть. Повторим все варианты с привязкой ко времени эксплуатации:

№	Причина	На холодную	На горячую
1	Разряд аккумулятора	+
2	Неисправность генератора		+
3	Поломки якоря	+
4	Пробой статора	+
5	Щеточный узел	+	+
6	Износ бендикса	+	+

Если есть неполадки со стартером, лучше обратиться в автосервис. Квалифицированные мастера проведут точную диагностику, заменят неисправные детали. Можно справиться своими силами. Но возникает риск заглохнуть на светофоре в случае неудачного ремонта.
