Как устанавливать роликовые направляющие для ящиков

Регулировка боковых зазоров

Шаг 1: Оцените текущее положение ящиков

Перед началом регулировки боковых зазоров важно оценить текущее положение ящиков. Откройте ящик и посмотрите на его положение внутри комода

Если зазоры равномерны, то можно приступать к следующему шагу. В противном случае придется провести несколько итераций по настройке ящиков.

Шаг 2: Ослабьте крепежные болты

Приступайте к перенастройке боковых зазоров путем ослабления крепежных болтов, держащих ящики на месте. Отвинтите болты, но не полностью. Достаточно ослабить их на 2 -3 оборота, чтобы было возможно установить ящик в нужное положение.

Шаг 3: Отрегулируйте ящик

Следующий шаг заключается в том, чтобы немного отрегулировать ящик. Наклоните его в сторону близлежащего ящика или в противоположном направлении, чтобы получить идеальный зазор. Затяните крепежные болты и проверьте зазоры еще раз. Если все сделано правильно, ящик должен плавно выдвигаться и задерживаться в открытом положении.

Шаг 4: Проверьте результат

Проверьте, как ящик выдвигается и закрывается, убедитесь, что зазоры распределены равномерно. Если на этом этапе обнаружены какие-либо проблемы, повторите настройку зазоров снова.

Таким образом, если вы следуете этим четырем шагам, вы должны суметь отрегулировать боковые зазоры ящиков на комоде и добиться правильной работы выдвижения.

для выдвижных ящиков

Производятся из штампованной стали с анодированным покрытием. Их конструкция принципиально отличается от роликовых направляющих. Для скольжения ящика по полозьям используется обойма с металлическими шариками, заполненная вязкой смазкой. Это дает относительно бесшумную эксплуатацию и увеличивает срок службы. Существуют модели, оснащенные встроенными доводчиками, которые предотвращают шумный удар ящика о стойку корпуса при резком захлопывании. Система имеет два металлических элемента: один крепится к внутренней стенке изделия, а другой — к ящику. Чтобы разделить эти две части, нужно использовать фиксатор.

Шариковые направляющие бывают полного или частичного выкатывания. Направляющие полного выдвижения (или телескопические) позволяют вытащить ящик за границы корпуса мебели, что максимально увеличивает обзор внутреннего пространства. Направляющие неполного выдвижения оставляют необозримой область около 50 мм от заднего торца ящика. Длина направляющих составляет от 200 до 600 мм с шагом в 50 мм. Предельная нагрузка направляющих высотой 35 мм — 30 кг. Также существуют усиленные направляющие, их высота составляет 45 мм, а предельная нагрузка — до 45 кг.

Монтаж, расчет и установка направляющих для ящиков

Мало знать, какие бывают направляющие для ящиков, но возникает вопрос,
как рассчитать и установить направляющие
.

В интернете приводятся большое количество способов и подходов в расчете и монтаже направляющих. Я использую простенькую, с понятным интерфейсом программу от Blum под названием DYNALOG, для проектирования используем модуль DYNAPLAN.

Специальные мебельные программы дорогие, нет смысла их осваивать и тем более покупать, если хотите изготовить изделия для дома самостоятельно.

В качестве примера базового изделия приведу тумбу высотой 616 мм, шириной 600 мм, глубиной 500 мм с накладными фасадами высотой 200 мм, ящиками из ДСП высотой 150 мм, зазоры между фасадами 4 мм.

Если хотим рассчитать установку ящиков в шкаф купе, то учтите, что при глубине шкафа 600 мм и внутренней перегородки в 500 мм, расчет ведем для вкладных фасадов, фасады будут внутри между боковой стенкой и перегородкой, а также между горизонтальными стенками. Боковые зазоры лучше сделать по 4 мм в варианте вкладных фасадов.

Собирая новую мебель, бывает очень трудно отрегулировать несколько стоящих друг над другом выдвижных ящиков таким образом, чтобы они не мешали друг другу

Здесь важно правильно установить направляющие. Дело займет всего несколько минут

Какие направляющие выбрать для ящиков

Если решили сделать выдвижные ящики своими руками, то следует и определиться с видом направляющих и их длиной. Кратко разновидности были определены в статье про фурнитуру для шкафов.

1. Роликовые направляющие – самый бюджетный вариант. Если планируете уложиться в самую малую сумму, то выбирайте их. Единственный их недостаток, это не полное выдвижение: ящик в шкафу будет выдвигаться примерно на 2/3. Расчет деталей для выдвижного ящика на роликовых направляющих точно такой же, как и на телескопические. То есть вы всегда можете поменять один вид выдвижения на другой, если вдруг возникла в этом необходимость.
2. Шариковые (телескопические) направляющие могут быть полного выдвижения и более надежны в плане эксплуатации. Для усилия можно поставить по два комплекта на один ящик, тогда емкость можно использовать для хранения тех же инструментов (дно лучше сделать из ДСП, ДВП не выдержит тяжелый груз).
3. Метабоксы (или металобоксы) в основном используют для установки в кухонных шкафах. Конструкция и расчеты деталей для этого вида направляющих принципиально отличаются от первых двух. Дело в том, что метабоксы сами являются боковинами выдвижного ящика (высотой 54, 86, 118 или 150 на выбор), а из ДСП делается только днище и задний бортик. При сборке вся конструкция жестко крепится к фасаду.

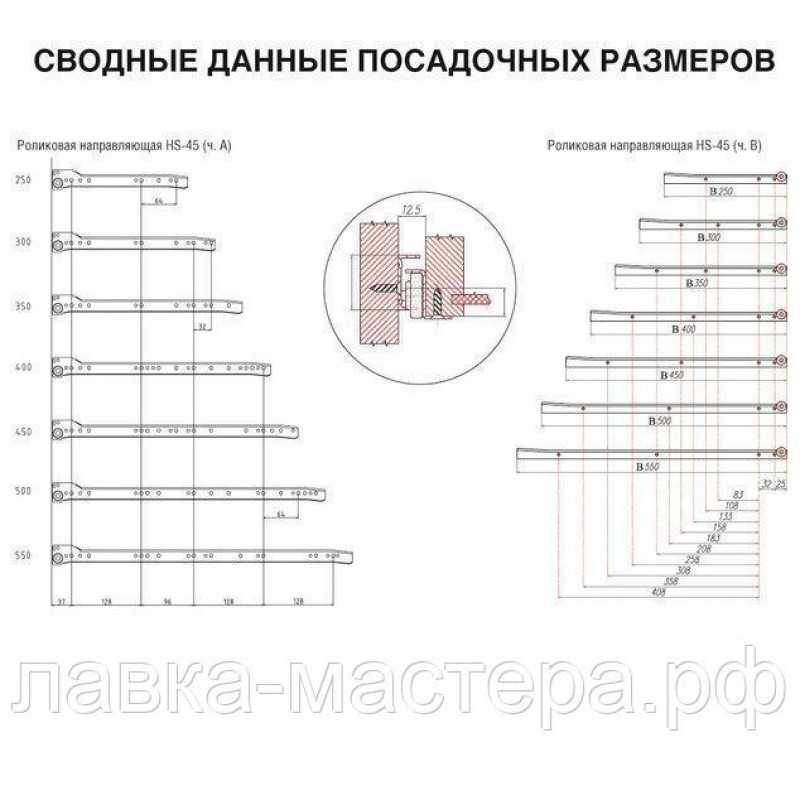

По длине все направляющие начинаются с 250 мм, для установки на ящики глубиной 250 мм соответственно. И далее, с шагом в 50 мм до 550-600 мм (то есть 300, 350, 400 и т.д.).

Конструкция направляющих такова, что отпилить их по длине не получится. Поэтому выбирайте «правильный» размер изначально.

Роликовые направляющие

В настоящее время самое широкое распространение имеют 2 вида направляющих, имеющих роликовую и шариковую конструкции. Направляющие роликового типа имеют невысокую стоимость, благодаря этому качеству они очень широко используются в мебельных конструкциях, чаще всего — на стенках ящика.

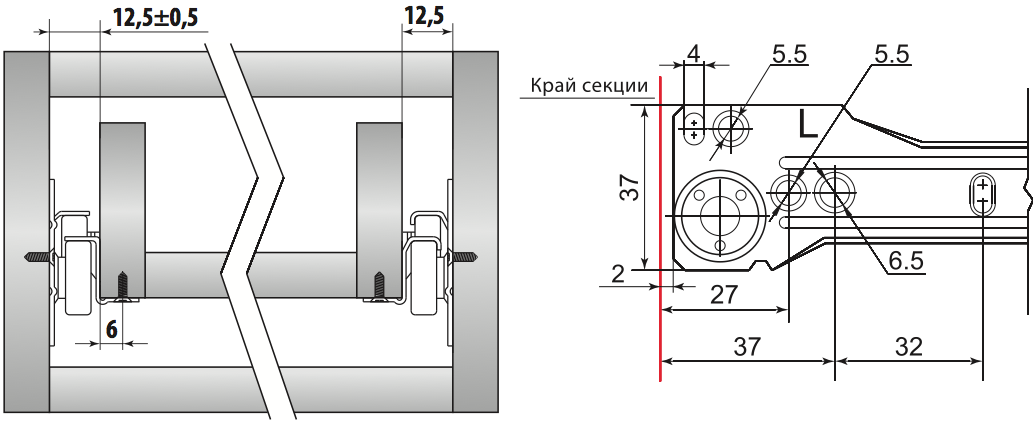

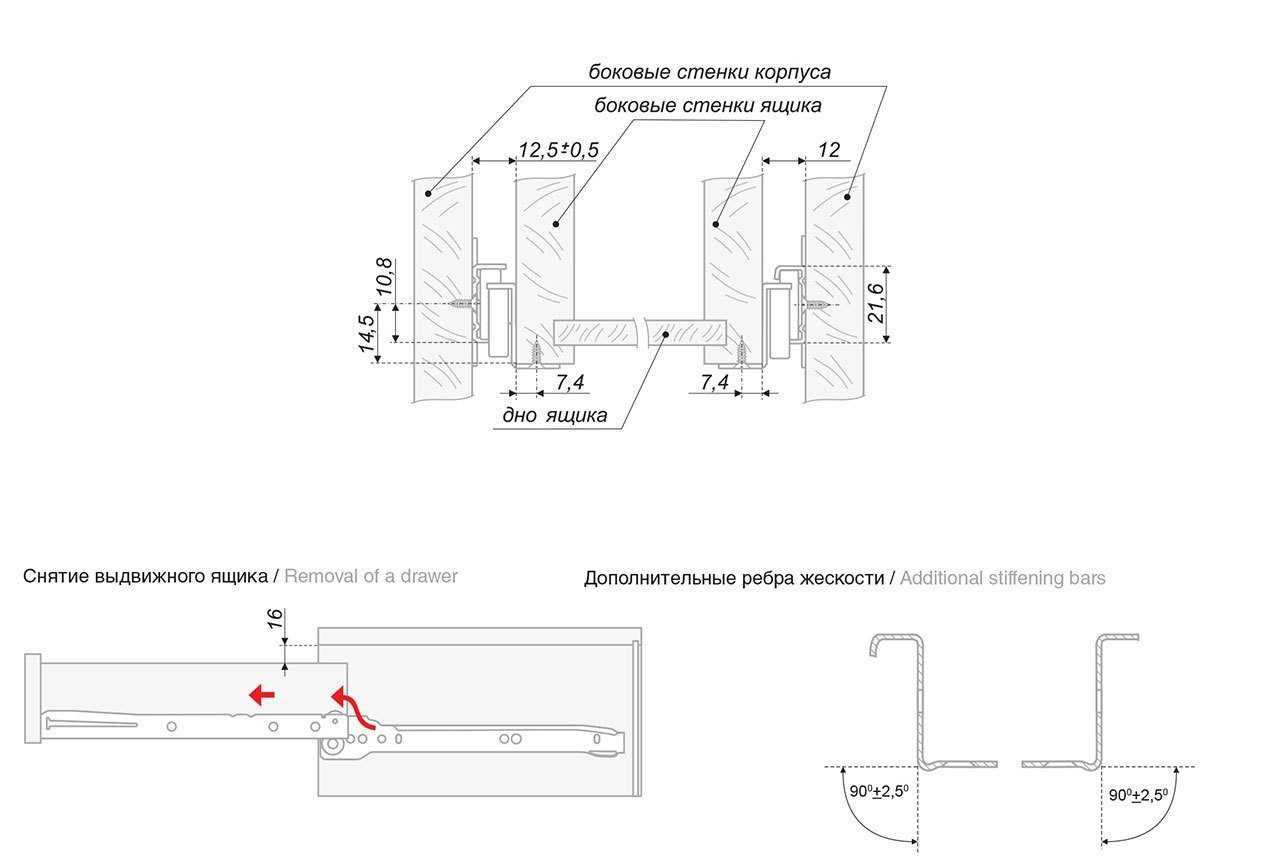

Роликовые направляющие имеют очень простую конструкцию, которая состоит из 2 частей. Первая часть должна крепиться на боковой стенке выдвижного ящика, а вторая часть — на внутренней стенке шкафа, тумбы и т. д. Эти направляющие могут быть выполнены из стали или алюминия. На направляющих, которые устанавливаются на ящики, имеются ролики, обеспечивающие их движение. Чтобы исключить шум во время движения роликов, их конструкцию могут покрыть резиновой оболочкой.

Так как направляющие на роликах не являются конструкцией, предназначенной для выполнения закрытого монтажа, то на их поверхность наносится покрытие из эмали, нужной для придания красивого внешнего вида всей конструкции. Чаще всего используется краска белого, черного или коричневого цветов.

Конструкция этих направляющих похожа на рельсы, которые позволяют выполнять открывание и закрывание различных движущихся элементов мебели и не прикладывать к этому больших усилий. Обусловлено это создающимся инерционным моментом, который возникает после небольшого толчка на ящик.

Нужно запомнить несложный алгоритм, и им всегда пользоваться

А он таков:

1. Сначала определяемся, одинаковые ли у нас будут на тумбе фасады, или нет.
2. Затем определяемся с зазорами между ними.
3. Определяемся с их размерами.
4. Дальше определяемся с тем, как ящик будет крепиться к фасаду (имеются в виду его положение).
5. Ну а теперь, можно и «разметку» сделать.

Начнем:

Пусть на нашей тумбе будет четыре фасада, и пусть они не будут одинаковы. Первые три – поменьше, а нижний – большой.

Дальше, если это у нас кухонный элемент, значит, сверху будет столешница, а раз так, то верхний зазор между верхним фасадом и столешницей дадим 4 миллиметра. Остальные зазоры между фасадами пусть будут по 2 миллиметра.

Нижний фронт будет «заподлицо» с нижним горизонтом (здесь зазор можно давать, можно не давать).

Вот на этом этапе можно первые три фронта спроектировать из «стандартного ряда».

Это означает, что если вы будете их заказывать, то их вам сделают по минимальной цене, без наценки на нестандартные размеры. В данном случае, их высота будет равна по 140 миллиметров.

Стандартный ряд большинстве случаев таков:

140 – 283 – 110 (мм).

Конечно, их ширина тоже должна соответствовать стандартам, но сейчас не об этом…

Теперь рассчитаем высоту нижнего (большего фасада).

Общий зазор у нас равен:

4+2+2+2=10 (миллиметров).

Общая высота тумбы равна 718 миллиметров.

Общий размер трех верхних фронтов равен:

140+140+140=420 (миллиметров).

Отнимем от высоты тумбы общий размер трех фасадов и общий зазор, и получим размер нижнего фронта:

718-420-10=288 (миллиметров).

Ящики пусть у нас будут высотой по 100 миллиметров.

Пусть первые три ящика крепятся к фасаду по общей (центральной) оси, то есть, по центру.

Таким образом, размер от них до крайней грани фасада вверх и вниз будет равен по 20 миллиметров (140-100=40 (мм), 40/2=20 (мм)).

Этого размера (20 мм) хватит на то, чтобы верхний ящик не касался верхней корпусной планки.

Теперь нам нужно знать два размера: от верхней грани фронта до центральной оси, и от центральной оси до нижней его грани.

Почему везде мы привязываемся к центральной оси?

Потому, что для удобства, мы будем крепить направляющие именно по центру выдвижного элемента (стоит сказать, что роликовые направляющие крепятся по другому, но в этом посте мы их рассматривать не будем, ввиду их редкого использования в производстве «авторской» мебели).

Итак, эти два размера в нашем случае одинаковы, и равны 70 миллиметрам.

Теперь определимся, как будет крепиться нижний ящик к фасаду.

Здесь главное – дать зазор снизу, чтобы его хватало на перекрытие нижнего горизонта, и еще оставался зазор между ящиком и тем же нижним горизонтом (для нормальной его работы).

Дадим этот зазор в 25 миллиметров.

Значит, если считать снизу, размер от крайней грани фасада до центральной оси будет равен:

25+4+50=79 (мм), где 25 – наш зазор, 4 – толщина ДВП, или толщина дна ящика, 50 – половина высота ящика.

Ну а раз общая высота нижнего фронта равна 288 миллиметров, тогда расстояние от верхней грани фасада до центральной оси будет равно:

288-79=209 (мм).

Теперь все данные у нас есть, начнем разметку

Размечать будем от верхней грани бока нашего короба.

Итак, верхний зазор равен 4 мм, а расстояние от верхней грани этого фасада до оси – 70 мм. Значит, расстояние до оси первого фасада будет равно:

4+70=74 (мм).

Теперь, к этому размеру прибавим 70 миллиметров (расстояние от первой оси до нижней грани верхнего фронта), затем прибавим 2 миллиметра, и прибавим еще 70 миллиметров, и получим расстояние до оси второго элемента:

74+70+2+70=216 (мм).

По этой аналогии рассчитывается положение всех осей.

Ну что, сложно? Думаю – не очень, главное понять принцип.

На этом я «закругляюсь», и выкладываю для примера видео.

На этом все.

До встречи!

Тандемы

Технология скрытых направляющих Тандем обеспечивает плавный ход даже тяжело нагруженных ящиков. Ящик легко снимается с направляющих без инструментов.

Тандем
— это плавный ход и полное или частичное выдвижение. Ящики могут быть как со встроенным доводчиком, так и без. Тандем может быть оснащен Tip-on (система открывания нажатием на фасад). Стоимость направляющих 1000 -1500 руб. за пару.

На направляющих для ящиков
Тандем можно сделать ящик под мойку. Так как мойка имеет выпуклую часть, которая находится внутри корпуса, то стандартная, то есть прямая конструкция ящика здесь не подходит. Выпуклая часть или дно мойки не даст закрыться ящику. В этом случае делается дно ящика с вырезом, по вырезу крепятся стенки ящика из ДСП. Вся эта конструкция устанавливается на направляющие Тандем.

Применение направляющих Тандем
предполагает использование ДСП толщиной 16 мм, хотя возможны решения с применением ДСП толщиной 18 мм.

Метабоксы

Это разновидность роликовых направляющих. Стальные полозья этих направляющих увеличены до высоты ящика и полностью заменяют его деревянные боковые стенки. Отсюда и название — метабоксы или металлбоксы. Ролики крепятся к боковинам. Высота боковых стенок — от 54 мм до 150 мм. Увеличить высоту можно специальными рейлингами. Дно метабокса делают из ДСП, ограничивая наполнение весом до 20 кг. Чем короче ящик, тем большая нагрузка допустима.

В креплении фасада к метабоксу предусмотрена вертикальная и горизонтальная регулировка, которая позволяет точно выровнять его по отношению к корпусу. Чаще всего метабоксы находят применение в изготовлении серийных кухонь бюджетной категории.

Монтаж, расчет и установка направляющих для ящиков

Мало знать, какие бывают направляющие для ящиков, но возникает вопрос,
как рассчитать и установить направляющие
.

В интернете приводятся большое количество способов и подходов в расчете и монтаже направляющих. Я использую простенькую, с понятным интерфейсом программу от Blum под названием DYNALOG, для проектирования используем модуль DYNAPLAN.

Программа позволяет рассчитать и роликовые направляющие, и метабоксы, Тандембоксы и тандемы
. На выходе мы получим список деталей с размерами, необходимой фурнитуры, чертежи сверления боковой стенки и фасадов. Специальные мебельные программы дорогие, нет смысла их осваивать и тем более покупать, если хотите изготовить изделия для дома самостоятельно.

В качестве примера базового изделия приведу тумбу высотой 616 мм, шириной 600 мм, глубиной 500 мм с накладными фасадами высотой 200 мм, ящиками из ДСП высотой 150 мм, зазоры между фасадами 4 мм.

Если хотим рассчитать установку ящиков в шкаф купе
, то учтите, что при глубине шкафа 600 мм и внутренней перегородки в 500 мм, расчет ведем для вкладных фасадов, фасады будут внутри между боковой стенкой и перегородкой, а также между горизонтальными стенками. Боковые зазоры лучше сделать по 4 мм в варианте вкладных фасадов.

Здравствуйте дорогие друзья.

Сегодня мы поговорим о том, как монтируются направляющие на боковые детали коробов.

При всей кажущейся простоте этого момента, здесь есть небольшие нюансы, которые мы и рассмотрим.

Казалось бы, что может быть в этом сложного?

Одну часть этой фурнитуры прикрутил на бок короба (по заранее рассчитанной карте присадки), а другую часть – на выдвижной ящик. Главное – не перепутать, что куда прикрутить.

Но, с таким подходом, часто получается, что в собранном коробе, например, откуда-то появляются довольно заметные зазоры между самим коробом и фасадами. По этому поводу, начинается нервное исправление ситуации…

Фасады снимаются, затем по новому закрепляются, и … зазоры «вылазят» в другом месте.

Пишу я это потому, что разработчики предусмотрели возможность регулировки этих направляющих в двух плоскостях. По сути, они являются вполне универсальными в плане своей регулировки.

Ведь как правильно не рассчитывай короб с выдвижными ящиками, как аккуратно его не собирай, все равно, в итоге, идеальной конструкции никогда не получиться. Что-то где-то «косонет». И это нужно понимать.

Именно по этому, кроме всех наших усилий на контроль самого короба и выдвижных ящиков на предмет их геометрии, иногда приходится и сами направляющие.

Итак, как же правильно их установить, и, при возникновении необходимости – отрегулировать?

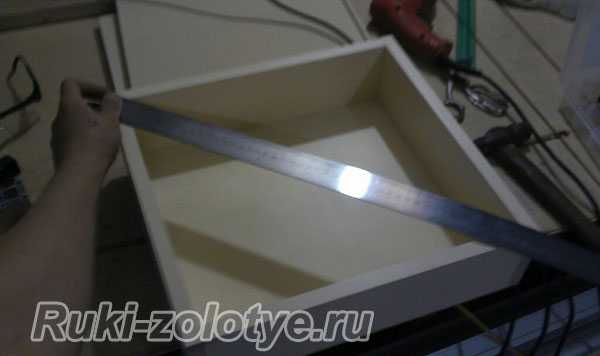

Когда ось на ящике определена, нужно закрепить полоз направляющей таким образом, чтобы его передний край находится почти «заподлицо» с фасадной частью ящика (но не выпирал вперед, так как в этом случае, между фасадом и ящиком образуется зазор).

Для этих целей (регулировки вверх или вперед), на самом полозе есть продолговатые отверстия.

Итак, выровниваем его по оси (смотрим, чтобы линия, нарисованная карандашом, проходила по центру всех отверстий самого полоза).

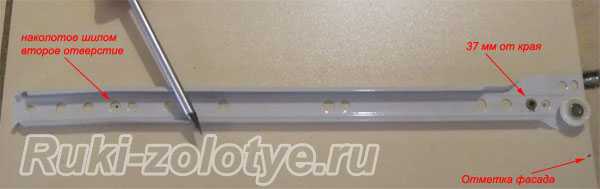

Затем, накерняем шилом в отверстии, растянутом по длине полоза с передней его части.

Закрутив в это место саморез, мы получаем возможность регулировать его вперед-назад.

Таким образом, выбираем нужное нам положение (как было сказано выше – заподлицо с фасадной гранью ящика).

Заднюю его часть крепим в отверстие, которое вытянуто вверх-вниз. Это делается для того, чтобы если возникнет необходимость регулировать сам ящик по высоте, мы сделаем следующее:

• Выкрутим саморез с переднего регулировочного отверстия (вперед-назад), с того, куда мы его вкручивали сначала
• Вкрутим этот саморез в отверстие (вверх-вниз), находящееся так же в передней части полоза.

Таким образом, получится, что полоз будет закреплен на ящик через два регулировочных отверстия (вверх-вниз) спереди и сзади.

Та же история с установкой и регулировкой части направляющей, которая крепится к боку самого короба.

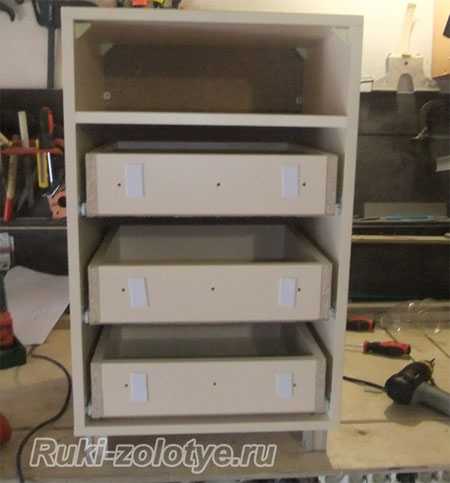

Когда короб с установленными в него ящиками и фасадами окончательно выставлен и отрегулирован, тогда мы вытягиваем все ящики, и закручиваем саморезы в крепежные отверстия (обычные, круглые) всех направляющих на выдвижных ящиках, и все направляющие внутри короба.

Задняя часть содержит кроме регулируемых отверстий (вперед-назад), специальные горизонтальные и вертикальные пазы, в которые вкручиваются саморезы для ее регулировки.

Только на этом этапе, короб с выдвижными ящиками окончательно собран.

Так что, устанавливайте правильно, используя все возможности, для их регулировки.

Как выбрать правильные материалы для выдвижного ящика

1. Дерево

Один из самых популярных материалов для изготовления выдвижных ящиков является дерево. Хорошим выбором является фанера, которая обладает высокой прочностью и устойчивостью к влаге. Однако, стоит учесть, что фанера может иметь склеенные слои, что может негативно сказаться на ее прочности в долгосрочной перспективе.

Также можно использовать другие виды древесины, такие как ДСП или МДФ

Однако, при выборе этих материалов необходимо обратить внимание на их плотность и покрытие, чтобы обеспечить высокую прочность и устойчивость к влаге

2. Металл

Для основы выдвижного механизма часто используются металлические материалы, такие как сталь или алюминий. Они обладают высокой прочностью и устойчивостью к влаге, что делает их идеальными для использования в выдвижных ящиках на кухне.

Однако, стоит учесть, что металлические материалы могут быть более дорогими и тяжелыми по сравнению с деревянными. При выборе металла для выдвижного ящика необходимо учитывать не только его прочность, но и его вес, чтобы обеспечить гладкое и легкое движение ящика по роликам.

3. Пластик

Пластик является еще одним вариантом материала для выдвижных ящиков. Он обладает высокой устойчивостью к влаге и прочностью

Важно выбирать пластиковые материалы высокого качества, чтобы обеспечить долговечность и надежность ящика

При выборе материалов для выдвижного ящика также стоит учесть его дизайн и сочетаемость с остальными элементами кухонного гарнитура. Оптимальный выбор материалов позволит создать надежный и функциональный выдвижной ящик на кухонном гарнитуре с роликами.

Разметка

Направляющие для выдвижных систем монтируют тремя способами: по нижнему краю, по центру боковины и по верхнему краю, что зависит от типа фурнитуры. Что касается телескопов, то их разрешается крепить на любом уровне боковины. Но специалисты рекомендуют размещать механизм по центральной линии, это намного упрощает их монтаж и регулировку.

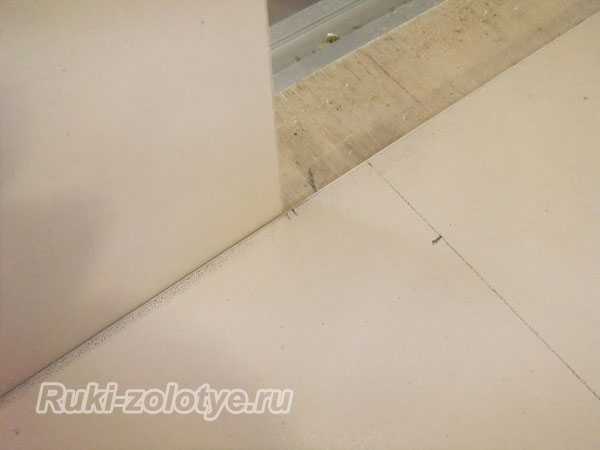

Разметку под устанавливаемую фурнитуру делают с помощью карандаша и линейки

Важно, чтобы линия проходила на одинаковой высоте с обеих боковин, и была строго горизонтальна. Разница в миллиметр приведет к перекосу ящика, что в дальнейшем скажется на работоспособности системы выдвижения

С другой стороны, если прикручивать телескопы по низу, не придется делать разметку, что снижает риск ошибки.

Виды направляющих для ящиков

У всех шкафов, тумб и комодов есть необходимая фурнитура. Существуют варианты, в которых можно обойтись без ручек и замков, но незаменимыми остаются направляющие системы. Между собой они будут отличаться видом и принципом действия (открытия ящика).

Роликовые системы

Роликовые направляющие приобрели популярность еще в прошлом веке и до сих пор остаются востребованными. Система максимально простая: две планки, крепящиеся друг напротив друга. Размер определен длиной и может достигать 80 сантиметров. Основной действующий элемент – ролик, по которому будет двигаться ящик.

Ролик делают из пластика, поэтому стоит принимать во внимание ограничения по весу ящика. Единственное неудобство в данной системе — это возможность выдвинуть ящик только на две трети от общей длины

Шариковые направляющие

Один из видов направляющих, который соответствует всем ожиданиям. Легкость и плавность открытия ящика, низкий уровень шума — вот основные характеристики системы. Состоит она из двух планок и шариков, по которым они движутся.

Весомые преимущества шариковых направляющих:

• Полное выдвижение ящиков.
• Бесшумность.
• Стойкость к большим нагрузкам.

Другими словами систему еще можно назвать телескопической.

Направляющие скрытого монтажа

Вариант систем, который любят выбирать дизайнеры для своих решений.

Преимущества:

• Простота установки.
• Эстетичность.
• Функциональность.
• Разнообразный выбор.

Фурнитура в таких системах практически не видна.

Метабоксы и тандембоксы

Распространенный вариант для кухни. Четыре направляющих, установленных на ящики и представляющие собой роликовую систему, называются метабоксы. С ними можно варьировать рабочую высоту. В комплекте есть доводчики.

Тандембокс имеет сходство с предыдущими системами. Задняя стенка и дно выполнены из ДСП, а бока представлены металлической планкой с трубчатыми перекладинами. В сборке также есть доводчики и разделители.

Различия боксов в выдвижении и возможности выдерживания нагрузок.

Открывание подобной мебели производится без использования дополнительной фурнитуры в виде ручек. Нужно всего лишь нажать на ящик легким движением, и он выедет.

Системы полного открывания

К таким системам относятся Тандембоксы. Они прекрасно смотрятся в дизайнерских решениях, удобны в использовании и позволяют открывать ящики максимально, что удобно при использовании и уходе за ним. Функционируют они на скрытых механических системах “Push” .

Есть возможность разместить тяжелую и крупногабаритную кухонную утварь весом до 50 кг. Полное открывание поможет быстро, легко и без повреждений достать технику или поместить ее в ящик.

Какой выдвижной механизм выбрать?

Каждый из вышеописанных вариантов имеет свои преимущества. У вас есть возможность подобрать вариант под свои потребности и бюджет. При выборе учитывайте, для чего будет предназначена система, например, для ящика с канцелярией или для хранения сковородок и других тяжелых предметов.

Расчет и монтаж роликовых направляющих

В качестве подопытного изделия будем использовать тумбу высотой 720 мм (вместе с ножками высота 820 мм), шириной 600 мм с двумя фасадами размером 596*336 мм. Зазор между фасадами 4 мм, зазоры сверху и снизу по 2 мм. Это типичная по высоте тумба на ножках для кухни.

Рис. 5. Тумба для расчета роликовых направляющих

Для расчета мы воспользуемся опять же программой DYNALOG BLUM, но версия программы новей
DYNALOG 2.6.42, но функционал и возможности программы аналогичны  возможностям, рассмотренным на
странице о направляющих для ящиков. Программу можно
скачать на сайте Blum.

Рис. 6. Стартовый интерфейс программы DYNALOG от BLUM для расчета направляющих для ящиков

В нашем примере ящики под роликовые направляющие изготовим из ДСП, высота ящика 150 мм. Эти параметры введем в качестве исходных для расчета сверловки боковых стенок тумбы, передней стенки ящика, а также фасада.

Кто любит глубокие ящики, то можно увеличить высоту ящиков до 200-250 мм, высота фасада в 356 мм позволяет это сделать.

Рис. 7. Тумба с ящиками на роликовых направляющих

Рис. 8. Пример расчета роликовых направляющих

Ширина ящика в тумбе шириной 600 мм, при использовании ДСП толщиной 16 мм будет следующей:
Ширина ящика = 600 – 2*16-25=543.
Глубина ящика равна длине роликовых направляющих – 500 мм.

Рис. 9. Расчёт ящика на роликовых направляющих и сверления передней стенки

В табличках ниже приведены габариты деталей тумбы, а также наименование применяемых роликовых направляющих. Если используете программу ПРО-100, то можно дополнительно произвести сверку с деталировкой детали тумбы.

В качестве выходной информации из программы при минимальных потерях времени на построение получаем координаты сверления фасадов верхнего и нижнего, а также схему сверления насечек для
монтажа роликовых направляющих на боковые стенки.

Рис. 10. Сверление фасадов при установке ящиков на роликовые направляющие

Кстати, обратите внимание, что программа сдвигает нижнюю кромку ящика к нижней кромке фасада, чтобы максимально использовать пространство для хранения. Не нравится, можно самостоятельно при разметке поднять сверление, отодвинув край ящика от края фасада

А лучше вообще не сверлить переднюю стенку ящика и фасада, а произвести монтаж на месте с использованием двухстороннего скотча, как это описано в
обзоре направляющих для ящиков.

Рис. 11. Схема сверления боковой стенки тумбы для монтажа роликовых направляющих

Читайте далее: Какие бывают направляющие для ящиков Роликовые направляющие Направляющие метабокс Шариковые направляющие Направляющие тандем Направляющие тандембокс Ящики леграбокс

Шаг 5: Собираем направляющий механизм

Как установить направляющие на ящик комода?

Это станет следующим этапом сборки и тоже вряд ли застанет вас врасплох. Различают два типа выдвижных механизмов: роликовые и шариковые. Направляющие шарикового типа считаются более удобными и долговечными. Их можно поставить как на мебель промышленного производства, так и на изделия, сделанные своими руками.

Казалось бы, что сложного в монтаже направляющих? Прикрутил одну часть к корпусу, вторую – к боковине, и готово. Но как получается, что в собранном виде комод имеет перекосы и зазоры в ящиках? Разберем несколько нюансов, как установить на комод шариковые направляющие, чтобы этого избежать.

Чтобы не думать, как отрегулировать комод, разработчики направляющих механизмов предусмотрели возможность регулировки этих направляющих в двух плоскостях

Обратите внимание, что на металлических боковинах имеются круглые и овальные отверстия. Круглые нужны для точной фиксации, овальные – для правильной и удобной регулировки положения механизма.

Итак, ход работы:

• Разъедините выдвижной механизм. Для этого нажмите на специальный пластиковый стопор.
• Наметьте места для монтажа направляющих, если заводские отметки не предусмотрены.
• Закрепите боковины в круглые отверстия при помощи саморезов. Поместите шуфляды и отрегулируйте их, пока саморезы закручены вполсилы. Если сборка проведена правильно, сработает фиксатор, и вы услышите щелчок. Если фиксатор не сработает, нужно, слегка ослабив крепеж, еще раз отрегулировать механизм.
• Когда короб с установленными шуфлядами отрегулирован окончательно, вытяните ящики и закрутите все саморезы до конца.

Набить руку и узнать, как установить на комод шариковые направляющие быстро и легко, можно с первого опыта сборки. К слову, если перед вами станет вопрос, как разобрать комод, возьмите на вооружение тот же список инструментов и обратный ход работ. Уверены, что монтаж корпусной мебели окажется вам по силам!

Вернуться

Тандембоксы и метабоксы

Этот вид направляющих появился в продаже не так давно, но уже успел стать популярным. В тандембоксах и метабоксах направляющие располагают внутри боковых стенок мебели. Их оснащают демпферами и доводчиками.

Направляющие способны выдержать существенные нагрузки.

Интересный дизайн данных элементов дает возможность им вписаться в различные стили интерьера. Хорошее качество обеспечивает длительный срок службы. Для правильного монтажа следует грамотно выполнять разметку.

Тандембоксы имеют сложную конструкцию, из-за этого их стоимость высока. Логично, что данные направляющие применяют в мебели из натурального дерева или других дорогих материалов.

Установка роликовых направляющих

Давно собирался написать урок по работе с роликовыми направляющими. Вот, наконец то, сподобился. Присадочные схемы я уже выкладывал вот в этой статье. Теперь только голая практика. Для примера я буду собирать простенькую тумбочку с тремя выдвижными ящиками.

Начнем с ящиков. Собираются они легко и просто на конфирматах (по паре в каждый угол). Боковые стенки идут накладными, то есть на них конфирматы вворачиваются в пласть, а передняя и задняя стенки — вкладные, то есть в их торец.

Потом накладываем на место заднюю стенку, тщательно выравниваем и предварительно крепим тремя гвоздиками (два в одну стенку и один в соседнюю), чтобы дно не смещалось.

После этого переворачиваем ящик и с помощью рулетки или линейки проверяем его диагонали. Они должны быть равны.

Затем в эти отверстия вворачиваем саморезы.

С ящиками пока закончили, перейдем к разметке стоек. Я пользуюсь следующей методикой (минимум математики). Итак, сначала отмечаем на переднем крае стойки границы фасадов с межфасадными промежутками. Можно фасады не прикладывать, а просто воспользоваться линейкой, но так нагляднее.

Обратите внимание, что нижний фасад накладной, то есть, он закрывает нижний горизонт, а, значит, отступать от нижнего края стойки надо на 16 мм меньше. Теперь размечаем сами направляйки

Для этого надо прикинуть, как будут располагаться выдвижные ящики: они должны быть ближе к нижнему краю фасадов, но не выступать за их габариты, направляющие на самих ящиках находятся строго снизу. Для большей наглядности можно приложить направляйки к стойкам и посмотреть, как они будут смотреться (ориентируемся на наши отметки фасадов). Я обычно отступаю от края фасада вверх по 20 мм и провожу перпендикуляр к переднему краю

Теперь размечаем сами направляйки. Для этого надо прикинуть, как будут располагаться выдвижные ящики: они должны быть ближе к нижнему краю фасадов, но не выступать за их габариты, направляющие на самих ящиках находятся строго снизу. Для большей наглядности можно приложить направляйки к стойкам и посмотреть, как они будут смотреться (ориентируемся на наши отметки фасадов). Я обычно отступаю от края фасада вверх по 20 мм и провожу перпендикуляр к переднему краю.

На этом перпендикуляре откладываем 37 мм и эту точку накалываем шилом (это получается центр второго отверстия на направляющей.

Обратите внимание, что передний край направляйки отстоит от края стойки на 2 мм. Данную манипуляцию повторяем для всех трех пар направляющих (то есть, для обоих стоек)

Данную манипуляцию повторяем для всех трех пар направляющих (то есть, для обоих стоек).

В принципе, присадка выдвижной системы на этом заканчивается, но добьем тумбочку до конца.

Собираем короб (прикручиваем на конфирматы нижний горизонт с ножками).

Ставим в пазы заднюю стенку, (крепим ее уголками) верхний горизонт крепим на монтажные уголки (можно на минификсы, что сложнее, но аккуратнее).

Ставим средний горизонт. В принципе, короб тумбы готов.

Устанавливаем сами ящики внутрь короба. В из передних стенках сверлятся отверстия под саморезы (для крепления фасадов). Для этого же наклеивается двусторонний скотч.

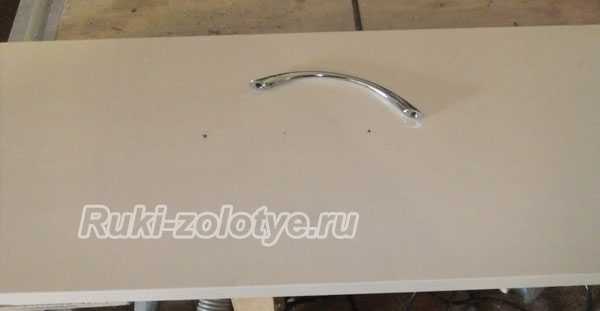

Осталось закрепить сами фасады на ящиках. Подробно я технологию крепления фасадов «на скотч» уже описывал — останавливаться не буду.

В общем, в результате всех манипуляций, получилась вот такая простенькая и аккуратная тумбочка в поликлинику.

Источник
