Что потребуется для ремонта

Рожковый ключ на 17 и разводной ключ лучше – 2 разводных.
Стальной «бородок», либо плоская отвертка.
Пассатижи-утконосы.
Пинцет.
Консистентная смазка «Литол-24».
Кусок ткани, на которой будет происходить «действо».
Протирочная ветошь.
Молоток.

Ремонт задней и передней втулки велосипеда

При выработке своего ресурса или преждевременной поломке таких деталей как: ось, конус, шарики подшипника, и чашки производится их замена на новые. И если с первыми в этом списке проблем особых нет, то вот с чашками не все так просто. Есть несколько заморочек. Во-первых, купить новые конкретно под определенную втулку вряд ли получится (разве что найти такую же б/у). Поэтому потребуются либо танцы с бубном и заказом чашки у токаря или же искать донора, выбивать их и вставлять в потерпевшего. Что не всегда получается. Есть еще один вариант. Выбить чашки из втулки колеса велосипеда и на их место поставить промподшипники. Но тут тоже нужно четко подобрать все по размерам и не все может пойти, так как хотелось. Так что в случае поломки чашек, скорее всего, потребуется купить новую втулку.

Хотелось бы заметить, что при замене шариков следует менять сразу все, а не по несколько штук.

При выходе из строя промподшипников, они также меняются без проблем на новые.

Ну а в остальном, вовремя производите очистку и смазку втулок, проверяйте их на люфты (в случае необходимости подтягивайте, как было описано выше) и втулки велосипеда прослужат вам очень долго.

Активный отдых в пятигорске
Как провести аншлюс австрии hoi 4
Стоит ли ехать в армению на отдых
Азовская станция туристов омская область
Курортная 20 голубицкая на карте

Задний дисковый тормоз: особенности, настройка и замена запчастей

Дисковый тормоз на велосипеде – современная модификация, которая устанавливается на горных и гибридных велосипедах. Закрепляется на специальное посадочное место втулки. Запчасти дискового тормоза:

диск – тормозная поверхность;
каллипер;
колодка;
адаптер;
трос и приводная ручка.

Тросовые дисковые тормоза называются механическими – усилия на каллипер передаются так же, как на скобы клеща и v-brake. Кроме механических, существуют и гидравлические системы. При нажатии на ручку из цилиндров с помощью поршней в гидролинию (вместо троса) выталкивается жидкость, за счет которой происходит прижимание колодки к ротору (диску).

Диски могут различаться по диаметрам, от этого зависит эффективность торможения. Чем он больше и, соответственно, площадь поверхности ротора, тем меньше времени потребуется на остановку велосипеда.

Размеры дисков в мм, соответствующие дисциплины:

140 – стандартные поездки на МТБ;
160 – обычный МТБ для бездорожья;
180 – фрирайд;
200 – фрирайд и даунхилл;
220 – даунхилл.

Оценка дисковых тормозов в сравнении с ободными:

Характеристики	Ротор	v-brake
Сила торможения	5	3 – 4
Модуляция	5	3 – 4
Ремонт, обслуживание, установка	3	5
Чувствительность к восьмеркам	5	1
Нагрузки на колесо	2	3
Вес	3	4
Цена	3	5
Сумма	26 баллов	25 +/- 1 балл

Поставить и отрегулировать роторный тормоз сложнее, чем ободной. Вес у него будет больше, что ограничивает установку только на тяжелых велосипедах. Плюс ко всему стоимость всего комплекта и отдельных запчастей выше, что сильно скажется при переходе с ви-брейка на диск.

Особенности установки:

точное выравнивание тормозной линии по раме;
использование адаптера под каллипер на задние перья;
минимальное расстояние от колодки до поверхности диска.

Схема роторных тормозов и выравнивание по двум измерениям

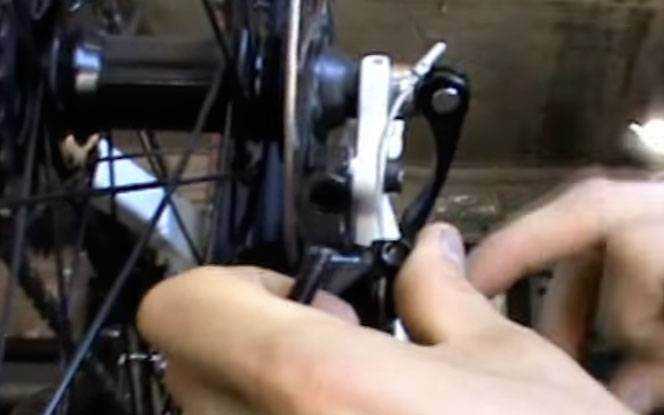

Как правильно сделать регулировку дискового тормоза: 1. Ослабить регулировочный болт тросика у тормозной ручки.

2. Ослабить крепления каллипера.

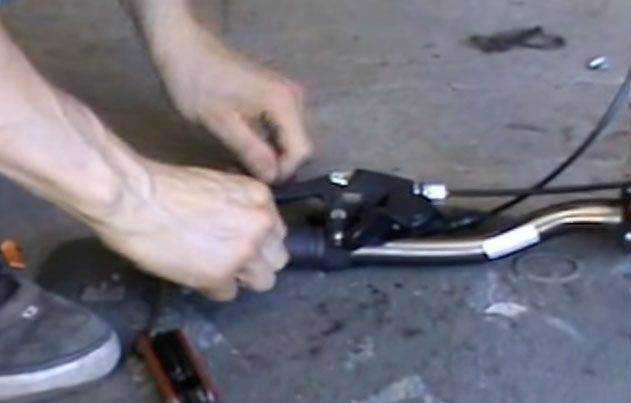

3. Зафиксировать тормозную ручку.

4. Выставить допустимое расстояние от колодки до ротора.

5. Затянуть каллипер.

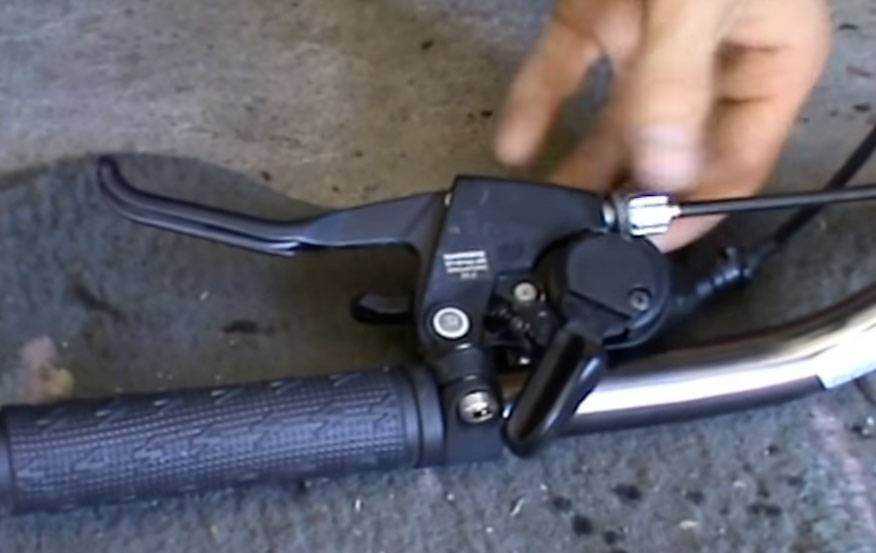

6. Подтянуть регулировочный болт у основания тормозной ручки.

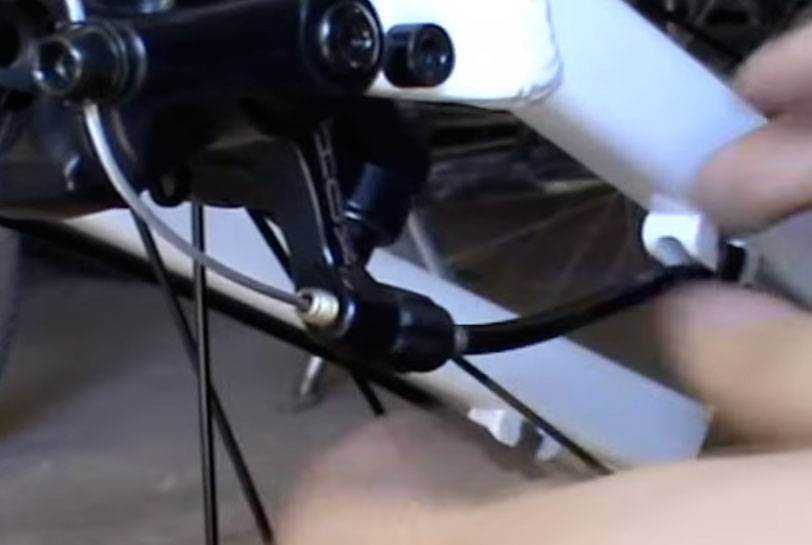

7. Дополнительно натянуть тросик можно при помощи винта у каллипера.

Цель этих операций – добиться оптимального натяжения приводного тросика и выставить расстояние от колодки до ротора.

Тормозная система – основа безопасности при движении на велосипеде

Независимо от их типа – барабанные, ободные или дисковые – важно поддерживать их в исправном состоянии и вовремя регулировать

Снятие кассеты

Снимать кассету приходится, во-первых, для регулировки подшипников задней втулки (в принципе, можно и не снимать, но со снятой кассетой регулировать втулку удобнее), или для замены самих звездочек. Если в поездке придется заменить спицу заднего колеса с правой стороны, то кассету тоже потребуется снимать.

Кассета притянута к трещотке шлицевой гайкой. Для того, чтобы отвернуть эту гайку, нужен специальный инструмент — съемник кассеты. А для того, чтобы кассету удержать (отвинчивать кассету приходится в направлении свободного вращения заднего колеса — против часовой стрелки), необходим хлыст.

Звездочки кассеты надеты на корпус трещотки и стянуты широкой гайкой специальной формы. Применена втулка со встроенным храповым механизмом. Между звездочками проложены пластмассовые шайбы.

При разборке кассеты надо учесть, что важен не только порядок следования звездочек, но и их ориентация относительно друг друга. Шайбы тоже могут отличаться по диаметру и толщине, поэтому все снимаемые детали имеет смысл аккуратно раскладывать в ряд.

Для отворачивания гайки потребуется специальный шлицевой ключ, а для удерживания кассеты от поворота нужен хлыст, потому что направление вращения гайки при отворачивании совпадает с направлением свободного вращения трещотки.

Надеваем цепь хлыста на самую большую звездочку кассеты. Отворачиваем гайку ключом, удерживая кассету хлыстом. Если у вас нет хлыста, то вместо него можно использовать старую цепь, неким образом закрепив её, чтобы она удерживала паук. Также можно использовать старую тряпку потолще и побольше. В несколько слоев складываем и набрасываем на паук, держа его руками. Паук держится всей ладонью через тряпку и вертится при этом ключем.

Снимаем гайку. Затем снимаем с корпуса трещотки все звездочки и шайбы, соблюдая их порядок. При необходимости снимаем барабан втулки с оси.

Кассеты и трещотки Shimano

Снимать кассету приходится, во-первых, для регулировки подшипников задней втулки или для замены самих звездочек. Если в поездке придется заменить спицу заднего колеса с правой стороны, то кассету тоже потребуется снимать.

По сути, никаких принципиальных отличий от описанного выше способа нет.

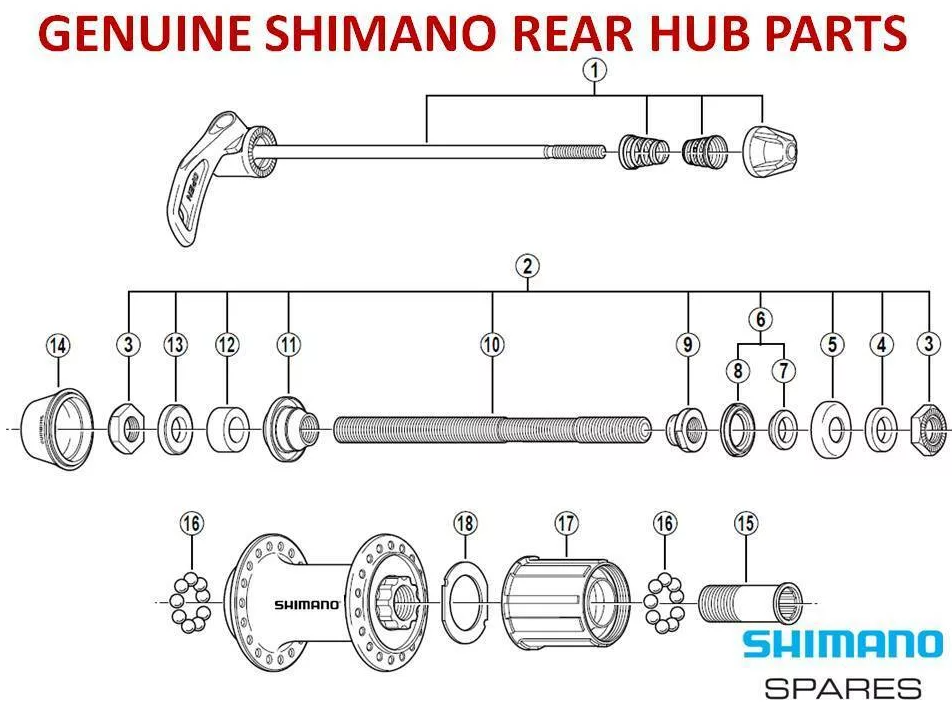

Разборка, очистка/смазка

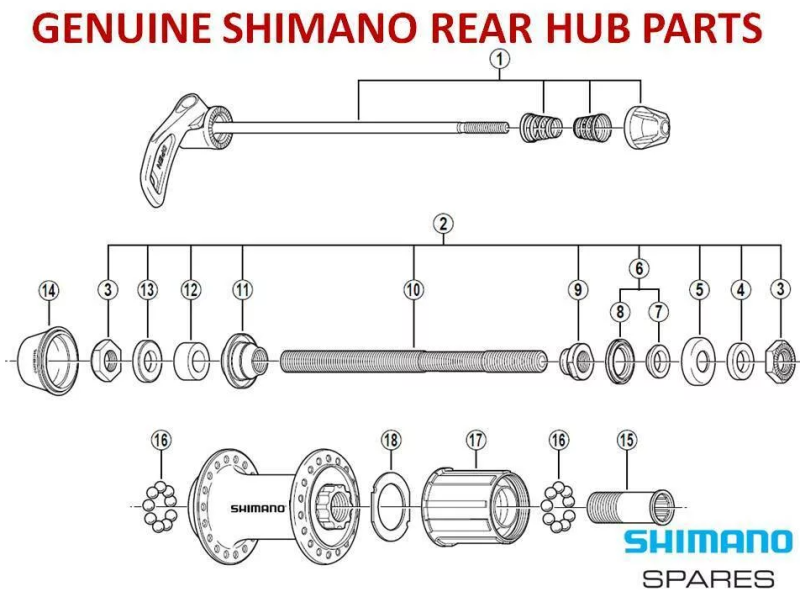

Как снять втулку заднего колеса велосипеда для последующей чистки и смазки? Требуется выполнить следующий порядок действий:

съемником демонтируется кассета;

размыкается стопор;

извлекаются шайбы с подшипниками;

проводится дефектовка путем осмотра поверхности подшипников: истертые элементы должны быть заменены, остальные очищаются растворителем;

извлекается ось;

внутри корпус очищается мягкой тканью, проводится смазка всех элементов (особое внимание необходимо уделить подшипникам).

Как собрать втулку заднего колеса велосипеда? Сборка заднего колеса горного или любого другого велосипеда проводится в обратном порядке. При установке деталей внутрь корпуса необходимо сначала положить смазку на его стенки.

После этого заднее колесо устанавливается на место. Как это сделать, показано на видео.

Перед тем, как приступить к разборке заднего колеса велосипеда для ремонта втулки, необходимо четко представлять порядок этих действий. В противном случае ситуация только усугубится. Если вы не уверены в собственных силах на 100%, посмотрите видео, на котором все будет подробно рассказано.

Как снять переднюю звездочку на велосипеде

Активная езда на велосипеде требует определенных навыков быстрого ремонта транспорта. Перед отправлением в дальнюю поездку лучше всего предусмотреть возможные поломки и неисправности техники, взять с собой нужный инструмент и комплект запасных деталей, например, камеры. Часто же бывает так, что нужного под рукой не оказалось, но и тогда выход из ситуации есть. Например, если нужно отрегулировать каретку велосипеда, то необходимо снять и разобрать шатун, а инструмента нет. Данная проблема имеет решение и стоит ознакомиться с конструкцией и назначением этой детали более подробно.

Инструменты для ремонта кассеты звездочек велосипеда

Недорогой китайский хлыст для звездочек

Как снять звездочку с односкоростного велосипеда (синглспид)

Чтобы снять трансмиссионную звезду на односкоростном велобайке, достаточно одного лишь разжатия стопорного кольца. Многие любители синглспид утверждают, что «родное» стопорное кольцо никуда не годится и иногда ломается, даже если речь о замене звезды не идет. В любой ситуации, если стопор вышел из строя, нужно его заменить. В противном случае, люфт неизбежен. Цепь будет попросту болтаться в разные стороны.

Если звездочки неисправны, велосипед ездить не будет. Своевременная замена деталей трансмиссии – это актуально для всех моделей великов: от простейших «работяг» до самых навороченных скоростных шоссеров и горных велобайков.

Немного о синглспиде

Для снятия задней трансмиссионной звезды с односкоростного велосипеда потребуется лишь разжать стопорное кольцо. Среди любителей сингспидов можно услышать, что штатное колечко никудышное и может само сломаться, даже если вы не думали менять звезду. Возможно, это и так. В любом случае, при повреждении стопора меняем его на новый, иначе люфта не избежать (цепь попросту болтается из стороны в сторону).

Собрать такую конструкцию также очень просто: колечко ставится буквально само, даже сжимать не нужно. Вот так все просто на односкоростных великах! Вклиниваться в трансмиссию велосипеда с одной передачей просто так не стоит. Распространенные причины – это сильно изношенная деталь либо потребность установить новую звезду большего диаметра.

Как известно, без исправных звезд и цепи велик не сможет даже тронуться с места. Своевременная замена составляющих трансмиссионной системы – это важнейшая составляющая ремонта велосипеда любого типа – от простых дорожных двухколесных «жучков» до шоссейных и горных супербайков.

Замена звездочек заднего колеса на велосипеде

Затем, последней, устанавливаем гайку. Закручиваем ее от руки до упора. Здесь уже цепью на палке можно не пользоваться, так как вращение будет в другую сторону и хаб не будет прокручивать. Но я, все же, рекомендую вам воспользоваться вашим самодельным инструментом.

Главная » Сделай-Сам » Как снять кассету звездочек с колеса велосипеда

4 Отзыва

Добрий вечір. Підскажіть пожалуста. В мене шоссейний велосипед Cannondale Synapse пройшов 2200 км. Замітив, що вся касета має не великий люфт (коли береш руками за касету хитаєш її всторону-всотону). Це нормально?

Добрый вечер, Андрей.

Спасибо за статью. Жаль, что так сильно обрезали фотографии: как делать съемник и как им пользоваться, не совсем по ним понятно.

Видео-инструкция: Как снять кассету звездочек

В этом видео, буквально за 13,5 минут я покажу все тонкости, как можно открутить заднюю звездочку, и как самому сделать специальный съемник для удержания кассеты.

Какую информацию вы сможете найти в этом видео (временные отметки):

Технические вопросы и ответы

Снятие кассеты велосипеда

Берем второй важный инструмент, и разводной ключ. Накидываем съемник на колесо и устанавливаем зубастую фигню в гайку. Ну и любимый разводной ключ там же

Затем жмем вниз с обеих сторон.

Накидываем ее вновь на колесо.

Скидываем кассету с хаба, промываем и осматриваем каждую звездочку. Если вы не заботитесь о чистке и смазке велосипедной цепи, то растянувшаяся цепь может изрядно испортить вам звезды.

И, пока вы сняли звездочки с колеса (и они не мешают), вы можете заодно перебрать подшипники колеса, особенно, если они захрустели. Процедура довольно простая, если знать с какой стороны подойти к процессу.

Спицовка

Необходимо смазать резьбу на спицах и поместить их во фланец втулки, оставляя по пустому отверстию в промежутках. Далее ищем отверстие на правой стороне обода, справа от вентиля, в него мы вставим самую первую спицу и закрепим ее ниппелем. Затем начинаем вставлять остальные спицы, оставляя по три пустых отверстия.

После этого можно вставить спицы на правой стороне, оставляя промежутки в одно отверстие. Когда с правой стороной эта работа выполнена, нужно приступить к левой стороне. Порядок действий остается тот же, но надо помнить, что первая спица будет находиться слева от вентиля

Следует обратить внимание на то, что головки этих спиц должны быть снаружи фланца втулки. Данные спицы именуются приводными, а последующие — натяжными

Приступаем к натяжным спицам. Их концы должны быть на внутренней стороне фланца втулки. Вставляем натяжную спицу, она будет пересекаться с тремя приводными спицами, причем первые две она пересекает сверху, а третью — снизу. Так же крепим оставшиеся натяжные спицы, затягивая ниппели на полтора или два оборота.

Как снять звездочку с колеса велосипеда своими руками

Трансмиссия велосипеда нуждается в постоянном уходе. Больше всего подвержены износу цепь и звездочки на колесе. Не застрахован от подобных поломок и односкоростной велобайк. Различие от многоскоростных моделей лишь в том, что цепь и звезды рассчитаны на более продолжительный ресурс. Рассмотрим, как снять звезду с колеса для последующей замены.

Вначале – зачем это нужно и можно ли без этого обойтись? Нет, нельзя. Частично изношенная трансмиссия ухудшает работу всего велосипеда. Поэтому звезда при поломке подлежит замене. В особенности, это актуально для звездочек, которые применяются особенно часто используются. Естественно, прежде чем заняться ремонтом, изношенную деталь нужно предварительно снять.

Как снять звездочку с велосипеда

Звезды скоростного велосипеда – основные детали системы переключения передач, которые обеспечивают передаточное отношение трансмиссии. По степени воздействия делятся на ведущие и ведомые. Первые располагаются у шатунной пары и называются системой. Ведомые находятся на втулке заднего колеса и по конструкции разделяются на кассеты и трещотки.

Со временем звезды изнашиваются, в результате чего требуется их полная или частичная замена. Второй вариант на практике встречается чаще, так как износ идет неравномерно. Ему подвержены наиболее часто используемые передачи. Проблема, конечно, требует своевременного решения, иначе езда превратится в мучение. Цепь будет заедать или перескакивать изношенные звезды. Многие современные модели позволяют снять звездочку и поставить ее отдельно на систему или кассету без замены узлов целиком. О том, как это сделать, читаем далее.

2. Снимаем звёзды

После того, как шатуны успешно отделились от велосипеда, вам нужно будет открутить бонки на звёздах. В зависимости от производителя ваших шатунов, они могут быть как с креплением под шестигранник с обеих сторон, под torx, или с прорезью под специальный ключ обратной стороны. У ребят из parktool есть специальный ключ для таких бонок, он идёт под индексом CNW-2 и стоит в районе $5.

Порядок разборки трансмиссионной кассеты

Снять заднюю часть трансмиссии велика несложно. Набор инструментов для снятия звездочек следующий.

Рожковый ключ для демонтажа колеса;
Разводной ключ для кассеты;
Хлыст;
Съемник кассеты.

Первый этап – это демонтаж заднего колеса велосипеда. Пользуясь ключом, отвинтите гайки, затем снимите с задних звездочек цепь. Для некоторых модификаций (например, для MTB) снять колесо – это буквально минутное дело, поскольку оно закреплено на эксцентрике.

Установите съемник на шлицевую гайку. «Хлыст» используют, чтобы удержать кассету от прокручивания. Вращайте съемник разводным ключом. Направление вращения хлыста – в противоположную сторону.

Снять гайку непросто. Придется потрудиться также, чтобы установить ее на место. После того как гайку удалось открутить, кассета отцепляется от колеса велика без усилий. Осталось лишь оценить состояние кассеты и определить, какая именно звездочка вышла из строя.

Наружные звезды могут быть сняты сразу же после того как кассета велосипеда была демонтирована. Их очищают и внимательно осматривают, оценивая степень изношенности. Изношенные – заменяют.

Ремонт велосипеда: Как заменить передние звёзды

Замена ведущих звёзд на вашем велосипеде – тривиальная задача, которую вы выполняете если звёзды износились или если хотите слегка поиграться с передаточным соотношением и поставить звезду другого диаметра. В любом случае, сегодня мы расскажем, как это сделать.

Перед тем, как купить новые звёзды убедитесь в том, что вы подобрали правильный стандарт звёзд. Чаще всего для описания стандарта крепления двух и более звёзд используют аббревиатуру BCD (от англ. bolt circle diameter – диаметр по центрам отверстий в звезде для крепления на шатуны). Существуют ещё несколько типов крепления, но BCD встречается чаще всего. Как его измерить – видно на картинке ниже, вам пригодится линейка или штангенциркуль.

Если у вас спереди двойник, со звездами на 50 и 34 зуба, скорее всего у вас 110 BCD, если 53 и 39 зубов, то 130 BCD. Новейшие 11-скоростные системы от Shimano вообще имеют унифицированный стандарт, так что если у вас такая система, то просто берите звезды с подходящим количеством зубов. Но, как всегда, лучше перестраховаться и сверить все размеры.

Теперь, когда у вас есть все необходимое для замены, стоит позаботиться про инструмент.

Шестигранники или ключи Torx;
Отвёртка;
Ветошь;
Выжимка для шатунов (не обязательно).

База отдыха белое озеро рязанская область
Снять апартаменты в лозенец
Причудье база отдыха в ленинградской
Урус мартан база отдыха
Отели на курортном проспекте зеленоградск

Сборка и установка заднего колеса на велосипед

Качественный ремонт колеса – это не только разборка, замена, смазка или регулировка. На последнем этапе весь этот хаос нужно собрать в обратной последовательности. Все детали втулочного механизма помещаются в барабан и тщательно закрепляются контрагайками. Барабан насаживается на спицы, после чего их необходимо затянуть на то количество оборотов, на которое они были ослаблены.

Закручивание спицевых гаек делается в сторону, противоположную ослаблению. Здесь нужно запомнить направление ослабления, чтобы правильно затянуть. Если барабан болтается, то закрутить спицы надо посильнее.

Кассета надевается на втулку в таком порядке:

основные звезды;
одиночные звезды, маленькие звездочки;
затяжка кассетного механизма хлыстом.

Осталось только поставить заднее колесо на раму. На одну из звезд надевается цепь, а колесо вставляется в пазы рамы. В довершении всего остается только затянуть гайки или эксцентрики с обеих сторон. После сборки нужно покрутить педали и посмотреть, нормально ли цепь ходит по звездам. Переворачиваем велик и начинаем спокойно кататься!

Столкнуться с неполадками колеса так или иначе придется каждому, кто активно ездит на велосипеде. Несмотря на простоту обслуживания, колесо на первых порах может отнять достаточно времени. Однако, если вспомнить, какое значение имеют колеса для велосипеда, это окажется не так уж много. Более того, с опытом переборка колеса будет занимать считанные минуты.

http://stg-velo.com/news/kak_razobrat_ili_sobrat_zadnee_koleso_skorostnogo_velosipeda/

http://yvelo.ru/sovetii_i_faktii/kak_sobrat_zadnee_koleso_velosipeda.html

https://aktsport.ru/velosiped/kak-razborat-sborat-zadnee-koleso-velosipeda.html

Наиболее частые проблемы и пути их устранения

Далее рассмотрим распространённые основные типы поломок и методы их устранения.

Люфт

Люфтами называют небольшие зазоры, появляющиеся между взаимосвязанными механическими компонентами. Возникает ситуация, когда движение одной детали не влечёт изменение положения другой.

Люфт велосипедного колеса предполагает смещение его положения относительно втулки. Велосипедист ощущает т.н. «биение колеса».

Среди причин проблемы называют износ втулки, конус-гайки, дорожек подшипников. Явление возникает при частой интенсивной эксплуатации транспортного средства.

Решают проблему заменой износившейся детали. Также проводят регулировку компонентов втулки.

Перетяжка конуса

Чрезмерное затягивание контурных гаек приводит к появлению дополнительного трения во втулке. В результате велосипедное колесо теряет накат.

Для устранения осуществляют регулировку конусов.

Поломка или искривление оси

Происходят вследствие заводского брака, применения производителем некачественного сырья. Поломки особенно характерны для втулок с трещотками, поскольку благодаря их конструктивной специфики происходит увеличение нагрузок на ось.

Единственный вариант – приобретение и монтаж новой детали. Благо стоят они недорого. Собираясь совершить покупку, возьмите с собой оригинал.

Так вы сможете подобрать замену, которая подойдёт установленном втулке.

Хруст или шум внутри втулки

Перечисленные признаки являются сигналом, что втулка требует внеочередного обслуживания. Сделать это необходимо как можно быстрее, иначе высок риск возникновения аварийной ситуации.

Процедура подробно описана выше: осуществляют разбор, замену смазки, проводят диагностику дефектов деталей. Испорченные элементы заменяют.

Если после выполнения всех действий проблема не исчезла, возможно, придётся приобрести новую втулку.

Обслуживание и ремонт кассеты велосипеда

Любая часть конструкции транспортного средства нуждается в своевременном обслуживании, и кассета не является исключением. Особого ухода требует разборный механизм. Тщательно осмотрите снятую кассету и все её детали, возможно, придётся произвести замену системы или же поменять некоторые сточенные звёздочки.

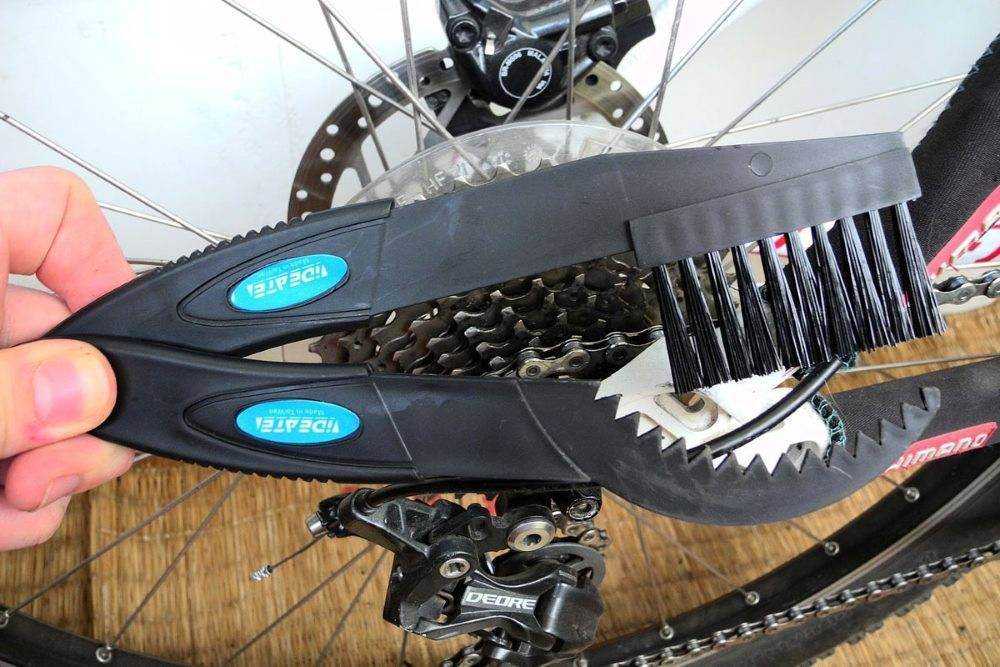

Чистка механизма плоской щеткой

Необходимо почистить все составляющие механизма плоской щёткой. Можно воспользоваться лёгким моющим средством, но не растворителем, затем протереть детали насухо. Смазывайте детали очень тонким слоем смазки во избежание налипания грязи при последующем использовании велосипеда. Цепь велосипеда также нужно вычистить от загрязнений, при надобности сразу заменить, так как она приходит в негодность гораздо быстрее кассеты.

При замене цепи учитывайте её совместимость с системой звёзд. В случае если пришлось поменять какие-либо детали, они должны полностью соответствовать предшествующим элементам. Новую кассету ставить следует с тем же значением передаточного отношения, что и старый механизм, потому как все детали трансмиссии подобраны неслучайным образом.

Как часто нужно смазывать втулку Shimano Nexus Inter 3? Чем смазывать? Нужно ли её разбирать для смазки?

По поводу технического обслуживания втулки у меня есть отдельный пост с официальной информацией производителя. Если кратко, Shimano рекомендует смазывать втулку с периодичностью один раз в два года или один раз в 5000 км. Сам процесс смазывания предлагается выполнять следующим образом: втулку разобрать, извлечь механизм, окунуть в специальное ремонтное масло, выдержать в нём механизм некоторое время, извлечь, дать смазке стечь и собрать втулку.

Также могу поделиться собственным опытом. На момент написания этого текста, я смазывал втулку всего два раза и оба раза литолом. Первый раз без разборки, закачивая разжиженный маслом литол через ось с помощью шприца. Второй раз втулку разобрал и смазал точечно чистым, не разбавленным литолом. Попробовав оба варианта, я пришёл к мнению, что наилучшим для меня способом является смазка втулки с разборкой. А на вопрос «чем смазывать?», каждый велосипедист предложит свою, уникальную, неповторимую и самую лучшую смазку. По моему же мнению, обычного литола для этих целей вполне достаточно.

Внутренне устройство

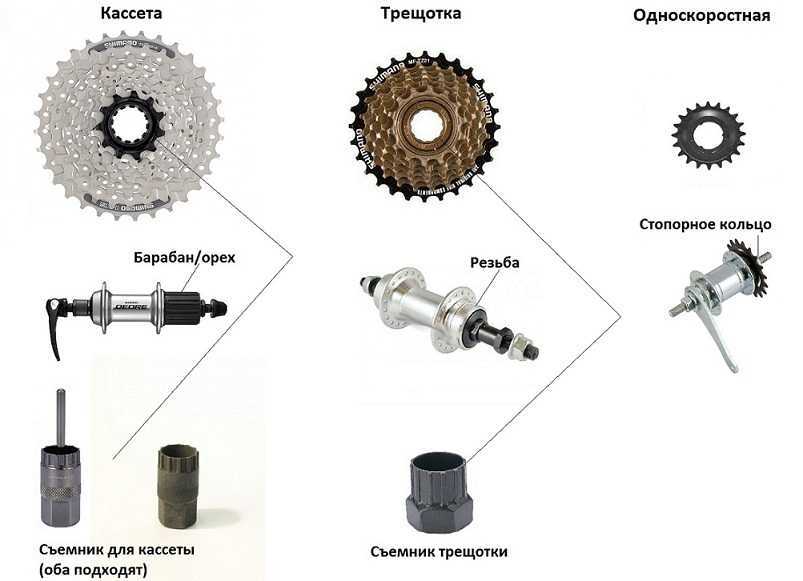

Кассета велосипеда — это пирамида, набранная из звезд разного размера, являющаяся узлом скоростной цепной передачи. Между собой звездочки разделяются на равное расстояние кольцами или, в некоторых дорогих моделях, внутренним каркасом-пауком. Вместе все эти детали образуют тело устройства.

Кассета на велосипед насаживается к барабану храпового механизма по шлицам. Сам храповик в цилиндрическом корпусе крепится к втулке колеса тоже подобными зацепами. Именно отдельный цилиндрический механизм на заднем колесе трещит при свободном накате и зацепляется намертво во время вращения педалей. В кассете же нет ни собачек, ни зубчатого колеса.

Тело кассеты окончательно фиксируется на заднем колесе внешней прижимной гайкой, вкручиваемой во внутренний храповой механизм. Она и наименьшая звезда имеют зубцы на своих соприкасающихся поверхностях для предотвращения раскручивания во время езды.
