Устройство дверных замков: схемы и особенности конструкций

Ремонт замка межкомнатной двери: особенности и рекомендации

Различные неполадки возникают не только в запорных механизмах, которые устанавливаются на входные двери. Нередко выходят из строя и межкомнатные замки. Для таких целей используются врезные устройства, имеющие защелку. Для удобства применения они дополняются ручкой, которая может быть прямой или круглой. Второй вариант наиболее популярен. Чаще всего в таких устройствах встречаются следующие неполадки:

Для того чтобы починить запавший фалевый язычок, потребуется выполнить разборку замка

• западание язычка;
• заедание ручки;
• неустойчивость защелки.

Для того чтобы ответить на вопрос о том, как починить замок, установленный на межкомнатном полотне, вначале необходимо определить его тип. Стандартные врезные модели встречаются чаще всего в современных квартирах. Для того чтобы починить запавший фалевый язычок, потребуется выполнить разборку механизма. Обычно причиной такой неполадки является неисправность пружины, которую нужно попросту поменять.

При заклинивании защелки следует провести разборку механизма. Как разобрать дверной замок межкомнатной двери? Для устранения заедания защелки нужно демонтировать ту часть, которая отвечает за ее фиксацию. При выходе из строя сердцевины изделия также производится его разборка. Удаляются декоративные пластины (если таковые имеются), после чего выполняются демонтаж крепежных элементов и замена личинки.

Чаще всего в замках межкомнатных дверей встречаются следующие неполадки: западание язычка, заедание ручки, неустойчивость защелки

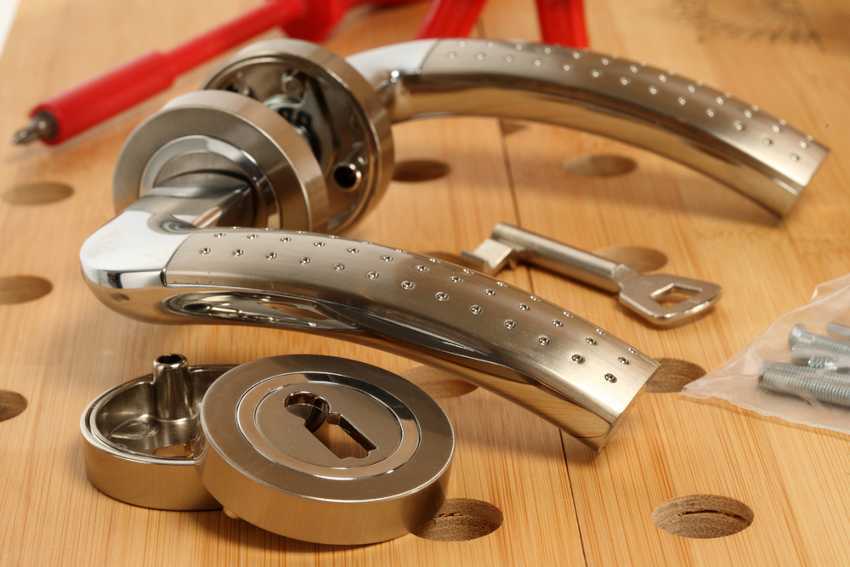

Ремонт дверной ручки с замком для межкомнатной двери

Для межкомнатных дверей чаще всего используются именно круглые ручки, которые оснащаются защелками. Их еще называют кнобами. Наиболее распространенные неполадки в этом случае:

• поломка возвратной пружины;
• выход из строя защелки.

Чтобы выполнить ремонт подобного устройства, потребуется разобрать его. Демонтаж производится в несколько этапов. Первое, что нужно сделать, – найти отверстие на теле декоративной накладки. Далее необходимо провернуть ручку таким образом, чтобы пружинный зацеп оказался в области прорези. Устройство замка двери такого типа можно изучить на соответствующих фото.

Затем нужно нажать на пружинный фиксатор и приложить усилие, чтобы снять ручку с механизма. С той стороны, которая соответствует расположению защелки, убирается декоративная накладка и удаляются фиксаторные винты. После этого производится удаление внутренней и наружной частей запорного изделия. Процесс разборки в этом случае не сильно отличается от демонтажа, выполняемого во время ремонта дверного замка металлической двери в квартире.

Во избежание разного рода поломок специалисты рекомендуют время от времени проводить профилактическую чистку замка

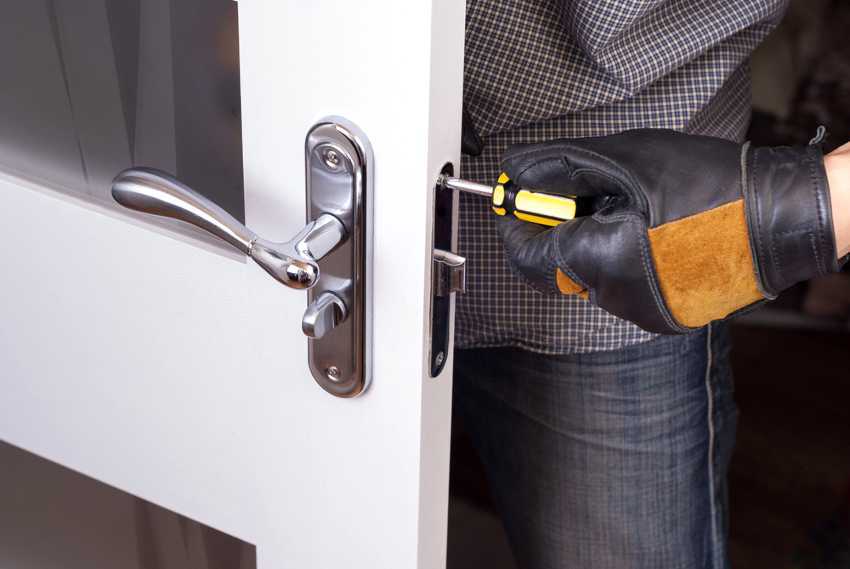

Для фиксации самой защелки используются два шурупа, которые необходимо открутить с помощью отвертки. Далее защелка снимается – и на этом демонтаж заканчивается. Следующее, что нужно сделать, – очистить все элементы механизма и смазать их

Особое внимание рекомендуется уделить защелке и поворотному механизму ручки

После завершения чистки замок устанавливается обратно. Регулярный уход за запорным устройством является залогом его надежной и продолжительной эксплуатации. Во избежание разного рода поломок специалисты рекомендуют время от времени проводить профилактическую чистку замка.

Запорные механизмы, используемые для входных и межкомнатных полотен, периодически выходят из строя. Причины поломок, как правило, несложно идентифицировать самостоятельно. Однако ликвидировать ту или иную неисправность своими руками гораздо сложнее. В случае неудачи не стоит усугублять положение. Лучшим выходом будет обратиться к мастеру.

Уход за входным замком

Для ухода за дверным устройством используется специальная смазка, которая может быть следующих видов:

• силиконовая;
• литиевая;
• масляная.

Для каждого состава характерны определенные ценные свойства. Если замок смазывать постоянно, тогда он будет функционировать без проблем. Одновременно рекомендуется смазывать петли. Для увеличения эксплуатационного срока замка рекомендуется не воздействовать силой на сам цилиндр в процессе его установки, при повороте либо вставке ключа.

Нельзя вставлять 2 ключа с двух сторон двери одновременно. Также не рекомендуется вставлять в цилиндр различные предметы. Запрещено поворачивать вставленный ключ, если он не дошел до упора. Если устройство заедает, рекомендуется его очистить от грязи и пыли.

Как только наши предки осознали, что имущество может быть как общим, так и личным, появилась нужда оградить свое от чужого, а вместе с ней и первые способы запирания жилища.

Замки значительно эволюционировали, простые защелки и щеколды, сохранившиеся до нашей современности путем долгих экспериментов и изобретений, превратились в высокотехнологичные системы безопасности, как механического, так и электронного действия. Устройство дверного замка во многом определяется его главной функцией – запирание двери и защита дома.

По способу крепежа к входной двери, замки можно разделить на такие два вида. Врезные монтируются в полотно двери. При установке такого замка, место двери, где врезается механизм – значительно ослабевает. Но, тем не менее, является наиболее распространенным, грамотно устроен и при правильном монтировании прослужит долгие годы.

Накладные с помощью шурупов и винтов крепятся с внутренней стороны входной двери. Элементарно устанавливаются и не понижают прочность дверной конструкции.

Строение и состав изделия обуславливается наличием таких функциональных частей как секрет замка и производящий механизм.

Конструкция замка зависит от системы секрета, которая бывают нескольких типов:

1. Сувальдный (сейфовый) – на ключе расположено несколько зубчиков, определяющие количество сувальд в механизме.
2. Цилиндровый – состоит из цилиндра со штифтами, препятствуют легкому взлому.
3. Электронный – работает по принципу привода, встроенного в разрезе замка.
4. Кодовый — открывается посредством введения определённого пин-кода.

В качестве производящего механизма замков, выступают:

1. Механический – замыкание происходит с использование металлического стержня (ключа), входящим в специальный паз дверного замка.
2. Электромагнитный – в качестве запорного механизма выступает магнит.
3. Электромеханический – наличие засова с электрическим приводом.

Как поменять дверной замок: определение типа замочного механизма

Как снять и разобрать замок входной или межкомнатной двери с пружиной

Качественно сделанные и правильно установленные входные металлические двери могут исправно служить своим хозяевам годами. Но, несмотря на надёжность конструкции, самое уязвимое место любого дверного блока – замочный механизм. Особенно интенсивно эксплуатируются замки с защёлками и ручками, так как зачастую они используются в качестве основных.

Многие домовладельцы сталкиваются с различными проблемами в работе запирающих устройств. Наиболее часто встречаются такие дефекты, как:

• заклинивание защёлки;
• заклинивание механизма;
• «заедание» ключа при открывании и закрывании двери.

Устав от подобных проблем, хозяева решают снять замок с металлической двери, чтобы проверить наличие признаков неисправностей. Однако если механизм установлен без перекоса, а размеры отверстий в корпусе соответствуют размерам ригелей и защёлки, то внешний осмотр результата не даст.

Желательно увидеть врезной замок в разобранном виде, чтобы попытаться починить его. Особые навыки для этого не требуются и такую работу можно выполнить самостоятельно. Хотя, конечно, представление о конструкции механизма и о том, как снять и разобрать дверной замок с ручкой у домашнего мастера должно быть.

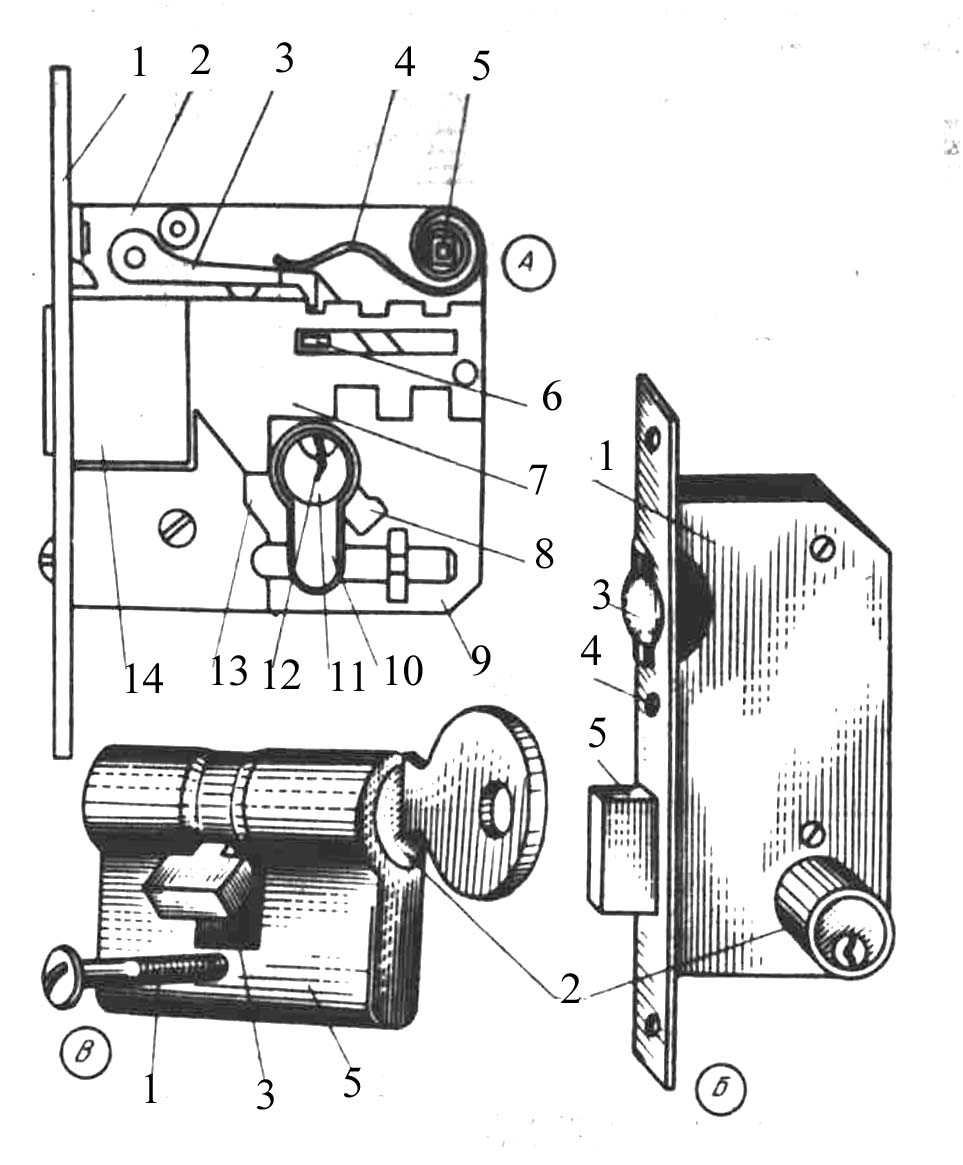

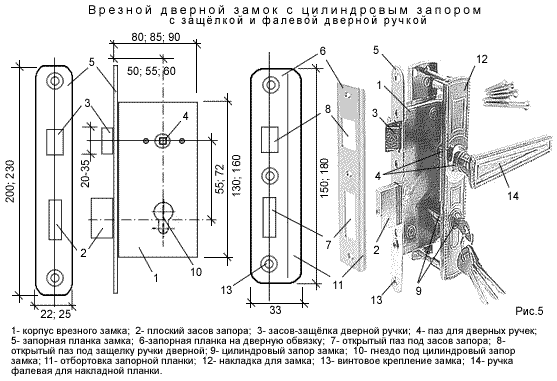

Врезной дверной замок

Не вдаваясь в особенности конструкции замочных устройств конкретных производителей, можно сказать, что разобранный механизм будет выглядеть так:

• корпус;
• запирающий механизм сувальдного или цилиндрового типа;
• круглые или нажимные ручки;
• подпружиненная фалевая защёлка;
• запорные ригели.

Разборка не заканчивается демонтажем корпуса. Иногда имеет смысл разобрать и секретный механизм. Чаще это делают при ремонте устройств сувальдного типа, тогда как решение разобрать личинку дверного цилиндрового замка зачастую бывает нецелесообразным. Проще поменять эту часть механизма целиком.

Снятие замка – первый этап дефектовки запирающего устройства. Для этого предварительно необходимо снять ручку с входной двери. Многих интересует вопрос, как разобрать конструкцию с круглыми ручками. Решается он так же, как и в случае с нажимной ручкой:

1. отсоедините ручку или шар-накладку от механизма,
2. выкрутите крепёжные детали,
3. извлеките вторую часть ручки,
4. выкрутите винты крепления лицевой планки.

Теперь можно снять замок с входной двери, разобрать защелку, а при необходимости в дальнейшем снять личинку.

Как разобрать дверной замок

Стремление производителей к унификации приводит к тому, что разобрать простой врезной замок «Cisa», «Fuaro» или «Apecs» под силу даже неспециалисту. Стоит отметить, что иностранные и отечественные модели экономичного сегмента мало отличаются друг от друга. А именно они наиболее популярны для установки на металлические двери в квартиру.

Рассмотрим процесс демонтажа на примере того, как разобрать российский замок «Эльбор» сувальдного типа

Примем во внимание, что ручки и лицевая планка сняты заранее

1. Открутите винты крепления крышки – некоторые из них могут быть скрыты под фирменными наклейками.
2. Аккуратно снимите крышку, чтобы не потерять внутренние пружины.
3. Выньте пластины секретного механизма и держите их так, как они смонтированы изготовителем.
4. Извлеките запорные ригели, монтажные втулки и защёлку с пружиной.

Когда изделие разобрано, осмотрите детали на наличие повреждений, очистите их от грязи и соберите в обратной последовательности. Заметим, что разобрать цилиндровый замок даже легче ввиду того, что в нём отсутствует сложный сувальдный механизм.

Источник : https://all-doors.ru/polezno-znat/kak-snyat-i-razobrat-zamok-vhodnoj-dveri/

Принцип действия

Вся работа состоит в «замораживании» цилиндра внутри коробки при помощи кодовых и запорных штифтов. Кодовые работаю в сочетании с самим ключом, а запорные штифты останавливают весь механизм, когда ключ не вставлен в скважину. Ключ посредством выставления своих штифтов на специальной линии разделения, приводит к разблокировке личинки внутри коробки и ригели начинают двигаться.

Чем надежнее замок, тем сложнее его конструкция. Данное правило работает далеко не во всех случаях, а в ряде ситуаций происходит с точностью да наоборот. Но одно можно сказать точно, если возникает необходимость собрать или разобрать запирающее устройство, нужна подробная схема дверного замка. В нашей статье мы обсудим особенности сборки дверных замков своими руками, и вы поймете, что данная работа не так сложна, как кажется на первый взгляд.

Замки на межкомнатных дверях

Замок может быть установлен не только на входной, но и на межкомнатной двери. Однако полноценными запирающими устройствами его назвать сложно, ведь любой замок должен иметь секрет, обеспечивающий хотя бы минимальную защиту. А замки на межкомнатных дверях такого секрета не имеют. Они включают такие составные части:

• ручки и внешние декоративные накладки;
• ригель, приводимый в движение ручкой;
• блокирующий механизм.

У на межкомнатной двери нет никакой внутренней структуры. Через нее можно добраться до внутренней защелки и разблокировать механизм, соединенный с ручкой и препятствующий свободному открытию двери.

Зная, из чего состоят замки и имея представление об их принципе действия, можно увереннее выбирать запорное устройство, от которого зависит ваша безопасность и сохранность личного имущества.

Перед обустройством дверного проема в квартиру либо частный дом рекомендуется определиться с типом замка. Данная конструкция должна быть надежной и качественной. Установка замков на входные двери производится своими руками либо с помощью профессионалов.

Последовательность установки замков в металлические двери

Прибор для врезки замка на входную дверь

Чтобы установить или заменить дверной замок, потребуется выполнить несколько последовательных шагов:

• произвести замеры;
• приобрести запорное устройство;
• приготовить инструменты;
• провести установку.

К выполнению каждого этапа следует подходить ответственно, так обработка металла занимает много времени, а ошибки оставляют заметные следы.

Замеры

Если замок необходимо заменить, лучше и проще подобрать изделие с подходящими габаритами.

Измеряют:

• толщину и высоту старого запорного механизма:
• расстояние между отверстиями для болтов крепления;
• размеры ответной планки и способ её монтажа.

Замена старого (накладного и врезного) замка на новый с совпадающими размерами заключается в отворачивании винтов крепления и установке нового устройства.

В случае монтажа нового устройства проводят те же замеры и приобретают подходящее устройство.

Необходимый инструмент

Чтобы правильно вставить замок в железную дверь, понадобятся:

• дрель или шуруповёрт с набором свёрл по металлу;
• болгарка;
• линейка карандаш;
• винты или саморезы с винтовой резьбой;
• кернер;
• отвёртки;
• напильник;
• метчик для изготовления резьбы.

Алгоритм монтажа накладного замка

Для надежности устанавливают 2 замка на входную дверь

Если в двери будут установлены два типа замков, накладные модели необходимо устанавливать выше врезных — так удобнее пользоваться защёлкой.

Алгоритм выглядит следующим образом:

1. Прикладывают замок к полотну двери, размечают места отверстий под крепёж и скважину под механизм секретности.
2. Высверливают отверстие для монтажа наружной части цилиндра или ключа.
3. Просверливают в намеченных местах отверстия и нарезают резьбу под винты крепления. Использовать саморезы нельзя, так как они быстро разбивают отверстия, снижается надёжность крепления всей конструкции.
4. Монтируют корпус замка и цилиндр секретного механизма.
5. Отмечают места крепления ответной планки на косяке. Удобно смазать ригели краской или мелом и закрыть замок — в местах отверстий останутся отметки.
6. Крепят ответную планку.
7. Проверяют работоспособность конструкции. При необходимости расширяют отверстие в косяке для точного вхождения засовов. Добиваются отсутствия соприкосновения ригелей и ответной планки при закрывании.
8. Проверяют работу механизмов.
9. Монтируют декоративные накладки снаружи двери и с торца.

По аналогичной схеме устанавливают накладные замки на деревянные полотна, за исключением того, что в качестве крепления используют не винты, а саморезы.

Порядок врезки

Накладной замок устанавливается выше врезного

Установка в дверь врезного замка занимает больше времени, от мастера потребуются навыки работы с металлом.

Последовательность работы:

1. Отмечают место установки механизма на высоте метр–полтора от пола.
2. В торце створки отмечают место паза.
3. По углам разметки сверлят отверстия.
4. Болгаркой вырезают паз в торце двери, ориентируясь на угловые отверстия.
5. Напильником подгоняют паз под точный размер корпуса.
6. Намечают место под цилиндр замка или замочную скважину для сувальдных замков.
7. Высверливают отверстия в полотне. Используют свёрла подходящих размеров или конические типы инструмента. Напильником подгоняют необходимый размер.
8. Отмечают отверстия под винты крепления.
9. Сверлят отверстия и нарезают резьбу под винты.
10. Отмечают места установки и крепления ответной планки, монтируют элемент.
11. Проверяют работу механизма, при необходимости напильником подгоняют отверстия под ригели в косяке.
12. Осуществляют монтаж декоративных элементов.

Общий порядок разборки и сборки замка цилиндрового типа

Если оставить в покое секретный механизм цилиндрового запирающего устройства, разборка дверного замка значительно упростится. Множество причин становятся инициаторами частых поломок личинок, но заменить поврежденный секрет достаточно просто. Конструкция цилиндровых замков содержит три важнейшие детали, представленные корпусом, ригелями и личинкой. Несмотря на свою мощность, корпус и замочные ригели останутся бесполезными деталями без управляющей ригелями личинки. Замена этого элемента сопровождается открыванием двери, тщательного изучения торца створки в месте размещения отверстий для ригелей.

Возможно, там обнаружится удерживающая цилиндр в корпусе маленькая деталь. Перед выкручиванием личиночного крепежа замок ставится в открытое положение. После выкручивания крепежа вставленный в скважину замка ключ поворачивается в сторону. Затем повернутый ключ и личинка вытаскиваются из корпуса запирающего механизма. Если личинку вытащить сразу не получилось, ее необходимо немного покачать.

Установка новой личинки сопровождается повторением рассмотренных действий в обратном порядке. Сложности начинаются при разборке личинки для перекодирования, изготовления совместимого ключа и остальных целей. Демонтаж личинки осуществляется специальными инструментами. Специалисты советуют людям сначала вытащить цилиндр из замочного корпуса, извлечь стопорное кольцо. Следующие действия осуществляются поворотом засунутого в замочную скважину ключа на 180 градусов, фиксацией спицами нижних пинов, изъятием верхних пинов и ремонтными работами.

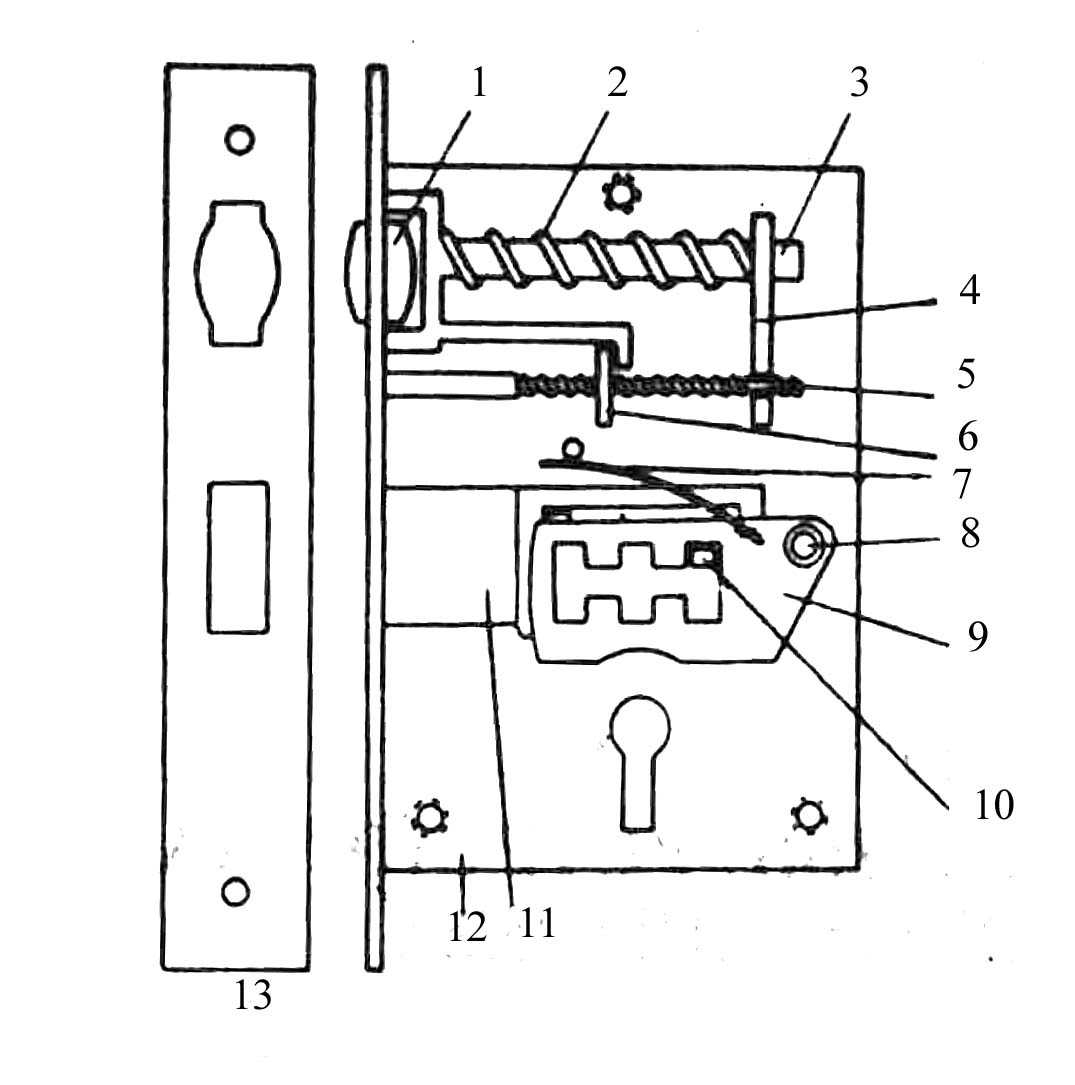

Пластины-спасительницы — замок сувальдного типа

В основе этого замка лежит пакет подпружиненных плоских пластин сложной формы, называемых сувальдами. На каждой пластине есть прорезь, имеющая прямую центральную часть и множество боковых ответвлений различной длины.

При повороте ключа его бородки приподнимают сувальду на определенную высоту и прорези в пластинах выстраиваются в ряд. В результате происходит перемещение гребенки, ригели сдвигаются и замок открывается (закрываются).

Чем больше пластин-сувальд, тем сложнее вскрыть замок. Секретность замка можно оценить по крылышкам ключа — чем более рельефные крылышки, тем выше секретность.

Виды замков

Прежде всего, следует разобраться в классификации замков и их описании по ГОСТ. Существует несколько основных критериев, по которым определяют отличия отдельных видов фурнитуры.

Если говорить о способах монтажа, стоит выделить следующие разновидности:

• Накладной.
  Это простейшие модели, используемые для установки на входных дверях. Они крепятся непосредственно на полотно, ручкой обычно не комплектуются. Выполнить такую работу своими руками не составит особого труда.
• Врезной.
  К таким относится преимущественное большинство современных замков как для входной, так и для межкомнатной двери. Врезной замок согласно ГОСТ вкладывается внутрь полотна и может соединяться с ручкой.
• Встроенный.
  Устанавливается в процессе изготовления дверного полотна и является непосредственно его составной частью. Это идеальный вариант для металлической входной двери.

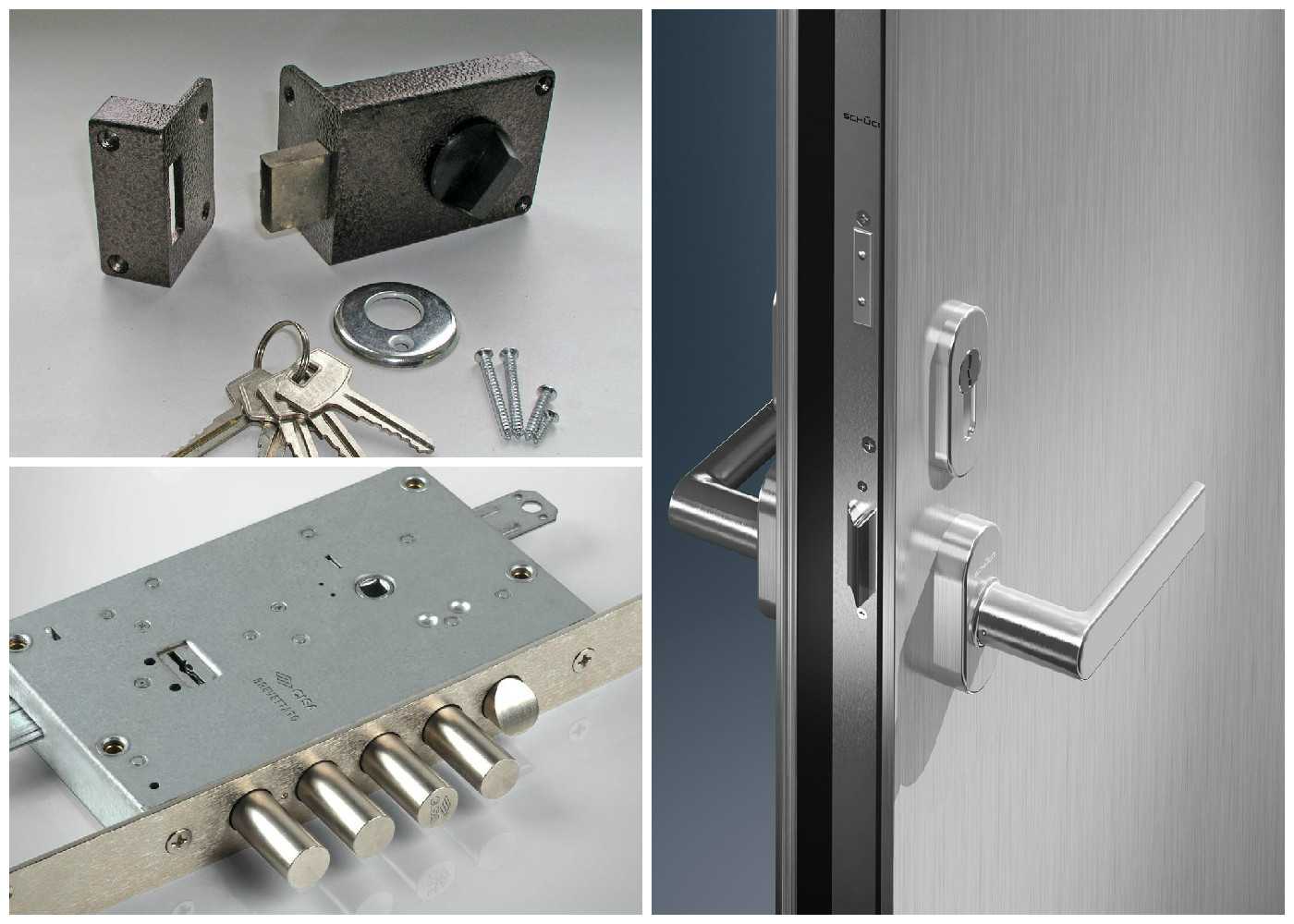

Разновидности дверных замков в зависимости от способа монтажа

Строение практически любого дверного замка основано на наличии следующих элементов:

• секретный механизм (личинка);
• выдвижные ригели;
• ручка;
• фалевый язычок;
• накладная панель.

Замки для межкомнатной двери обычно ограничиваются наличием простой защелки, без секретного механизма. При этом входную дверь нельзя оставить без надежной запирающей фурнитуры. Все изделия классифицируются по уровню секретности и степени надежности. Принадлежность к тому или иному классу обусловливает количество доступных комбинаций секретки. Чем их больше, тем сложнее взломать дверь с помощью отмычки. К тому же есть отдельная категория взломоустойчивых моделей. Некоторые из них не могут быть вскрыты без наличия родного ключа.

Пример конструкции цилиндрового замка штифтового типа

Для того чтобы больше вникнуть в этот вопрос и сделать правильный выбор при покупке необходимо рассмотреть типы личинок по ГОСТ более подробно.

Установка и регулировка цилиндрового замка

Для установки цилиндрового замка в дверь необходимо выполнить следующие шаги:

Выбор подходящего замка. Перед установкой необходимо определиться с выбором цилиндрового замка

Важно учитывать размеры и типы дверных полотен, а также особенности монтажа.

Подготовка отверстия. Дверь должна быть подготовлена для установки замка

Для этого нужно сделать отверстия под ригель, цилиндр и фронтальную планку.

Установка ригеля. Сначала устанавливается ригель замка. Он должен быть смонтирован на нужной высоте и параллельно полу. Ригель должен легко выдвигаться и заходить в паз на дверной раме.

Установка цилиндра. Цилиндр замка монтируется в отверстие, предназначенное для него. При этом, он должен быть расположен строго вертикально, чтобы не возникали проблемы с открытием и закрытием двери.

Установка фронтальной планки. Фронтальная планка закрепляется специальными креплениями. Она должна быть установлена таким образом, чтобы цилиндр смог свободно вращаться и надежно фиксироваться.

Проверка функциональности. После установки замка необходимо проверить его функциональность. Проверьте, что ригель легко перемещается, цилиндр вращается, а ключ вставляется и вынимается без усилий.

Регулировка цилиндрового замка может потребоваться в случае неправильной работы замка

Для этого следует обратить внимание на следующие моменты:

• Высота установки замка. Если ригель замка не заходит в паз, либо заходит не полностью, необходимо проверить, насколько правильно был сделан монтаж. При необходимости, отверстие под ригель следует увеличить или уменьшить.
• Диаметр отверстия для цилиндра. Если цилиндр замка не вращается или вращается с затруднениями, возможно, его установили в неподходящее отверстие. В этом случае, следует проверить диаметр отверстия и подобрать цилиндр правильного размера или осуществить его шлифовку.
• Высота цилиндрового замка. Если дверь трудно закрывается или замок не застегивается, возможно, цилиндр установлен с неправильной высотой. Необходимо проверить, насколько вертикально установлен цилиндр и, при необходимости, пересверлить отверстие и корректно установить цилиндр.

Правильная установка и регулировка цилиндрового замка является одним из ключевых аспектов обеспечения надежной защиты дверей. При сомнениях в своих навыках или в случае необходимости выполнить сложную установку, рекомендуется обратиться к профессионалам.

Как работает цилиндровый замок

Цилиндровый механизм секретности имеет несколько неофициальных названий, таких как личинка, потроха, стегайка и улитка.

Правильно его следует называть цилиндровым механизмом секретности стандарта DIN. DIN — так называется германский стандарт, устанавливающий критерии размеров профиля, а также приводных частей цилиндрового механизма.

В замковом цилиндре находится несколько подпружиненных разрезных штифтов различной длины. Их число находится в пределах от пяти до двадцати четырех штук. В зависимости от степени секретности механизма цилиндра пины обладают различной формой и положением. Для того, чтобы ключ провернулся в цилиндре и открыл дверной замок, требуется, чтобы пины заняли строго определенное положение и их разрезы совпали со стыком неподвижной и подвижной частей цилиндра.

Этот процесс происходит при контакте пинов с углублениями на бородке английского ключа или при заходе в лунки ключа, называемого луночным ключом или перфокартой.

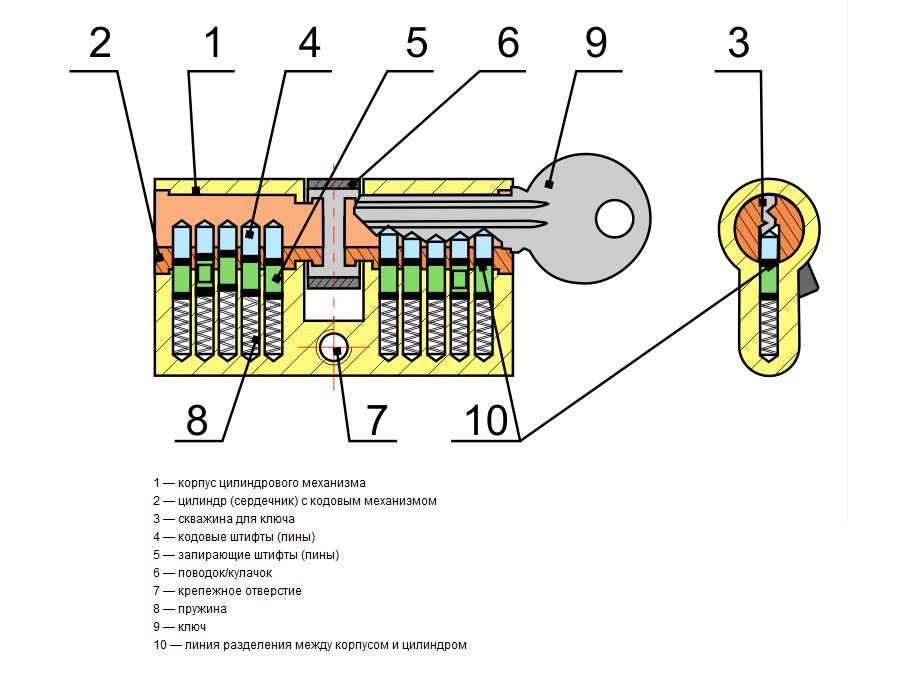

Схема цилиндрового накладного ключа включает в себя следующие элементы:

1. сердечник с фасонным сквозным пазом;

2. круглый или фасонный корпус, имеющий сквозной проем для сердечника и линию сквозных бороздок, расположенным соотносительно бороздкам сердечника;

3. штифты-сувальды разной длины, соответствующие профилю ключа;

4. штифты-сувальды одной длины, заряжаемые в каналы корпуса замка — они называются магазином;

5. спиралевидные пружины, соответствующие количеству штифтов магазина;

6. одна или несколько заглушек — это обеспечивается перекрывание бороздок цилиндрового корпуса, после того, как замок собран.

В зависимости от конкретного сердечника, накладной замок с цилиндровым механизмом может обеспечить все степени защиты — от минимального уровня до высшего, четвертого класса.

Сборка и разборка цилиндрового замка

Личинки цилиндровых замков довольно часто по различным причинам выходят из строя. Но замену этим механизмам секрета найти не очень просто в магазине или на рынке, при этом разобрать и собрать цилиндровый замок особого труда не составит.

Ригелями такого замка управляет механизм личинки. Чтобы ее заменить, нужно открыть дверь и осмотреть торец дверного полотна в месте расположения ригельных отверстий. Обычно там располагается винт, который фиксирует личинку в корпусе изделия. Перед его откручиванием замок должен быть в открытом положении. Удалив крепежный винт, в замочную скважину нужно вставить ключ и, немного поворачивая, извлечь его из замка вместе с цилиндром. Чтобы собрать замок с новой личинкой, нужно повторить весь процесс в обратном порядке.

Намного сложнее разобрать и собрать личинку, например, с целью ее перекодировки или изготовления ключа. Однако, не имея для такой работы специальных приспособлений, за нее лучше не браться.

Дисковый механизм, получивший признание во всем мире

Последним рассмотрим дисковый, или балансный, механизм, изобретенный Эмилем Хенриксоном в начале прошлого века.

Этот механизм прославился благодаря финской корпорации Аблой — это имя стало нарицательным и прочно ассоциируется с дисковым механизмом.

Принцип работы дискового накладного замка следующий: в стакане механизма уложено несколько кодовых элементов-дисков, вращающихся вокруг оси. Когда ключ выставляется в дисковый механизм до упора и поворачивает его, каждый диск занимает определенное положение и в стакане образуется кодовый паз, соответствующий балансу. Баланс полностью уходит в тело стакана и замок открывается.

Сегодня почти все производители дверных замков замков выпускают дисково-балансные замки, отличающиеся по диаметру, материалу, числу дисков и т.д.

Дисковый накладной замок хорошо противостоит ржавчине, влаге, пыли и прочим агрессивным средам, однако не может надежно противостоять силовому взлому.

Однако, каким бы не был ваш выбор, помните, что все замки, предлагаемые компанией «НОРМА», созданы профессионалами и способны надежно защитить ваш дом от вторжения воров.

Готовимся к сборке дверного запирающего устройства

Обычно для того, чтобы установить или починить замок, требуется его сборка и разборка. Перед установкой замок разбирают для того, чтобы убедиться в отсутствии бракованных элементов секретного механизма и для удаления инородных предметов из него. Ну а для того, чтобы осуществить ремонт, без разборки замка обойтись просто невозможно.

Многие обыватели, пытаясь разбирать замок, допускают распространенную ошибку, которая приводит к тому, что собрать воедино все детали устройства они, потом не могут. Казалось бы, что может быть глупее? Но на самом деле, как утверждают специалисты, которым приходится часто общаться с такими «горе-мастерами», такое происходит сплошь и рядом.

Впросак можно попасть даже в том случае, если запирающее устройство было разобрано без демонтажа корпуса с дверного полотна, просто для профилактической чистки механизма от пыли. Стоит не заметить пружинку, случайно вылетевшую из недр секрета и вот вам проблема. Чтобы не сталкиваться с подобными неприятностями не стоит спешить вскрывать корпус замка. Сначала достаньте очень важный предмет под названием схема дверного замка, естественно того, который вы разбираете.

Если схема не шла в комплекте с замком, ее можно раздобыть в сети Интернет. Изучив схему, вы будете знать:

• комплектность элементов, содержащихся в корпусе устройства;
• их расположение;
• о том, как один элемент крепится к другому;
• каковы функции каждого элемента.

Схема запирающего устройства – это далеко не все, что нам может потребоваться для его разборки и сборки. Голыми руками замок не разберешь, нужны инструменты и смазка.

1. Отвертки, которые нужно подбирать в соответствии с используемыми в замке крепежными элементами.
2. Оригинальный ключ, который потребуется для проверки работоспособности секретного механизма.
3. Пинцет, шило и лупа. Инструменты, которые требуются для работы с мелкими деталями.
4. Специальная смазка, рекомендуемая производителем, либо WD-40. Также для смазки дополнительно хорошо использовать графитовый порошок.
5. В зависимости от целей сборки/разборки нужны: комплектующие к замку для его ремонта, кисточка или пылесос для чистки от пыли и так далее.

Общий порядок сборки/разборки цилиндрового замка

Если не трогать сам цилиндр, то есть секретную часть запирающего устройства, то разобрать такой замок ничего не стоит. Личинки выходят из строя довольно часто и причин тому много, но замену сломавшемуся механизму секретности найти несложно. У большинства цилиндровых замков имеется три важнейших конструкционных элемента:

• корпус;
• ригели;
• личинка.

Сколь мощным бы ни был корпус и ригели замка, они ничто без личинки. Ведь именно личинка представляет собой секретный механизм, который управляет ригелями. Чтобы заменить личинку необходимо открыть дверь и внимательно осмотреть торцевую часть дверного полотна в районе выходных отверстий под ригели. Именно там, скорее всего, находится небольшой крепежный элемент, удерживающий цилиндр в корпусе, чтобы не ошибиться, сверьтесь со схемой.

Выкрутив крепежный элемент (если он один), для удобства извлечения личинки вставьте ключ в замочную скважину. Затем повернув его немного в сторону, извлеките вместе с личинкой из недр замка. Если личинка не вышла с первого раза, попробуйте ее немного покачать.

Чтобы установить новую личинку, потребуется лишь повторить порядок работы в обратной последовательности. Гораздо сложнее, когда требуется разобрать личинку, например для того, чтобы перекодировать ее, или для того, чтобы сделать по ней ключ. Нельзя сказать, что разобрать личинку невозможно, однако без специальных приспособлений лучше за это не браться. Специалисты советуют людям, не имеющим опыта, попробовать произвести работу в следующем порядке.

1. Вытаскиваем цилиндр из корпуса замка.
2. Извлекаем стопорное колечко.
3. Засовываем ключ в замочную скважину и поворачиваем его примерно на 180 о.
4. Двумя спицами фиксируем пины, располагающиеся в нижней части секрета.
5. Теперь вынимаем верхние пины и производим необходимые действия.

Разбираем/собираем сувальдный замок своими руками

Секрет сувальдного замка гораздо больше по размеру, чем личинка цилиндрового запирающего устройства. Получить доступ к элементам секрета гораздо проще, а значит собрать и разобрать до конца подобный замок можно без специальных инструментов. Однако перед демонтажем секрета сверьтесь со схемой, ведь положение сувальдных пластин в разных замках может отличаться.

Чтобы разобрать сувальдный замок нужно подготовить отвертку, подходящую смазку и ветошь. Прежде всего, выкручиваем крепежные элементы, удерживающие крышку корпуса замка. Снимаем крышку, обнажая тем самым секретный механизм и остальные элементы, находящиеся в корпусе. Нас будет интересовать подпружиненная стопка металлических пластин с причудливыми вырезами, это и есть секрет замка.

Отводим пружины в сторону и извлекаем стопку пластин из корпуса

Обратите внимание, что пластины нанизаны на специальные крепежные элементы и непосредственно соприкасаются со стойкой хвостовика. Благодаря этому собрать пластины как-то иначе довольно трудная задача

Произведя с пластинами нужные нам манипуляции, собираем секрет обратно. Пластины в стопке располагаются в определенном порядке, изменение этого порядка приведет к перекодировке секрета. Значит нужно собрать пластины в той же последовательности. Вставляем пластины по одной в крепежные элементы секрета и поочередно подпружиниваем. Как только все элементы будут установлены, можно закрывать и привинчивать крышку корпуса замка.

К сборке замка многие люди относятся достаточно вольно, считая это занятие весьма простым. На самом деле подобная работа скрывает множество подводных камней. Чтобы их обойти, нужно воспользоваться следующими советами специалистов.

• После самостоятельной сборки замка не забывайте проверять его работоспособность, вставив в него ключи.
• Проверяйте расположение элементов внутри замка согласно схеме.
• Не перетягивайте крепежные элементы, это может нарушить работу секрета.
• Сувальды должны крепиться в замке достаточно плотно, если они выпадают, значит, вы сделали что-то не так.
• Обнаружив поврежденные элементы в замке, замените их, если замены не нашлось, меняйте замок. Никогда не устанавливайте неисправное запирающее устройство на дверь.

Если вы задумались о том, как собрать дверной замок схема вам в помощь. Ведь именно схема к конкретному запирающему устройству содержит исчерпывающую информацию, которая необходима вам для успешной его сборки/разборки. Помните также, что далеко не всегда нужно самостоятельно лезть в недра замка и терять время на проблему, которую вы не можете решить. Доверяйте подобную работу специалистам, не будьте скупы.

По типу установки замок может быть врезной или накладной:

По назначению замок бывает запирающим и фиксирующим запирающим:

Распространенные неисправности ЗЗ

Схема подключения автомобильного ЗЗ Перед тем, как проверить и разобрать ЗЗ в домашних условиях, необходимо понять, почему устройство клинит, заедает или в целом не работает.

Основные поломки, в результате которых требуется ремонт замка зажигания, приведены ниже:

1. Окислились контакты, что связано с попадание влаги в конструкцию узла или сыростью в салоне авто в целом. Если по этой причине ЗЗ может заблокировать или заесть, то впоследствии это приведет к более серьезным поломкам.
2. Еще одной неисправностью, в результате которых происходит заклинивание, а повернуть ключ или руль не удается — это поломки механического типа. Неисправности замка зажигания механического типа включают в себя износ элементов, заводской брак или попадание грязи внутрь конструкции. Причем попадание грязи — это наиболее распространенная проблема, по которой ключ не может поворачиваться, а руль, соответственно, заблокирован. В этом случае, если руль и замок заблокировался, устройство придется снимать и разбирать для дальнейшей очистки.
3. Не срабатывать узел может из-за перегорания контактов, что в свою очередь обусловлено скачками напряжения в бортовой сети. Сами перепады обычно происходят при запуске двигателя.
4. Деформирование ключа для запуска или элементов внутри конструкции. В этом случае понадобится либо ремонт замка зажигания, либо его замена.
