Настройка vlan на mikrotik: tagged и untagged порты

Настройка групп адресов KVM

Как же теперь подключить к этому коммутатору еще и виртуальные машины? Есть два стандартных пути. Первый нам уже знаком — добавляем порт в коммутатор командой , затем добавляем этот порт в виртуальную машину.

Второй путь более гибкий. Он заключается в создании групп портов KVM для OVS. Каждая группа будет принадлежать к соответствующему VLAN ID. К сожалению, настройка таких групп из Archipel или virt-manager пока недоступна. Поэтому потребуется вручную подготовить XML-файл, описывающий необходимые группы, и после этого с помощью virsh применить его.

Применяем конфигурацию:

Далее запускаем саму сеть:

И делаем запуск автоматическим:

Для удаления ненужных сетей можно воспользоваться Archipel (раздел NETWORK), virt-manager или выполнить команды

Далее переходим к созданию виртуалок через virt-manager или открываем существующую остановленную виртуальную машину.

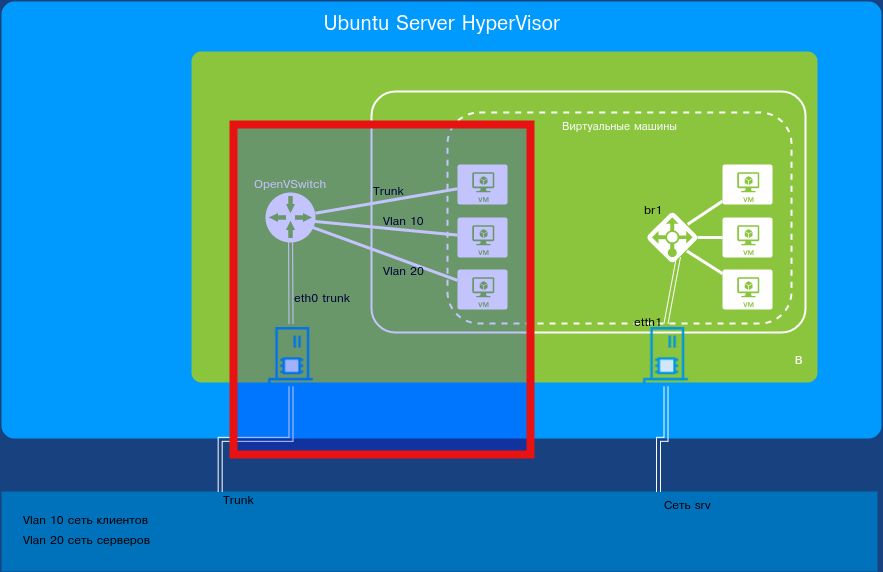

Подключение виртуальных сетевых машин к порту коммутатора OVS

PPPoE только на Uplink

PPPoE — концентратор подключён к порту 26 коммутатора DES-3526, клиенты подключены к портам 1-25, MAC-адрес концентратора — 00-13-5F-AA-BB-CC.

Примечание: За полным описание протокола PPPoE обращайтесь к RFC 2516.

1. Создаём профиль ACL для разрешения PPPoE-пакетов от концентратора клиентам

create access-profile ethernet source_mac FF-FF-FF-FF-FF-FF ethernet_type profile 1

2. Разрешаем PPPoE-session-пакеты от концентратора клиентам

config access-profile 1 add access_id 100 ethernet source_mac 00-13-5F-AA-BB-CC ethernet_type 0x8863 port 26 permit

3. Разрешаем PPPoE-data-пакеты от концентратора клиентам

config access-profile 1 add access_id 200 ethernet source_mac 00-13-5F-AA-BB-CC ethernet_type 0x8864 port 26 permit

4. Создаём профиль ACL для разрешения PPPoE-пакетов от клиентов концентратору или серверу

create access-profile ethernet destination_mac FF-FF-FF-FF-FF-FF ethernet_type profile 2

5. Разрешаем широковещательные PPPoE-session PADI пакеты от клиентов

config access-profile 2 add access_id 100 ethernet destination FF-FF-FF-FF-FF-FF ethernet_type 0x8863 port 1-25 permit

6. Разрешаем PPPoE-session пакеты от клиентов к серверу

config access-profile 2 add access_id 200 ethernet destination 00-13-5F-AA-BB-CC ethernet_type 0x8863 port 1-25 permit

7. Разрешаем PPPoE-session пакеты от клиентов к серверу

config access-profile 2 add access_id 300 ethernet destination 00-13-5F-AA-BB-CC ethernet_type 0x8864 port 1-25 permit

8. Создаём профиль ACL для запрещения всех остальных PPPoE-пакетов

create access-profile ethernet ethernet_type profile 3

9. Запрещаем все остальные PPPoE пакеты

config access-profile 3 add access_id 100 ethernet ethernet_type 0x8863 port 1-26 deny config access-profile 3 add access_id 200 ethernet ethernet_type 0x8864 port 1-26 deny

понедельник, января 28, 2013

Егор

Маршрутизация между vlan — маршрутизатор на привязи

В статьях этого блога мы уже обсуждали с вами принципы создания vlanна коммутаторах фирмы Cisco, но, к сожалению, у нас пока никак не доходили руки разобрать вопросы маршрутизации между различными vlan-ами. Сегодня мы исправим эту оплошность и разберем один из методов такой маршрутизации, называемый «маршрутизатор на привязи».

Как бы это не было прискорбно, но осуществить маршрутизацию между vlanне получится только с помощью средств самого коммутатора (в данном случае имеется ввиду коммутатор уровня 2), для этих целей придется использовать дополнительное устройство – уже знакомый нам маршрутизатор. Как мы помним, маршрутизатор может осуществлять маршрутизацию пакетов между сетями, подключенными к его различным интерфейсам. Но кроме этого маршрутизатор так же умеет выполнять маршрутизацию между vlan-ами, подведенными всего лишь к одному его физическому интерфейсу. Принцип данной маршрутизации проиллюстрирован на рисунке:

«Маршрутизатор на привязи»

Данный способ маршрутизации обычно называют «Маршрутизатор на привязи», так как маршрутизатор получается как бы привязанным одним линком к коммутатору.

Давайте попробуем посмотреть как необходимо сконфигурировать коммутатор и маршрутизатор фирмы Ciscoдля реализации данной схемы. Для этого в PacketTracerсоберем следующую схемку (порты подключения всех устройств соответствуют первому рисунку):

Реализация маршрутизатора на привязи в Packet Tracer

Компьютеру PС0 зададим IPадрес 192.168.1.2, маску 255.255.255.0 и основной шлюз 192.168.1.1. Компьютеру PС1зададим IPадрес 10.10.10.2, маску 255…0 и основной шлюз 10.10.10.1.

Далее мы сконфигурируем наш коммутатор для работы с портами доступа vlan

Switch(config)#vlan 2

Switch(config-vlan)#name vlan_number_2

Switch(config-vlan)#exit

Switch(config)#interface fastEthernet 0/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 2

Switch(config-if)#exit

Switch(config)#vlan 3

Switch(config-vlan)#name vlan_number_3

Switch(config-vlan)#exit

Switch(config)#interface fastEthernet 0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 3

Switch(config-if)#exit

Первыми семью командами вы создаете на коммутаторе vlan 2 и делаете порт коммутатора fastEthernet 0/1 портом доступа данного vlan. Следующими командами вы делаете тоже самое но уже для vlan3 и порта fastEthernet 0/2.

Если в данный момент вы попробуете пропинговать с компьютера из vlan 2 компьютер из vlan 3, то вы не получите ничего хорошего, ваши пинги не пройдут. Так как данные компьютеры будут находиться в разных vlan, а маршрутизацию между данными vlanеще не настроена.

Продолжим производить настройки. Подведем наши vlan2 и vlan 3 через транковый порт коммутатора к интерфейсу маршрутизатора:

Switch(config)#interface fastEthernet 0/24

Switch(config-if)#switchport mode trunk

Switch(config-if)#switchport trunk allowed vlan 2-3

На маршрутизаторе, для начала включим интерфейс, к которому подключен коммутатор:

Router(config)#interface fastEthernet 0/1

Router(config-if)#no shutdown

Подождем пока интерфейс маршрутизатора поднимется и снова попробуем пропинговать с компьютера из vlan 2 компьютер из vlan 3. Результат будет все тот же. Пинги не будут проходить, так как маршрутизатор мы еще не настраивали для работы с vlan, приходящими на его порт.

Для того чтобы все же настроить маршрутизацию между данными vlan, создадим на интерфейсе маршрутизатора субинтерфейсы предназначенные для наших vlan(по одному субинтерфейсу под каждый vlan) и присвоим им IPадреса, которые мы указали на компьютерах в качестве основных шлюзов:

Router(config)#interface fastEthernet 0/1.2

Router(config-subif)#encapsulation dot1Q 2

Router(config-subif)#ip address 192.168.1.1 255.255.255.0

Router(config)#interface fastEthernet 0/1.3

Router(config-subif)#encapsulation dot1Q 3
Router(config-subif)#ip address 10.10.10.1 255.0.0.0

Router(config-subif)#exit

Если все сделано верно, то при попытке пропинговать компьютер из vlan 3 с компьютера из vlan 2 он должен быть доступен.

Теперь маршрутизация между данными vlan работает и на этом мы закончим сегодняшнюю статью

Опубликовано в: Коммутаторы, Маршрутизаторы, Cisco, Packet Tracer, VLAN

Настройка базовых параметров

Перед началом настройки D-Link 3526, убедитесь, что у вас есть доступ к управляющему интерфейсу коммутатора. Для этого подключитесь к компьютеру с помощью Ethernet-кабеля к порту управления коммутатора.

1. Откройте любой веб-браузер (например, Google Chrome, Mozilla Firefox, Internet Explorer) и введите в адресной строке IP-адрес коммутатора (обычно 192.168.0.1) и нажмите «Enter».

2. Введите имя пользователя и пароль по умолчанию (admin/admin) или любые другие, если они были изменены ранее, и нажмите «Войти».

3. В открывшемся интерфейсе коммутатора перейдите к разделу «Базовая настройка» или «Basic Settings».

4. Установите следующие параметры:

— IP-адрес: введите IP-адрес, который будет использоваться для доступа к управляющему интерфейсу коммутатора.

— Маска подсети: введите маску подсети, которая соответствует вашей сети.

— Шлюз по умолчанию: введите IP-адрес шлюза по умолчанию, используемого в вашей сети. Это может быть IP-адрес вашего маршрутизатора.

— DNS-серверы: введите IP-адреса DNS-серверов, которые вы будете использовать для обеспечения сетевого подключения.

5. Нажмите кнопку «Применить» или «Apply», чтобы сохранить внесенные изменения.

После завершения настройки базовых параметров, вы сможете получить доступ к управляющему интерфейсу коммутатора с помощью введенного вами IP-адреса. На этом этапе вам также рекомендуется изменить имя пользователя и пароль по умолчанию для повышения безопасности устройства.

Почти всё

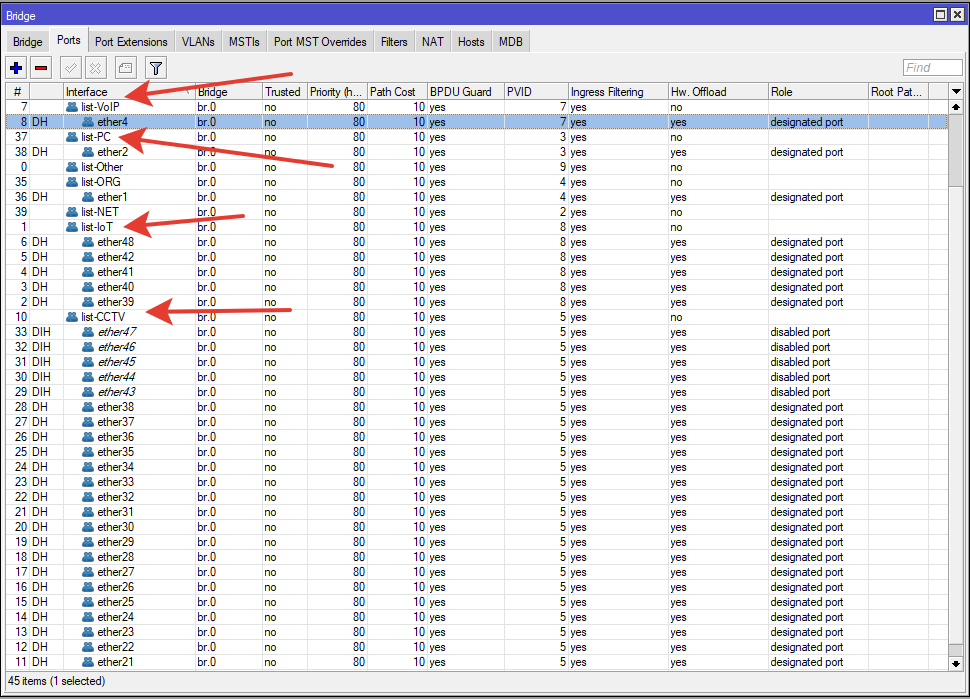

Осталось дело за малым, добавим Trunk в бридж

А Accees порты вы добавляете в интерфейсы листы соответствующему номеру vlan, тем самым обеспечиваете безошибочную конфигурацию портов, относительно разных параметров. Вы не забудете включить bpdu-guard и не забудете указать pvid, так как он и все другие параметры копируется с настроек интерфейс листа. Также если вы решите поменять номер тега или какой-то параметр вам достаточно сделать это на интерфейс лист и настройки тут же будут перенесены на все порты.

Настройка MikroTik

непосредственно сейчас, поможем в поиске решения по любому кейсу связанному с MikroTik.

Предоставляю гарантию две недели на свою работу, оплата постфактум, работаю как с юридическими, так и физическими лицами.

Vlan translation(mapping)

С нашей стороны в порт 1 свитча DES-3200 приходят вланы 1110-1119. Нужно отдать с 10 порта на циску трафик с этих вланов с другими тегами — 2110-2119 соответственно. (Vlan Mapping в cisco)

Краткие теоретические сведения:

Коммутатор может быть сконфигурирован как агент DHCP Relay. В этом случае расширяются возможности применения DHCP-серверов в сети, поскольку уже не нужно использовать несколько DHCP-серверов, по одному в каждой подсети. Коммутатор просто перенаправляет DHCP-запрос от клиента в локальной подсети на удалённый DHCP-сервер.

DHCP-сервер 172.20.1.2/24Маршрутизатор или коммутатор L3, выступающий в роли шлюза для 3-х подсетей:- 172.20.1.1/24 – подсеть с серверами- 192.168.10.1/24 – подсеть для управления коммутаторами- 10.0.0.0/24 – подсеть абонентовКоммутатор L2 (DES-3526/DES-3550/DES-3028/DES-3052/DES-3828) в роли агента DHCP RelayIP 192.168.10.5/24MAC-адрес: 00-11-22-33-44-552 абонента в качестве DHCP – клиентов, подсоединённые к портам 1 и 2 коммутатора L2 соответственноСхема сети:

Настроить на коммутаторе DHCP option 82Настроить DHCP-серверИтак, приступим:

Настройки коммутатора на примере DES-3526Удаляем default vlan с портов

Включаем DHCP Relay

enable dhcp_relayУказываем максимальное число хопов

config dhcp_relay hops 16 time 0Настраиваем option 82

config dhcp_relay option_82 state enableconfig dhcp_relay option_82 check enableconfig dhcp_relay option_82 policy replaceconfig dhcp_relay option_82 remote_id defaultУказываем IP адрес dhcp-сервера

config dhcp_relay add ipif System 172.20.1.2С коммутатором закончили, теперь приступаем к настройке DHCP-сервера:

В качестве DHCPD будем использовать ISC DHCPD, ниже приведена базовая конфигурация

if exists agent.remote-id and exists agent.circuit-id

log (info, concat(«- Lease: «, binary-to-ascii(10, 8, «.», leased-address), » via IP: «, switch-addr, » (MAC: «, switch-mac, «) on port: «, switch-port, » in VLAN: «, switch-port-vlan));

Создаем класс и пул:

Для 1-го абонента будет выдаваться ip 10.0.0.10

class «192.168.10.5:p1» match if binary-to-ascii (10, 8, «», suffix( option agent.circuit-id, 1)) = «1» and binary-to-ascii(10, 8, «.», packet(24, 4)) = «192.168.10.5»;>

pool range 10.0.0.10; allow members of «192.168.10.5:p1»;

>Для 2-го абонента будет выдаваться ip 10.0.0.17

class «192.168.10.5:p2» match if binary-to-ascii (10, 8, «», suffix( option agent.circuit-id, 1)) = «2» and binary-to-ascii(10, 8, «.», packet(24, 4)) = «192.168.10.5»;>

pool range 10.0.0.17; allow members of «192.168.10.5:p2»;>Вот и все, детальную настройку ISC DHCPD я опишу в следующей статье.

Данные принципы создания и настройки vlan, подходят почти ко всем моделям коммутаторов D-link.

Управляемый коммутатор 3 уровня DGS-3612G, выступающий в роли шлюзов для подсетей:

Приступим к настройке DGS-3612G

По умолчанию на коммутаторе default vlan (1 vlan), он нам не нужен, убираем его

Теперь создадим абонентский vlan (vlan1001) и управляющий vlan для коммутаторов (vlan2001)

Теперь присвоим 1 и 2 порту созданные нами vlan

Перейдем к настройке интерфейсов, по умолчанию на коммутаторах создан IP 10.90.90.90/8, он нам не нужен, создадим свои, но для начала отключим этот

Создаем интерфейс с ip – 10.0.0.1/24, служащий шлюзом для абонентов.

В данном случае if1001 – имя интерфейса, оно может быть любым, правда с ограничением в 12 символов; 10.0.0.1/24 vlan1001 – ip адрес, принадлежащий vlan vlan1001.

Создадим интерфейс с ip – 172.20.0.1/24, служащий шлюзом для коммутаторов.

На этом настройка DGS-3612 закончена, переходим к настройки DES-3526.

Удаляем default vlan с портов

Cоздаем абонентский vlan vlan1001

Создание vlan можно описать чуть иначе, но в этом случае вы не задаете имя vlan, оно будет назначаться с соответствии с vlanid и будет выглядеть следующим образом VLAN1001 (VLAN в верхнем регистре)

Теперь создаем management vlan (управляющий vlan)

Создаем интерфейс и прописываем маршрут по умолчанию

Теперь по аналогии настраиваем DES-3028

Cоздаем абонентский vlan vlan1001

Теперь создаем management vlan (управляющий vlan)

Создаем интерфейс и прописываем маршрут по умолчанию

Вот и все, осталось прописать на абонентских станциях ip адреса из подсети 10.0.0.0/24 и шлюз 10.0.0.1. Настройка закончена

Как включить блютуз на колонке lg xboom
Может ли провайдер блокировать роутер
Манго телеком настройка роутера
Как открыть порты на роутере keenetic
Blackvue 650s видеорегистратор wifi не подключается к телефону андроид

Отключение netplan и возврат к interfaces

При желании, мы можем вернуть привычный принцип настройки сети. Для этого выполним несколько шагов.

1. Открываем настройку grub:

vi /etc/default/grub

2. Находим опцию GRUB_CMDLINE_LINUX и дописываем в нее параметр:

GRUB_CMDLINE_LINUX=»netcfg/do_not_use_netplan=true»

* если GRUB_CMDLINE_LINUX содержит другие настройки, то наш параметр добавляем через пробел.

3. Устанавливаем пакет ifupdown:

apt install ifupdown

4. Настраиваем сеть в файле:

vi /etc/network/interfaces

… например:

auto lo
iface lo inet loopback
auto ens5
iface ens5 inet dhcp

* в данном примере мы настраиваем сетевой интерфейс ens5 на автоматическое получение IP-адреса.

5. Применяем настройки загрузчика:

update-grub

И перезагружаем систему:

shutdown -r now

DES-3200 сброс настроек и пароля

Сброс настроек и пароля на управляемых коммутаторах D-Link серии DES-3200.

Недавно возникла проблема с коммутатором D-Link DES-3200-10 — его нам передали уже настроенный. Перенастроить коммутатор несложно, но чтобы это сделать — надо сначала получить на него доступ. Но по 10.90.90.90 наш DES-3200-10 был недоступен. Через консоль тоже зайти не удалось — логин и пароль никто не дал. Единственный оставшийся выход заключался в сбросе конфигурации до заводской. Делается это следующим образом:

Примечание: На некоторых ревизия момент, когда надо нажимать комбинацию клавиш при сбросе настроек D-Link DES-3200 может отличаться. Например, на одной из ревизий комбинацию клавиш нужно нажать как только появится строчка «Starting runtime image».

После этого коммутатор должен прервать загрузку и уйти в Recovery Mode. Появится командная строка. В ней вводим команду

и затем, restart .

DES-3200 перезагрузится и после этого будет доступен с любого порта по адресу http://10.90.90.90 . Логин и пароль admin/admin.

Помогло? Посоветуйте друзьям!

DES-3200 сброс настроек и пароля : 36 комментариев

Артём — у нас сейчас такие же идут. Там консольник стандартный, как на цисках, хуавеях и джуниперах. Подойдет любой.

имеется 20 штук des3200-52 (покупались примерно 6 месяцев назад). на всех есть проблема — при отключении питания настройки сбрасываются на заводские. подскажите — так и должно быть, или это дефект?

Виктор — у нас такая проблема успешно решилась обновлением прошивки.

Все помогает но после сброса если был залит до этого конфиг с паролем то вспоминаем пароль )))

скорость COM 11500

именно какой кабель нужен для подключение к консоли 2 день х..ярю не получается ((( Помогите плизз(((

У нас две версии был — у старых вход был rs232. Подошёл обычный кабель от старых модемов Zyxel. На новых уже RJ45 — там цисковский подходит.

Пробовал подключаться, получилось, не входил в сброс настроек, путем нажатия шифт+6. 10 минутным серфингом выяснил ещё несколько тональностей при ударе в бубен! если у вас не получается зайти в нужный мод и выходит сразу на ввод логина\пароля, то ставим в настройках VT100+ опцию, вкл англ раскладку и капслок, и как только включили питание на коммутатор зажимаем шифт+6. Таким путем я смог скинуть конфиг.

Добрый день, хотел бы у вас узнать возможно ли сбросить коммутатор 3Com 3300 24 port 3C16380, через консоль, и как это сделать

Если кому поможет, сброс конфига получилось сделать следующим образом: В HyperTerminal настраиваем следующим образом: скорость 11500, бит 8, четность нет, стоповые биты 1, управлением потоком Xon/Xoff, далее shift + 6

Автор был неточен в описании . Очень долго пытался сбросить по данной рецептуре но ничего не выходило. Отрыл оригинальный мануал и всё стало на свои места. Зажимать комбинацию стоит не когда точки побежали, как только загрузится UART init ……………………… 100% и появится следующая строчка Starting runtime image у вас есть две секунды что-бы зажать комбинацию SHIFT + 6 после того как появится Password Recovery mode вводим желанную reset config. Удачи!

У Вас видимо иная ревизия. Там их несколько разных было. Сбрасывал описанным выше способом и причём не раз. А у Вас какая ревизия устройства?

Ревизия насколько я понимаю S1. Всё равно спасибо вам за описанный способ, который навел на то — что необходимо искать)

А как изменить пароль админа через web интерфейс?

Configuration -> User Account и вот там выбираете пользователя и меняете пароль.

Сам недавно столкнулся с подобной проблемой. Зашёл в Password Recovery mode, там есть функция сбросить пароль БЕЗ сброса всего конфига. Получается юзверь остаётся admin, а поле пароля пустое. заходим под этими данными и меняем пароль на какой нужно. И конфиг сохранён и нервы в порядке

понедельник, 15 декабря 2014 г.

Password Recovery Mode

Процедура сброса пароля описана в «Приложении «B»» (Appendix B — Password Recovery Procedure) документа DES-3200 Series CLI Manual.

Из соображений безопасности процедура сброса пароля может быть выполнена только при наличии физического доступа к устройству. При этом требуется подключение к консольному порту коммутатора и соответствующая программа для терминального доступа (например, Putty или Hyper Terminal).

Включите устройство. После загрузки программного обеспечения до 100% в течении двух секунд нажмите комбинацию SHIFT+6. Коммутатор перейдет в режим «Password Recovery Mode«, все его порты в это время будут отключены.

В этом режиме будут доступы следующие команды:

reset config — сброс настроек к заводским значениям.
reboot — выход из режима восстановления и перезагрузка коммутатора.
reset account — удаление всех ранее созданных учетных записей.
reset password — сброс пароля для конкретного пользователя. Если пользователь не указан, будет выполнен сброс пароля для всех пользователей.
show account — просмотр всех ранее созданных учетных записей.

Boot Configuration Menu

Данный режим предназначен для аварийного восстановления программного обеспечения коммутатора. В документации о нем ничего найти не удалось, видимо, это в каком то смысле «секретный режим». Попасть в него можно точно таким же способом, как и в примере выше, отличается только комбинация клавиш.

Включите устройство. После загрузки программного обеспечения до 100% в течении двух секунд нажмите комбинацию SHIFT+3. Коммутатор перейдет в режим «Boot Configuration Menu«.

В этом режиме можно:

Выбрать тип операции с образом ПО (Create/Delete/BootUp)
Выбрать протокол загрузки (zModem, другие варианты недоступны)
Выбрать скорость работы с COM-портом (115200 и т.д.)

При нажатии Ctrl+S коммутатор войдет в режим ожидания передачи, на экран будет выводиться текст «Please change your baud rate to 115200 to Z modem download!!» По умолчанию порт коммутатор работает на скорости 9600. Нужно поменять ее на 115200 и начать передачу файла ПО. Сделать это можно в стандартной (для Windows) программе Hyper Terminal.

1.6 Настройка DHCP серверов

Чтобы компьютеры получали сетевые настройки автоматически, необходимо настроить DHCP сервера. Поскольку у нас будут две сети, то нужно настроить два DHCP сервера.

Настраиваем DHCP сервер внутренней сети предприятия:

Откройте меню IP – DHCP server;
Нажмите “красный плюсик”;
В появившемся окне в поле Name укажите название dhcp_server_main;
В списке Interface выберите интерфейс офисной сети bridge_main;
В списке Address Pool выберите пул IP адресов dhcp_pool_main, которые будут присваиваться компьютерам предприятия;
Нажмите кнопку OK.

Настраиваем DHCP сервер гостевой сети аналогичным образом:

Нажмите “красный плюсик”;
В появившемся окне в поле Name укажите название dhcp_server_vlan2;
В списке Interface выберите виртуальный интерфейс гостевой сети vlan2;
В списке Address Pool выберите пул IP адресов dhcp_pool_vlan2, которые будут присваиваться гостевым ноутбукам;
Нажмите кнопку OK.

Теперь переходим на вкладку Networks и добавляем наши сети:

Добавляем сеть предприятия:

Нажмите “красный плюсик”;
В поле Address укажите сеть предприятия 192.168.88.0/24;
В поле Gateway укажите адрес шлюза 192.168.88.1;
В поле Netmask укажите маску 24;
В поле DNS Servers укажите адрес DNS сервера 192.168.88.1;
Нажмите кнопку OK.

Добавляем гостевую сеть:

Нажмите “красный плюсик”;
В поле Address укажите сеть предприятия 192.168.10.0/24;
В поле Gateway укажите адрес шлюза 192.168.10.1;
В поле Netmask укажите маску 24;
В поле DNS Servers укажите адрес DNS сервера 192.168.10.1;
Нажмите кнопку OK.

Trunk порты

Для того чтобы передать через порт трафик нескольких VLAN, порт переводится в режим trunk.

Режимы интерфейса (режим по умолчанию зависит от модели коммутатора):

auto — Порт находится в автоматическом режиме и будет переведён в состояние trunk, только если порт на другом конце находится в режиме on или desirable. Т.е. если порты на обоих концах находятся в режиме “auto”, то trunk применяться не будет.
desirable — Порт находится в режиме “готов перейти в состояние trunk”; периодически передает DTP-кадры порту на другом конце, запрашивая удаленный порт перейти в состояние trunk (состояние trunk будет установлено, если порт на другом конце находится в режиме on, desirable, или auto).
trunk — Порт постоянно находится в состоянии trunk, даже если порт на другом конце не поддерживает этот режим.
nonegotiate — Порт готов перейти в режим trunk, но при этом не передает DTP-кадры порту на другом конце. Этот режим используется для предотвращения конфликтов с другим “не-cisco” оборудованием. В этом случае коммутатор на другом конце должен быть вручную настроен на использование trunk’а.

По умолчанию в транке разрешены все VLAN. Для того чтобы через соответствующий VLAN в транке передавались данные, как минимум, необходимо чтобы VLAN был активным. Активным VLAN становится тогда, когда он создан на коммутаторе и в нём есть хотя бы один порт в состоянии up/up.

VLAN можно создать на коммутаторе с помощью команды vlan. Кроме того, VLAN автоматически создается на коммутаторе в момент добавления в него интерфейсов в режиме access.

Перейдем к демонстрационной схеме. Предположим, что вланы на всех коммутаторах уже созданы (можно использовать протокол VTP).

Настройка статического транка

Создание статического транка:

На некоторых моделях коммутаторов (на которых поддерживается ISL) после попытки перевести интерфейс в режим статического транка, может появится такая ошибка:

Это происходит из-за того, что динамическое определение инкапсуляции (ISL или 802.1Q) работает только с динамическими режимами транка. И для того, чтобы настроить статический транк, необходимо инкапсуляцию также настроить статически.

Для таких коммутаторов необходимо явно указать тип инкапсуляции для интерфейса:

И после этого снова повторить команду настройки статического транка (switchport mode trunk).

Динамическое создание транков (DTP)

Dynamic Trunk Protocol (DTP) — проприетарный протокол Cisco, который позволяет коммутаторам динамически распознавать настроен ли соседний коммутатор для поднятия транка и какой протокол использовать (802.1Q или ISL). Включен по умолчанию.

Режимы DTP на интерфейсе:

auto — Порт находится в автоматическом режиме и будет переведён в состояние trunk, только если порт на другом конце находится в режиме on или desirable. Т.е. если порты на обоих концах находятся в режиме “auto”, то trunk применяться не будет.desirable — Порт находится в режиме “готов перейти в состояние trunk”; периодически передает DTP-кадры порту на другом конце, запрашивая удаленный порт перейти в состояние trunk (состояние trunk будет установлено, если порт на другом конце находится в режиме on, desirable, или auto).nonegotiate — Порт готов перейти в режим trunk, но при этом не передает DTP-кадры порту на другом конце. Этот режим используется для предотвращения конфликтов с другим “не-cisco” оборудованием. В этом случае коммутатор на другом конце должен быть вручную настроен на использование trunk’а.

Перевести интерфейс в режим auto:

Перевести интерфейс в режим desirable:

Перевести интерфейс в режим nonegotiate:

Проверить текущий режим DTP:

Характеристики

Основные характеристики
Производитель	D-Link
Модель	DES-3526
Тип оборудования	Управляемый коммутаторнайти похожее (сети)
Уровень коммутатора	Layer 2
Буфер	16 Мб на устройство
Описание	Коммутатор с поддержкой Single IP Management
Управление	Интерфейс командной строки (CLI), веб-интерфейс, SNMP (Simple Network Management Protocol), RMON (Remote Network Monitoring). Технология D-Link Single IP Management (стек коммутаторов управляется с любой рабочей станции в веб-браузером через 1 IP-адрес). Веб-интерфейс.
Количество портов RJ45 (LAN)	26 x RJ45
Комплект поставки и опции
Опции (рекомендованные модули SFP и прочее)	DEM-310GT, DEM-311GT, DEM-314GT, DEM-315GTрекомендованные модули SFP и др.
Особенности корпуса
Индикаторы	Power, Console, RPS, 100/1000 Mbps, GE
Высота	1U
Установка в стойку 19»	Возможна, крепеж в комплекте
Эксплуатационные параметры
Рабочая температура	0 ~ 40°C
Интерфейс, разъемы и выходы
Наличие консольного порта	Есть
Порты Fast Ethernet	24 порта 10/100 Мбит/сек
Гигабитные порты	2 порта 10/100/1000 Мбит/сек, разделяемые с SFP
Порты SFP	2 x SFP, разделяемых с портами RJ45все модули SFP
Безопасность
Access Control List	Поддерживается; аутентификация по MAC-адресу, портам коммутатора, IP-адресу и/или номерам портов TCP/UDP.
Аутентификация пользователя в сети	Port Based Network Access Control
Безопасность	MAC address control. Ограничение полосы пропускания.
Сетевые характеристики
Соответствие стандартам	802.1p (QoS), 802.1Q (VLAN), 802.1x (User Authentication), 802.3 (Ethernet), 802.3u (Fast Ethernet), 802.3x (Flow Control), 802.3z (Fiber Gigabit Ethernet), ANSI/IEEE 802.3 автосогласование
Метод коммутации	Store-and-forward
MAC Address Table	8000 адресов на устройство
Stackable	Поддерживается, возможно объединение до 32 коммутаторов DES-3526 и DES-3550
Port Trunking	Поддерживается. До 8 портов в транке; до 6 транков для коммутатора
QoS	Поддерживается, IEEE 802.1p; поддержка 4 очередей; L2, L3, L4
VLAN	Поддерживается, IEEE 802.1Q; Tagged VLAN; VLAN с группировкой портов; GARP/GVRP; максимальное число виртуальных сетей для устройства — 255 статических VLAN
Охлаждение
Охлаждение	1 вентилятор
Питание
Блок питания	Встроенный; возможно подключение приобретаемого отдельно резервного блока питания.
Потребление энергии	23 Вт
Логистика
Размеры (ширина x высота x глубина)	441 x 44 x 207 мм
Вес	2.56 кг
Размеры упаковки (измерено в НИКСе)	56 x 30.5 x 9.3 см
Вес брутто (измерено в НИКСе)	3.65 кг
Внешние источники информации
Горячая линия производителя	8-800-700-5465 (бесплатный звонок по России)

Что нужно знать о VLAN

VLAN — это виртуальные сети, которые существуют на втором уровне модели OSI и реализуются с помощью коммутаторов второго уровня. Не вдаваясь в подробности, можно сказать, что это группа портов коммутатора, разделенная на логические сегменты сети. Каждый такой сегмент имеет свой маркер (тег PVID). Каждая группа портов VLAN’а знает о своей принадлежности к определенной группе благодаря этим тегам.

Существует два типа портов: access и trunk. В access подключаются конечные сетевые устройства, в trunk подключаются только другие trunk-порты. Если с компьютера пакет попадает на access-порт, то он помечается тегом (PVID), и далее коммутатор отправляет этот пакет только на порты точно с такими же VLAN ID или на trunk-порт. При отправке кадра конечному узлу тег снимается, так что они понятия не имеют о том, что находятся в каком-либо VLAN’е.

Когда пакет попадает на trunk-порт, он передается как есть, тег не снимается. Таким образом, внутри trunk-порта передаются пакеты с несколькими тегами (PVID).

Стоит заметить, что access-порт можно настроить так, чтобы тег на выходе не снимался, тогда для принятия пакета конечный клиент должен знать, в какой VLAN он подключен. Не все сетевые карты и/или ОС поддерживают работу с VLAN по умолчанию. Как правило, это зависит от драйвера сетевой карты.

Через telnet:

То же самое можно сделать и через командную строку, подключившись к коммутатору по протоколу telnet или через консольный порт. Чтобы посмотреть текущий конфиг набираем команду:

Нас интересует подраздел VLAN — именно в нем прописаны все созданные на свитяе виртуальные сети.

Теперь давайте создадим для примера влан с идентификатором 11. Для этого набираем команду:

Теперь добавим порт 1 в 11-й влан:

Ну и добавим влан в список транковых портов Uplink/Downlink:

Результата выполнения каждой команды должен быть — Success:

Снова смотрим конфиг — созданная виртуальная сеть должна появиться в списке. После этого — не забудьте сохранить конфигурацию коммутатора!

# TL;DR

Здесь я хотел написать кратко о вышеописанном, но не вышло…

Однако, я понял, что упустил несколько моментов:

если в одной сети запустить сразу 2 независимых сканирования/зондирования сети, то ничего хорошего из этого не выйдет – они будут искажать результаты друг друга;
во время сканирования/зондирования сети, нагрузка на нее значительно увеличится, поэтому не рекомендуется запускать ее часто (в часы‑пик тоже не стоит запускать).

И во избежание возникновения ассоциаций с одним из рассказов в картинках xkcd, и появления соответствующего комментария к данной блогозаписи, картинки из этого рассказа размещаются здесь（：

Подготовка к настройке

Перед тем, как приступить к настройке D-Link 3526, необходимо выполнить некоторые предварительные шаги, чтобы убедиться в правильной работе устройства:

1. Подключите устройство к питанию:

Подключите разъем питания D-Link 3526 к источнику питания. Убедитесь, что кабель питания надежно подключен и устройство получает электрическую энергию.

2. Подключите устройство к компьютеру:

Используя кабель Ethernet, соедините порт 1 на задней панели D-Link 3526 с сетевым адаптером вашего компьютера. Убедитесь, что соединение надежно установлено.

3. Проверьте наличие активного интернет-подключения:

Убедитесь, что ваш провайдер интернет-услуг предоставляет активное подключение. Если у вас есть модем, убедитесь, что модем подключен к вашему маршрутизатору или сетевому коммутатору.

4. Подготовьте необходимую информацию для настройки:

Прежде чем начать настройку D-Link 3526, у вас должна быть следующая информация: IP-адрес и маска подсети, предоставленные вашим провайдером, а также логин и пароль для доступа к интерфейсу настройки.

Следуя этим шагам, вы подготовите D-Link 3526 к настройке и обеспечите правильную работу устройства. Запомните, что неправильная настройка может привести к недоступности сети или другим проблемам, поэтому внимательно следуйте инструкциям и проверяйте каждый шаг.
