Окучник для мотоблока

Как подготовится к работе

От того, как происходит окучивание картофеля мотоблоком зависит дальнейший урожай культуры

Поэтому важно заранее подготовить инвентарь к употреблению. Качество навесных приспособлений будет зависеть от того, насколько правильно их установили на устройство и как ими пользовались. В эксплуатации они не сложные, но есть моменты, которые следует знать, прежде чем приступать к окучиванию картошки мотоблоком

В эксплуатации они не сложные, но есть моменты, которые следует знать, прежде чем приступать к окучиванию картошки мотоблоком.

На заметку!Окучивание картофеля культиватором или мотоблоком следует проводить, когда почва чистая и на ней нет сорняков. Для увеличения результата, после дождя или полива каждый куст следует прикопать.

Правила настройки

В каждой инструкции по эксплуатации устройства предусмотрена подробная инструкция по польхованию инвентарем, и как его правильно настраивать. Однако есть незначительные нюансы, которые в пособии не прописаны. Так как на сам процесс работы могут влиять определенные факторы, то индивидуальная настройка необходима. Это зависит от качества и типа грунта, от погодных условий или от качества заточки окучивающих частей.

Сами технические характеристики инвентаря играют важную роль. Поэтому прежде чем выходить с агрегатом на картофельное поле, следует потренироваться с ним на целине.

Настройка однорядного листерного окучника

Его используют для обработки нетяжёлых почв. Для более высокого качества гребней желательно предварительно обработать ряды культиватором.

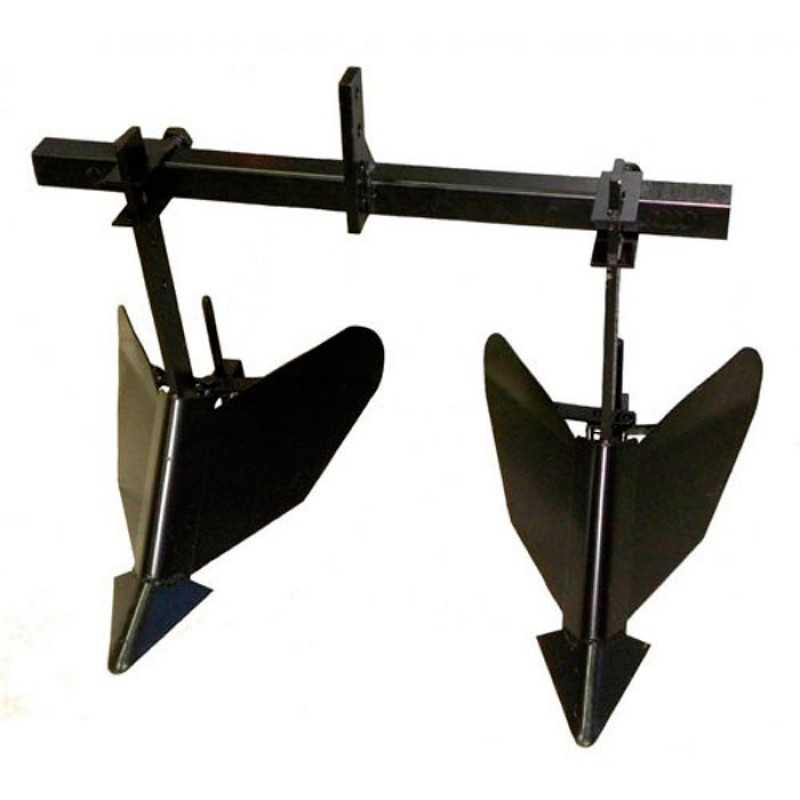

Настройка двухрядного листерного окучника

Удобнее всего использовать не однорядный, а двухрядный механизм, так как картофельный ряд в этом случае окучивается одновременно с двух сторон. Однако, для такого приспособления необходим более мощный мотоблок или культиватор.

Сначала выполняют настройку расстояния между лемехами

При выполнении этого этапа важно разместить элементы таким образом, чтобы носики окучников располагались строго по центру междурядий

Далее лемехи заглубляются на нужную глубину и фиксируются в таком положении болтовыми соединениями. Также проверяем, чтобы оси окучников были перпендикулярны поверхности земли.

Регулировка устройства

После настройки можно приступать к регулировке окучника. В первую очередь у него должна быть хорошо отрегулирована точность направления. Для настройки дискового мотоблока необходимо установить его параллельно бороздам, задать нужный угол наклона с учетом ширины грядки.

С применением специального винтового механизма отрегулировать угол наклона. С помощью этого угла определяют и глубину погружения навесных приспособлений. На этом этапе еще устанавливают необходимую ширину борозды

Установка окучника на мотоблок

Окучник прикрепляют к раме. Используют два болта, которые фиксируют стойку устройства. Закрепляют сцепку (для плуга она тоже необходима) и все это фиксируется к мотоблоку. Затем, в ходе его эксплуатации регулируют угол наклона навески, с помощью винта сцепки.

Посадка картофеля под плуг

Этот метод посадки картофеля может осуществляться одним из двух видов навесного оборудования. Производители предлагают такие виды плугов:

однокорпусный плуг;
окучник с V-образным лемехом.

Два этих способа различаются между собой. Рассмотрим их подробнее.

Посадка картофеля мотоблоком с однокорпусным плугом предусматривает повторение нескольких действий:

установить плуг на мотоблок;
посредством болтовых соединений задать лемеху положение, при котором он будет погружаться в почву на глубину 10-15 сантиметров;
пройти один ряд с плугом — сделать борозду;
разложить картофелины в образовавшееся углубление на расстоянии 20-25 сантиметров друг от друга;
пройти с плугом обратно таким образом, чтобы полностью засыпать борозду;
в конце ряда поменять направление и выполнить следующую борозду, отступив от предыдущей на 60-65 сантиметров.

Недостатком этого метода высадки картошки можно считать сложность регулировки положения однокорпусного плуга. За счет этого мотоблок постоянно движется в наклоненном положении, поскольку одно его колесо перемещается по мягкому грунту, а второе колесо — по целине.

Посадка клубней картофеля мотоблоком при помощи плуга-окучника с лемехом V-образной формы предполагает следующие действия:

вспахать участок под картошку так, чтобы борозды шли друг от друга на удаленности 60-65 сантиметров таким образом, чтобы при нарезке каждой новой борозды мотоблок двигался рядом с кромкой предыдущего ряда;
в образовавшиеся борозды уложить клубни картошки на расстоянии 20-25 сантиметров друг от друга;
засыпать борозды грунтом, располагая мотоблок таким образом, чтобы колеса шли по соседним бороздам, а плуг проходил по междурядью.

Ход работы

Правильно посадить картофель под мотоблок – это половина успеха на пути к выращиванию урожая.

Не меньшую роль играет применение мотокультиватора в разных видах земельных работ:

обработка после прорастания;
нарезка борозд;
нарезка грядок.

Обработка после прорастания

Через месяц после появления первых всходов молодой картофель необходимо окучить. Для этих целей сподручнее использовать мотоблок с дисковым или двухрядным окучником.

Обработка после прорастания мотоблоком включает:

деление участка на борозды;
формирование дорожек для передвижения между рядами;
прохождение мотоблоком с окучником вдоль картофельной ботвы.

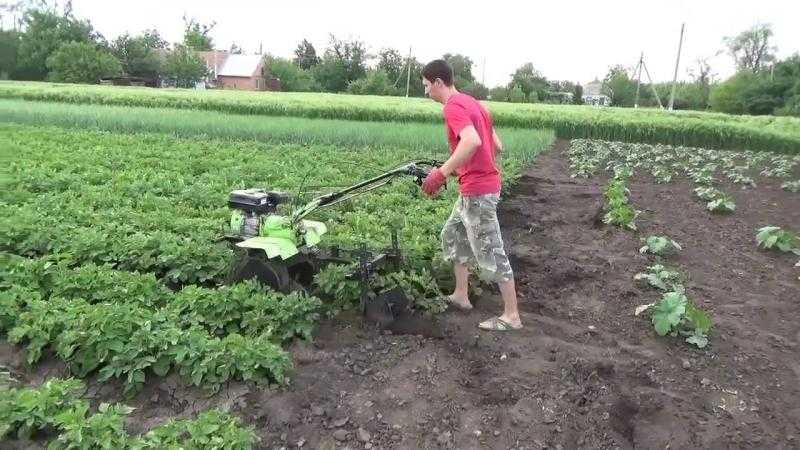

Окучивание картофеля мотоблоком

Нарезка борозд

Правильно нарезать борозду при помощи окучника мотоблока лучше всего, воспользовавшись заготовленной бороной.

Для этого берут деревянные палки и сооружают приспособление в виде широких грабель. Заранее расчертив ими заготовку на поле, можно быстро нарезать борозды мотоблоком.

Ширина междурядий при посадке картофеля мотоблоком составляет 50-60 см.

Нарезка борозд мотоблоком

Нарезка грядок

Сажать овощные культуры удобнее, используя нарезанные грядки.

Перед этим необходимо подготовить мотоблок:

поставить удлинители на резиновые колёса;
прицепить двухрядный окучник;
настроить ножи окучника по центру.

Нарезать грядки мотоблоком будет проще, если соблюдать следующие рекомендации:

первая грядка замеряется метровкой;
следующий ряд оформляется по колесу предыдущего ряда.

Нарезка грядок мотоблоком

Правильная схема посева

При посадке картофеля мотоблоком важно соблюдать расстояние между рядами. Садить картофельные клубни необходимо, выдержав промежуток в 35 см

При этом между гребнями нужно оставить ширину в 60 см

Садить картофельные клубни необходимо, выдержав промежуток в 35 см. При этом между гребнями нужно оставить ширину в 60 см.

Схема посева картофеля под мотоблок:

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

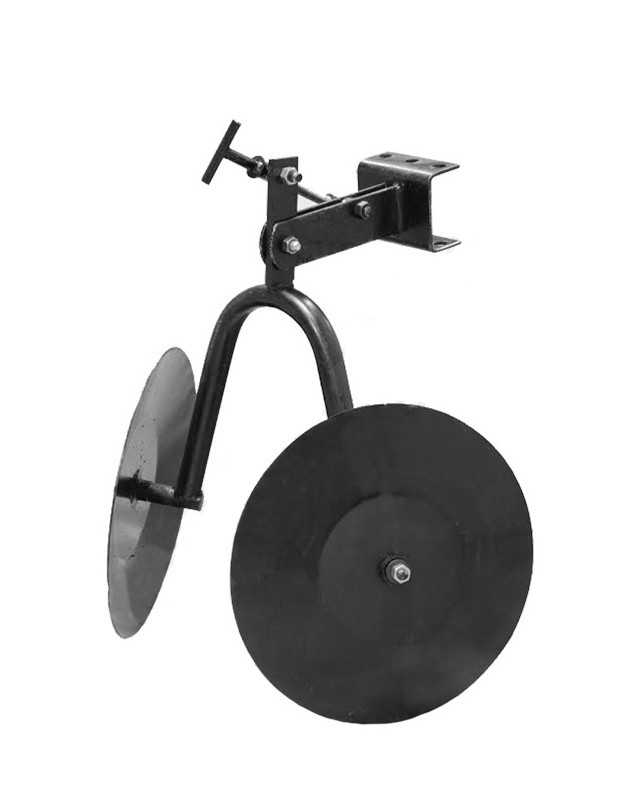

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

сварочный аппарат;
листовое железо;
болгарка;
крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
Так что при покупке нужно уточнять этот момент.
Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

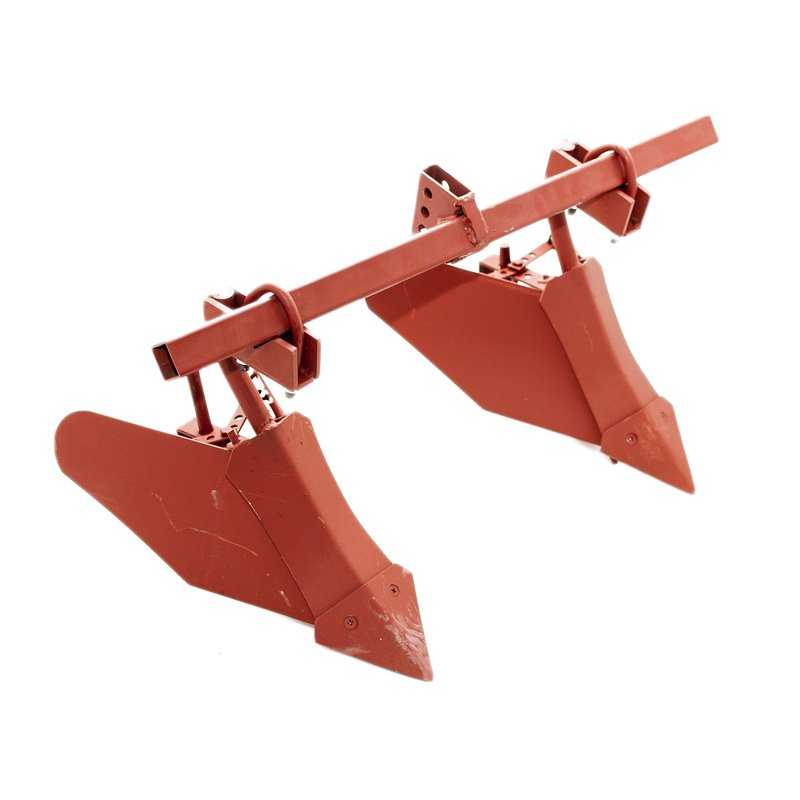

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Ручное окучивание

Существует 2 способа ручного окучивания

Подгребание. Из земли формируют холмик возле основы куста, чтобы стебли росли вверх.
Помещение земли внутрь куста. Перед тем как кидать грунт, стебли растопыривают, чтобы после окучивания они зафиксировались и росли в разные стороны.

Вручную операцию проводят с помощью мотыги и лопаты. Использование таких ручных инструментов рационально только на маленьких участках.

Окучивание помогает защитить корневую систему

При использовании мотыги землю тянут к кусту, чтобы получилось небольшое возвышение. Лопатой грунт просто кидают к основанию растения. Получившийся холмик должен быть высоким и широким, чтобы вся корневая система и основание растения были защищены.

Технология посадки картофеля

Картофель сажают целыми или резаными клубнями, заделывая их в почву на глубину 8-12 см. Есть правило, чем севернее регион, тем ближе к поверхности земли должен лежать маточный клубень.

Расстояние между клубнями в ряду 20-30 см. Выбор оптимального расстояния зависит от желания хозяина и размера участка. Однако 20 см это минимально возможное сближение кустов.

Расстояние между рядами 60-70 см. Правильно сажать картошку мотоблоком, ориентируя ряды с юга на север. Так каждый куст будет лучше освещен, а значит, даст лучший урожай.

Для того, чтобы ряды были ровными и находились на равном расстоянии, проводят предварительную разметку участка. Это можно сделать колышками, натянутой вдоль веревкой на колышках или разметкой непосредственно по земле. Опытным огородникам такая разметка не нужна – они ориентируются по предыдущему ряду, а начинают работу по натянутой веревке.

Под окучник

Технология посадки картофеля под мотоблок с окучником:

проходим мотоблоком, нарезая борозды;
раскладываем клубни в борозду;
проходим ряд повторно, засыпая клубни.

Если посадкой картошки занимаются два человека, то процесс будет непрерывным и займет вдвое меньше времени. Один нарезает борозды, второй раскладывает картофель, идя за ним.

Другие способы

Иногда процесс посадки картошки мотоблоком «разбавляют» ручным трудом. При этом способе только борозды нарезают культиватором, клубни раскладывают вручную, а засыпают картофель с помощью тяпки. Такой способ удобен на небольших участках или когда процесс разделен во времени (например, мотоблок нанимали).

Обратите внимание! При любом способе нормы расстояния между кустами картофеля в ряду, между рядами и глубина заделки клубней остаются неизменными

Навесная картофелесажалка

С навесной картофелесажалкой вся работа по посадке картошки механизирована. Устройство удобно на больших площадях, когда картошки сажают более 10 соток.

Картофелесажалка представляет собой емкость в форме воронки с отверстием снизу. Объем ее до 4 ведер. Садят картофель мотоблоком на железных колесах. Сзади навешивают дисковые фрезы, которые сразу засыпают посаженный картофель землей.

Обратите внимание! Картофелесажалка для мотоблока не автоматическое приспособление. Частоту посадки клубней регулируем вручную

Под плуг

Посадка под плуг не отличается от посадки под окучник. Работа проводится на металлических колесах с зацепами. Плуг настраивают на отвал. Предварительной нарезки борозд не делают.

Технология посадки следующая:

проходят поле плугом, делая борозду;
правильно раскладывают картофель;
проходят следующую борозду, одновременно засыпая предыдущую.

Для посадки картофеля потребуется мотоблок мощностью не менее 4 лошадиных сил. Маломощный культиватор требуемой глубины не потянет.

Как правильно сажать картошку мотоблоком видео

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Как выполнить посадку картофеля, чтобы получить высокий урожай? На это нет однозначного ответа, так как здесь часто большую роль играет время посева, глубина борозды, ширина междурядий, качество самого картофеля, предназначенного для высадки, климат и много другого. Но самые жаркие споры ведутся по поводу того, каким способом удобнее сажать картофель.

Посадка картофеля с помощью мотоблока

Способы посадки картофеля

Существует несколько способов высадки картофеля при помощи мотоблока:

традиционный способ с использованием лопаты и граблей;
использование окучника;
применение специального навесного оборудования (заводского или самодельного);

Посадка картофеля культиватором

Окучник для мотоблока

Прежде чем высадить картофель, необходимо в первую очередь подготовить и обработать почву. Если раньше это, в основном, выполняли вручную лопатами, что отнимало много времени и физических сил, то теперь фермеры и дачники могут сделать это с помощью культиватора. Для качественной обработки почвы необходимо одной фрезой идти по следу, который был проложен другой. При таком способе грунт будет обработан на глубину одного штыка лопаты, что является оптимальным для посадки картофеля.

После того как участок подготовлен, можно начинать посадку семенного материала. Для этого фрезы культиватора необходимо заменить грунтозацепами, заранее установив на них специальные удлинители. На мотоблоке «Нева» нужно снять крылья и центральный упор, поставив на его место сцепку. Далее, к сцепке необходимо присоединить двухрядный окучник, выставив перед этим междурядное расстояние в 650 мм.

Самодельный маркер для разметки борозд

Перед тем как приступить к нарезке борозд сначала разметим их при помощи маркера, который можно легко сделать самостоятельно. Для этого необходимо к длинной рукоятке, можно взять черенок от лопаты или граблей, прикрутить поперечину, на которой саморезами прикрутить 3 коротких колышка на расстоянии 650 мм друг от друга. Маркер готов и можно начинать разметку.

Разметив самодельным маркером борозды нужно подогнать окучник к началу первого ряда и начать нарезку полосы. При необходимости можно увеличить глубину нарезки при помощи рукояти регулировки. Доехав до конца намеченной полосы разворачиваемся и выполняем ту же операцию, но в обратном направлении.

Нарезав таким образом несколько рядов можно начинать посадку семенного материала, выдерживая расстояние между клубнями – 35-40 см. После того как картофель высажен, его необходимо укрыть почвой. Для этого на окучнике необходимо увеличить ширину захвата, раздвинув отвалы до предела, который позволяет конструкция оборудования. Установить агрегат напротив первой полосы на самой малой скорости, начать укрывку картофеля почвой.

https://youtube.com/watch?v=MXcQxSUtJzUVideo can’t be loaded because JavaScript is disabled: Выбор мотоблока. Посадка картофеля мотоблоком. (https://youtube.com/watch?v=MXcQxSUtJzU)

Высаживание картофеля с помощью мотоблока

Независимо от способа высадки картофеля необходимо сначала соответствующим образом подготовить почву. После того как участок подготовлен, можно начинать высев посадочного материала. Для этого на культиваторе необходимо фрезы заменить грунтозацепами и установить плуг для создания борозды и переворачивания почвы

Очень важно первый ряд пройти максимально ровно, для чего лучше заранее произвести разметку

Хорошо, если все операции по высадке картофеля будут осуществлять, как минимум, два человека. Один управляет агрегатом с окучником, а второй вбрасывает клубни в подготовленную почву. После того, как корнеплоды уложены в первую борозду, необходимо развернуть агрегат и установить его правым колесом в траншею, которую нужно проходить на малой скорости, чтобы не повредить картофель. В таком случае новая борозда так же ровно прокладывается, как и предыдущая, а прежняя засыпается почвой.

Использование мотоблоков для посадки картофеля существенно упрощает этот нелегкий процесс. Тем более, что это самая трудоемкая операция. Например, на посадку картофеля на участке в 5 соток по старинке, вручную, придется тяжело отработать целый день. В то же время, благодаря использованию мотоблока или культиватора, вся эта операция займет пару часов. Несмотря на разнообразие моделей мотоблоков и навесного оборудования способы посадки корнеплодов практически идентичны.

Окучивание картофеля плугом

При наличии мотоблока окучку картофеля можно делать с помощью специального однорядного или двухрядного плуга.

При использовании двухрядного плуга грунтозацепы минитрактора подсоединяются через удлинители. Конструкция колес должна быть больше, чем аналоги, применяемые для вспашки почвы. Такое техническое решение в увеличении диаметра необходимо, чтобы исключить повреждение кустов во время окучки днищем мотоблока.

Плуги необходимо настроить так, чтобы они в рабочем положении находились посредине между рядов картофеля. Затем каждый элемент плуга заглубляется в грунт на требуемую глубину и выставляется ось механизма вертикально поверхности почвы. Это делается, чтобы стебли больше присыпались землей в процессе работы. Окучку двухрядным плугом следует выполнять через ряд, так как по обе стороны образовываются борозды.

При применении однорядного плуга необходимо устанавливать грунтозацепы ближе между собой. Это нужно потому, что окучка будет выполняться по одному междурядью, и если не выполнить это требование, мотоблок может не проехать без повреждения кустов.

Помимо представленных способов, возможны прополка и окучивание активной фрезой, когда на мотоблоке также используются удлинители для грунтозацепов.

Характеристики мотоблоков

Мотоблок является разновидностью небольшого трактора с одноосным шасси. Его часто применяют в небольших фермерских хозяйствах, на приусадебных и дачных участках. Этот универсальный агрегат помогает решать различные сельскохозяйственные задачи, связанные с обработкой почвы, посадкой клубней или семян, покосом травы, уборкой снега, перевозкой грузов и т. д. Во время работы устройство держат за специальные ручки и управляют, следуя за ним.

Первые прототипы современных мотоблоков появились около 100 лет назад. Сейчас выпускается множество различных моделей, отличающихся своей конструкцией, мощностью двигателя и комплектацией.

Основные технические характеристики устройств рассмотрим в таблице:

Разновидность	Вес, кг	Мощность, л. с.	Ширина захвата почвы, см	Площадь обработки
Сверхлегкие	Примерно 20	3-3,5	60	До 20 соток
Легкие	Не более 40	3-5	80	До 60 соток
Средние	40-60	5-6	90	До 1 га
Тяжелые	Свыше 60-70	Больше 6	100	1-4 га

Для небольших участков хорошо подходят сверхлегкие и легкие агрегаты, но обычно на них можно установить только окучник и фрезы

Различные модели комплектуются дополнительным оборудованием, позволяющим производить вспашку, посадку, окучивание, сбор урожая и т. д. Для возделывания картофеля обычно используют картофелесажалку, окучник, плуг.

Аппараты могут работать на бензине или на дизельном топливе. Дизельные, как правило, обладают невысокой мощностью, но являются более экономичными, по сравнению с бензиновыми.

Чтобы правильно выбрать подходящую модель, необходимо учитывать сразу несколько факторов: площадь обрабатываемого участка, возможность применения дополнительного оборудования, вес агрегата, мощность, стоимость.

Окучник для мотоблока своими руками

Для изготовления данного оборудования нужно придерживаться четких правил и при возможности использовать чертежи. Это позволит правильно и быстро установить все детали, чтобы в последствии не переделывать работу. Самостоятельно можно изготовить модели листерного (классического) или дискового типа.

Создание листерного окучника

Такой окучиватель для мотоблока является традиционным нерегулируемым устройством, используемым чаще всего. Для его создания нужно нарисовать или использовать уже готовые чертежи, по которым произвести все работы будет очень просто.

Основание делаем из металлического листа, толщиной от 3 мм. Оно будет встречать сопротивление земли, поэтому должно быть максимально прочным.
Кронштейн изготавливаем из стальной полоски с шириной 4 мм, деталь нужно закалить.
Полевая доска создается из металла толщиной 5 мм, ее закаляют в несколько этапов с помощью газовой горелки.
Стойку делают из металла толщиной 8 мм, так как она является тем элементом, на который ложится вся нагрузка.
Крылья для окучника создаем из стали толщиной в 2 мм, они должны соответствовать размерам выбранной схемы, ведь именно так их можно состыковать с основанием.
Далее они немного выгибаются и привариваются к основанию.

Если нужен регулируемый окучник, необходимо крылья закрепить к основанию с помощью шарниров, штанги для регулировки угла устанавливаются в хвост основания.

Можно также изготовить двухрядный окучник, благодаря которому скорость работы вырастет в два раза. В этом случае нужно к готовой конструкции добавить тяговые устройства, а крепления сделать подвижными, что позволит регулировать ширину рядов.

Изготовление дискового окучника

Создавая такую модель, особое внимание уделяется отформовке дисков. Для них хорошо подойдут отработанные резаки от сеялки или дисковые пилы, которые крепятся на подшипники сальниками

Диски нужно установить под углом, выдерживая расстояние между их нижними точками. Также важным условием является их симметричность, иначе мотоблок может немного вести в разные стороны.
Все элементы нужно соединить с помощью сварки или болтов, диски соединяются регулируемыми переходниками.
Закрепляются также винтовые тарлепы, поводок и стойки.
Далее нужно использовать балку с крыльями, чтобы закрепить инструмент на мотоблоке.

Не менее важным моментом является правильный подбор углов наклона и глубины погружения, для чего на кронштейн насаживаются подвижные элементы с болтовой фиксацией.

Изготовление пропеллерных окучников

Для работы понадобится качественный толстый металл, болгарка и сварочный аппарат.

Сначала изготавливаются оси, которые нужно подогнать к мотоблоку.
Затем следует сделать стойку и основание, которые привариваются дуговой сваркой.
Сразу следует выбрать расстояние между насадками, форму грунтозацепов и угол установки, что позволит максимально эффективно проводить рыхление земли.

Для удобства можно сделать несколько втулок с кронштейнами и разные наборы лопастей, что позволит совершать разнообразные виды окучивания.

Для того, чтобы правильно изготовить окучник для мотоблока, следует также просмотреть видео, в котором вы найдете полноценную инструкцию по созданию окучника.
