Базис-Мебельщик

Эта программа считается лидером мебельного софта.

«Базис-Мебельщик» — главный модуль для виртуального создания моделей корпусной мебели любого уровня сложности на профессиональном уровне. С его помощью можно составить полный комплекс чертежей, карту раскроя, получить конкретные рекомендации по установке крепежей, вплоть до указаний по облицовке кромкой панели. Кроме него в комплекс вошли ещё шесть модулей, подобранных для различных видов мебельного бизнеса.

Названия говорят сами за себя.

Модули программы

«Базис-Шкаф» — модуль для параметрического проектирования — изменения геометрических соотношений и различных конструктивных схем корпусной мебели. С его помощью можно получить полноценную проекцию шкафа за 5-10 минут (Рис. 4);

Рис. 4

«Базис-ЧПУ» — специализированная программа для раскроя и присадки деталей, смоделированных в основном модуле, на ЧПУ и фрезерно-присадочных центрах по изготовлению мебели (Рис. 5);

Рис. 5

«Базис-Раскрой» — софт для создания карт раскроя по всем необходимым параметрам: площадь и размеры заготовок, количество резов и их точная длина, выход «полезных» обрезков, количество отходов и т.д. (Рис. 6);

Рис. 6

«Базис-Смета» — удобный инструмент не только для расчета материальных затрат на единицу продукции, но и анализа интеллектуальных, трудовых и прочих расходов, возникающих при ведении хозяйственной деятельности. При правильных начальных настройках, последующие расчеты программа производит автоматически, позволяет подстраивать вручную бланки документации, экспортировать документы и расчетные данные в 1С:Предприятие (Рис. 7);

Рис. 7

«Базис-Салон» — программа для работы с заказчиками непосредственно в магазине мебели. Благодаря простому функционалу продавец быстро создаст и представит на суд клиента фотореалистичное изображение будущего изделия, рассчитает стоимость, передаст информацию о новом заказе в производство (либо команду отгрузить готовую продукцию со склада) (Рис. 8);

Рис. 8

«Базис-Склад» — программа учета материальных ценностей, дополняющая бухгалтерские программы, но дающая более развернутую информацию о приходе-расходе, внутреннем движении, остатках и видах материалов и т.д (Рис. 9).

Рис. 9

Плюсы «Базис-Мебельщика»

• отличный графический редактор, с помощью которого можно получать профессиональные чертежи и схемы для раскроя, изготовления деталей и сборки (Рис. 10);
• возможность создания собственных библиотек;
• реализована функция автоматической привязки маркера;
• есть возможность использования определенных фрагментов часто повторяющихся элементов для создания мебельных комплексов;- карты присадок выводятся автоматически, есть ручное редактирование;
• удобная расстановка крепежа с возможностью создания аналоговых схем (Рис. 11);
• модули могут работать как автономно, так и в комплексе. С их помощью можно максимально оптимизировать рабочее время и автоматизировать производство на каждом этапе – от приемки заказа до выдачи готовой продукции.

Рис. 10Рис. 11

Минусы:

• самый глобальный недостаток – высокая цена ПО;
• недостаточно хорошая визуализация – проигрывает по сравнению с функционалом PRO100;
• сложность при освоении.

К примеру, чтобы изготовить шкаф, начинать работу необходимо с виртуальной визуализации проекта в «Базис-Шкафу», затем экспортировать его в «Базис-Мебельщик», чтобы проработать сложные элементы. После чего – рассчитать стоимость в «Базис-Смете», создать карты раскроя и присадки в «Базис-Раскрое», вывести остаток материала в «Базис-Склад»…

Словом, без предварительной подготовки или курса обучения разобраться довольно сложно.

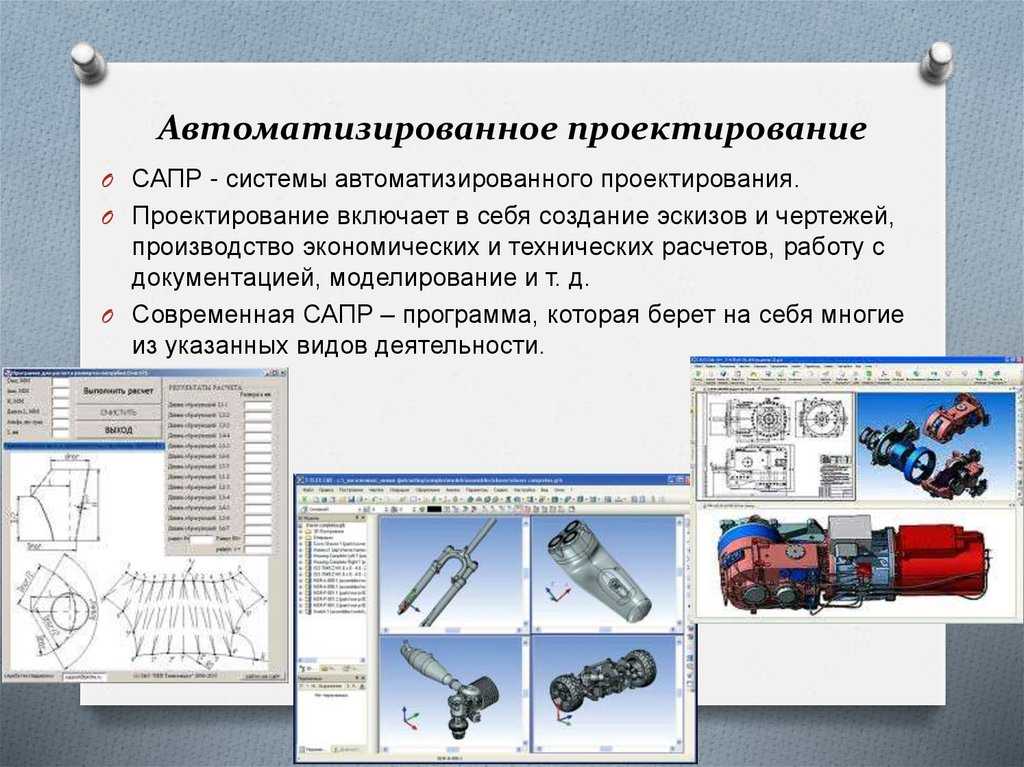

«Суверенные» решения для проектирования за 30 милиардов

Консорциум отечественных разработчиков системного программного
обеспечения «Базис», среди учредителей которого разработчики системного ПО
«Аскон», «Скан», Eremex, Omega, Институт инженерной физики и Ассоциация
электронного машиностроения, в апреле 2022 г. направил в Минпромторг
предложение по выработке стратегии развития российских систем автоматизированного
проектирования (САПР). Об инициативе сообщает «Коммерсант» со ссылкой на
источники, близкие к регулятору.

В рамках стратегии планируется разработать российские САПР,
которые можно использовать для проектирования электроники. Реализация
масштабного проекта, по оценкам «Базиса», может стоить 20-30 млрд руб.

Инициатива прозвучала на фоне решения американских
разработчиков САПР для проектирования электроники Synopsys, Cadence и Mentor
Graphics прекратить продажу лицензий в России и отказаться от обновлений уже
приобретенного ПО.

Размещение уплотнителя

Одной из серьезных проблем при упаковке мебели являются пустоты, которые образуются из­за различных размеров деталей, входящих в один пакет. Их необходимо заполнить уплотнителями (бруски из отходов древесины, обрезки плит, рулоны из отходов гофрокартона и т.д.), количество и размер которых необходимо определить в процессе формирования упаковок. Редактор уплотнителей позволяет сделать это в режиме диалога (рис. 9).

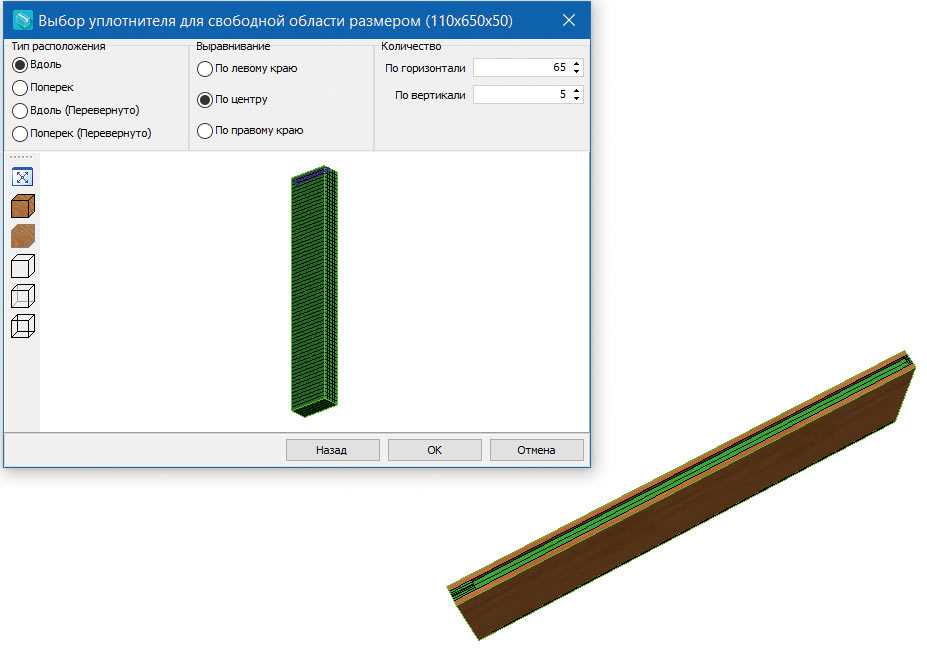

Рис. 9. Установка уплотнителя

В текущей упаковке серым цветом показываются свободные области пакета, которые следует заполнить уплотнительным материалом. При этом несколько смежных областей могут быть объединены, если результатом такого объединения будет параллелепипед. Это упрощает использование уплотнительного материала.

Для установки уплотнителя указывается свободная область и производится его выбор. В качестве справочной информации выдаются габариты свободной области. Таблица диалога содержит список доступных уплотнительных материалов и их параметров. Необходимо выбирать материалы, размеры которых позволяют установить их в свободной области. При необходимости можно добавить нужный типоразмер или изменить уже существующий.

При размещении очередного уплотнителя в свободной области указываются параметры его расположения. Он может быть установлен вдоль области или поперек нее, а также поставлен на ребро. Если размеры области не допускают выбранный вариант установки, то соответствующие опции не будут доступны для использования. Уплотнитель может быть выровнен по выбранной стороне пакета или по центру области.

Программа «Объемник – мебельное предприятие»

При первом знакомстве с программой сразу становится понятным, что программа очень современная и продвинутая. Работает на Windows, MacOS и Linux.

Начало работы с программой ОБЪЕМНИК

Основные компоненты программы:

1. Графический редактор

В программе легко проектировать любую мебель. Достаточно перетянуть элементы с правой панели в рабочую зону. Как видно из видео ниже, можно также вручную переносить тумбы, используя функцию сдвиг. Поработав минут 15-20 понимаешь, что все очень удобно и продумано.

Какая мебель в программе уже представлена: это кухни в массиве дерева, в пластике, в рамочных профилях, интересные гнутые фасады, целый набор различных шкафов – купе, распашные, ортопедические основания, есть различные панели, из которых также составляется мебель. Можно создать любую модель свою, либо использовать готовые модели из предложенных разработчиком.

По итогу документ сохраняется в базу заказов, но помимо этого в программе есть так называемое CAD-меню, расширяющее форматы сохранения и загрузки 3D-моделей: IGES, STEP, STL, VRML.

2. Раскрой листовых материалов

После создания проекта мебели детали отдаются в раскрой. Здесь несколько режимов расчета, работа с остатками ЛДСП, настройки толщины режущей части, поперечного или продольного реза.

Раскрой

Плюсы:

• легкость в освоении без каких-либо специальных навыков;
• полная база материалов и моделей, добавление своих материалов;
• раскрой в комплекте;
• неплохая графика;
• есть сложные построения для продвинутых пользователей: создание контуров, поверхностей, вычитания и сложения геометрических тел;
• форматы 3Д моделей для добавления в программу и вывод на 3Д принтер или на станок с программным управлением.

Минусы:

программа платная, но по очень доступной цене, по сравнению с аналогами. На момент написания обзора цена за полный комплект составляет 10900 рублей, за все сразу.

Скачать можно на официальном сайте.

Программа WOODY для проектирования мебели

Отличный вариант для начинающих проектировщиков и мебельщиков, которые планируют изготавливать мебель профессионально при минимальном наборе оборудования.

Плюсы:

• максимальная простота в эксплуатации, понятный интерфейс;
• автоматизированное составление спецификаций с размерами деталей (габаритными и пильными);
• есть возможность расчета расхода материалов в количественном и стоимостном выражении (Рис. 12);
• полностью автоматизированный процесс составления чертежа раскроя, который позволит изготовить мебель без ошибок, максимально качественно;
• хорошая база материалов, фурнитуры, креплений, библиотеки готовых моделей (которые при необходимости легко изменяются под свои потребности)
• есть функция 3D дизайна;
• возможность вывода каждой детали со схемой разметки под крепеж и комплексного сборочного чертежа.

Рис. 12

Недостатки:

Основной минус такой простой и удобной во всех отношениях программы весьма значителен – она лишена технической поддержки, потому что разработчики (ИнтеАр ЛДТ) отказались от развития софта. У WOODY нет ни обновлений, ни новых версий, обеспечение постепенно устаревает и уже не совместимо со многими операционными системами.

KitchenDraw

Специализированная программа для моделирования и дизайна кухонной мебели, а также — ванных комнат. Позволяет создавать сложные профессиональные проекты для нестандартных планировок, «нарисовав» интерьер с нуля до малейших деталей. А типовую кухню в ней можно спроектировать за несколько минут, воспользовавшись обширными каталогами библиотек, подкорректировав размеры и геометрию мебели.

Читайте подробнее о бизнесе по производству кухонной мебели.

Плюсы:

• на сегодняшний день KitchenDraw дает лучшую 3D-визуализацию и самые красочные псевдофотографии среди всех доступных программ-конструкторов;
• автоматическое составление графического чертежа мебели (Рис. 15);
• автоматический подсчет стоимости проекта (Рис. 16);
• быстрое моделирование трехмерной сцены (включая подбор цвета плитки, создание бликов и освещенности зон), благодаря большой библиотеке готовых трехмерных моделей;
• есть возможность экспорта готовых чертежей в другие программы с детализацией раскроя.

Рис. 15Рис. 16

Недостатки:

• особенность программы: почасовая оплата. То есть, нет определенной стоимости софта, за использование необходимо платить ровно столько, сколько времени программа работала (час работы в программе стоит около €3, но при активном использовании цена уменьшается);
• нет карт раскроя, присадок, возможностей точного расчета себестоимости и прочей детализации, необходимой для учета и непосредственно для изготовления мебели, но эта проблема решается с помощью связки с другими программами.

Астра – мебельный конструктор

Программа, специально разработанная для малого и среднего бизнеса. С её помощью можно выполнять проектирование мебельных комплексов или отдельных деталей, сохранять созданные проекты в специальной библиотеке, располагать виртуально мебель в 3D интерьере. По сути, это аналог программы PRO100: более дешевый софт с улучшенными функциями раскроя и присадки, но с куда меньшими возможностями дизайнерского плана.

Состоит из нескольких отдельных модулей:

• «Астра-Раскрой» — для составления чертежей раскроя и карт присадки;
• «Астра-Конструктор» — для визуализации объекта;
• «Astra S-Nesting» — для изготовления сложных радиусных деталей и раскроя нестандартных произвольных форм (Рис. 13).

Рис. 13

Плюсы:

• подбор вариантов наиболее экономного раскроя для минимизации отходов;
• автоматическая расстановка крепежных деталей с возможностью ручной корректировки;
• возможность нанесения кромки (в версиях 2.0 и выше) — автоматическое формирование комплекта чертежей (схемы деталей и аксонометрический вид изделия), технической документации для каждой детали, которая включает: спецификацию заказа, ведомость о наличии необходимых материалов, спецификацию оклейки кромок деталей, расчет выполненных работ и израсходованных материалов, этикетки для маркировки;
• карты раскроя деталей можно составлять по отдельности или выводить на один лист;
• есть возможность автоматизированной проверки правильности раскроя и стыковки деталей (Рис. 14);
•  можно рассчитать ориентировочную стоимость изделия, учитывая расход основных материалов;
• бесплатные демо-версии модулей – вполне рабочий вариант, которые отличаются от платных софтов только невозможностью передачи данных между модулями (например, из «Астра-Конструктор» в «Астра-Раскрой»).

Рис. 14

Недостатки:

• в расчетах стоимости не учитывается фурнитура;
• не все видеокарты поддерживают версии OpenGL — библиотек для программы Астра-Конструктор, в результате чего дорогостоящее ПО может просто не запускаться или «тормозить» при работе;
• довольно «скромная» библиотека готовых вариантов, по сравнению с аналоговой RPO100;
• достаточно сложна начальная подготовка — без заполнения и ввода детальной информации программа не будет работать.

Методика упаковки деталей

В модуле БАЗИС­Упаковка реализована полуавтоматическая технология упаковки деталей: пользователь определяет, что упаковывать, а программа — как это сделать наилучшим образом. Весь процесс можно разделить на два этапа:

1. Распределение фурнитуры и других штучных элементов по коробкам. Количество коробок не лимитируется, оно определяется индивидуально для каждого заказа. Например, при упаковке небольшого кухонного гарнитура целесообразно одну коробку выделить под крепеж, другую — под направляющие для ящиков.
2. Распределение деталей и коробок по пакетам. Пользователь выбирает некоторое множество деталей для очередного пакета, а программа оптимизирует их расположение, стремясь добиться максимального значения коэффициента объема (отношение объема элементов в пакете к общему объему пакета) при безусловном соблюдении ограничений по размерам, жесткости и устойчивости пакета. При превышении максимально разрешенной массы пакета выдается предупреждение.

На любом этапе упаковки деталей пользователь может оперативно контролировать комплектность заказа и вносить любые изменения в уже сформированные пакеты, например перемещать детали между ними или возвращать их из пакетов обратно в список (рис. 7).

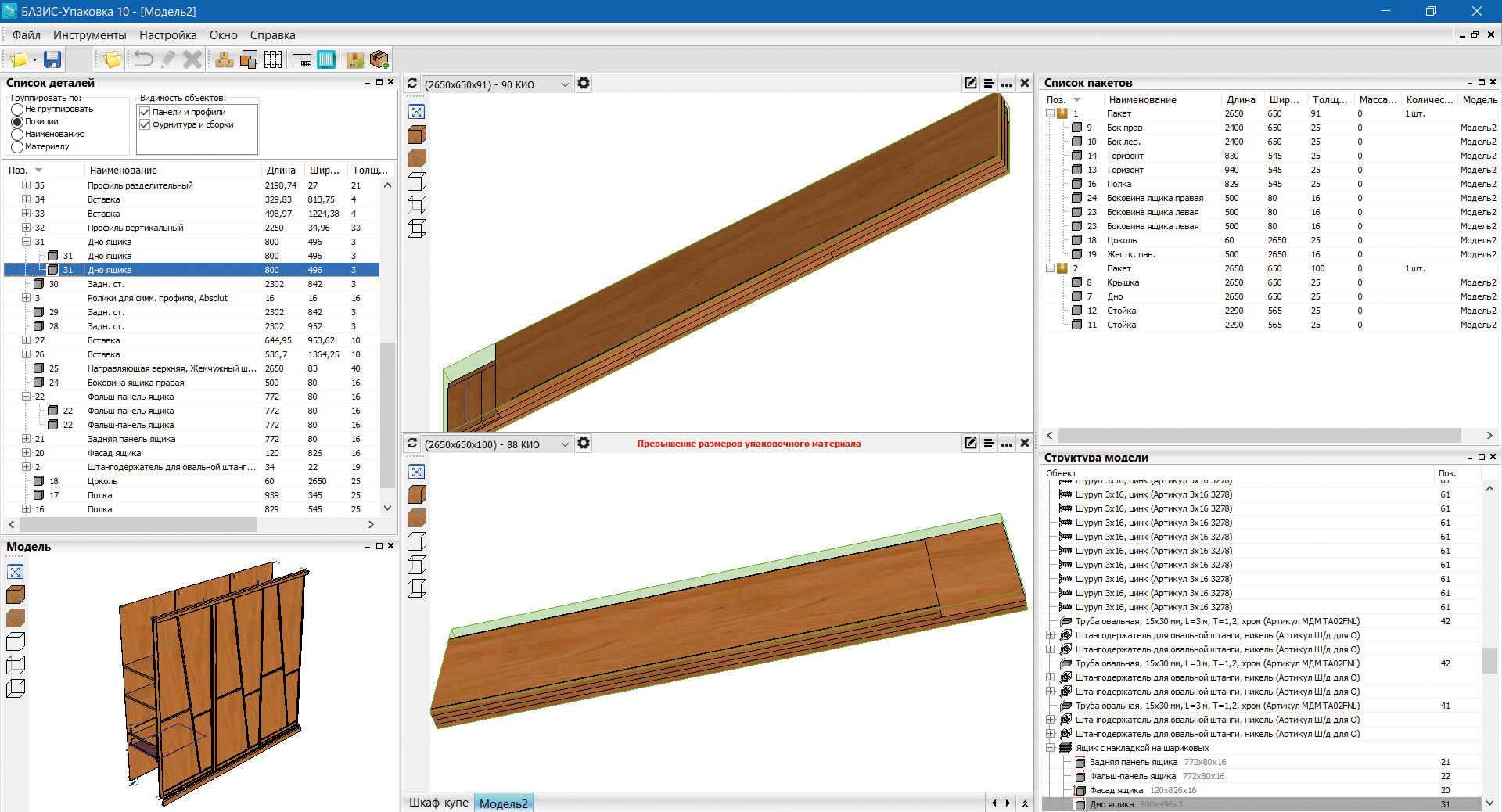

Рис. 7. Текущий момент упаковки изделия

По завершении упаковки всех деталей на каждый пакет автоматически формируется комплект документов: схема размещения деталей в пакете и спецификация со списком деталей и коробок, а также бирка со штриховым кодом. Это позволяет организовать четкую работу участка упаковки и исключить субъективные ошибки, которые нередко возникают при комплектации и отгрузке готовых заказов потребителю. Первые два документа являются графическими файлами системы БАЗИС, а бирка формируется на основе шаблона, создаваемого в модуле БАЗИС­Бирка, входящем в систему БАЗИС.

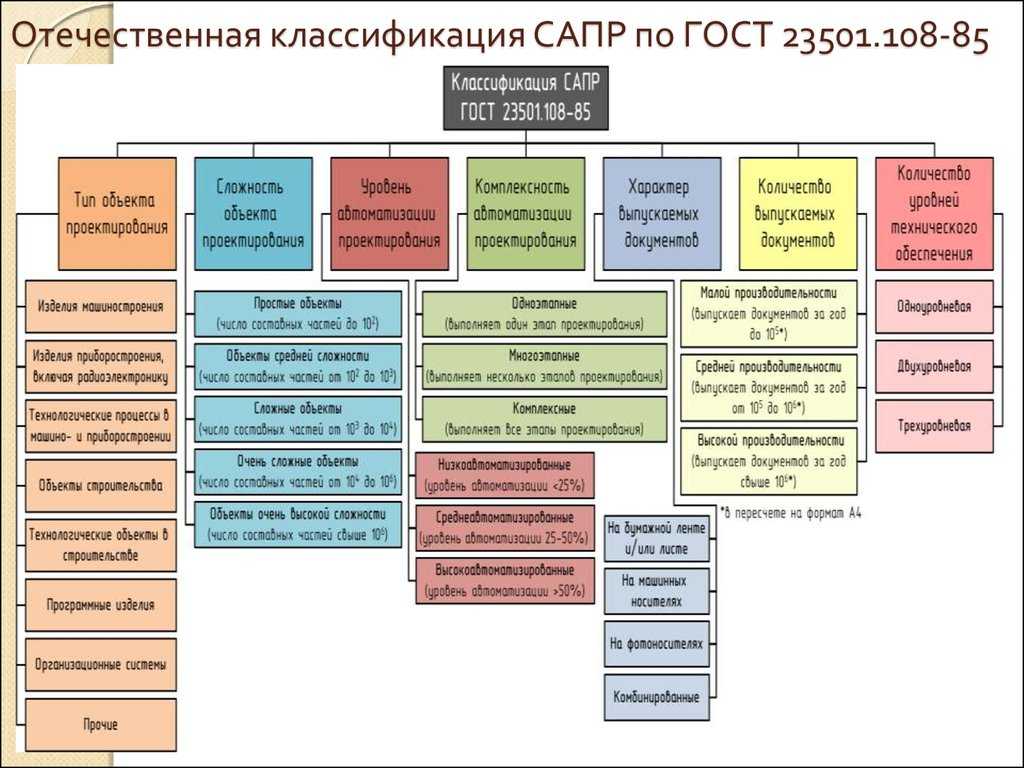

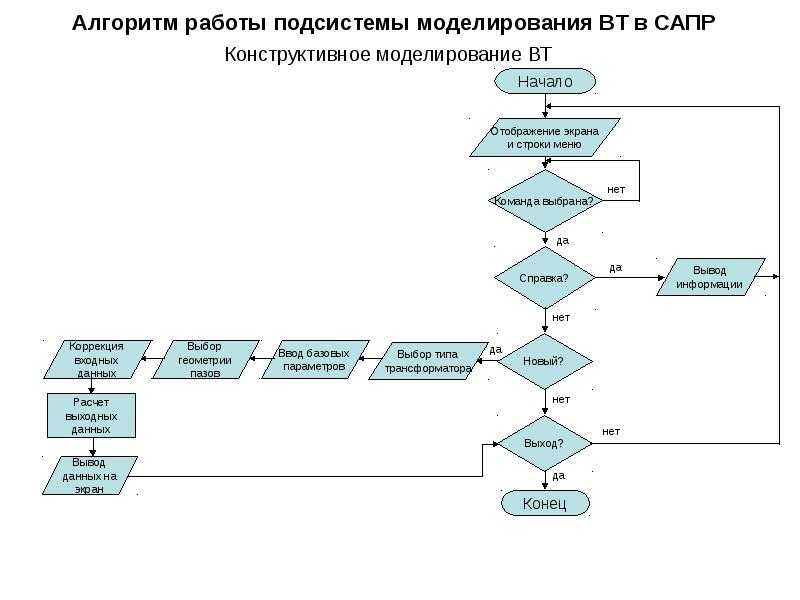

САПР для судостроения и не только

Не просто картинки: производители DAM-платформ делят рынок в 8 млрд долларов
Бизнес

Летом 2021 г. также было подписано соглашение о создании консорциума
российских разработчиков систем САПР, участниками которого стали «Русатом —
цифровые решения», РФЯЦ-ВНИИЭФ, инженерно-технический центр «Джэт», «Топ
системы», «3В сервис» и «Фидесис». Консорциум собирался работать на
обеспечение технологической независимости российских промышленных предприятий и
научно-исследовательских организаций в области систем суперкомпьютерного
моделирования и инженерного анализа. Цель проекта — обеспечить цифровую
независимость российской экономики в области инженерного ПО, прежде всего
предприятий стратегических отраслей промышленности.

Полезные советы и инструкции для успешной настройки

Для успешной настройки нестинг базиса можно использовать следующие полезные советы:

1. Изучите документацию. Перед началом работы с нестинг базисом рекомендуется внимательно изучить документацию производителя. В ней вы найдете подробную информацию о функциональности и возможностях программного обеспечения.

2. Проведите тестовую установку. Прежде чем делать настройку в рабочем окружении, рекомендуется провести тестовую установку на отдельном компьютере или в виртуальной машине. Это позволит вам познакомиться с интерфейсом и освоиться с основными функциями программы.

3. Организуйте структуру каталогов. Хорошо спроектированная структура каталогов позволит вам удобно организовать файлы и директории на нестинг базисе

Обратите внимание на иерархию каталогов, названия файлов и их расположение

4. Подготовьте контент. Прежде чем загружать контент на нестинг базис, убедитесь, что он соответствует требованиям и ограничениям программного обеспечения. Подготовьте изображения, тексты, файлы и другие компоненты сайта так, чтобы они нагрузки на сервер и были оптимизированы для быстрого отображения.

5. Установите соответствующие настройки безопасности

Обеспечение безопасности вашего нестинг базиса крайне важно. Включите необходимые меры защиты, такие как пароли, шифрование данных и механизмы аутентификации, чтобы предотвратить несанкционированный доступ и утечку данных

6. Следите за обновлениями и настройками. Не забывайте поддерживать обновленную версию нестинг базиса и настраивать ее в соответствии с изменениями требований вашего проекта. Регулярно проверяйте наличие новых обновлений и настроек, чтобы быть в курсе последних и наиболее безопасных версий программного обеспечения.

Следуя этим полезным советам и инструкциям, вы сможете настроить нестинг базис успешно и эффективно. Помните, что правильная настройка является ключевым фактором для достижения высокой производительности и безопасности вашего веб-проекта.

Функциональные возможности модуля БАЗИС­Упаковка

В составе мебельного изделия часто встречаются детали из различных материалов, в том числе хрупких, погонажных (профили) или мелких (крепежная фурнитура). Модуль БАЗИС­Упаковка работает с моделями изделий, сформированными в CAD­модулях системы БАЗИС, поэтому он автоматически распознает тип детали и материал, из которого она изготовлена, учитывая это при формировании упаковок. В частности, для упаковки фурнитуры и гибких элементов создаются индивидуальные коробки (рис. 2). Это его первая отличительная особенность.

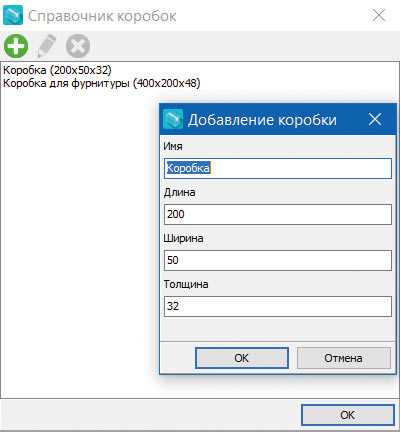

Рис. 2. Окно создания коробки

Второй отличительной особенностью модуля БАЗИС­Упаковка является реализация управляемого пользователем процесса упаковки. Это означает, что он может устанавливать необходимые парамет­ры работы и оценивать различные варианты упаковки, предлагаемые программой. Такие варианты формируются на основе эвристических алгоритмов и оцениваются по совокупности критериев. Программа выбирает оптимальный вариант с точки зрения установленных критериев и предлагает его пользователю, который может согласиться с выбором программы или оценить другие «ближайшие» варианты, поскольку есть множество мелких нюансов, не учитываемых критериями оптимизации. Один из параметров настройки алгоритмов упаковки называется «Количество вариантов упаковки для каждого пакета» (рис. 3). Именно он определяет то их количество, которое программа отберет и предложит пользователю для анализа.

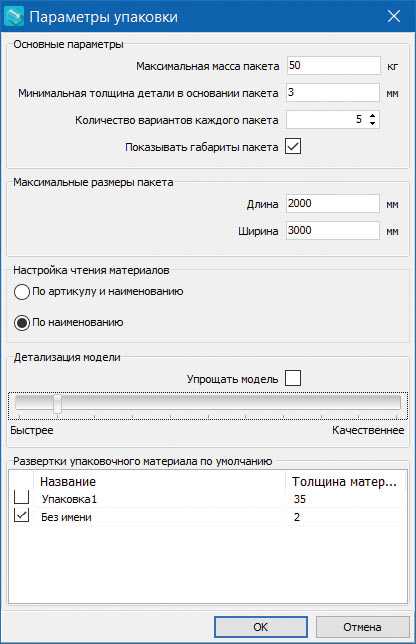

Рис. 3. Настройка параметров упаковки

Третья отличительная особенность модуля БАЗИС­Упаковка — возможность создания библиотек, содержащих параметрические шаблоны разверток упаковочного материала с указанием внешнего контура, линий сгиба и разреза (рис. 4). Это позволяет быстро сформировать развертку для конкретного варианта упаковки, просто выбрав подходящий шаблон.

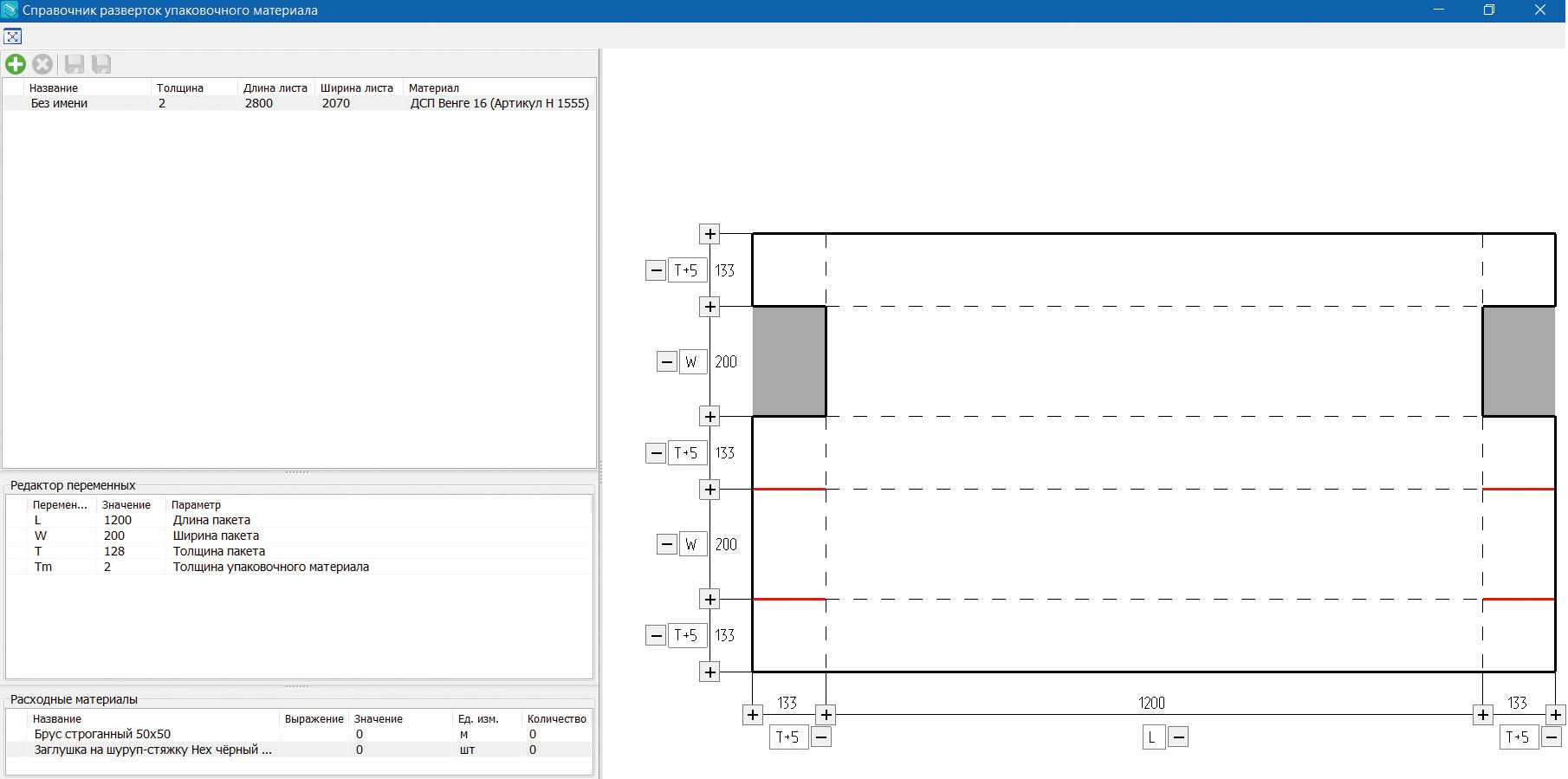

Рис. 4. Создание параметрического шаблона упаковки

Среди других функциональных возможностей модуля БАЗИС­Упаковка, реализуемых в автоматическом режиме, следует отметить:

• локализацию пустых мест в упаковке для возможного их заполнения уплотнительными материалами;
• проверку соответствия веса и габаритных размеров пакета установленным ограничениям;
• формирование схемы размещения деталей в каждом пакете (рис. 5);
• формирование спецификации на список упакованных деталей для каждого пакета (рис. 6) и бирок для пакетов.

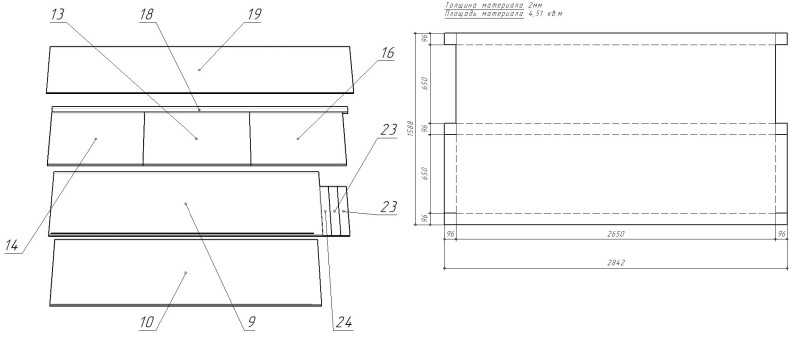

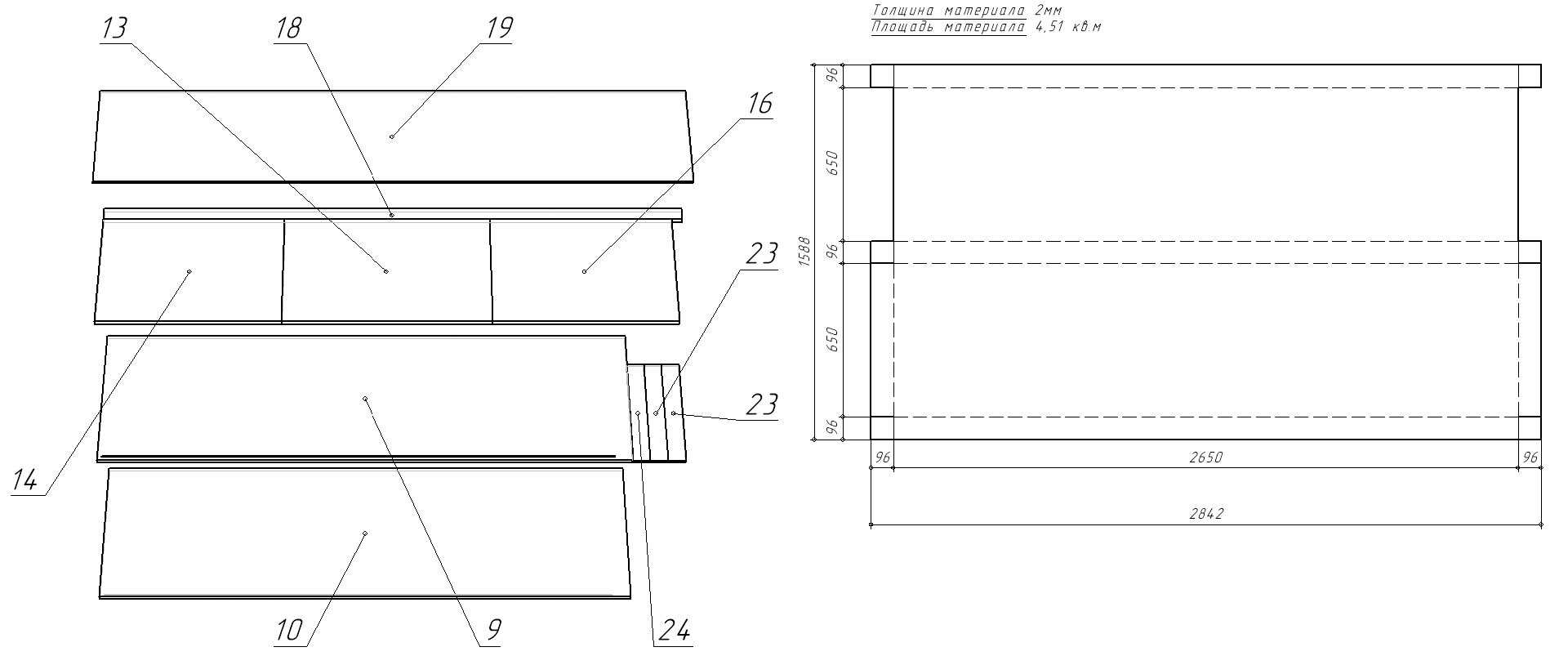

Рис. 5. Схема размещения деталей в пакете

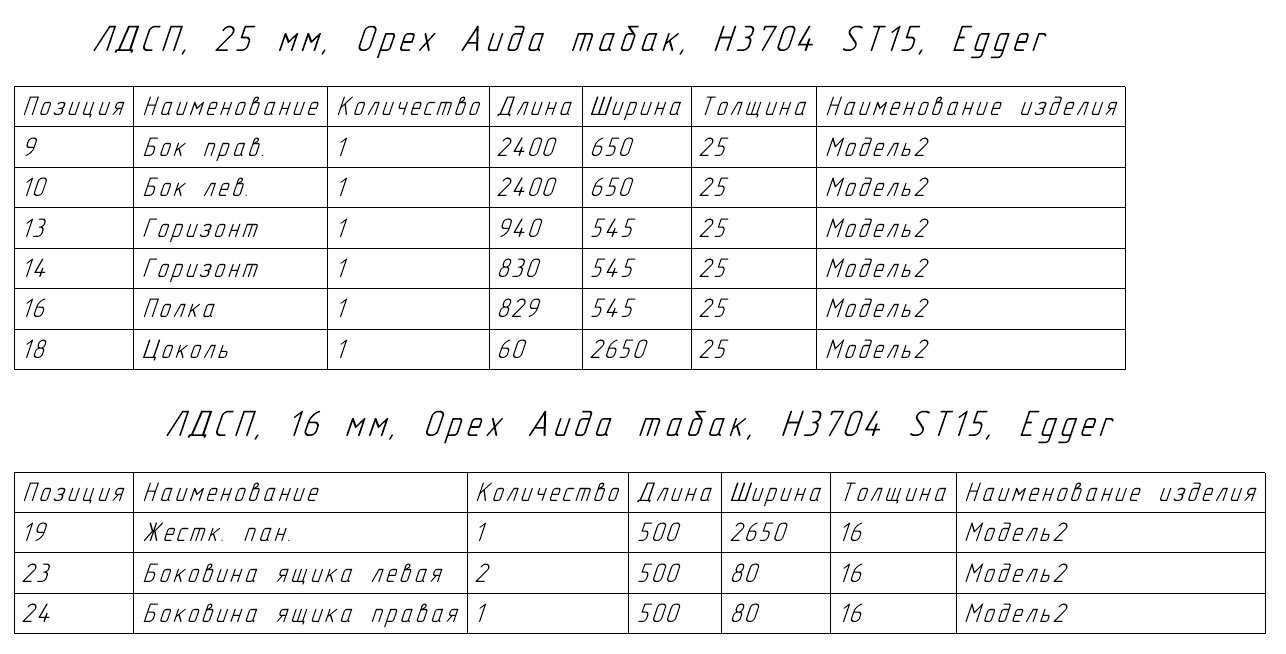

Рис. 6. Спецификация на пакет
