Кнопки на пульте дистанционного управления

На пульте кондиционера расположено множество кнопок, в которых на первый взгляд непросто разобраться.

Чтобы вы могли проще и быстрее понять их назначение, разделим кнопки на две категории: основные и дополнительные.

Основные обозначения

ON/OFF. Кнопка включения кондиционера. При однократном нажатии аппарат издает характерный звук и загорается светодиод на корпусе.

MODE. Отвечает за выбор режима работы. Основные режимы: COOL (охлаждение воздуха), HEAT (нагрев воздуха). Название выбранного режима отображается на дисплее пульта.

▲▼ или +-. Эти кнопки отвечают за выбор температуры, регулировку скорости вентиляции и других параметров.

DRY. Отвечает за включение осушения воздуха. Особенно полезно во влажном климате.

Дополнительные обозначения

На пульте кондиционера есть дополнительные кнопки, которые предназначены для более детальной настройки аппарата. Рассмотрим их подробнее.

ECONO COOL. Отвечает за включение режима охлаждения с пониженным уровнем энергопотребления.

I SAVE. Сохраняет установленные ранее настройки. Очень полезная функция, если вы не хотите при каждом включении настраивать кондиционер заново.

POWERFUL. При нажатии этой кнопки охлаждение/нагрев воздуха осуществляется быстрее и интенсивнее, чем в обычном режиме работы.

TIMER. Отвечает за включение таймера. Настройка таймера может осуществляться кнопками ▲/▼, либо целым рядом дополнительных кнопок: SET (сохранить), DAY (день), CANCEL (отменить), TIME (время), TEMP (температура) и др. Для корректной настройки прочтите инструкцию к вашей модели кондиционера. Она поставляется в комплекте. Также ее можно найти в интернете в электронном формате.

CLOCK. При однократном нажатии появляется возможность настроить время, как на обычных часах. Не путайте с настройкой времени таймера. Настройка времени осуществляется кнопками ▲/▼.

RESET. Сброс всех заданных ранее настроек.

Управление и контроль

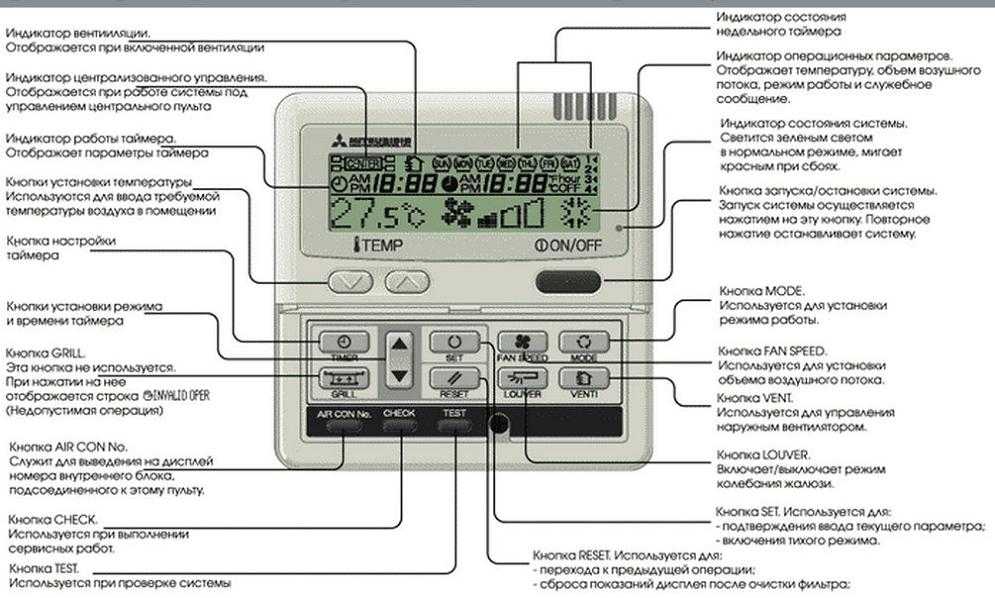

Пульт управления PAR-21MAA или PAR-30MAA

Имеется возможность подключения данных пультов со множеством функций, встроенным недельным таймером и русифицированным интерфейсом.

Центральное включение-выключение

Кондиционеры подключаются к центральному контроллеру MAC-821SC-E, отвечающему за включение-выключение и индикацию состояния групп (не больше 8).

Синхронная мультисистема

От двух до четырех (зависит от модификации) внутренних блоков могут подключаться к одному внешнему. Внутренние блоки в этой системе будут работать синхронно. Данная мультисистема оптимальна в больших монообъемных помещениях.

Сигнальная линия M-NET

Описываемые приборы могут подключаться к сигнальной линии контроллеров мультизональных систем (M-NET-контроллеры), например контроллер AG-150A.

Ротация, включение дополнительной системы и резервирование

— ротация и резервирование: 1. Основная и резервная системы попеременно работают в заданном интервале, выравнивания наработку. 2. При выходе из строя работающей системы, резеврная включается.

— дополнительная система: 1. При повышении температуры и ее превышении заданного значения на установленную величину (4, 6, 8С) включается резервная система дополнительно к работающей основной. 2. При снижении заданной температуры на 4С резервная отключается. 3. Эта функция работает только при резервировании в режиме охлаждения с активной функцией ротации.

Функция автокоррекции соединений

Определяет соответствие соединений фреоновых проводов и сигнальных линий. При несоответствии автоматически проводится восстановление правильности – программно. На контроль правильности уходит 10-30 минут.

*функция применяется только в режиме охлаждения при температуре на улице больше 0С. Иногда режим не может определить правильность – при закрытых вентилях, утечке хладагента, неисправности расширительных вентилей и т.д.

Сбор хладагента во внешний блок

Для конденсации фреона из магистрали во внешний блок (при демонтаже или переносе системы) предусмотрена кнопка «Сбор хладагента».

Экономия потребления электроэнергии

Контроль «ощущаемой температуры»

I SEE – инфракрасный датчик, сканирующий температуру у поверхности пола в сегменте 150 градусов, а система управления может рассчитать воспринимаемую человеком температуру.

Традиционные кондиционеры измеряют уровень температуры воздуха на входе в блок, а он располагается, как правило, высоко, и внизу помещения температура не всегда может быть оптимальной для пользователя. I SEE измеряет удаленно температуру в нижнем секторе помещения, что делает эту функцию незаменимой для детских комнат.

Зональные нагрев и охлаждение

I SEE – инфракрасный датчик – сканирует температуру у поверхности пола в выбираемой зоне и утоняет область, где температура значимо отличается от целевых показателей. Данный режим зонально кондиционирует комнаты, обеспечивая этим комфорт и сокращение потребления энергии.

Режим «Econo Cool»

Увеличение заданной температуры на 2С при охлаждении снижает потребление энергии на 20%. И для того, чтобы пользователь не обратил внимания на повышение температуры и потерю комфорта, кондиционер предусматривает специальный алгоритм работы заслонок жалюзи.

Воздух подается то вертикально, то горизонтально вниз, по очереди. Микропроцессор вычисляет и задает интервалы и длительность циклов, учитывая температуру испарителя и температуру в комнате на данный момент.

Обычный режим “Econo Cool”
На улице 35С 35С
Желаемая температура 25С 27С
Ощущается 30С 29,3С

Режим «I Feel»

При незнании комфортного уровня температуры для человека пользователь часто выставляет на пульте очень низкую температуру – 16С летом, а зимой 26С и выше. «I Feel» посредством микропроцессора самостоятельно определяет оптимальную для пользователя температуру, самообучившись с учетом предыдущих параметров.

Режим по ограничению производительности

Внешний сигнал может ограничивать производительность системы и как следствие – потребляемую мощность. В данном режиме мощность потребления сокращается до того значения, которое установлено переключателями SW7-1, SW7-2, располагающимися на плате управления внешнего блока:

0% (выключен) – 50%-75%-100% (ограничений нет).

SW7-1 SW7-2 Электропотребление
OFF OFF 0% (выключен)
ON OFF 50%
OFF ON 75%

Выбор режима обогрева и установка температуры

Когда вы настраиваете кондиционер Mitsubishi на режим обогрева, важно правильно выбрать нужные параметры и установить оптимальную температуру. Во-первых, проверьте, что ваш кондиционер поддерживает функцию обогрева

Обычно это указывается в технических характеристиках или в руководстве пользователя. Если ваш кондиционер поддерживает обогрев, найдите на пульте управления кнопку «Режим» или «Mode». Нажмите ее, пока не появится режим обогрева. Это может быть обозначено значком изображения солнца или знаком «Heating»

Во-первых, проверьте, что ваш кондиционер поддерживает функцию обогрева. Обычно это указывается в технических характеристиках или в руководстве пользователя. Если ваш кондиционер поддерживает обогрев, найдите на пульте управления кнопку «Режим» или «Mode». Нажмите ее, пока не появится режим обогрева. Это может быть обозначено значком изображения солнца или знаком «Heating».

После того, как вы выбрали режим обогрева, установите желаемую температуру. Обычно на пульте управления есть кнопки «+» и «-», с помощью которых можно увеличивать или уменьшать температуру. Установите температуру, которая будет комфортной для вас. Если вы не уверены, с какой температуры начать, рекомендуется установить примерно 24-25 градусов Цельсия.

Не рекомендуется устанавливать слишком высокую температуру, так как это может привести к перегреву и повреждению кондиционера. Также не забывайте, что при работе кондиционера в режиме обогрева может быть некоторое время задержка, прежде чем начнется подача теплого воздуха.

После того, как вы выбрали режим обогрева и установили температуру, подождите несколько минут, чтобы кондиционер смог достичь заданной температуры. Если в комнате все еще ощущается холодно, вы можете увеличить температуру на несколько градусов или включить функцию дополнительного подогрева, если она доступна.

Кнопка Описание
Режим/Mode Выбор режима работы кондиционера
+ Увеличение температуры
Уменьшение температуры

Воздухораспределительная система

Высокопотолочные помещения

Для них предусмотрено увеличение расхода и скорости потока воздуха на выходе внутреннего блока, чтобы достигнуть нужной подвижности воздуха в низу помещения.

Низкопотолочные помещения

Для них предусмотрено уменьшение расхода и скорости потока воздуха на выходе внутреннего блока, чтобы достигнуть небольшой подвижности воздуха в рабочей зоне помещения.

Автоматическая скорость вентилятора

При приближении к определенным параметрам температуры скорость вентилятора во внутреннем блоке уменьшается автоматически.

Мощный поток воздуха

Для кондиционирования большой площади или помещений сложной формы необходимы широкий воздушный поток ( 150 градусов при нагреве, 100 градусов при охлаждении. Кнопка «Wide Swing» на пульте с выбором способа подачи воздуха из семи предлагаемых вариантов) и большая длина потока (кнопка «Long Airflow», при нажатии длина струи воздуха увеличивается до 12 м).

Очистка воздуха

Двойная плазменная очистка

Dual Plasma – система фильтрации – работает по принципу распада крупных молекул в электрическом поле, ионизации молекул, и нейтрализации радикалов с катализатором. За счет этого система улавливает микро- и нанопылевые частицы и ароматические соединения.

Антиоксидантный фильтр

Фильтр с каталитическим покрытием из группы флавоноидов, восстанавливает свободные радикалы до химически неактивных молекул. Само вещество при этом не расходуется. За счет этого фильтр работает до 10 лет.

Mitsubishi Electric внедрили антиоксидант в керамические волокна, внедренные в сетку из полипропилена, поэтому фильтр спокойно моется и протирается, в отличие от фильтров, катализаторы в которых наносятся на полипропилен в виде пленки, быстро стирающейся при работе.

Энзимный антиаллергенный фильтр

Устраняет бактерии и пыль. Аллергены при этом не накапливаются в фильтре, разлагаясь катализаторами до безопасных соединений.

Фильтр с повышенным сроком эксплуатации

Полипропиленовые волокна фильтра специально «активированы» для фильтрации и увеличения интервала между сервисной обработкой.

Регулировка скорости воздушного потока и направления

Для настройки скорости воздушного потока и направления на кондиционере Mitsubishi необходимо выполнить следующие действия:

1. Включите кондиционер и выберите режим работы «Обогрев».

2. На пульте дистанционного управления найдите кнопку «Вентилятор» или «Fan Speed».

3. Нажмите на кнопку «Вентилятор» или «Fan Speed» для выбора нужной скорости воздушного потока. Обычно доступны режимы «Низкая», «Средняя», «Высокая» и «Авто».

4. Чтобы изменить направление воздушного потока, используйте кнопку «Распределение воздуха» или «Air Swing». Эта кнопка позволяет выбрать режимы «Авто», «Вертикальное» и «Горизонтальное» направление потока воздуха.

5. После выбора нужной скорости и направления воздушного потока, подождите некоторое время, чтобы кондиционер автоматически настроился на выбранные параметры.

Обращайте внимание на режимы работы и параметры кондиционера Mitsubishi, чтобы настроить оптимальные условия обогрева в помещении

Комфорт и удобство

24-часовой недельный таймер

Организует автоматическую работу кондиционера в течение недели. На каждый день недели предусмотрено 4 включения-выключения и изменение заданной температуры.

Режим «I Save»

Одно нажатие кнопки переводит систему в режим сниженного потребления энергии. Это удобно использовать, когда пользователь ложится спать и переставляет кнопкой режима «I Save» кондиционер на нагрев воздуха до 18С. Утром та же кнопка переставит систему на предыдущую настройку в 22С.

Эта функция также удобна при использовании в экономичном дежурном отоплении, например, в загородном доме. Модели MSZ-GE/MUZ-GE в состоянии поддерживать дежурный показетль температуры +10С.

Автоматическая смена режима

Система автоматически переключает режимы охлаждения или нагрева, чтобы поддерживать заданные показатели температуры.

Автозапуск

Кондиционер возвращается в предыдущий заданный режим автоматически, если, например, ранее было отключено питание.

Охлаждение при низкой температуре

Управление внешним блоком меняет частоту вращения вентилятора для того, чтобы стабилизировать давление конденсации хладагента, это позволяет охладить помещение при низкой температуре снаружи.

«Ночной» режим (внешний блок)

Снижается уровень шума внешнего блока. Необходимо учесть, что производительность в данном режиме тоже сокращается.

Фиксация режима работы

DIP-переключатель на плате управления внешнего блока может фиксировать режим работы. Например, летом пользователи не смогут включить кондиционер в режим нагрева воздуха, или зимой – на охлаждение.

Регулярное обслуживание и очистка фильтров

Чтобы обеспечить эффективную работу кондиционера Mitsubishi в режиме обогрева, необходимо регулярно проводить обслуживание и очищать фильтры.

Фильтры кондиционера собирают пыль, грязь и другие загрязнения из воздуха. Если фильтры остаются забитыми, это может привести к ухудшению качества воздуха в помещении и снижению эффективности работы кондиционера.

Очистка фильтров несложна и может быть выполнена самостоятельно. Для этого следуйте инструкциям в руководстве пользователя вашего кондиционера Mitsubishi. Обычно этот процесс включает в себя следующие шаги:

  1. Откройте переднюю панель и достаньте фильтры.
  2. Используя мягкую щетку или пылесос, удалите пыль и грязь с фильтров.
  3. Если фильтры сильно загрязнены, вы можете промыть их водой с использованием мягкого моющего средства. После промывки полностью высушите фильтры.
  4. Проверьте состояние фильтров. Если они повреждены или сильно изношены, замените их новыми.
  5. Установите очищенные или новые фильтры обратно в кондиционер.

Очистку фильтров рекомендуется проводить как минимум один раз в месяц, особенно если кондиционер работает часто или в помещении с повышенным уровнем пыли.

Правильная эксплуатация и регулярное обслуживание фильтров помогут поддерживать оптимальное качество воздуха и эффективную работу кондиционера Mitsubishi в режиме обогрева.

Приступаем к настройке

Первое включение

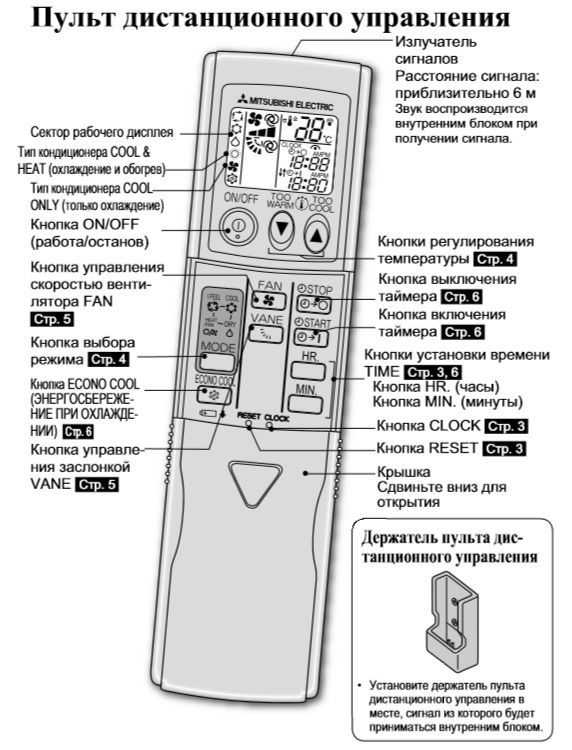

Чтобы включить кондиционер, направьте пульт в сторону настенного блока и нажмите кнопку ON/OFF (см. рис. 3). Для выключения аппарата нажмите на кнопку повторно.

Выбор режима работы

Если вы не хотите разбираться в тонкостях настройки кондиционера, воспользуйтесь автоматическим режимом. Последовательно нажимайте кнопку MODE, пока на дисплее пульта не отобразится надпись I FEEL. Выставьте температуру (кнопки ▲ и ▼ ).

Если автоматический режим вас не устраивает, выберите один из предустановленных. При каждом нажатии кнопки MODE будет включаться один из режимов:

Вы увидите эту информацию на дисплее пульта. После установки режима настройте температуру (кнопки ▲ и ▼ ).

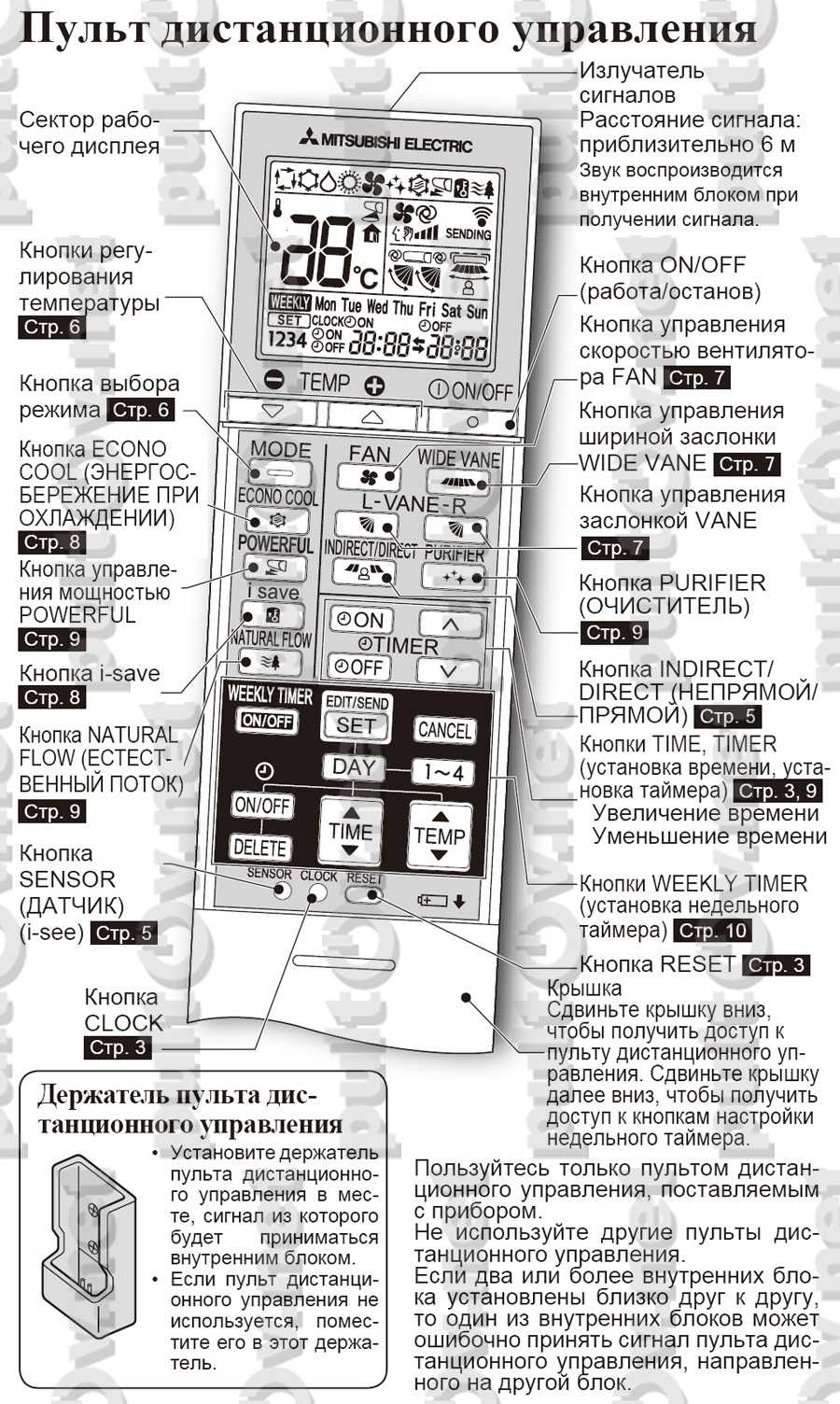

Настройка дополнительных параметров

Настройте скорость вентилирования, последовательно нажимая на кнопку FAN. Скорость будет увеличиваться при каждом нажатии: авто → низкая → средняя → высокая → очень высокая.

Нажмите кнопки WIDE VANE и VANE, чтобы настроить направление потока воздуха. При каждом нажатии направление будет изменяться.

Если воздух не доходит до определенной части комнаты, включите функцию LONG, чтобы увеличить длину воздушного потока. Для отключения этого режима нажмите кнопку повторно. Функция не работает в режиме ECONO COOL и FAN.

Включите интенсивный режим работы (кнопка POWERFUL), чтобы охладить воздух быстрее. Функция работает только в режиме охлаждения. Интенсивный режим автоматически отключается через 15 минут использования, а также при нажатии кнопки FAN, ECONO COOL и ON/OFF.

Включите экономию электроэнергии с помощью кнопки ECONO COOL (работает только в режиме охлаждения). Нажмите на кнопку повторно, чтобы выключить режим экономии.

Следуйте инструкции ниже (см. рис. 4).

Без пульта

Аппараты Mitsubishi Electric можно включить не только с пульта, но и с помощью т.н. аварийной кнопки. Инструкция по эксплуатации аварийного режима:

  • Снимите декоративную панель с настенного блока;
  • В правой нижней части корпуса найдите маленькую кнопку (область нахождения кнопки обозначена желтым цветом на рис. 5) и нажмите на нее;
  • После первого нажатия включится режим охлаждения.

Итоги

Теперь вы знаете, как пользоваться кондиционерами Mitsubishi Electric. В комплекте с аппаратом поставляется подробная инструкция по эксплуатации на русском языке. Но если она утеряна, воспользуйтесь нашим материалом. Он поможет вам при первом включении и настройке аппарата. Желаем удачи!

Кондиционеры Mitsubishi (Митсубиси) — одни из самых уважаемых и популярных на рынке. Покупателям нравится продукция этого производителя, поскольку бренд очень дорожит своей репутацией, и предлагает потребителям надежные технологичные аппараты.

В этой статье мы подробно расскажем, что означают все эти значки на пульте от кондиционера. Разобравшись в этом однажды, вы сможете настроить любую сплит-систему, вне зависимости от бренда.
