Радуем юных автолюбителей, изготовив кровать-машину своими руками для мальчиков и девочек

Детская кровать машина ROMACK RENNER 2 с ящиком — инструкция по сборке

Упаковка и комплектация кровати машины Ромак Реннер 2 с ящиком:

1. К боковинам кровати машины Ромак крепим переднюю планку-подлатник по размеченным линиям (низом подлатников на линию), при помощи саморезов через сквозные отверстия, глухими отверстиями внутрь машинки (к матрасу).

2. Заднюю планку-подлатник (она же– крышка ящика) прикрепляем на болт с шайбами по обе стороны в отверстие с резьбой на боковине глухими отверстиями внутрь кроватки (см. рисунок). В боченок с резьбой необходимо капнуть клея (идет в комплекте) во избежания выкручивания болта в процессе эксплуатации.

3. Устанавливаем ограничитель крышки ящика для белья. Выравниваем заднюю планку-подлатник по линии, снизу к планке прикладываем ограничитель и закрепляем саморезами.

4. Крепим уголки к задним планкам- подлатникам. Уголки прикрепляются на самом краю планки, по нижней стороне.

5. Прикручиваем к передней части кроватки и спинке уголки при помощи саморезов в размеченные отверстия.

6. Прикручиваем переднюю часть и спинку к боковинам с подлатниками.

7. Поворачиваем задние планки-подлатники в “верхнее положение”, прикручиваем планку- ребро жесткости.

8. Надеваем латодержатели на латы. Прикручиваем латы к подлатникам в размеченные отверстия.

9. Подготавливаем днище кровати машины 3D Romack renner 2 – крепим уголки по размеченным отверстиям (по 5 уголков на основные части днища и 2 уголка на вертикальную перегородку).

10. Сборка днища ящика начинается с прикрепления задней части. Стыкуем край с центральным уголком со спинкой, а противоположный край части днища ровняем по низу боковины кроватки.

11. Продлевая ящик– крепим вторую часть днища в стык к первой и выравниваем по низу боковины.

12. Вертикальную стенку ящика для белья крепим в торец по днищу последней деталью, закрепляя на боковинах и по центру к последней детали днища.

13. Остается только перевернуть машинку, положить матрас, постелить постельное белье и обрадовать юного гонщика.

Поэтапная схема сборки трансформера для малогабаритной квартиры

Подготовка

Приняв решение самостоятельно превратить мебель в трансформер, нужно все тщательно продумать. Вам следует начать с:

• создать подробный чертеж;
• калибровка;
• выбор материалов;
• подготовка инструментов;
• подбор цветового и дизайнерского решения.

Размеры

Размер спального места подбирается исходя из свободного пространства комнаты. Если комната просторная и светлая, можно сделать достаточно большой предмет мебели с большой двуспальной кроватью. Для семейных пар подойдут кровати размером от 1600х2000 до 1800х2000.

Но для детей, подростков и одиноких вы можете остановить свой выбор на изделиях размером от 1200×1900 до 1500×1900.

Совет. Для маленьких и тесных комнат лучше выбирать модели с горизонтальным положением кровати.

Чертеж с размерами

Эскиз — важная часть изготовления мебели. Это можно сделать самостоятельно с помощью карандаша, линейки и бумаги, можно заказать в специальной компании, где вам сделают точный расчет на основе модели кровати-шкафа.

Совет. Если вы хорошо владеете персональным компьютером, вы можете скачать специальную программу для раскроя мебели. Он создаст грамотный и точный рисунок всех элементов мебели.

Если воспользоваться услугами профессионалов или компьютерной программой, с помощью грамотно оформленного чертежа будет проще собрать мебель самостоятельно, так как в чертежах не будет неточностей. А при самостоятельном расчете, не обладая навыками в этой области, вы можете столкнуться с некоторыми трудностями. Например, размеры деталей и тому подобное могут не совпадать.

Инструменты и материалы

Подготовительный этап сборки включает в себя подготовку инструментов и материалов. Чаще всего мебель-трансформер изготавливают из натурального дерева или ЛДСП. Что касается массива, то он обладает следующими качествами:

• естественность;
• продолжительность;
• устойчивость к механическим повреждениям.

ДСП это:

• прочный и надежный;

• дешевый;
• упакован интересными текстурами, фактурами и цветами.

Из инструментов вам нужно будет приготовить или приобрести:

• отвертка;
• дрель;
• электрический лобзик;
• рулетка;
• мебельные шурупы;
• саморезы;
• болгарка;
• шестигранные ключи;
• набор отверток;
• складной механизм и другие аксессуары.

Как сделать самому в домашних условиях?

Создав чертеж, закупив расходные материалы, подготовив инструменты, можно приступать к изготовлению мебели.

Некоторые предпочитают изготавливать детали своими руками, используя имеющийся чертеж и необходимые электроинструменты. Остальные пользуются услугами компаний, где вырезают все детали. Второй вариант дешевле.

После того, как вы вырежете и подрежете детали, все, что вам нужно сделать, это просверлить отверстия в нужных местах и ​​собрать мебель в правильном порядке.

Сборка шкафа-кровати делится на несколько этапов:

1. Сначала собирается корпус шкафа, посередине которого будет спрятано спальное место. Такой корпус должен состоять из: задней стенки, плинтуса и полочки для упора. Все детали необходимо скрепить между собой саморезами на расстоянии 25 см друг от друга. Собранный корпус шкафа устанавливается на заранее подготовленное место.
2. Следующим шагом будет установка собранного корпуса на место и прикрепление его к стене.
3. Теперь можно приступить к сборке основания кровати. Он состоит из каркаса с планками и его высота должна четко соответствовать размеру матраса.
4. Теперь, собрав все остальные части изделия, надежно скрепляем основание с коробкой с помощью саморезов.
5. Закрепляем механизм складывания по инструкции производителя.
6. Завершающий этап сборки — соединение корпуса с остальными элементами и установка фасада.

Важный. Мебель должна быть установлена ​​на идеально ровной поверхности. Основание кровати должно строго соответствовать габаритам собранного каркаса шкафа.

Монтаж фасада — завершающий этап декорирования шкафа-кровати. Лучше выбирать глухие фасады из ДСП.

После сборки шкаф-трансформер-кровать можно оборудовать полками для книг, полками и другими элементами.

В этом весь несложный процесс изготовления кровати-купе своими руками. Теперь необходимо установить приобретенный ранее матрас и надежно закрепить его ремнями безопасности.

Важный. Ни в коем случае нельзя использовать зеркала на ложных дверях. Поскольку они не рассчитаны на такие нагрузки, со временем они могут выйти из строя.

Сборка

Когда все окрашенные детали просохли, можно начинать сборку кроватки.

Действуем согласно плану:

1. Ролики прикручиваем к каркасу в нижней части.
2. Закрепляем на каркасе все детали с каждой стороны.
3. Чтобы замаскировать головки саморезов, можно их закрасить краской или приобрести мебельные «шляпки» в тон машине.
4. На ламели или фанеру укладываем заранее купленный матрас. На него надеваем непромокаемый чехол (если это необходимо) или оборачиваем матрас плотной тканью или покрывалом.
5. Прикрепляем мелкие детали к машине.

Вот и все, кровать в виде машины готова! Есть еще несколько моментов, которые можно добавить: подсветка для дна и фар. Если вы немного разбираетесь в электропроводах, то сделать подсветку будет не трудно. Кроме этого, если вы решили протянуть провода, то делайте это заранее, еще на первом этапе – при распиле материала.

При желании можно сделать настоящие фары. Для их создания нужно приобрести светоотражающую бумагу (или фольгу), а также ленту с диодами.

На фото представлена поэтапная сборка фары.

Если на готовую фару надеть настоящее автомобильное стекло – то отличить игрушечную фару от настоящей будет непросто.

А на этом фото представлен вариант крепления светодиодной подсветки.

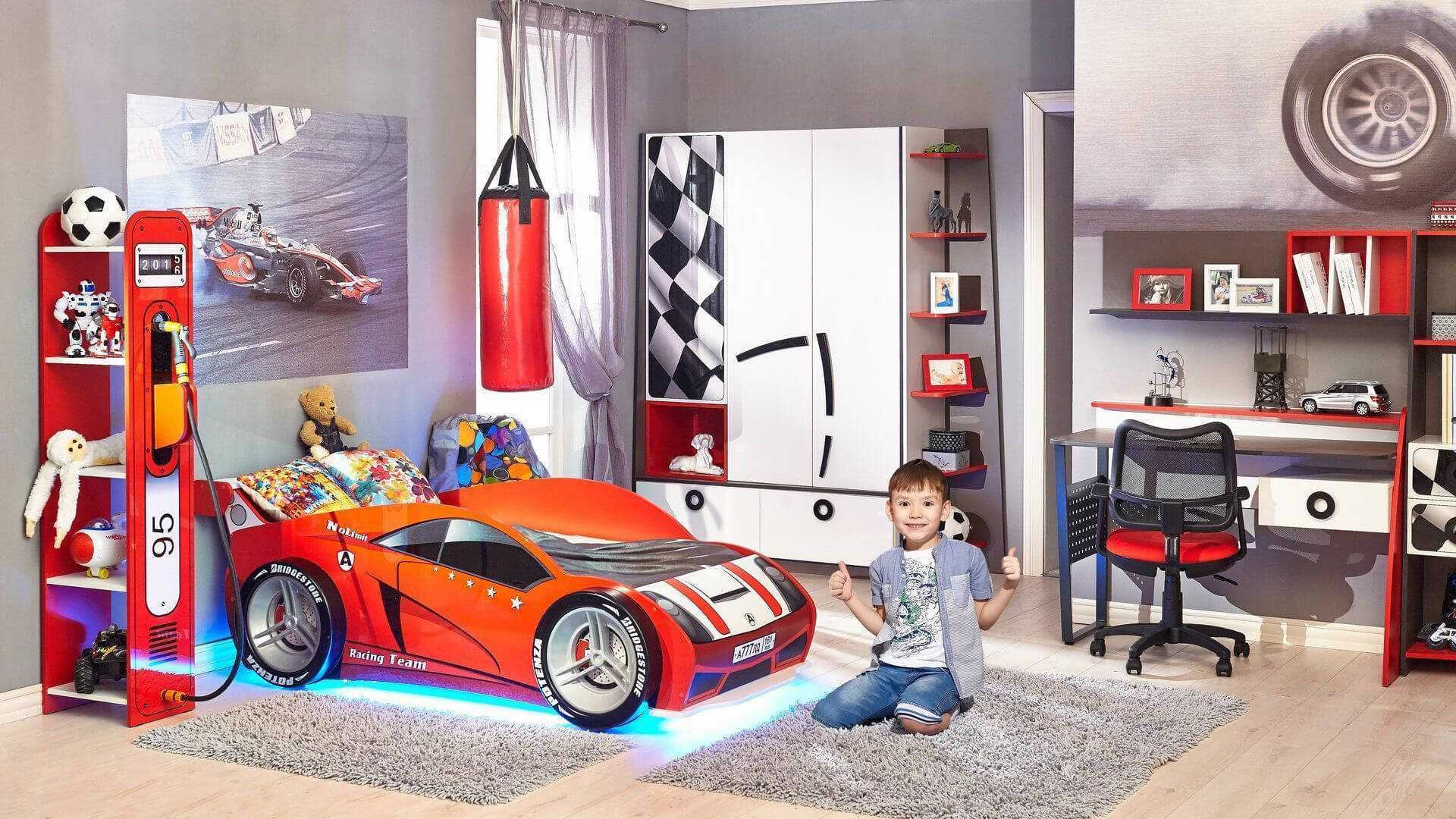

Вот так выглядит готовая кровать машина с подсветкой:

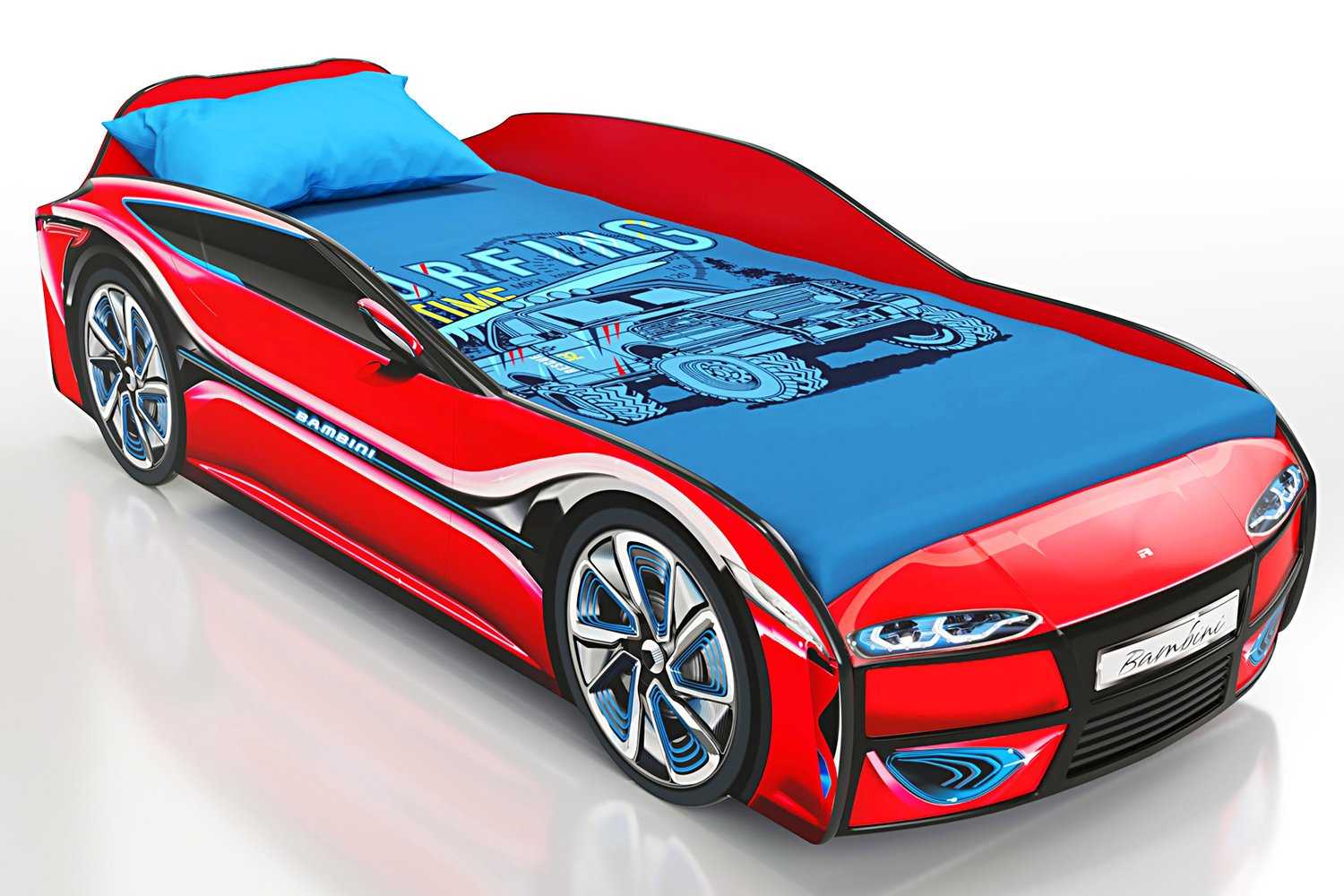

На фото представлены варианты кровать машины:

А такая кровать точно понравится близнецам или погодкам:

И девочкам будет интересно играть и спать в такой кроватке:

Это видео позволит вам узнать больше о том, как сделать кровать машину:

Младший сын достаточно взрослый, чтобы получить свой первый корч Шутка. Отселяться в свою комнату пора. Но, чтобы он на это согласился — приходится быть изобретательным и придумывать различные заманухи…

Такой заманухой в этот раз будет кроватка-машинка. А поскольку он машинки очень любит, думаю и отселится от нас без проблем.

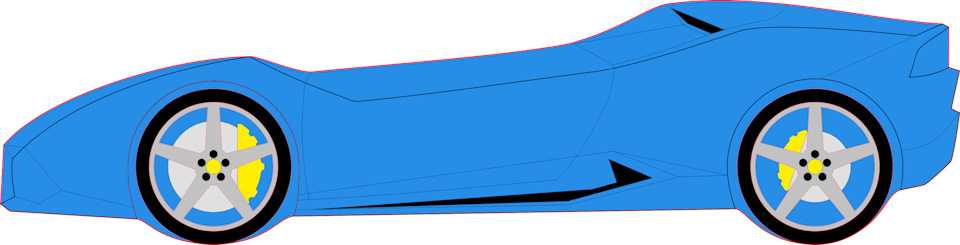

Сначала возникла идея. За основу взял картинку ламборджини и по контуру отрисовал то, что должно получиться в итоге.

Далее занялся поиском материалов. ДСП как материал отмёл сразу. Выбирал между многослойной фанерой и мебельным щитом. Хотел взять фанеру и делать из неё, но планируемая общая длина крвоатки 1900 (спальное место 1600х800), а это значит, что стандартный лист 1520х1520 не пойдёт. Продавались двухметровые листы, но совсем плохого сорта, не стал брать. Взял мебельные щиты. Кроме этого взял клей «Момент столяр», бруски, шкурки, купил электролобзик с пилками, краску акриловую интерьерную на водной основе и поехал в гараж всё это дело пилить.

Пилил всё на фрезерном ЧПУ, который в свою очередь сделан тоже своими руками, по этому претензии типа не «сделал сам» не принимаются :)))Боковушки сделаны в два слоя. Нижний слой является основой, а верхний — декоративными элементами.

Сегодня многие потребители увлекаются самостоятельным изготовлением мебели. Количество домашних умельцев все время увеличивается. Кто-то из них заготовки конструкций приобретает на мебельных предприятиях, а кто-то предпочитает изготавливать изделия по собственным проектам. Детская кровать-машина своими руками может быть выполнена со всевозможными декоративными элементами или иметь совсем простой вид. Это зависит от личных предпочтений ребенка, родителя, а также финансовых возможностей.

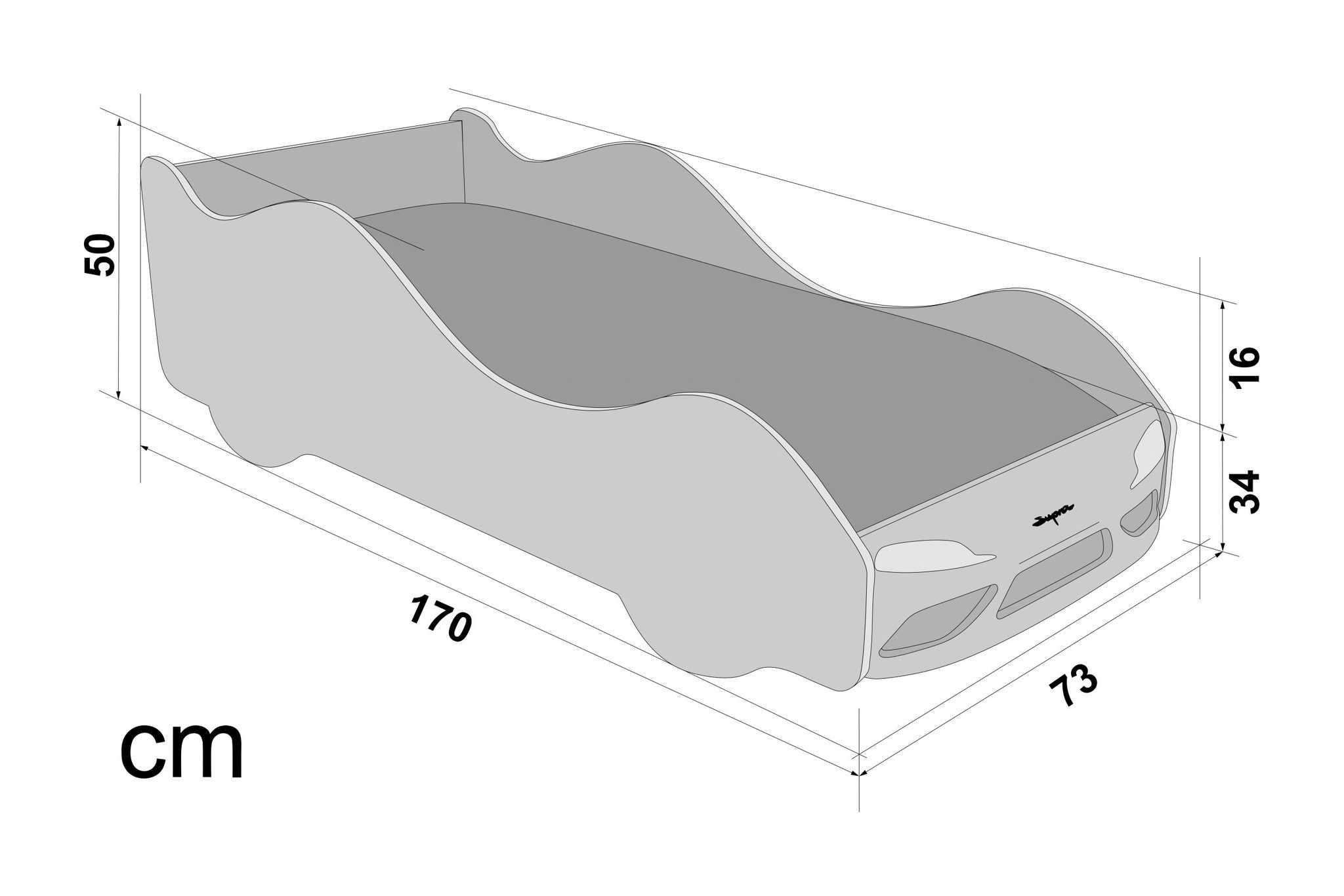

Чертеж с размерами

Для самостоятельного изготовления кровати, необходимо сделать чертеж. Именно на его основании вы будете создавать детали мебели и производить сборку конструкции. На этом чертеже необходимо указать не только дизайн с размерами кровати, но и наличие габаритов выдвижных ящиков, а также  других элементов.

После того как вы определились, как будет выглядеть детская кроватка, можно поискать готовый чертеж в интернете. При необходимости его можно подкорректировать согласно вашим пожеланиям.

Если вы умеете чертить и считать, можно сделать схему будущего изделия самостоятельно.

Если же вы не умеете рисовать и просчитывать размеры мебели, лучше обратиться в специализированную компанию. Здесь вам не только начертят идеальную схему кровати – машинки, но и сделают деталировку изделия на современных станках. После этого вам потребуется только в правильной последовательности собрать кровать.

Важно: чертеж кровати необходим в разных ракурсах. На нем должна быть изображена кровать со всех сторон.. Кровать – машинка будет состоять из следующих элементов:

Кровать – машинка будет состоять из следующих элементов:

• бортиков (они исполняют роль кузова);
• ящика для небольших предметов (расположенного с боковой части кровати);
• капота (в нем можно расположить несколько ящиков для игрушек);
• реечного дна.

Комментарии Авторов

Для более внятного понимания прошу ознакомиться с комментариями авторов.

Поскольку в разработке и изготовлении детской кровати были заняты два человека с разным образованием, из разных областей деятельности и разным опытом, то отступления от проекта начались в самом начале сборки.

1. Заложенного в проекте металлизированного канта в продаже не оказалось, пришлось заменить на близкий к текстуре ЛДСП (бук); такая же судьба постигла и усиленные эксцентрики (точнее — они в продаже были, но оптовыми партиями) — их пришлось заменить на обычные (это изменение в КД отражено).

2. Брус крепления латодержателей было предложено крепить не изнутри на 14 саморезов каждый, а снаружи всего лишь на 5; при этом разенкованные отверстия (в которых утопают головки саморезов) замазать эпоксилином.

Предложение оправдано — суммарная длина скручивания во втором случае немного меньше суммарной длины первого варианта, но при этом брус притягивается к боковине с большим усилием и отпадает необходимость в склеивании бруса и боковины и, следовательно, в подготовке поверхности боковины к склеиванию.

НО дальнейшие операции (наклейка рисунка и далее) показали, что применение эпоксилина должно проводиться с обязательным выполнением требований техпроцесса сушки: полное застывание через 12 часов и ТОЛЬКО ПОТОМ обработка места заливки — зашкуривание и шлифование пятна эпоксилина, причем тщательное — пленка с рисунком достаточно тонкая и проявляет все неровности поверхности (в том числе и мусоринки).

3. Не отраженные в документации моменты:

• шканты устанавливать на клей,
• латодержатели фиксировать мебельной скобой 11-12 мм (вполне достаточно — скоба большей длины и, соответственно, большего диаметра может расколоть латодержатель),
• в КД указано, тем не менее повторюсь — лата не должна вставать в латодержателях враспор, она должна иметь возможность перемещаться в пределах 5 мм.

4. Для человека, знакомого с наклейкой оракала, данная операция трудностей не вызовет.

Вкратце:

• поверхность должна быть ровной и чистой,
• наклейку надо вести по воде — так проще разглаживать пленку и выгонять пузырьки воздуха,
• пленка с нанесенным рисунком весьма неустойчива к механическим воздействиям (не исключаю, что возможна печать и на других носителях, более стойких), поэтому поверх нее был наклеен прозрачный оракал (т.н. «холодное ламинирование»); замечания именно к этому пункту — наклейку вести также по воде; воду использовать желательно кипяченую без примесей (у нас под оракалом остались какие-то полосы, природу которых мы не смогли установить),
• в качестве ракеля использовать достаточно жесткий (причем чистый, без посторонних включений) войлок, использование резинового ракеля может дать полосы и царапины на рисунке.

5. Наклейку профиля выполняли с клеем «Титан» по необработанному (в смысле – некромленому) торцу; почти уверен, что этот клей — далеко не лучший материал, но… «я его слепила из того, что было…» (не было больше ничего под рукой и доступного…). Само наличие этого профиля объясняется потребностью защитить кромку пленок (с рисунком и прозрачной) от задиров, могущих в итоге привести к их (пленок) отслоению. В ходе выполнения работ по этому пункту возникли следующие соображения:

• наверное, правильнее было бы сначала наклеить ПВХ-кромку 0,4 мм, затем нанести рисунок, а уж потом лепить профиль — так наверняка схватываемость однородных материалов была бы выше.
• более технологичным было бы, наверное, нанести рисунок методом ультрафиолетовой печати (однако — неизвестна стойкость такого рисунка к мех. воздействиям, да и цена вопроса…).
• целесообразность применения Т-образного врезного профиля — на мой взгляд — сомнительна; не уверен, что это более правильное решение.

Вот как бы и все комментарии.

PS: Полноцветные и полноразмерные рисунки, пригодные к печати (tiff, 300dpi) дизайнер за «просто так» отдавать не желает. Так что либо использовать jpg, либо рисовать самостоятельно, либо что-то еще (например — купить).

Шаг 2: Соединение основных элементов

После того как все элементы кровати машинки распакованы, необходимо приступить к их соединению. Начните с подключения боковых сторон к основной раме кровати. Установите боковые стороны на соответствующие места и закрепите их при помощи предоставленных крепежных элементов.

Далее, приступите к установке переднего и заднего бортиков. Установите передний бортик на основную раму, выравнивая отверстия на бортике с отверстиями на раме. Закрепите их вместе, использовав предоставленные крепежные элементы. Аналогичным образом установите и закрепите задний бортик.

После установки бортиков, проверьте, чтобы они были надежно закреплены и не тряслись. В случае необходимости, перетяните крепежные элементы немного сильнее.

Теперь соедините ножки кровати с основной рамой. Установите ножки на соответствующие места на раме и закрепите их при помощи предоставленных крепежных элементов. Проверьте, чтобы ножки были надежно закреплены и не имели люфт.

Важно убедиться, что все элементы кровати машинки прочно соединены и не двигаются. При необходимости, проверьте заяцы крепежных элементов и перетяните их для обеспечения надежности и безопасности кровати машинки

Конструктивные особенности машины-кровати

Детская мебель подвергается даже большей нагрузке, нежели взрослая, несмотря на большую разницу в весе. Детки постоянно активно, усердно двигаются, поэтому как обычные, так и игровые кровати применяются не только для отдыха и сна, но и кувырков, прыжков, лазания, различных игр. Именно поэтому:

Выполненная кровать-машинка своими руками, в первую очередь, должна быть максимально прочной, причем касается это не только материалов, но и креплений.
Также важно ее соответствие заданным размерам.
Поскольку сделать такую конструкцию раздвижной невозможно, лучше подобрать параметры на вырост. В среднем служит такая мебель несколько лет.
В ней все должно быть безопасным – краски, материал, подсветка, наклейки.

Каркас кровати

Выбор основы, как правило, зависит от опыта работы с деревом, собственных пожеланий, предстоящей нагрузки, которая обусловлена весом ребенка.

Давайте рассмотрим, как сделать кровать-машинку своими руками в двух наиболее популярных вариациях:

Собираются эти детали из бруса сечением 50 на 70 мм. Стыки усиливают с помощью металлических уголков. Если предполагается наличие выдвижных ящиков в кровати-машинке, то поперечные балки заменяют досками или перемычками из фанеры. Рама собирается на каркас, состоит она из спинки, боковин, изголовья. Дно у детской кровати-машинки сделать можно сплошное из тонкой фанеры или реечное. Устанавливается рама прямо на пол, на ролики или на ножки.

Боковые панели, изножье, изголовье кровати

Им отводится роль главных деталей оформления, ведь благодаря им кровать приобретает контуры автомобиля. Делают их из ДСП, фанеры, МДФ или дерева — все зависит от финансовых возможностей и особенностей выбранной модели детской кровати-машины.

Вариантов сборки может быть много:

• Установка плоских простых панелей, когда сходство с настоящей машиной достигается за счет прорисовки фар.
• Разборка всей конструкции на небольшие детали, чтобы сымитировать бампер.

Детская кровать-машина своими руками делается двумя способами:

1. Если все составляющие детали устанавливают на каркас, то они не обязательно должны быть слишком прочными. В таком случае их делают из ДСП или фанеры толщиной 1 см.
2. Если каркас исполняет роль коробки кровати, то понадобится МДФ, ДСП или дерево толщиной не менее 1,8 см.

Дополнительные детали кровати-машины

Невозможно представить себе машину без таких обязательных аксессуаров, как колеса и руль. В большинстве кроватей-машин они, к сожалению, отсутствуют, что, безусловно, разочаровывает малышей. Поэтому собирая кровать-машину своими руками, возьмите на заметку такие идеи:

• Колеса обычно приклеивают или рисуют. Но можно, чтобы сделать колеса для кровати-машины, вырезать диски из фанеры, усилить контуры накладками из фанеры, которые сымитируют выпуклость шин, торцы обтянуть кромкой. Монтируют их неподвижно либо они свободно вращаются. Спинки и боковины детской машинки-кровати окрашиваются в яркие тона, чтобы добиться максимального сходства с настоящей машиной.
• Если вы имеете опыт в разработке электрических схем, то можно оборудовать кровать-машину фарами из светильников точечного типа. Либо еще проще поступить — прикрепить по обводам колес и контуру боковин светодиодную ленту. Никакие дополнительные знания тут не понадобятся — достаточно собрать ленту необходимой длины, потом присоединить адаптер.

Из каких деталей состоит кровать

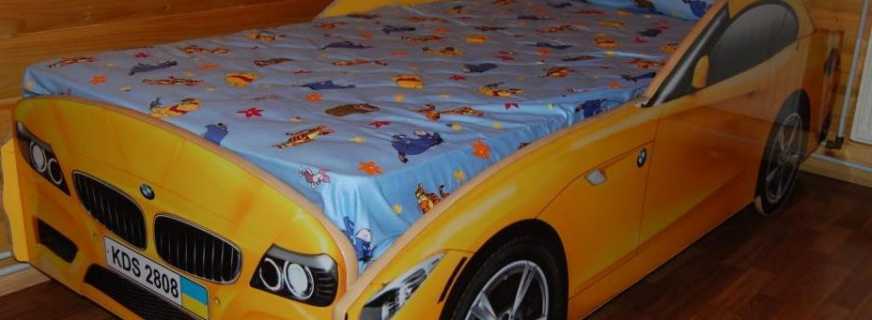

Изголовья и боковины детской «кровати машины» сделаны из ДСП. Данные детали вырезались на станке ЧПУ. Их, конечно, можно и самому вырезать электро лобзиком, но, чтобы получить идеальный рез, нужно довольно сильно попотеть.

В архиве, который Вы можете скачать в конце статьи, находится раскладка деталей кровати для станка ЧПУ в формате dwg. Этот файл можно открыть программами Компас или Автокад. Но Вам, по большому счету, с ним ничего делать не нужно. Просто передайте его на фирму, в которой будете заказывать детали, и они сами по данному чертежу сделают Вам необходимые детали для кровати -боковины, передний и задний бампер кровати машины.

Рисунок на боковинах получен с помощью наклеенной оракальной пленки, которая предварительно была распечатана на широкоформатном плоттере.

Торцы ДСП оклеены П-образным врезным профилем. Процесс его монтажа описан в статье П-образный врезной профиль ПВХ.

Ламели, которые будут держать матрас, крепили на боковины кровати с помощью деревянного бруса и латодержателей (см. фото).

Так же, чтобы скрыть места крепления на видимых деталях кровати, в качестве крепежа были использованы не конфирматы, а эксцентрики.

Основные работы

Как сделать кровать машину своими руками качественно и быстро, знают профессионалы. Важным моментом в этом вопросе является выбор материала. Для этого рекомендуется использовать МДФ либо ДСП. Параметры листов должны колебаться в пределах 2700х1830 мм. Делать такую мебель можно с помощью 1-2 листов. Чтобы кровать машинка была экологически безопасным изделием, потребуется применить мебельные щиты из натурального дерева (фанеры).

Производственный процесс осуществляется с помощью следующих материалов и инструментов, таких как:

На листе ДСП необходимо вырезать элементы будущей кровати.

• брус 50х70 мм;
• конфирматы 6,3х50 мм и 7х70 мм;
• отвертки;
• сверла;
• шуруповерт;
• уровень;
• ролики;
• гвозди на 120 мм;
• матрац;
• материал.

Кровать машина нуждается в прочном каркасе. Для его изготовления применяют брус. Его распил производится с учетом размеров будущей мебели. Детали каркаса крепят между собой с помощью шурупов или саморезов. Предварительно делают отверстия.

Следующий этап предусматривает распил ДСП (МДФ). Для этого потребуется сделать шаблоны каждой части кроватки. Родители, которые умеют хорошо рисовать, могут их сделать своими руками. В противном случае распечатывают подходящий вариант в нескольких ракурсах. Рисунки увеличивают до соответствующих размеров с помощью ксерокса. Шаблоны устанавливают на мебельные щиты и обводят маркером. Распилка деталей производится с помощью электролобзика.

Если родители владеют графическими программами, тогда подготавливается векторный чертеж каждой детали. Для этого применяют специальные программы (Corel Draw, Adobe Illustrator, AutoCad). Файл:

• распечатывается на принтере, полученные элементы склеивают;
• распечатывается, распил листов производится в специальных фирмах.

Изготовление ящика

Следующий этап предусматривает обработку торцов каждой детали с помощью наждачной бумаги. Будущая кровать машина не должна иметь острых углов и граней. Затем делают отверстия под конфирматы. Для этого используют сверла на 5 и на 8 мм.

Чтобы установить выезжающий ящик, понадобятся прямоходные ролики. Их необходимо поставить на боковые стойки ящика. Параметры ниши зависят от размеров роликов. Ширина конструкции должна равняться 552 мм, глубина – 639 мм, высота – 214 мм. Размеры деталей ящика следующие (мм):

• дно – 639х552;
• боковое ребро – 639х169;
• вкладное ребро – 520х169.

На боковушках делают отверстия для конфирматов. К нише прикручивают фасад параметрами 606х208 мм. Нижний край последнего элемента должен совпадать с соответствующим краем борта мебели.

В кровать машину вставляется ящик. К другой стороне борта прикручивается ограничитель необходимой длины.

Кровать машина готова к декорированию. Для этого потребуются листы МДФ незначительной толщины (12 мм). Из материала вырезают накладки на бортики, диски и шины, спойлер и прочие детали изделия. Следующий этап предусматривает покраску кровати. Бортики красят 2-мя цветами: главный и второстепенный (для арок). В данном случае основной цвет – красный, а оттеняющий – серый. Последним цветом покрывают фасад ящика.

Чтобы прикрутить декоративные накладки на бортик, потребуются саморезы

При проведении этой процедуры особое внимание уделяется задней части кровати (края бортика должны совпадать с накладкой). Длина от пола до нижнего края декоративного элемента равняется 41 мм

Накладка подготавливается и устанавливается на фасад кроватки. Аналогичным образом поступают с ящиком.

При упоминании созданной своими руками мебели на первый план выходит ее доступность и простота. Это — отличное решение для новичков, решивших порадовать свою семью новой мебелью. Но касается это не всех поделок. На производствах предметы интерьера создают в больших количествах, что подразумевает применение специальных технологий или простоту моделей. Домашним мастерам проще — можно всецело сосредоточиться на одном конкретном изделии, вложить в него всю свою любовь, заботу, силы. Прекрасный вариант – кровать-машина своими руками. Сегодня вы узнаете, как ее сделать, чтобы она выполняла не только пользовательскую функцию, но и дополнительную игровую.
