Как проверить транзистор мультиметром DT9205A
Шаг 1: Убедитесь, что мультиметр DT9205A находится в режиме измерения транзисторов.
Шаг 2: Подключите транзистор к мультиметру. Для этого используйте красную клемму для подключения базы транзистора, черную клемму для подключения эмиттера или коллектора транзистора.
Шаг 3: Установите мультиметр в режим проверки транзистора. Для этого поверните ручку выбора функций до транзистора (обычно обозначено символом hFE).
Шаг 4: Вставьте красную клемму в отверстие, обозначенное символом hFE, на мультиметре. Подключите черную клемму к выходу эмиттера или коллектора транзистора.
Шаг 5: Нажмите кнопку тестирования на мультиметре. Он автоматически определит тип и параметры подключенного транзистора и выведет эти данные на дисплей.
Шаг 6: Отсоедините транзистор от мультиметра и повторите процедуру для других транзисторов, если необходимо.
Помните, что для правильной проверки транзистора мультиметром DT9205A необходимо соблюдать правильное соединение клемм и выбор нужного режима на мультиметре.
Тестирование АЦП
Прежде чем говорить о ремонте, необходимо провести проверку. Простым способом тестирования АЦП на пригодность к дальнейшей эксплуатации является прозвонка его выводов с использованием заведомо исправного мультиметра того же класса. Отметим, что для такой проверки не подходит случай, когда второй мультиметр неправильно показывает результаты измерений.
При подготовке к работе прибор переводится в режим «прозвонки» диодов, а измерительный конец провода в красной изоляции подсоединяется к выводу микросхемы «минус питания». Вслед за этим чёрным щупом последовательно касаются каждой из её сигнальных ножек.
Так как на входах схемы имеются защитные диоды, включённые в обратном направлении, после подачи прямого напряжения от стороннего мультиметра они должны открыться.
Факт их открытия фиксируется на дисплее в виде падения напряжения на переходе полупроводникового элемента. Аналогично проверяется схема при подключении щупа в чёрной изоляции к контакту 1 (+ питания АЦП) с последующим касанием всех остальных выводов. При этом показания на экране дисплея должны быть такими же, как в первом случае.
При смене полярности подключения второго измерительного прибора его индикатор всегда показывает обрыв, поскольку входное сопротивление рабочей микросхемы достаточно велико.
При этом неисправными будут считаться выводы, в обоих случаях показывающие конечное значение сопротивления. Если при любом из описанных вариантов подключения мультиметр показывает обрыв – это с большой вероятностью свидетельствует о внутреннем обрыве схемы.
Как измерять: подробная инструкция
Электроэнергетическая промышленность выпускает модели тестеров с различными интерфейсами. Производители описывают, как пользоваться мультиметром, в подробной инструкции. Но часто, особенно в комплектации дешевых продуктов, инструкции отсутствуют или напечатаны на английском языке. Несмотря на некоторые отличия, измерения в разных приборах производятся по Общим принципам.
Напряжение
При работе с электрической цепью под напряжением требуется соблюдать технику безопасности.
Первым делом нужно установить режим работы и диапазон значений. Для этого нужно знать, какой ток в цепи — постоянный или переменный. Рекомендуется сначала установить диапазон на максимум (если напряжение неизвестно) или выше предела текущего потенциала. Для сети 220 В это 600 или 750 В.
Второй шаг — черный щуп подключить к гнезду СОМ, красный к разъему для определения напряжения.
Подключение щупов для измерения напряжения
Третий — непосредственно измерение. Для этого завести концы проводов в гнезда розетки или, например, к полюсам батарейки.

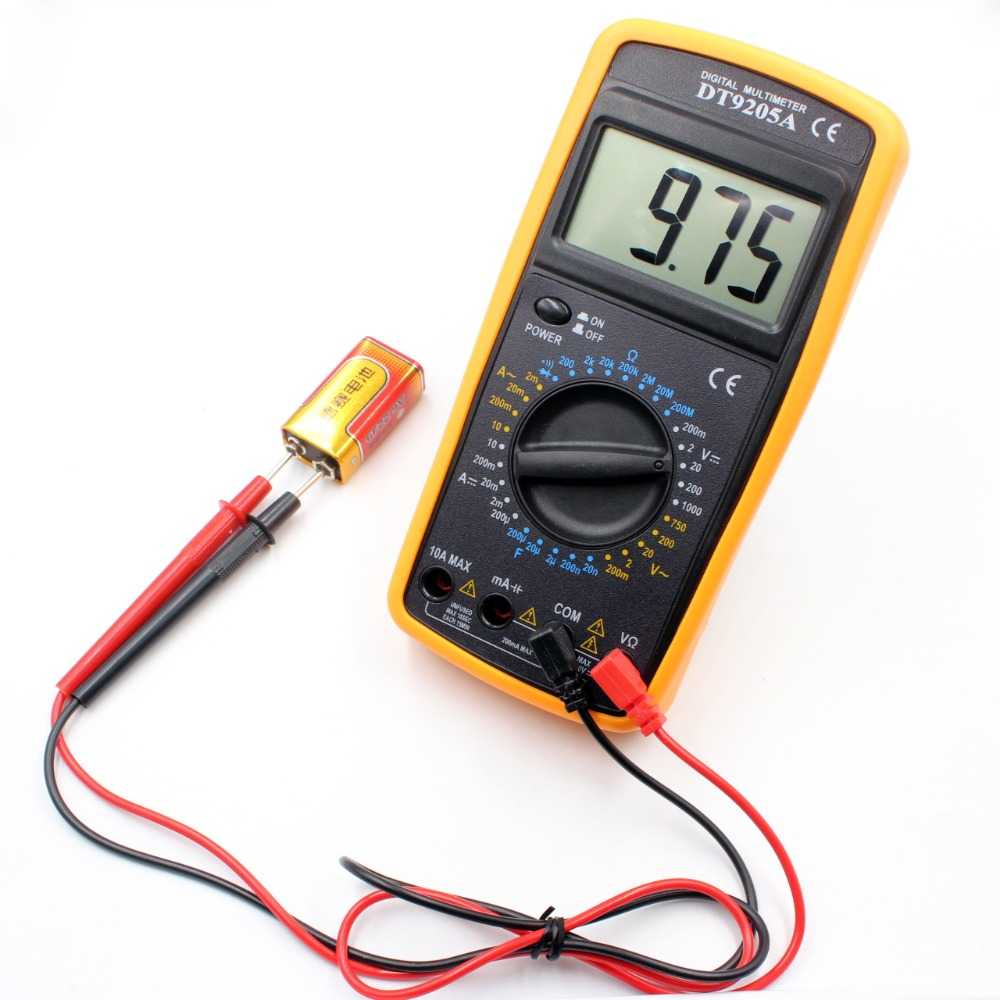

Замер потенциала батарейки
На экране высветится значение напряжения в вольтах. Зафиксировать число можно нажатием кнопки HOLD (при наличии). Это очень удобная функция, особенно если измерений много.
При несоблюдении полярности величина будет со знаком «минус». В цифровых мультметрах, в отличие от стрелочных, это не проблема.
Сопротивление
Мультиметр позволяет определять сопротивление элементов, участков цепи или простейших электрических устройств без подачи напряжения. Подобные измерения не опасны, так как обесточенные предметы опасности не представляют.
- Выставить переключателем нужный режим в максимальном диапазоне.
- Подключить провода к соответствующим разъемам.
- Проконтролировать состояние прибора. Для этого соединить концы щупов между собой. Дисплей покажет «0» или незначительное сопротивление самих проводников, которое учитывается при высокоточных расчетах.
- Измерить сопротивление прикосновением к выводам исследуемого объекта. Часто для этого пользуются зажимами «крокодил». Работать будет удобнее, а показания точнее.
Прибор автоматически выдает значение сопротивления в Ом. Для правильного результата достаточно 2 попыток.
Определение сопротивления элемента
Если цепь разомкнута и нет контакта, на дисплее появится единица.
Визуально обнаруживаемые дефекты (заводской брак)

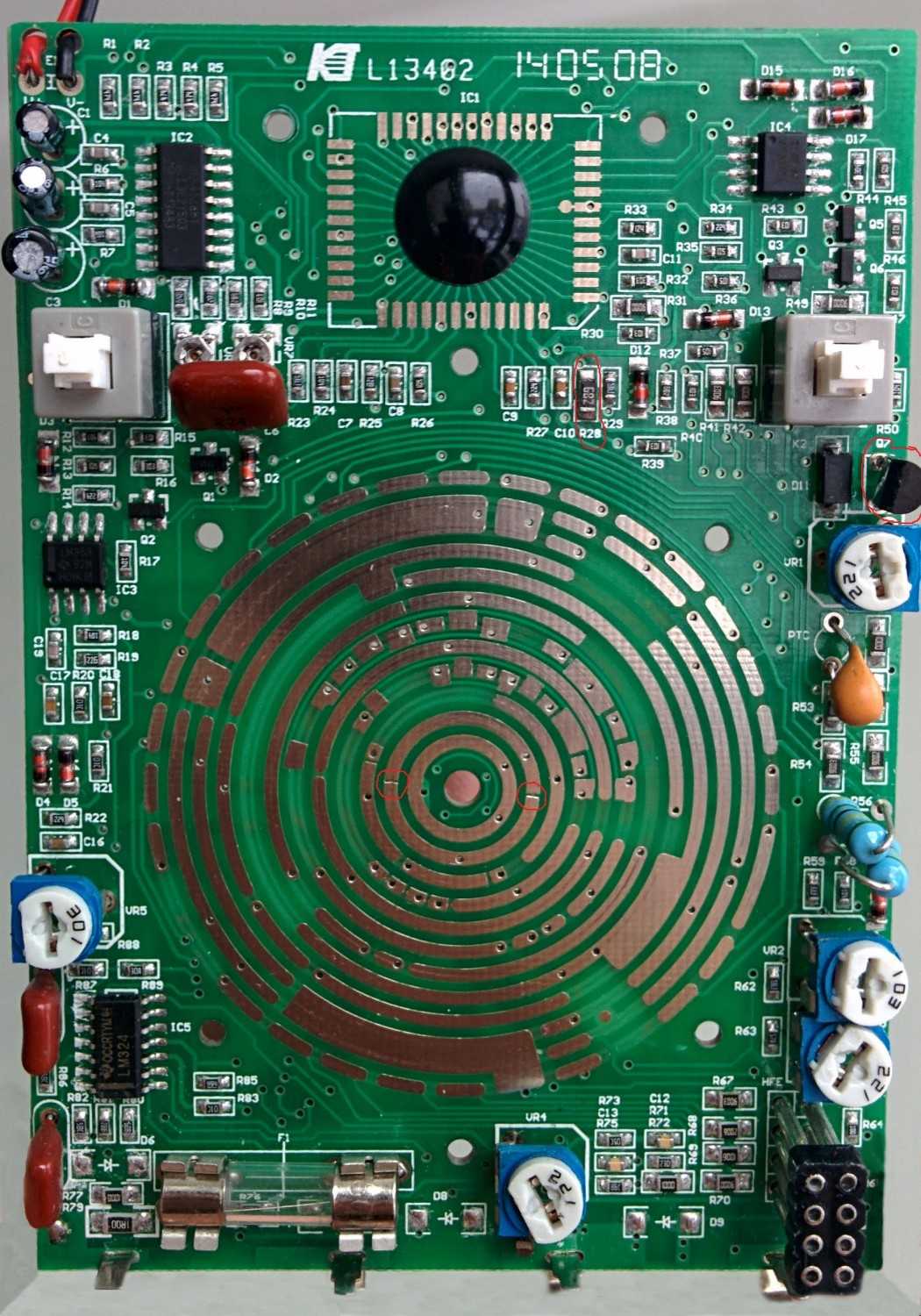

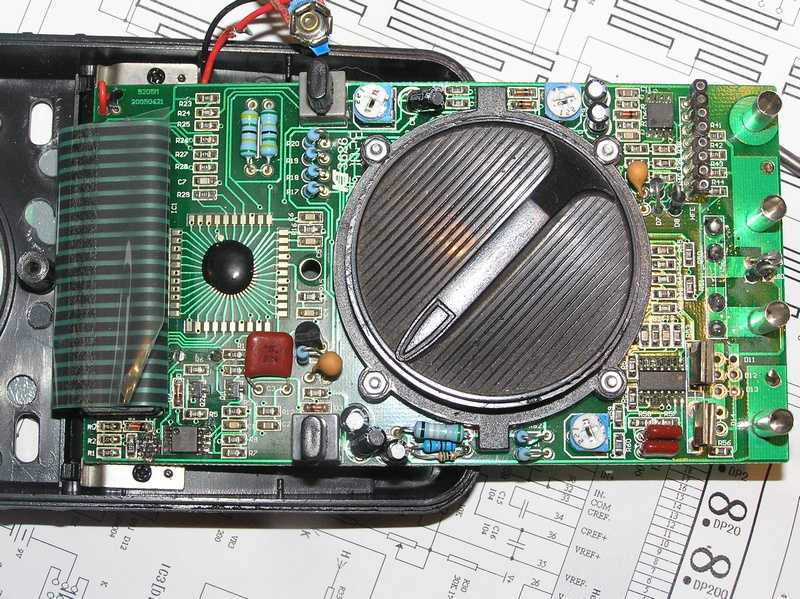

Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:
необходимо тщательно обследовать печатную плату мультиметра, на которой могут иметься хорошо различимые заводские недоработки и ошибки;
особое внимание должно уделяться наличию нежелательных замыканий и некачественной пайки, а также дефектам на выводах по краям платы (в районе подключения дисплея). Для ремонта придется применить пайку;

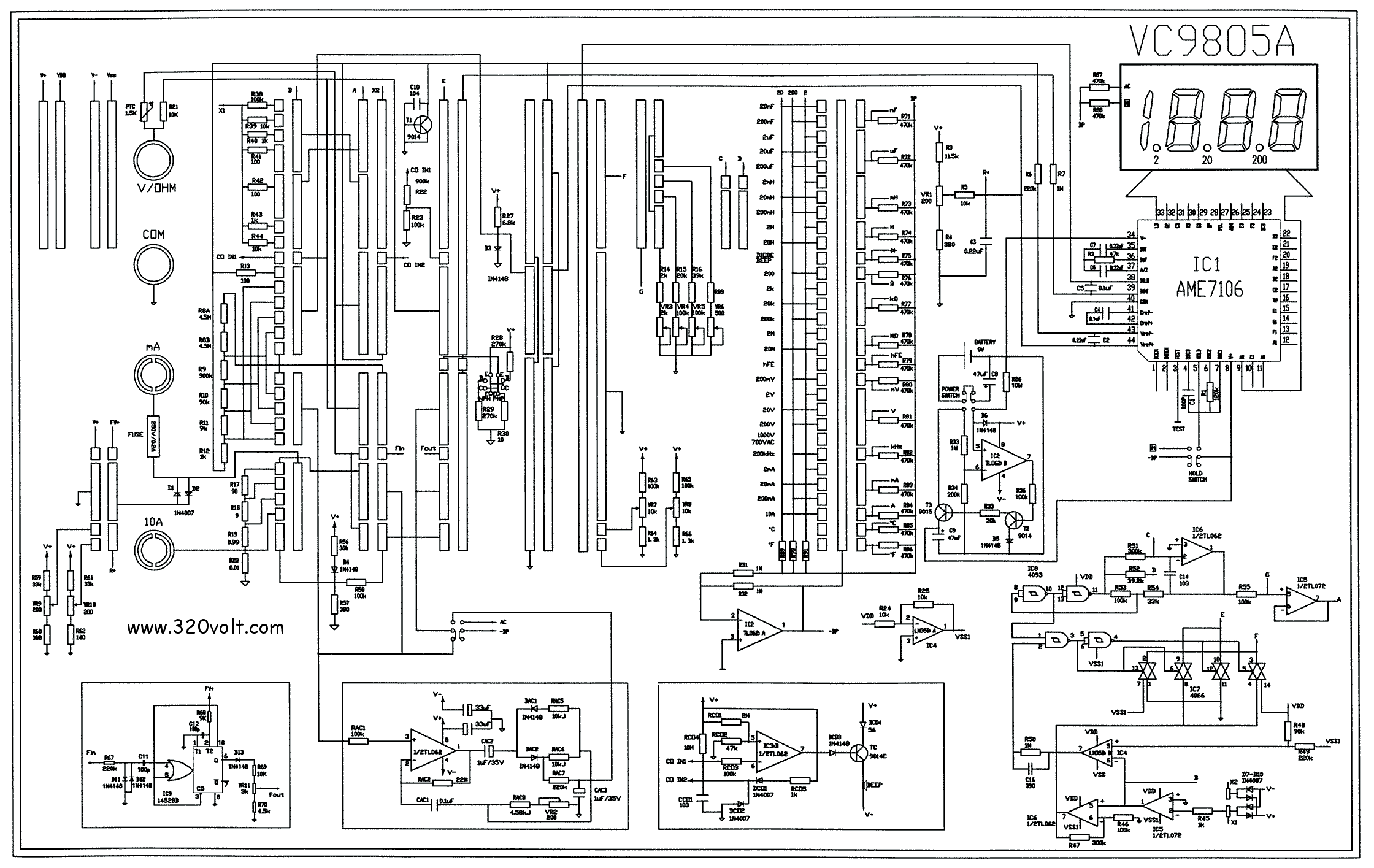

заводские ошибки чаще всего проявляются в том, что мультиметр показывает не то, что он должен по инструкции, в связи с чем его дисплей обследуется в первую очередь.. Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов
Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании
Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.
https://youtube.com/watch?v=Ti1HIN_YyYM

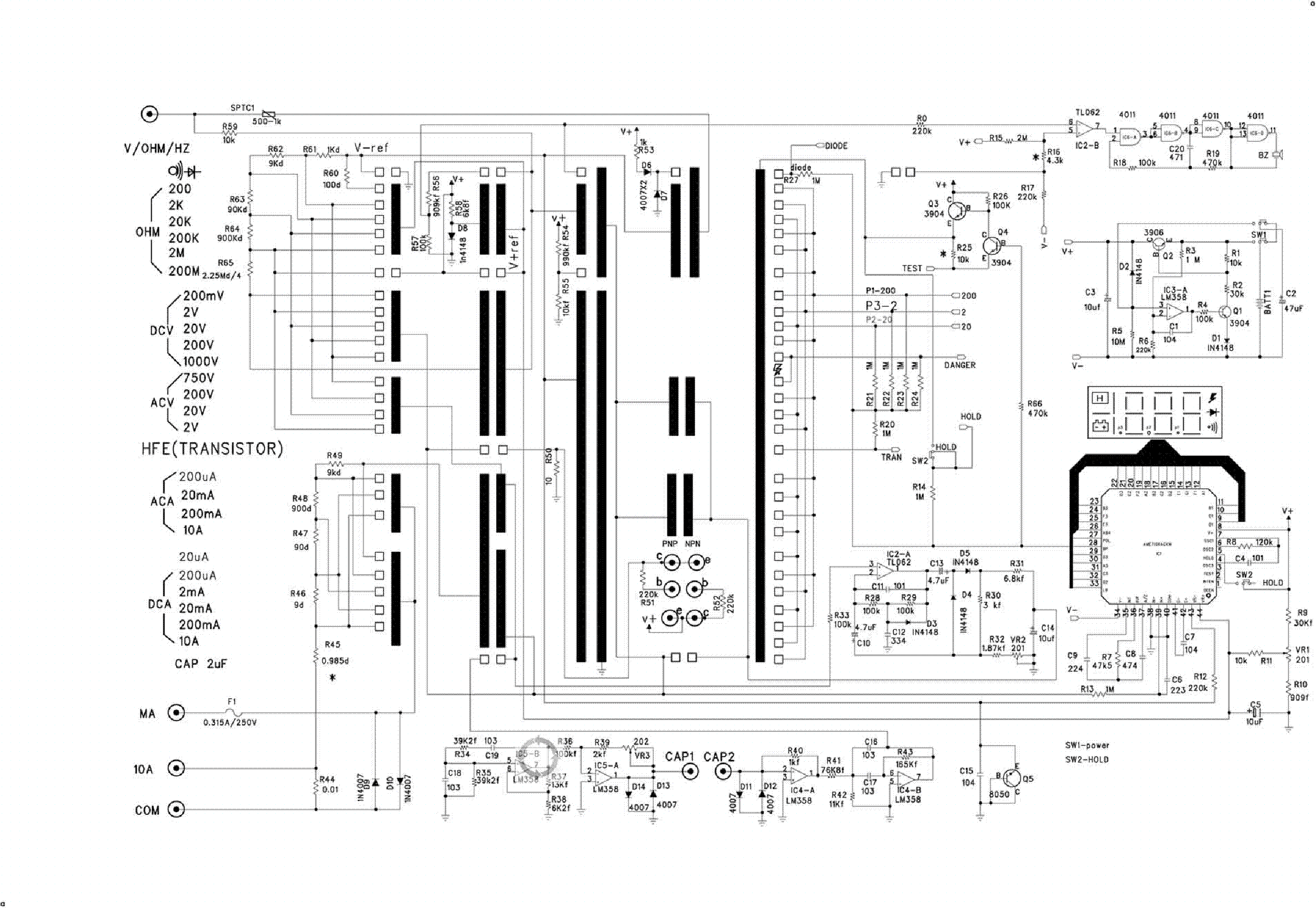

В общей же сложности визуально определяемых неисправностей может набраться достаточное количество. С некоторыми из них вы можете ознакомиться в таблице и затем устранить своими руками. (по адресу: http://myfta.ru/articles/remont-multimetrov.) Перед ремонтом необходимо изучить схемы мультиметра, которая обычно дается в паспорте.
Проверка базовых параметров
1. Подготовьте транзистор:
Перед началом проверки транзистора убедитесь, что он не подключен к каким-либо электрическим цепям. Отключите все провода или другие компоненты, которые могут повлиять на результаты проверки.
2. Определите тип транзистора:
Определите тип транзистора (NPN или PNP) с помощью его маркировки или справочной документации. Эта информация необходима для правильной настройки мультиметра DT9205A перед проверкой.
3. Установите мультиметр в режим измерения транзистора:
Переведите мультиметр DT9205A в режим измерения транзистора. Для этого поворачивайте переключатель функций до тех пор, пока на дисплее не появится символ, обозначающий измерение транзистора.
4. Подключите транзистор к мультиметру:
Правильно подключите выводы транзистора к мультиметру DT9205A: коллектор (C), база (B) и эмиттер (E). Убедитесь, что каждый вывод транзистора соответствует соответствующему выводу мультиметра.
5. Запустите проверку:
Нажмите кнопку «тест» или «start» на мультиметре DT9205A, чтобы запустить проверку. Дождитесь окончания процесса и прочитайте значения, отображаемые на дисплее. Результаты могут включать параметры, такие как коэффициент усиления, напряжение перехода и другие.
6. Интерпретируйте результаты:
Интерпретируйте результаты проверки, учитывая тип транзистора и его номинальные параметры. Сравните полученные значения с допустимыми и определите, насколько они отличаются друг от друга. Если значения сильно отличаются, это может указывать на неисправность транзистора.
Выполнив все эти шаги, вы сможете провести проверку базовых параметров транзистора с помощью мультиметра DT9205A.
Проверка работоспособности диодов в разных режимах
Проверка диодов выполняется как режиме омметра, так и в отдельном режиме, обозначенном специальным значком. Для проверки полупроводников омметром нужно:
- Подготовить и включить мультиметр так, как описано выше.
- Установить предел измерений на уровне до 2000 Ом.
- Подключить щупы к ножкам диода: красный — на анод, а черный — на катод.
- Оценить результаты на дисплее: показания должны составлять около нескольких сотен Ом.
- Изменить полярность подключения: красный щуп переместить на катод, а черный на анод.
- Оценить показания — на дисплее должна быть единица в левой части, то есть максимально высокий уровень сопротивления.
Также проверить пригодность диодов можно с помощью специального режима, обозначенного специальным значком. В этом случае цифры на дисплее будут демонстрировать не сопротивление полупроводника, а прямое напряжение в предусмотренных производителем границах.
Мультиметры М832: устройство и ремонт

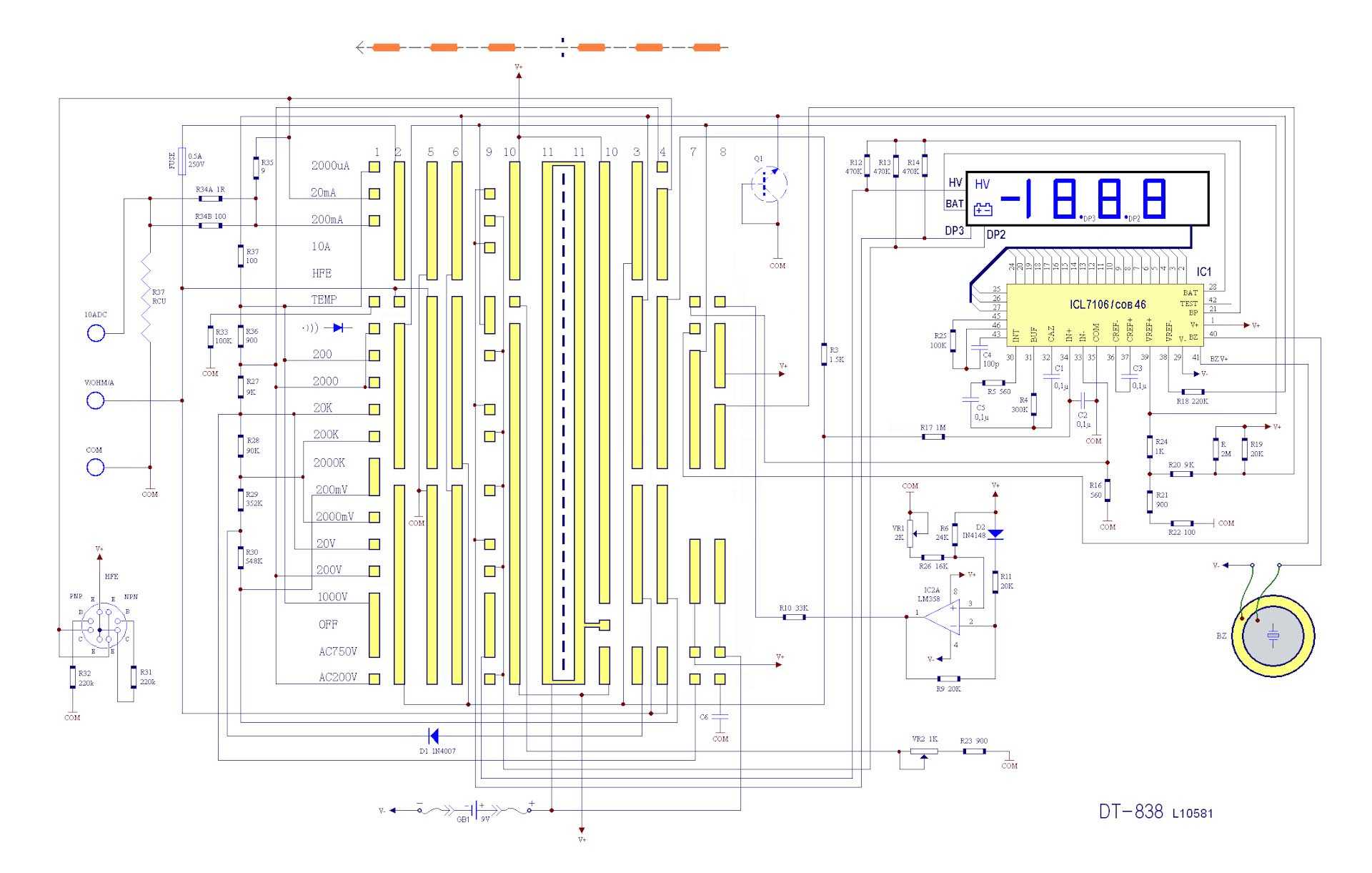

Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра. В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, наиболее часто встречающиеся неисправности и способы их устранения.
Для проверки берем нужный аккумулятор и так же как с цифровым подсоединяем клеймы к положительному и отрицательному полюсу.
Не забудьте перевести прибор в положения измерения батареек!
В принципе проверить батарейку можно и без тестера. Для этого потребуется поставить ее вертикально приподнять на 2 см и отпустить. Если она отскочит значит севшая. Заряженная же сильного отскока не даст.
Питание тестера | 3 В/9 В две пальчиковые или батарея «крона» |
Измеряемая сила постоянного тока | 200 мкрА — 200 мА |
Сопротивление (Ом) | 200–2000 к (2 мОм) |
Чувствительность напряжения постоянного тока | 200 мВ–1000 В |
-/- переменного тока | 200–750В |
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Как проверить батарейку телефона мультиметром Напряжение в вольтах определяют параллельным подключением пробника к цепи, силу постоянного тока размещая его последовательно перед нагрузкой, и сопротивление непосредственным касанием контактами щупа выводов потребителя. Спрашивайте, я на связи!

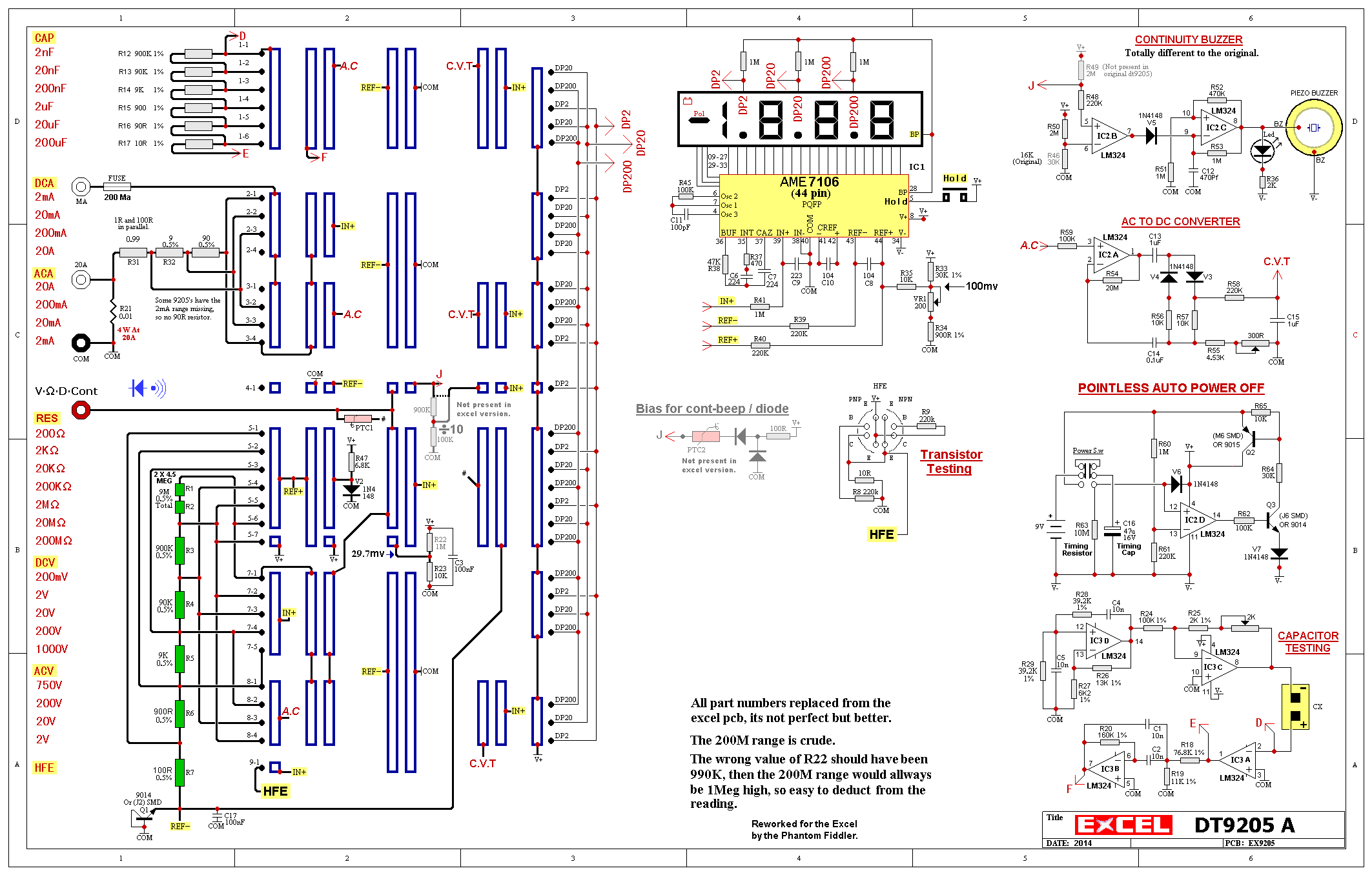

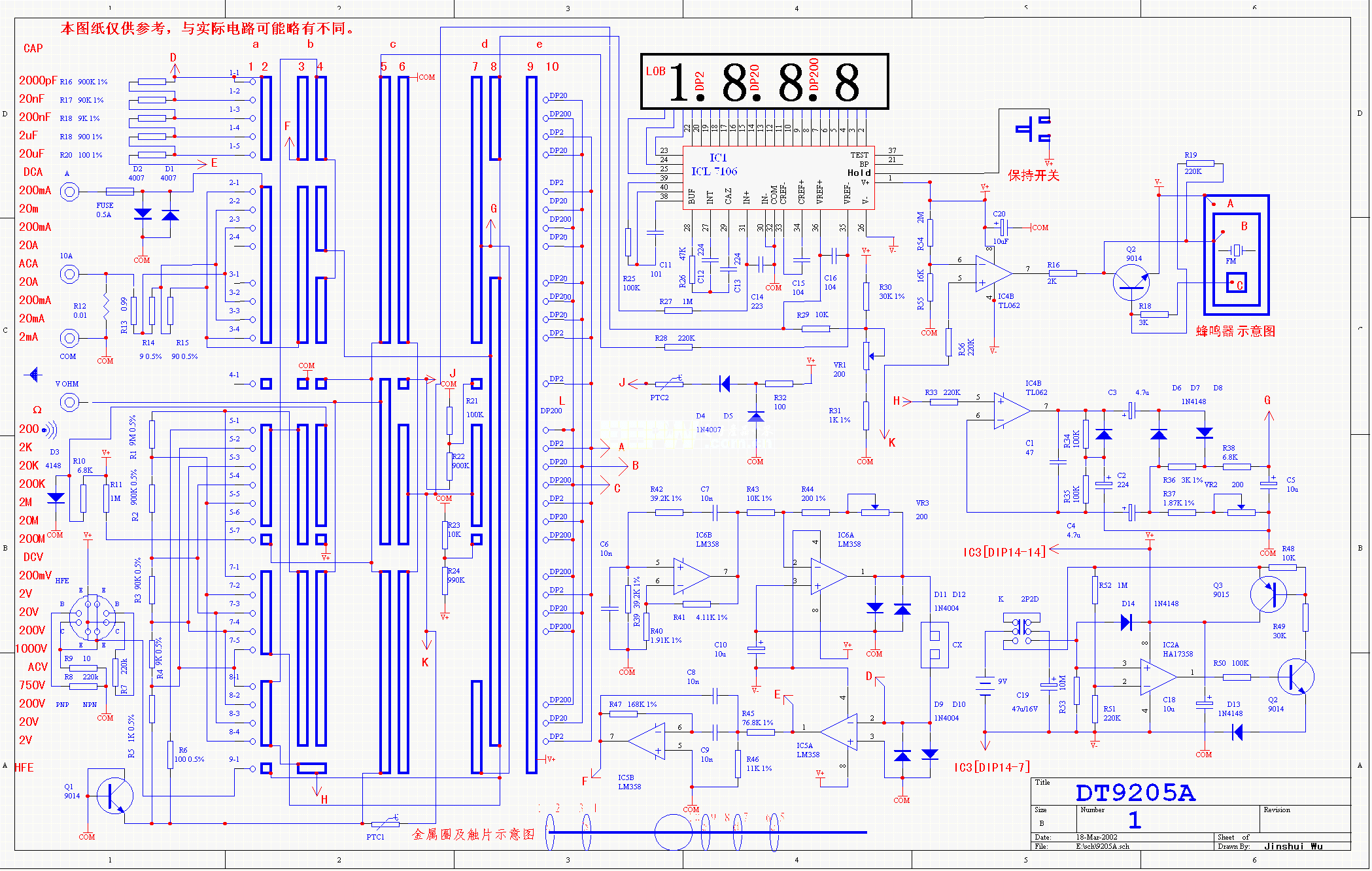

Ремонт мультиметра dt9205a
Мультиметр dt9205a — это популярное универсальное измерительное устройство, которое позволяет измерять различные параметры электрических сигналов. Однако, как и любая другая техника, мультиметр может выйти из строя.
Если у вас возникла проблема с мультиметром dt9205a, в частности, если он не измеряет переменное напряжение, вот несколько шагов, которые можно предпринять для его ремонта:
- Проверьте батарею. Убедитесь, что батарея полностью заряжена и правильно установлена. Слабая зарядка батареи может привести к некорректным измерениям. Если батарея слабая, замените ее на новую.
- Проверьте контакты. Проверьте, чтобы все контакты и соединения были надежными. Плохой контакт может привести к неправильным измерениям или полной потере измерительных функций.
- Проверьте настройки. Убедитесь, что все настройки мультиметра dt9205a установлены правильно. Проверьте диапазон измерения переменного напряжения и убедитесь, что он соответствует входному сигналу.
- Проверьте предохранитель. Если мультиметр не измеряет переменное напряжение, возможно, предохранитель перегорел. Проверьте предохранитель и замените его, если необходимо.
- Произведите калибровку. Если все вышеперечисленные действия не помогли решить проблему, попробуйте произвести калибровку мультиметра. Возможно, он потерял свою точность измерений и требует перенастройки.
Если после всех этих действий проблема с измерением переменного напряжения остается, то, возможно, требуется сервисное обслуживание мультиметра dt9205a. Обратитесь к профессионалам или авторизованному сервисному центру для диагностики и ремонта устройства.
Хорошо поддерживаемый и регулярно обслуживаемый мультиметр dt9205a может быть надежным и точным инструментом для измерения электрических сигналов. Следуйте рекомендациям производителя по основным правилам эксплуатации и обслуживания, чтобы не допустить повреждения устройства и сохранить его работоспособность.
Что это такое
Электроизмерительный прибор, объединивший в одном корпусе вольтметр, омметр и амперметр, правильно называют мультиметр, мультитестер или ампервольтомметр. Ещё в быту можно услышать такие его названия, как «тестер» или «цешка». Он способен измерить напряжение, сопротивление и силу переменного и постоянного тока.
Ещё им замеряют емкость конденсаторов, «прозванивают» диоды и транзисторы, выясняют сохранность электросети.
Тестеры бывают и аналоговыми (со стрелками), и цифровыми (с экраном). Цифровые доступнее и удобнее в обращении, но принцип измерения один и тот же у обоих видов.
Полный спектр измерений, которые способен выполнить мультиметр, нужен при сборке электросхем, ремонте бытовых и промышленных электроприборов, требует от специалиста высокой квалификации. При этом в быту такой незаменимой вещи тоже может найтись применение, например, для несложных работ в бытовой 220-вольтовой электросети.
Ошибка №10 – Тестирование светодиодов
К сожалению, с помощью обычных китайских мультиметров (особенно с пальчиковыми батарейками) невозможно корректно проверить, так называемые белые светодиоды.
С красными, зелеными такой проблемы нет. Тестируют их обычно в режиме “проверка диодов”.
У светодиодов разного цвета прямое падение напряжения отличается. Самое большое значение имеют как раз белые светодиоды (3-3,5V), а мультиметр на щупах выдает порядка 2,8V.
Загорится светодиод или нет, дело случая и качества прибора.
Кроме того, подобные мультиметры просто не способны выдать токи более 10мА. А большинство белых светодиодов имеют токи в несколько раз больше.
Все это приводит к тому, что вы просто забракуете и выбросите вполне себе исправные светодиоды.
Мультиметр М832 — инструкция
Как часто бывает, инструкция к М832 универсальна и рассчитана на ряд приборов с отличающимися техническими параметрами. Например, в данной модели не предусмотрена возможность измерять температуру, хотя инструкция описывает данную опцию. Это может запутать неопытного пользователя.
Батарея, находившаяся в упаковке вместе с прибором вполне качественная и вы удивитесь, узнав что новая батарейка отдельно стоит почти как весь прибор в комплекте.
Типичным недостатком данного прибора и ему подобных недорогих мультиметров можно назвать ненадежное крепление измерительных щупов к проводам. Фактически, щупы держатся на нескольких тонких медных проводниках, при этом после разрыва проводников из-за конструкции щупа припаять их назад невозможно.
Чтобы избежать этого надо сразу перед началом эксплуатации надежно зафиксировать провод у основания щупа при помощи изоленты или холодной сварки. Рекомендуем сразу купить высококачественные и использовать их во всех своих (этом и будущих) тестерах.
Ошибка №1 – Измерение тока в розетке
Как измерить силу тока в розетке и узнать, действительно ли она соответствует своим заявленным характеристикам (6А или 16А)? Типа воткнул щупы, а прибор тебе Амперы показывает.
Ответ – никак. Единственное, что можно измерить в розетке мультиметром – это переменное напряжение.
Никогда не вставляйте щупы в гнезда розетки, установив переключатель режимов в положение “замер тока”!
Да, иногда мультиметром проверяют в розетке целостность цепи или наличие КЗ в эл.проводке, путем прозвонки и проверки сопротивления приходящего кабеля.
Но для этого в эл.щитке должен быть отключен не только автомат розеток, но и вводной выключатель.
Во всех остальных случаях “сколько тока в розетке” вы не узнаете. Разве что проверите насколько хорошо работает защита в вашей эл.щитовой.
Вот наглядные последствия таких измерений на кончиках щупов, которые были вставлены в розетку для проверки силы тока. Ток оказался сильнее
А это последствия внутри самого мультиметра.
Обратите особое внимание — большинство дешевых китайских мультиметров вообще не измеряют переменный ток! Об этом говорят надписи на корпусе. Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (
.) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)
Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (. . .) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)
О розетках и бытовых приборах здесь и речи быть не может! «Переменка» обозначается волнистой линией ( ~ ).

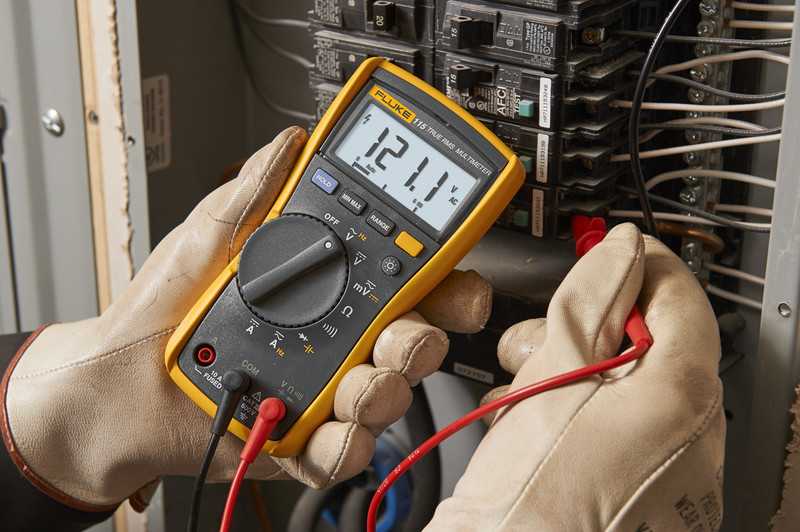

Как мультиметром проверить напряжение в сети 220в?
Как проверить вольтаж мультиметром? Стоит подготовить его. Штекер чёрного провода поставить в разъём, обозначенный COM. Красный поместить в разъём, промаркированный VΩmA.
Вокруг переключателя режимов указаны максимальные значения, например, 200 и 500 вольт, а также вид тока: переменный или постоянный. Первый обозначен значком V
(ACV – условные обозначения на корпусе могут различаться). Нужно выставить указатель на 500. При значении меньше или примерно равном измеряемому, у тестера есть шанс сломаться от перегрузки. Когда экран мультитестера обнулится – он может измерять. Берут два щупа, которыми заканчиваются провода, подключенные к указанным разъёмам. Вставляют их в розетку или дотрагиваются до проводов
Не важно, какой щуп, куда: напряжение переменное. На дисплее будет примерно 220 вольт, если ток в сети есть, или ноль, если его нет
Если необходимо найти фазовый и нулевой провода (это необходимо, например, для корректного монтажа выключателя), выставляют провода так же, как в предыдущем случае и то же значение V
и 500 вольт. Далее красным щупом трогают проверяемый проводник, а чёрный зажимают пальцами руки или приставляют к гарантированно заземлённой конструкции. Для фазы значение будет около 220, если нулевой – замереть на отметке 0 или немного больше, до 127. Опасность поражения током минимальна, но прибор должен быть исправен и параметры выставлены правильно.
Ресанта DT 9205A Инструкция по эксплуатации онлайн
Индикация разряда ба-
Символ на дисплее
186х86х41 мм
Принадлежности
Инструкция, щупы, коробка
4. Постоянное напряжение.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
200 мВ 100 мкВ ±0,5%±1 ед. счета
2 В 1 мВ ±0,5%±1 ед. счета
20 В 10 мВ ±0,5%±1 ед. счета
200 В 100 мВ ±0,5%±1 ед. счета
1000 В 1 В ±0,8%±2 ед. счета
Защита от перегрузок: 250 В на пределе 200 мВ, 1000 В по-
стоянного или пикового переменного тока на остальных пре-
5. Переменное напряжение.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
200 мВ 100 мкВ ±1,2%±3 ед. счета
2 В 1 мВ ±0,8%±3 ед. счета
20 В 10 мВ ±0,8%±3 ед. счета
200 В 100 мВ ±0,8%±3 ед. счета
750 В 1 В ±1,2%±3 ед. счета
Входное сопротивление: 10 МОм на всех пределах.
Диапазон частот: 40Гц — 100Гц на пределе 200 мВ и 750 В.
Диапазон частот: 40Гц — 400Гц на других пределах.
Защита от перегрузок: 750 В эфф. или 1000 В пикового на
всех пределах.
6. Постоянный ток.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
2 мА 1 мкА ±0,8%±1 ед. счета
20 мА 10 мкА ±1,2%±1 ед. счета
200 мА 100 мкА ±1,2%±1 ед. счета
20 А 10 мА ±2%±5 ед. счета
(предел 20 А не защищен).
Максимальный ток на входе: 20 А, не более 15 сек.
7. Переменный ток.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
20 мА 10 мкА ±1,2%±3 ед. счета
200 мА 100 мкА ±2%±3 ед. счета
20 А 10 мА ±3%±7 ед. счета
Защита от перегрузок: плавкий предохранитель 0,2 А/ 250 В
(предел 20 А не защищен).
Диапазон частот: 40Гц — 400Гц.
Максимальный ток на входе: 10 А (20 А, не более 10 сек.)
Калибровка: Среднее (эфф. синусоиды).
8. Сопротивление.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
200 Ом 0,1 Ом ±0,8%±3 ед. счета
2 КОм 1 Ом ±0,8%±1 ед. счета
20 КОм 10 Ом ±0,8%±1 ед. счета
200 КОм 100 Ом ±0,8%±1 ед. счета
2 МОм 1 КОм ±0,8%±1 ед. счета
20 МОм 10 КОм ±1%±2 ед. счета
200 МОм 100 КОм ±5%±10 ед. счета
Напряжение разомкнутой цепи: 1 В.
9. Емкость.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
20 нФ 10 пФ ±2,5%±5 ед. счета
200 нФ 100 пФ ±2,5%±5 ед. счета
mcgrp.ru
Технические характеристики M832
- Постоянное напряжение: Диапазоны: 200 мВ; 2; 20; 200; 1000 В. Разрешающая способность (соответственно диапазонам): 0,1; 1; 10; 100 мВ; 1В.
- Входное сопротивление: 1 МОм.
- Переменное напряжение: Диапазоны: 200 В; 750 В. Разрешающая способность (соответственно диапазонам): 100 мВ; 1 В.
- Постоянный ток: Диапазоны: 200 мкА; 2; 20; 200 мА; 10 А. Разрешающая способность (соответственно диапазонам): 0,1; 1; 10; 100 мкА; 1 мА.
- Сопротивление: Диапазоны: 200 Ом; 2; 20; 200 КОм; 2 МОм. Разрешающая способность (соответственно диапазонам): 0,1; 1; 10; 100 Ом; 1 КОм.
- Прозвонка соединений: при сопротивлении цепи менее 1 КОм звучит сигнал зуммера.
- Масса: 0,18 кг.
- Габариты: 125х65х28 мм.
- Цена около 200 рублей.
Вместе с мультиметром в упаковке находится пара щупов, 9 В батарея питания типа 6F22 «Крона», а также инструкция по работе с прибором.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

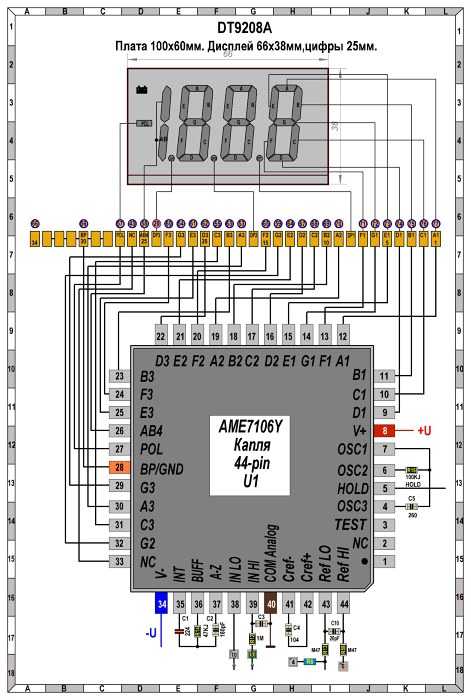

Мультиметр dt9208a: инструкция по применению Однако встречаются и такие приборы, у которых положение переключателей не совпадает, обозначения не идентичны, индикация не стандартная. Спрашивайте, я на связи!
Ошибка №9 – Замер сопротивления
Очень часто при помощи мультиметра нам нужно узнать какое сопротивление имеет тот или иной элемент схемы, участок цепи или какой-то прибор. Делается это в режиме замера сопротивления (Ом, милиОм, микроОм и т.д.).
При таком замере никогда не касайтесь кончиков щупов голыми руками!
Наше тело имеет собственное сопротивление (доходит до 10кОм), и оно в этом случае будет вносить погрешность в результаты замеров.
То же самое относится к замерам сопротивления внутри схем, без выпаивания элементов. Сопротивление соседних деталей может существенно исказить данные.
Также погрешность может давать сам дешевый прибор и его тонюсенькие провода с щупами. Это случается при замерах с маленькими сопротивлениями.
Вот например, результаты тестирования сопротивления малой величины (3 Ом) хорошим мультиметром.
А вот это результат того же сопротивления на дешевом DT830B.
Чтобы получить более точный результат на дешевых моделях, всегда перед замером соединяйте провода щупов между собой и смотрите показания на табло.
Именно эти цифры вам придется отнять при последующих измерениях с другими деталями и элементами цепи.
Ошибка №3 – Измерение без отключения из розетки
Прежде чем проводить какие-либо замеры мультиметром проверьте, отключили ли вы измеряемое оборудование от сети 220В (за исключением проверки схем в режиме вольтметра).
То же самое относится и к девайсам, питаемым от источника постоянного напряжения 12/24V. Казалось бы, вполне логичное правило и все его исполняют
Однако здесь есть один подвох
Обратите внимание, что в этом случае всегда нужно именно вытаскивать вилку из розетки, а не просто щелкать встроенным переключателем на переноске или самом приборе
Дело в том, что такой выключатель зачастую разрывает не два провода (фаза и ноль), а всего один. Это касается удлинителей с двухполюсными (они более узкие), а не четырехполюсными выключателями.
И тут все будет зависеть, каким образом вы вставили вилку от переноски или сетевого фильтра в розетку. При одном положении будет разрываться фаза, а при другом – ноль!
Как вы понимаете, во втором случае фаза по-прежнему будет присутствовать на приборе, не зависимо от того, щелкнули вы выключателем на удлинителе или нет.
Калибровка мультиметра
Если ваш мультиметр DT9205A неправильно измеряет напряжение, возможно, вам потребуется провести калибровку прибора. Калибровка позволяет установить правильные значения измеряемых величин, чтобы обеспечить точность и надежность измерительных данных.
Для проведения калибровки мультиметра DT9205A вам потребуются следующие материалы и инструменты:
- Калибровочный источник напряжения (или известный стабильный источник напряжения, например, стабилизатор).
- Инструкции по калибровке от производителя мультиметра (обычно они предоставляются вместе с прибором).
Прежде чем приступить к калибровке мультиметра, убедитесь, что он находится в исправном состоянии и имеет достаточный уровень заряда батареи или подключен к источнику питания.
- Ознакомьтесь с указаниями по калибровке в инструкции производителя. В них обычно указаны все необходимые шаги и рекомендации.
- Установите мультиметр в режим калибровки. Это может потребовать настройки определенных режимов измерения и переключения переключателей на заданные положения.
- Подключите калибровочный источник напряжения к мультиметру. Убедитесь, что соединение между источником и мультиметром надежно и правильно выполнено.
- Установите необходимое значение напряжения на калибровочном источнике. Если вам необходимо проверить несколько значений напряжения, можно провести серию измерений.
- Сравните значения напряжения, отображенные на мультиметре, с известными значениями на калибровочном источнике. Если значения существенно отличаются, выполните корректировку с помощью регулировочных элементов, указанных в инструкции производителя.
- Повторите процесс для всех необходимых значений напряжения и других величин в режиме калибровки.
После завершения калибровки убедитесь, что мультиметр работает корректно и точно измеряет напряжение. Если проблема с неправильными измерениями сохраняется, возможно, вам потребуется обратиться к специалисту или производителю для дополнительной помощи.
Не забывайте, что калибровка мультиметра является важным процессом, который должен выполняться регулярно для поддержания точности и надежности измерений. Следуйте указаниям производителя и обращайтесь к надежным источникам информации для более подробной информации о калибровке вашего мультиметра.
Измеряем силу тока в слаботочных цепях
Как правило, у непрофессионалов почти не возникает необходимости измерять силу тока — бытовые нужды чаще всего ограничиваются замером напряжения и проверкой сопротивления (прозвонкой). Но раз уж разбираться, как пользоваться мультиметром, то покажем и этот алгоритм.
При измерении силы тока желательно предварительно знать, какие у нее могут быть примерные величины. Если подключить прибор к току около 10 А, то при установленном слаботочном режиме может запросто сгореть предохранитель, а мультиметр выйдет из строя. Поэтому крайне желательно иметь хотя бы приблизительное представление о характеристиках потребителя.
Важно! Измерения силы тока проводятся под нагрузкой. Поэтому очень важно соблюдать полярность и правила техники электробезопасности при выполнении замеров!. Для измерения токов в диапазоне до 200 мА необходимо:
Для измерения токов в диапазоне до 200 мА необходимо:
- Установить колесо переключателя в сектор DCA, выбрав максимальный предел значений. Для модели М-830 это 200 мА.
- Подключить красный провод щупа в гнездо VΩmA, а черный — к нулевому разъему Com.
- Подключиться к схеме проверяемого потребителя последовательным способом, соблюдая полярность.
- Оценить полученные результаты на экране. Если цифры на дисплее очень маленькие — переключить предел в сторону уменьшения и повторить весь процесс сначала.
- Если цифры наоборот, слишком большие, немедленно отключить мультиметр от потребителя и выполнить измерения в соответствии с инструкцией для токов в диапазоне от 200 мА до 10 А.
