Как разобрать ствол перфоратора makita 2450

Перфоратор makita hr2450 разборка видео

15

183441-6
1
17
Игольчатый подшипник HR2450/
153290-5
1

18
Кольцевая пружина 28 HR2020/
233918-2
1

19
Шайба 30 для HR2020/HR2450/
267228-5
1

20
Компрессионная пружина 31
233328-3
1

21
Прямозубая шестерня 51
227028-5
1

22
Стальной шарик 7.0
216022-2
1

23

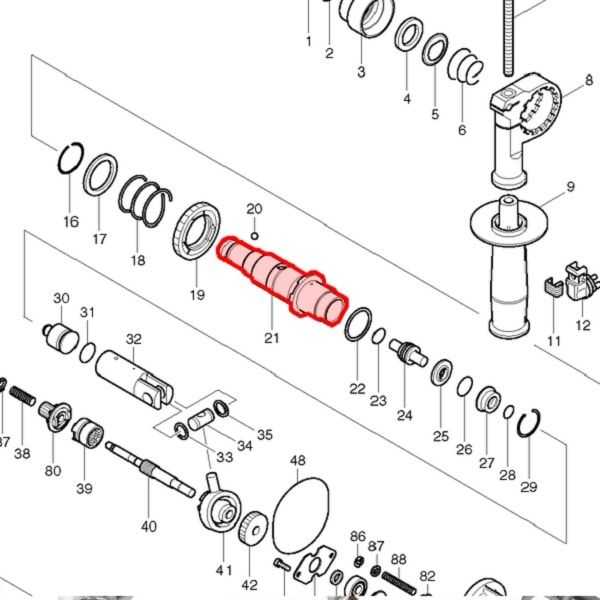

Ствол в сборе HR2450/HR2432/
153365-0
1

24
Плоская шайба 28 для HR2450/
267229-3
1

25
О-кольцо 12 резиновое
213128-7
1

26
Боёк новый для HR2432/HR2450/
324396-8
1

27
Кольцо 9 для HR2020/HR2450/
324218-2
1

28
О-кольцо 15 резиновое
213232-2
1

29
Металл. О-кольцо для HR2470FT/
324216-6
1

30
О-кольцо 9 резиновое HR2450/
213073-6
1

31
Кольцевая пружина 28 BHR240/
233917-4
1

32
Ударник для HR2440/HR2450/
324214-0
1

33
О-кольцо 16 резин. для HR2450/
213227-5
1

34
Цилиндр поршня для HR2450/
331632-5
1

35
Плоская шайба 12 для HR2450/
267104-3
1

36
Шарнир поршня к HR2440/HR2450/
324215-8
1

37
Подшипник 606ZZ
211012-0
1

38
Стопорное кольцо S-7 к HR2450/
961003-8
1

39
Компрессионная пружина 7
233343-7
1

40
Муфта сцепления для HR2450/
331634-1
1

41
Вал для HR2432/HR2450/HR2455/
324248-3
1

42
Подшипник качения 10
219014-0
1

43
Косозубая шестерня 26
226550-9
1

44
Болт с внутр.шестигран. M4X12
266273-7
2

45
Хомут боковой ручки к HR2450/
345179-3
1

46
Плоская шайба 8 для HR2450/
267234-0
1

47
Подшипник 608ZZ
211032-4
1

48
Кольцо 8 для HR2450/HR2455/
324212-4
1

49
О-кольцо 68 резиновое
213725-9
1

50
Внутренний корпус HR2450/2455/
153687-8
1

51
О-кольцо 24 резиновое HR2450/
213380-7
1

52
Подшипник 609LLU
210060-6
1

53
Плоская шайба 9 для HR2450/
267231-6
1

54
Крыльчатка 60 для HR2020
240084-8
1

55
Pотор в сбope к HR2450/HR2440/, вкл. 51-53,55,56
515668-4
1

56
Изоляционная шайба для HR2450/
681636-0
1

57
Подшипник 607LLB
211021-9
1

58
Самонарез. винт, фланец PT4X60
266052-3
2

59
Защита статора для HR2450/
419201-3
1

60
Cтатор к HR2020/HR2450/HR2432/
633488-5
1

61
MOTOR HOUSING SET
183951-3
1

62
Корпус двигателя для HR2450
418084-8
1

63
Маркировочная табличка HR2450
853822-5
1

64
Прокладка для HR2450/HP2050/
689111-0
2

65
Щеткодержатель для HR2450/
643988-7
1

66
Этикетка с эмблемой Макита S
819063-3
1

67
Угольные щетки CB-419
191962-4
1

68
Щеткодержатель для HR2450/
643989-5
1

69
HR2450 SERIAL NUMBER LABEL
815978-2
1

70
Выключатель TG813TLB-1 HR2020/
650508-0
1

71
Крышка рукоятки в сб. HR2450/
153284-0
1

72
Самонарез. винт, фланец 4X25
265999-8
1

73
Усилитель кабеля 10 к HR2450/
682566-8
1

74
Кабель резиновый 1.0-2-4.0
665890-4
1

75
Фильтр помех для 9542/HR2450/
645253-0
1

76
Прижимная пластина к HR2450/
687052-4
1

77
Самонарезающий винт 4X18
265995-6
2

78
Резиновое кольцо 19 к HR2450/
421494-0
1

79
Кнопка стопора для HR2450/
417795-2
1

80
Компрессионная пружина 3
233341-1
1

81
Прямозубая шестерня 10
226399-7
1

82
Пластина переключения режимов
345363-0
1

83
Стопорное кольцо E-3 к HR2450/
961017-7
2

84
Направляющая втулка к HR2450/
417796-0
1

85
Компрессионная пружина 4
233344-5
2

86
Стопорное кольцо E-4 к HR2450/
961011-9
1

87
Плоская шайба 5 HM1100/HR2450/
941102-2
1

88
Компрессионная пружина 6
233342-9
1

89
Стопорная пластина для HR2450
163430-7
1

90
Шестигранная шайба для HR2450/
345280-4
1

91
Плоская шайба к HR2020/HR2450/
267271-4
1

92
DEPTH GAUGE
324219-0
1

93
PLASTIC CARRYING CASE
824650-5
1

94
HR2450 PLASTIC CASE LABEL
892567-0
1

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

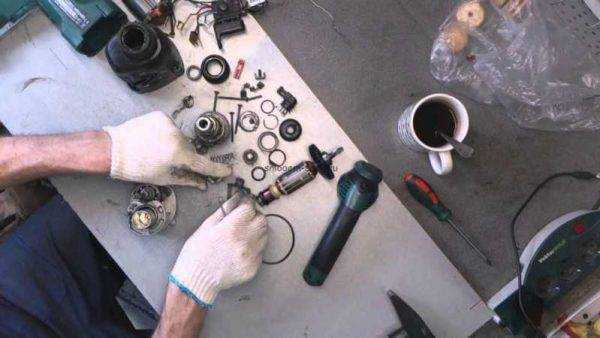

Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

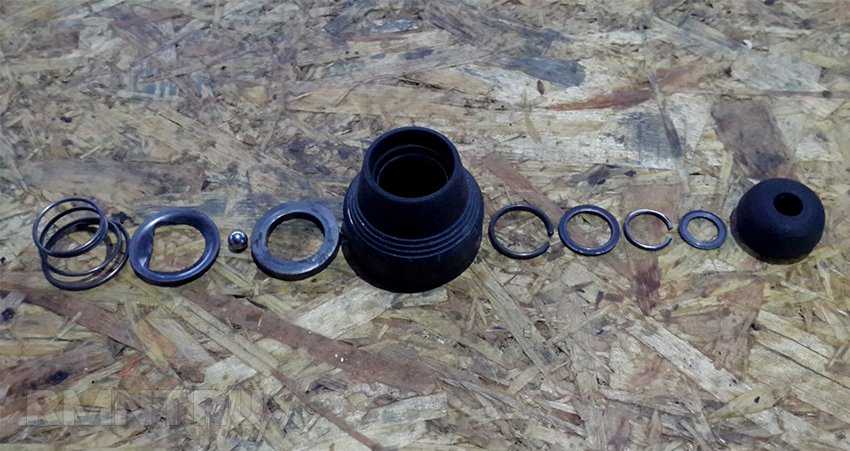

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора  Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

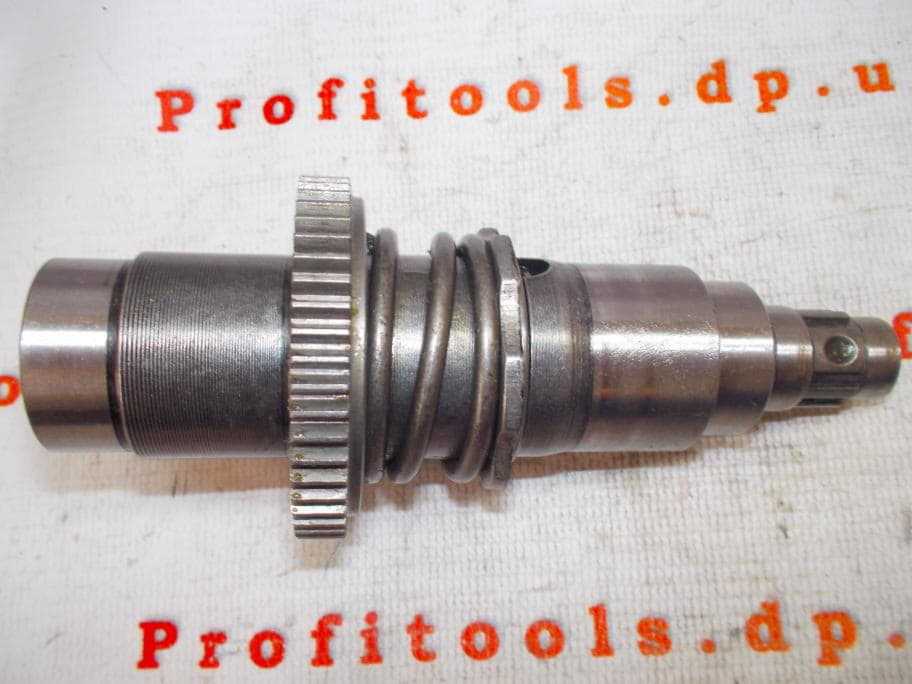

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.

Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

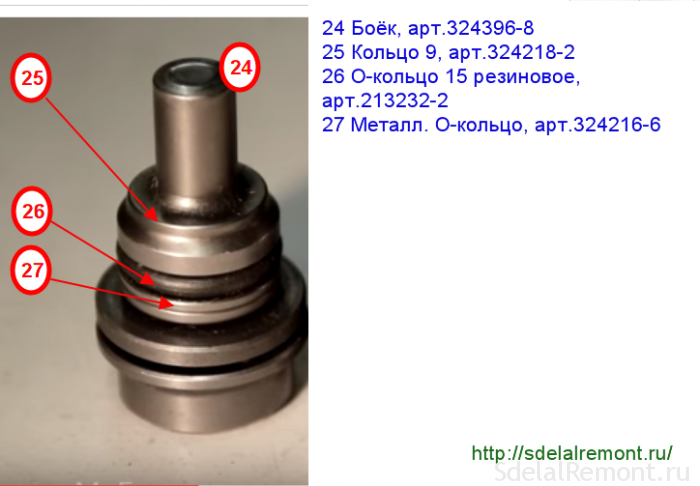

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Успехов вам!

Замена и ремонт патрона

Поломки патрона SDS обычно выражаются либо в невозможности вставить хвостовик бура, либо в его вылете во время работы. Устроен механизм фиксации до смешного просто и устранить большинство поломок можно буквально «на коленке».

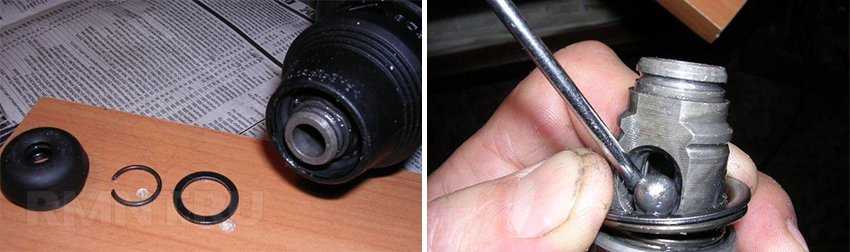

Чтобы разобрать патрон, нужно подковырнуть и снять резиновый пыльник в передней его части. Отведя стакан на себя, как при вставке бура, следует снять стопорное кольцо со штуцера ствола и снять обжимную муфту вместе с пружиной. Не забудьте аккуратно достать из пазов два небольших шарика.

Коническая внутренняя часть стакана прижимает шарики в пазах, когда бур должен быть зафиксирован и позволяет им свободно перемещаться, когда стакан оттянут. Как правило, причиной самопроизвольного вылета бура служит стачивание шариков или внутренней поверхности втулки. Детали на замену можно взять в сборе с новым патроном, шарики для SDS-Plus имеют диаметр 6,9 мм и могут быть извлечены из обычного подшипника.

Заклинивание и невозможность вставить бур также могут быть следствием стачивания деталей, но зачастую к этому приводит коксование патрона высохшей смазкой или попадание внутрь посторонних предметов. В любом случае дальнейшая эксплуатация инструмента в таком состоянии приводит к разбитию посадочных пазов уже на хвостовиках буров, и вышеописанные проблемы могут в дальнейшем иметь место даже при полностью исправном патроне. Причина большинства поломок видна сразу в процессе разборки и очистки.

Неисправности электрической части

Механика перфоратора имеет довольно сложное устройство, чего не скажешь об электрической схеме. Тем не менее, поломки в цепи питания можно отнести к наиболее часто встречающимся. Их диагностика выполняется по ряду признаков:

1. Отсутствие вращения или перебои в работе чаще всего являются следствием перелома сетевого шнура. Пошевелите провод в разных направлениях, удерживая кнопку включения нажатой, особенно в районе вилки и входа в корпус.
2. Перфоратор произвольно включается/выключается при разной степени нажатия кнопки. Последняя при таких признаках признаётся неисправной и подлежит замене.
3. При включении в коллекторе двигателя наблюдается гудящий шум и искрение. Причина тому — износ или преждевременное разрушение щёток или износ контактных ламелей.
4. Повышенное искрение без гула может быть причиной неисправности конденсатора, что также может сопровождаться перегревом коллекторного узла.

При близком знакомстве схема питания перфоратора оказывается типовой для большинства видов электроинструмента. Для доступа к ней потребуется лишь разобрать на две половины пластиковую рукоятку, но будьте аккуратны и сразу отметьте посадочные места деталей и схему укладки жил. Для всех частей электрической схемы — кнопки, конденсатора, клемм — предусмотрена возможность замены и потому их ремонт обычно не выполняют.

Дефекты и неисправности перфоратора

Чтобы разобраться с дефектами и неисправностями электроинструментов данного типа, наша команда рассмотрела несколько популярных брендов и определила причины наиболее распространенных поломок:

• Повышенный износ рабочего элемента;
• Появление трещин на ручке и корпусе;
• У аккумуляторных моделей батареи недолговечны;
• Частые перегибы провода у электрических моделей;
• Неполадки ударного механизма и его взаимодействия с обычным;
• Недолговечность подшипников, патрона, деталей с зубьями, предохранительной муфты.

Почему нагревается перфоратор

Чаще всего причиной этому является продолжительность времени работы и большие нагрузки на инструмент. Двигатель взаимодействует с рабочими узлами, в результате чего может возникать перегрев. При его появлении – отключите инструмент, дайте ему время остыть – не менее получаса.

Если перфоратор долбит, но не сверлит

• Коническая пружина держит муфту, в случае ее ослабления может возникнуть проблема;
• Стопорный ролик перестал фиксировать большую шестерню вала;
• Перестает работать фиксатор инструмента в стволе.

В этом случае достаточно заменить или подтянуть проблемные запчасти, произвести запуск в щадящем режиме.

Важно! В момент замены на место старого устанавливайте идентичный новый аналог.

Запах из перфоратора

Сторонние запахи могут возникать в момент перегрева или повышенной нагрузки, на которую не рассчитана модель. Если же он новый или только из ремонта – скорее всего, детали попросту не притерлись, и потребуется время на этот процесс.

Перфоратор не работает

• Короткое замыкание, которое привело к сгоранию ротора или статора;
• Полный износ угольных электрощеток;
• Держатели щеток ослабли и не держат их;
• Выгорели ламели на коллекторе;
• Оборвалась обмотка на роторе или статоре;
• Поломка аккумулятора;
• Перегнут шнур подключения к сети.

Обмотку можно произвести в домашних условиях. Если вы беретесь заменять щетки, покупайте сразу две, независимо от того, испорчена одна или обе. При возникновении короткого замыкания замените сгоревшие детали на исправные. Если проблемы заключаются в проводе или аккумуляторе – купите новые и смонтируйте их на место старых.

Из перфоратора течет масло

Утечка – прямой показатель износа некоторых деталей внутри механизма. Раскрутите модель и сделайте диагностику, произведите замену смазки при необходимости.

Не работает реверс

Причиной является поломка кнопки переключения режимов. Разберите заднюю панель и, при необходимости, осуществите замену контактов.

Диагностика электрических неисправностей перфоратора

Перед проверкой рекомендуется собрать очень простой прибор, который поможет в работе. Это обычный тестер, который в народе называют «Аркашкой». При помощи него можно проверить целостность проводов и работоспособность выключателя.

Необходимо взять светодиод или лампочку от карманного фонарика и соединить один контакт кусочком провода с любым полюсом пальчиковой батарейки. К другому полюсу присоединяется еще кусок провода с зачищенным концом. Такой же третий провод цепляется на контакт светодиода. Если в проверяемой цепи есть разрыв, то лампочка загораться не будет.

Сначала проверяется сетевой провод. Для этого его вилку замыкают на выключатель. При исправном шнуре светодиод должен загореться. Затем таким же образом прозванивают все провода, идущие от выключателя на статор и электродвигатель.

Видео описание

Видео покажет, как проверить электрическую часть перфоратора Макита:

Коротко о главном

Полный демонтаж перфоратора Макита требуется в исключительных случаях. Обычно проводят переборку либо механической части инструмента, либо электрической. В зависимости от выявленной неисправности.

Разборку механической части перфоратора начинают со стороны его патрона. Таким образом можно добраться до редуктора и проверить работоспособность его узлов. А заодно и разобрать захват для бура, если в его деятельности замечены сбои.

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

• перелом подводящего кабеля в месте входа в перфоратор;
• выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
• износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя реверса;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
• короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
• выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

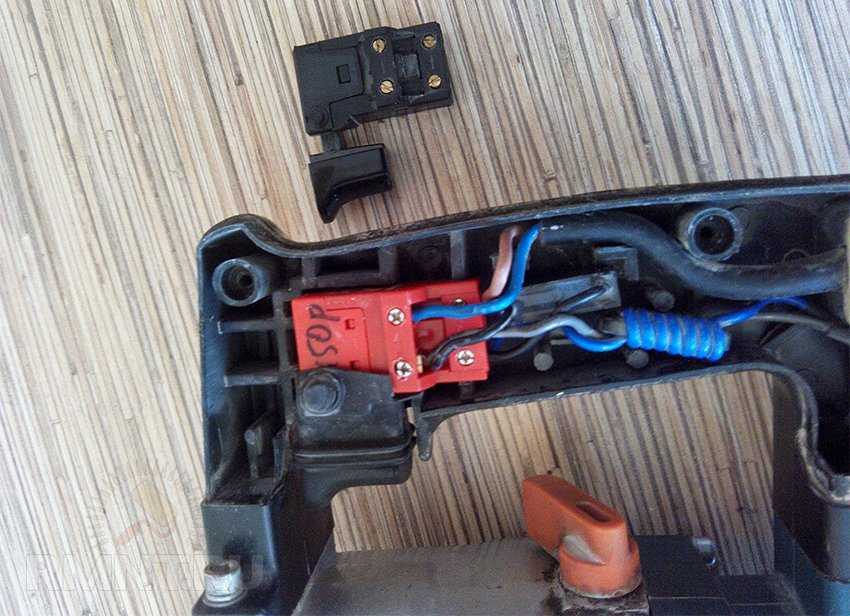

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

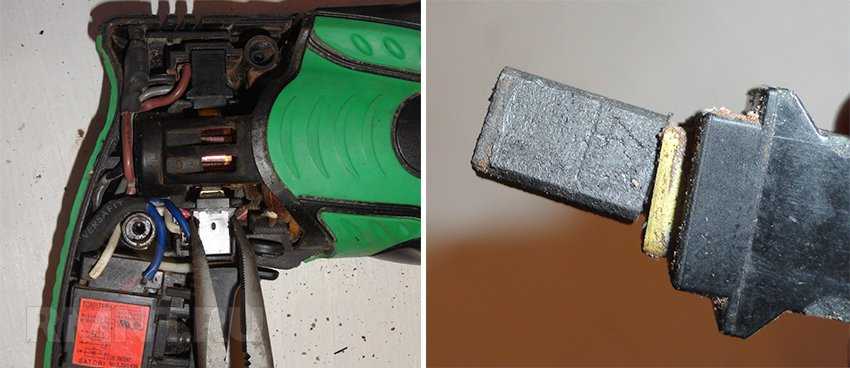

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

В наборе домашнего мастера почти всегда можно встретить перфоратор. Сменные насадки делают этот инструмент универсальным и незаменимым. Рассмотрим подробнее, из каких узлов он состоит, и как им правильно работать.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

• Общий вес – 2,04 кг
• Система SDS позволяет крепить буры
• Можно долбить и сверлить
• В системе предусмотрены три режима функционирования
• Наибольшее число ударов в минуту – 4500
• Поступательная сила движения – 2,7 джоуля
• Мощность сетевого питания составляет 780 ватт.

Поэтапно разбираем перфоратор – быстрый поиск поломки

Только представьте, что ваш инструмент вдруг перестает работать или вам срочно нужно заменить неисправную деталь. Самый простой способ. отнести перфоратор в сервисный центр для ремонта, но это требует времени, а значит, на некоторое время остановит вашу работу. Но если вы знаете, как разбирается устройство, вам будет намного проще провести остальную работу. Кроме того, это приведет к значительной экономии средств, ведь не нужно будет тратиться на оплату услуг ремонтных центров.

Инструкция по разбору инструмента:

• Приступаем к работе, начиная с верхнего блока: сначала снимается резиновый наконечник, затем шайба, пружина, концы шарика.
• После того, как вы сняли шар, откручиваем винты, удерживающие корпус, снимаем крышку на ручке, если есть, и в последнюю очередь отсоединяем провода статора.
• Снятие щеткодержателя.
• Следующим шагом будет разделение коробки передач и корпуса до образования зазора. Именно через него мы извлечем переключатель.
• После этого корпус пуансона ставится вертикально, с помощью тисков он фиксируется, а все его детали аккуратно снимаются с устройства.

Какая бы поломка вас не ожидала, почистите корпус. иногда именно грязь и пыль мешают нормально работать устройству.

Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

• Снять патрон
• Снять переключатель
• Устранить дефекты во внутренней части корпуса
• Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол вверх
• Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

• Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
• Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
• Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.
