Как отремонтировать светодиодную ленту

Ремонт системы светодиодной RGB-ленты

Для разноцветной RGB-ленты характерно наличие 3 цветов (красный, синий, зеленый). Так при перегорании диода одного цвета это не сильно заметно, т.к. гаснут только три элемента этого же цвета.

Если плата не загорается, это не значит, что светодиодная лента перегорела. Чаще всего это свидетельствует о неисправности:

  • Блока питания (адаптера). Необходимо проверить его работоспособность (раздел «Перестала работать светодиодная лента»).
  • Пульта управления, контроллера или самой СДЛ.

Пульт дистанционного управления

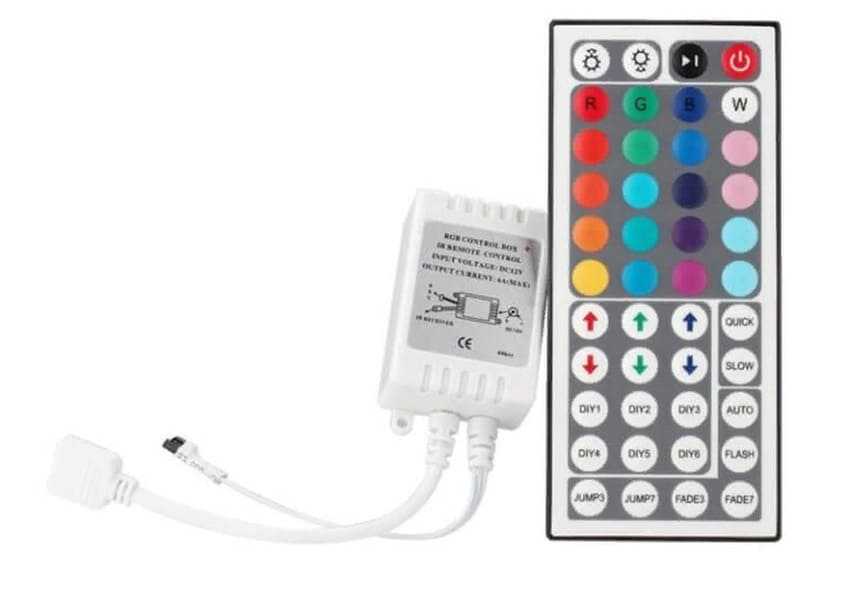

Пульт дистанционного управления посылает сигнал на контроллер, который переключает цвета ленты или меняет интенсивность их свечения.

Наиболее частые причины неисправности пульта:

  • Севшая батарейка. Пульт получает питание от аккумулятора на 3 В. Признаком садившейся батареи является уменьшение радиуса действия менее 8 метров.
  • Неисправный инфракрасный датчик не передает сигнал на контроллер. Для проверки наведите камеру смартфона на лампу, при подаче сигнала лампочка загорается.
  • Западание кнопок управления. Проблема решается путем их извлечения и починки пульта.

Контроллер

Этапы осмотра контроллера на наличие неисправностей:

  1. Печатная плата контроллера. Открыть крышку, перевернув корпус. Затем удалив капли силикона, удерживающие печатную плату, извлечь её.

Работа проводится аккуратно, чтобы не задеть питающие провода и элементы платы.

Визуально осматриваются детали на наличие посторонних частиц, перегоревших/потемневших деталей микросхемы, разрешения соединяющих каналов.

Частая причина поломки — перегрев транзистора, отвечающего за зеленый цвет. Данный элемент расположен посередине между транзисторами, отвечающими за красный и голубой цвет. При прохождении рабочего тока все три элемента нагреваются, а «зеленый» получает дополнительный нагрев от боковых транзисторов.

Печатная плата (микросхема) контроллера

Для долгой службы контроллера значение рабочего тока составляет ≈80% от предельного показания.

Для наглядной работы контроллера использует осциллограф, который фиксирует импульсы напряжения на элементах.

Светодиодная RGB-лента

Проверить рабочее состояние ленты можно путем подачи постоянного напряжения на её контакты.

Для этого используется любой источник постоянного тока (БП, аккумулятор, батарейки).

Соблюдая полярность, первый провод от источника питания прикладывается к контакту СДЛ «плюс», второй провод — поочередно к контакту каждого цвета. Соответственно дорожки питаемого цвета должны загореться.

Контакты RGB СДЛ

При отсутствии свечения на определенном участке находится неисправный диод и проводится его перепайка или замена кластера.

Коннекторы для светодиодных лент

Клещи VICHR 73/6/3/8 200 мм

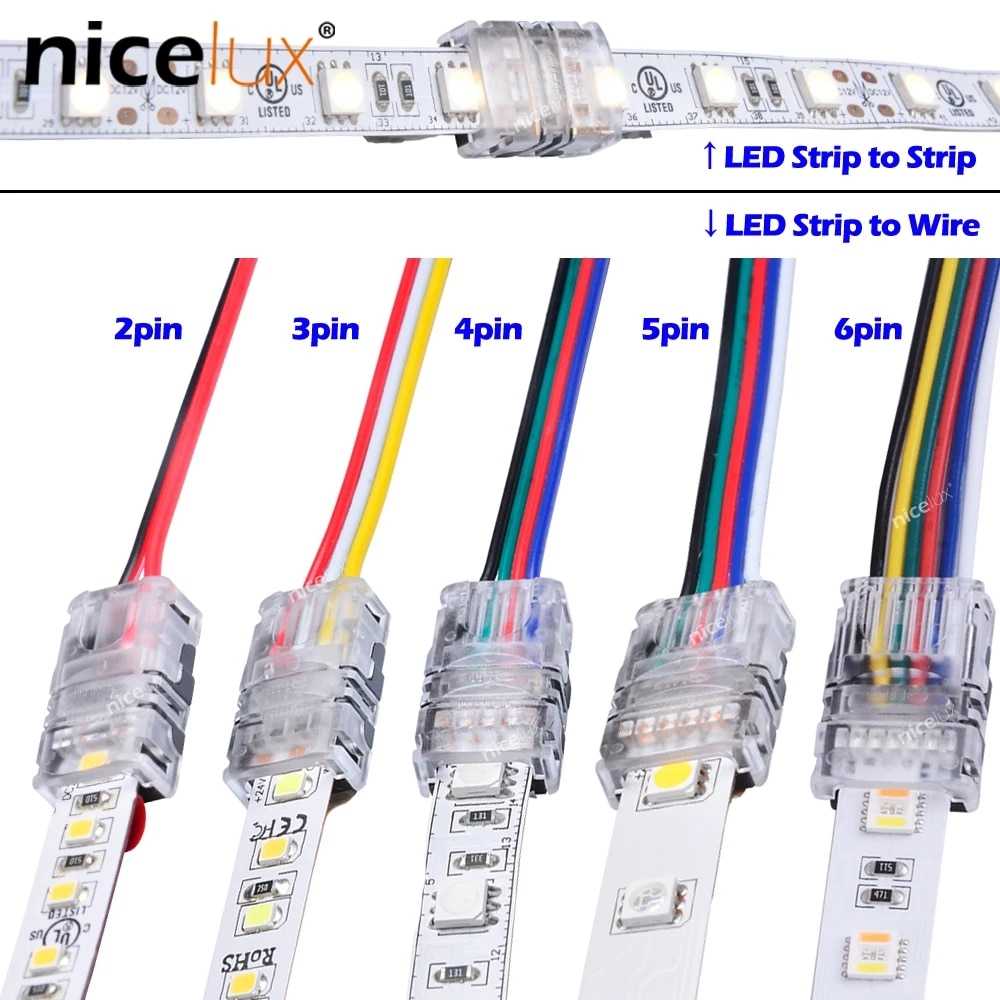

Светодиодные ленты необходимо соединять без пайки с помощью специальных коннекторов. Это пластиковые детали, которые зажимают ленты в местах контакта. Коннекторы имеют внутри проводящие вставки для обеспечения хорошего контакта между лентами.

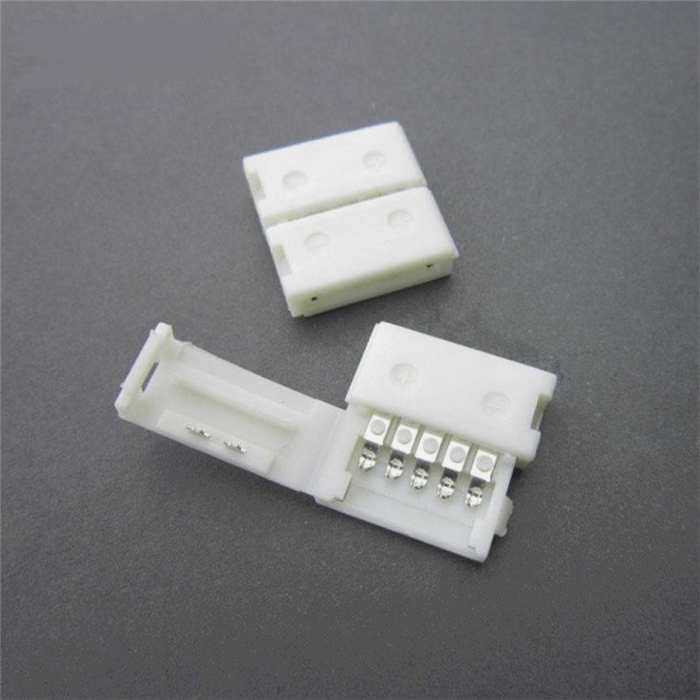

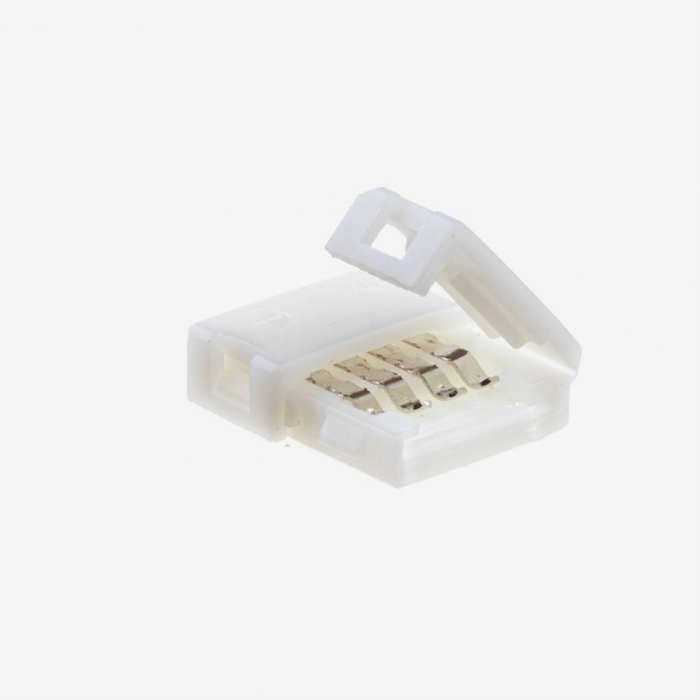

Соединители делятся на 3 типа:

  • Негнущиеся. Предназначены для прямого соединения.
  • С перегибом. Меняет направление ленты в месте установки.
  • Под углом. Соединение выполняется под прямым углом.

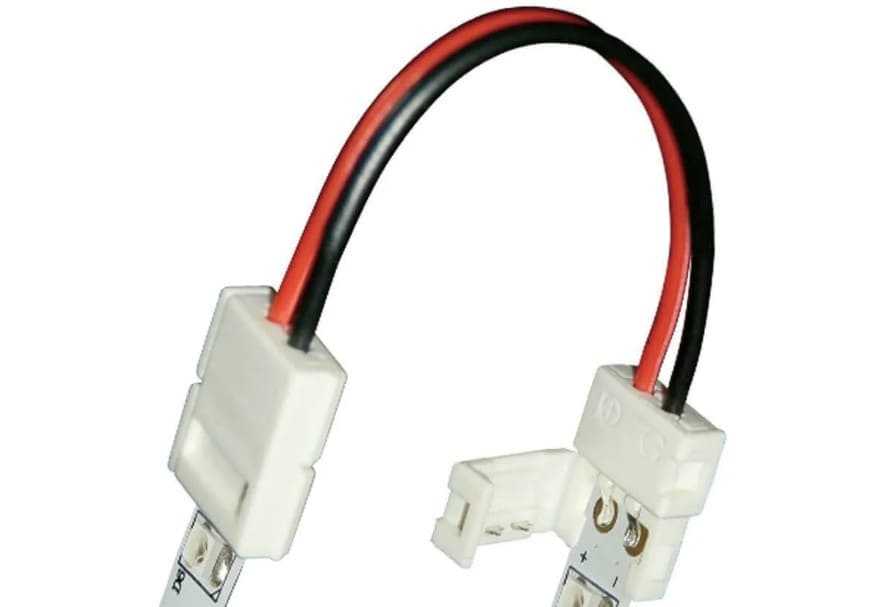

Соединитель

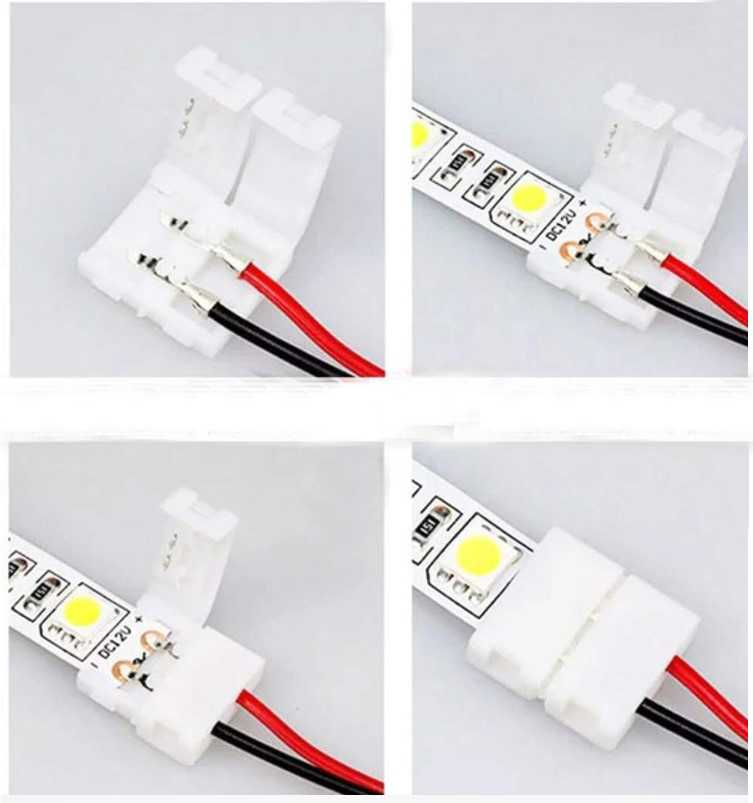

Чтобы использовать соединитель для ремешка, выполните следующие действия:

Подготовьте куски ленты необходимой длины. Длина ленты должна быть кратна 3 светодиодам. Ленты обычно маркируются на заводе, чтобы их можно было разделить.
Откройте крышку одного из разъемов и вставьте ленту так, чтобы контакты были обращены внутрь

Важно, чтобы контакты были плотно прижаты к площадкам внутри разъема.
Закройте крышку разъема.
Таким же образом подключите второй отрезок ленты.

Подключение к источнику питания или контроллеру

Для работы светодиодных лент обычно используется источник питания 12 В (контроллер). Заводские блоки питания обычно уже имеют разъем для подключения. Эти разъемы чаще всего подключаются без пайки по описанной выше методике.

Крестовая отвертка Xiaomi MJJXLSD002QW

Если вы хотите подключить светодиодные ленты к блоку питания без разъема, вам придется самостоятельно изготовить провода для подключения.

Для этого вам понадобятся

  • Провода необходимой длины;
  • Разъем блока питания с винтовыми клеммами (если блок питания не имеет встроенного разъема);
  • Разъем для подключения устройства к планке.

Порядок изготовления и подключения:

  1. Поместите концы проводов в разъем и плотно защелкните крышку. В некоторых случаях может потребоваться использование обжимных клещей.
  2. Снимите изоляцию с концов проводов и равномерно вставьте их в отверстия разъема питания. Затем закрепите провода винтовыми зажимами, крепко удерживая их на месте во избежание смещения.
  3. Подключите подготовленный кабель к светодиодной ленте, соблюдая полярность.

Для параллельного подключения рекомендуется использовать специальный контроллер. Если к ленте уже подведены провода, просто подключите их к источнику питания, соблюдая полярность, с помощью винтовых зажимов или пайки.

Соединители с защелкой NLSC-PLSC

Одни из самых распространенных моделей — это коннекторы NLSC, PLSC.

В них лента через направляющую, заводится под два или более подпружиненных контакта, а затем защелкивается крышечкой сверху.

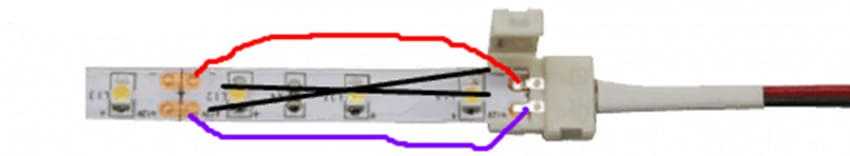

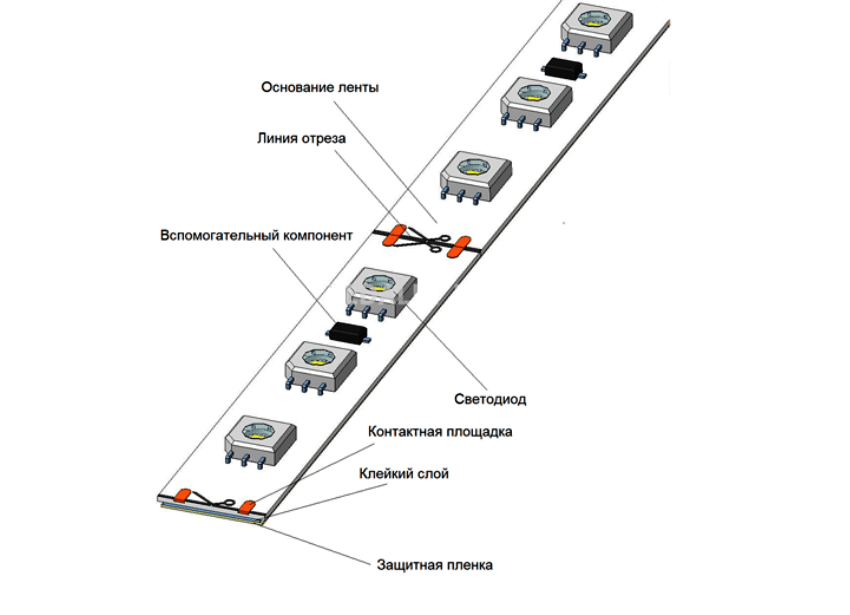

Допустим вам необходимо разрезать ленту и соединить ее с другим участком. Режется она обыкновенными ножницами в специально обозначенных местах. Кратность резки у каждой ленты своя – 10-15-30см и т.д.

После реза требуется зачистить контакты на обоих отрезках до блестящего цвета. При условии что они уже не подготовлены и залужены заводским способом.

1 of 2

Делается это при помощи обычного канцелярского ножа.

Особого усилия здесь прикладывать не нужно. Просто аккуратно царапая, снимаете верхний слой лака с медных пятачков.

В самом начале соединителя должны быть направляющие пазы. Именно в них вы должны вставить (не уложить сверху) светодиодную ленту.

После чего проталкиваете ее до упора, пока поджимающие контакты коннектора, не лягут поверх медных пятачков.

Далее просто защелкиваете крышечку сверху, тем самым фиксирую ленту внутри и прижимая ее специальными выступами на крышке.

Ту же самую процедуру необходимо проделать и со вторым участком. Остается подать напряжение и проверить работоспособность.

Если после всех манипуляций подсветка не горит или моргает, скорее всего вы не обеспечили хороший контакт. Это может быть по 3-м причинам:

недостаточно зачищены контактные площадки и на них остались следы лака, который и играет роль изолятора

ножки коннектора подогнулись и не достают до ленты

ножки не совпадают с пятачками на ленте. Либо они не задвинуты до конца, либо не угадали с шириной.

Ремонт систем светодиодных RGB и RGBW лент

Принципиально конструкция многоцветных led-лент отличаются от одноцветных наличием 3-х каналов управления цветами RGB (B- синий, G- зеленый, R — красный,) и в RGBW добавляется четвертый белый цвет – W. Кроме блока питания в структуре добавляется в контроллер, управляющий переключением и интенсивностью цветов. Он может представлять собой электронный модуль с жестко заданной программой или с набором программ, выбор которых осуществляется с пульта дистанционного управления (ПДУ). Оба устройства добавляют риск возникновения неисправностей.

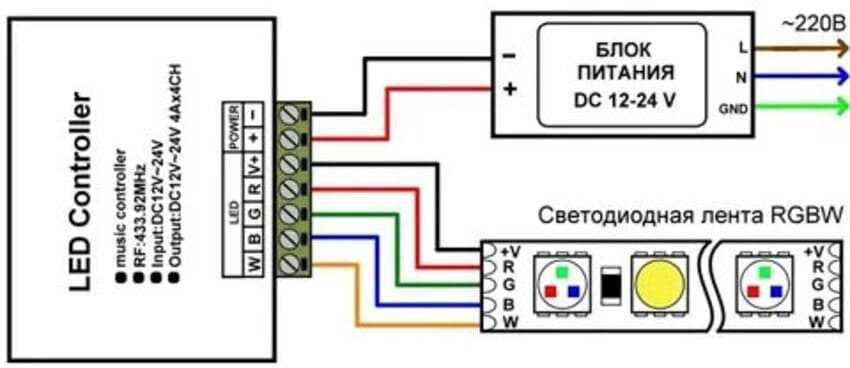

Стандартная схема подключения ленты RGBW

Самыми частыми проблемами, возникающими с многоцветными лентами, являются: полное прекращение работы изделия, отсутствие одного или пары цветов в работающей подсветке.

Первая причина чаще всего связана с отсутствием напряжения питания. Первым делом также стоит проверить напряжение на выходе БП. Диагностика цепи питания рассмотрена выше. Наличие номинального напряжения постоянного тока на входе контроллера говорит об исправности блока питания.

Контроллер

Контроллер представляет собой электронную плату на выходе которой появляется 12 вольт (5 В —  зависит от модели led-ленты) для питания каждого цвета. Отсутствие напряжения на выходе контроллера с жесткой программой говорит о его неисправности при наличии 12 В на входе. Амплитуда выходного напряжения может колебаться, так как большинство моделей предусматривают не только включение, но и интенсивность свечения светодиодов RGB и RGBW.

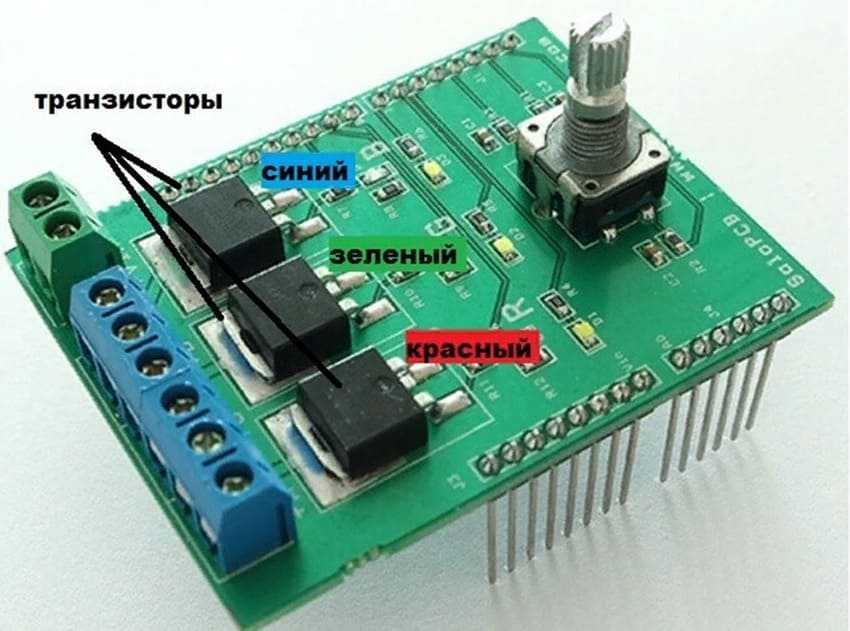

Плата контроллера

Ремонт платы может делать радиолюбитель с неплохой подготовкой и опытом, и, возможно, как минимум, потребуется осциллограф. Решение по замене контроллера можно принять, если есть возможность проверить подменой на однотипный, но заведомо исправный прибор.

Пульт дистанционного управления

ПДУ управляет переключением программ и яркостью свечения светодиодов многоцветных источников света. Для это используется ИК излучатель, который посылает необходимые сигналы на приемник инфракрасного излучения контроллера.

Пульт дистанционного управления

Частые неисправности пульта ДУ:

  • заедание кнопок. Разобрать корпус, вынуть кнопку и аккуратно почистить ее и отверстие под нее в корпусе;
  • замена батареи питания. Если новая батарея не дает результат с небольшого, менее 8 метров расстояния до контроллера, возможно неисправен ИК излучатель;
  • проверить исправность излучателя можно, если с небольшого расстояния навести камеру смартфона на приемник контроллера.

После этих манипуляций не работающий, но исправный внешне пульт  от светодиодной ленты нужно поменять или отремонтировать.

Светодиодные ленты RGB и RGBW

Многоцветные led-изделия представляют собой сборку: RGB из трех параллельных монохромных цепочек, а RGBW —  из четырех. Алгоритм диагностики одноцветных светодиодных лент вполне подходит для многоцветных подсветок.

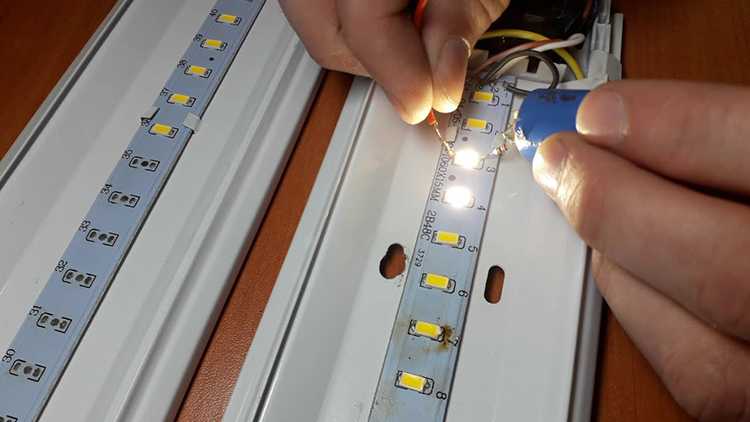

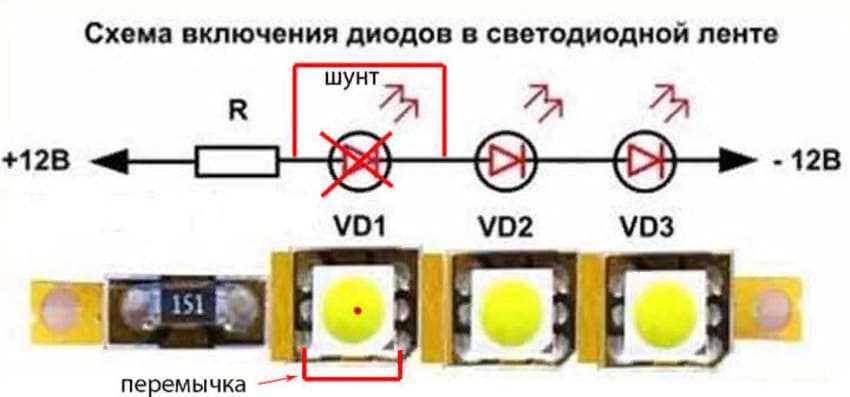

Метод поиска неисправного светодиода перемычкой

Если отцепить такую ленту от контроллера, подачей напряжение -12В от аккумулятора (+ общий) поочередно на каждый цвет можно вычислить, сначала неисправный цветной канал или два, обрыв во всех дорожках. Определить участок, где возникла проблема, затем простым пробником на 3В добраться до неисправного элемента.

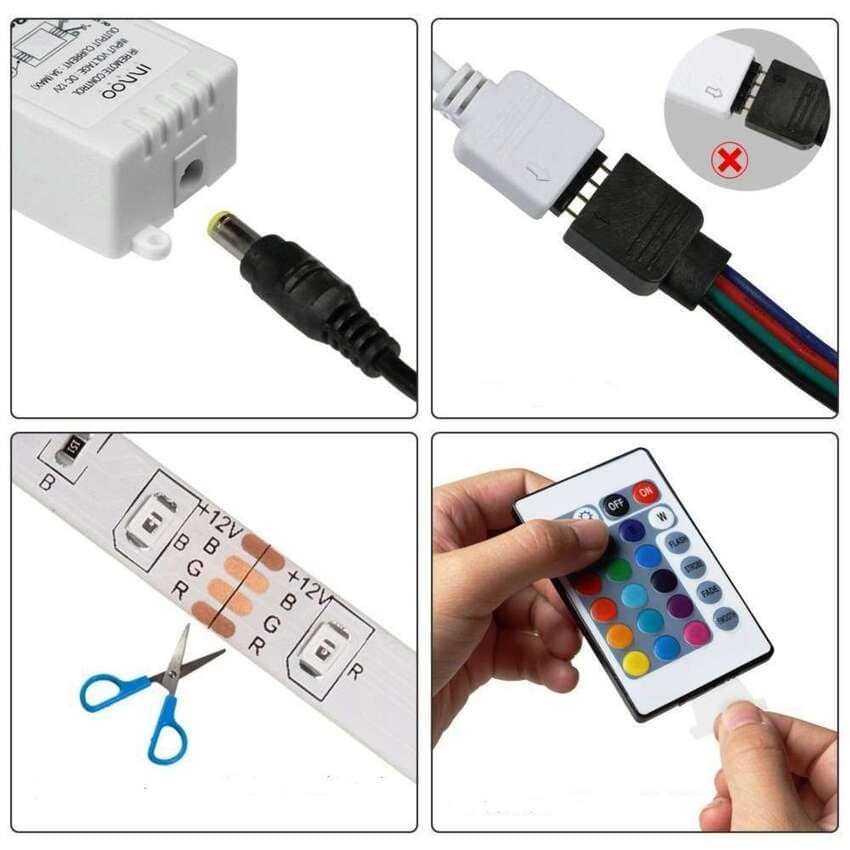

Подключение и установка многоцветной ленты

Сложность ремонта многоцветных лент заключается в плотности полупроводников, в большом количестве шинок питания. Замена отдельного элемента может быть неоправданной ювелирной работой. Скорее всего достаточно определить модуль, где возникла проблема, вырезать его аккуратно по линии разреза, запаять соблюдая цветовую полярность либо соединить предназначенными для этого коннекторами.

Как подключить светодиодные ленты?

После обрезки светодиодных лент длина может оказаться слишком короткой. В этом случае вы должны снова соединить их, чтобы привести к соответствующему размеру. Точно так же вы можете соединить несколько полос, если вам нужны длинные полосы для вашей установки. Но как это сделать?

В этих ситуациях вы можете использовать два метода подключения светодиодных лент — использовать разъемы для светодиодных лент или использовать пайку. Здесь я обсудил процесс подключения светодиодных лент в обоих направлениях. Пройдите шаги и выберите процедуру, которая кажется вам наиболее подходящей.

Процедура: 1- Использование разъемов для светодиодных лент:

разъемы для светодиодных лент наиболее удобный способ подключения светодиодных лент. Эти небольшие соединители предназначены для замыкания электрической цепи между полосками, благодаря чему светодиоды светятся. Таким образом, он обеспечивает быстрое решение без хлопот при пайке. Вот шаги, следуя которым вы можете подключить светодиодные ленты, как про-

Шаг 1: Приобретите правильные разъемы для светодиодных лент

Первый шаг для соединения светодиодной ленты с коннектором – покупка подходящего. Все разъемы ленты подходят не для каждого типа светодиодной ленты. Например, если у вас есть одноцветная светодиодная лента, купите 2-контактный разъем для светодиодной ленты. А если это светодиодная лента RGB, используйте 4-контактные разъемы. Точно так же требования к соединителям зависят от типа полосы. Я подробно расскажу об этом во второй половине статьи, так что продолжайте читать. Тем не менее, чтобы приобрести разъемы для светодиодных лент самого высокого качества, выбирайте LEDYi. У нас есть широкий ассортимент разъемов для светодиодных лент для различных типов и классов защиты IP. Высокая плотность и Светодиодная лента COB Соединители также доступны. Итак, проверьте эти- Разъем для светодиодной ленты LEDYi.

Шаг 2: пилинг задней ленты

После того, как у вас есть нужный соединитель ленты, пришло время приступить к основной работе. Возьмите светодиодные ленты и оторвите небольшую часть подложки из ленты 3M от той части, которую вы уже вырезали. Если ваша полоска свежая, и вам все еще нужно сделать надрезы, найдите конечную отметку обрезания и отрежьте блок, чтобы снять клейкую ленту. Этот процесс отслаивания обеспечивает правильную посадку светодиодной ленты при вставке в разъем.

Шаг 3: Поместите светодиодную ленту в разъем

Возьмите коннектор и вставьте конец обеих полос внутрь коннектора. Убедитесь, что положительная (+) и отрицательная (-) маркировка полосок соответствует маркировке разъема. Кроме того, убедитесь, что площадки для пайки полностью охватывают соединяемый металл.

Шаг 4: Закройте разъем

Вставив светодиодную ленту в разъем, зафиксируйте ее пластиковой крышкой. Будьте осторожны и убедитесь, что крышка установлена ​​идеально. Кроме того, дважды проверьте положительную (+) и отрицательную (-) маркировку, чтобы убедиться, что они расположены правильно. Однако жидкая лента или связующий материал могут сделать соединение более прочным. Это сохранит стык между полосами неповрежденным, сводя к минимуму вероятность ослабления.

Процедура-2: Пайка

Пайка — самый надежный способ соединения светодиодных лент для долговечных и ответственных соединений. Итак, если вам нужно постоянное и профессиональное соединение для ваших светодиодных хомутов, следуйте приведенному ниже процессу пайки:

Шаг 1: Удаление клея с контактных площадок

Возьмите светодиодные ленты и убедитесь, что концы обеих полос имеют аккуратный срез. Теперь аккуратно снимите клейкую подложку 3M с площадки для пайки одной из светодиодных лент. Эта полоска с зачищенной подложкой будет сверху при пайке.

Шаг 2: Нагрев и нанесение припоя

Теперь предварительно залужите контактные площадки припоя на сегменте полосы, который будет располагаться под другим. Никогда не нагревайте припой напрямую; всегда нагревайте целевую область. Как только к области будет применено достаточное количество тепла, пришло время для пайки. Вы должны нанести припой на нагретую область; избегайте попадания солдата прямо в наконечник утюга.

Шаг 3: Соединение полос

Затем выровняйте сегмент полоски без лужения непосредственно над новыми лужеными контактными площадками и нагрейте. Держите паяльник на месте, пока припой не расплавится и не начнет течь. Однако следите за тем, чтобы полоса не нагревалась слишком сильно, иначе корпуса схем могут начать отрываться от подложки печатной платы. Таким образом, ваши полоски будут соединены вместе. Добавьте небольшое количество припоя на верхнюю часть контактной площадки, чтобы усилить соединение. Это сделает соединение прочным и улучшит внешний вид ленты.

Инструкция по соединению пайкой LED-ленты

Существует несколько способов соединения ленты, которые мы сейчас и рассмотрим более подробно.

Соединение паяльником ленты без проводов

  1. Подготавливаем паяльник с регулируемым температурным режимом от 250 до 350°С. При использовании мощного паяльника необходимо контролировать температуру, так как слишком высокая температура может повредить элементы ленты. Советуем использовать тонкий припой с канифолью. Перед работой тонкое «жало» паяльника очищаем металлической щёткой от лишних элементов и протираем мокрой губкой.

    Маломощный паяльник с тонким жалом для светодиодной ленты

  2. Закрепляем LED-ленту на ровной поверхности липкой лентой, чтобы она не двигалась во время работы.

    Подготавливаем два отрезка соединяемой ленты

  3. Для того чтобы соединить два отрезка с помощью паяльника, необходимо для начала снять силиконовое покрытие (если оно есть) и добраться до места контактов на всех концах. Иначе качественное соединение будет просто невозможным. Зачистку можно сделать острым канцелярским ножом.

    Разрезанная лента с зачищенными контактами

  4. Затем мы залуживаем контакты на двух соединяемых лентах и для этого нам надо нанести на них немного припоя очень тонким слоем.

    Разрезанная светодиодная лента с нанесенным на контакты припоем

  5. Соединяем две ленты друг с другом немного внахлёст. Для этого мы накладываем ленты друг на друга, соблюдая расположение плюса и минуса. Затем прогреваем хорошо жалом паяльника все места спайки контактов, пока припой полностью не расплавится. Температура нагрева должна быть оптимальной для того, чтобы не получился метод «холодной спайки».

    Спаянная светодиодная лента

    Такая некачественная спайка происходит в том случае, если прогревается, как положено только одна лента.

  6. После того как ленты просушатся, подсоединяем их к сети с необходим напряжением. Светодиоды должны хорошо гореть на спаянных лентах с двух сторон. Если происходит искрение или идёт дым, то это означает что произошло перекрёстное или неправильное дуговое соединение.

    Спаянная 20 метровая светодиодная лента

Соединение с проводами

  1. Для того чтобы пайка была качественной необходимо разрезать аккуратно ленту также как мы и рассказывали выше и подготовить поверхности к пайке, покрыв их небольшим слоем тонкого припоя.

    Правильно разрезаем светодиодную ленту

  2. Затем необходимо взять провод (подойдёт любой, но главное, чтобы с нужным сечением). В принципе, можно взять медный провод Ø 0,8 мм. Очищаем от оболочки и залуживаем его концы. Соединительный провод может быть любой длины, но не менее 1 сантиметра.

    Провода двух цветов для спайки отрезков светодиодных лент

  3. Так как контакты для подсоединения совмещены попарно друг с другом, то для большей надёжности необходимо припаять кончики проводов сразу к двум парным контактам. Для этого их надо согнуть под углом 90°.

    Сгибаем провода для пайки под углом

  4. Другой конец провода таким же образом припаивается к другому зачищенному отрезку диодной ленты.

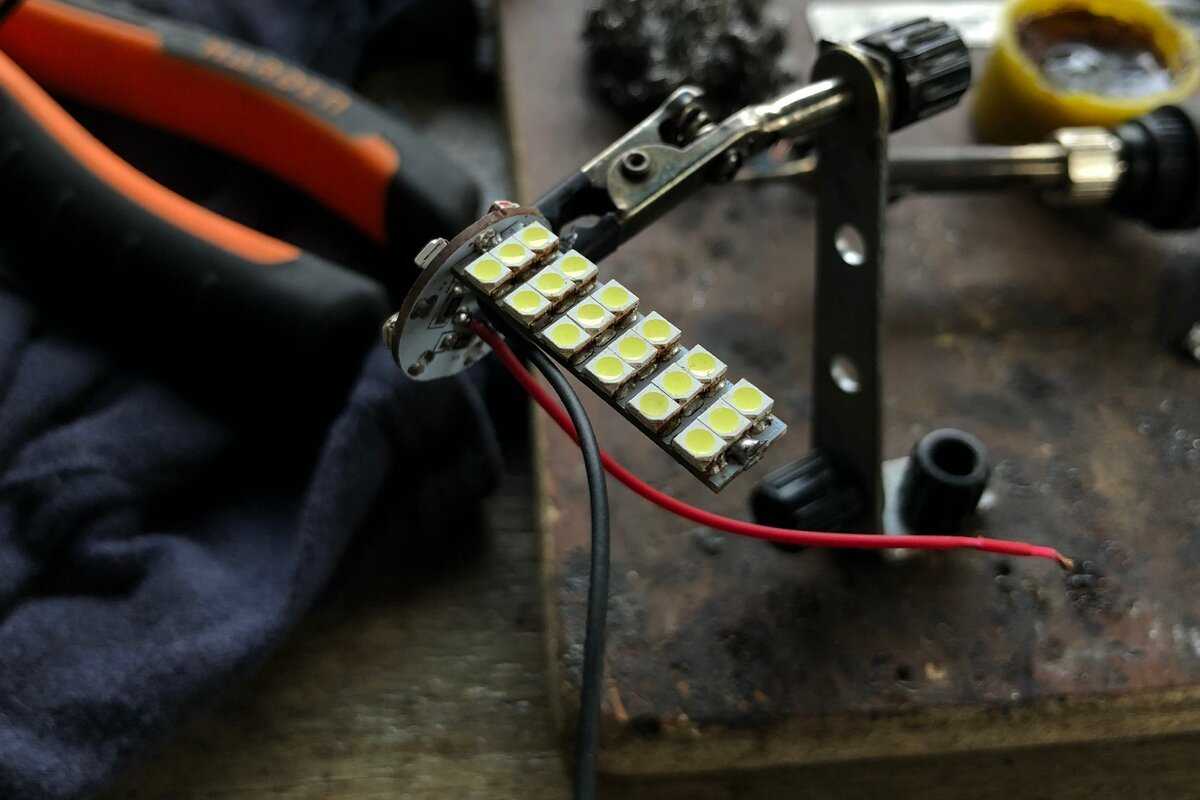

    Припаянные к светодиодной ленте провода

  5. В конце надеваем специальную термоусадочную трубку, которая защитит места спайки.

    Термоусадочная трубка для места спайки провода и светодиодной ленты

  6. Также необходимо отметить, что если для пайки мы брали канифоль, то её можно оставить на припаянных контактов, так как она является своего рода диэлектриком. Но если необходимо, то канифоль удаляется обычным спиртом. После того как мы соединили два отрезка ленты, её можно крепить к необходимой поверхности, сгибая в любом направлении.

    Два отрезка светодиодной ленты, соединенные пайкой с помощью двух проводов

Способы восстановления светодиодной ленты

Светодиодные ленты пользуются широкой популярностью благодаря своей долговечности и низкому энергопотреблению. Однако иногда может возникнуть ситуация, когда лента разрывается, что может привести к прекращению ее работы

В таких случаях важно знать, как можно восстановить светодиодную ленту без необходимости покупки новой

Первым шагом при разрыве светодиодной ленты является поиск места повреждения. Для этого необходимо внимательно осмотреть всю ленту, начиная от источника питания и заканчивая последним светодиодом. Визуально разрыв может быть заметен или требовать использования мультиметра для определения точного места поломки.

Если место разрыва найдено, можно приступить к восстановлению светодиодной ленты. Способы восстановления могут зависеть от типа повреждения. Наиболее распространенные методы включают восстановление путем пайки проводов, замену поврежденных светодиодов или замену целых сегментов ленты.

Предварительно необходимо отключить ленту от источника питания, чтобы избежать возможности получения электрического удара. Пайка проводов может потребовать использования паяльной станции и припоя, а также опыта в работе с электроникой. Тщательно прогрейте место разрыва и припойте провода к светодиодам, обеспечивая надежное соединение.

В случае, если повреждены отдельные светодиоды, необходимо их заменить. Для этого можно приобрести новые светодиоды и заменить их, следуя инструкции производителя. Если разрыв произошел в середине сегмента ленты, можно попробовать заменить только поврежденный сегмент, чтобы не пришлось менять всю ленту.

После выполнения восстановительных работ необходимо проверить работоспособность ленты, подключив ее к источнику питания. Если ничего не работает или появляются другие проблемы, возможно, необходимо повторить процесс восстановления или обратиться к специалисту.

Восстановление светодиодной ленты после разрыва может быть достаточно трудоемким процессом, требующим определенных навыков и инструментов. Однако, правильно выполненные ремонтные работы позволят сэкономить деньги на покупке новой ленты и вернуть светодиодную ленту в рабочее состояние. Используя рекомендации и методы, описанные выше, можно успешно восстановить светодиодную ленту и наслаждаться ее ярким светом в дальнейшем.

Часто задаваемые вопросы

Вместо заключения, мы ответим на часто задаваемые вопросы об использовании и подключении светодиодных лент. Давайте приступим к их разбору!

8.1. Провод какого сечения использовать для подключения?

Чтобы посчитать сечение провода для подключения светодиодной ленты необходимо посчитать её ток или мощность. Эти данные указываются на её упаковке, обычно в виде удельной мощности на 1 метр (Ампер на метр или Ватт на метр). Если вы купили светодиодную ленту, а указана лишь мощность, например, 14,4 Вт/м, то просто разделите Ватты на напряжение питания, допустим это 12 Вольт.

14,4Вт/12В=1,2А

Затем посчитайте метраж подсветки, подключенной на одну линию, и вы узнаете общий потребляемый ток. По следующей таблице выберите сечение токопроводящих жил по току.

Для подключения одноцветной ленты в большинстве случаев подходит провод 2х0,75 мм?, а для RGB-ленты — 4х0,75 мм?. Меньшее сечение использовать неудобно и механическая прочность тонких проводников всегда ниже (при малейшем нагрузке или повреждении порвутся). При большой мощности подсветки (более 15 метров ленты) или большого расстояния от блока питания до подсветки используют провода с жилами сечением и в 1,5 мм?.

Марки проводов можно использовать типа ШВВП или ПВС. ПУГНП использовать запрещено из-за его несоответствия современным стандартам толщины изоляции, а популярные кабели типа ВВГнг-LS неудобно монтировать и паять, т.к. у него монолитные жесткие жилы.

8.2. Что такое последовательное и параллельное подключение лент?

В классическом понимании последовательным подключением называют соединение нагрузок одним выводов друг к другу, или соединение источников питания по схеме «плюс одного к минусу другого». В контексте же подключения светодиодной ленты – последовательным называют подключение следующего отрезка ленты к концу предыдущего.

Общая длина всех отрезков не должна превышать 5 метров, так как токопроводящие дорожки ленты не рассчитаны на большую нагрузку. Это значит, что вы можете подключить «последовательно» 5 кусков по 1 метру ленты, 10 по 0.5 метра и так далее, но не более 5 метров в сумме.

8.3. Как подключить светодиодную ленту без блока питания?

Без блока питания работает только лента на 220 Вольт, но из-за перечисленных выше недостатков подходит только для ограниченного спектра задач.

Низковольтную ленту без блоков питания можно подключить от батареек или аккумулятора, например, для подсветки в автомобиле или на мотоцикле. Кстати именно поэтому 12В светодиодная лента распространена больше чем варианты с напряжением питания 24В, хотя контроллеры и диммеры поддерживают 24В и в этом случае вы можете подключить подсветку в 2 раза большей мощности.

8.4. Лента подключается с одной или с двух сторон?

Еще один спорный момент: в скольких точках подавать питание на светодиодную ленту? С одной или с двух сторон? Ограничений никаких нет – можно подключать питание с двух сторон. Тем более у дешевых лент может быть занижено сечение токопроводящих дорожек, из-за этого к концу ленты будут просадки напряжения и светодиоды будут светить слабее. В этом случае запитка ленты с двух сторон компенсирует просадку.

Но у лент «премиум» или «люкс» классов можно смело подавать питание только с одной стороны.

8.5. Как просто удлинить провода от ленты без пайки?

Самый простой способ удлинения проводов – это использовать клеммы типа WAGO. Они бывают одноразовыми и многоразовыми с рычажным зажимом. Всё что нужно – это зачистить провод и вставить его в разъём клеммника, после чего зажать зажим

Но обращайте внимание на минимальное сечение проводов, которые можно подключать к конкретному клеммнику, а также насколько хорошо он зажат после подключения

Не скручивайте провода — они не обеспечат надежного контакта.

Как починить светодиодную ленту: причины и методы ремонта

Современные полупроводниковые светильники и ленты имеют в большинстве китайское происхождение. Неисправности возникают, в основном, по следующим причинам:

  • погоня за дешевизной. В источниках света из низкого ценового сегмента чаще всего установлены светодиоды низкого качества. Также, для снижения затрат, производитель устанавливает меньшее количество светодиодов, из-за чего растёт рабочее напряжение, что приводит к ускоренной деградации и выходу из строя;
  • неправильный выбор блока питания.
  • не учтены условия эксплуатации. Неправильный выбор класса защиты от влаги, пыли и климатических перепадов;
  • нарушены правила установки.

Эксплуатация светодиодных лент без учета этих факторов приводит к обрыву цепи питания или выходу из строя элементов.

Ликвидация обрыва шин питания подсветки

Светодиодная лента мигает или моргает

Если мерцает вся лента целиком, то первое, что нужно проверить – это блок питания. Самым простым методом диагностики будет подключение ленты к другому источнику – аккумулятору или другому, заведомо рабочему БП.

Если после переключения лента заработала нормально, причина нестабильного напряжения в источнике питания. Источник необходимо заменить или отремонтировать.

Если все led-изделие от другого источника продолжает моргать равномерно, ресурс светодиодов выработан и ленту придется заменить. В случае если она моргает участками проблема может быть в плохих контактах в местах пайки, коннекторах и выходе из строя отдельных светодиодов или резисторов. Ленту необходимо подвергнуть диагностике, описанной выше, выявить неисправность и устранить.

Светодиодная лента горит тускло

Потеря яркости светодиодов на отдельных участках или по всей длине чаще всего предваряет этап мигания и в большинстве случаев имеет аналогичные причины. Выявление и устранение неисправностей похожи на предыдущий случай.

Однако, если тускло горит недавно установленная подсветка, следует проверить условия эксплуатации и монтажа. В помещения с повышенной влажностью или температурой (ванна, баня, бассейн) сэкономив на классе защиты от влаги источник света придется быстро заменить на новую. Местный перегрев участков изделия тоже приведет к ускоренному истощению светодиодов и частичной их замене.

Лента полностью не работает

Как и в случае с мерцанием, первое, что нужно проверить – это питание на выходе БП. Оно должно соответствовать рабочему напряжению ленты. Если под рукой нет мультиметра, то можно также провести диагностику путём замены БП на заведомо рабочий, или же присоединить к родному БП заведомо рабочий кусок ленты. Так мы определим, что именно не работает – лента или блок питания.

Если напряжение на выходе БП соответствует указанному, проверяется напряжение на шинках первого от блока питания модуля светодиодов. Отсутствие напряжения говорит об обрыве в проводах, трещине в одной или обеих шинках на плате, пайки или о нарушении контактов в первом коннекторе на входе ленты. Устраняется восстановлением контактов.

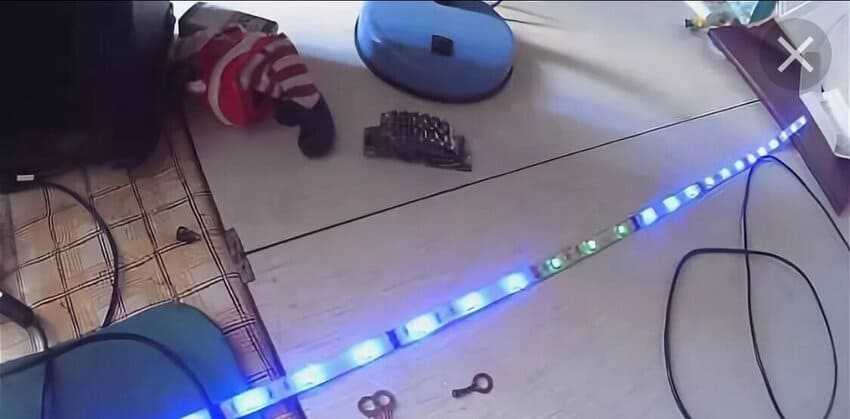

Светится только часть ленты

В случае, если не горит участок, а остальная часть подсветки светит нормально можно его аккуратно вырезать по линии разреза и при помощи пайки или коннекторов восстановить целостность.

Светится часть led-ленты в полнакала

Перепаивать отдельные светодиоды особого смысла нет. Это довольно тонкая работа, и не всем под силу – элемент легко перегреть, и тогда он также выйдет из строя. Надёжнее заменить неисправный участок.

Особенности пайки

Паять светодиодное устройство можно с помощью электропаяльника, мощность которого составляет от 30 до 60 Вт. Паяльник должен иметь возможность регулировки температуры, максимальный диапазон нагрева не должен превышать 300°C. Если для паяния применять более мощное электрооборудование, то можно повредить светодиоды, называемые LED-компонентами.

Процесс соединения лент при помощи паяния не ограничивается только стыковкой двух отрезков. Чтобы светодиодная лента могла работать, ее стык нужно после пайки загерметизировать. В качестве изоляционного материала применяют клей, силикон или специальную трубку с термоусадочными свойствами. Перед процессом паяния ленты разрезают только в соответствующих линиях, обозначенных производителем. Разрез можно выполнять с помощью ножниц.

Перед началом выполнения паяльных работ контактные площадки диодных лент потребуется тщательно зачистить. Для этого снимается защитное покрытие с ленты при помощи хорошо заточенного ножа

Действие нужно выполнить точно и осторожно, чтобы не испортить печатную плату этого осветительного устройства. Процесс паяния осуществляют разогретым электропаяльником. Провода ленты вначале нужно лудить с помощью нанесения на них маленького кусочка припоя – это улучшает их адгезивные свойства

После выполнения лужения приступают к паянию. После выполнения соединения светодиодного устройства проверяют на работоспособность

Провода ленты вначале нужно лудить с помощью нанесения на них маленького кусочка припоя – это улучшает их адгезивные свойства. После выполнения лужения приступают к паянию. После выполнения соединения светодиодного устройства проверяют на работоспособность.

Методы восстановления светодиодной ленты

Светодиодная лента — это удобное и эффективное решение для освещения разных пространств. Однако, как и любое электронное устройство, она может выйти из строя. В этом разделе рассмотрим несколько методов восстановления поломанной светодиодной ленты.

  1. Проверка подключения и розетки: Первым шагом при восстановлении светодиодной ленты должно быть проверка правильности подключения и работоспособности розетки. Убедитесь, что светодиодная лента правильно подключена к источнику питания и розетке функционирует.
  2. Замена поврежденных светодиодов: Если оказалось, что проблема заключается в одном или нескольких поврежденных светодиодах, их можно заменить самостоятельно. Сначала нужно определить, какой тип светодиода используется в вашей светодиодной ленте, а затем приобрести подходящую замену. Следует быть осторожными при замене светодиодов, чтобы не повредить другие компоненты ленты.
  3. Проверка контактов и проводов: Некачественные или поврежденные контакты могут привести к неработоспособности светодиодной ленты. Проверьте, чтобы все контакты были правильно подключены и не имели видимых повреждений. При необходимости очистите контакты от пыли и грязи. Также, проверьте провода на наличие перебитых или поврежденных участков.
  4. Использование ремонтного комплекта: В некоторых случаях можно восстановить светодиодную ленту с помощью специальных ремонтных наборов. Эти наборы обычно включают в себя основные компоненты, такие как светодиоды, провода и резисторы, а также инструкции по их замене.
  5. Обращение к специалисту: Если все попытки восстановления светодиодной ленты самостоятельно оказались безуспешными, лучше обратиться к опытному специалисту. Он сможет провести более глубокую диагностику и произвести необходимый ремонт с соблюдением всех правил и норм безопасности.

Важно помнить, что при работе с электроникой всегда следует соблюдать меры предосторожности и отключать устройство от источника питания перед началом ремонта

Понравилась статья? Поделиться с друзьями:
Technology trends
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
