Экскаватор своими руками 10 моделей (чертежи, размеры и схемы)

Детский экскаватор своими руками

Уважаемые посетители сайта “Самоделкин друг” из представленного автором мастер-класса вы узнаете и научитесь самостоятельно делать детские экскаваторы из подручного материала. Сделанный экскаватор получился очень бюджетный, потому как все материалы имелись у мастера в наличии, а основные детали сделаны из дерева и доски, так что проблем с поиском и покупкой составляющих возникнуть недолжно)

Данный экскаватор автор собирал специально для своего сына, чертежей не составлял, а делал по нашему “на глазок” но получилось очень достойное изделие. Самоделки для детей-это круто друзья! Как то сынишке автора на день рождения подарили большой пластмассовый грузовик для игры в песочнице, а вот насыпать песок в большой кузов приходилось маленькой лопаткой, вот тут то и пришла мастеру в голову идея сделать эдакий детский экскаватор. Так детишкам и играть интересней, один подъехал на самосвале, а второй экскаватором нагружает его кузов песком.

Итак, давайте более внимательно рассмотрим весь поэтапный процесс создания экскаватора.

Материалы

1. доска 25 мм
2. пластмассовый ковш
3. краска
4. жесткий диск
5. металлические перфорированные пластины
6. болты, гайки, шайбы.

Инструменты

1. дисковая пила
2. ножовка
3. дрель
4. молоток
5. рулетка
6. кисть
7. гаечные ключи

Пошаговая инструкция по изготовлению детского экскаватора своими руками.

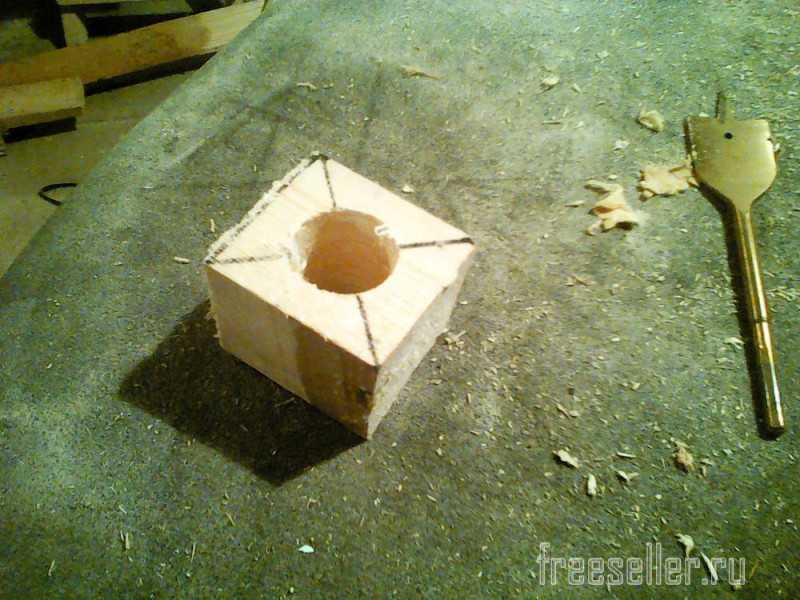

Вначале было создано основание на поворачивающейся платформе.

Источник

Конструктивные решения

Самодельный ручной экскаватор компонуется так же, как и заводские автомобильные модели. В такой технике присутствуют узлы:

1. Несущая рама, установленная на гусеницах от трактора или автомобильном ходу.
2. ДВС для приведения в действие гидравлики.
3. Опорно-поворотная часть.
4. Гидравлика.
5. Ковш.
6. Стрела.

Выбор ковша для экскаватора

Оптимальным решением будет установка оборудования на Т40 или создание своими руками подобного прицепа для установки на нем мотора, бака, колесной пары. Устойчивость машине обеспечит дополнительное башмачное крепление: пара «башмаков» удержит от опрокидывания.

Мотором может быть ДВС мощностью 15 кВт — японская или даже недорогая китайская модель.

Узлы мини-экскаватора

Стрелу и гидросистему можно приобрести в комплекте, и просто установить их на базу. Подобное решение избавит от многих ошибок и поиска запчастей. На всё время эксплуатации можно забыть о настройке землеройной машины. Но подобные комплекты дорого стоят, и при должном опыте домашние умельцы предпочитают изготовление всех узлов своими руками. Могут использоваться и модернизированные узлы от старой техники.

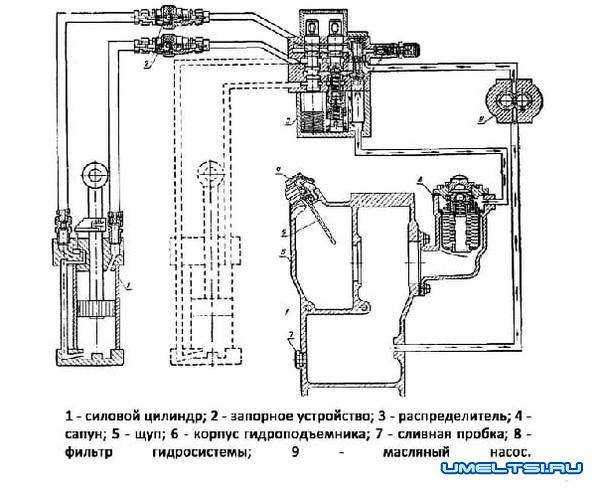

Система гидравлики

В заводских экскаваторах гидросистему составляют 4 части:

• опорно-поворотная часть;
• стрела;
• ковш;
• система управления.

При изготовлении землеройной машины своими руками можно прибегнуть к упрощенному варианту. В этом случае понадобится опорно-поворотная колонка и стрела. Колонка крепится на несущую конструкцию, роль которой может выполнить мотоблок. Чтобы самостоятельно сделать узлы, нужно иметь 4 гидроцилиндра для движения стрелы вниз и вверх, управления ковшом, поворотов. Подойдут старые гидроцилиндры от грузовых автомобилей советского производства.

Для гидропривода удобно использовать недорогой шестеренчатый насос. Это простое в использовании и ремонте, бюджетное решение. Чаще всего мастера выбирают НШ-10, совмещая его с распределителем Р-16А.

При необходимости увеличение мощности техники достигают путем одновременной установки 2 насосов с 2 распределительными узлами.

Техника в работе

Как сделать ковш

Рабочей частью машины служит ковш. Эта деталь подвергается максимальным нагрузкам, потому выдвигаются повышенные требования к качеству материала. Оптимальное решение — листовая сталь 6-9-миллиметровой толщины.

Рассчитываются по чертежам и вырезаются из стального листа отдельные заготовки, надежно свариваются между собой. Для усиления боков и днища дополнительно используются пластины из стали. Эффективность и производительность ковша повысится, если на передней части приварить прочные «клыки». Для них могут быть использованы «пальцы» гусеничных машин.

Которая может стать отличной игрушкой для развития механики у детей. Итак, будем изготавливать экскаватор из шприцов.

Нам понадобится:
— 5 шприцов на 20 кубов;- 5 шприцов на 5 кубов;- пластиковые хомуты;- гайки, шайбы и болты диаметром 4 мм;- деревянные линейки;- рейка 30х10 см;- система от капельницы.Первым делом нужно сделать стрелу из рейки. Ниже представляем чертежи и разметку.

Разрезаем линейку вдоль и проделываем два отверстия по краям.

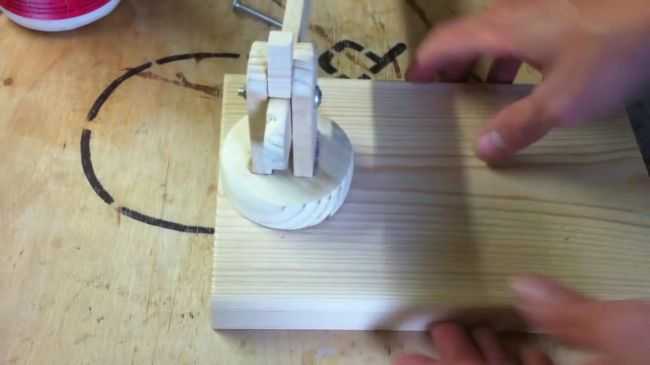

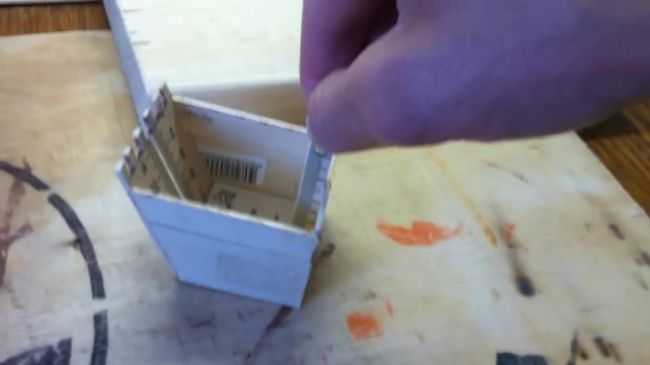

Из рейки также изготавливаем башню экскаватора.

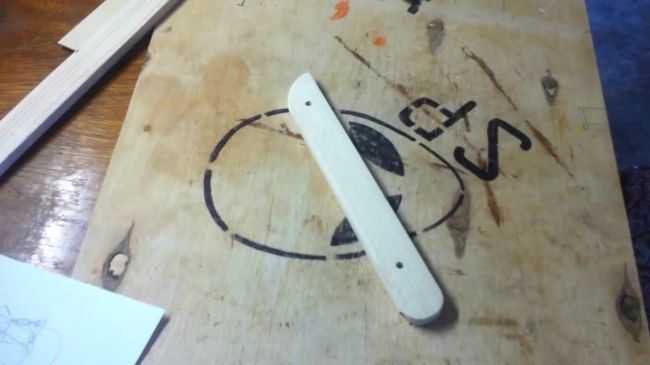

Доска толщиной 2 см будет служить станиной, поэтому вырезаем круглую заготовку, на которой будет крепиться стрела.

Приклеиваем обрезки линейки для придания необходимой толщины.

В рейке стрелы проделываем паз, в котором можно будет закрепить маленький шприц. Фиксируем шприц пластиковым хомутом.

Вы думаете, объектом хэндмэйда может стать только открытка на Новый год бабушке из Нового Уренгоя? Или самостоятельно сшитый заяц 2-х летней дочке вашего троюродного брата? А что, если мы скажем, что переделать можно все, ну разве что не жену, с которой прожито-пережито лет 20. Да, все, даже миниэкскаватор своими руками сегодня не проблема. Не верите? Читайте!

Докопаться до философского зерна

Как будет копать ваш мини экскаватор, сделанный своими руками, — это уже вопрос риторический. Но, согласитесь, собранный вами самостоятельно, он точно будет иметь право претендовать даже если и не на звание надежного помощника в хозяйстве, то уж точно на предмет вашей, теперь уже непоколебимой, гордости. Так что, дерзайте! А порадоваться чужим успехам можно на многочисленных форумах, как русскоязычных, так и иностранных.

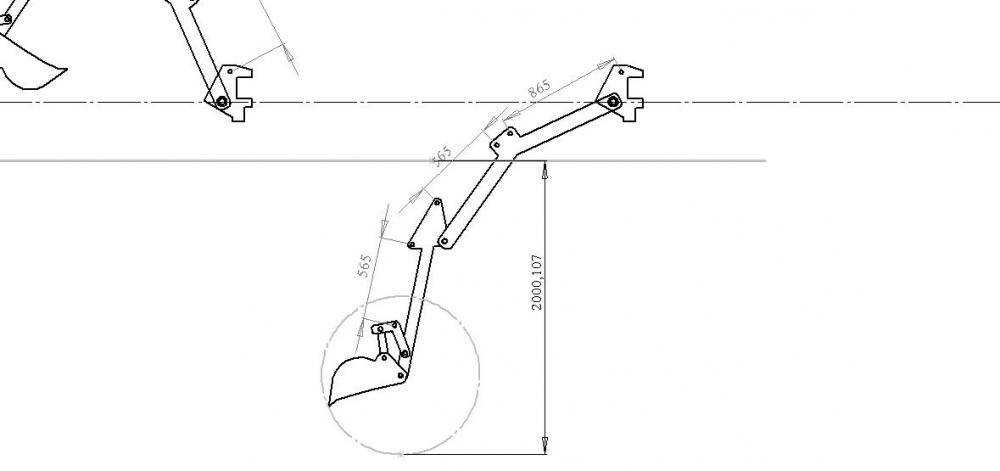

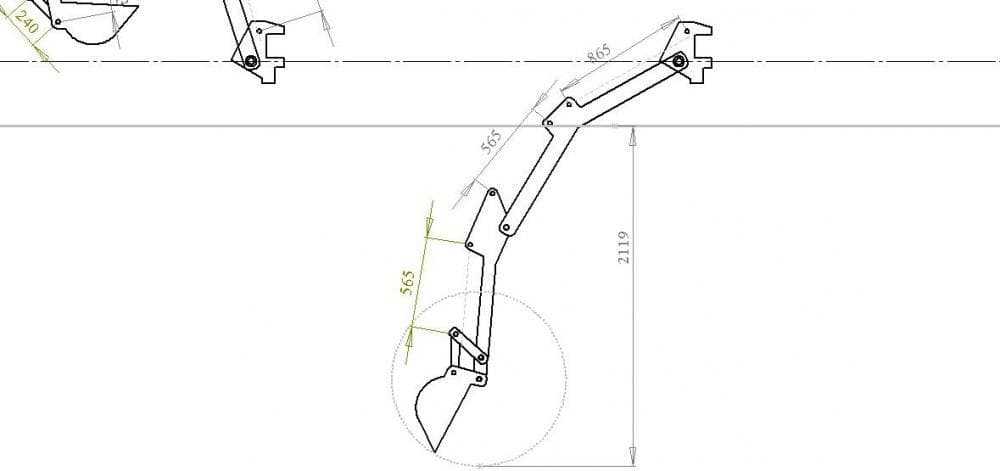

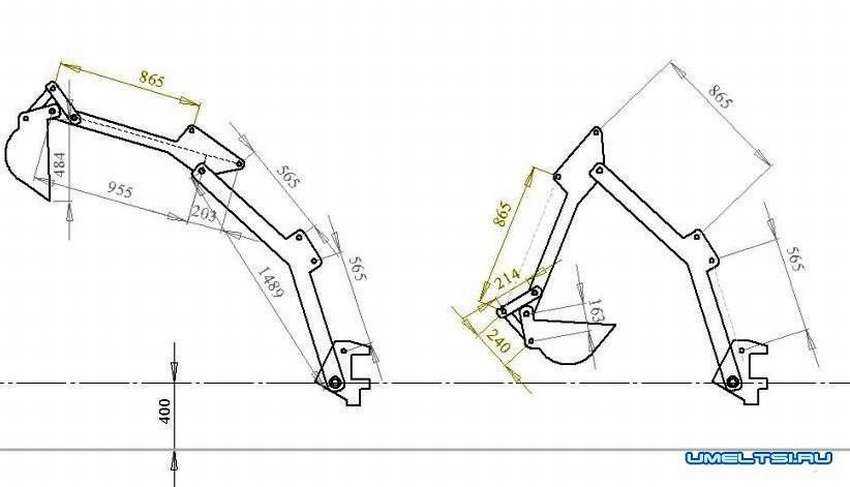

Обратная лопата – основное рабочее оборудование для разработки грунта ниже уровня стоянки экскаватора. Применяется при копании котлованов, траншей, при планировании откосов и отсыпке насыпей. Может применяться для погрузочных работ. При работе обратной лопатой грунт копают в направлении к экскаватору. Гидравлические экскаваторы с обратной лопатой могут разрабатывать грунт и выше уровня своей стоянки, правда с меньшей эффективностью чем прямая лопата.

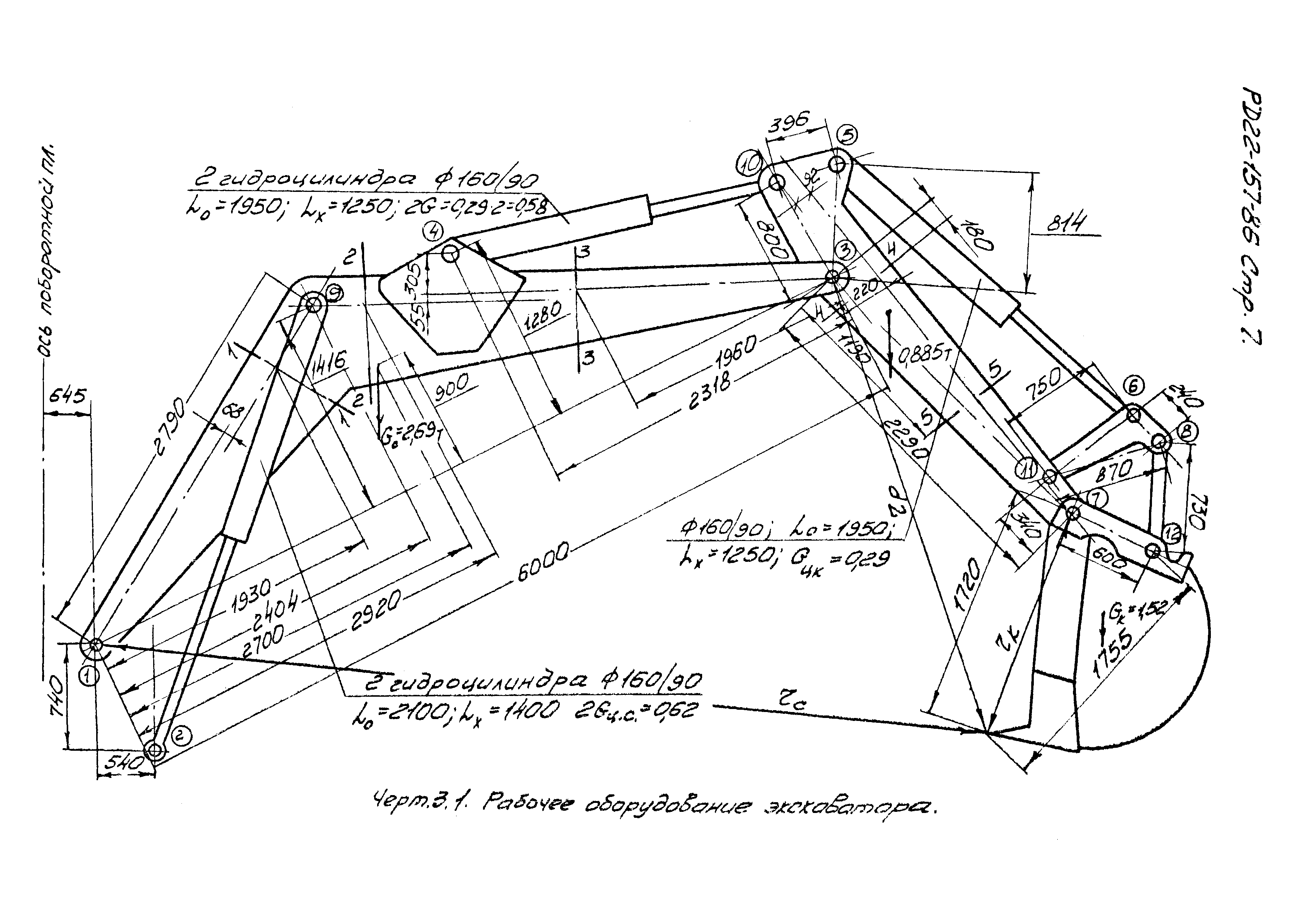

Исходные данные : Масса экскаватора, т 14,2 Ковш: тип 03 — вместимость, м3 0,8 Ходовое устройство: — тип гусеничное — давление на грунт, кПа 70 Параметры копания, м (не менее) — глубина копания 3,3 — радиус копания на уровне стоянки 7,0 — высота выгрузки 2,5 Расчетный грунт: — вид супесь — плотность, т/м 3 1,25 — удельное сопротивление копанию, кПа 115

3. Расчет параметров ковша 4. Определение линейных размеров стрелы и рукояти 5. Выбор типоразмеров гидроцилиндров 5.1 Выбор типоразмера гидроцилиндра ковша 5.2 Выбор типоразмера гидроцилиндра рукояти 5.3 Выбор типоразмера гидроцилиндра стрелы 6.Параметры насосно-силовой установки. Выбор типоразмеров насосов и первичного двигателя 7. Параметры привода поворотной платформы и выбор типоразмера гидромотора 7.1 Параметры внешнего нагружения 7.2 Сопротивление сдвигу при вращении поворотной части 7.3 Выбор типоразмера гидромотора 8.Параметры привода ходовых устройств. Выбор типоразмеров гидромоторов 9. Производительность экскаватора Список литературы

Штукатурка является быстрым и недорогим способом финишной отделки стен и потолков. Достоинств у этого метода не счесть, однако, наносить раствор вручную достаточно трудно, особенно если речь идёт об отделочных работах на большой площади. Сократить время, сэкономить материал, и при этом намного повысить производительность позволяет несложное приспособление, названное хоппер ковшом (пневмоковшом или штукатурной лопатой). Являясь, по сути, фактурным пистолетом, устройство наносит штукатурку на стены методом распыления, что даёт массу преимуществ перед традиционным мастерком и шпателем. Торговая сеть предлагает заводские модели штукатурных лопат различного объёма и назначения. Мы же, учитывая простую конструкцию приспособления, предлагаем изготовить его самостоятельно, тем более что материалы для пневмоковша чаще всего находятся прямо под рукой.

Основные узлы — что это, как их собирать и стоит ли покупать?

Найдя все необходимые чертежи, или сделав их самостоятельно, приступаем к основным узлам мини экскаватора, попутно прикинув их стоимость.

Раму мы изготовим из швеллера 8 или 10, воспользовавшись электросваркой. К полученной раме прикрепим старую балку от автомобиля, сняв с неё рессоры и пружины. Вариантом будет посадка колёс на самодельную ось. Из затрат имеем: около 12 метров швеллера, автомобильная балка, ну и ваша работа.

Манипулятор — проще изготовить двухколенный из таких же швеллеров, сваренных в прямоугольный профиль. При изготовлении манипулятора понадобится рассчитать всё, и не имея инженерных навыков сделать это будет сложно
. Поэтому возможно манипулятор лучше купить готовый
.

Из оборудования, если всё таки решите делать манипулятор сами, нужны будут станки — фрезерный, токарный, слесарный.

Стоимость готового манипулятора будет примерно на 30% меньше, чем сделать его своими руками.

Гидравлика — выбор тут широк, из насосов подойдут масляные, типов: НШ-10, НШ-32, НШ-150, насосы нужно купить, и желательно новые
. А вот цилиндры для манипулятора подойдут и б\у от МАЗа или КАМАЗа, размер 63x40x500. Для узла управления можно найти, если постараться, б\у гидрораспределитель РГС 253, МРС 70.4.

Стрелу желательно взять готовую и установить вместе с гидравликой, так как велика возможность ошибки в расчётах при проектировании этого узла. Вполне подойдёт стрела от старого погрузчика
.

Просверливаем отверстия в деталях

Как Вы уже заметили, что в деталях присутствуют части пазов, которые необходимо выпилить изнутри. Чтобы выпилить такие детали необходимо просверлить в них отверстия про помощи ручной дрели или, как по старинке проделать отверстия шилом. Кстати, диаметр отверстия должен быть не менее 1-мм иначе можно повредить элементы чертежа, которые, увы, иногда, сложно восстановить. Чтобы при просверливании отверстий не повредить Ваш рабочий стол необходимо подложить под заготовку дощечку, чтобы не повредить рабочий стол. Просверливать отверстия одному всегда трудно и поэтому попросите товарища помочь Вам в вашем деле.

Зачистка Деталей

Зачищать детали будущей поделки нужно всегда тщательно. В самом начале работы Вы уже зачищали фанеру наждачной бумагой. Сейчас Вам предстоит уже малая часть зачистки фанеры. «Среднезернистой» шкуркой зачищайте ребра деталей и заднюю часть фанеры. «Мелкозернистая» шкурка считается завершающей стадией зачистки деталей. Мелкой шкуркой лучше зачищать лицевую часть деталей. При обработке фанеры не торопитесь. Можно воспользоваться и закругленным напильником, при помощи которого удобно зачищать внутреннюю часть отверстий. Старайтесь, чтобы детали получились без заусенцев и неровностей.

Нюансы использования чужих чертежей

В случае использования готового чертежа важно обращать внимание на указанные в нем единицы измерения. Удобнее всего использовать сантиметры для точного определения размеров деталей техники, но бывают случаи, когда все замеры обозначены дюймами. Конечно, удобнее всего использовать собственные знания для составления индивидуальной схемы, которая будет соответствовать размерам и особенностям уже имеющихся в наличии запчастей

Когда же оптимальная схема будет составлена, можно смело начинать расчеты будущих затрат, учитывая инструменты и детали в наличии и те, которые еще нужно докупить для работы

Конечно, удобнее всего использовать собственные знания для составления индивидуальной схемы, которая будет соответствовать размерам и особенностям уже имеющихся в наличии запчастей. Когда же оптимальная схема будет составлена, можно смело начинать расчеты будущих затрат, учитывая инструменты и детали в наличии и те, которые еще нужно докупить для работы.

Подбираем нужные узлы

Чтобы компактный экскаватор практически ничем не уступал более тяжёлым машинам, его делают по их образцу. Соответственно самодельная модель должна иметь следующие элементы:

• Ходовая часть. При создании прицепного варианта подойдёт металлическая сварная рама и одна колёсная пара.
• Двигатель. Учитывая, что техника будет работать с тягачом, мощный силовой агрегат ставить не имеет смысла. Можно обойтись небольшим двигателем, мощностью от 6.4 КВт. Этого вполне хватит, чтобы запустить гидронасос.
• Платформа. Здесь будут расположены основные узлы и механизмы, рулевое управление и кресло оператора.
• Гидравлическая система. Сюда входят: насос, фильтр, соединительные шланги и гидрораспределители.
• Стрела с ковшом. Этот рабочий элемент можно купить в готовом виде.

МИНИ-экскаватор своими руками 11 фото

При выполнении огородных или дачных задач небольшие размеры лопаты могут не справиться с заданным объемом работ, особенно в весенний и осенний период, когда почва нуждается в перекопке. С этой задачей отлично справится мини-экскаватор, который можно собрать своими руками по чертежам из интернета, с помощью слесарного инструмента. Модель экскаватора можно сделать один раз, а пригодится она на всю жизнь.

Все закупаемые материалы для устройства обойдутся дешевле, чем покупка заводской модели.

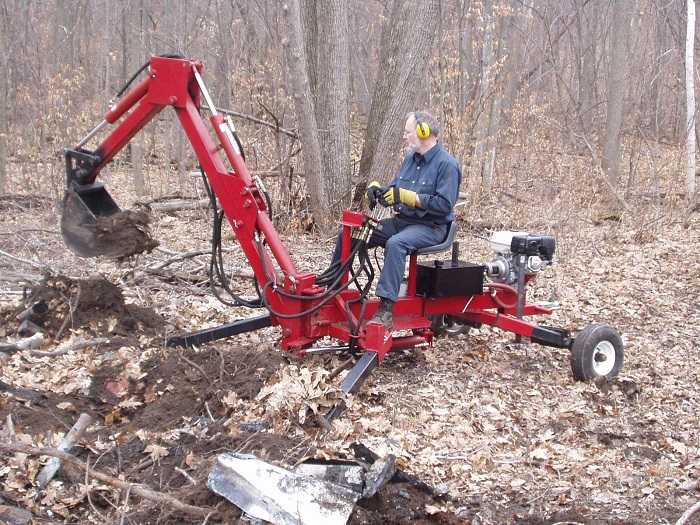

Мини-экскаватор с опорами. Первая копка.

Плюсом постройки будет лёгкость разборки и транспортировки.

Раму и колёса можно приделать от старого автомобиля.

Процесс сборки мини-экскаватора.

Нью-Йоркская самоделка. Ничем не хуже наших, стоит взять на заметку.

Интересная модель с компьютерным стулом. Каждому геймеру дать в руки экскаватор и страна будет с развитым сельским хозяйством.

Удобная модель для дачи и огорода.

Почему бы не почистить снег просто и быстро?

На «троне» мини-экскаватора удобно и работа идет.

Постройка самоделки сможет оправдать любые ожидания и вложенные средства.

Читать полностью (ссылка)

Конструктивные решения

Самодельный ручной экскаватор компонуется так же, как и заводские автомобильные модели. В такой технике присутствуют узлы:

1. Несущая рама, установленная на гусеницах от трактора или автомобильном ходу.
2. ДВС для приведения в действие гидравлики.
3. Опорно-поворотная часть.
4. Гидравлика.
5. Ковш.
6. Стрела.

Выбор ковша для экскаватора

Оптимальным решением будет установка оборудования на Т40 или создание своими руками подобного прицепа для установки на нем мотора, бака, колесной пары. Устойчивость машине обеспечит дополнительное башмачное крепление: пара «башмаков» удержит от опрокидывания.

Мотором может быть ДВС мощностью 15 кВт — японская или даже недорогая китайская модель.

Узлы мини-экскаватора

Стрелу и гидросистему можно приобрести в комплекте, и просто установить их на базу. Подобное решение избавит от многих ошибок и поиска запчастей. На всё время эксплуатации можно забыть о настройке землеройной машины. Но подобные комплекты дорого стоят, и при должном опыте домашние умельцы предпочитают изготовление всех узлов своими руками. Могут использоваться и модернизированные узлы от старой техники.

Система гидравлики

В заводских экскаваторах гидросистему составляют 4 части:

• опорно-поворотная часть;
• стрела;
• ковш;
• система управления.

При изготовлении землеройной машины своими руками можно прибегнуть к упрощенному варианту. В этом случае понадобится опорно-поворотная колонка и стрела. Колонка крепится на несущую конструкцию, роль которой может выполнить мотоблок. Чтобы самостоятельно сделать узлы, нужно иметь 4 гидроцилиндра для движения стрелы вниз и вверх, управления ковшом, поворотов. Подойдут старые гидроцилиндры от грузовых автомобилей советского производства.

Для гидропривода удобно использовать недорогой шестеренчатый насос. Это простое в использовании и ремонте, бюджетное решение. Чаще всего мастера выбирают НШ-10, совмещая его с распределителем Р-16А.

При необходимости увеличение мощности техники достигают путем одновременной установки 2 насосов с 2 распределительными узлами.

Техника в работе

Как сделать ковш

Рабочей частью машины служит ковш. Эта деталь подвергается максимальным нагрузкам, потому выдвигаются повышенные требования к качеству материала. Оптимальное решение — листовая сталь 6-9-миллиметровой толщины.

Рассчитываются по чертежам и вырезаются из стального листа отдельные заготовки, надежно свариваются между собой. Для усиления боков и днища дополнительно используются пластины из стали. Эффективность и производительность ковша повысится, если на передней части приварить прочные «клыки». Для них могут быть использованы «пальцы» гусеничных машин.

Мини экскаваторы с каждым годом становятся все более востребованными среди российских потребителей. Такая техника, несмотря на свои скромные размеры, обладает всеми функциональными возможностями своих «старших собратьев» и при этом имеет перед ними ряд преимуществ. К ним относится компактность, малый вес, экономичность, простота транспортирования к месту проведения работ и сравнительно небольшая стоимость.

Небольшие размеры позволяют использовать мини экскаваторы на ограниченном пространстве, в том числе и на закрытых помещениях, где не может работать крупногабаритная техника. Применяются они при проведении различных строительных и землеройных работ: рытье котлованов, траншей для прокладки трубопроводов и кабелей, обустройстве ландшафтного дизайна участков и т.д.

На сегодняшнем рынке спецтехники представлен большой выбор моделей мини экскаваторов иностранных производителей. Но стоимость такой техники достаточно высока и во многом зависит от известности фирмы-производителя. Поэтому для многих потребителей приобретение ее становится не по карману и альтернативным вариантом является самостоятельное изготовление мини экскаватора под свои потребности, что может значительно сэкономить расходы на его приобретение.

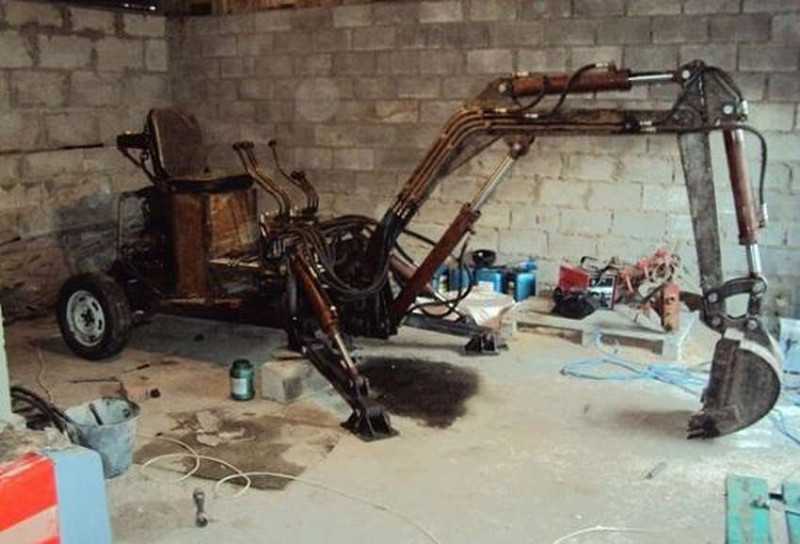

Фото самодельного мини-экскаватора
