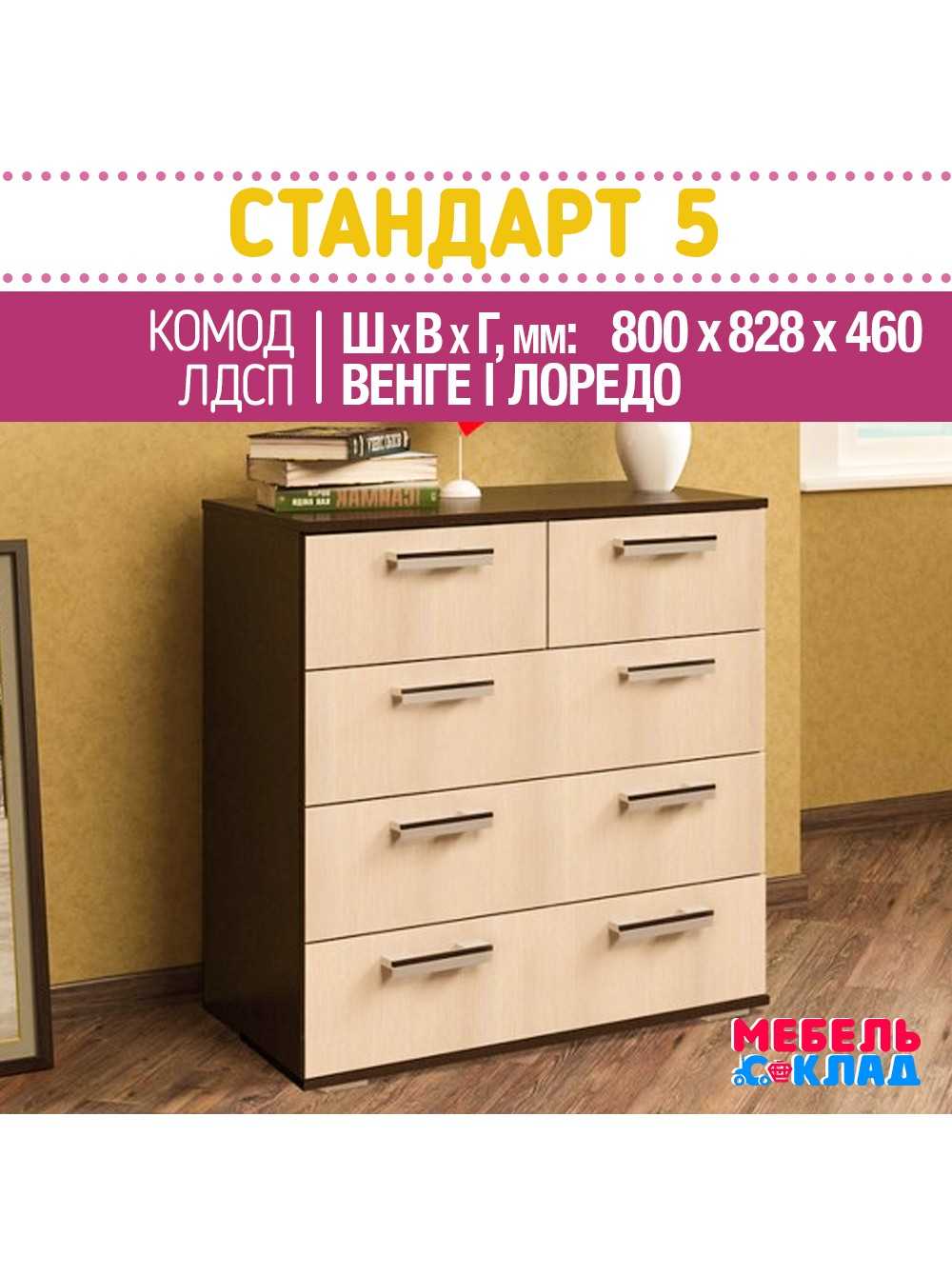

Инструкция по сборке комод стандарт 5 new

Шаг 3: Сборка корпуса

После того, как вы успешно собрали шкаф-купе и установили двери, пришло время приступить к сборке корпуса комода Стандарт 5 Нео.

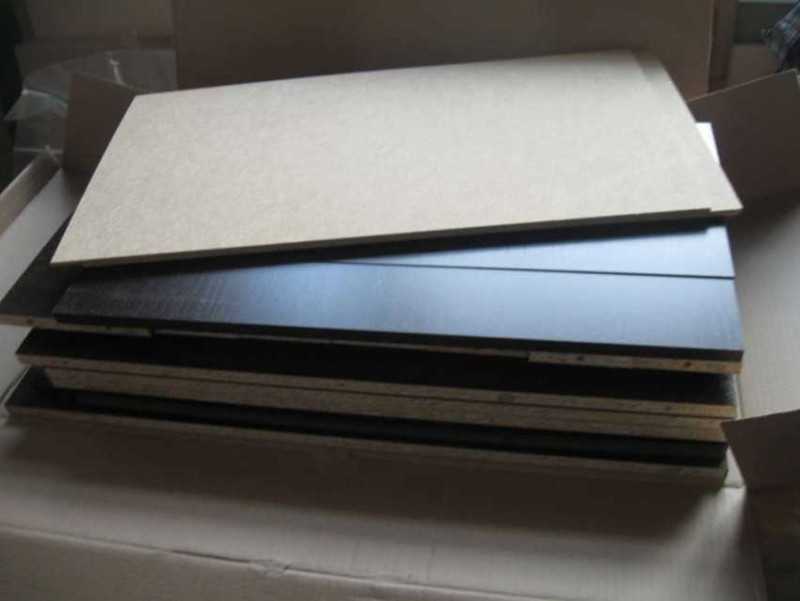

1. Распакуйте все детали комплекта и убедитесь, что у вас есть все необходимые инструменты: отвертка, молоток, гаечный ключ и т.д.

2. Сначала соберите боковые стенки комода. Подсоедините вертикальные планки к горизонтальным планкам с помощью вставных штифтов и закрепите их при помощи винтов.

3. Закрепите вертикальные планки сторон комода к планкам основания с помощью вставных штифтов и винтов.

4. Далее соберите верхнюю и нижнюю части комода, присоединив горизонтальные планки к вертикальным планкам.

5. Следующий шаг – сборка задней стенки комода. Вы можете использовать клинья и дюбеля для ее закрепления.

6. После того, как все стенки комода собраны, вставьте ящики, следуя инструкции производителя.

7. Наконец, закрепите верхний модуль комода Стандарт 5 Нео к остальным, с помощью вставных штифтов и винтов.

8. Проверьте, что все части комода правильно закреплены и не шатается.

Готово! Корпус комода Стандарт 5 Нео смонтирован и готов к использованию.

Схема и чертеж

Прежде чем приступить к изготовлению комода своими руками потребуется сделать его чертеж на бумаге. Для этого подойдут разные способы:

• Хорошим вариантом для новичков в данной сфере будет найденный в интернете готовый проект. Здесь не потребуется что-то менять, достаточно будет закупить необходимое количество материалов и подготовить инструменты.
• Нарисовать схему мебельного предмета от руки. Этот способ подойдет профессиональным мебельщикам, которые умеют самостоятельно делать расчет необходимых деталей и рисовать схемы в разных проекциях.
• Заказать чертеж с деталировкой и торцовкой в специализированной компании. Это самый простой, но дорогой вид изготовления мебели своими руками. Зато, вам не потребуется тратить время на выбор и покупку материалов. Так как в компании все детали будут сделаны из выбранного вами ЛДСП, МДФ или другого пиломатериала.

Совет: при составлении чертежа комода важно заранее определиться с его высотой, глубиной и шириной. Также заранее потребуется подобрать необходимое количество выдвижных ящиков

Подготовка и сборка комода

Чтобы начать сборку, нужно подготовить материалы. По чертежу доски необходимого размера распиливают лобзиком.

Если такого опыта нет ни в одном строительном магазине, то можно заказать доски нужного размера.

Когда все детали нужного размера будут в наличии, можно приступать к сборке:

На каждой детали отметьте места крепления. Сделайте это с помощью линейки / рулетки

Важно, чтобы на каждой идентичной детали точки крепления полностью совпадали друг с другом

По полученным отметкам смонтируйте комод на саморезы.

• Корзина для хлеба своими руками: пошаговый мастер-класс изготовления и советы, как украсить деревянную модель (105 фото + видео)

• Стульчик для кормления своими руками: интересные чертежи и проекты, как сделать удобный и функциональный детский стульчик (120 фото-идей)

• Встроенный шкаф своими руками — 115 фото оригинальных идей и видео-советы по созданию моделей встроенных шкафов

Отметьте место для направляющих. Первая направляющая должна быть отмечена снизу дна (внутренняя часть комода): отступите на 30 мм и отметьте первую точку крепления (ищите 4 точки на направляющей с каждой стороны).

точки крепления остальных направляющих необходимо найти по формуле: Высота ящика (передняя) + 3 мм — 25 мм.

Сборка бортов и дна ящиков. Отметьте точки подключения, подключите.

Вторую часть полозьев прикрутите ко дну ящиков. Вставьте ящики в комод, проверьте плавность хода. Прикрутите заднюю часть комода. Установите фурнитуру (ручки и украшения ящиков).

• Угловой шкаф-купе своими руками: 80 фото-идей и видео-описание, как и из чего сделать шкаф-купе. Основные этапы обработки и лучшие дизайн-проекты

• Шкаф-купе на балкон своими руками — 80 фото как сделать балконный шкаф-купе из различных материалов своими руками

• Шкаф-купе своими руками: подробное описание, как сделать и собрать шкаф-купе своими руками в домашних условиях (110 фото + видео)

Сборку сделать несложно. Самое главное — точность и правильность расчетов. Если все стежки выполнены правильно, у вас получится хороший предмет мебели желаемого цвета и формы.

Общие основы и правила

Этот универсальный предмет мебели очень удобен, с точки зрения того, что там можно спрятать много полезных вещей на свое усмотрение и для него нужно совсем мало места. Однако это зависит от того, какой вариант предпочитается. Современный рынок предлагает покупателю разнообразные стили и расцветки на любой вкус, например, модели Камелия, Грация, Пекин, Гранд, Рондо. Можно купить недорогой комод в сдержанном стиле или вычурный в виде вневременной классики. Но какой бы вариант ни был выбран, предмет нужно будет собрать.

Комоды Турин new и иные могут быть стационарными и мобильными. Последние модели, к примеру, Matrix, обустроены роликами со стопорами, их можно ориентировать в различные пространственные направления в помещении. Есть такие их группы:

• стеновые (будут у стены);
• подвесные (их возможно укреплять, к примеру, с поддержкой обычного кронштейна);
• сторонные (находятся вблизи мебели);
• островные (используются в качестве разделения).

Принципиально помнить, что перед тем, как начать собирать, нужно:

• Распаковать набор.
• Отыскать памятку по сборке.
• Выяснить присутствие всех компонентов.

Как собрать комод

Прежде, чем переходить к точной схеме с последовательной инструкцией, необходимо учесть общие принципы.

Сначала соберите базовый корпус предмета, а потом – остальные детали.

Любую мебель, особенно крупногабаритную лучше начинать собирать с самых больших деталей, продолжая по уменьшению

В нашем случае — сперва основной корпус, затем — крепление выдвижных ящиков и другие мелкие аспекты.
Работайте исключительно на ровной поверхности во избежание проблем соотношения частей корпуса между собой.
Застелите пол защитным материалом, чтобы уберечь от царапин как мебель, так и саму рабочую поверхность.
Некоторые материалы могут оказаться хрупкими, именно потому нужно выполнять все действия осторожно — неспешно затягивать болты, не ронять комплектующие и т.д.. Затягивать болты нужно плотно, но не сильно

Затягивать болты нужно плотно, но не сильно.

Рекомендации

Человек, не являющийся профессионалом, быстро и легко соберет комод, придерживаясь общих рекомендаций:

• Сборку начинают «от большего – к меньшему»: сначала собирают главный корпус конструкции, а потом крепятся детали.
• Чтобы исключить перекосы, комодную сборку производят на горизонтальной поверхности.
• Рабочую зону накрывают материалом или пленкой, чтобы не запачкать и не повредить детали комода.
• Нельзя слишком сильно закреплять болты, чтобы избежать трещин в элементах изделия.

Если комод предполагает дополнительные детали (зеркала, пеленальную поверхность), то инструкция по сборке не поменяется, появится пара новых пунктов. Дополнительные элементы крепятся на готовое изделие при помощи шуруповерта.

Как рассчитать и сделать комод своими руками

Конструкция мебели должна быть практичной и долговечной. Производителями предлагается масса выдвижных систем, которые можно использовать для оснащения ящиков. Если опыта самостоятельного проектирования и сборки корпусной мебели у вас не так много рекомендую остановиться на следующих материалах и комплектующих:

• Корпус изделия, короб ящиков будет изготовлен из ламинированного ДСП толщиной 16 мм. В качестве кромки открытых торцов используется меламиновая лента или ПВХ толщиной 0,4-1 мм. Задняя стенка и днище ящиков – из ДВП, можно крепить внахлест, на мелкие гвозди или вставлять в паз.
• В бюджетных вариантах столешница комода своими руками и фасады также делают из ламинированного ДСП, только с более «серьезной» износостойкой кромкой по периметру – ПВХ толщиной 2 мм. Комод будет смотреться дорогим дизайнерским изделием, если столешница и фасады будут изготовлены из массива, фрезерованного МДФ, глянцевого материала – акрила или пластика.
• Роликовые направляющие уже отжили свое. Лучше использовать шариковые направляющие для ящиков, их ход намного плавней, а грузоподъемность – выше. Не рекомендуют делать комоды своими руками с шариковыми направляющими шире одного метра. Если ящики глубокие, следует усилить днище ребром жесткости.

Усиление широких и глубоких ящиков

Узкие высокие комоды, а также те, которые будут устанавливаться в детскую комнату, в обязательном порядке крепят к стене. Все дело в смещении центра тяжести при открытии загруженных ящиков. Если, допустим, ребенок выдвинет все ящики одновременно – комод может опрокинуться прямо на него. Страшно подумать о последствиях. Поэтому в конструкции корпуса следует на этапе проектирования предусмотреть ребро жесткости вдоль задней стенки, за которое можно закрепиться к стене незаметно.

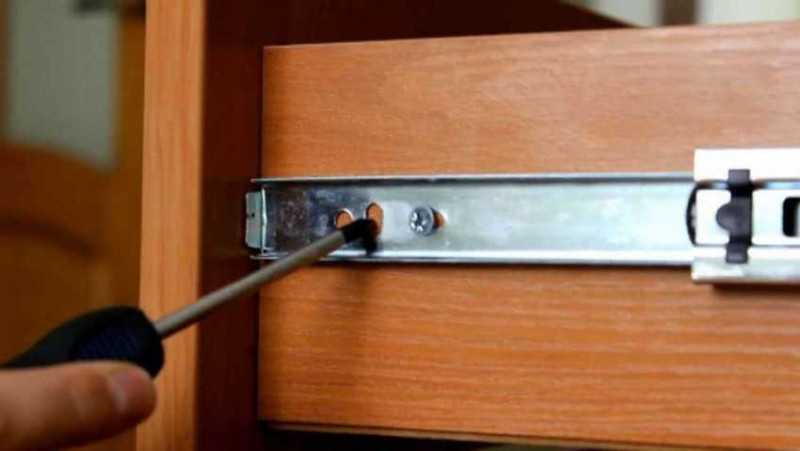

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Какие инструменты нужны для сборки комода

Чтобы добиться быстрого и хорошего результата для сборки комода в инструкции предлагается запастись инструментами. В этом списке нет профессиональных специфических приспособлений, все найдется в каждом доме.

В числе необходимых инструментов:

• Шуруповерт — можно воспользоваться и отверткой, однако шуруповерт значительно снизит временные затраты на этом этапе работы;
• Молоток — этот инструмент потребуется для крепления задней стенки комода;
• Плоскогубцы;
• Рулетка;
• Карандаш.

В некоторых случаях может пригодиться дрель с набором сверл. Это случается редко, так как большинство мебельных предприятий выпускают комплекты мебели с уже готовыми вырезами для крепежа.

Как сделать комод с гладильной доской своими руками

Если вы цените функциональность во всем, обратите внимание на новинки 2020 года: комод с гладильной доской. сделать такую ​​модель довольно просто

Готовую верхнюю часть гладильной доски можно использовать, освободив ее от ножек

сделать такую ​​модель довольно просто. Готовую верхнюю часть гладильной доски можно использовать, освободив ее от ножек.

Готовим 4 палочки. Боковые стенки могут быть из ДСП или даже картона. Крепим стенки к бокам к ножкам.

Делаем заднюю стенку и заднюю стенку. Ставим отметки в местах, где будут размещаться ящики.

Стены можно обработать краской, в технике декупаж или даже оклеить тканью. Наклеиваем нашу вкладку сверху.

Вы можете сделать складную кромку гладильной доски, которая складывается при необходимости.

Общие основы и правила

Этот универсальный предмет мебели очень удобен, с точки зрения того, что там можно спрятать много полезных вещей на свое усмотрение и для него нужно совсем мало места. Однако это зависит от того, какой вариант предпочитается. Современный рынок предлагает покупателю разнообразные стили и расцветки на любой вкус, например, модели Камелия, Грация, Пекин, Гранд, Рондо. Можно купить недорогой комод в сдержанном стиле или вычурный в виде вневременной классики. Но какой бы вариант ни был выбран, предмет нужно будет собрать.

Комоды Турин new и иные могут быть стационарными и мобильными. Последние модели, к примеру, Matrix, обустроены роликами со стопорами, их можно ориентировать в различные пространственные направления в помещении. Есть такие их группы:

• стеновые (будут у стены);
• подвесные (их возможно укреплять, к примеру, с поддержкой обычного кронштейна);
• сторонные (находятся вблизи мебели);
• островные (используются в качестве разделения).

Принципиально помнить, что перед тем, как начать собирать, нужно:

• Распаковать набор.
• Отыскать памятку по сборке.
• Выяснить присутствие всех компонентов.

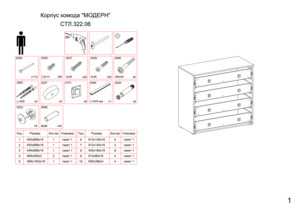

Разработанная схема сборки комода

Перед началом работ в модели венге или же иного цвета нужно выяснить присутствие всех частей. Руководство на отдельном листе должно содержать список того, что в упаковке. В том случае, если чего-то не хватает, следует незамедлительно обратиться в магазин, где была приобретена вещь.

Необходимым этапом сборки считается проверка изделия на присутствие всех важных элементов. Это следует проводить на этапе передачи комода от торговца клиенту, так как в противном случае обосновать неполную комплектацию изделия будет непросто. В том случае, если всё на месте, можно начинать сборку в любое удобное время. Вот инструкция пошагово:

Прочесть руководство. Если при упаковке мебели его не положили, возможно пользоваться советами из иных источников.
Вначале надо собрать каркас. С поддержкой стальных уголков крепится нижний конец. Они еще применяются для соединения боковых стен. Винты используются для крепления составляющих. Прежде всего требуется завинчивать их отвёрткой, что ускорит процесс.
В горизонтальных звеньях просверлить отверстия для закрепления крышки. В качестве зажимов используют винты поперечником 4 мм.
Сложить части, как предписано в инструкции, и ввести их в рамку

Особенное внимание требуется уделить монтажу направляющих, по которым станут передвигаться ящики. Перед их монтажом нужно выяснить точность измерений.
Прикрепить заднюю крышку. Нередко для этого используют ДВП или же фанеру

Для её фиксации мастера в основном используют гвозди. Но чтобы сделать неопасное крепление, надо применять винты.

Нередко для этого используют ДВП или же фанеру. Для её фиксации мастера в основном используют гвозди. Но чтобы сделать неопасное крепление, надо применять винты.

На последнем этапе выполняется установка ручек на ящики и иных декоративных составляющих.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

• Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
• Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Комод Стандарт 6 (БТС)

Стильный, практичный и удобный в эксплуатации, классический комод «Стандарт 6» оснащен четырьмя вместительными выдвижными ящиками одинаковой вместимости. Благодаря своему привлекательному внешнему виду, этот комод способен гармонично вписаться в интерьер практически любого стиля, начиная от классики и заканчивая модерном.

Тип направляющих ящиков — Роликовые

Габаритная ширина — 882 мм

Габаритная высота — 920 мм

Габаритная глубина — 460 мм

При заказе менее 100 000 руб. — 700 руб. При заказе свыше 100 000 руб. — бесплатная доставка

Минимальная стоимость доставки по Нижегородской области — 1300 руб.

Сборка 12-20% от стоимости заказа. Минимальная стоимость сборки по городу 1000 руб., по области 1300 руб.

При получении, или предоплата. Оплатить товар вы можете при получении наличными деньгами нашему курьеру. Можете оплатить по счету (в любом банке), который выставит вам наш менеджер. На некоторый товар требуется минимальная предоплата – 3000 руб..

Гарантия на мебель 1-3 года (зависит от фабрики производителя) – уточняйте у наших менеджеров.

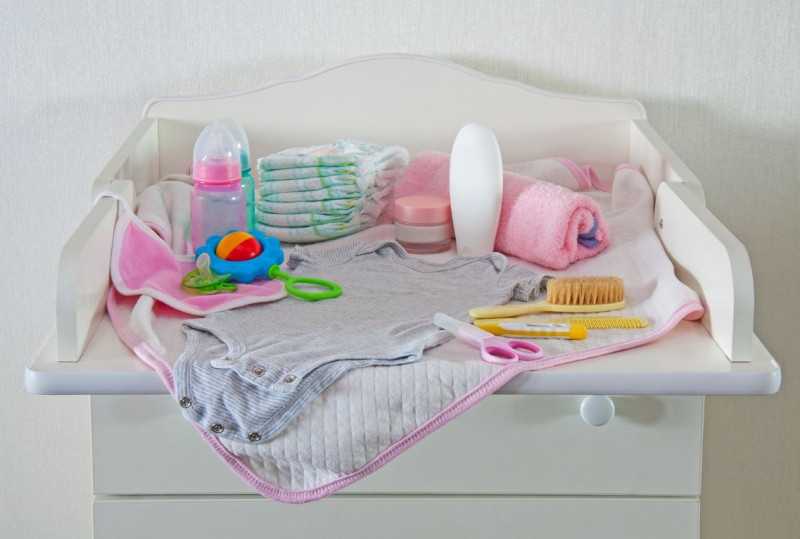

Чертеж комода с пеленальным столиком

Крышка комода размером от 600х450мм уже может рассматриваться как самостоятельная рабочая поверхность. Ее можно увеличить за счет откидной части. Упором может служить верхний ящик.

В случае пеленального столика нужна большая надежность, а также ограничивающие бортики по бокам. Конструкция пеленального столика может быть съемной или встроенной.

Также пеленальный столик можно сделать своими руками в виде полки с откидным фасадом. Так вы получите дополнительную стойку с полками для хранения всяких детских средств. Лучше всего ее навесить на стену, дополнительно прикрепив к столешнице комода.

А можно сразу сделать комод с пеленальным столиком своими руками.

Чертеж в основе своей будет схож с рассмотренным выше комодом с откидным зеркалом. Только крышка будет откидываться не к стене, а от нее. И закреплена на сквозные стяжки к боковым бортикам.

Этапы сборки

После первичного осмотра на предмет дефектов, а также оборудования рабочего места светом и инструментами, необходимо:

• мысленно составить план действий руководствуясь принципом “от большого – к малому”;
• начинаем с формирования основного корпуса — каркаса всей конструкции;
• далее необходимо собрать ящики;
• следующим этапом станет разметка монтаж выдвижных механизмов для ящиков;
• после чего потребуется правильно расположить все крепежи;
• теперь — фасады для ящиков и установка ручек;
• заключительным этапом станет верхняя часть комода.

Сборка основания комода

Обратите внимание на то, как предусмотрена постановка на пол. Иногда могут использоваться колесики, которые необходимо крепить отдельными саморезами

В других случаях установлены ножки, или комод стоит на цокольных сплошных планках.

Именно с этого элемента и следует начать процесс, чтобы сразу придать механизму устойчивости.

Сборка корпуса комода

Для того, чтобы корпус был прочным и надежным — необходимо зафиксировать все стенки при помощи стягивающих винтов. Задняя часть комода как правило повернута к стене комнаты, а потому часто делается из тонких материалов, для ее крепежа будет достаточно гвоздей.

Сначала соберите корпус комода.

Если конкретно ваша конструкция предусматривает поперечные планки – их также следует монтировать на данном этапе. Для обеспечения ровной поверхности и максимального соответствия сторон между собой рекомендуется проверить результат установки уровнем.

Сборка выдвижных ящиков

Правильность сборки ящика для комода обусловлена как точностью замеров, так и аккуратностью монтажа всей конструкции. Для большего удобства следует сразу разделить все составляющие на отдельные стопки, чтобы не запутаться.

Сперва мы берем короткие саморезы (25-35мм) и соединяем ими корпус. Затем саморезами чуть длиннее (40-50мм) прикрепляем дно. Желательно завершить монтаж ящиков креплением фасадов при помощи саморезов.

Стандартная сборка комода – довольно несложное дело.

Но лучше провести данную процедуру после установки роликовых направляющих, по которым будет двигаться ящик. Так вы обезопасите себя от неточностей и ошибок.

Установка направляющих

Залог тихого и плавного движения всех элементов комода – правильная установка направляющих элементов (шариковых или роликовых). Точные замеры при помощи рулетки необходимы, чтобы ящики выдвигались, ничего не задевая и не создавая дополнительного шума.

Первоначально необходимо закрепить полозы на внутренней части самого комода, затем направляющие — на внешней части ящиков. Для успешной фиксации понадобятся саморезы небольшой длины (не более 30мм).

Если проделанная работа прошла успешно и все ящики правильно расположены — остается только прикрепить к ним фасады и ручки. Вы можете использовать гвозди, саморезы или даже крепкий двусторонний скотч.

Необходимые инструменты для сборки комода стандарт 5 нет

Для успешной сборки комода стандарт 5 нет необходимо иметь следующие инструменты:

1. Отвертки разных размеров: крестовая и плоская.
2. Ключи для мебели или набор гаечных ключей различных размеров.
3. Резиновый молоток для сборки и распаковки частей комода.
4. Рулетка или линейка для измерения и выравнивания деталей.
5. Нивелир для проверки горизонтальности и вертикальности комода.
6. Ответвительный ключ или пассатижи для снятия защитной пленки и закрепления деталей.

Обязательно убедитесь, что все инструменты находятся в хорошем состоянии и готовы к использованию перед началом сборки комода стандарт 5 нет. В случае обнаружения повреждений инструментов, замените их или исправьте перед началом работы.

Разработанная схема сборки комода

Перед началом работ в модели венге или же иного цвета нужно выяснить присутствие всех частей. Руководство на отдельном листе должно содержать список того, что в упаковке. В том случае, если чего-то не хватает, следует незамедлительно обратиться в магазин, где была приобретена вещь.

Необходимым этапом сборки считается проверка изделия на присутствие всех важных элементов. Это следует проводить на этапе передачи комода от торговца клиенту, так как в противном случае обосновать неполную комплектацию изделия будет непросто. В том случае, если всё на месте, можно начинать сборку в любое удобное время. Вот инструкция пошагово:

Прочесть руководство. Если при упаковке мебели его не положили, возможно пользоваться советами из иных источников.
Вначале надо собрать каркас. С поддержкой стальных уголков крепится нижний конец. Они еще применяются для соединения боковых стен. Винты используются для крепления составляющих. Прежде всего требуется завинчивать их отвёрткой, что ускорит процесс.
В горизонтальных звеньях просверлить отверстия для закрепления крышки. В качестве зажимов используют винты поперечником 4 мм.
Сложить части, как предписано в инструкции, и ввести их в рамку

Особенное внимание требуется уделить монтажу направляющих, по которым станут передвигаться ящики. Перед их монтажом нужно выяснить точность измерений.
Прикрепить заднюю крышку

Нередко для этого используют ДВП или же фанеру. Для её фиксации мастера в основном используют гвозди. Но чтобы сделать неопасное крепление, надо применять винты.

На последнем этапе выполняется установка ручек на ящики и иных декоративных составляющих.
