Как собрать кпп газель некст нового образца: подробная инструкция

Механизм МКПП

5-ти ступенчатая коробка переключения передач это – шестерёнчатый редуктор, который передаёт крутящий момент от двигателя к колёсам. Новая коробка передач имеет:

2 кратера соединенные болтами;
первичный, промежуточный, вторичный вал. Первый и второй механизмы соединены с карданом и коленвалом.

Внешний вид МКПП на Газель NEXT

Промежуточный вал имеет зубцы первой и задней передач, а также блок с шестерней и привод спидометра:

- синхронизаторы;
- составные части крепления скоростей;
- блокиратор единой активизации передач;
- устройство для гашения колебаний.

Смотрите в видео: Ремонт КПП на Газель Next.

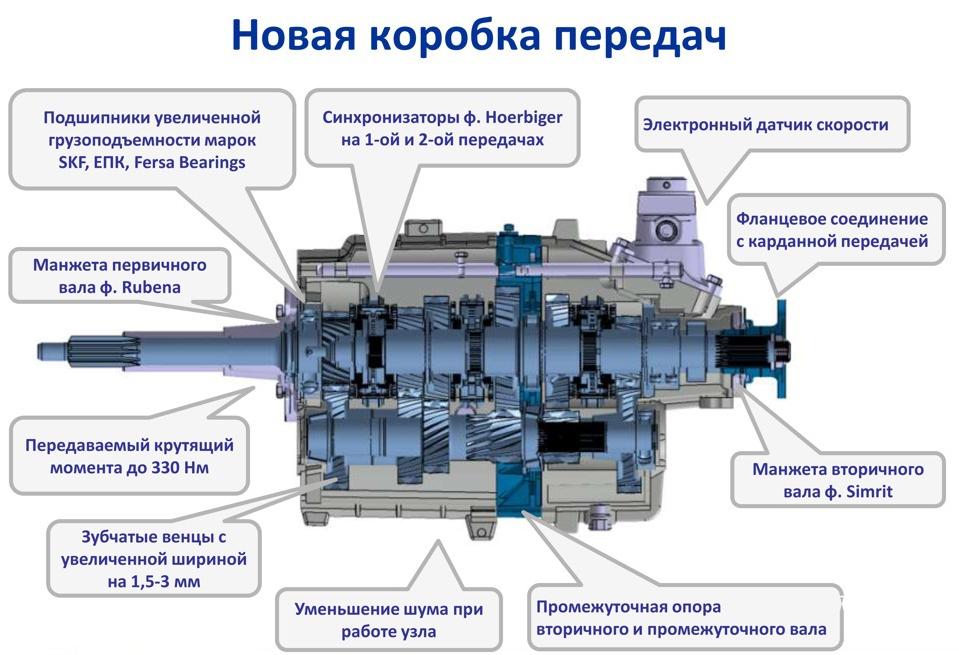

В 2016 г. разработчики при усовершенствовании Газели Некст, немного изменили устройство редуктора:

изменение ширины зубчатых венцов;
поставили промежуточную пластину второго и промежуточного вала;
подшипники поставили улучшенного качества для увеличенной грузоподъемности;
фланцевый контакт карданной передачи.
Синхронизаторы фирмы Hoerbiger.
Ручка-джойстик.

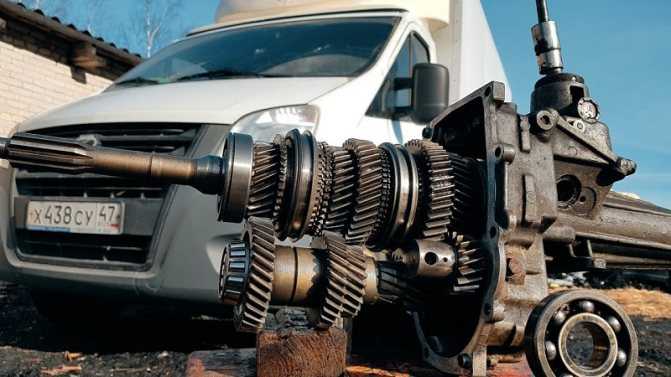

Так выглядит редуктор Газель Next

А также конструктора усилили задний мост для грузоподъемности, при всем этом стоит китайский дизельный силовой агрегат.

Эта модернизация дала положительный результат — высокая надежность, повышенный ресурс, передача крутящего момента 330НМ.

Внешний вид силовой установки Газель Next

При первом осмотре автомобиля, специалистами даются рекомендации, как лучше сделать обкат машины, при каких оборотах следует переключение скорости. Многие автолюбители не обращают на этот факт внимания, поскольку все считают себя профессионалами. В итоге с коробкой случается проблема – она шумит, стучит, ведет себя неправильно.

Ремонт КПП Газель (5 ступенчатая) своими руками

Ремонт КПП Газель — сложное мероприятие, к которому необходимо подготовиться заранее. Коробка передач функционирует за счет передачи крутящего момента на колеса с вала мотора. Стоит понимать, что малейший сбой в функционировании раздаточной коробки может угрожать вашей безопасности. Если поблизости не оказалось СТО, вы можете провести ремонт неисправности своими руками. Если строго следовать пошаговой инструкции, даже начинающий автомобилист сможет без проблем провести данную процедуру.

Какие существуют неисправности КПП Газели

КПП Газели по праву считаются одними из самых надежных и долговечных, но даже они могут прийти в негодность из-за высоких нагрузок. Для того, чтобы замена КПП Газель прошла без сучка и задоринки, вы должны знать матчасть авто, изучить схемы, быть аккуратными и терпеливыми, а также следовать правилам техники безопасности и понимать принцип работы в коробке передач Газель 4х4.

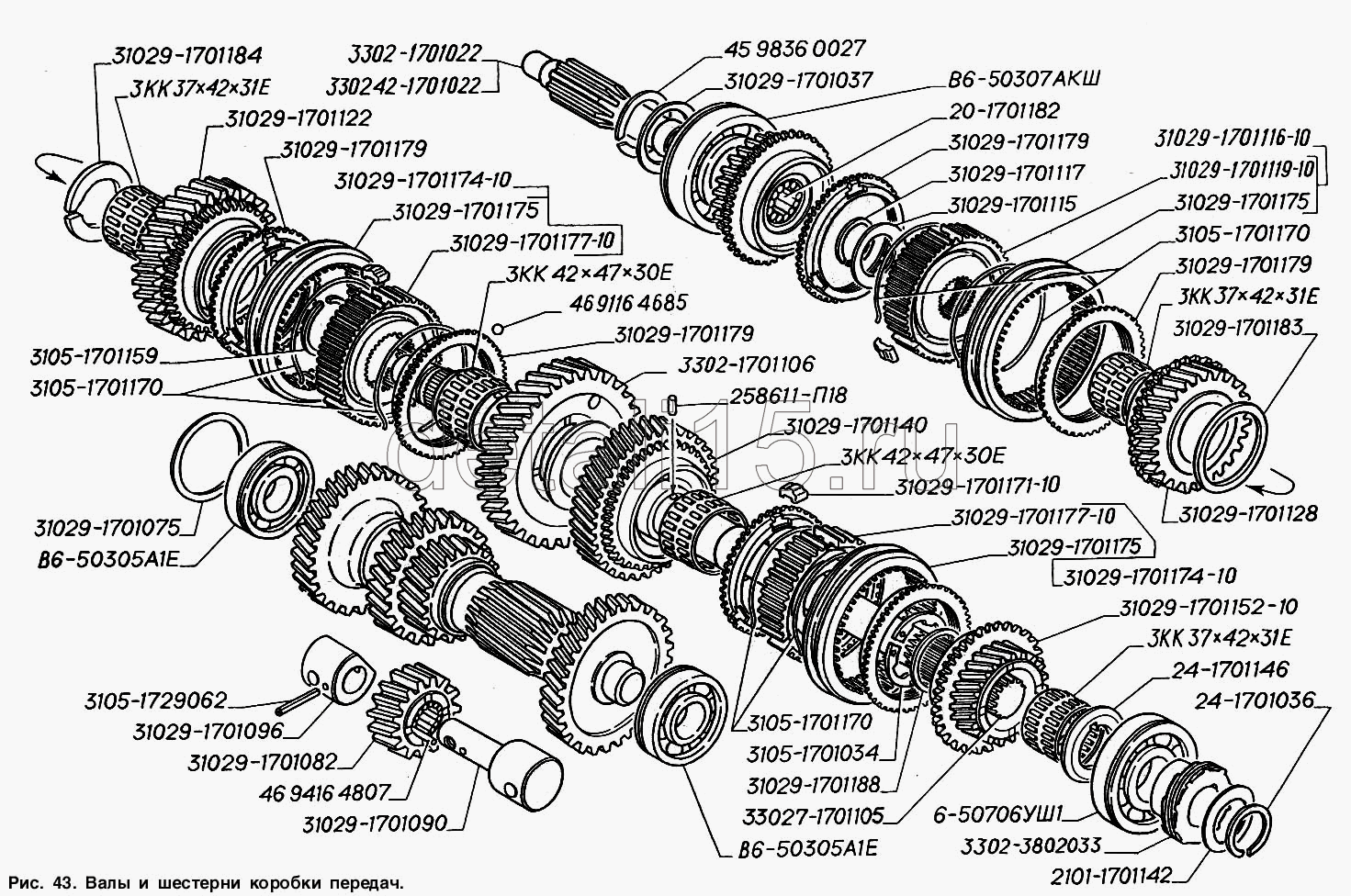

Схема КПП

Ремонт Газели может потребоваться в отдельных случаях:

затруднение переключения передач. Такая загвоздка возникает из-за отсутствия жидкости в цилиндре или из-за присутствия воздуха в гидроприводе. Помимо этого, можно проверить стопорные болты, которые часто нуждаются в дополнительной затяжке, а также промежуточный вал КПП. Вы можете наблюдать, как устройство дергается на нейтралке, а также воет коробка. Еще один признак — на 4 передаче, пятой или второй устройство издает вой, много шума;

включение КПП происходит с шумом и треском при запуске. В этом случае на раздаточной коробке могло износиться блокирующее кольцо синхронизатора или деформироваться. Также проверьте коробку отбора мощности. Желательно заменить блокирующее кольцо или коробку отбора мощности, а, чтобы новый элемент без проблем притерся, используйте притирочную пасту. Помимо этого, проверьте состояние первичного вала, как работает ступка, не шумела ли машина на нейтрале;

произвольное выключение МКПП

Если вы обратили внимание на такую неполадку, первым делом проверьте крепежные гайки к картеру сцепления, а также в каком состоянии находится газель кулиса КПП. Помимо этого, износиться могли муфты (стертые зубцы), а также фиксирующие пружины (они могут как износиться, так и ослабиться). Еще от вас может потребоваться регулировка промежуточного вала и первичного вала;

Еще от вас может потребоваться регулировка промежуточного вала и первичного вала;

появление посторонних шумов. Для того чтобы от них избавиться необходимо заменить подшипники или поврежденные шестерни, долить масла в картер или проверить его соосность с коленчатым валом.

Как заменить коробку передач на Газели

Как снять коробку? Замена КПП проводится на эстакаде или смотровой яме. Для начала вылейте масло из картера. Теперь снимаем кардан. Для этого вооружитесь надфилем и поставьте насечку на соединительном узле и продолжении коробки передач на газели. Теперь снимите крепеж опоры с помощью ключей на тринадцать и двенадцать. Ключами на семнадцать и четырнадцать снимаем фиксацию кардана к фланцу шестеренки главной передачи. Извлекаем хвостовик и просовываем ветошь в отверстие. Теперь нам нужно достать рычаг для установки КПП. Для этого избавляемся от чехла и верхушки рычага внутри кабины, разжимаем втулку, снимаем резиновую подушку, уплотнитель пола и чехол, колпак и сам рычаг.

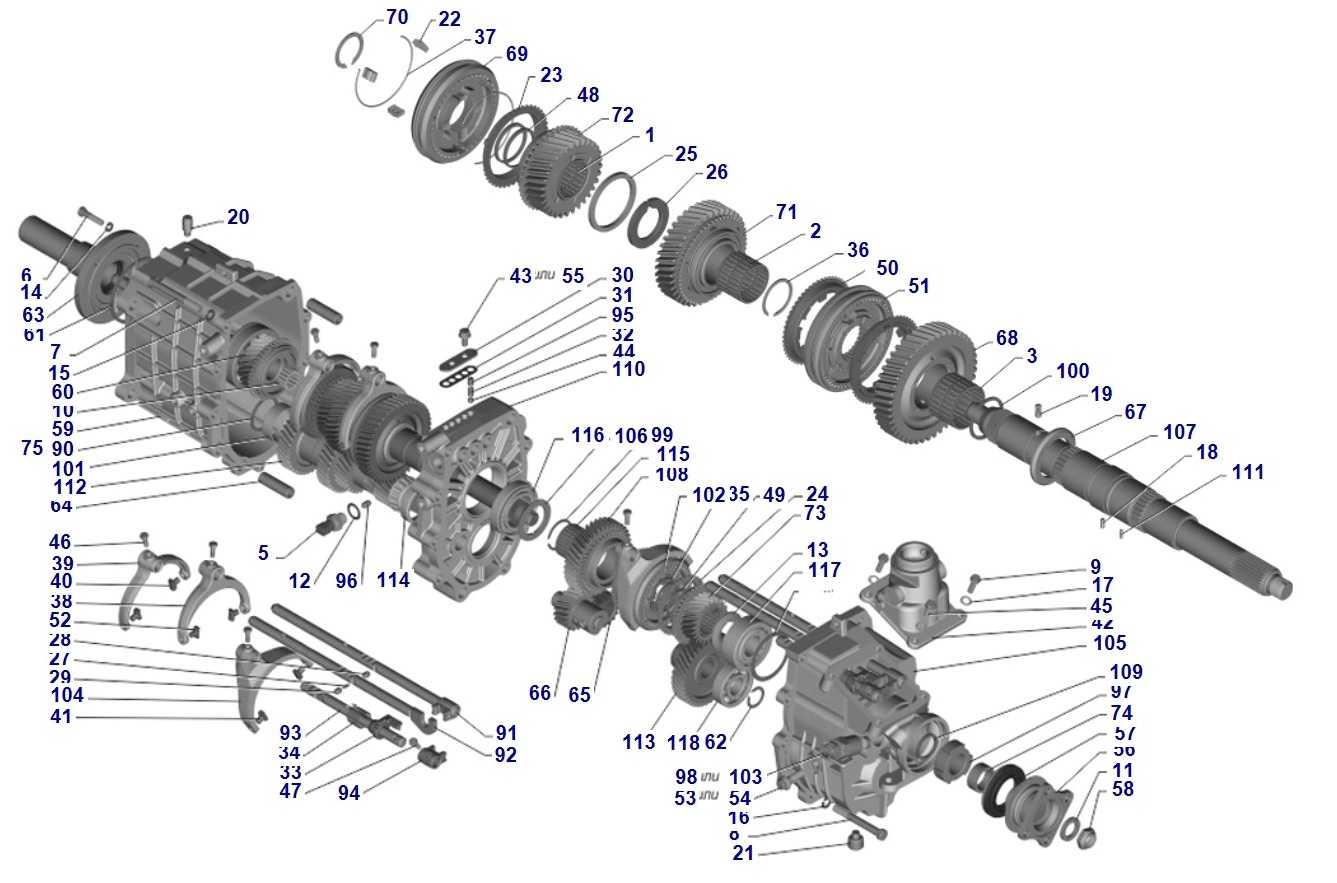

Схемы устройства:

Далее отключаем спидометр от трансмиссии вместе с выключателем заднего света. Теперь можно снимать коробку раздаточную. Как разобрать картер КПП? Для этого избавьтесь от фиксации приемных труб и кронштейна, отсоедините трансмиссию от картера сцепления, создайте защиту из деревянного чурбана для головки блока. Переходим к снятию поперечной фиксации раздатки и извлекаем устройство. Будьте аккуратны, поскольку его вес может достигать 30 кг. Установите новый элемент. Действуйте аккуратно, чтобы не повредить ступенчатую раздаточную коробку или не упустить ее.

https://youtube.com/watch?v=0dGVgSrGs6Q

Теперь приступаем к сборке КПП Газели. Сборка коробки осуществляется в обратном порядке

Обратите внимание на то, что валы необходимо устанавливать одновременно, для этого заранее перевяжите их. Проведите осмотр первичного вала, хвостовика, втулки, картера, вторичного вала и все шестерни. Вымойте их в керосине или дизельном топливе

Если есть следы от ржавчины, отшлифуйте. Крепежные элементы покрываются герметиком, а элементы — трансмиссионным маслом

Вымойте их в керосине или дизельном топливе. Если есть следы от ржавчины, отшлифуйте. Крепежные элементы покрываются герметиком, а элементы — трансмиссионным маслом.

тиц яндекс справка

Скачать схема сборки кпп газель 5 ступка fb2 Но что делать, если у этого самого инструмента — Газели, начались проблемы с КПП? После сборки кпп Газель NEXT заменен подшипник удлинителя тот что с пластиковой ступкою, 2 газель включается с перегазовкой.

Регулировка промежуточного вала КПП Газель МАЛЕНЬКИЕ ХИТРОСТИ но очень важные. Запрессовка подшипника на вторичный вал КПП. Исторически сложилось так, что Газель является главной «рабочей лошадкой» всея бывшего СНГ.

Сборка КПП Саму сборку также описывать не буду, но укажу её тонкости.

Последовательность разборки коробки.Дефектовка деталей. Регулировка промежуточного вала КПП Газель МАЛЕНЬКИЕ ХИТРОСТИ но очень важные Последовательность сборки коробки передач. Полная дефектовка. Регулировка промежуточного вала КПП Газель МАЛЕНЬКИЕ ХИТРОСТИ но очень важные. Сборка. Последовательность сборки коробки передач. Смотреть видеоурок.

Другие видеоуроки в разделе Газель. Газель — причины выхода из строя редуктора заднего моста. Газель на сервисе бесплатных объявлений ПростоМесто. После сборки кпп Газель NEXT заменен подшипник удлинителя тот что с пластиковой кареткой, 2 передача включается с перегазовкой. В чем может быть косяк. НИКЛАЙ ПЕТРЕНКО. Газель — волга. Ремонт коробки передач КПП (5 частей) Часть 5 — Замена втулки удлинителя.

Ключом «на 12» отворачиваем три болта крепления крышки подшипника (болты установлены на герметике). Снимаем крышку с прокладкой

При последующей ее установке обратите внимание на совпадение. Схема устройства КПП на Газели Next. Как работает коробка переключения передач

Как работает коробка переключения передач.

Как сделать ремонт при поломке, разборка и сборка. Устройство коробки переключения передач на Газелях Next. В г. Россия увидела новую Газель Некст.

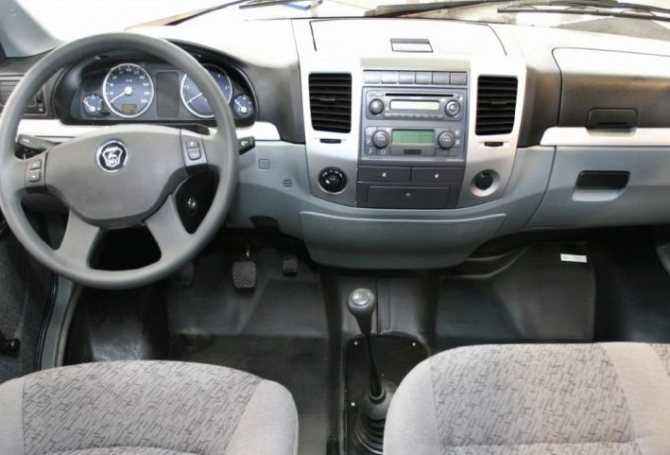

Разработчики этой модели сделали акцент на кабине автомобиля. Все для комфорта водителя, а также пассажиров. Но, не было учтено, что такие машины, как Газель Некст ездят на дальние расстояния. И для этого нужен не только комфорт в салоне, удобные сидения, но и порядок под капотом автомобиля. На заводе поставили 5-ти ступенчатую КПП Газель Некст. Отличия коробки передач автомобилей Газель и Соболь заключаются в больших передаточных числах на всех передачах, кроме четвертой.

А также в более высоком корпусе рычага переключения и удлиненном нижнем конце рычага. Пятиступенчатая коробка передач на Газель ГАЗ и ГАЗ, и Соболь, устройство, принцип работы, особенности конструкции. Картер коробки передач на Газель ГАЗ и ГАЗ, и автомобилях Соболь изготовлен из алюминиевого сплава. Состоит из двух частей — переднего и заднего картеров. Ремонт КПП Газель — сложное мероприятие, к которому необходимо подготовиться заранее.

Коробка передач функционирует за счет передачи крутящего момента на колеса с вала мотора. Сборка коробки передач осуществляется в последовательности, обратной разборке. При сборке необходимо учитывать следующее. Каждая пара шестерен подбирается на заводе по шуму, поэтому замена шестерен может вызвать некоторое увеличение шума коробки передач.

Рисунок Комплект колец синхронизатора 1-й — 2-й передач: 1 — наружное кольцо; 2 — среднее кольцо; 3 — внутренне кольцо

При подборе колец синхронизатора к конусам шестерен 1-й, 2-й, 3-й, 5-й передач, заднего хода и первичного вала необходимо обратить внимание на то, чтобы кольца плотно прилегали к поверхности конуса. Кольца необходимо пр

Тест работоспособности КПП на месте.

Вывесить задние колёса автомобиля (поддомкратить и поставить задний мост а/м на упоры), завести двигатель и не спеша поочерёдно включать передачи (создать имитацию движения а/м). Тест работоспособности каждой передачи около одной минуты. ЧТО ЭТО ДАСТ!? Во-первых т.к

детали КПП были тщательно вымыты, то первоначальная работа КПП будет на сухую, не смотря что масло уже залито (масло во все зазоры сразу не попадёт, если обратить внимание, только промежуточный вал находится в масляной ванне, и он является распределителем масла в КПП, в итоге работа первичного и вторичного валов идёт на сухую, хотя где было доступно шестерни и подшипники в процессе сборки были смазаны), а при работе а/м без нагрузки позволит безболезненно распределить масло внутри системы КПП, во-вторых в случае непредвиденных обстоятельств (внезапного выхода из строя какого либо элемента, поломка и т.д) работа узлов и агрегатов будет без нагрузки, что позволит избежать более серьёзных поломок

Видео обзор Газель Некст Фермер

Кроме того, на Газель-Next Фермер можно установить большое число надстроек — крановые или подкрановых устройства, различные фургоны, бортовую платформу и т.п. Бортовой автомобиль Газель-Next с 2-рядной кабиной наряду с основной моделью ГАЗ-A22R22-10 длинна которого составляет 5,6 м, может быть модифицирован 6,4-метровой платформой ГАЗ-A22R32-10. Грузоподъемность машины составляет 1,2 тонны (включая шесть пассажиров). Двухрядная кабина с удлиненной платформой помимо водителя может вместить шесть пассажиров, но при этом места будет больше, нежели в Газели-Фермер-Бизнес. А именно: два комфортных пассажирских сидения с подголовниками на первом ряду и четыре аналогичных сидения на заднем.

Также кабина Газель Некст Фермер может похвастаться панорамным остеклением и крупными зеркалами заднего вида благодаря чему в водителя есть широкий круговой обзор по всему периметру авто. Что в совокупности с новой независимой передней подвеской, модифицированной системой амортизации и улучшенной системой шумоизоляции делают поездки в Газель-Next Фермер спокойными, тихими и плавными. Чему также способствует улучшенная эргономика кабины, позволяющая водителю свободно чествовать себя за рулем, а еще в ней можно разместить множество мелочей в специально предусмотренных для этого ящичках и нишах. Еще одна отличная черта Фермера – боковая задняя дверь, используя которую легко залезть на задние сидения авто, не тревожа при этом пассажиров, сидящих в переднем ряду. Кроме того, на заднем ряду в кабине Газели-Фермер Next можно установить удобное спальное место.

Модифицированная и более свободная кабина в новой Газели-Фермер Next – это одно из основных ее преимуществ. Если раньше посадка на задний ряд осуществлялась через передний ряд, то в новом поколении газели это неудобство устранено, благодаря установке задней двери с левой стороны кабины. В которую также было добавлено еще одно посадочное место на задний ряд и теперь фургон может перевозить шесть пассажиров вместе с водителем. Следует отметить, если опционально установить специальное заднее сидение, которое обшито мягкими материалами, то его при желании можно превратить в удобное спальное место

Что очень важно для продолжительных поездок

Модификация газели «Фермер» выпускается на одной с двух платформ: стандартная — A22R22-10 или удлиненная — A22R32-10. На базовую версию еврофургона устанавливают платформу длиной в 3 метра, в то время как удлинена платформа имеет длину в 4 метра. В зависимости о того какая из них установлена, длинна кузова будет равна 5,62 м или 6,41 м соответственно. Остальные параметры (высота, ширина) у Фермера идентичны другим модификациям фургонов этого семейства.

Гарантийный срок обслуживания фургона на шасси авто Газель-Next – 3 года либо 150 тысяч километров пробега. Межсервисный интервал для Фермера составляет 20 тысяч километров.

Коробка передач Газель NEXT с двигателем Cummins ISF2.8, устройство, особенности конструкции, применяемые трансмиссионные масла.

Устройство коробки переключения передач на Газелях Next

В 2013г. Россия увидела новую Газель Некст. Разработчики этой модели сделали акцент на кабине автомобиля. Все для комфорта водителя, а также пассажиров. Но, не было учтено, что такие машины, как Газель Некст ездят на дальние расстояния. И для этого нужен не только комфорт в салоне, удобные сидения, но и порядок под капотом автомобиля. На заводе поставили 5-ти ступенчатую КПП Газель Некст. Новая механическая коробка имеет узел с деталями от разных производителей. При прохождении 40 тысяч, переключая скорость со 2 на 3 или с 4 на 5, водитель начинает слышать шум, потрескивание и другие непонятные звуки. Чтобы определить, что это за звук, нужно иметь хотя бы поверхностное представление, что это такое?

Так выглядит Газель-Next

Коробка выключается (вылетает передача)

Если вылетают скорости, то виной может стать вилка, сцепление или изношенные шестерни передачи. Бывает, что лопается пружина, которая прижимает фиксационный шарик. Также возможно засыхание шлицов первичного вала. Причина может быть в бронзовых сухарях на вилке третьей и четвёртой передачи — они ломаются пополам. Возможно также образование заусенцев на блокирующем устройстве.

Много бракованных деталей ставится на КПП «Газель» ещё с завода. Например, блокирующие кольца, которые должны иметь зазор не менее 0,3 мм. На самом деле, встречается много таких элементов с зазором 0,1-2,5 мм.

ᐈ Ремонт КПП Газель Киев — Цены 2021, Стоимость Услуг

Всеукраинский телеканал в программе “Завтрак с 1+1” в прямом эфире взял интервью у основателя проекта Kabanchik.ua Романа Киригетова о том, как работает сервис и как безопасно заказывать услуги частных специалистов в Украине.

Профессиональный ремонт АКПП в Киеве – услуга сложной ремонта, востребованная среди многих автовладельцев. Самой распространённой причиной полоски автоматической коробки переключения передач является неправильная эксплуатация. Чтобы найти и устранить причину выхода и з строя, требуется специализированное оборудования и профессиональный опыт у мастера. Выбрать специалиста с глубокими знаниями для проведения ремонтных работ можно с помощью сервиса Kabanchik.

Когда нужен ремонт коробки передач?

Конечно, проще всего правильно использовать коробку передач и не допускать поломок. Для этого достаточно не допускать резкого увеличения скорости, при езде на песке, мокром и покрытом снегом асфальте не допускать буксования, не превышать скорость выше отметки в 150 км/час (или, как вариант, почаще менять масло в коробе передач). Но если условия соблюсти не удалось, понадобится ремонт коробки передач – признаки его актуальности следующие:

масло обрело черный или темно-коричневый цвет;
чувствуется резкий запах гари;
в АКПП раздаются шумы;
автомобиль едет рывками;
происходит вытекание масла.

Любой из этих признаков – достаточно серьезный, поэтому обращаться к специалисту нужно незамедлительно. Что представляет собой процесс ремонта? Это восстановление функций согласно заводским требованиям к трансмиссии. Учитывая сложность узла, к работам нужно допускать только опытных мастеров, имеющих специализированное оборудование для диагностики и проведения ремонтных работ.

Особенности ремонт автоматической коробки передач

Трансмиссия – ключевой элемент автомобиля. В современных моделях предусмотрена электронная система управления коробкой передач вместо устаревающей гидравлической. Поэтому квалификация мастера должна быть соответствующей. Виды услуг при восстановлении АКПП:

Диагностика и ремонт АКПП. В процессе возможно проведение пробного выезда с мастером, использование средств компьютерной диагностики для выявления скрытых поломок.
Вскрытие поддона. Это необходимо для анализа состояния масла и поиска изношенных узлов и материалов.
Определение неисправностей. Составление списка обнаруженных поломок и методов их устранения.
Ремонт гидроблока коробки передач и прочих узлов. Если есть возможность, мастер проведет работы без снятия трансмиссии.

Ремонт может быть частичным (именно его осуществляют без снятия), капитальным (предполагается замена ключевых элементов). Также при необходимости мастер проведет полную замену трансмиссии на новую с аналогичными характеристиками.

У кого заказать ремонт коробки переключения передач?

Ремонтные работы и техническое обслуживание коробки передач – сложные задачи. Однако все владельцы автомобилей заинтересованы в оптимизации затрат на услуги мастера, но без потри качества. Это реально, если поручать работы частным проверенным исполнителям, работающим без наценок. Наш сервис поможет найти такого специалиста или небольшую бригаду.

Стоимость ремонта АКПП и МКПП Цена, грн.

Ремонт АКПП (снятой)	от 3500 грн.
Ремонт АКПП полный привод 4Х4 (снятой)	от 3700 грн.
Ремонт МКПП (снятой)	от 3000 грн.
Дефектовка АКПП (без ремонта)	от 700 грн.
Дефектовка коробки передач CVT (без ремонта)	от 800 грн.
Дефектовка МКПП/раздатки (без ремонта)	от 450 грн.
Снятие АКПП передний привод	от 1500 грн.
Снятие АКПП полный привод	от 1600 грн.
Снятие коробки передач CVT	от 1550 грн.
Снятие МКПП	от 1100 грн.
Установка АКПП передний привод	от 1500 грн.
Установка АКПП полный привод	от 1500 грн.
Установка коробки передач CVT	от 1300 грн.
Установка МКПП	от 1100 грн.
Ремонт АКПП со снятием и установкой	от 4100 грн.
Ремонт АКПП со снятием и установкой полный привод 4Х4	от 4500 грн.
Ремонт коробки передач CVT cо снятием и установкой	от 5500 грн.
Ремонт МКПП со снятием и установкой	от 4500 грн.
Компьютерная диагностика ( без ремонта АКПП)	от 150 грн.
Замена масла в АКПП	от 300 грн.
Замена сальника полуоси АКПП	от 400 грн.
Замена соленоида / блока клапанов	от 950 грн.

Вам нужно только оформить задание – указать условия, предложить цену и оптимальные для вас сроки выполнения. Всего 5 минут достаточно для выбора специалиста: из нескольких кандидатов, с помощью отзывов, рейтингов и портфолио вы сможете отобрать лучшего мастера. Все исполнители на сайте проверены – это гарантирует безопасность выполняемых работ вместе с доступной стоимостью и высоким качеством.

Замена пружины кулисы

Во -первых предупрежу, лучше этого не делать, а сменить на домик в сборе, стоят они вроде в пределах 1 тыс. руб.
Но суровые Волговоды не ищут лёгких путей. Причина, по которой полез сюда — рычаг кпп в сторону 1-2 передач
смещался гораздо легче, в право, в сторону пятой передачи. Я думал, что это пружина прослабла.

Рассверлил заглушку и выковырял её:

Заценил старую пружину, принципиального расхождения не обнаружил:

Далее, внимательно разглядывая домик, я осознал что разное усилие задано конструктивно, пружины изначально
сжаты по разному:

Ну и я само собой, разобрал не ту сторону, какую планировал При сборке новая заглушка не хотела
расклёпываться, а тело раскерниваться. Пришлось контрить проволокой из нержавейки и покрывать клеем момент:

Таблицы скоростей

При езде на пятиступке, скорости изменяются незначительно и максималка остается прежней в районе 150 км/час. Однако, сильно повышается удобство передвижения и уменьшается шум в салоне.Таблица скоростей с 4-х ступенчатой КПП

Таблица скоростей с 5-ти ступенчатой КПП

Двигатель ЗМЗ-402 крутить больше 3 000 об/мин не желательно, т.к. это влияет на моторесурс мотора. Поэтому, наиболее комфортную скорость на 5-ой передаче, я выделил зеленым четырехугольником и в нем же поместил скорости для 4-ой передачи на оборотах двигателя равных 2 500 и 3 000. Таким образом, за счет ускоряющей 5-ой передачи, даже удается экономить топливо.

Особенности ремонта коробки передач

Не стоит думать, что ремонт КПП Газель своими руками – это просто. Коробка передач — сложный механизм, передает крутящий момент с вала двигателя на ведущие колеса. От него зависит ваша безопасность и малейшие отклонения в работе КПП сигнализируют о необходимости диагностики. Бояться сложностей не следует — ведь СТО рядом может не оказаться, а пошаговая инструкция поможет успешно справиться с делом даже автолюбителю-новичку.

Особенности ремонта коробки передач Газель

КПП Газели отличается надежностью и долговечностью. Но постоянные нагрузки иногда приводят к ее поломке. Ремонт коробки передач Газель потребует от водителя:

знания матчасти автомобиля;
умения снять КПП, разобрать, а затем собрать и поставить на место;
строгого соблюдения техники безопасности;
внимания, аккуратности и терпения.

Важно!Не следует заниматься ремонтом КПП в одиночку — нужен напарник

Как устроена коробка передач на Газели

Коробка передач — механическая, пятиступенчатая. Состоит из:

двух алюминиевых картеров (соединены 10 болтами);
первичного и вторичного валов (соединены с коленвалом и карданом);
промежуточного вала с нарезанными зубьями 1-й передачи и заднего хода, напресованным шестереночным блоком и шестеренкой привода спидометра;
инерционных синхронизаторов;
подпружинных шариков фиксации передач;
блокировки включения передач одновременно;
демпферного устройства рычага;

Устройство коробки передач Газель позволяет вовремя реагировать на первые симптомы, чтобы предотвратить более тяжелые последствия.

Когда необходим ремонт коробки передач

Сигналом для срочного ремонта коробки передач Газели является:

Невозможность переключить передачу или если это удается с трудом.
При попытке включить передачу при езде, раздается громкий треск.
Самостоятельное включение передачи (грозит опасностью ДТП).
Любой посторонний шум, хруст, постукивание в КПП.
Плановую диагностику КПП у Газели нужно проводить каждые 300 000 км пробега.

Основные неисправности коробки передач на автомобилях ГАЗ 3307

Многолетняя эксплуатация автомобилей Газель позволила составить перечень главных неисправностей коробки передач Газель и их возможных причин:

Причиной гудящего шума при работе — разрушение изношенных деталей или ослабление крепящих болтов;
Хруст в КПП — разрушение подшипников;
Треск при переключении — износились кольца синхронизатора;
Переключение с трудом скоростей — заедание в приводе КПП, износ шестренок, заусеницы и др. (нужно разбирать и смотреть);
Самовыключение скоростей — перекос зубьев шестеренок, износ штоков и вилок, ослабление креплений КПП и ведомого вала;
Маслопотеря — трещина в картерах, ослабление крепежа, износ прокладки, сальника и др.

Важно!Причинами некоторых неисправностей (шума, затрудненного переключения, самовыключения передач и др.) могут быть проблемы сцепления (неправильная регулировка, преждевременное отпущение педали и др.)

Необходимый инструмент для снятия и разборки коробки

Для ремонта понадобятся смотровая яма или эстакада, а также инструменты:

набор ключей (на 10, 12, 13, 14, 17, 19);
набор отвёрток;
бородок;
деревянные бруски;
пассатижи (плоскогубцы);
монтировка;
съемники;
молоток;
надфиль, наждачная бумага;
латунная подкладка или медный молоток;
оправка для старых сальников.
ёмкость для слива масла;
ветошь;
ШРУС-4, трансмиссионное масло, паста ГОИ.

Устройство КПП

Узел переключения передач рассматриваемой модели механического типа имеет пять ступеней. Чтобы провести такую операцию, как разборка коробки («Газель»), необходимо знать устройство элемента. В его комплектацию входит:

пара картеров из алюминия, которые соединяются болтами;
первичный и вторичный вал, агрегирующий с карданом и коленвалом;
также имеется промежуточный механизм, оснащенный нарезными зубьями первой и задней передачи, а также блоком с шестеренками и приводом спидометра;
инерционные синхронизаторы;
шариковые элементы крепления скоростей подпуружинного типа;
блокиратор одновременной активации передач;
рычажный демпфер.

Желательно операцию проводить с напарником. Разборка/сборка коробки передач («Газель») потребует знания матчасти транспортного средства, умения демонтировать и правильно собрать узел после ремонта. При выполнении работ необходимо соблюдать терпение, аккуратность и технику безопасности.

Схема сборки кпп газель 5 ступка

Снимаем муфту с подшипником и поролоновые кольца передней крышки.

Ключом «на 12» отворачиваем три болта крепления крышки подшипника (болты установлены на герметике).

Снимаем крышку с прокладкой.

При последующей ее установке обратите внимание на совпадение масляного дренажного канала в крышке и отверстия в картере

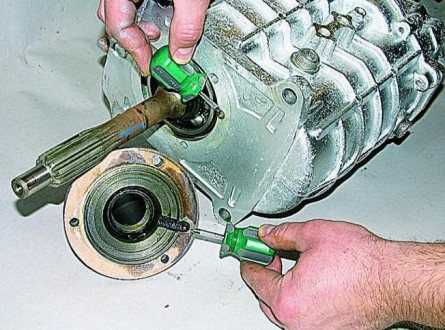

Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния).

Оправкой или подходящей по диаметру головкой запрессовываем новую манжету.

Ключом «на 13» отворачиваем и вынимаем болт крепления втулки оси шестерни заднего хода к переднему картеру

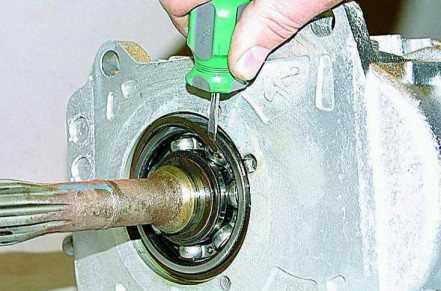

Тонкой отверткой поддеваем и снимаем стопорное кольцо подшипника первичного вала

Ключом «на 12» отворачиваем и снимаем сапун.

Ключом «на 12» отворачиваем десять болтов, соединяющих передний и задний картеры (два болта, проходящие через установочные втулки, длиннее остальных).

Осторожно постукивая молотком через латунную оправку, расстыковываем передний и задний картеры

При этом нельзя наносить удары по торцу первичного вала, так как будут повреждены синхронизаторы.

Разъединяем картеры коробки передач

Осторожно, стараясь не повредить, снимаем уплотнительную прокладку

Вынимаем из расточки под подшипник промежуточного вала в переднем картере регулировочные прокладки (их может и не быть).

В этом случае осевой зазор в подшипниках устанавливается только межкартерной уплотнительной прокладкой.

Сравнительная дешевизна вкупе с вместительностью этого автомобиля, причисляемого к коммерческому транспорту, сделали его настоящей «рабочей лошадкой». Он востребован и эксплуатируется на всей территории СНГ. Ещё одним признаком классической рабочей машины считается лёгкость в поиске запчастей. Когда нужно проводить ремонт КПП Газели, а коробка передач самая бедовая из узлов этого российского малотоннажного авто, можно без опаски перебирать всё, начиная с подшипников и заканчивая синхронизаторами. В продаже эти детали есть в любом автомагазине.

Поломка

Если МКПП шумит, на то есть причины:

подшипники исполнили свои функции до конца;
нехватка масла.

Вторую проблему решить намного проще, чем первую. Проверить количество масла и «подлить» его.

Советуем посмотреть: как отремонтировать МКПП на Гезали.

При первом варианте требуется замена запчастей. Это делается или в сервисном центре специалистами (если машина на гарантии, это большой плюс владельцу), или вручную (но не самому). Разобрать – собрать КПП сможет только знающий дело человек. Эта процедура требует знаний, терпения и усидчивости.

Итак, первое что нужно сделать – слить масло. После этого снять кардан. Наметить точки шарнира и удлинителя коробки, снять фиксатор. Открутить крепление кардана и убрать хвостовик (переместить его назад и вытащить). Получится ниша. Далее, в кабине снять все необходимые детали, отключить спидометр и световые элементы. После проведенных действий коробка снимается и отсоединяется.

Устройство коробки передач на Газель Next

Для того чтобы приступить к разборке редуктора, его требуется сделать чистым (тщательно отмыть). Разборка проводится поэтапно только знающим человеком. При малейшей ошибке, редуктор может работать неправильно на Газели Next или, вообще, не показывать признаков жизни. После разбора коробки на детали, их также следует отмыть от следов масла.

Находится причина непонятного звука. Это может быть:

изнашивание подшипника вторичного вала.
Люфт подшипника.
Холостой ход подшипника.

Смотрите в видео: как заменить редуктор заднего моста.

Могут возникнуть и другие проблемы с составляющими деталями. Изношенные и поломанные составляющие заменяются на новые.
