Ремонт коробки передач ваз 08 до 15

Определение неисправности и способы их устранения

Причин неисправности может быть много, но основные из них, можно выявить самостоятельно. Узнать что случилось с коробкой можно по следующим факторам:

Сильный шум;
Плохое переключение передач;
Самопроизвольное выключение;
Потрескивание во время переключения;
Утечка масла.

Причиной постоянного шума во время езды, может быть износ шестеренок или выход из строя подшипников. Решается проблема, путем их замены. Но перед тем как коробка будет снята для дальнейшего ремонта, убедитесь в наличии масла. Бывают случаи, когда его нужно просто долить до уровня или заменить.

Произвольное выключение передач во время езды может вызвать износ зубьев синхронизаторов или сильное колебание из-за поврежденных задних опор. Испорченные уплотнители опор и синхронизаторы, всегда можно заменить на новые.

Причиной невключения передач, может быть следующее:

Износ сцепления;
Поврежденная тяга привода;
Ослабленное крепление шарнира и рычага штока;
Неотрегулированный привод переключения;
Повреждение или износ пластмассовых деталей привода.

Треск при включении может вызывать невыжатое сцепление и сломанное кольцо синхронизатора автомобиля ВАЗ 2115. Если же была обнаружена утечка, ее моментально нужно устранить. Обычно масло начинает подтекать из сливной пробки или ослабленного от постоянной вибрации крепления картера.

Главная пара

Главная пара — это основной вал (главная передача). Главная пара служит для снижения оборотов, передаваемых от двигателя. В среднем, главная пара уменьшает количество оборотов в 4 раза: двигатель крутится 4 тыс. оборотов — главная пара 1 тыс. оборотов. Главная пара в стандарте имеет передаточное число: 3,7. За счет изменения главной пары можно существенно изменить динамику автомобиля. В зависимости от размера главной пары можно изменить длину всех передач, следовательно, максимальную скорость и разгон. (Кстати, у «девятки» стоит главная пара 3.9, за счет этого она имеет меньшую максимальную скорость, но резвее на разгон).

Ниже приведены три графика, по которым вы можете сравнить скорость на 5500 оборотах двигателя с разными главными парами. (Расчеты приведены на колеса r15 с профилем 195/50 — то же самое, что и r14 со стандартным ВАЗовским профилем 175/65 или 180/60).

4. Проверка технического состояния деталей

Очистка. Перед осмотром очистите детали коробки передач. Щеткой и скребком удалите все отложения и очистите отверстия и шлицы от возможного загрязнения, затем промойте и обдуйте струей сжатого воздуха. Особенно хорошо продуйте подшипники, направляя струю сжатого воздуха так, чтобы не возникло быстрого вращения колец.

Картер сцепления, картер коробки передач, крышка. На картерах коробки передач и сцепления не должно быть трещин, сколов, а на поверхности расточек для подшипников — износа или повреждений. На поверхностях разъема картеров сцепления и коробки передач не должно быть вмятин, рисок и других повреждений, которые могут привести к потере герметичности узла. Проверьте состояние задней крышки и убедитесь, что сапун находится в работоспособном состоянии, не загрязнен, а поверхность крышки, соприкасающаяся с картером коробки передач, не имеет повреждений. Очистите магнит от частиц износа деталей. Небольшие повреждения поверхностей устраните шлифовальной шкуркой. При сборке поврежденные места смазывайте герметиком, применяемым для двигателя. Если детали сильно повреждены или изношены — замените их новыми.

Сальники, уплотнительные прокладки. Проверьте сальники и убедитесь, что на рабочих кромках нет неровностей и большого износа. Износ рабочей кромки сальника по ширине допускается не более 1 мм. Вообще, при разборке коробки передач, все сальники и уплотнительные прокладки рекомендуется заменить на новые.

Валы. Проверьте состояние зубьев шестерен первичного и вторичного валов и убедитесь, что зубья не имеют сколов, забоин и сильного износа. Проверьте состояние посадочных поясков валов, на которых расположены подшипники. На них не должно быть задиров и износа. Шлицы и канавки валов также не должны иметь вмятин, задиров и износа, чтобы обеспечить безлюфтовую посадку ступиц муфт синхронизаторов. При наличии дефектов, затрудняющих сборку деталей без повреждений — замените вал новым.

Шестерни. На торцах зубьев венца синхронизатора не должно быть значительного смятия или сколов. Пятно контакта между зубьями шестерен в зацеплении должно распространяться на всю рабочую поверхность зубьев; указанная поверхность зубьев не должна иметь износа.

Подшипники. Шариковые, роликовые и игольчатые подшипники должны быть в безукоризненном состоянии. Радиальный зазор шариковых и роликовых подшипников не должен превышать 0.05 мм. На поверхностях шариков, игл и роликов, а также на беговых дорожках колец повреждения не допускаются. Поврежденные подшипники замените новыми, игольчатые — в комплекте.

Штоки, вилки. Деформация вилок, штоков и рычагов выбора и переключения передач не допускается. Штоки должны свободно скользить в отверстиях картера и во втулках.

Ступицы, муфты, блокирующие кольца синхронизаторов. Проверьте, чтобы ступицы синхронизаторов не имели повреждений, особенно на поверхностях скольжения муфт

Особое внимание обратите на состояние торцов зубьев муфт. Не должно быть чрезмерного износа блокирующих колец: при осевом зазоре между торцем блокирующего кольца и торцем зубчатого венца синхронизатора шестерни 0.6 мм и менее замените кольца новыми

Не допускаются повреждения или следы заедания на шариках, пружинах и сухарях. Возможные неровности, препятствующие свободному скольжению муфт и блокирующих колец, устраните бархатным напильником. Детали, имеющие повреждения и износ, замените новыми.

Дифференциал. Проверьте состояние поверхности оси сателлитов, полуосевых шестерен, сателлитов и соприкасающуюся с ними сферическую поверхность коробки дифференциала. Проверьте состояние посадочных поясков для подшипников на коробке дифференциала. При незначительных повреждениях поверхностей устраните неровности мелкозернистой шкуркой, а при значительных — замените детали новыми.

Механизм выбора и привод переключения передач. Проверьте состояние рычага выбора передач переднего и заднего хода, упорной втулки и шайбы, осей рычага выбора передач и блокировочных скоб. Изношенные и поврежденные детали замените. Проверьте состояние штока выбора передач, крепление и состояние рычага выбора передач, состояние сальника и защитного чехла. Изношенные и поврежденные детали замените. Проверьте посадку рычага переключения передач в шаровой опоре. Рычаг должен свободно поворачиваться в опоре, без заедания и не должен иметь свободного хода. Не должно быть ощутимых люфтов в шарнире, соединяющем рычаг переключения с тягой привода. Не допускается деформация тяги привода и повреждение защитного чехла. Деформированную тягу замените или выправьте.

Сборка КПП ВАЗ 2115: полезная инструкция для начинающих автомехаников

Шаг 1: Подготовка рабочего места

Перед началом сборки КПП ВАЗ 2115 важно убедиться, что рабочее место чистое и хорошо освещено. Убедитесь, что у вас есть все необходимые инструменты и запасные части, чтобы избежать прерываний в процессе сборки

Шаг 2: Разборка и очистка

Перед сборкой КПП необходимо разобрать ее на отдельные компоненты и очистить их от грязи и старой смазки. Используйте подходящие инструменты и оборудование для разборки и очистки каждой детали.

Шаг 3: Проверка состояния деталей

Осмотрите каждую деталь КПП на наличие повреждений или износа. Замените все поврежденные или изношенные детали, чтобы обеспечить правильную работу КПП. При необходимости, используйте справочник и руководство по ремонту для определения состояния и качества деталей.

Шаг 4: Смазка и сборка

Перед сборкой КПП нанесите смазку на все требующие смазки поверхности и детали. Затем аккуратно соберите КПП, следуя инструкциям и рекомендациям производителя. Убедитесь, что все детали правильно соединены и затянуты.

Шаг 5: Проверка работоспособности

После сборки КПП ВАЗ 2115 важно проверить ее работоспособность. Убедитесь, что КПП переключается плавно и без заеданий

Проверьте, что все передачи включаются корректно и без шумов. Если вы обнаружите любые проблемы или неисправности, исправьте их перед установкой КПП на автомобиль.

Шаг 6: Установка КПП на автомобиль

После успешной сборки и проверки КПП, аккуратно установите ее на автомобиль. Следуйте инструкциям производителя и применяйте правильные методы и инструменты для установки КПП. Убедитесь, что все соединения и крепления правильно установлены и затянуты с нужной силой.

Шаг 7: Проверка после установки

После установки КПП проверьте ее работу на автомобиле. Прокатитесь на короткие расстояния и проверьте, что переключение передач происходит без проблем и корректно. Если вы заметите любые проблемы или неисправности, отремонтируйте или замените соответствующие детали.

Шаг 8: Завершение сборки

После успешной установки и проверки КПП, завершите сборку автомобиля. Проверьте, что все детали и компоненты автомобиля находятся на своих местах и надежно закреплены. Убедитесь, что никакие инструменты или запчасти не остались внутри автомобиля.

Шаг 9: Тест-драйв

После завершения сборки и установки КПП, произведите тест-драйв автомобиля. Прокатитесь на различных скоростях и дорогах, чтобы убедиться, что КПП работает без проблем и обеспечивает плавное переключение передач.

Шаг 10: Поддержка и обслуживание

После успешной сборки КПП ВАЗ 2115 и ее установки не забывайте о поддержке и обслуживании. Регулярно проверяйте состояние КПП и ее компонентов, а также поддерживайте необходимый уровень смазки. При необходимости, производите ремонт или замену деталей для обеспечения долговечной работы КПП.

Порядок сборки КПП ВАЗ 2115: пошаговая инструкция для максимальной эффективности

В данной статье мы предоставим детальную инструкцию по сборке КПП (коробки передач) ВАЗ 2115, чтобы вы могли осуществить процесс максимально эффективно. Следуйте указанным ниже шагам:

Шаг 1: Убедитесь, что у вас есть все необходимые инструменты для работы с КПП. Вам понадобятся: гаечные ключи, отвертки, специализированный ключ для снятия сцепления, молоток, стяжной ключ и т.д. Также убедитесь, что у вас есть необходимые запчасти и масла, соответствующие требованиям производителя.

Шаг 2: Подготовьте рабочее место для сборки КПП. Убедитесь, что у вас есть достаточное пространство и все инструменты легко доступны. Это поможет ускорить процесс и предотвратить возможные ошибки.

Шаг 3: Начните сборку с очистки и проверки всех деталей КПП. Убедитесь, что детали не имеют повреждений и коррозии. При необходимости замените поврежденные детали новыми.

Шаг 4: Произведите сборку внутренних механизмов КПП в соответствии с инструкциями производителя. Будьте внимательны и точны при сборке каждого механизма, следуя инструкциям по установке и закреплению каждой отдельной детали.

Шаг 5: Установите собранный механизм КПП в корпус КПП в соответствии с инструкциями производителя. Убедитесь, что все крепления и болты правильно закреплены и затянуты

Это важно для обеспечения надежной работы КПП

Шаг 6: Добавьте необходимое количество масла в КПП согласно требованиям производителя. Убедитесь, что уровень масла находится в пределах рекомендованного интервала.

Шаг 7: Завершите сборку КПП, устанавливая все оставшиеся детали по инструкциям производителя и затягивая их крепежные элементы.

Шаг 8: Проверьте работоспособность собранной КПП. Переключайте передачи и убедитесь, что КПП работает без шумов и с помощью плавных переключений. При необходимости отрегулируйте механизмы или замените детали, которые могут привести к неправильной работе КПП.

Следуя этой пошаговой инструкции, вы сможете успешно собрать КПП ВАЗ 2115 и убедиться в его эффективной работе. Помните, что для качественной сборки КПП требуется время, терпение и аккуратность.

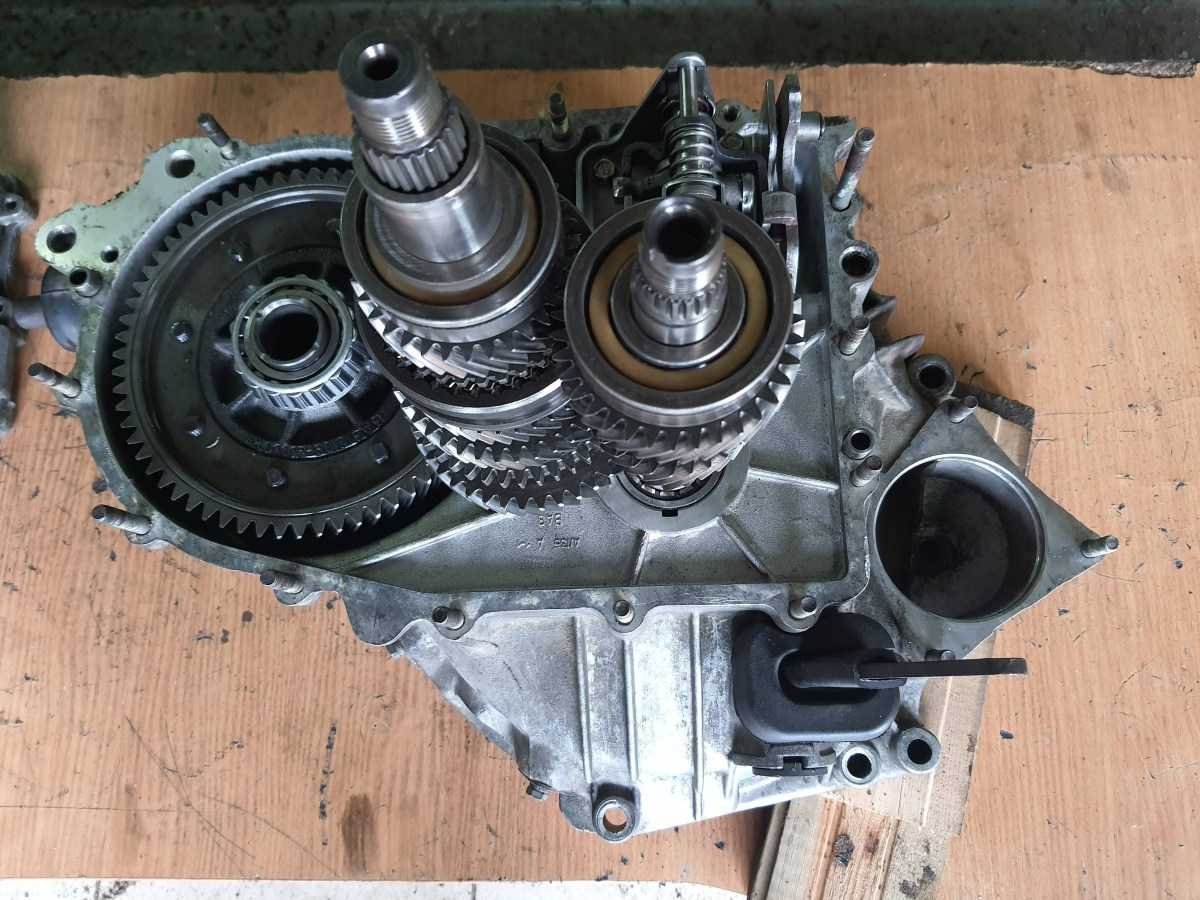

Как устроена коробка

Имеет особенности, которые целиком зависят от комплектации машины. Это может быть четырех- или пятиступенчатая модель ваз. Устройство коробки четырехступенчатого типа следующее:

1. Первичный вал;
2. Шестеренки передач заднего хода, к которым прикреплен передний вал;
3. Синхронизаторы, в количестве 2 штук;
4. Подшипники, размещенные на вторичном вале;
5. Ведомая шестерня. Прикреплена к фланцу дифференциала.

Управление элементом происходит благодаря приводу, тяги, штока и шаровой опоры. Лишь полное взаимодействие указанных частей может обеспечить полноценную работу коробки.

Для определения типа передач имеется дополнительный рычаг, который закреплен к внутреннему концу штока.

Также в корпусе имеются оси, к одной из них прикреплен трехплечий рычаг. Основным его предназначением является блокировка скобы и втулки, что необходимо для обеспечения прочности и неподвижности механизма.

Вторая ось предназначена для фиксации скоб блокировки от их поворота, проходя по центру. Кроме этого, имеется фиксатор, который не дает коробке расшатываться. На другой оси также имеется вилка, которая необходима для включения заднего хода ваз 2114.

Пятиступенчатый тип отличается размерами вала и отсутствием в элементе втулки. Обычно в ваз 2114 устанавливается именно она, поскольку другая, не совсем практична в применении. Как и любая запчасть КПП также может ломаться и выходить из строя.

Наиболее частыми проблемами являются:

Шум неизвестного характера: причиной его возникновения может быть выход из строя подшипников или износ шестерен. Кроме этого, следует перестраховаться и проверить уровень масла;

Решением проблемы является полная замена запчастей, вышедших из строя, добавление масла.

Затрудненное переключение КПП ваз 2115: возможно произошло деформирование тяги привода. Не лишним будет проверить насколько прочно прикручены все винтики и как правильно отрегулирован привод коробки. Существует возможность выхода из строя деталей из пластмассы в приводе;

Решение: Укрепить винты, провести регулировку привода, заменить изношенные и вышедшие из строя детали, заменить или исправить деформацию тяги.

Выключение коробки передач без участия водителя: причиной может стать повреждение зубчиков на синхронизаторе, неверно отрегулированный привод или некачественная установка чехла тяги, что провоцирует неполное включение тяги;

Решение: Проведите регулировку привода и установите на место чехлы, проведите замену вышедших из строя запчастей.

Течь масла. Причина, все та же – изношенность запчастей, которыми на этот раз выступают сальники, уплотнители и корпуса шарниров

Кроме этого, необходимо обратить внимание на прочность крепления. В случае ее ослабления необходимо подтянуть все болты и проверить уплотнители на степень поврежденности;. Решение: Покупка новых запчастей и проведение их замены

Решение: Покупка новых запчастей и проведение их замены.

Где и как выгоднее купить коробку передач в случае ее полного выхода из строя? Поскольку от КПП ваз 2114 зависит работоспособность автомобиля и безопасность, к ее техническому состоянию необходимо относиться очень серьезно.

Именно поэтому, стоит напомнить, что и как любой элемент машины, коробка нуждается в регулярном техосмотре. Экономия на замене масла, несвоевременное обнаружение и замена поломок, полное игнорирование неприятностей с механизмами машины – все это приводит к выходу коробки из строя.

Не думайте, что если у вас отечественный авто, значит вы везунчик. О росте цен на запчасти говорит цена коробки, которая на сегодняшний день колеблется от 16 тыс.руб. до 18 тыс.руб. Прибавить плату за снятие, установку и обслуживание – стоимость получится внушительная.

Более простым вариантом станет приобретение бывший в употреблении элемент. Гарантии, что в ней нет никаких дефектов, никто не даст, но обойдется покупка вдвое дешевле.

Самым оптимальным вариантом является проведение своевременного обслуживания и ремонта коробки. Такой подход не только сэкономит бюджет, но продлит срок эксплуатации деталей.

Неисправности и их устранение

Ремонт коробки передач во многом зависит от характера и типа неисправности. Существует несколько вариантов поломки данного агрегата, в каждом из которых следует предпринимать соответствующие действия для их устранения.

Износились зубья на шестеренках;
Износились подшипники;
Снизился уровень масла в коробке передач

Долейте масло;
Замените изношенные подшипники;
Поменяйте при необходимости сальники

Передачи переключаются с трудом

Сцепление выжимается не полностью;
Деформировалась тяга, которая управляет механизмом переключения скоростей;
Нарушилась целостность реактивной тяги;
Ослабло крепление шарнира или штока, который выбирает передачу;
Неправильно отрегулирован привод переключения скорости;
Сломались пластиковые компоненты привода переключения передачи

Попробуйте выпрямить тяги. Если это невозможно, замените их;
Затяните плотнее винты крепления;
Отрегулируйте привод переключения скоростей;
Замените поврежденные компоненты

Возникает самопроизвольное выключение передач

Повредились или износились торцы зубцов синхронизатора на шестеренке и муфте;
Возникли трещины, расслоилась резина на задних опорах;
Некорректно отрегулировали привод переключения скоростей;
Неправильно натянули защитный кожух тяги, из-за чего передача включается не полностью

Замените изношенные, деформированные элементы;
Поправьте положение кожуха (чехла) тяги;
Отрегулируйте привод

Передачи включаются с шумом, треском

Сцепление отключается не полностью;
Износилось блокирующее кольцо синхронизатора передачи, которая включается

Возникла утечка масла из КПП

Износ сальника первичного вала;Износ шток
выбора скорости;
Поломка уплотнителя валика привода спидометра;
Ослабло крепление крышки на КПП или картера;
Повредился герметик, имеющийся под крышкой КПП;
Ослабло крепление закрытия сливного отверстия

Замените прокладки, используйте новый герметик и прокладки;
Подтяните все имеющиеся крепежные элементы;
Проверьте состояние сливной пробки

В большинстве случае проблемы с КПП устраняются путем ее демонтажа и разборки. Не беритесь за подобную работу, не обладая должными навыками и опытом.

Руководство по снятию и установке

Для комфортного демонтажа коробки с автомобиля, нужно воспользоваться подъемником или смотровой ямой. Выполнять работы на ровной поверхности, крайне неудобно.

Зафиксировав ВАЗ 2115 на подъемнике, нужно открыть капот, снять клемму с аккумулятора и стартера, отсоединить массу и трос привода сцепления. Далее, отвинтив болты крепления сцепления и стартера, фиксируем скобой подъемного механизма выпускной коллектор мотора ВАЗ 2115.

После установки страховочной поперечины поддержки двигателя переходим к нижней части автомобиля. Снимаем защиту, затем демонтируем картер сцепления предварительно слив все масло. Отсоединяем датчик заднего хода, ослабляем хомуты и снимаем тягу с шарнира штока, предназначенного для смены передач. Откручиваем шпильку крепления двигателя ВАЗ 2115 с коробкой. Затем отсоединяем поворотные кулаки от шаровых и аккуратно снимаем шестерню полуоси, чтобы избежать ее попадания в картер. Проделав эту операцию, выбиваем второй шарнир, разводя при этом колеса в разные стороны. Если не получается отсоединить привод колес от полуосей, коробка снимается в сборе. С помощью специального оборудования сделать выпрессовку шарнира из шестерни полуоси. Когда у вас все получилось в подвешенном состоянии, отверните остальные болты крепления, предварительно подставив гидравлический подъемник. Немного приспустите на страховочной поперечине двигатель и коробка легко сойдет вниз.

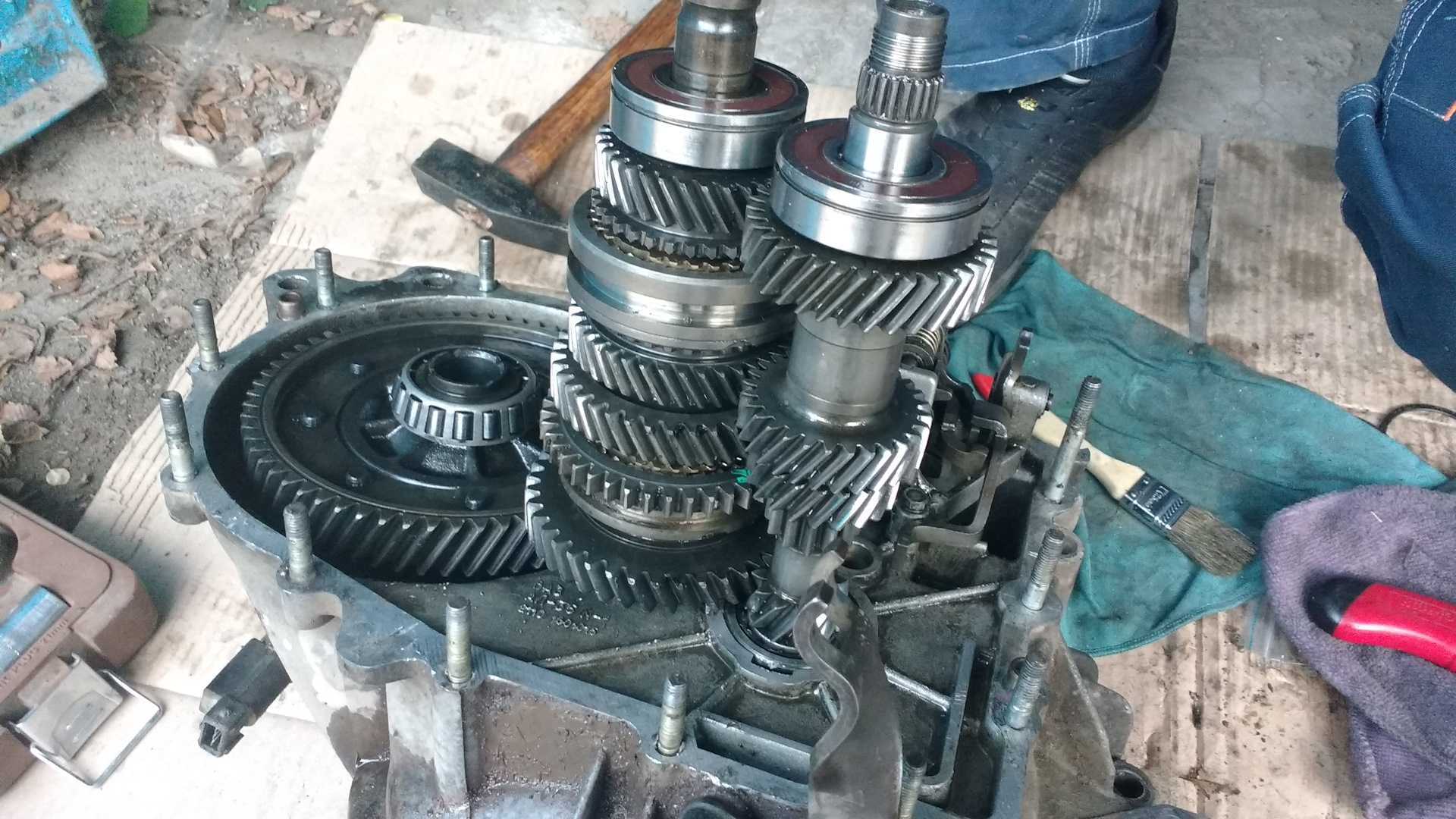

Снятие первичного и вторичного валов

Во время снятия и установки, нельзя допускать нажатия первичного вала на лепестки выжимной пружины. Это может вызвать повреждение, которое повлечет за собой дополнительные затраты.

Разборку самой коробки и замену изношенных шестеренок лучше предоставить специалисту. Если вам никогда раньше не приходилось этого делать, лучше воздержаться от экспериментов. Разобрать ее несложно, а вот собрать без определенных навыков, сможет не каждый. Даже специалисты иногда допускают ошибки из-за которых приходится заново все разбирать.

Когда коробка отремонтирована, не забудьте перед установкой на автомобиль, залить специальное трансмиссионное масло. Заливать его на земле намного удобнее. Масло нужно заливать строго по уровню. Качественное масло обеспечит бесперебойную работу коробки, продлит при этом ее срок службы на много лет.

Установка происходит полностью в обратном порядке. Главное, не забыть заменить все старые стопорные кольца и перед началом установки смазать наружную поверхность втулки муфты подшипника, который выключает сцепление. После завершения установки остается отрегулировать ход педали сцепления и привод, который управляет механизмом переключения передач.

Всегда переключайте передачи плавно, заливайте качественное масло и ваша коробка передач прослужит бесперебойно много лет.

https://youtube.com/watch?v=2YKhDWGX0lw%2520

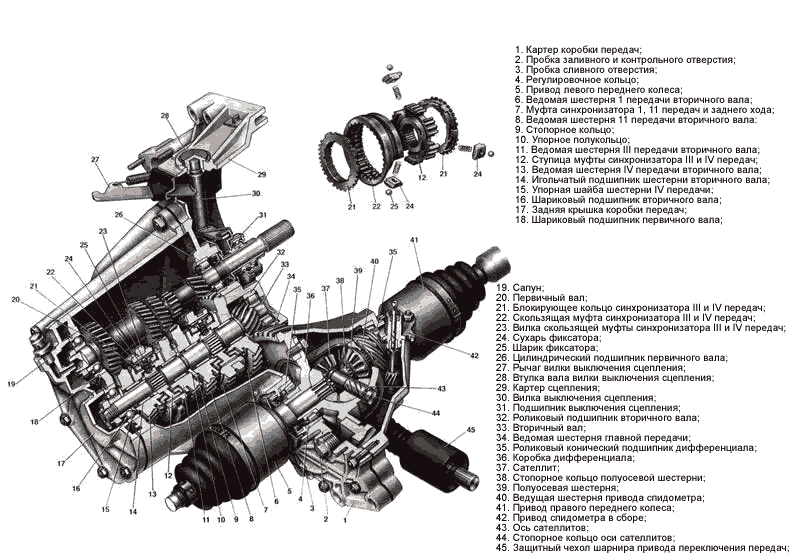

Устройство коробки передач Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

На автомобиле лада самара 2 установлена пятиступенчатая коробка передач ваз 2113, ваз 2114, ваз 2115, объединенная с дифференциалом и главной передачей.

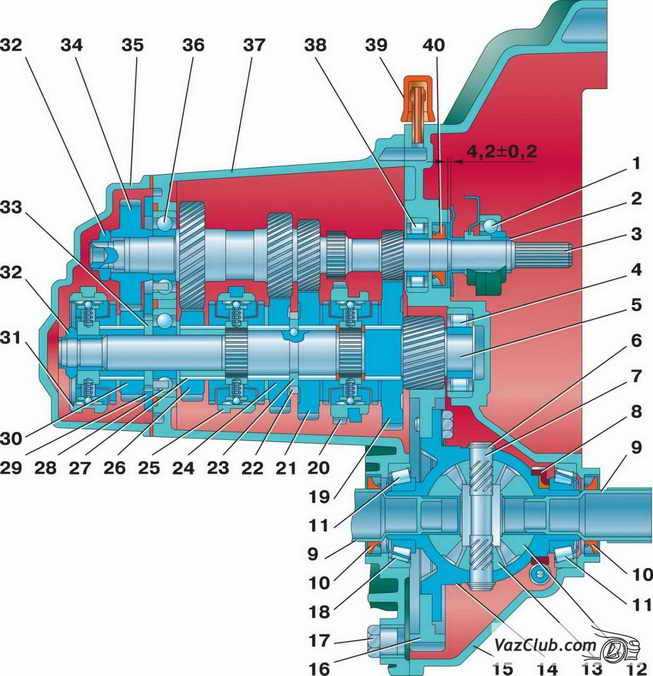

Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Первичный вал 3 выполнен в виде блока ведущих шестерен I–IV передач и со съемной шестерней V передачи, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Ведомые шестерни расположены на игольчатых подшипниках на вторичном валу 5. Кроме них на валу установлены три синхронизатора. Вторичный вал и ведущая шестерня главной передачи объединены.Дифференциал ваз 2115 двухсателлитный. Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца 18. К фланцу коробки дифференциала крепится ведомая шестерня 16 главной передачи.

Привод переключения передач: 1 – картер коробки передач; 2 – корпус механизма выбора передач; 3 – механизм выбора передач; 4 – картер сцепления; 5 – рычаг штока; 6 – шток выбора передач; 7 – шарнир штока; 8 – тяга привода управления коробки передач; 9 – защитный чехол тяги; 10 – рычаг переключения передач; 11 – сферический палец рычага; 12 – шаровая опора рычага; 13 – хомут; Х — расстояние между торцами хомута и тяги

Привод управления коробкой передач состоит из рычага 10 переключения передач, шаровой опоры 12, тяги 8, штока 6 выбора передач и механизма выбора и переключения передач ваз 2114, ваз 2115, ваз 2113.На внутреннем конце штока 6 закреплен рычаг 5, который действует на трехплечий рычаг механизма 3 выбора передач ваз 2113. Этот механизм выполнен отдельным узлом и крепится к плоскости картера 4 сцепления.

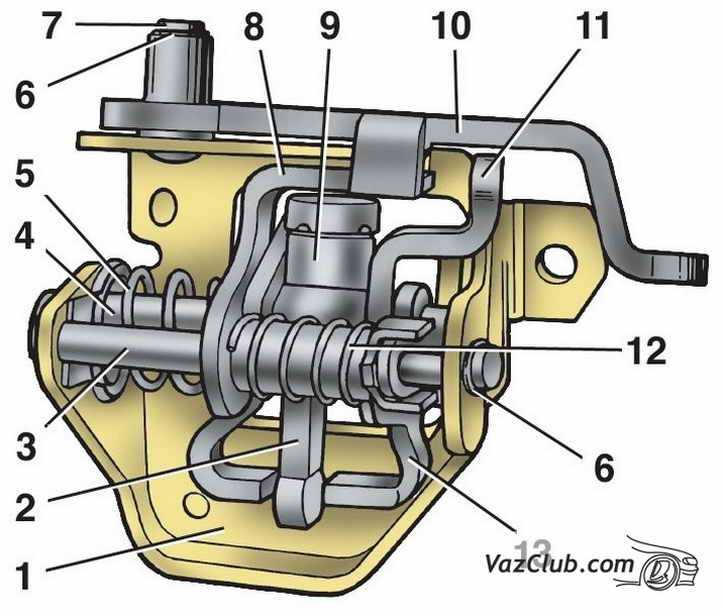

Механизм выбора передач: 1 – корпус механизма выбора передач; 2 – рычаг выбора передач (переднего хода); 3 – направляющая ось блокировочных скоб; 4 – ось рычага выбора передач; 5, 12 – пружина; 6 – стопорное кольцо; 7 – ось вилки заднего хода; 8, 13 – блокировочные скобы; 9 – фиксатор рычага выбора передач; 10 – вилка включения заднего хода; 11 – рычаг выбора передач (заднего хода)

В корпусе 1 механизма выбора передач крепятся две оси. На оси 4 установлены трехплечий рычаг выбора передач, две блокировочные скобы 8 и 13. Другая ось 3 проходит через отверстие ступицы блокировочных скоб, фиксируя их от проворачивания. Плечо рычага 2 выбора передач служит для включения передач переднего хода, плечо 11 – для включения заднего хода, а на третье плечо действует рычаг 5 (см. рис. 3.8) штока 6 выбора передач ваз 2114. В ступице рычага выбора передач вмонтирован фиксатор 9. На оси 7 установлена вилка 10 включения заднего хода.

Конструкция коробки

КПП ВАЗ 2114 состоит из нескольких основных деталей.

Валов вращающегося типа.
Передаточных механизмов.
Шестеренок.

Корпус агрегата имеет следующие составляющие.

Картерные отсеки коробки и сцепления.
Крышка.

Начинка коробки передач включает в себя.

Основную пару.
Дифференциальный узел.
Передаточные числа.

Основная пара — это главная передача (основной вал КПП ВАЗ), которая предназначена для уменьшения числа оборотов двигателя. Главная пара снижает обороты в пропорциях 1:4. Это означает, что при крутящем моменте двигателя в 2000 показатель главной пары будет 500. Стандартным показателем для основной пары является индекс 3,7. Меняя этот фактор, можно менять динамику автомобиля.

От размера пары напрямую зависит предельная скорость и разгон транспортного средства, так как она влияет на длину передачи. Синхронизированная коробка передач ВАЗ 2114 представляет собой узел с пятью ступенями. Она взаимосвязана с основной передачей и дифференциальным узлом. Шестерни передач с первой по четвертую включительно объединены в первичном валу.

Заключительный блок шестерен выполнен способом нанизывания. Все ведомые шестерни агрегата объединены во вторичном валу, который взаимодействует с ведущей шестерней основной передачи. Блок контроля коробки включает в себя рычаг для управления передачами, шаровые тяги, шток выбора передач, устройство для регулировки режима и скоростей.

Механизм выбора передач ваз 2109 ремонт

Закачек 1998Средняя скорость 4351 Kb/s

Для выполнения ремонта связанного с демонтажем и последующей заменой механизма, подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Сняв декоративный тоннель, расположенный между передними сиденьями, произведите снятие механизма включения скоростей. Механизм в обязательном порядке подлежит замене в случае если появились следы выработки, перекосы, разбалтывание втулок и прочие дефекты.

https://youtube.com/watch?v=vyENUFGvM9U

Замену рычагов можно выполнить отдельно. Для этого вынимаем стопорное кольцо с оси блокировочной скобы и вытягиваем из корпуса ось, после чего снимаем пружину.

Отворачиваем гайку крепления оси рычага, после чего вытаскиваем его из корпуса вместе с пружиной. Произведите его замену.

На этом работы по снятию и ремонту механизма выбора передач на автомобиле ваз 21099 завершены. Смажьте его чистой консистентной смазкой, после чего установку выполните в обратной последовательности.

Схема механизма переключения передач КПП Ваз 2109:1 2 3 4 5 6 7 затем выньте рычаг переключения передач и снимите пружину. Соберите механизм переключения передач в обратном порядке.

Замена салонного фильтра Лада Калина

Замена передних тормозных колодок Форд Фокус 2

Замена передних тормозных колодок Шевроле Круз

Замена моторного масла Опель Вектра С

Механизм переключения передач Ваз 2109

Этапы сборки вторичного вала Ваз 2109

Доброго дня, ребят! Тут столкнулся с такой проблемой. Лопнула пружина механизма выбора передач в кпп ВАЗ 2109. На выходных планировал менять сцепление и сразу колонуть коробку, чтобы поменять пружинку эту. Но проблема в том, что такую пружинку найти не могу нигде у нас. Даже на экзисте смотрел и там ее просто нет. Менять весь механизм, который стоит от 1650р, как-то жаба давит… из-за детали, которая стоит рублей 15-20…

вот суть вопроса, может быть эти пружины можно заменить какими-то аналогами. которые проще найти у нас? Подскажите, кто сталкивался с таким?

Механизм переключения передач

Механизм переключения передач обычно монтируется в крышках коробок передач и предназначен для выбора, включения и выключения передач. Кроме того, в механизме переключения передач устанавливаются устройства, исключающие включение двух передач одновременно и предотвращающие самопроизвольное выключение передач.

Основные требования, предъявляемые к этому механизму – легкость и простота управления коробкой передач, бесшумность и плавность переключения передач, надежная фиксация включенной передачи, предотвращение одновременного включения двух или нескольких передач, а также предохранение от включения на ходу передачи, противоположной движению автомобиля. Кроме того, механизм включения должен быть надежным, долговечным, не требовательным к сложным регулировкам и прост в техническом уходе. Сбои в работе механизма переключения передач могут привести к повреждению деталей и выходу из строя такого дорогостоящего агрегата, как коробка передач.

Механизм переключения коробки передач грузового автомобиля (рис. 1, а) состоит из трех штоков, трех вилок, трех фиксаторов с шариками, предохранителя включения первой передачи и заднего хода и замкового устройства. Штоки 8, 9, 11 размещены в отверстиях внутренних приливов крышки картера 1. На них закреплены вилки 5, 7, 10, соединенные с каретками синхронизаторов и с подвижным зубчатым колесом включения первой передачи и заднего хода.

Фиксаторы 4 удерживают штоки в нейтральном или включенном положении, что исключает самопроизвольное выключение передач. Каждый фиксатор представляет собой шарик с пружиной, установленные над штоками в специальных гнездах крышки картера. На штоках для шариков фиксаторов выполнены специальные канавки (лунки). Перемещение штока с вилкой, а следовательно, синхронизатора, возможно только при приложении усилия со стороны водителя, в результате которого шарик утопится в свое гнездо.

Замковое устройство предотвращает включение одновременно двух передач. Оно состоит из штифта 12 и двух пар шариков 6, расположенных между штоками в специальном горизонтальном канале крышки картера. При перемещении какого-либо штока два других запираются шариками, которые входят в соответствующие канавки на ползунах.

С целью предотвращения случайного включения передач заднего хода или первой передачи при движении автомобиля в стенке крышки коробки передач смонтирован предохранитель, состоящий из втулки, кольца с пружиной 3 и упора. Чтобы включить первую передачу или передачу заднего хода, необходимо отжать пружину предохранителя до упора, для чего к рычагу управления водителем прикладывается некоторое усилие.

Механизм переключения передач легкового автомобиля (рис. 1, б) устроен следующим образом. Шток 14 вилки выключения третьей и четвертой передач установлен в отверстиях передней и задней стенок картера, а штоки 13 и 16 в отверстия задней стенки и прилива картера.

На каждом штоке закреплены болтом вилки 15, 21, 23 включения передач. Для удержания штоков в нейтральном положении и в одном из крайних положений, когда включена передача, в них выполнены по три гнезда, к которым поджимается пружиной 19 шарик 20 фиксатора. Фиксаторы располагаются во втулках и закрываются крышкой 18. В головке каждого штока имеется паз, в который входит нижний конец рычага переключения передач.

Замковое устройство состоит из трех блокировочных сухарей 17. Два крайних сухаря установлены в отверстиях задней стенки картера, а средний сухарь в отверстии штока 14. При перемещении штока 13 или 16 он выдавливает сухарь, который входит в гнездо среднего штока и одновременно через средний сухарь прижимает другой сухарь к гнезду противоположного штока. Таким образом, эти штоки будут зафиксированы в нейтральном положении. При перемещении среднего штока 14 выдавливаются сразу два сухаря и фиксируют крайние штоки 13 и 16.

Учебные дисциплины

Инженерная графика
МДК.01.01. «Устройство автомобилей»
Общее устройство автомобиля
Автомобильный двигатель
Трансмиссия автомобиля
Рулевое управление
Тормозная система
Подвеска
Колеса
Кузов
Электрооборудование автомобиля
Основы теории автомобиля
Основы технической диагностики
Основы гидравлики и теплотехники
Метрология и стандартизация
Сельскохозяйственные машины
Основы агрономии
Перевозка опасных грузов
Материаловедение
Менеджмент
Техническая механика
Советы дипломнику

Олимпиады и тесты

«Инженерная графика»
«Техническая механика»
«Двигатель и его системы»
«Шасси автомобиля»
«Электрооборудование автомобиля»
