Как подсоединить выключатель werkel

Выбор места установки

Перед установкой одноклавишного выключателя Werken необходимо определить правильное место его размещения. От выбора места установки зависит эффективность использования выключателя и удобство его использования.

Во-первых, следует определить, для чего будет использоваться этот выключатель. Если он будет использоваться для управления освещением в комнате, то наиболее удобным местом установки будет близко к входной двери или в месте, где обычно находится включатель света. Таким образом, вы сможете удобно включать и выключать свет по приходу и уходу из комнаты.

Во-вторых, стоит учитывать эргономику пользования выключателем. Необходимо выбрать такое место установки, чтобы кнопка выключателя находилась на уровне руки и была легко доступна. Это позволит удобно выполнять операции включения и выключения выключателя без неудобств.

Также стоит учесть требования электробезопасности при выборе места установки выключателя. Выключатель не должен находиться вблизи влажных помещений, источников тепла или других устройств, способных повредить его или оказать на него негативное воздействие

Важно установить выключатель в таком месте, чтобы его работа не была нарушена в результате воздействия внешних факторов

В зависимости от конкретной ситуации, выбор места установки выключателя может быть различным

Важно учитывать индивидуальные особенности помещения и ваши личные предпочтения

Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.
Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.
Предыдущий пункт относится и к межэтажным лестничным пролетам.
В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Обзор выключателей и розеток Легранд, Werkel и Schneider Electric

Подбирая изделия для установки в коммерческом или жилом помещении, следует ориентироваться на качество и стоимость. Но и эти показатели не всегда облегчают выбор конструкции с выключателем и розеткой. Даже лучшие бренды на рынке располагают сотнями единиц продукции в разных сегментах цен.

При выборе розеток с выключателями необходимо обращать внимание на качество пластика и внутренней конструкции для того чтобы не приобрести подделку

При покупке необходимо обращать внимание на основные критерии качества:

• ремонтопригодность;
• качество материалов изготовления;
• декоративные характеристики (дизайн);
• функциональность и технические параметры.

С учетом вышесказанного потребители предпочтут купить розетки Легранд, Werkel и Schneider Electric, Bticino, Anam, Makel, Wessen, Lezard, GUSI, DKC. Все они соответствуют высоким требованиям качества и дизайна.

Особенности и преимущества розеток и выключателей Legrand

Продукция французского производителя Легранд присутствует на рынках более чем 60-ти стран мира. Из небольшого семейного предприятия компания выросла до размеров концерна, объединяющего под собой более 8-ми брендов.

Компания Legrand предлагает покупателям широкий выбор розеток с выключателями как для внутреннего, так для наружного использования

Преимущества изделий Legrand:

• обширный ассортимент;
• высокое качество исполнения;
• применение качественного производственного сырья;
• использование инновационных технологий в процессе производства.

Единственный недостаток продукции заключается в ее высокой стоимости, которая оправдана отличными техническими и эксплуатационными характеристиками. Потребители могут приобрести выключатели, рамки и розетки Легранд Валена, Плексо, Каптика, Валена Аллюр, Галеа Лайф, Кьютео и других серий. В рейтинге производителей это компания занимает первое место, располагая самым большим ассортиментом и относительно доступными ценами в сравнении с другими фирмами, выпускающими продукцию аналогичного качества.

Характеристики розеток и выключателей Werkel

Компания Werkel предлагает высококачественную электротехническую продукцию, которая отличается практичностью, надежностью, простой системой установки и долговечностью. Такие розетки и выключатели удобны и многофункциональны

Производитель уделяет особое внимание декоративным характеристикам. Изделия красивы и эргономичны. Ассортимент компании Werkel включает как обычные модели, так и розетки и выключатели новейшего поколения с сенсорным управлением

Ассортимент компании Werkel включает как обычные модели, так и розетки и выключатели новейшего поколения с сенсорным управлением

Отдельного внимания заслуживают ретро выключатели и розетки, выпускаемые этой шведской компанией. Данные механизмы идеально подойдут для создания изысканных акцентов на кирпичной кладке, деревянных стенах и поверхностях с отделкой в виде других материалов.

Преимущества серии ретро:

• керамический корпус, обладающий термостойкостью (от -40° до 80°С), высокой механической прочностью и диэлектрическими характеристиками;
• покрытие сохраняет свой цвет на протяжении всего срока эксплуатации и проявляет стойкость к повреждениям механического свойства;
• высокая проводимость тока без нагрева механизма;
• стабильная работа при скачках напряжения;
• контакты выключателей не выгорают.

Ретро розетки с выключателями от компании Werkel пользуются большой популярность среди покупателей

https://youtube.com/watch?v=ge2EbjHmbO4

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

• питающий кабель от автомата в щитке кабель спускающийся к выключателю один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Советы по монтажу для безопасности

1. Проверьте электрический контур перед началом работы:

• Отключите электрическое питание выключателя.
• Убедитесь, что напряжение отсутствует, используя тестер напряжения.
• Используйте изоляционные перчатки и другие средства защиты при работе с электрическими компонентами.

2. Подготовьте инструменты и материалы:

• Убедитесь, что у вас есть необходимые инструменты, такие как отвертки, плоскогубцы, проводники и т.д.
• Проверьте, что вы имеете правильный набор проводов и соединителей для монтажа.
• Убедитесь, что все инструменты находятся в исправном состоянии.

3. Организуйте безопасное рабочее пространство:

• Удалите все предметы, которые могут помешать вам во время монтажа.
• Убедитесь, что рабочая область хорошо освещена.
• Разместите все инструменты и материалы таким образом, чтобы они были легко доступны во время работы.

4. Правильно подключите провода:

• Соблюдайте правильную последовательность подключения проводов: фазный, нулевой и заземляющий провода.
• Не допускайте перекрестных соединений между проводами.
• Убедитесь, что провода надежно закреплены и не соприкасаются с другими проводами или металлическими частями.

5. Добросовестно закрепите и изолируйте выключатель:

• Установите выключатель на плотную и стабильную поверхность.
• Убедитесь, что выключатель прочно закреплен и не подвижен, чтобы избежать его повреждения.
• Используйте изоляционную ленту или другие средства для надежной изоляции проводов.

6. Проверьте работоспособность и безопасность установленного выключателя:

1. Включите электрическое питание и проверьте, правильно ли работает выключатель.
2. Убедитесь, что все провода надежно подключены и нет признаков короткого замыкания или перегрева.
3. Проверьте заземление и убедитесь, что выключатель работает безопасно.

7. Завершающие меры безопасности:

• Удалите все изоляционные материалы и инструменты из рабочей зоны.
• Убедитесь, что электрическое питание выключателя отключено перед закрытием электрического щитка или панели.
• Проведите финальную проверку, чтобы убедиться, что монтаж полностью завершен и безопасен для использования.

Следуя этим советам по монтажу, вы обеспечите безопасность и правильную установку накладного выключателя WerkeL.

Если подсветка моргает

Бывает, что подсветка начинает моргать. Что в таком случае делать? Нужно проверить напряжение в сети и подачу тока. Если все нормально, значит, диод пришёл в негодность, нужна замена. Чтобы сделать индикатор выключателя, проделайте шаги 1–9 из подраздела об отключении подсветки, перекусите жилы в том месте, где провода идут к лампочке. Запомнив места соединения диода с выходящей фазой и резистором, возьмите новый индикатор и подключите его к контактам. Места скрутки обмотайте изолентой или наденьте на них пластиковую трубочку. Далее заново соберите выключатель и протестируйте подсветку.

Выключатели с подсветкой — это не дань моде, а удобство, ведь всё совершенствуется на благо человечеству.

Подключение нового двухклавишного выключателя Werkl

Подключение нового двухклавишного выключателя Werkl к вашей электрической сети несложно и займет всего несколько минут. Следуйте инструкциям ниже, чтобы безопасно подключить ваш новый выключатель.

1. Перед началом работы убедитесь, что электропитание выключено. Переключите выключатель в расположенной рядом электрической коробке в позицию «выключено» или отключите соответствующий предохранитель.

2. Установите новый двухклавишный выключатель Werkl в электрическую коробку

Обратите внимание на правильную ориентацию и убедитесь, что он плотно прилегает к стене. Закрепите выключатель с помощью винтов, предоставленных в наборе

3. Присоедините провода к соответствующим клеммам вашего нового выключателя. В большинстве случаев, это будет три провода: фазный (черный), нейтральный (белый) и заземлительный (зеленый или желтый-зеленый). Следуйте инструкциям, предоставленным в комплекте или на сайте производителя, чтобы узнать правильное расположение клемм. Обычно, фазный провод подключается к клемме, помеченной буквой L, а нейтральный — к клемме, помеченной буквой N.

4

Обратите внимание на правильное соответствие цветов проводов и пометок клемм. Убедитесь, что провода надежно закреплены в клеммах и изолированы, чтобы предотвратить короткое замыкание или повреждение проводов

5. Проверьте, что все соединения надежно закреплены и провода не выходят из клемм. Переключите электропитание на включено и проверьте работу выключателя. Если все подключено правильно, ваш новый двухклавишный выключатель Werkl должен надежно работать.

Следуя этим простым шагам, вы сможете безопасно и правильно подключить новый двухклавишный выключатель Werkl. Если вы не уверены в своих навыках электромонтажа, рекомендуется обратиться к квалифицированному электрику.

Установка выключателя-цепочки в бра

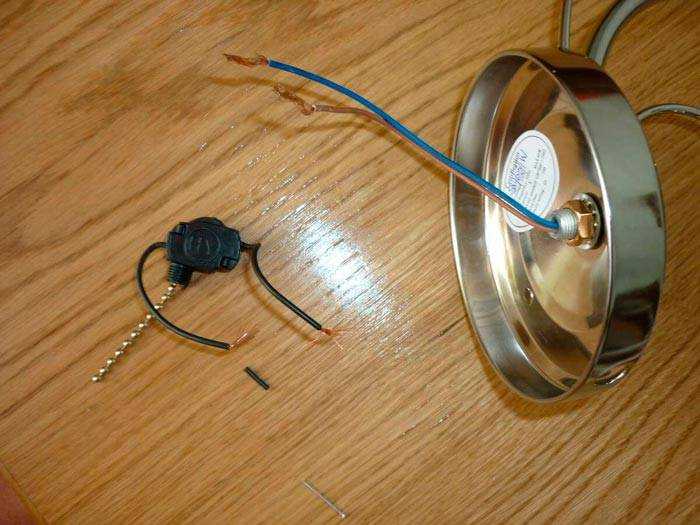

Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

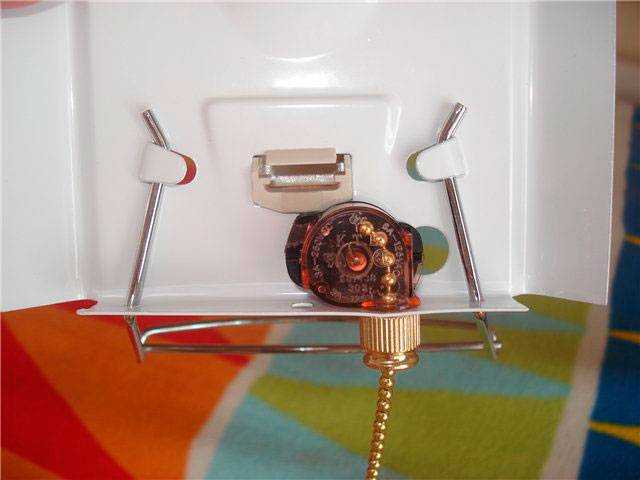

Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

При этом не забудьте снять плафон, чтобы случайно не повредить светильник.

Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.

Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.

При этом обратите внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.

Монтаж выключателя двухклавишного Werker: пошаговая инструкция и советы

Выключатели являются одним из самых важных элементов электрической системы любого дома. Если вы решили установить выключатель двухклавишный Werker, этот пошаговый гид поможет вам выполнить задачу правильно и безопасно.

Необходимые инструменты

Перед началом установки выключателя двухклавишного Werker вам понадобятся следующие инструменты:

• Отвертка
• Кусачки или стриппер
• Электрический тестер
• Плоскогубцы
• Монтажные петли или отвертка с отверстиями

Пошаговая инструкция

Включите отключающий выключатель в электрическом щитке, чтобы отключить электрическую цепь, с которой вы собираетесь работать. Проверьте отключение с помощью электрического тестера. Убедитесь, что питание отключено.
Снимите панель розетки или выключателя, с которым вы собираетесь работать. Это обычно делается с помощью отвертки.
Отсоедините провода, идущие к старому выключателю

Обратите внимание на их цвета и расположение, так что вы сможете подключить новый выключатель правильно.
Подключите провода к новому выключателю. Обычно выключатель имеет метки L1, L2 и коммутирующие контакты

Подключите провода соответствующим образом.
Закрепите выключатель на монтажной петле или используя отвертку с отверстиями. Убедитесь, что выключатель плотно прилегает к стене.
Установите панель розетки или выключателя обратно, закрепив ее с помощью отвертки.
Включите питание в электрическом щитке и проверьте работу выключателя с помощью электрического тестера.

Предосторожности и советы

При установке выключателя двухклавишного Werker необходимо соблюдать следующие меры предосторожности:

• Всегда отключайте питание в электрическом щитке перед началом работы с электрическими проводами.
• Проверьте отключение питания с помощью электрического тестера перед продолжением работ.
• Будьте внимательны и аккуратны при обращении с электрическими проводами. Избегайте их повреждения и короткого замыкания.
• Если вы не уверены в своих способностях или навыках, лучше обратиться к профессионалу, чтобы избежать возможных проблем или аварийных ситуаций.

Следуя этой пошаговой инструкции и соблюдая меры предосторожности, вы сможете установить выключатель двухклавишный Werker самостоятельно и безопасно

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

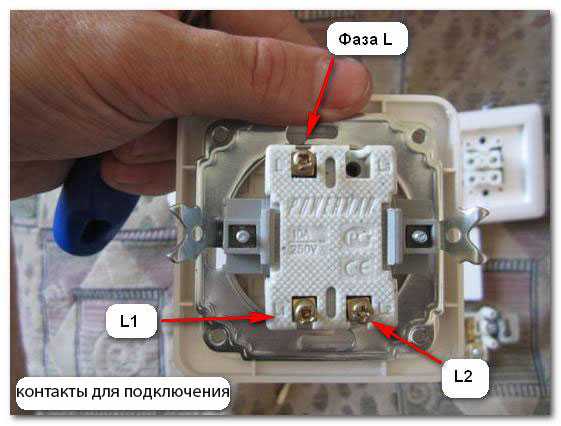

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках. Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

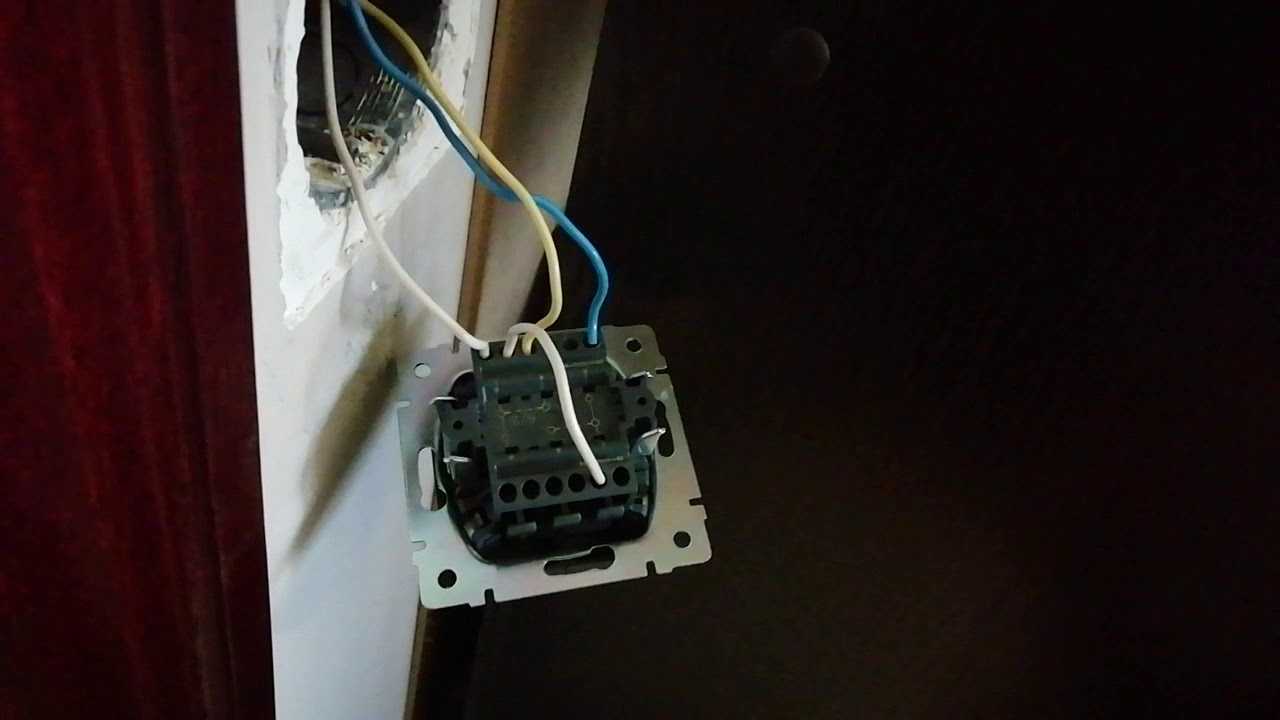

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Двухклавишный выключатель werkel как подключить

Выключатель фирмы веркель набирает популярность благодаря простоте и удобству монтажа выключателя. Werkel продумали клипсы Easy Click для крепления механизмов и рамок всех серий Werkel. Для безопасности эксплуатации механизмов использованы токопроводящие элементы из бронзы с добавлением фосфора. Даже при постоянной работе механизм не будет нагреваться.

Как подключить Werkel?

Чтобы начать установку выключателя Werkel, понадобятся:

• отвертка (желательно индикаторная, чтобы определить фазный провод),
• монтажная коробка (подрозетник),
• провода из щитка или автомата.

Так как механизм выключателя встраиваемый, то в стене должно быть проделано отверстие для подрозетника и выведены через него провода для установки выключателя. Werkel для точной регулировки многопостовых рамок оснастил механизмы пазами, упрощающими выравнивание и монтаж.

Прежде чем начать работу с электрическим проводом, убедитесь, что система обесточена. Если вы не уверены в своих действиях, лучше обратиться к специалистам.Подключить провода к одноклавишному выключателю Werkel нужно с помощью самозажимных клемм согласно схеме монтажа выключателя Werkel

Важно: электрический провод не должен превышать сечение 2,5 мм

После подсоединения проводов к механизму выключателя следует закрепить выключатель в стене. Монтаж механизма в стену возможен 3 способами: винтами к монтажной коробке, винтами к стене или с помощью анкерного механизма. Компания Werkel предусмотрела все удобные варианты для вас.

Затем следует закрепить рамку и завершить установку кнопкой выключателя. Поздравляем: вам удалось подключить выключатель Werkel.

Как установить двойной выключатель Werkel?

Принцип подключения двойного выключателя Werkel такой же, как одноклавишного.

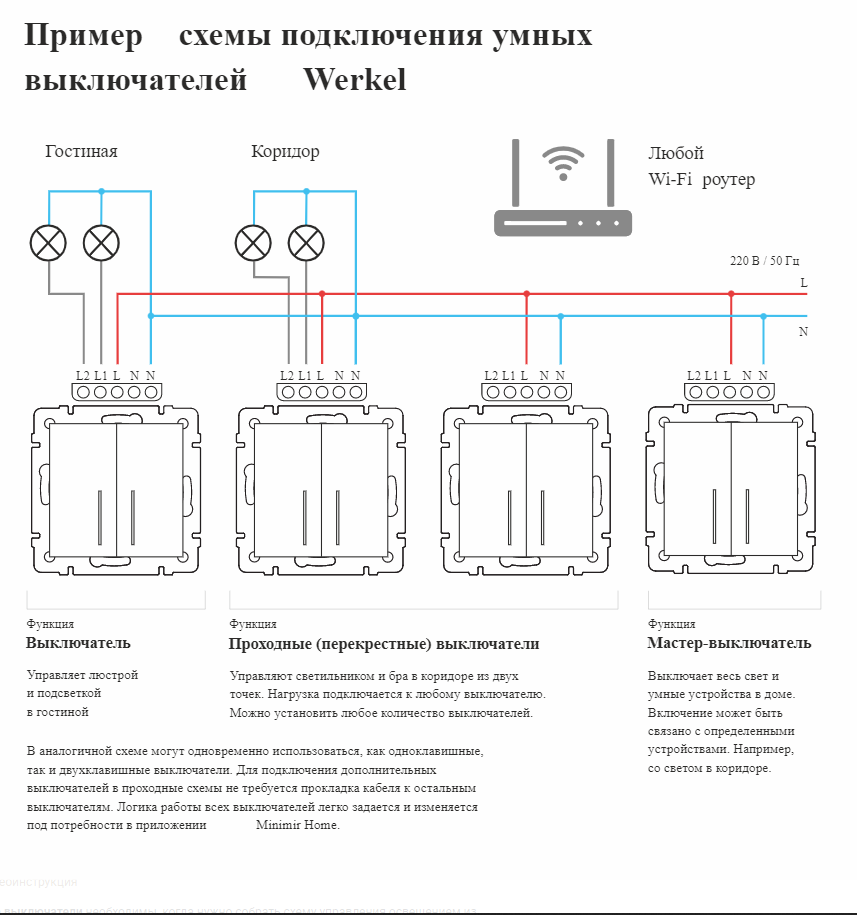

Подключить двойной выключатель Werkel следует согласно схеме с помощью самозажимных клемм Werkel. В двойной выключатель подсоединить следует 3 провода (фаза и две группы освещения). Чтобы правильно определить фазный провод следует воспользоваться индикаторной отверткой.

Когда к двойному выключателю Werkel подключены провода, крепим механизм в стену. Фиксируем рамку и поочередно закрепляем клавиши выключателя.

Как снять выключатель веркель?

Если ремонт идет полным ходом, то смонтировать выключатель Werkel окончательно не получится. Так как перед поклейкой обоев или покраской стен, лучше всего снять рамку и кнопки механизма. Чтобы уберечь декоративные части от повреждений, следует первоначально снять кнопки выключателя, потом аккуратно извлечь рамку из пазов. Сам механизм извлекать не нужно, но правильнее будет его закрыть, например, малярным скотчем.

Надеемся, ремонт будет вас радовать с удобной электрикой от Werkel.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Дополнительные функции и настройки

Одноклавишный выключатель werkel предлагает дополнительные функции и настройки для удобного использования.

• Регулировка яркости освещения: Выключатель werkel позволяет настроить яркость света в помещении. С помощью специальных кнопок или поворотного механизма можно изменить уровень освещенности в соответствии с вашими потребностями и настроением.
• Таймер: Включение и выключение света можно задать на определенный промежуток времени с помощью встроенного таймера. Это удобно, если вы хотите автоматически выключить свет, после того как покинете помещение, или если вам нужен свет на определенное время.
• Ночная подсветка: В некоторых моделях выключателя werkel имеется функция ночной подсветки. Это позволяет создать слабое, ненавязчивое освещение в темноте, упрощая ориентацию в помещении ночью и обеспечивая комфортные условия для сна.

Настройки выключателя werkel могут различаться в зависимости от модели, поэтому рекомендуется обратиться к инструкции пользователя и производителю для получения подробной информации о доступных функциях и настройках вашей модели выключателя.

Настройка и тестирование работы выключателя werkel

Для настройки и тестирования работы одноклавишного выключателя werkel необходимо выполнить следующие шаги:

1. Установите выключатель в соответствующую электрическую сеть, убедившись, что напряжение соответствует требованиям устройства.
2. Проверьте, что питание выключателя включено, путем включения освещения или другого электроприбора, управляемого этим выключателем.
3. Убедитесь, что провода подключены к соответствующим контактам выключателя. Обычно для одноклавишного выключателя используются два соединительных провода: фазовый и нейтральный.
4. Проверьте, что выключатель правильно установлен в розетку и надежно закреплен. Проверьте, что болты крепления надежно закручены.
5. Протестируйте работу выключателя, включив и выключив освещение или электроприбор, управляемый этим выключателем. Убедитесь, что команда включения/выключения выполняется корректно и без задержек.

В случае, если выключатель werkel не работает или работает некорректно, проверьте соединения проводов, убедитесь в правильности установки выключателя и наличии питания. Если проблема не устраняется, рекомендуется обратиться к квалифицированному электрику или связаться с сервисным центром производителя для получения помощи и консультации.

Для безопасности всегда следуйте инструкциям, предоставленным производителем выключателя werkel, и обращайтесь к специалистам при необходимости.

Как правильно установить выключатель фирмы werkel

Установка выключателя фирмы werkel может показаться сложной задачей, но следуя данной подробной инструкции, вы сможете выполнить ее без проблем.

Перед началом работ убедитесь, что у вас есть все необходимые инструменты и материалы:

1.	Выключатель фирмы werkel
2.	Отвертка
3.	Набор проводов
4.	Плоскогубцы

После того, как вы убедились, что все необходимые инструменты и материалы у вас есть, приступайте к установке:

Отключите электроэнергию в помещении, где планируете установить выключатель. Для этого отключите соответствующий автомат или снимите предохранитель.
С помощью отвертки откройте крышку электрощитка.
Выберите место, где будет располагаться выключатель. Учтите, что он должен быть удобно доступен и визуально гармонировать с интерьером помещения.
Откройте корпус выключателя и изучите предоставленные инструкции по его установке

Обратите внимание на то, какие провода подключаются к каким контактам.
Следуйте инструкциям и подключите соответствующие провода к выключателю. Убедитесь, что провода надежно закреплены в клеммах.
Закройте корпус выключателя, убедившись, что все провода находятся внутри корпуса и надежно закреплены.
Проверьте работоспособность выключателя, включив электроэнергию в помещении

Убедитесь, что выключатель корректно переключает состояние с вкл. на выкл. и наоборот.

Если все шаги были правильно выполнены, то установка выключателя фирмы werkel завершена. Рекомендуется проверить работоспособность выключателя периодически и в случае неисправностей обратиться к профессионалам.

Схема подключения

Перед тем как подключить трехклавишный выключатель с розеткой, рекомендуется изучить типовую схему установки тройного выключателя (как с розеткой, так и без нее). В распределительной коробке имеется два провода (нулевой — синего цвета и фазовый — коричневого). Иногда встречаются и другие цвета или даже бесцветные провода. К нулю подключается три нулевых провода от осветительных приборов, а один провод идет на розетку. В квартирах нуль обычно направляют сразу к светильнику, а от стены отходят лишь фазовые провода. Если выключатель оснащен розеткой, то имеется еще один ноль.

На схеме показано, что к выключателю и розетке подводится пять проводов. Если не учитывать розетку, таких проводов будет четыре.

Ниже представлена пошаговая инструкция по подключению тройного выключателя с розеткой:

1. Отключаем электропитание в сети. Для этого используем автомат-выключатель, ответственный за конкретное помещение или все здание в целом. Обесточивание сети — ключевой момент, обеспечивающий безопасность проведения работ.
2. Снимаем старый выключатель. Вначале демонтируем кнопки, затем рамку, а после этого откручиваем винты и достаем выключатель из стены. Высвобождаем провода, после того как слегка ослабили контактные крепления.
3. Ищем фазовый провод. Вновь подключаем напряжение и при помощи индикационной отвертки находим провод, отходящий от электрощита. При нахождении фазы индикатор начнет светиться. Найденный провод помечаем, чтобы в дальнейшем не потерять его.
4. Выполняем подключение для нового выключателя. После нахождения фазы снова обесточиваем сеть и начинаем установку прибора. На обратной стороне выключателя имеется схема подключения, где есть подсказка о местах, к которым нужно присоединить фазу и оставшиеся три провода. Осуществляем подключение в соответствии со схемой.
5. Устанавливаем выключатель и розетку в ниши. Тщательно закручиваем контакты. Блок закрепляем зажимными винтами, устанавливаем облицовочную панель с клавишами.
6. Тестируем систему на работоспособность. Для этого подключаем ток и проверяем работу всех кнопок.

В домах старой планировки установка тройных выключателей возможна только на участках, где стыкуются санузел, коридор и кухня. В комнатах же можно установить только одноклавишные или двухклавишные выключатели. Если все же необходимо установить в этих помещениях тройники, понадобится внести изменения в проводку.

При наличии розетки схема подключения остается практически такой же. Фазовые провода направляются к нужным контактам, а розетка питается от еще одного нуля, а также фазовой перемычки, отходящей от выключателей.

Если внимательно изучить схему, установка трехклавишного выключателя с розеткой не должна вызвать особых сложностей

Во время проведения любых электромонтажных работ рекомендуется уделять особое внимание соблюдению техники безопасности
