Разборка и сборка заднего колеса велосипеда

Особенности элемента

Задняя втулка велосипеда – центральная часть заднего колеса, обеспечивающая его вращение. С помощью дропаунтов крепится к раме. У переднего колеса также есть втулка, но несколько иной конструкции. Кроме обеспечения свободного вращения, также отвечает за накат – движение без прилагаемых усилий.

Пройдите опрос

По типу конструкции элементы делят на следующие разновидности:

• свободного хода без тормозного устройства;
• без свободного хода и без тормозного устройства;
• с ножным тормозом и свободным ходом.

Конструкции без тормозного устройства применяют на скоростных велосипедах. Свободный ход препятствует прокручиванию педалей при вращении колеса. Конструкции без свободного хода действуют наоборот. Их применяют в устройстве горного, шоссейного средства передвижения.

Втулки с ножным тормозом используют на «односкоростниках». Это простые дорожные, городские модели. Торможение осуществляется нажатием на педаль в обратном направлении. В результате устройство блокирует колесо. По типу делятся на барабанные и червячные. Те и другие надежны в эксплуатации, долговечны. В области задней втулки могут быть установлены дисковые тормоза.

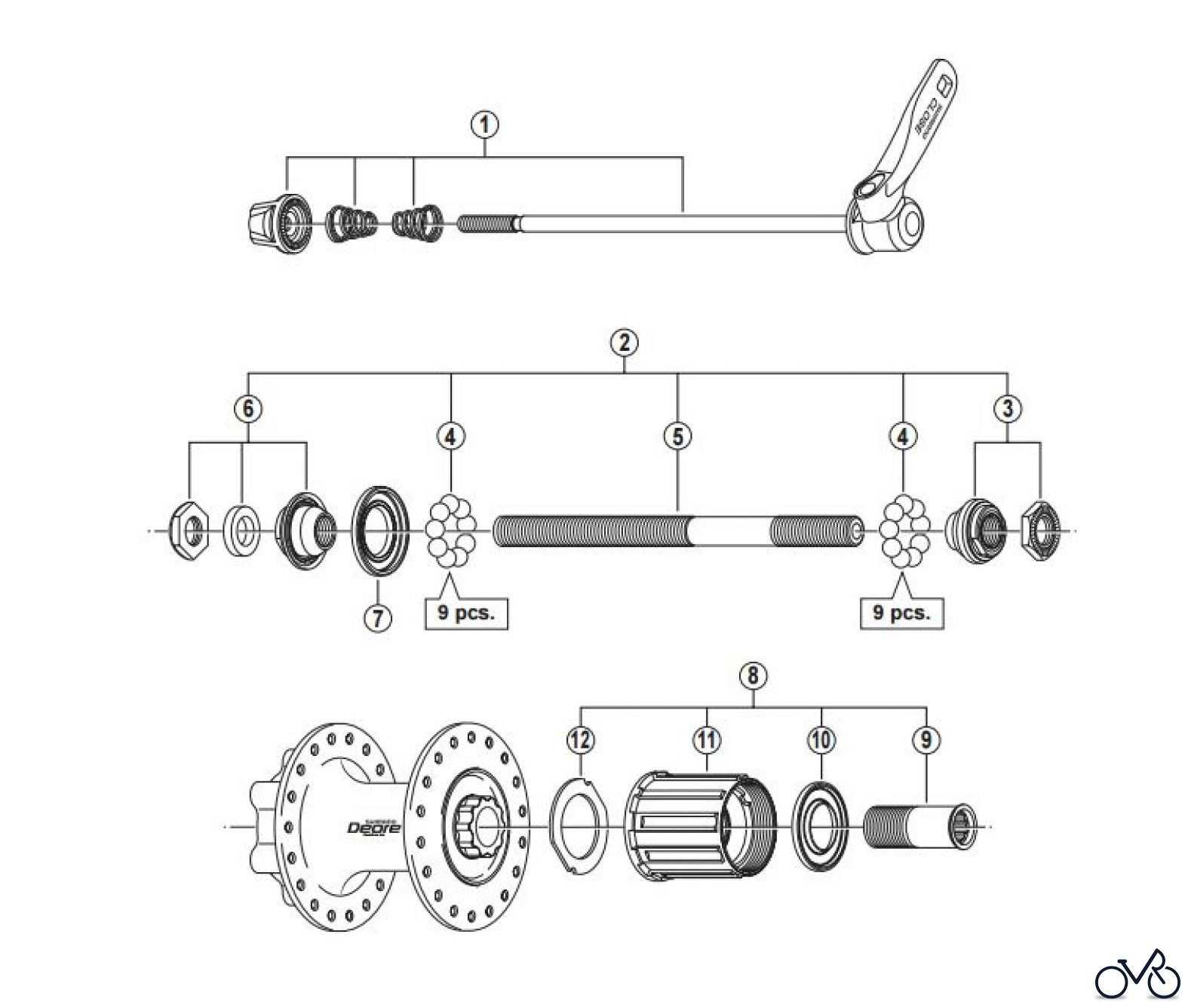

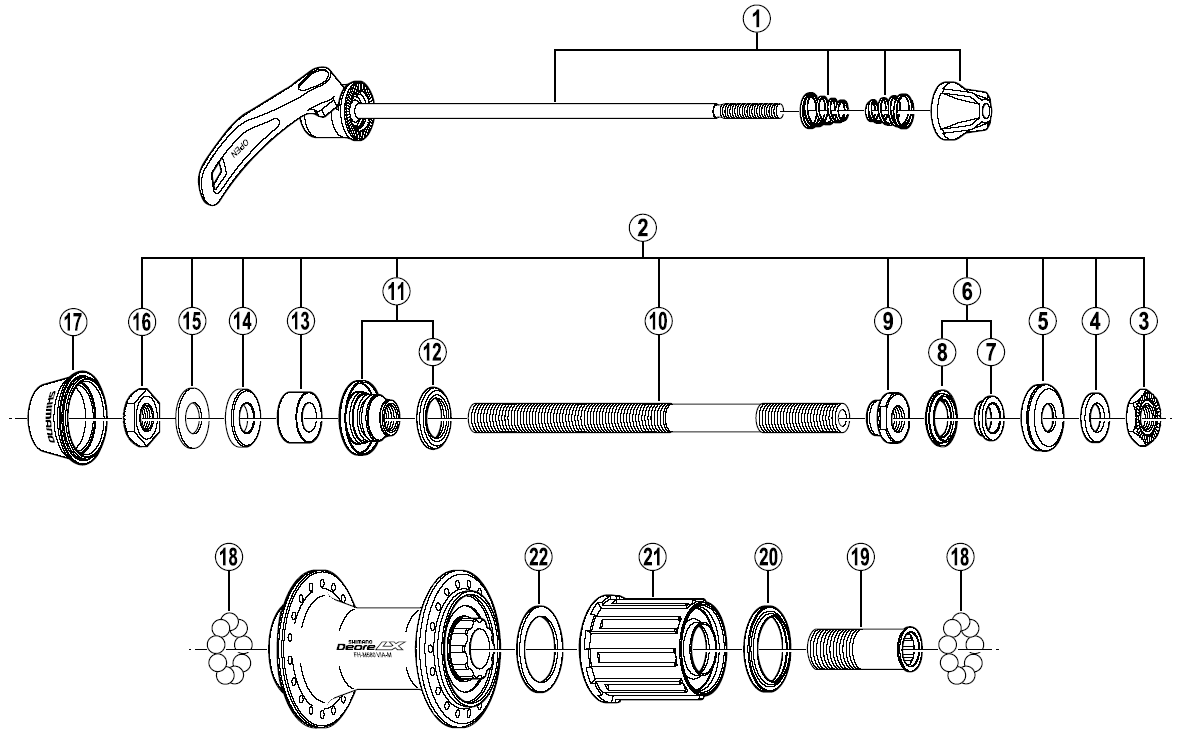

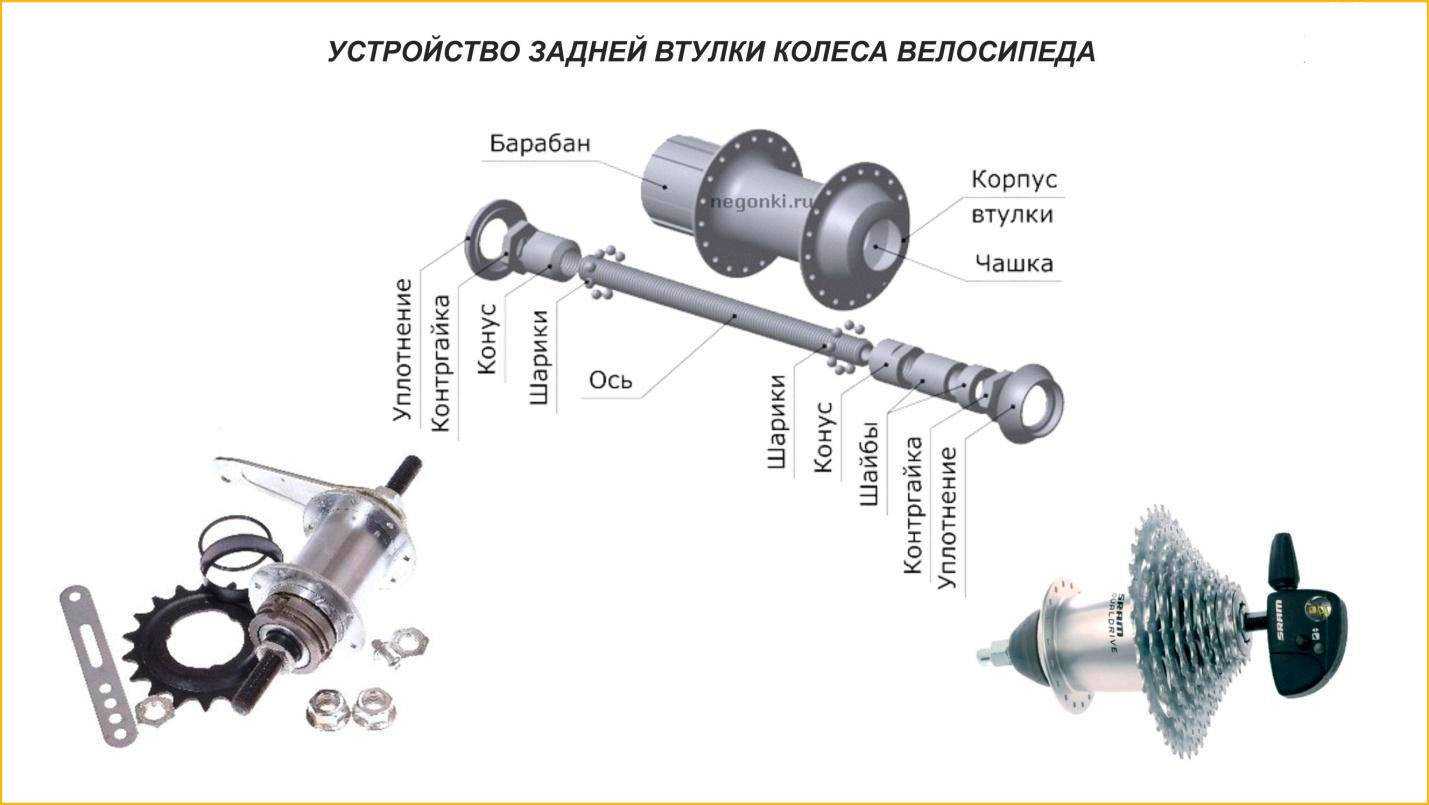

Несмотря на различия, в целом устройство задней втулки велосипеда идентично. Она состоит из оси, контргайки, шайбы, конуса. По материалу изготовления различают алюминиевые и стальные детали. Первые легче и не боятся коррозии, но подвергаются деформации. Вторые намного прочнее, но тяжелее и могут заржаветь.

Возникновение грохота в корпусе втулки, шатания, люфта колеса при движении, плохой накатной динамики, хруста подшипников свидетельствует о поломках конструкции. Причин несколько:

• неправильная затяжка конусов при использовании подшипников типа «конус-чашка»;
• загрязнение, отсутствие смазочного вещества;
• поломки подшипника или отдельных его частей.

Ездить с такой проблемой аварийно опасно, поэтому следует как можно скорее приступить к ремонту задней втулки велосипеда.

Обслуживание задней и передней втулки

Перед тем как преступить к разборке, давайте определимся, когда надо обслуживать втулки велосипеда. Прежде всего, стоит отметить, что обслуживание бывает периодическим и вынужденным.

Периодическое обслуживание

Подразумевает под собой профилактические мероприятия по чистке и смазке всех узлов втулки велосипеда во избежание выхода их из строя, тем самым уменьшая затраты на покупку новых запчастей и проблем с ремонтом. Многими веломастерами рекомендуется производить замену смазки подшипников втулки каждые 5000 км, но как показывает практика, очень много зависит от дорожного покрытия, по которому вы катаетесь и качества самой втулки (непосредственно конструкция пыльников). Поэтому необходимость обслуживания может возникнуть и раньше.

Вынужденное обслуживание

Если при езде или проверке вращения колеса велосипеда вы обнаружили люфты, посторонний шум и треск внутри втулки или же наблюдается затрудненное вращение колеса, то это может говорить о нескольких возможных причинах:

• Неверная затяжка конусов (в случае подшипника «конус-чашка»).
• Отсутствие смазки или ее сильное загрязнение.
• Выход из строя чашек, шаров или конуса втулки (в случае подшипника «конус-чашка»).
• Выход из строя промподшипников (в случае втулки на промах).

В данном случае следует как можно скорее произвести ремонт и обслуживание колеса. А что для этого нужно сделать мы рассмотрим ниже.

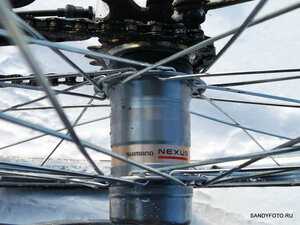

В интернете пишут о том, что у втулки слишком большой шаг между передачами и самих передач катастрофически не хватает, поэтому на втулке очень некомфортно ездить. Так ли это?

В самом деле, шаг между передачами не такой уж и маленький и составляет 36,4%. Да и самих передач, как это не удивительно всего три, ведь втулка трёхскоростная. Но надо понимать, что комфорт это вещь сугубо субъективная и не совсем корректно ориентироваться в подобном вопросе на мнение других велосипедистов, не попробовав самому. Отвечая на вопрос, скажу следующее: если прежде вы ездили на горном велосипеде с более чем 20-ю передачами, то конечно же вы будете чувствовать значительный дискомфорт при «пересаживании» на трёхскоростную планетарку. По сравнению с трансмиссией горного велосипеда, вам будет крайне не хватать количества передач, а большой шаг между ними будет создавать ощущение, что какую передачу не выбери, крутить всё равно неудобно и неприятно. С другой стороны, если вы «пересаживаетесь» на «трёшку» с односкоростного велосипеда, то вам планетарка скорее всего наоборот покажется очень удобной, позволяющей существенно повысить комфорт во время езды.

В общем, всё напрямую зависит от того, на чём вы ездили прежде и от вашего стиля езды. Из собственного опыта могу добавить, что до планетарки я ездил на однопередачнике, ну а когда пересел на Shimano Nexus Inter 3, она стала для меня просто незаменимой. Не буду лукавить, в течение первых поездок на «трёшке» я определённо ощущал большой шаг передач. Но в дальшейнем, когда привык к втулке и заменил заднюю звёздочку на более подходящую по количеству зубьев, понял, что более оптимальный шаг между передачами вряд ли можно было подобрать и производитель выбрал так называемую «золотую середину». Отъездив на планетарке ни много, ни мало почти 9 тысяч километров (на момент написания), по поводу количества скоростей могу сказать, что «трёшки» мне хватает практически для всех ситуаций и лишь изредка ощущается нехватка передач, с чем вполне можно мириться. Ну а на зиму, когда процесс передвижения на велосипеде требует большего количества энергии, я ставлю назад звёздочку побольше, это решает проблему нехватки крутящего момента.

Снятие колес

По возможности начните с установки велосипеда. Он должен быть установлен с левой стороны, когда снимаете заднее колесо. Не ставьте велосипед в вертикальном положении без заднего колеса, так как это может повредить задний переключатель.

1. Задние колеса: установите переключатель к внешней передаче и внутренней передней цепи колеса. Это ослабит цепь, и колесо будет легче снять.

2. Отсоедините обод тормоза, если он имеется. Механизмы выпуска типичных MTB и дорожных тормозов приведены ниже.

Примечание: С дисковыми тормозами колодки разъединения не требуются. Кроме того, при гидравлических дисковых тормозах не выжимайте рычаг тормоза, когда снимаете диск с велосипеда. В противном случае колодки закроются, и вам будет очень трудно поставить колесо обратно на велосипед. Используйте специально сконструированную распорку, такую как PP-1.2, если это необходимо.

3. :

• Механизм эксцентрика для закрепления осей колес: потянуть наружу до конца рычаг данного механизма. При необходимости ослабить быстрый выпуск регулировочной гайки, чтобы убрать любые выступы на конце вилки.
• Прямая ось: некоторые функции аналогичны оси механизма эксцентрика для закрепления осей колес — потяните рычаг наружу для отсоединения и поверните для ослабления. Некоторые прямые оси оснащены специальным устройством, которое должно ослаблять ось. Тем не менее, другие простые рычаги, которые необходимы для ослабления или затягивания, не используются.
• Твердая ось: на оси колес с гайками необходимо ослабить снаружи обе гайки.

4. На переднем колесе — просто направляйте колесо вниз и из вилки. Для задних колес — потяните задний механизм переключения передач, чтобы винтики очистили цепь. Опустите колесо, направляя его вниз через тормозные колодки и вперед, чтобы очистить цепь и механизм переключения передач.
Некоторые механизмы переключения передач имеют механизм сцепления, который затрудняет их поворот. Они имеют функции, благодаря которым можно легко снять колесо.

• Для сцепления механизма переключения передач SRAM переместите нижний ролик вперед, чтобы ослабить цепь, и нажмите кнопку для фиксации его на месте.

Для сцепления механизма переключения передач Shimano необходимо найти рычаг включение/выключение и переместить его в нерабочее положение.

Обслуживание

Чтобы втулка долго прослужила, её необходимо регулярно обслуживать. Обслуживание заключается в прочистке подшипников и чашек корпуса от старой смазки, которая уже собрала достаточно грязи.  Смазка чёрного цвета свидетельствует о наличии грязи. Такую смазку необходимо заменить, чтобы грязь не разрушала чашки и подшипники.

Когда вы полностью разобрали втулку, вытрите старую смазку тряпкой или бумагой с подшипников и чашек корпуса втулки. Нанесите новую смазку на чашки и подшипники. Далее соберите конструкцию.

https://velofans.ru/remont/zadnyaya-vtulka-velosipeda-ustroystvo

https://www.velomisto.com.ua/blog/zamena-vtulki-velosipeda

https://krutipedaly.ru/kak-razobrat-i-sobrat-koleso-velosipeda/

Переборка втулки – просто, быстро, качественно

Рано или поздно необходимость залезть в осевую систему колеса и отремонтировать ее возникает у любого велосипедиста, даже владельца стандартного сити-бийка. Со временем смазка стареет, подшипники истираются, могут поломаться шайбы, да и ось невечная.

Неисправности втулок определяются очень просто:

• ухудшение наката, снижается средняя скорость велосипеда;
• хруст подшипников;
• люфт;
• подтекание смазки;
• трещина в корпусе.

Для устранения последней проблемы потребуется разборка колеса, в остальных случаях можно обойтись без расспицовки. Вообще операцию по снятию корпуса лучше доверить мастеру – спицы снять получится легко, а вот надеть обратно и правильно настроить получится не всегда.

Порядок действий, как разобрать втулки самостоятельно:

1. Снять колеса с дропаутов.
2. При помощи гаечных ключей подходящего размера ослабить крепежные гайки на оси. С заднего колеса необходимо снять кассету с помощью съемника.
3. Подшипники могут быть застопорены колечками. Тонкой отверткой аккуратно поддеваем их.
4. Теперь мы получили доступ к подшипникам. Извлекаем их наружу и аккуратно откладываем в сторону. Нежелательно, чтобы шарики рассыпались.
5. Вытащить ось из полости корпуса.
6. Протереть внутреннее пространство и детали от застаревшей смазки. Аккуратно сложить запчасти на чистую тряпочку.

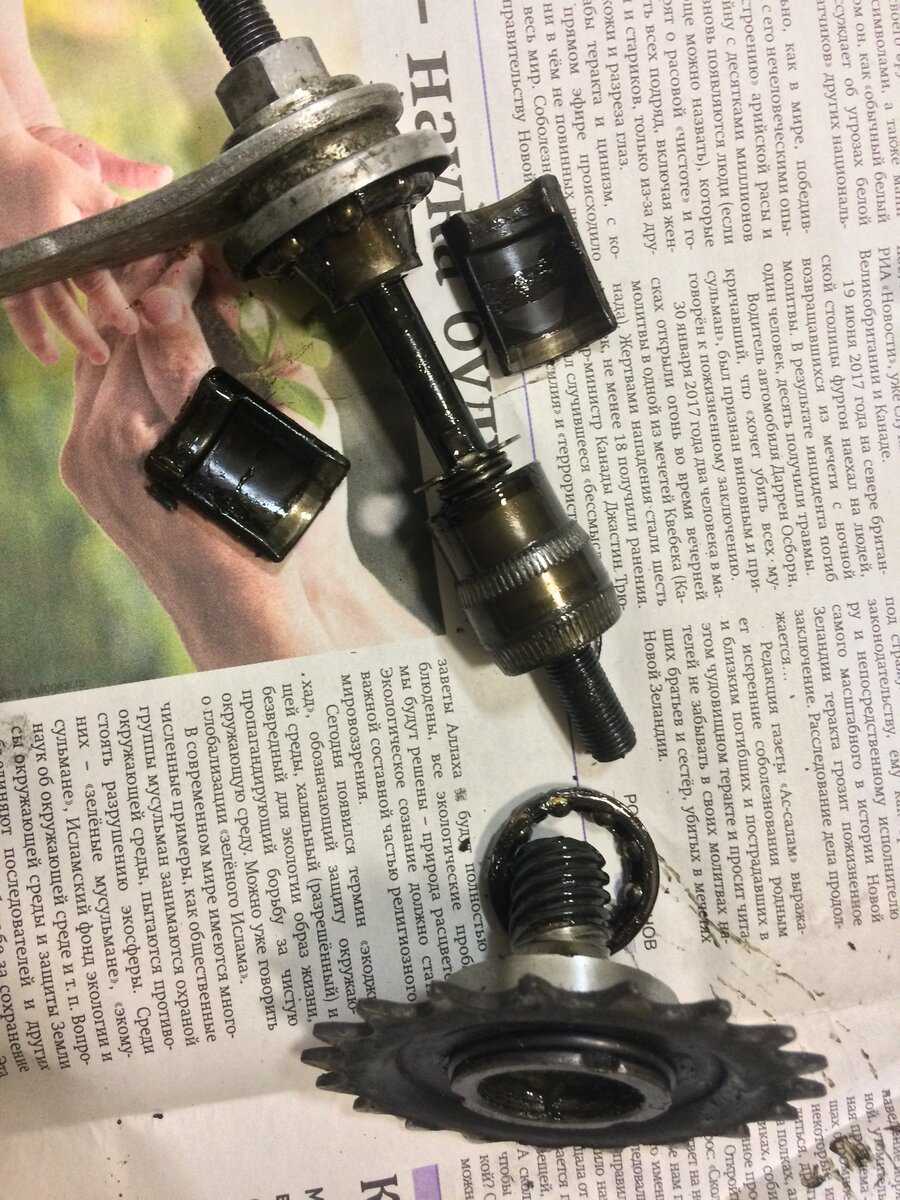

Разобранный червячный осевой узел заднего колеса

При профилактической переборке детали и корпус смазываются, и далее узел собирается в обратном порядке. Как видно, сделать переборку очень просто, полчаса от силы.

А что делать, если требуется замена подшипников, оси, шайбочек, а то и всей втулки? За заменой всего узла лучше обратиться в мастерскую. Если быть точнее, то необходима переспицовка колеса. В остальном же самостоятельно починить внутренний механизм не составит труда:

1. Подбираем подшипники по типоразмерам. На одну сторону они устанавливаются внешней, на другую – внутренней стороной, главное, не перепутать.
2. После разборки все детали лучше сложить в том порядке, в каком они были установлены на втулку – так легче потом собрать.
3. Смазывать необходимо сначала внутреннюю полость, потом ось и только в последнюю очередь подшипники.
4. После того как сборка завершена, устанавливаем колеса на велосипед и проверяем работу втулок. Люфт, затормаживания, вытекания смазки – все это признаки неправильной переборки.

Крепежные гайки должны быть затянуты, но не должны мешать вращению оси. Слабая затяжка вызовет люфт, а слишком сильная – дополнительную нагрузку на подшипники и затрудненное вращение. Разобрать и собрать втулку просто, с задней все осложняется съемом кассеты, тормозного диска. Кроме того, ее устройство за счет встроенного механизма свободного хода (как минимум) сложнее, чем у передней, поэтому перебирать следует с особой аккуратностью. 

Что такое трещотка?

Трещотка — храповой механизм, состоящий из муфты свободного хода, звёзд и резьбового кольца. Конструкция передаёт вращение от педалей к колесу через цепь, одновременно позволяет двигаться без потребности крутить педали. Она накручивается на резьбу оси задней втулки велосипеда. Если звёздочки изнашиваются, они откручиваются и меняются полностью на новые.

Не следует путать кассету и трещотку. В современных велосипедах стали использовать кассету — устройство более совершенное, чем трещотка. Конструкция представляет собой собранные вместе звёзды, которые надеваются на втулку и закрепляются гайкой, а отверстия посередине оснащены углублениями, которыми она цепляется за барабан. Внутри барабана находятся собачки, пружинки и храповик. Кассету проще снять и заменить непригодные звёздочки на новые. Она без труда демонтируется в любых условиях, а снятие трещотки лучше всего делать на верстаке. Это требует не только специального инструмента, но и значительных физических усилий. Невозможность ремонта является главным её недостатком. Плюс небольшое количество звёзд и недолговечность.

Работает просто. Система имеет собачку, которая цепляет механизм задней части трансмиссии, в это время слышно лёгкое потрескивание. От этого треска и происходит её название. Если звука нет, это означает, что она будет тянуть цепь вперёд тогда, когда педали не прокручиваются.

Диагностика и уход:

1. Затянуть подшипники втулки колеса. В принципе можно и не снимать сам механизм, но подшипники легче вынимаются при снятии всего устройства, они довольно мелкие, их вынимать очень тяжело.
2. Смазать систему. Иногда причиной неправильной работы велосипеда становится не только отсутствие смазки, но и её обильность.
3. Заменить сломанные собачки. Причиной ремонта трансмиссии может послужить сломанная собачка, которая не цепляет механизм колеса, или пружина, которая её выталкивает.
4. Износ зубьев звёзд. Самая распространённая причина. Необходима смена всего устройства. Чаще всего ломаются звёздочки малого диаметра.
5. Чистка от грязи и травы, которая забивается между звёздами при катании.

Когда надо обслуживать заднюю втулку?

Исправное техническое состояние любой детали тесно связано с ее периодическим обслуживанием.

Для вращающегося элемента заднего колеса это:

• периодическая подтяжка корпуса;
• замена шариков подшипников;
• смазка всех деталей с внутренней стороны корпуса;
• регулировка колодок на тормозной втулке.

Демонтировать само колесо с рамы обычно несложно, гораздо интереснее выглядит процесс его разборки и снятия корпуса втулки. Правда, снятие всей детали со спиц нам не понадобится, это нужно при замене всего корпуса, а это совсем другая история.

Несмотря на общую неприхотливость осевой детали колеса, при длительной эксплуатации без обслуживания она может выйти из строя и потребовать ремонта.

К распространенным симптомам, которые указывают на необходимость замены или регулировки составляющих, относятся:

• корпус гремит на ходу и шатается (проверяется двумя пальцами);
• люфт колеса при движении;
• плохая накатная динамика;
• хруст изношенных подшипников.

Расшатанность и прокручивание корпуса задней втулки можно устранить подтягиванием крепежных гаек. При сильной затяжке (такое тоже бывает) вращение всего колеса затруднено, здесь нужно немного ослабить гайки. Посторонние звуки и ухудшение наката говорят о плохом качестве подшипников или же недостаточной смазке.

Насколько корректно переключаются передачи втулки, возникают ли с этим проблемы?

Передачи во втулке переключаются просто изумительно! За весь период эксплуатации, а это на момент написания текста почти 9 тысяч километров, у меня с этим не возникало никаких проблем. Переключение происходит максимально чётко и быстро. Но следует отметить, что я использую не оригинальный грипшифт — крутилку, которая идёт в комплекте со втулкой, а двухрычажную триггерную манетку переднего переключателя передач от старого горного велосипеда. Кому интересно, модель моей манетки Shimano ST-EF50-L и она отлично совместима с планетаркой. Но всё-же, несколько недель я использовал и оригинальный грипшифт, с ним у меня так же не возникало никаких проблем, даже при переключении передач в зимнее время при температуре минус 20 градусов.

Подтягивание спиц и проверка колеса

После того как все спицы будут затянуты на необходимый уровень, следует проверить собранное заднее колесо на предмет возможных проблем.

Сначала проверьте радиальность колеса, удерживая его за одну из спиц и вращая. Если колесо имеет боковой горизонтальный люфт, покрутите его вокруг своей оси, придерживая его с лицевой стороны. Люфт должен быть минимальным.

Далее проверьте центровку колеса. Поместите нижнюю часть плоской поверхности и поверьте, что оно контактирует с ней на всей ширине. Если есть какие-либо отклонения, подтяните или ослабьте спицы, чтобы центрировать колесо.

Проверьте также соосность колеса. Поверьте его край относительно тормозных колодок или переключателя скоростей. Если колесо отклоняется в одну из сторон, подтяните или ослабьте спицы, чтобы исправить его положение.

Не забудьте проверить все спицы на отсутствие растрескивания или появления трещин. Если обнаружены поврежденные спицы, замените их немедленно.

После завершения проверки колеса, убедитесь, что все спицы надежно затянуты, но не перекручены. Это поможет предотвратить расслабление спиц во время поездки.

Наконец, установите грипсы, диск или крышку, которые покрывают головку спицы, чтобы избежать ее повреждения от ударов или падений.

Обслуживание задней и передней втулки

Перед тем как преступить к разборке, давайте определимся, когда надо обслуживать втулки велосипеда. Прежде всего, стоит отметить, что обслуживание бывает периодическим и вынужденным.

Периодическое обслуживание

Подразумевает под собой профилактические мероприятия по чистке и смазке всех узлов втулки велосипеда во избежание выхода их из строя, тем самым уменьшая затраты на покупку новых запчастей и проблем с ремонтом. Многими веломастерами рекомендуется производить замену смазки подшипников втулки каждые 5000 км, но как показывает практика, очень много зависит от дорожного покрытия, по которому вы катаетесь и качества самой втулки (непосредственно конструкция пыльников). Поэтому необходимость обслуживания может возникнуть и раньше.

Вынужденное обслуживание

Если при езде или проверке вращения колеса велосипеда вы обнаружили люфты, посторонний шум и треск внутри втулки или же наблюдается затрудненное вращение колеса, то это может говорить о нескольких возможных причинах:

• Неверная затяжка конусов (в случае подшипника «конус-чашка»).
• Отсутствие смазки или ее сильное загрязнение.
• Выход из строя чашек, шаров или конуса втулки (в случае подшипника «конус-чашка»).
• Выход из строя промподшипников (в случае втулки на промах).

В данном случае следует как можно скорее произвести ремонт и обслуживание колеса. А что для этого нужно сделать мы рассмотрим ниже.

Когда необходимо провести обслуживание задней втулки

Чтобы детали велосипеда всегда находились в идеальном техническом состоянии, необходимо регулярно проводить их обслуживание. Если рассматривать заднюю втулку велосипеда, то для нее понадобится:

• периодически подтягивать корпус;
• регулярно менять шарики подшипников;
• при очередной разборке смазывать все внутренние части корпуса;
• время от времени регулировать тормозную втулку.

Демонтировать собственно заднее колесо проще простого, а вот процесс снятия и разборки/сборки задней втулки велосипеда гораздо сложнее. И тем не менее, без такого регулярного обслуживания рассматриваемой детали в скором времени может понадобиться ее капитальный ремонт или замена.

Признаки, которые свидетельствуют о необходимости срочного обслуживания задней втулки велосипеда:

• при движении отмечается сильный люфт колеса;
• отчетливо слышен хруст подшипников (это означает, что они просто износились);
• на ходу корпус велосипеда гремит и шатается;
• накатная динамика плохая.

Стоит знать некоторые особенности устранения того или иного признака:

1. Если происходит прокручивание корпуса задней втулки, его расшатанность, то это можно устранить путем подтягивания крепежных гаек.
2. Если же движение заднего колеса затруднено, то, возможно, нужно будет немного ослабить крепежную гайку – скорее всего, при ее затягивании было приложено слишком большое усилие.
3. При появлении посторонних звуков при движении велосипеда и ухудшении наката понадобится замена подшипников или же полная смазка корпуса задней втулки.
