Что такое радиолюбительская антенна
Антенна выполняет функцию преобразования электрической энергии в электромагнитные волны и обратно. Она направляет и усиливает радиосигналы в нужном направлении, обеспечивая максимально эффективную передачу или прием сигналов.
Радиолюбительские антенны могут быть различных типов, включая проводные антенны, петлевые антенны, направленные антенны и другие. Каждый тип антенны обладает своими особенностями и преимуществами, которые определяются требованиями и целями радиолюбителя.
Радиолюбительская антенна также может быть использована для улучшения качества и дальности связи, а также для устранения помех и шумов. Кроме того, она может быть адаптирована под конкретные условия и требования, позволяя радиолюбителю настраивать свою радиостанцию на оптимальный режим работы.
Некоторые конструктивные особенности укороченных вертикалов.
В том случае, если мы расположим наши радиалы не горизонтально, а наклонно, что существенно удобнее для растяжки антенны, то платой за это будет, снижение импеданса антенны. Экспериментально установлено, что наклонная часть радиалов(емкостной нагрузки), должна занимать не более 57% от высоты вертикала. При таком расположении радиалов, импеданс снизится не столь значительно. На Рис.8 показана конструкция укороченного вертикала, с наклонной системой искусственной емкостной нагрузки .

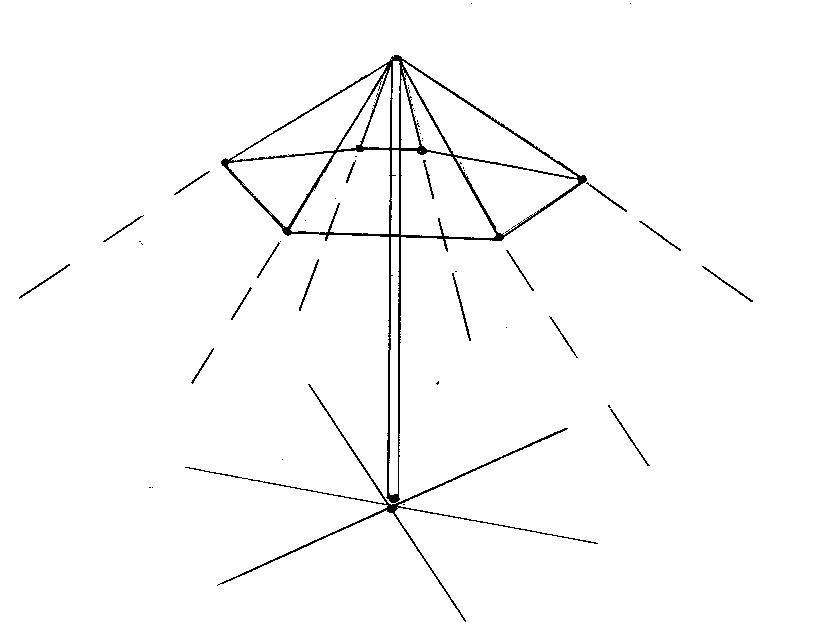

Рис. 8
Совершенно очевидно, что качество земли или качество ,,земляных,, радиалов, расположенных у основания вертикала, приобретает зачительно более важное значение с укороченными вертикалами, чем с полноразмерными. Сопротивление потерь в системе ,,земляных радиалов,, сказывается тем сильнее, чем более низкий импеданс имеет вертикал
Поэтому, системе противовесов, в этом случае, надо уделить более пристальное внимание. Пример:
Для полноразмерного вертикала, имеющего сопротивление излучения 36.6 Ом, при сопротивлении потерь в земле, допустим 10 Ом, мы получим КПД вертикала:
КПД = 36.6/(36.6 +10)= 78.5%
Но то-же сопротивление потерь для укороченного вертикала, высотой 45 градусов, и имеющего сопротивление излучения, согласно Рис.7, всего 18 Ом, даст нам другое значение КПД:
КПД = 18/(18+10)= 64%
Необходимо учитывать, что снижение импеданса антенны, приведет к уменьшению полосы пропускания антенны.
Ширина полосы пропускания вертикала и методы настройки его в резонанс.
Оценить ширину полосы пропускания антенны, можно по формуле:
B = F/Q,
Где F – рабочая частота
Q – добротность вертикала ( Q = Z/Rизл + Rпот.)
Rпот – сопротивление потерь системы заземления вертикала( 10 Ом – средняя земля)
Брем данные из примера расчета емкостной нагрузки для укороченного вертикала:
Вычислим добротность Q:
Q = 339 Ом/30 + 10 = 8.47
Отсюда искомая ширина полосы пропускания:
B = 1.85/8.47 = 0.218 Мгц или 218 кГц
Для сравнения, полоса пропускания полноразмерного вертикала, будет 240 кГц. Разница не очень значительна, потому что высота нашего укороченного вертикала равна 66.3 градуса. Если же мы выберем вертикал, высотой 45 градусов или 0,125 лямбды, то полоса будет существенно меньше, т.к сопротивление излучения такого вертикала, согласно графика на Рис.7, будет 18 Ом. Характеристическое сопротивление антенны, будет:
Z = 60[ln(4h/d) – 1]= 316.6
Найдем добротность вертикала:
Q = 316.6/18 + 10 =11.31
Откуда ширина полосы пропускания укороченного вертикала:
B = 1.85/11.31 = 0.163 Мгц или 163 кГц.
Это и будет шириной полосы по уровню -3db/
Сравните это значение с 240 кГц, для полноразмерного.
Это плата за уменьшение габаритов вертикала.
Все данные для этого расчета взяты из предыдущего примера.
Если вертикал оказался немного коротким, т.е. имеет резонанс несколько выше по частоте, можно рекомендовать применение включения в основание вертикала, переменной индуктивности, подбором которой, можно понизить частоту резонанса до
требуемой. Следует применять индуктивность с максимально возможной добротностью катушки, т.е. катушка должна иметь возможно толстый провод(желательно посеребренный), и отношения диаметра катушки к длине намотки, долно быть около 1. Поскольку любая катушка индуктивности, имеет конечное значение добротности, то потери вертикала, уменьшение его КПД – неизбежно. Поэтому не следует применять индуктивность, включенную в основание вертикала, без особой необходимости.
Если же вертикал имеет резонанс несколько ниже по частоте, то вместо индуктивности, можно применить переменную емкость. Поскольку переменная емкость с хорошим диэлектриком имеет добротность, превышающую на порядок добротность индуктивности, потеря КПД вертикала, в этом случае , будет значительно меньше.
Этими элементами подстройки, вертикал настраивают по минимуму КСВ, на нужной частоте.
Диаграмма направленности укороченных вертикалов, ничем не отличается от диаграмм полноразмерных вертикалов.
Как сделать антенну из провода
Мною проведена серия экспериментов на диапазоне 80 м по замене полноразмерного плеча диполя на удлиненный катушкой индуктивности кусок провода. Начал с 5 м и, увеличивая индуктивность, дошел до длины провода 75 см, которая мне показалась оптимальной.
При этом ток в собственно антенну наклонный луч 20 м, которую можно назвать и половиной «inverted V», практически не зависел от длины провода-противовеса, настроенного в резонанс катушкой индуктивности, то есть эффективность излучающей части антенны оставалась прежней при длине противовеса, что 5 м, что 75 см, лишь бы он был настроен в резонанс.
Максимум тока в излучающую часть антенны совпадал с максимумом напряжения на катушке индуктивности. Конструктивно у меня антенна непосредственно подключена к выходу трансивера (20 м провода диаметром 2 мм), а удлинительная катушка с противовесом к гнезду корпуса трансивера (рис.1), что не самый лучший и далеко не единственный вариант, хотя бы в плане бытовых помех приему.
Параметры катушки и противовеса указаны в таблице.
| № | Диапазон, м | Количество витков | Длинна противовеса, см |
| 1 | 80 | 240 | 75 |
| 2 | 40 | 150 | 21 |
| 3 | 20 | 65 | 23 |
Все катушки намотаны проводом диаметром 0,25 мм в изоляции на каркасах диаметром 21,5 мм, которые изготовлены из одноразовых медицинских шприцов объемом 20 мл. Замечу, что никаких проблем с такими катушками не возникало при работе мощностью 30 Вт. Подозреваю, что и при мощности передатчика 100 Вт антенны с такими катушками будут работать нормально.
Если работа ведется с усилителем мощности, то может возникнуть необходимость намотать катушки более толстым проводом и несколько большего диаметра. У меня подсоединенный к удлиняющей катушке отрезок провода просто свисает вниз со стола, не доставая до пола приблизительно 25 см. При этом, желательно, что бы на расстоянии 50.. .70 см от провода не было никаких предметов. Замечу, что сама катушка менее чувствительна к влиянию посторонних предметов.
Некоторое влияние оказывает и длина провода, соединяющего катушку с корпусом трансивера, или оплеткой кабеля. Я использую провод длиной 5…6 см, и катушка находится на этом расстоянии от корпуса трансивера. Если антенна запитывается через коаксиальный кабель (рис.2), вариант свободно свисающего противовеса не проходит, кроме редких случаев, когда точка запитки антенны может оказаться ниже этажа проживания радиолюбителя.
Кабель будет оказывать влияние на укороченный противовес и поэтому необходимо, чтобы противовес и кабель были перпендикулярны друг относительно друга. Настройка в резонанс системы катушка-противовес чрезвычайно проста. Это можно сделать с помощью неоновой лампочки. Сначала из таблицы нужно выбрать длину проводника.
Затем необходимо уменьшить выходную мощность трансивера до 5 Вт, а, если возможно, то до 1 Вт. Неоновая лампочка при такой мощности ярко горит. Подключаем катушку с проводом на 2-3 см длиннее указанного в таблице к антенному гнезду, и укорачиваем примерно по 4-5 мм этот провод, наблюдая за свечением «неонки».
Провод должен не на столе лежать, а свисать вниз, а катушка стоять на торце. Периодически подносим руку к проводу, если свечение лампочки уменьшается, то резонанс еще не достигнут, а если увеличивается – это значит резонанс уже «проскочили». Необходимо поймать момент, когда приближение руки минимально влияет на и изменение свечения неоновой лампочки.
Замечу, что простейший пробник, состоящий из диода, конденсатора и микроамперметра или тестера позволит более точно настроить систему, чем с помощью неоновой лампочки. Длина полотна антенны должна быть такая, как у антенн «inverted V», т.е. немного укороченная. Если же в походных условиях, когда конец антенны забрасывается на дерево, или крепится на раскладной удочке, используемой в качестве мачты, то длина полотна немного больше.
Конкретные цифры размеров антенн в зависимости от диапазона неоднократно приводились в различной литературе. При работе на прием разница в силе принимаемого сигнала достигает 2 баллов, когда подключается правильно настроенный противовес, чем в случае, если используется одна наружная антенна.
Установка угла места и азимута
Установка угла подъема над горизонтом (угла места) для
прямофокусных
и офсетных антенн несколько отличается. Прямофокусные
антенны это такие, у которых фокус находится прямо по центру. Если у прямофокусной
антенны вырезать верхнюю часть и использовать только ее как показано на
правом рисунке, то получим офсетную антенну, у которой фокус не в центре, а
смещен (от слова offset). Именно поэтому кажется
что офсетная антенна смотрит не на спутник а вдоль горизонта,
иногда даже в землю.
Поэтому настройка угла места для прямофокусных антенн
проста- достаточно транспортира и отвеса (лучше все же использовать
угломер). Для офсетной антенны при выставлении угла места нужно отнять
от него «угол офсета» антенны. Для разных антенн он зависит от
формы выреза из параболы и приведен в паспорте на антенну. Например для
популярных антенн Супрал СТВ-0.9 1.1 угол наклона составляет 26.6
градуса, поэтому если угол места спутника, например, 25 градусов то
антенна станет почти вертикально с наклоном всего в 1.6 градуса назад.
Насколько точно вы выставили наклон антенны, настолько легко можно будет
настроиться на спутник. Если у вас нет угломера то
способ точно установить угол наклона антенны показан на рисунке ниже.
Используя отвес установите расстояние S равное
произведению максимального диаметра антенны D и синуса нужного угла
наклона. S=D*sin(угол видимости спутника-угол
офсета антенны). Вместо отвеса можно измерять рулеткой расстояние от
стены. В нашей инструкции к комплекту эти величины уже указаны
Установка по азимуту производится по компасу с учетом
магнитного склонения в вашей местности
Обратите внимание что
большинство программ расчета (та же Satellite Antenna Alignment )
не учитывают величину магнитного склонения которое может достигать 10
градусов. (В инструкциях по установке наших комплектов это уже учтено).
Компас может врать если вблизи находятся железные конструкции (чего в
панельных домах не избежать)
Самый простой способ это посмотреть направление на спутник
на этой карте интерактивной карте.
Если компьютера или смартфона, чтобы посмотреть карту у вас
нет, тогда
азимут выставляется по
направлению на солнце. Рассчитав предварительно по по по по по по по по по по по Satellite Antenna Alignment
время когда солнце пересекает меридиан спутника (или взяв эти данные из
прилагаемой к нашему комплекту инструкции) проведите в
это время линию тени
от вертикально поставленной рейки. В этом направлении и нужно направлять
антенну
Радиолюбительские антенны
У радиолюбителей существует огромное разнообразие антенн, каждая из которых имеет свои особенности и предназначена для определенных задач. Среди них можно выделить такие типы антенн, как:
- Вертикальные антенны: предназначены для получения и передачи сигналов в вертикальной поляризации. Они обычно имеют прямую радиацию вдоль оси антенны и могут быть многоэлементными или резонансными.
- Горизонтальные антенны: используются для работы в горизонтальной поляризации. Они обычно имеют горизонтально ориентированный излучатель, который может быть прямым или загнутым.

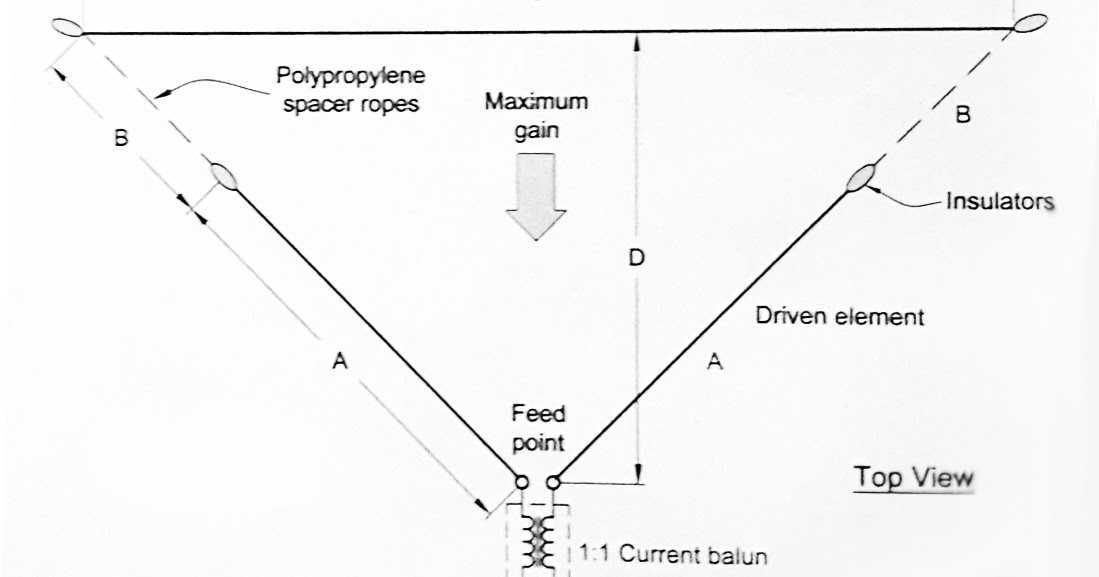

- Направленные антенны: служат для осуществления связи на дальние расстояния. Они имеют ограниченное поле излучения, которое направлено в определенном угле. Такие антенны могут быть направленными в одном направлении или обладать узкой направленной диаграммой.
- Многодиапазонные антенны: разработаны для работы на нескольких частотах, чтобы обеспечить связь на различных диапазонах. Они могут быть много-дипольными или много-резонансными антеннами.

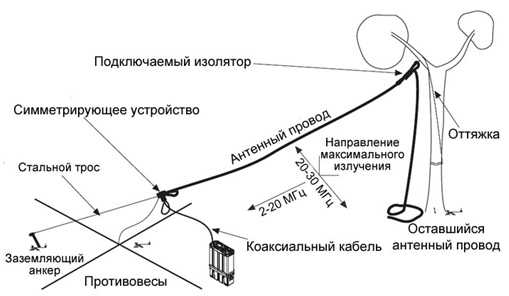

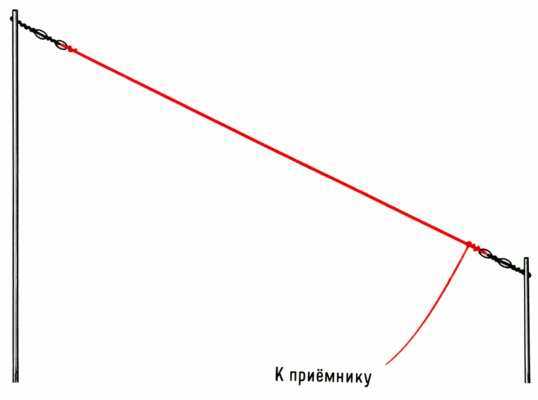

- Любительские антенны наклонного луча: такие антенны работают по принципу отражения сигналов от слоя ионосферы. Они представляют собой вертикально ориентированный антенный элемент, который может быть ориентирован под углом к горизонту, чтобы обеспечить отражение сигналов.
Каждый тип антенны имеет свои преимущества и недостатки, и выбор подходящей антенны зависит от многих факторов, включая частоту работы, задачи связи, климатические условия и доступные пространство и ресурсы. Радиолюбительская антенна наклонного луча является одним из вариантов антенн, позволяющих осуществлять связь на длинных расстояниях через отражение сигнала от ионосферы.
RFD antenna
июль 2020
Мне понадобилась простая, эффективная, лёгкая антенна, для проведения радиосвязи с максимальной дальностью, во время туристического похода. Антенна должна быть простой, иметь минимальный угол излучения и стабильные характеристики.
Туристу с CB-радиостанцией, нужна антенна для работы только прямой волной (поверхностной волной), это значит, что прижатый к горизонту лепесток — важнее чем усиление.
Что выбрать?
Рассмотрим несколько распространённых конструкций и сравним их эффективность между собой:
Вертикальный штырь λ/4 с двумя противовесами, аналог антенны «Турист», не лучший вариант, из-за задранного вверх угла излучения (показано стрелкой).
Классический штырь λ/4 с четырьмя четвертьволновыми противовесами, имеет угол излучения 26 градусов, что не плохо. Работать такой штырь будет лучше чем любая укороченная антенна.
Иногда его установка оправдана, так как не требуется высокая мачта (достаточно удилища 3 метра), но в полевых условиях противовесы (как обычно) мешаются под ногами и тд. Такую антенну нужно удалять от палаток.
Антенна 5/8λ, для походных условий слишком большая и тяжёлая. Требует противовесы. Эффективность зависит от свойств земли. Часть излучения передатчика прижата к горизонту, а другая часть, уходит в пустоту, нам это не нужно. Если антенну приподнять над землёй, угол излучения задирается вверх, что плохо.

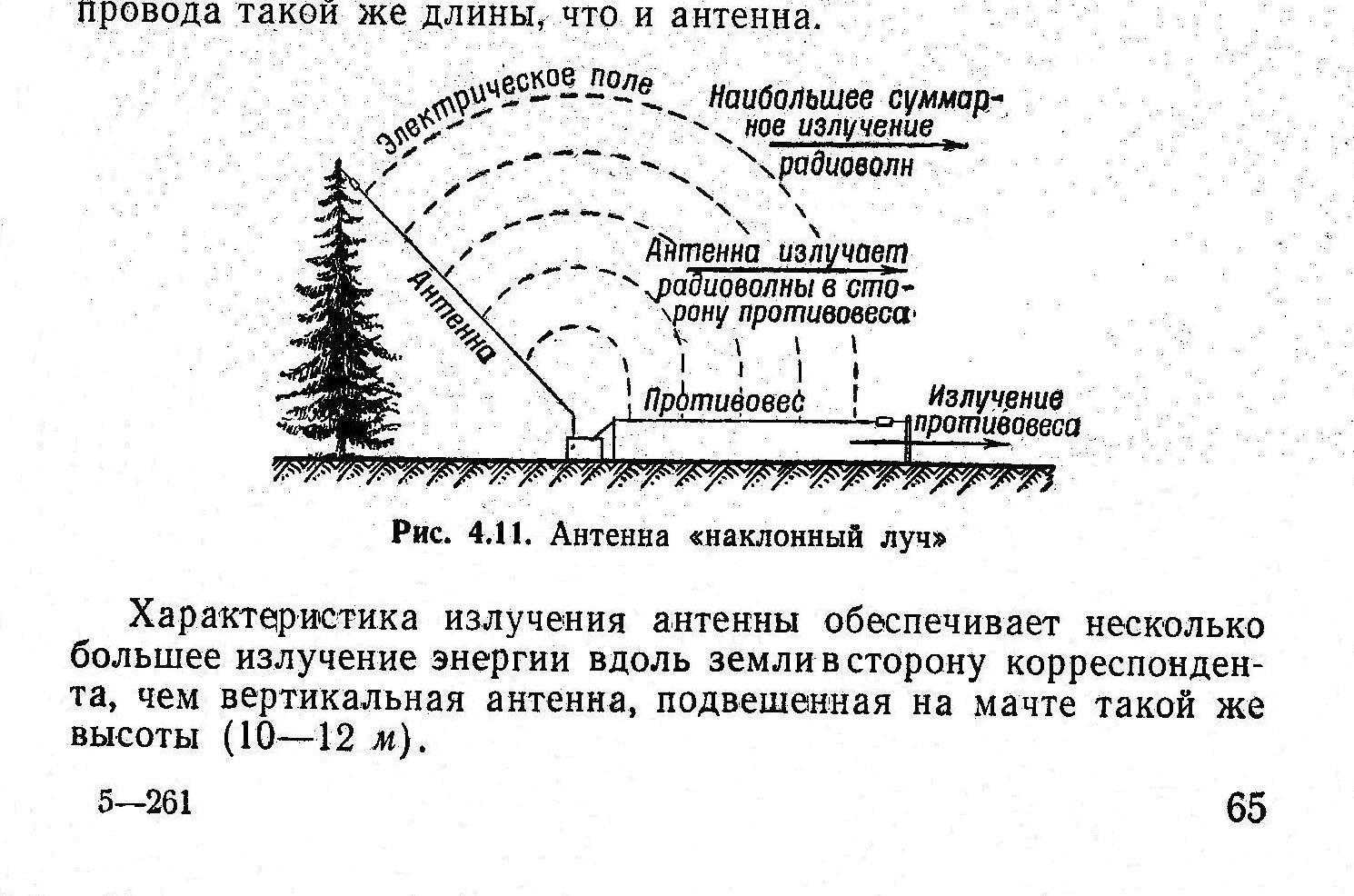

Аналог антенны «Турист» (наклонный луч с противовесом), которую рекомендуют вешать на дереве, под наклоном, в сторону корреспондента.
Неудачный вариант!
На диаграмме видно что угол излучения задран вверх, часть мощности передатчика тратится на излучение в горизонтальной поляризации (синяя линия), которая нам не нужна. Такой вариант не рекомендуется туристам.
Вертикальный штырь λ/4 с противовесом. Отодвигаем штырь от дерева, а противовес направляем в сторону корреспондента — эффективность антенны значительно улучшится. Угол излучения понизился, горизонтальная составляющая уменьшилась.
Место подключения кабеля, поднято над землёй на 0.5 метра. Противовес растянут в сторону корреспондента, от мачты к земле. Для удержания антенны используем складную фиберглассовую мачту 3 метра. Хороший вариант для похода!
Если к точке подключения кабеля добавить тюнер, мы получим широкодиапазонный вариант, который перекроет 24 — 30МГц с хорошим КСВ.
Вертикальный диполь (RFD-антенна) — лучший вариант походной антенны для 27МГц! Низкий угол излучения (прижатый лепесток), нет противовесов, антенна изготовлена из цельного куска 50-и омного кабеля.
Выпускается целое семейство таких антенн под маркой T2LT, DXR111, HyZooka и тд.
Длина отрезка кабеля (из которого изготавливается антенна), ∼10 метров. Часть кабеля идёт по мачте, а часть от мачты до радиостанции, поэтому длина не критична.

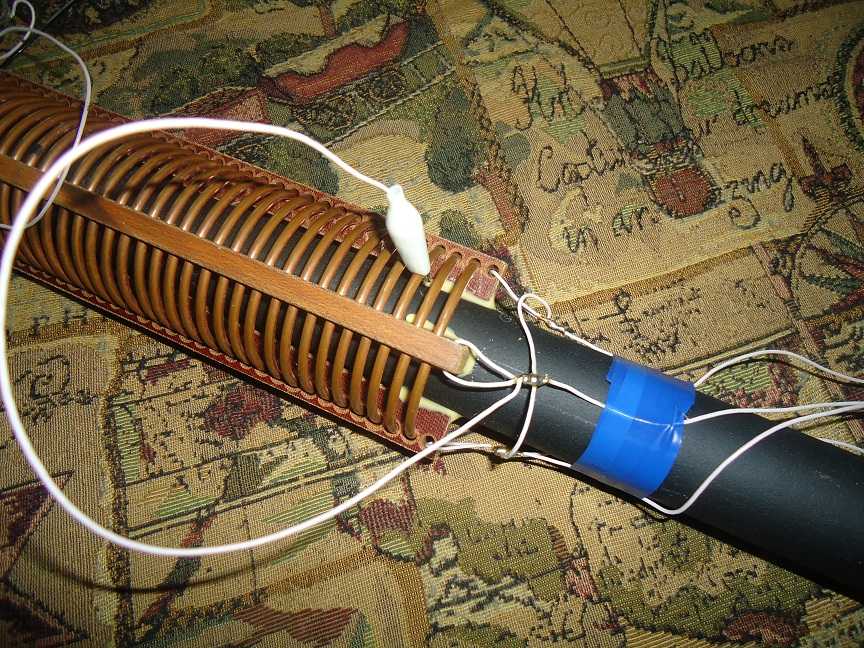

Нижний конец кабеля (там где катушка), поднят над землёй на 0.5 метра. Этого достаточно для эффективной работы антенны. Если поднять выше, лепесток ещё немного прижмётся к земле.
RFD-антенна, после изготовления, нуждается в обязательной настройке, которая сводится к подгонке минимального КСВ на частоте 27.2МГц.
В качестве мачты используем складную фиберглассовую мачту(удочку), длиной 6-7 метров. На фото ниже, вариант готовой конструкции rfd-антенны, в смотанном виде (никаких противовесов, только один провод).
Антенна удобна для установке в базовом лагере.
Испытания на природе показали, что две ЧМ радиостанции мощностью 4Вт, с такими антеннами, уверенно поддерживали связь на расстоянии 26 километров.
Другие статьи:Безлицензионная радиосвязьТиповые комплекты для радиосвязиРадиостанция туристаПростая антенна туриста на LPD/PMRCheap and simple T2LT/Coax Dipole antenna for CB Radio (видео)
Наша группа tt.me/freeradionetwork
UA6HJQ
2el Вертикальный массив на 160 м
10 января 2012 г. в
конкурс,
Hardware
В CQWW 160m мы снова планируем серьезное участие. На этот раз мы хотим построить 2-эл вертикальный массив на 160 м в сторону США. В этом посте вы найдете некоторые подробности о нашей уникальной ситуации и некоторые дизайнерские мысли.
Даже имея больше места, чем средний радиолюбитель, в ED1R мы ограничены, когда речь идет о низкочастотных антеннах. Наши 80-метровые и 160-метровые антенны должны быть установлены за день до соревнований и убраны в ночь после соревнований. К счастью, дружелюбные соседи позволяют нам использовать свои поля по выходным. Вот 3D-модель конкурсной станции ED1R
Обратите внимание на две (коричневые) области, обозначающие поля, которые мы можем использовать для наших антенн 80 м / 160 м
Высота решает все

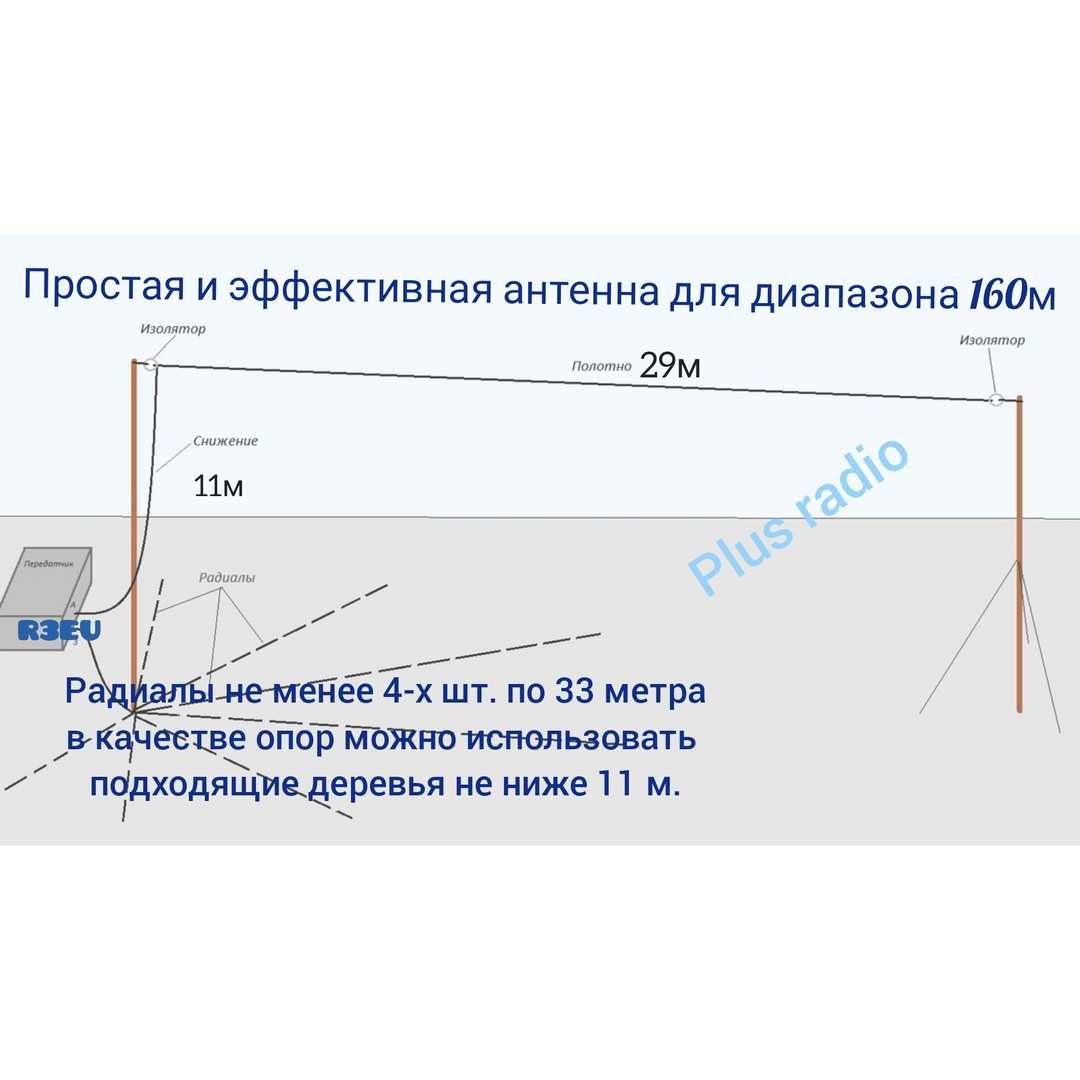

Когда дело доходит до 160 м, вертикальные антенны трудно превзойти. В течение прошлого года мы успешно использовали (по субъективным измерениям) перевернутую L-антенну высотой 15 см. L-антенна — это Т-антенна для бедняков. Причина в том, что L-антенна имеет довольно значительное излучение под большим углом, что обычно нежелательно. С другой стороны, горизонтальные провода одинаковой длины Т-образной антенны эффективно нейтрализуют излучение под большим углом.
На 160 м излучение Lambda/4 имеет высоту почти 40 м.
Есть несколько способов сделать так, чтобы 18-метровая антенна резонировала на 160-метровом диапазоне. Вот некоторые из наиболее популярных конструкций:
- Добавление катушки индуктивности в точку подачи

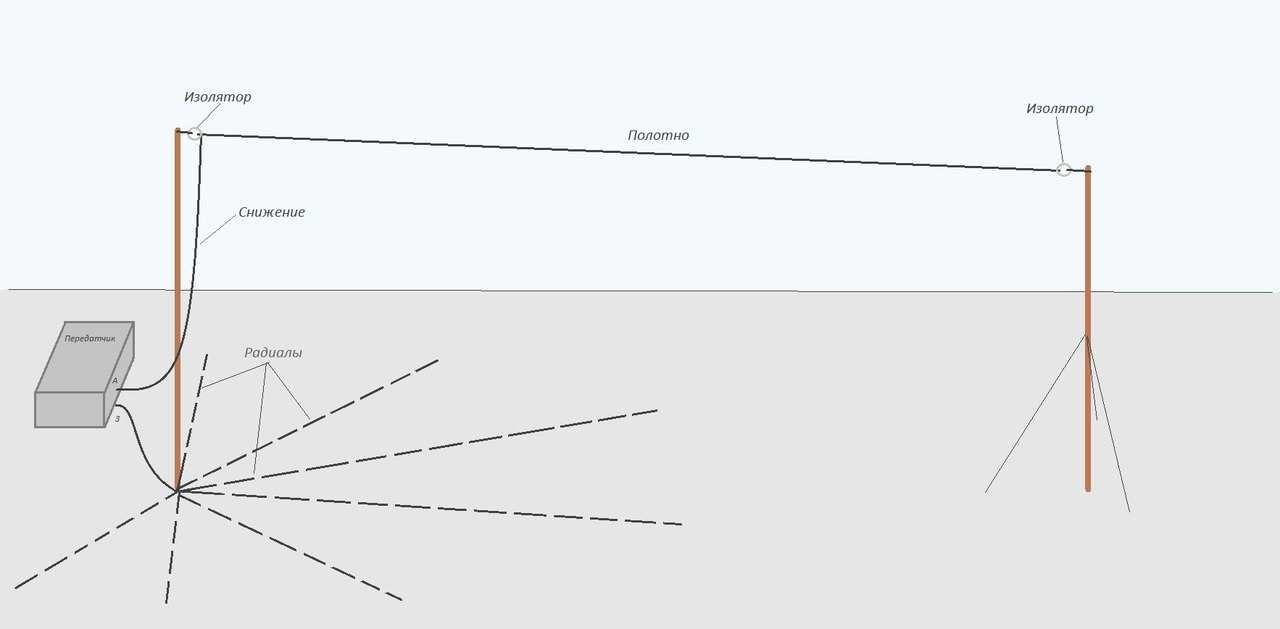

- Удлинение антенны горизонтальным проводом (L-антенна)
- Добавление наклонной Т-образной формы
- Добавление горизонтальной Т-образной формы
Горизонтальная Т-образная шляпка – лучшее решение. С горизонтальной Т-образной шляпой на 18 м сопротивление излучения антенны «всего» падает примерно до 15 Ом.
К счастью, в ED1R у нас есть возможность протянуть длинную непроводящую растяжку между самой высокой башней (23 м) и удаленной башней EC1KR, расположенной примерно в 130 м. Это позволяет нам установить горизонтальную Т-образную шляпу.
Нет боли, нет выигрыша
Поскольку мы хотим серьезно участвовать в соревнованиях на 160 м, мы думаем в виде двухэлементного вертикального массива со следующими характеристиками:
-> Две одинаковые вертикали T-Hat
-> 100 радиальных (длиной 30 м) в точке подачи каждой вертикали
-> Радиальные системы, соединенные между собой широким слоем проволочной сетки
-> Оптимизировано на частоте 1830 МГц
-> Метод подачи принудительного тока (Lewallen)
-> Расстояние 35 м
-> Фаза: 1А, 120°
-> Прибл. усиление 3 дБ
Вот несколько фотографий того, как, по нашему мнению, должна выглядеть антенна:
Диаграмма направленности антенны
Результаты были рассчитаны с Mininec (хорошее заземление) и потерями 8 Ом в каждой точке питания.
См. выше вертикальную диаграмму направленности антенны
См. выше диаграмму направленности горизонтальной антенны 2-эл вертикальной антенной решетки
См. выше кривую усиления для вертикального массива 2el для 160 м
У вас есть предложения? Дизайн еще не доработан. Если у вас есть идеи, как можно улучшить эту антенну, буду признателен за ваши отзывы!
