Инжекторный мотор
По техническим характеристикам и составным деталям двигатель с инжекторной системой питания не особо отличается от карбюраторного аналога 405-й модели.
При должной эксплуатации этот агрегат не менее надежен и практичен нежели с карбюратором, а вдобавок имеет и свои преимущества:
- Стабильные холостые обороты.
- Низкий уровень вредных выбросов в атмосферу.
- Коэфициент полезного действия ЗМЗ-406 инжектор имеет значительно выше, нежел аналог с карбюратором, так как топливная смесь подается своевременно и в нужном количестве. Соответсвенно, экономия топлива налицо.
- Повышение экономии топлива.
- Не нуждается в длительном прогреве двигателя в зимний период.
Единственным минусом инжекторного мотора является дороговизна в ремонте и обслуживании системы.
Провести диагностические и ремонтные работы не представляется возможным без специального оборудования и диагностических стендов. Поэтому осуществить самостоятельный ремонт двигателя ЗМЗ-406 инжектор — достаточно хлопотное дело. Зачастую при возникновении поломок в системе впрыска автолюбителю приходится пользоваться услугами специализированных центров по обслуживанию топливной аппаратуры, что может стоить недешево и занять довольно длительное время. Для того чтобы как можно реже сталкиваться с данной проблемой, необходимо своевременно производить замену топливных фильтров и заправлять автомобиль качественным бензином.
Особенности настройки и ремонта карбюраторов для Газелей с двигателем ЗМЗ-406
Топливная система – одна из самых важных в автомобиле, обеспечивает бесперебойную работу транспортного средства, умеренный расход топлива, от ее настройки зависит ресурс двигателя. Карбюратор на Газели с 406 двигателем также играет достаточно большую роль, поэтому должен содержаться в чистоте и исправном техническом состоянии.
Коммерческие авто GAZelle с двигателем ЗМЗ-406 и подобной системой питания уже сняты с производства, но таких машин по дорогам России ездит еще достаточно много, на них перевозят грузы и пассажиров. У карбюраторных автомобилей есть свои преимущества – это относительная простота устройства, минимум датчиков, возможность отремонтировать движок самостоятельно, достаточно высокая надежность, невысокая цена запчастей.
Схемы топливной системы и зажигания для Газели с двигателем 406
Коммерческие автомобили ГАЗ начали выпускаться в 1994 году, поначалу комплектовались только движками ЗМЗ-402. Позже на этих машинах стали устанавливаться карбюраторные 16-клапанные моторы ЗМЗ-4061.10 (под бензин А-76) и ЗМЗ-4063.10 (для работы на топливе Аи-92).
ЗМЗ-4063 – это двигатель внутреннего сгорания (ДВС), который уже не выпускается Заволжским моторным заводом, но эксплуатируется и по сегодняшний день. Мотор имеет электронную систему зажигания, но при этом топливную систему с карбюраторным впрыском (КВ), модель карбюратора, устанавливаемая с завода – К151Д. Электросхема зажигания – микропроцессорная, в ее состав входят элементы:
- электронный блок управления;
- две сдвоенные катушки;
- высоковольтные провода с наконечниками;
- датчики положения коленчатого и распределительного валов;
- свечи зажигания;
- температурный датчик охлаждающей жидкости;
- проводка («коса»).
Система (схема) питания у автомобилей с КВ очень простая, состоит из минимума компонентов, и это:
- бензобак;
- топливопроводы, включая шланги подачи и «обратку»;
- топливные фильтры тонкой/грубой очистки;
- механический бензонасос;
- воздушный фильтр корпусом;
- карбюратор.
При желании на Газель с ДВС ЗМЗ-4063 можно установить газобаллонное оборудование (ГБО), но только первого или второго поколения, купить его можно очень недорого. Только здесь есть один существенный минус – оборудование уже считается устаревшим, не отвечает всем современным требованиям безопасности.

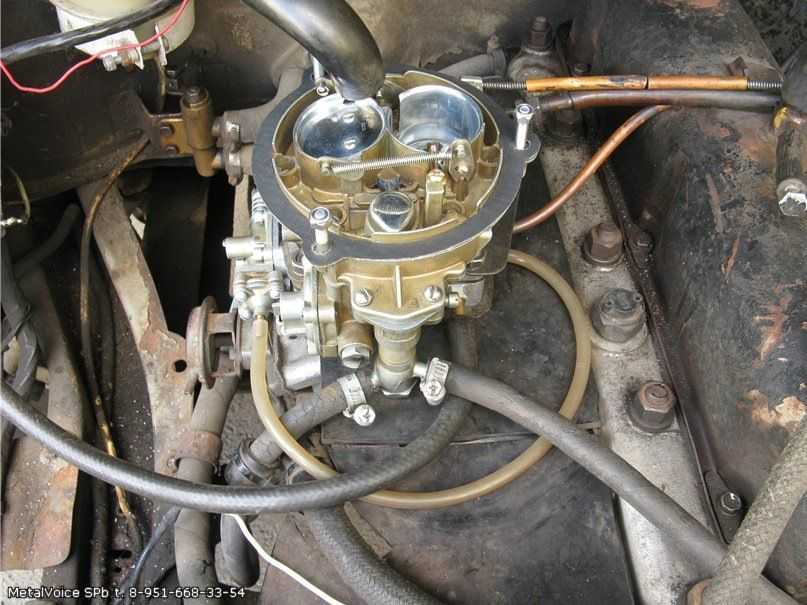

Порядок подключения патрубков к карбюратору К151Д
Карбюраторный узел (КУ) в модификации К151Д по внешнему виду, конструкции и многим компонентам идентичен модели К151С, которая устанавливалась на моторы ЗМЗ-402. Само по себе устройство не отличается большой сложностью, тем более, его просто устанавливать, но у некоторых водителей (автовладельцев) возникают трудности с подключением шлангов, так как здесь их достаточно много.
Остановимся на этом вопросе подробнее, рассмотрим с помощью схем , куда подключаются патрубки, и для чего каждый из штуцеров нужен:

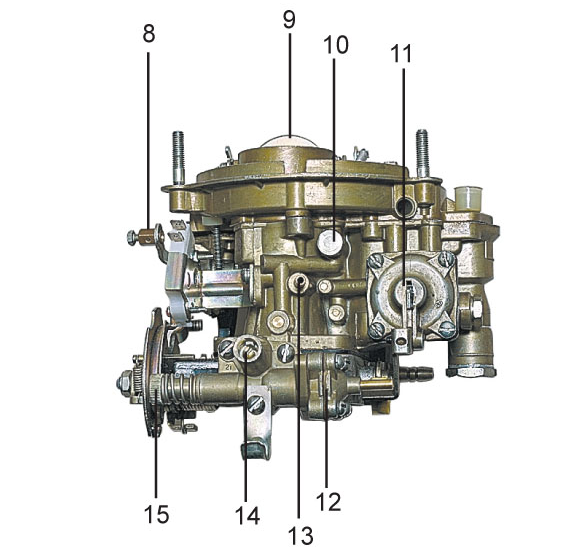

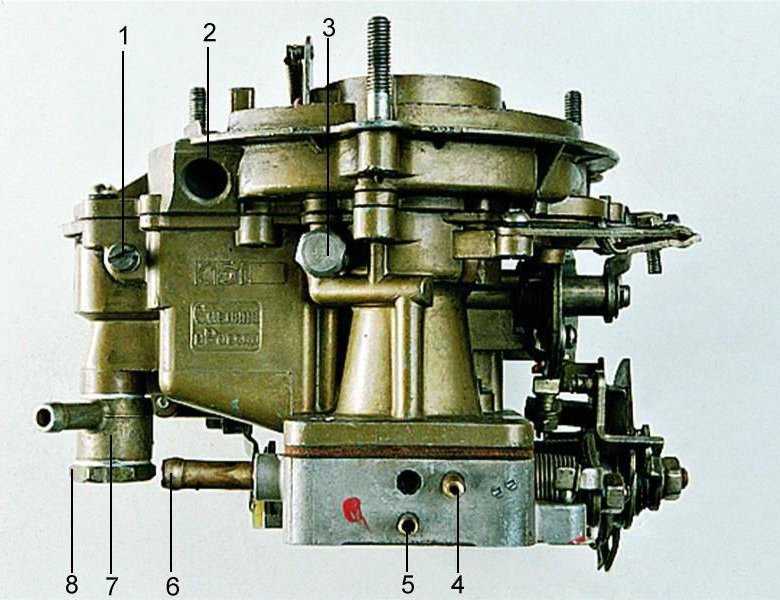

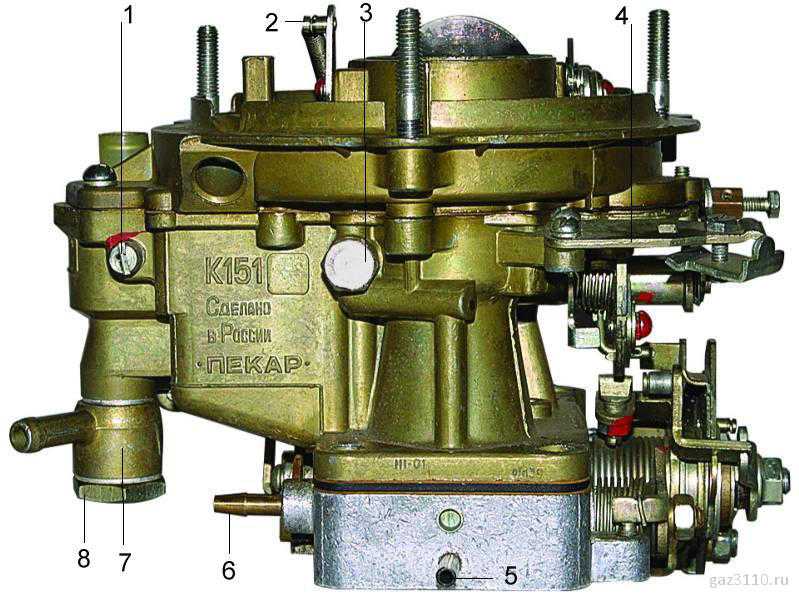

- на первой картинке: №1 – для основного шланга подачи топлива, №2 – для «обратки», №3 – для патрубка вентиляции картера, №4 – для подсоединения электромагнитного клапана (ЭМК) экономайзера холостого хода;

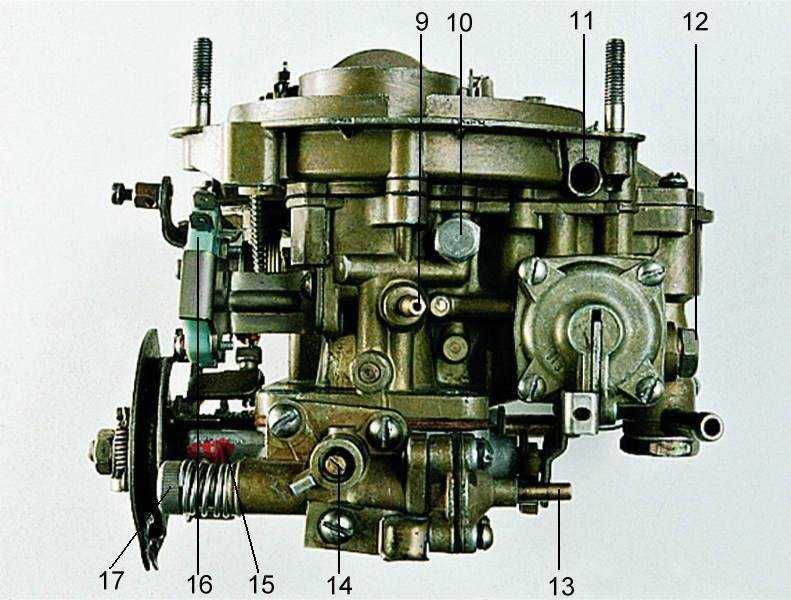

- на второй картинке: №5 – для подсоединения к ЭМК экономайзера (второй отвод), №6 – для соединения с клапаном рециркуляции ОГ (отработавших газов).
Первые два штуцера – самые важные, предназначены для подключения шлангов подачи и отвода лишнего топлива, между собой их перепутывать нельзя, так как «обратка» оснащается клапаном, и топливо по ней поступать в КУ из бензобака не будет, мотор не заведется. Под номером три подсоединяется патрубок принудительного отвода картерных газов из двигателя, которые подпадают под действием разрежения во впускной коллектор. Так как этот отвод размещается в нижней части корпуса, в сам карбюраторный узел картерные газы не поступают.
Под номерами 4 и 5 (они на разных картинках) – отводы со шлангами, с помощью которых подключается ЭМК для управления экономайзером ХХ (холостого хода), этот клапан нередко ломается (правда, может выйти из строя и предохранитель). К тому же считается, что он не играет большой роли, практически не влияет на экономию горючего, и его часто отключают, зацикливая трубкой отводы между собой. Оставлять без подключения штуцеры свободно или глушить их нельзя – двигатель будет глохнуть, работать со значительными перебоями, потеряет мощность.
Номер 6 – самый «необязательный» из всех отводов, так как клапан рециркуляции влияет только на экологичность выхлопа отработанных газов, к тому же это устройство не всегда устанавливается на автомобиле. При желании штуцер №6 можно заглушить, но вовсе не обязательно, если его оставить открытым, ничего не изменится, на работу ДВС никак не повлияет.
Расход топлива – по заводским нормам и реальный
По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:
- Загруженность авто;
- Погодные условия;
- Дорожная обстановка;
- Техническое состояние автомобиля.
В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.
Таблица сравнения расхода топлива в различных модификациях автомобиля Газель
Двигатель ЗМЗ 406, карбюратор пришел на смену модели 402 и предназначался изначально в процессе разработки для установки на новое семейство представительских автомобилей ГАЗ-3105. Однако в связи с закрытием проекта нового автомобиля представительского класса целевая группа потребителей была изменена и завод начал поставлять мотор на выпускавшиеся легковые автомобили семейства ГАЗ.
По мере развития производств автомобильной техники двигатель начали устанавливать на малотоннажные грузовики семейства «Газель» и полноприводные автомобили производства ульяновского автозавода.
Двигатель проектировался с чистого листа. За базовый прототип был взят шведский мотор, серии H, который устанавливали на автомобили SAAB-9000. Карбюраторная версия имеет заводские индексы ЗМЗ −4061.10 и ЗМЗ-4063.10
Получившаяся рядная бензиновая четверка позаимствовала в качестве конструктивного решения двойные распределительные валы, электронную систему распределения зажигания. Для 1993 года — это было революционное решение для российского автопрома. ЗМЗ был первым, кто применил конструктивную схему DOHC для поставок на российские автозаводы. Хотя к 1997 году, началу поставок на автозаводы, двигатель 406 уже имел устаревшую конструкцию, сравнивая с тем же саабом.
Копирование технологических решений не позволило снимать с двигателя фактические параметры прототипа. И вместо 150 л.с и 210 Нм тяги как у прототипа, детище заволжского моторного завода с карбюратором выдавало 100 л.с. и 177 Нм при том же объеме 2,3л. Технические характеристики оригинала удалось добиться только после дополнительной доработки двигателя с установкой инжекторной системы впрыска топлива.
ДВС ЗМЗ-406 карбюратор устанавливался на версии легких грузовых автомобилей и фургонов производства ОАО «ГАЗ» до 2006 года. ГАЗ 3302. на которой был установлен дв 406 карбюратор, был пожалуй самой распространенной моделью по причине своей относительной дешевизны.
Также карбюраторный двигатель этого семейства устанавливался на легковые автомобили семейства «Волга». Этот движок обеспечивал минимальный вариант стоимости автомобиля.
Как заменить штуцер в устройстве?
Штуцер, который имеет карбюратор К-151, играет роль держателя. Он необходим для нормальной работы клапанов. Если штуцер сбивается, то клапаны быстро изнашиваются. Еще данный процесс сопровождается перегревом первичной камеры. Смазка также нарушается. Чтобы исправить эту ситуацию, нужно уметь правильно осмотреть штуцер. Для этого не потребуется много времени. В первую очередь ставится блок для фиксации механизма. Также можно воспользоваться обычными тисками. После этого необходимо найти зажимные винты на верхней крышке. Они находятся по сторонам и скрыты накладками. После снятия крышки сдвигается в сторону центральный клапан. При этом насос полностью вынимается.
Затем придется внимательно осмотреть клапана. Если на них видны потемнения, значит, смазка карбюратора нарушена. Насос также может от этого пострадать. Далее достается непосредственно штуцер. У его основания имеется небольшая головка. Когда она деформируется, модель не может выдерживать давление, которое создается внутри камеры. Головка у данной модификации установлена съемного типа. Однако достать ее отдельно довольно проблематично. В данном случае придется полностью менять штуцер.
Карбюратор К151Д — бортжурнал ГАЗ Соболь Броневик 2002 года на DRIVE2
Решил помыть карбюратор.И заодно заменить жиклеры.Как обещал автор статьи расход 10 по трассе и 12 по городу.Выкладываю полностью может кому пригодится : Суть дела очень проста, все карбюратор страдают одной болезнью это перелив на второй камере, для начала несколько постулатов, с которыми не спорят:1)топлива должно быть не больше не меньше то и другое увеличивает расход2)если возможно болт регулировки топлива должен быть, как можно больше закручен, потому что иначе топливо распыляется на много хуже.3) если стоит электраклапан, он должен быть закручен ключом, а не от руки.4) поплавок должен быть чуть оторван (1-3мм) от крышки карбюратор, не делайте маленький уровень, вы не сэкономите, а неустойчивую работу получите.
Для Жигулей классика и их двигателей (карбюратор «ОЗОН») рецепт следующий: надо поставить топливный жиклёр меньшего диаметра на вторую камеру, не плохо подходят ремкомплекта карбюратора от пятёрки, из него берём топливный первой камеры и заменяем им жиклёр на второй вашего авто, собираем карбюратор и настраиваем следующим образом, заводим машину выставляем 1500-2000об и регулируя по пол оборота винт качества добиваемся наибольшего времени работы вашего авто (по секундомеру) после отсоединения шланга от бензонасоса, если винт качества будет закручен полностью а вы не уверены в максимальной эффективности, делаем следующее меняем воздушный жиклёр второй камеры на больший из того же ремкомплекта, и регулируем снова, если не помогло меняем и на первой. у меня не было ни одного случая что бы этих мер не хватило. Главное что бы обороты всегда оставались на одном уровне. Что это нам дало? Мы смещаем максимальные тяговые характеристики двигателя к холостым оборотам. при этом мы имеем минимальный расход топлива на всех режимах. Время работы двигателя зависит от многих факторов и на разных машинах оно будет разное, но зато регулировка не зависит от угла зажигания и качества топлива, то есть можно выделить работу карбюратора и быть уверенным, что он в случае каких либо неисправностей здесь не причём.
На счёт карбюраторов «Солекс», что стоят на автомобилях ВАЗ 09, там вообще ничего не надо покупать, надо поменять два верхних жиклёра местами, меньший на первую камеру, больший на вторую, тогда пропадает дерготня на низких и при регулировке по выше описанному способу можно снизить расход до минимума.
По многочисленным просьбам я решил выложить информацию о тюнинге карбюратора К-151. В противовес многим не довольным хочу сказать, что этот карбюратор ни лучше, ни хуже, и смысла менять, на что-то другое я не вижу.
Для начала я бы хотел сказать если вы собрались менять карбюратор, то покупайте К151С, очень удачная сборка, не капризен, экономичен. Для стандартной сборки (сделанной заводом изготовителем), в регулировке винт топлива должен быть отвёрнут на ¼ оборота. Хотя если есть желание, можете провести регулировку топлива по секундамеру.
Для владельцев старых моделей есть лекарство, вам понадобится 2 ремкомплекта К151Д. далее меняем жиклёры по следующей схеме: (слева на право если мы перед автомобилем, сверху воздушные снизу топливные)
Воздушные 200 330 330 370
Топливные 200 230 340 150
1колонка холостой ход
2 колонка главная дозирующая 1 камеры
3 колонка главная дозирующая 2 камеры

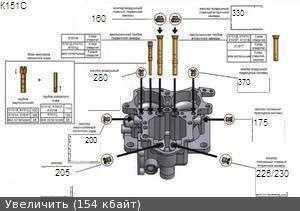

4 колонка переходная система 2 камерыСхема жиклёров
151Д
нормальное положение винта качества завёрнутое.
Ну вот и всё ещё раз обращаю ваше внимание на правильность подключения шлангов и их плотную посадку на штуцера. Экономичность автомобиля УАЗ и Газель доходит до 10л/100км, естественно, если вы соблюдаете скоростной режим не более 90 км/ч. Для газелей рекомендую подключать клапан рециркуляции, это даёт возможность приравнять расход по городу к расходу по трассе.151С
Для газелей рекомендую подключать клапан рециркуляции, это даёт возможность приравнять расход по городу к расходу по трассе.151С
151С
Дополнительно по карбюраторам 151С: Провёл испытания лучше динамика если на второй камере главный топливный жиклёр заменить на 225 (конечно с повторной регулировкой). Заметно лучше тяга и работа под нагрузкой.
ОТВЕЧАЮТ СПЕЦИАЛИСТЫ. На ЗМЗ.
ОТВЕЧАЮТ СПЕЦИАЛИСТЫ. На ЗМЗ.
ВЛАДИМИР БОРОДИН — НАЧАЛЬНИК КБ КРИВОШИПНО-ШАТУННОГО МЕХАНИЗМА;
СЕРГЕЙ ОРЛОВ — НАЧАЛЬНИК КБ ГАЗОРАСПРЕДЕЛЕНИЯ;
ДМИТРИЙ СКИБАРКО — ВЕДУЩИЙ КОНСТРУКТОР ОТДЕЛА ЭЛЕКТРОНИКИ;
ПЕТР РЫЖКОВ — НАЧАЛЬНИК КБ ДВИГАТЕЛЕЙ.
В последнее время в продаже появились натяжные звездочки цепи для замены штатных башмаков на ЗМЗ-406 (ЗР, 2001, № 3). Собирается ли завод внедрить такую конструкцию в серию?
Сейчас идет подготовка производства рычага натяжного устройства со звездочкой взамен башмака. Этот вариант более надежен, чем изделие фирмы СЕТ, о котором писал журнал. Заводская звездочка установлена на подшипнике качения, цепь привода удлинена на два звена, а в гидронатяжителе стоит усиленная пружина.
Выпускает ли завод двигатель ЗМЗ-4061.10 (бензин А-80)?
Двигатель ЗМЗ-4061.10 делали в небольших количествах в период освоения «Газели», позднее его полностью вытеснил мотор ЗМЗ-4063.10, рассчитанный на бензин с октановым числом 91.
Остался ли на моторах семейства ЗМЗ-402 набивной задний сальник коленвала? Можно ли самостоятельно заменить его на более надежный резиновый?
Задний сальник коленвала на двигателях семейства ЗМЗ-402 остается прежним. Заменить его самостоятельно на резиновый невозможно — потребуется вмешательство в конструкцию блока цилиндров, коленчатого вала и маховика.
Взаимозаменяемы ли электронные блоки управления моторов 4062.10, 4052.10 и 4092.10? Планирует ли завод оснащать эти двигатели нейтрализаторами?
Блоки управления невзаимозаменяемы. Каждую модель настраивают в зависимости от рабочего объема двигателя и характеристик автомобиля.
В компьютерах впрысковых моторов есть канал управления составом рабочей смеси по содержанию кислорода в отработавших газах (лямбда-регулирование), то есть они готовы к работе с системами снижения токсичности. Решение об оснащении автомобиля нейтрализатором принимает завод — изготовитель автомобилей (ГАЗ).
Какие масла рекомендованы заводом для двигателей семейства ЗМЗ-406?
Для двигателей семейства 406.10 следует применять масла с маркировкой Б4 или Б4/Д2 по стандарту СТО ААИ-003-98 (Ассоциация Автомобильных Инженеров), что соответствует группам SG, SH, SJ или SG/CD, SH/CE, SJ/CF по классификации API (Американского института нефти).
Как долго ЗМЗ планирует выпускать моторы семейства 402, в том числе рассчитанные на бензин А-80?
Выпуск моторов семейства 402 постепенно снижается. Очевидно, они останутся в производстве, пока будут удовлетворять действующим нормам токсичности.
Карбюратором К-151 многие потребители недовольны. Можно ли на двигателях ЗМЗ-4063.10 и ЗМЗ-402 заменить его другим?
На двигателе ЗМЗ-4063.10 такая замена нецелесообразна, так как конструкция и регулировки карбюратора К-151Д сделаны именно под этот мотор. А вот карбюратор К-151С на ЗМЗ-402 можно заменить прибором 4178–10 производства ОАО «ДААЗ».
Какие форсунки и бензонасосы устанавливают на конвейере в двигатель ЗМЗ-4062.10? Подскажите варианты замены.
На впрысковые двигатели устанавливают форсунки «Бош» (номер по каталогу 0 280 150 560), «Сименс» (тип Дека-1Д, номера 9261 или 6354). Все форсунки взаимозаменяемы, так же как и электробензонасосы «Бош» (0580 461 044), ТАТЭ (Тюмень, 18.3780) или СОАТЭ (Старый Оскол, 50.1139), устанавливаемые на автозаводе.
Какие поршневые кольца ставят на двигатели семейств 402 и 406 на конвейере? Детали каких производителей завод рекомендует для ремонта?
На двигатели семейства 402 ставят поршневые кольца мичуринского завода, а на моторы семейства 406 — костромского завода «Мотордеталь». Для ремонта рекомендуем кольца тех же производителей или аналоги фирм «Бузулук» (Чехия), «Шоттле» и «Гётце» (Германия).
Можно ли карбюраторный мотор ЗМЗ-4063.10 самостоятельно переделать во впрысковый?
Такая переделка нецелесообразна. Кроме замены впускной системы и распредвалов (они обеспечивают иные фазы газораспределения), потребуются серьезные изменения систем топливо- и воздухоподачи, управления. К тому же переделанный двигатель не будет соответствовать прежней маркировке, поэтому при регистрации и техосмотре автомобиля могут возникнуть проблемы.
Регулировка системы пуска карбюратора
Настройку надо выполнять на предварительно прогретом силовом агрегате с тахометром. Необходимо также снять воздушный фильтр.
Для выполнения настройки К-151 необходимо запустить мотор и слегка нажать на педаль газа. В этот момент воздушную заслонку необходимо закрыть, используя рукоятку привода. Затем нужно приоткрыть её, используя отвертку, причем коленвал должен вращаться с частотой около 2,5-2,7 тыс. оборотов в минуту.
Если коленчатый вал вращается с другой частотой, необходимо ослабить контргайку на винте регулировки и закрутить либо вывернуть его. Эти действия следует выполнять до тех пор, пока не будут достигнуты оптимальные показатели частоты вращения коленвала.
На этом процедуру настройки карбюратора К-151 можно считать законченной. Рекомендуем также посмотреть видео о регулировке и ремонте карбюратора К-151:
От состояния топливной системы напрямую зависит расход топлива, а если в ней есть неисправности, также ухудшается динамика автомобиля, двигатель начинает работать нестабильно.

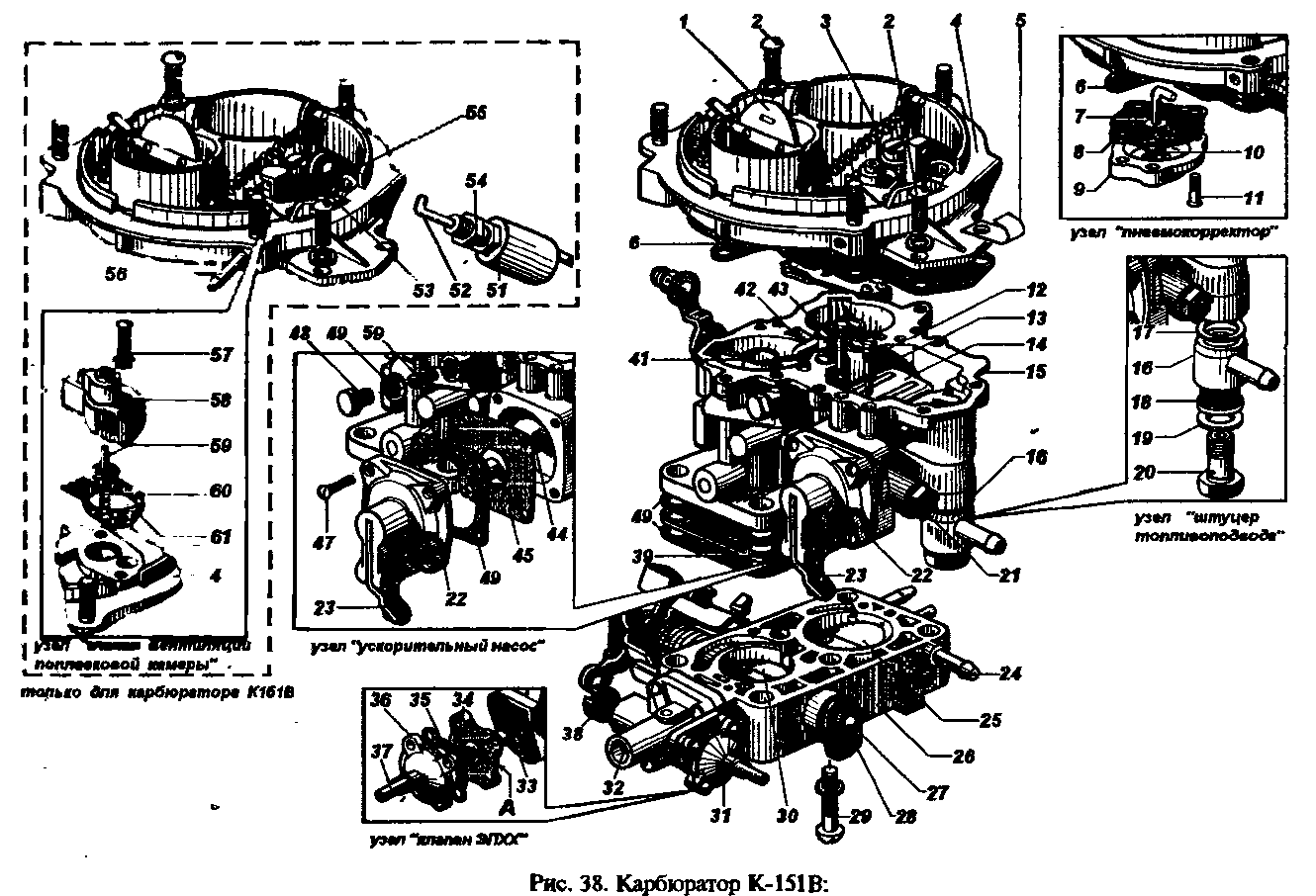

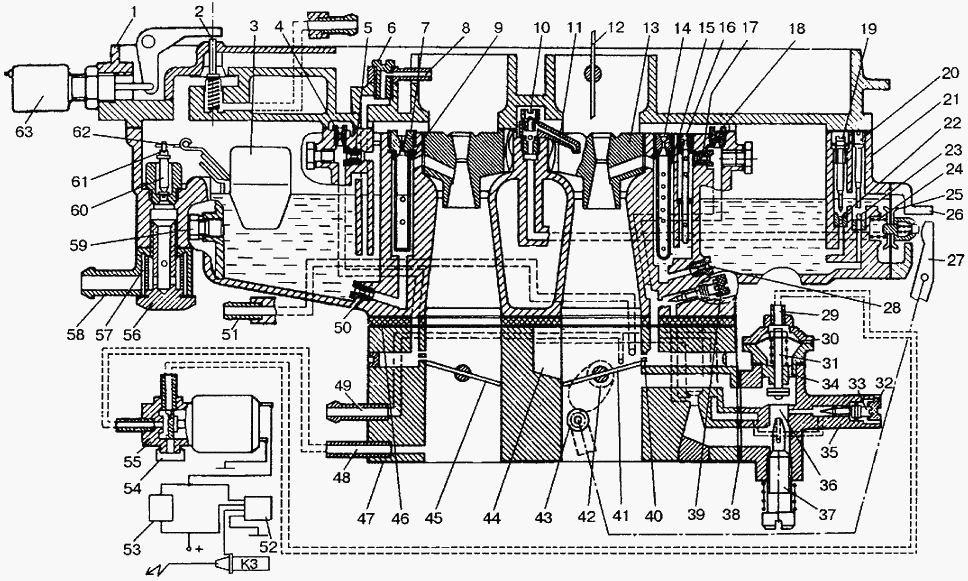

В этой статье будет рассмотрен карбюратор К151: устройство, ремонт, регулировка, особенности настройки, а также основные неполадки и их признаки.
Газель 3302 технические характеристики 406 двигатель. Моторы с разными характерами. Плюсы и минусы
Ставим карбюратор солекс на газель с 406 двигатель
Карбюратор солекс производится ООО «Димитровградский завод автокомпонентов» по лицензии компании Solex, Франция. И этот карбюратор без проблем можно установить на газель с 406-ым двигателем. Общий вид карбюратора показан на рис. 1 внизу.
Рис. 1. Карбюратор Солекс.
Карбюратор солекс на газели с 406-ым движком не подводит ни в условиях высокогорья с разреженным воздухом, ни в песках Средней Азии, ни на Крайнем Севере. Все системы карбюратора устойчиво функционируют как на обедненной, так и на сильно обогащенной смеси, при переливе топлива.
Настройки сильно зависят от уровня топлива в поплавковой камере и регулировке холостого хода. Первая регулировка требует много терпения. На заводе уровень топлива регулируется шаблоном с тестовым поплавком. В условиях гаража операция осуществляется с многократным вкручиванием и выкручиванием винта качества, а также подгибанием кромок поплавков.
Инструкция по регулировке карбюратора солекс на газели
На прогретом движке снимается подающий шланг.Осторожно! Может брызнуть бензин! Откручивается и снимается крышка поплавковой камеры вместе с поплавками. Измерить расстояние от крышки карбюратора солекс до поверхности топлива в двух камерах
Лучше это сделать штангенциркулем. Идеальное расстояние для правильной работы всех систем ровняется 25-35 мм.
Регулировка осуществляется подгибанием кромок поплавков. необходимо сливать с поплавковых камер. После окончания регулировки необходимо завести мотор и наполнить камеры бензином до обозначенного уровня. Следующая регулировка относится к холостому ходу двигателя.
Прогреть двигатель до 90° и заглушить. Затянуть винт 11, показанный на рис. 1, до упора. Завести двигатель, подсос нужно убрать, а воздушную заслонку (рис. 1 номер на рисунке 4) открыть. Выкрутить винт качества смеси, добиться устойчивой работы двигателя при отпущенной педали акселератора. Обороты не должны превышать значение1200 об/мин.
Видео:РЕМОНТ КАРБЮРАТОРА К-151 ПОДРОБНО.Скачать
Закрутить винт, пока двигатель не начнет дергаться, работать с перебоями. Открутить на 1-2 оборота назад. Мотор стал работать, как часы. Более тонкие настройки производятся на свое усмотрение. По инструкции обороты двигателя должны быть в пределах800-900 об/мин.
Плюсы и минусы установки карбюратора дааз 4178 на газель
Рис. 2. Карбюратор 4178
Карбюратор ДААЗ 4178-1107010 является более сложным устройством нежели карбюратор солекс. Это двухкамерный механизм эмульсионного типа, дроссельные заслонки которого открываются последовательно.
Сбалансированное, качественное перемешивание компонентов воздушно-топливной смеси достигается идеальной конструкцией диффузного канала с расположенным в нем завихрителем воздуха. Инновационная разработка димитровградских ученых – насос-ускоритель позволила осуществлять максимально плавный переход во время резкого открывания дроссельных заслонок.
Благодаря улучшенной конструкции, карбюратор быстро завоевал популярность водителей газели. Многие автолюбители переоснащают свои газели данным карбюратором и не жалеют. Основные характеристики и расход топлива у карбюраторов солекс и ДААЗ 4178 одинаковы.
Когда среди владельцев газели заходит речь о том, какой карбюратор лучше поставить 406 двигатель, многие приходят в одному из вариантов, а именно к установке давно испытанного карбюратора К-151Д. Этот карбюратор очень популярен и часто встречается в автомобилях УАЗ, ИЖ, Волга, Соболь. Для 406 двигателя газели разработана модификация К-151Д.
Когда АвтоГАЗ перевел выпуск газелей на установку 406 моторов, одновременно с этим была проведена модернизация карбюратора К-151Д. С тех пор механизм успешно используется в газелях. Конструктивно агрегат похож на карбюратор Солекс. Отличается наличием подсоса в виде проволоки, синхронизирующей одновременное движение полумесяца устройства запуска и регулировочной пятки дроссельной заслонки.
Благодаря этой проволоке создаётся сцепление между двумя раздельными механизмами. Подсос гарантирует быстрый, лёгкий запуск двигателя. Подсос можно регулировать, настраивая необходимые значения. Параметры запуска двигателя выставляются, в зависимости от температуры наружного воздуха и погодных условий.
Замена карбюратора инжектором на моторе ЗМЗ-4063
С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:
- датчик расхода воздуха;
- электрический бензонасос;
- другую проводку для двигателя;
- впускной коллектор (ресивер) в сборе с заслонками;
- воздушные патрубки;
- датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
- топливную рампу с форсунками и регулятором давления топлива;
- блок управления двигателем;
- переднюю малую крышку ДВС;
- оба распределительных вала (отличаются профилем кулачков);
- топливный фильтр;
- корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
- регулятор холостого хода.
Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:
- двигатель получает солидную прибавку в мощности;
- не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
- можно установить ГБО практически любого поколения, кроме первого.
Некоторые запчасти инжектора стоят дорого, но вовсе не обязательно их приобретать в магазине. Отличного качества детали б/у можно найти на авторазборках или по объявлениям у частников, тем более, почти всегда получается поторговаться. Однозначно, коллектор (ресивер) лучше приобретать подержанный, так как он практически никогда не изнашивается, и нет смысла здесь переплачивать.
Видео по ремонту двигателя Газели ЗМЗ 406:
С самого начала выпуска «Газель» оснащалась лишь двигателем ЗМЗ 402, но с 1996 года на машину стали серийно устанавливать мотор ЗМЗ 406. ДВС оснащался электронной системой зажигания, но в отличие от «Волги», на которой уже был инжектор, на «Газели» решили оставить карбюратор.
Установленный на Газель 406 двигатель
Газель
Модель змз 40524.10 — это известный всем карбюратор газель. Марка автомобилей — “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.
Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.
Карбюратор змз 406 серии
Что делать при потере мощности газели?
С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования — 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.
Система зажигания газели
Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.
Как работает режим диагностики?
Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.
Карбюратор змз 406 серии
Почему двигатель 406 иногда не заводится во время заморозка?
Самые распространённые причины, по которым не заводится двигатель 406:
- Некачественное масло;
- Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
- Неисправный стартер;
- Разрегулированная система зажигания;
- Некачественный бензин;
- Нарушение подачи бензина.
Как произвести регулировку карбюратора?
- Отсоедините шнур привода воздушной заслонки;
- Снимите воздушный фильтр и крышку карбюратора;
- Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
- Снимите пробку с поплавочной тяги;
- Убедитесь в герметичности клапана уплотняющего кольца;
- Установите верхнюю часть карбюратора;
- Установите трос воздушной заслонки и воздушный фильтр;
- До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
- Запустите силовой агрегат;
- Позвольте ему нагреться до 90⁰;
- Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
- Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
- Заедьте в автосалон и отрегулируйте СО и СН мотора.
Источники
- autodont.ru/dvigatel/carburettor/obzor-karbyuratora-zmz-406-serii
- zen.yandex.ru/media/carshistory/neubivaemyi-istoriia-uspeha-dvigatelia-zmz406-5cbb4663a56d7d00aec0825e
- drive2.ru/l/9285154/
- wikers.ru/engines/gaz/dvigatel-zmz-406.html
- avtodvigateli.com/marki/zmz-406-karbyurator.html
«Неубиваемый»: история успеха двигателя ЗМЗ-406
Я много писал о наших российских двигателях и у некоторых моих читателей может сложиться неверное впечатление, что в России моторы делать не умеют. Да с дизелями есть проблемы, но я расскажу об одном бензиновом двигателе, который без проблем может пройти 500 и более тысяч километров — это ЗМЗ-406. Сразу оговорюсь, многое зависит от кривой сборки и банального брака комплектующих и это мы оставим за скобками.
История
ЗМЗ-406
История 406-го мотора начинается в конце 80-х годов, когда ЗМЗ приступает к проектированию перспективной линейки 4-цилиндровых двигателей, в которую входили как бензиновые, так и дизельные агрегаты. Двигатель создавался с учетом самых последних тенденций в моторостроении: 16-клапанная ГБЦ, микропроцессорный блок управления, инжекторная система питания, были заложены в конструкцию изначально. Как и ресурс, для обеспечения которого использовался чугунный блок цилиндров, цепной привод ГРМ и гидротолкатели клапанов. Причем блок возможно было расточить на 2 ремонтных размера, а коленвал поддавался шлифовке на 3 размера.
Первый прототип под названием ЗМЗ-406.10 был создан в 1989 году. В те времена ЗМЗ и ГАЗ, тесно сотрудничали и Горьковский завод рассчитывал получить 406-ой в свои перспективные ГАЗель и Волгу 3105.
Поперечный разрез ЗМЗ-406
К 1991 мотор прошел необходимые испытания и был готов к опотно-промышленному производству, но помешал распад страны. В новых все более ухудшающихся экономических условиях, в 1992 году заводу все же удалось отправить в ОПП первую установочную партию двигателей.
В 1993 году начинается мелкосерийная сборка моторов. Через год, ЗМЗ-406 прописывается под капотом Волги ГАЗ-3102, а в 1995 Газели. Причем первоначально моторы оснащались карбюратором, а не впрыском. В том же году, ЗМЗ создает несколько модификаций двигателя, отличающихся системой питания и форсировкой.
В 1996 году производство ЗМЗ-406 осуществляется на главном конвейере. Параллельно ведется работа над модернизацией двигателей, что потом приведет к появлению агрегатов ЗМЗ-405 и 409.
Копирование
Двигатель SAAB В234i
В истории 406-го нельзя не упомянуть о забавной байке, непонятно откуда появившейся и со временем перешедшей в разряд неопровержимых фактов. Она заключается в том, что ЗМЗ-406 якобы является полной копией шведского мотора SAAB В234i. Так вот, это полная ерунда. Кроме примерно равного рабочего объема в 2,3 литра, 16-клапанной ГБЦ и расположением свечи зажигания ровно по центу цилиндра, между этими моторами нет ничего общего. Отличается строение ГБЦ, ход поршня, степень сжатия, реализация масляной системы и многие другое. Более того, конструкторы ЗМЗ изначально заложили возможность увеличения рабочего объема, расположив цилиндры на значительном расстоянии друг от друга.
ЗМЗ-406 можно назвать надежным двигателем, в нем нет серьезных конструктивных просчетов, но есть немаленький запас прочности. При грамотной эксплуатации, моторы проходят более 500 тысяч км., а некоторые владельцы утверждают, что и 1 миллион без капитального ремонта. Не раз можно было наблюдать, как Газель с ЗМЗ-406 отправляется в пункт сбора металлолома, своим ходом.
Общие характеристики
Двигатель zmz 406 представляет собой карбюратор, четырехцилиндровый, а также встроенный в микропроцессорную систему зажигания. Zmz 406 с карбюратором рассчитан на 110 литров. с., а с инжектором. 145 литров. из. Кроме того, модификации форсунок имеют различные экологические стандарты. Например, zmz 4062.10. 0-й класс и zmz 40621.10. класс Euro-2. Дополнительное масло в запасной части 406 является масляным радиатором, поскольку 6-й двигатель не нагревается. В zmz 405 масляный радиатор не выполняет свои функции, и двигатель перегревается в жару и не запускается естественным образом.
Смотрите:
С карбюратором 406 не требует такой стоимости при оснащении газовым оборудованием. И это преимущество относится к пропану и метану, но с увеличением класса экологических стандартов стоимость газового оборудования также будет возрастать.
Стоимость бензинового карбюратора 406 напрямую зависит от условий и способа вождения, а также от поры года. Система зажигания карбюратора 406 считается достаточно надежной
Двигатель сможет достигать скорости до 500 тысяч километров, используя высококачественную нефть и бензин, а также осторожное обращение с педалью
