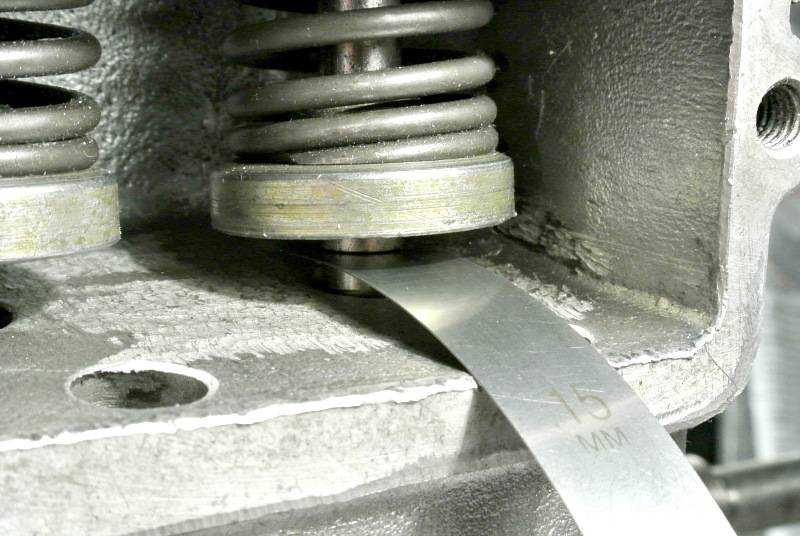

Регулировка топливной системы мотоблока

Если горючее не подается в цилиндр, то, первым делом, необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.

Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки. Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином. Топливный кран собирается и возвращается на прежнее место.

Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах.

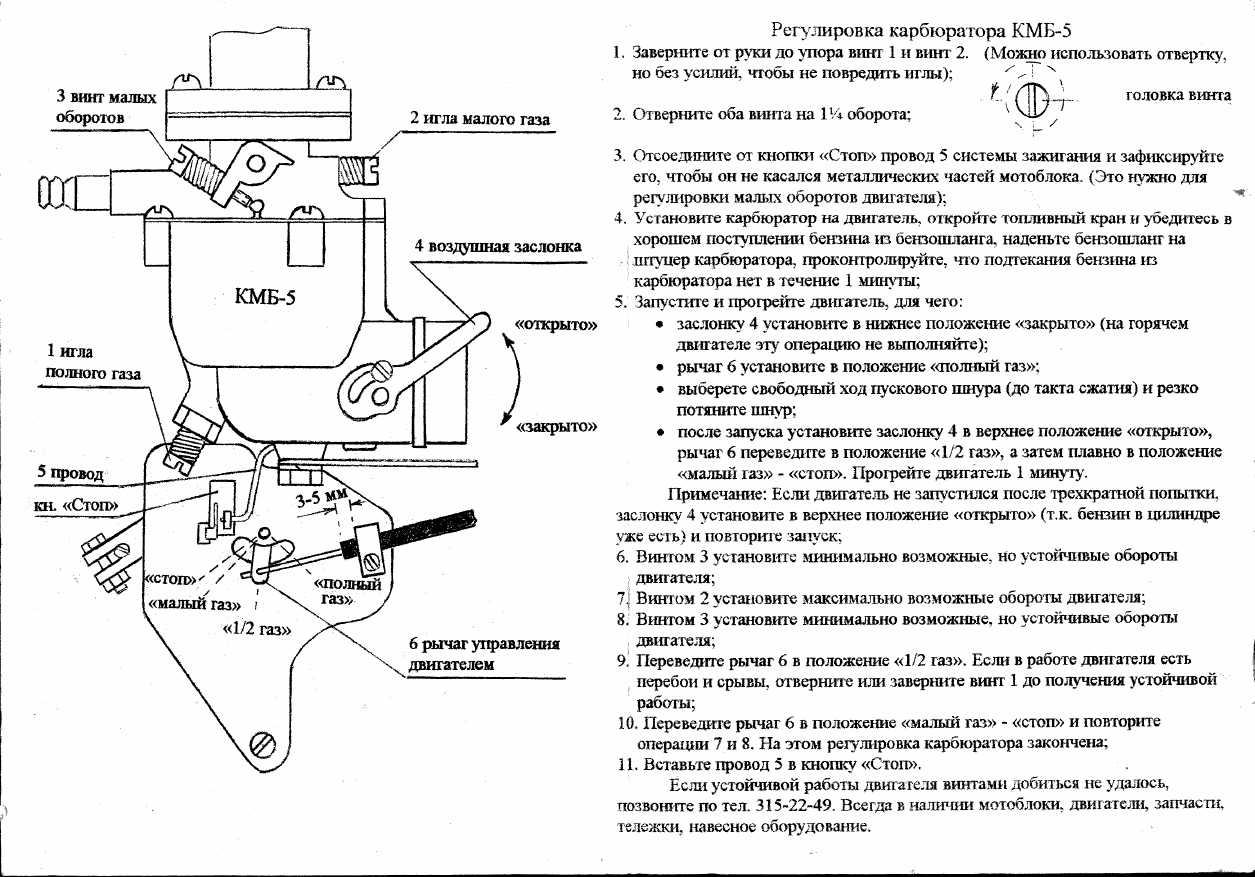

Чтобы разобраться с карбюратором бензинового мотоблока типа КМБ-5, необходимо снять его с мотора и вылить горючее из поплавковой камеры. Через штуцер (смотрите рисунок), с помощью которого ведется подвод бензина, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение. Прохождение воздуха должно идти беспрепятственно, а при перевороте карбюратора – полностью прекращаться. Эти особенности говорят о полной работоспособности детали.

Рис. 2. Карбюратор КМБ-5

Детали на рисунке: 1 – штуцер, подводящий горючее; 2 – верхний корпус; 3 – заслонка дросселя; 4 – игла малого газа; 5 – жиклер; 6 – нижний корпус; 7 – воздушная заслонка; 8 – винт, фиксирующий стяжку; 9 – игла максимального газа; 10 – распыляющий элемент; 11 – поплавок; 12 – клапан подачи горючего.

Уровень горючего внутри поплавковой камеры может быть скорректирован при помощи поплавкового язычка. В идеале, он должен варьироваться от 3 до 3.5 сантиметров.

Чтобы выполнить продувку жиклеров, необходимо вывернуть винты, отвечающие за полный и малый газ.Очистка деталей карбюратора начинается в отворачивание винтов, удерживающих верхний корпус. Нижний корпус снимается, клапан подачи топлива промывается с помощью бензина, а грязь из жиклеров выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе чистки ветошь категорически нельзя.

После завершения чистки, корпуса соединяются. Необходимо проконтролировать, чтобы трубка распылителя четко прошла в отверстие, расположенное на верхнем корпусе. Откройте заслонку дросселя и проверьте, насколько четко выполнена сборка. Винты, фиксирующие верхний корпус, плотно закручиваются. После того, как процесс сборки полностью завершен, следует отрегулировать карбюратор. Это значительно улучшит показатели работы мотоблока с навесным оборудованием, так как для корректной работы требуется идеальная настройка всех его деталей.

Если же на двигателе мотоблока установлен карбюратор ДМ 1.08.100 то методика его регулировки будет такая:

Следует завернуть винт 10 (рис. 3) малого газа до полного упора и отвернуть от себя на пол-оборота.
Затем нужно закрутить винт 9 полного газа полностью отвернуть его на 2 оборота.
Отвернуть винт 4 (рис. 4) минимальных оборотов двигателя прямо до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.
Заведите двигатель мотоблока, затем отрегулируйте стабильную работу на максимальных оборотах после прогрева винтом 9.

Не допускайте выключения рычага управления двигателем, переведите его в положение минимального газа (оборотов) и путем отворачивания винта 10 выставьте стабильные обороты малого газа.

Рис. 3. Карбюратор ДМ 1.08.100

Рис. 4. Карбюратор ДМ снаружи

Вот, в принципе, и все. Основные моменты регулировки главных деталей мотоблока рассмотрены. Регулируйте ваш мотоблок с удовольствием!

Номинальная мощность и стабильная работа бензинового заводского двигателя во многом зависят от изначального качества заправляемого в мотоблок топлива, а именно от соотношения горючего и воздуха в цилиндре ДВС. За обогащение топлива всасываемым воздухом в требуемой пропорции отвечает карбюратор сельхозмашины. Его исправная непрерывная работа гарантирует высокий крутящий момент заводского двигателя, его долговечность и низкие объемы выбрасываемых отработанных газов.

Конструкция системы питания

Один из компонентов ДВС – топливная система. Она необходима для бесперебойного снабжения двигателя горючим. Система состоит из бензобака, топливопровода, фильтров и карбюратора. Последний дозирует бензин для поддержания заданной частоты вращения коленвала с зависимости от режимов работы мотоблока. Бензобак необходим для хранения в нём запаса топлива. Топливопроводы соединяют все компоненты между собой, а фильтры очищают топливо от посторонних примесей.

Наиболее сложной и ответственной деталью в ДВС является дозирующий узел. Устройство карбюратора, установленного на мотоблоке, позволяет пользователю выполнять регулировку качества топливной смеси, поступающей в мотор. В общем случае ДУ состоит из следующего:

Поплавковой камеры. В ней расположены детали, отвечающие за приготовление топливной смеси. В приёмном стакане накапливается бензин, который воздействует на поплавок. Последний при достижении заданного уровня топлива, нажимая на запорную иглу, перекрывает подачу горючего.
Смесительной камеры. В ней происходит насыщение поступающего в мотор воздуха мелкодисперсной бензиновой пылью. Последняя образуется за счёт разряжённой атмосферы в смесительной камере. Пониженное давление вытягивает из поплавковой камеры топливо, которое, проходя через дозирующий жиклёр, распыляется в потоке воздуха.
Дроссельной заслонки. Этот узел регулирует частоту вращения коленвала. Заслонка перекрывает проходной канал, по которому поступает воздух в цилиндр. Чем больше сечение, тем быстрее будет вращаться выходной вал ДВС. Положение заслонки регулируют посредством стального тросика, закреплённого на рукоятке мотоблока.
Регулятора холостых оборотов. Как правило, это металлический или пластиковый винт, на который опирается привод дроссельной заслонки. Ввинчивание регулятора увеличивает обороты холостого хода двигателя.

К сведению!В зависимости от производителя и назначения мотоблоков, их ДУ могут комплектовать дополнительными элементами. Но, независимо от этого, все узлы работают по одному и тому же принципу.

Ремни для мотоблока Нева

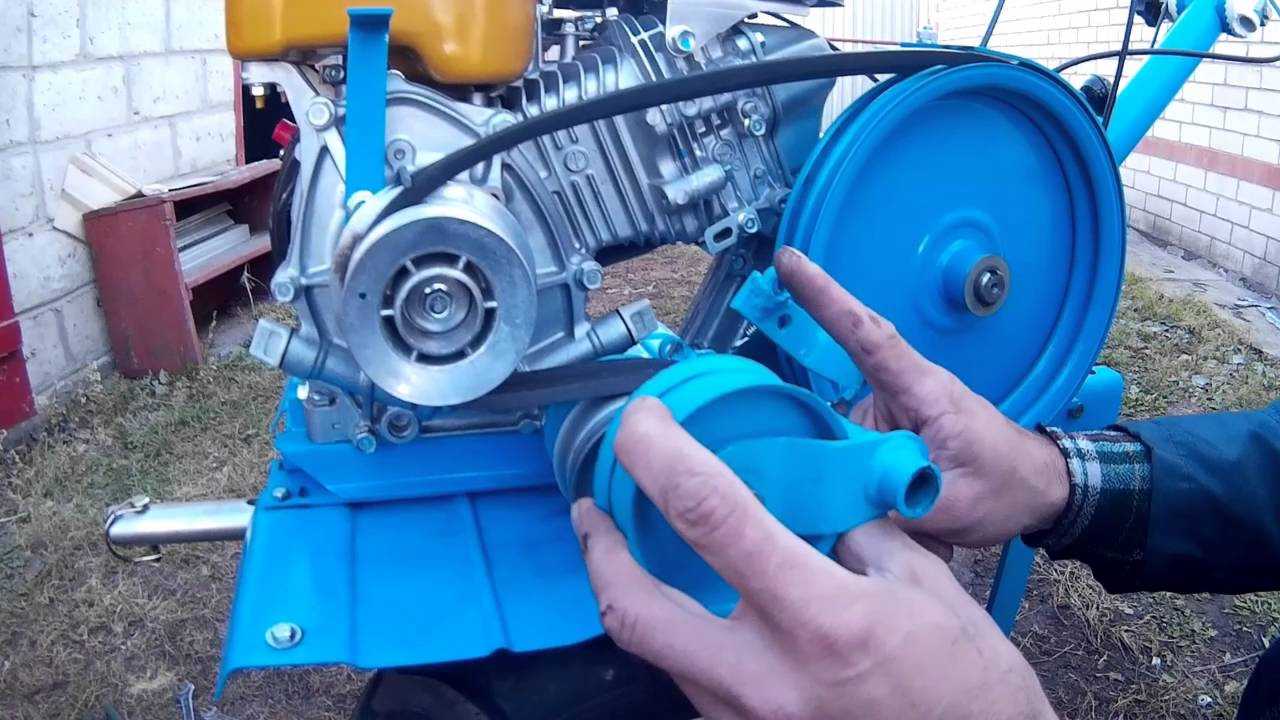

В основном в мотоблоках Нева используются клиноремневые передачи. Их представлено большое количество. И для каждого отдельного мотоблока следует знать ремень, который необходимо использовать.

Замена ремня на мотоблоке Нева:

Снять щиток, отвернуть два болта (7) и снять защитный кожух со шкивов (6);
Снимите ремень (3) заднего хода, путём снятия пружины (8), ослабив болт (2) направляющего шкива;
Открутить винты (5) держащие кронштейн (а);
Установить положение кронштейна таким образом, чтобы штыри позволяли снять ремень (10) переднего прохода со шкива;
Поставить на его место новый ремень (сначала он одевается на шкив редуктора, затем на шкив двигателя);
Собрать всё в обратном порядке.

О трегулируйте натяжение ремней! При отпущенных рычагах сцепления ремни должны свободно провисать, а шкив редуктора не должен иметь вращения при работающем двигателе.

Шкивы предназначены для натяжения ремней передачи. На российском рынке их представлено большое количество. Для замены шкивы необходимо вымерять ее диаметр. Существуют такие размеры: 18, 20 и 25,4 мм.

Правила эксплуатации

Устройство прослужит долго, если соблюдать следующие рекомендации.

Для сохранения механизма в рабочем состоянии важно следить за составом поступаемого бензина – в нем не должны присутствовать механические примеси. Перед началом ремонтных работ необходимо обрабатывать детали тем же топливом

Не рекомендуется пользоваться растворителем, так как он способен снизить эластичность резиновых запчастей, повредить шайбы. Сушить детали лучше всего с помощью продувки сжатым воздухом. Не стоит очищать маленькие отверстия, например, с помощью иглы или проволоки.

Окончательную сборку, установку деталей производите равномерно – так можно избежать деформации или изгибов частей карбюратора.
Следите за тем, чтобы камера поплавка плотно соединялась с корпусом – будущий успех заключается именно в их герметичности.
Перед запуском механизма проверьте, как соединен воздушный фильтр – стоит опасаться протечек жидкости.
Чтобы избежать протекания, топливный кран надо открыть, затем перекрыть воздушную заслонку, управляющий рычаг туго закрутить, дроссельную заслонку открыть на 18-14. Утопитель следует пережать до появления капель топлива (если температура снизилась до 5 градусов).
При запуске воздушную заслонку надо немного приоткрыть. Как только мотор прогреется, откройте на полную.

Как происходит регулировка карбюратора мотоблока

На что следует направить внимание во время перебоя мотора? При появлении неисправности карбюратора, сперва необходимо проверить наполненность топливного бака и уровень масла. Если горючего и масла будет довольно, то перебегают к осмотру свечки. Для этого ее выворачивают и с помощью зажигания инспектируют искру

Дальше тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и выслеживают поступление горючего. Если горючее не появится, то, скорее всего, будет нужно очищение сеточки фильтра. Для этого топливный кран отвинчивается и все детали промываются бензином. То же самое делают с жиклером карбюратора

Для этого ее выворачивают и с помощью зажигания инспектируют искру. Дальше тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и выслеживают поступление горючего. Если горючее не появится, то, скорее всего, будет нужно очищение сеточки фильтра. Для этого топливный кран отвинчивается и все детали промываются бензином. То же самое делают с жиклером карбюратора.

Очистка карбюратора производится последующим образом. Для чистки устройства для начала его необходимо снять. Чтоб без усилий снять карбюратор, необходимо пристально оглядеть корпус устройства и отвинтить все детали, на которых он держится.

Итак, снимаем карбюратор и выливаем из него бензин. Аккуратненько отделяем все детали устройства (жиклер, поплавок) для предстоящей продувки и чистки. Данная манипуляция совершается особым очистителем.

При сильном загрязнении можно пользоваться компрессором.

После чистки кропотливо просушиваем все детали и смело приступаем к сборке. После сборки отрегулируйте карбюратор для мотоблока.

Устанавливаем очищенный устройство, используя штатную прокладку, и крепим его гайками. Не забываем про воздушный фильтр, регулятор оборотов и шланг для подачи бензина.

Настройка карбюратора мотоблока заключается в его регулировке. Для того чтоб без помощи других отрегулировать карбюратор, необходимо сделать последующие шаги:

Винты малого и полного газа необходимо закрутить до упора.
Винты малого и полного газа выкрутить на полтора оборота (устанавливаем дроссельную заслонку в такое положение, чтоб меж основанием и воздуховодом образовалась щель соответственного размера).
Завести мотор и подождать, пока он прогреется.
При работающем моторе рычаг управления поставить на малые обороты.
Достигнуть бесперебойной работы мотора. Для этого необходимо сделать наименьшими обороты холостого хода, используя винт дроссельной заслонки.
Поставить обороты холостого хода на максимум с помощью винта малого газа.
Поставить обороты холостого хода на минимум с помощью винта дроссельной заслонки.
Повторять 6 и 7 шаг пока не начнется непрерывная работа мотора.
Рычаг управления мотором поставить на газ.
При появлении перебоя отвернуть винтом, регулирующим качество консистенции, менее 2,5 оборотов.

Хотелось бы отметить, что регулировка карбюратора на мотоблоке Нева совершается верно по вышеуказанной аннотации. Установленный на мотоблоке Нева устройство К-45 является однокамерным и горизонтальным. Камера поплавка находится в центральной части. Дроссельная заслонка — плоская.

На мотоблоке Нева употребляется движок ДМ-1К, который выпускается на заводе «Красный Октябрь Нева». Производитель категорически не употребляет движки китайского производства. Это касается и производства мотокультиватора.

Ремонт К-45: основные рекомендации, видео

Для того, чтоб починить карбюратор своими руками, предлагаем ознакомиться с видео ремонта мотоблока «Нева» МБ-2.

Если в камеру ДВС поступает лишнее количество воздуха. Попытайтесь поменять прокладку меж головкой и карбюратором и крепче затянуть крепежные гайки на соединении. Если это не посодействовало, предпосылкой может быть износ вала на заслонке либо отверстия, куда он подсоединен. Таковой вал подлежит подмене, а в случае разбитых отверстий изменяется устройство полностью.
Когда в поплавочную камеру поступает очень много горючего. В данном случае проверьте и поменяйте изношенные детали: поплавок, жиклеры, иголку.
Если в карбюратор поступает не много бензина, проверьте фильтр и отстойник, шланги подачи горючего и бензобак. Грязные элементы нужно помыть либо поменять, а если бак заржавел изнутри, придется почистить его каустической содой.
Если наблюдается увеличение расхода горючего, настройте карбюратор, обратившись к аннотации по эксплуатации.

Устройство карбюратора мотоблока

Знания о том, как именно устроен карбюратор для мотоблока , помогут самостоятельно устранить любые его неисправности, а также произвести чистку и своевременную регулировку штатного топливного узла.

Конструктивно механизм состоит из:

поплавка, который соединен со встроенным игольчатым запирающим стальным клапаном;
поплавковой металлической камеры с хромированными внутренними полостями;
дополнительной камеры, требуемой для смешивания горючего с воздухом;
конструкции распределения топлива, оборудованной диффузором;
регулируемой заслонки дросселя;
топливных и штатных воздушных трубок, изготовленных из технической резины.

В зависимости от производителя и предназначения мотоблоков, их карбюраторы могут комплектоваться дополнительными элементами. Но независимо от этого, топливные хулы работают по одному и тому же принципу.

Один из самых важных элементов механизма – поплавок, главная функция которого изначально заключается в регулировке количества горючего, необходимого для исправной работы мотоблока. Само топливо находится в поплавковой камере, и как только его объем снижается, поплавок открывает встроенный игольчатый клапан. Сквозь него недостающий объем заправляемого топлива попадает в камеру, после чего поплавок поднимается и медленно закрывает клапан.

Карбюратор на мотоблок оборудован выходным каналом, который располагается в поплавковой камере. Для нормальной работы топливного узла количество горючего в штатной поплавковой камере непрерывно должно удерживаться на уровне, который на несколько миллиметров ниже расположения выходного канала.

Распылитель изначально играет роль своеобразного распределителя горючего, которое попадает с хромированной поплавковой в стальную смесительную камеру. Последняя нужна непосредственно для обогащения горючего воздухом. В нее предварительно очищенные потоки воздуха попадают через встроенный входной патрубок.

Регулировка центробежного регулятора и карбюратора мотоблока Нева МБ-2К

Просто столкнулся с проблемой по настройке мотоблока Нева МБ-2. Во время эксплуатации, протирал тряпкой тягу центробежного регулятора и видать не сильно был затянут болт, — в общем она провернулась. После этого долго пытался наладить, пока не получилось. Попытаюсь описать, как я регулировали, как это работает.

Начну с центробежного регулятора. Его назначение поддерживать постоянную частоту вращения коленчатого вала двигателя при изменении нагрузки на вал. Т.е. для того чтобы мотоблок не заглох, когда Вы к примеру пашете. При этом через колёса, редуктор, шкив, ремень, шкив двигателя начинает притормаживать двигатель и если бы не центробежный регулятор, то двигатель заглох. Ведь у нас нет возможности как у машины давить всё больше на газ. Конструкция продумана очень грамотно.

После того как двигатель завели, раскручиваются грузики регулятора. Они за счёт центробежной силы разъезжаются, раскрываясь как цветок, и на штоке смещается вперёд, поворачивая рычаг регулятора. Теперь, если мы будем нагружать двигатель, при этом вращение двигателя начнёт замедляться. При этом скорость вращения грузиков снизится также, они начнут складываться (прикрываться как цветок) и рычаг регулятора начнёт возвращаться назад, что приведёт к повороту через рычаг центробежного регулятора, тягу, дроссельную заслонку карбюратора на увеличение расхода топлива, т.е. добавит газу. Т.е . выставив ручку газа в определённое положение, мы можем теперь не беспокоится, что двигатель при нагрузке заглохнет. Как только мы уменьшаем нагрузку, грузики опять расходятся и поворачивают через все тяги дроссельную заслонку теперь на уменьшение газа. В этой всей линейке есть ещё одна пружина. При увеличении газа она через трос и скобу в форме буквы «Г» растягивается и противодействует поворачиванию дроссельной задвижки в сторону уменьшения газа.

Дальше. Т.к. обороты «гуляют» при открытии полностью воздушной заслонки, то выходит бедная смесь. Необходимо её отрегулировать. Вкручиваем до упора винт корректировки рабочей смеси холостого хода. Теперь выкручиваем на полтора оборота этот винт и заводим двигатель. Устройство карбюратора таково, что при вкручивании винта мы перекрываем воздушный канал и увеличиваем количество бензина в двигатель. Т. е. обогащаем смесь, а если выкручиваем винт, то добавляем больше воздуха, поэтому обедняем смесь. Теперь при полностью открытой воздушной заслонке пытаемся вращением винта добиться максимально устойчивых оборотов, снижаем газ до минимума и опять пытаемся добиться минимально низких, но устойчивых оборотов двигателя.

Теперь смотрим еще одну немаловажную часть — винт упора дроссельной заслонки. При выведенном газе, он должен упираться в плату карбюратора. Теперь плавно выкручиваем его и добиваемся минимальных оборотов. Этот винт даёт закрыться дроссельной заслонке на определённый угол. Теперь можно и испытать в деле мотоблок. Дав ему прогреться под нагрузкой можно по свече узнать правильно ли отрегулирована рабочая смесь. Т. к. поработав на холостом ходу, Вы этого не увидите.

Определение проблем в работе двигателя по внешнему виду свечей зажигания.

Надеемся, что данная статья поможет Вам правильно подобрать свечу зажигания и определить состояние вашего двигателя. По внешнему виду электрода свечи зажигания можно определить состояние двигателя, пригодность калильного числа свечи зажигания, а также действительно ли карбюратор и угол опережения зажигания отрегулированы должным образом.

Мокрые электроды свечи зажигания (рис. 1-2) могут быть следствием одной из следующих причин:

(а) Очень богатая воздушно-топливная смесь (много топлива, мало воздуха). (б) Неисправность системы зажигания. (в) Попадание масла в камеру сгорания (изношенные: поршневые кольца или направляющие втулки клапана).

голоса

Рейтинг статьи

Настройка и ремонт системы зажигания

Как правильно отрегулировать работу системы? Если вы не знаете, как выставить зажигание на Таврии, то мы готовы научить вас этому. Принцип настройки СЗ заключается в изменении положения распределителя по отношению к установочной улитке. Перед тем, как приступить к настройке, необходимо открыть капот и посмотреть на эту улитку и трамблер. Выставьте на каждом элементе метки — это позволит все вернуть на место, если в процессе ремонта вы допустите ошибки.

Процедура настройки выглядит так:

Сядьте за руль, установите ключ в замок зажигания своей Таврии и запустите двигатель.
Затем на заведенном силовом агрегате нужно слегка провернуть распределительное устройство — сначала в одну, а потом в другую сторону. В этот момент нужно прислушиваться к тому, как работает мотор, изменилась ли динамика оборотов. Вам необходимо уловить тот момент, когда обороты ДВС будут наиболее максимальными. Обычно это не конкретная точка, а место в половину деления на участке. В данном диапазоне и находится самое оптимальное зажигание. Если силовой агрегат вашего авто работает с детонацией, то попробуйте выставить более позднее зажигание.
Затем распределительный узел необходимо зафиксировать в данном положении, после чего произвести диагностику работоспособности ДВС на разных режимах работы.
Когда трамблер будет закреплен, нужно немного проехаться. Разгоните автомобиль приблизительно до 60 км/ч, переключитесь на четвертую передачу, а затем сбросьте скорость примерно до 40 км/ч и опять резко нажмите на педаль газа. В этот момент должна проявиться детонация, но буквально на 1-2 секунды, не более. Если это так, то можно считать, что половина дела сделано.
Помимо этого, нужно также проверить и мощность ДВС. В том случае, если мощность двигателя не особо высокая, то можно попытаться еще раз произвести регулировку привода распределителя. В данном случае вам потребуется пинцет, поскольку с его помощью выполнить эту задачу будет намного легче. Если вы посмотрите на распределитель, то заметите, что разрез под него на приводе немного смещен в сторону, так что допустить ошибок и установить привод неправильно вы не должны (автор видео — канал Ремонт таврий).

Также можно произвести и регулировку непосредственно распределителя, суть этой задачи заключается в изменении уровня натяжения грузов, а также выставлением вакуумного регулятора. Но учтите, что для реализации данной процедуры потребуется специальный стенд, который не всегда можно найти даже на СТО.

Проверка состояния пружины

Прежде всего, необходимо проверить, что пружина находится в хорошем состоянии и не имеет видимых повреждений

Обратите внимание на те части пружины, которые подвергаются наибольшему напряжению — возможны трещины или изломы в этих местах

Также важно убедиться, что пружина имеет достаточную жесткость. Для этого можно измерить ее усилие, необходимое для растяжения на определенную длину

Если пружина слишком слабая, она не сможет достаточно растянуться и правильно функционировать.

Если вы обнаружили повреждения или проблемы с пружиной, рекомендуется заменить ее на новую

Пружина — это недорогая деталь, но ее правильное функционирование важно для настройки регулятора и обеспечения эффективной работы мотоблока

Установка центробежного регулятора на мотоблок

Для установки центробежного регулятора на мотоблок следуйте приведенным ниже инструкциям:

Ознакомьтесь с инструкцией производителя мотоблока и центробежного регулятора. Внимательно изучите рекомендации по установке и подключению.
Обеспечьте безопасность работы. Убедитесь, что мотоблок выключен и не подключен к источнику питания.
Ослабьте гайку, фиксирующую вал шкива мотоблока.
Установите центробежный регулятор на вал шкива, удостоверившись, что он правильно встает на место.
Затяните гайку, фиксирующую вал шкива, достаточно, чтобы обеспечить надежное соединение, но не слишком сильно, чтобы не повредить детали.
Переведите рычаг регулировки центробежного регулятора в среднее положение.
Проверьте установку и работу центробежного регулятора, включив мотоблок и проверив его скорость при работе с различными навесными приспособлениями.

Важно следить за состоянием центробежного регулятора и проводить его регулярное обслуживание в соответствии с инструкцией производителя. Это позволит сохранить его работоспособность на протяжении длительного времени и избежать поломок и аварийных ситуаций

При обнаружении любых неисправностей или отклонений в работе центробежного регулятора, обратитесь к сервисному центру для профессиональной проверки и ремонта.

Тонкая настройка: грузики и пружины

Настройка грузиков начинается после этого. Это уже называется тонкой регулировкой трамблера. В данном случае идет настройка УОЗ, за что непосредственно отвечают корректоры – ЦНТР и ВК.

Первый, центробежный регулятор содержит два грузика и две пружины. При вращении распределительного ротора, грузики под воздействием ЦНТР силы расходятся по сторонам. В процессе этого сдвигается вал с кулачками или шторка (если система зажигания бесконтактная). Таким образом, контакты срабатывают заметно раньше.

В качестве противодействия ЦНТР силе выступают две пружинки, от которых зависит эффективное функционирование всей системы зажигания. Сами пружины разные, и это неспроста так сделано.

Первая пружинка длиннее, она в ответе за момент вступления в дело ЦНТР регулятора, осуществляющего натяжение. Одновременно с этим данная пружинка регулирует прямой угол до 1,2 тыс. оборотов в минуту, обеспечивая жесткость.
Вторая пружина короче, но она намного жестче первой. Корректирует момент излома, обеспечивая свободный ход.

Эксперты настаивают на том, что второй пружине должен быть обеспечен свободный ход. Однако некоторые автолюбители считают, что от этого возникает нестабильная работа ДВС на малых оборотах. Регулируется, якобы, натяжкой данной пружины.

Что касается ВК или вакуумного корректора, то он способствует возникновению опережения только во время функционирования первой камеры. Другими словами, когда речь идет о частичной нагрузке на силовую установку.

Сам по себе данный регулятор опережения создать не может ни на больших оборотах, ни при нагрузках. Это следует понимать. Да и на ХХ, кстати, тоже.

Видео ниже о работе грузиков на трамблере

https://youtube.com/watch?v=BWtdhQjH4HQ
