Как настроить дисковые тормоза shimano на велосипеде: пошаговая инструкция

Устройство и принцип работы

Разница между принципами работы дисковых и механических тормозов – несущественна. Но, отличия в их устройстве все же есть. Рассмотрим поэтапно, начиная с механического типа, который устроен следующим образом:

Ручка тормоза. Ее фиксируют на руле, для удобства выжима, при помощи хомута. Она предназначена для передачи усилия на тормозные колодки, приведения их в действие.
Регулятор троса с контргайкой. Первый элемент служит регулирующим устройством, обеспечивающим ограничение натяжения троса. Второй – для фиксации самого регулятора.
Регулятор тормозной ручки, предназначенный для определения удобного расстояния до руля.
Рубашка троса – защита его от загрязнений, механических повреждений.
Для фиксации троса используется зажим в виде болта, с возможностью регулировки
Механизм, который позволяет привести в движение трос, при нажатии на него, называется калипер. Его действие не возможно без тормозных колодок – резиновых или металлических фрагментов, обеспечивающих плотное зажатие диска.
Непосредственно диск (ротор). Он фиксируется на втулке колеса.

На рисунках 1 и 2 изображены схематически все вышеперечисленные детали.

Рисунок №1: устройство тормозов на велосипеде

Рисунок №2: внешний вид ручки тормоза с основными элементами

КАК НАСТРОИТЬ ДИСКОВЫЕ ТОРМОЗА НА ВЕЛОСИПЕДЕ: ИНСТРУКЦИЯ

Настройка дисковых тормозов на велосипеде не есть сложным процессом. Сейчас сами в этом убедитесь. Давайте выясним, как настроить дисковые тормоза на велосипеде самостоятельно, не обращаясь за помощью к специалистам:

Закрепив колесо, следует отцентровать калипер по отношению к ротору посредством подбирания и установки между креплениями на раме и калипера шайб различной толщины, что есть в комплекте.
Положение калипера изменяется от того, насколько сильно затягиваешь болты. Соответственно толщину и количество шайб нужно будет подбирать до доли миллиметра.
В случае, когда ротор соприкасается с обеими колодками и происходит трение, колодки нужно развести. Для этого, слегка выкрутите специальный шестигранник на калипере, при этом тормоза станут срабатывать позже.
Если вы хотите добиться меньшего хода тормозной ручки, шестигранник нужно вкрутить. Возможно, дело в неровном тормозном диске, который придется выравнивать.
Во время проведения робот не стоит переворачивать велосипед, чтобы избежать попадания воздуха в систему. Также не нажимайте ручку, если в системе нет масла, а ротор не стоит между тормозных колодок, иначе они сожмутся, после чего придется снимать калипер и разжимать тормозные колодки отверткой.
Когда все операции завершены, еще раз подтягиваем все болты. Проверяя роботу, внимательно следим, чтобы тормозной диск не перекашивался и не смещался во время нажатия на тормозную ручку.

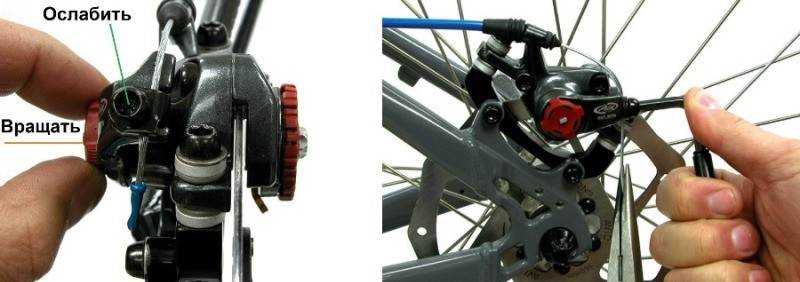

РЕГУЛИРОВКА МЕХАНИЧЕСКОГО ДИСКОВОГО ТОРМОЗА

Поскольку механические дисковые тормоза более чувствительны к смещению оси колеса, болты или эксцентрики стоит затягивать непосредственно сидя на велосипеде или прижимая передний амортизатор. В противном случае в дальнейшем, совершая небольшие прыжки, при езде может появиться трение ротора о колодку.
Сильно прикручиваем переходник. Калипер устанавливаем, используя инструкции приведенные выше. Одну из колодок выдвигаем посредством вкручивания на пол оборота винта, что регулирует ее положение.
В тормозных системах Hayes, перед выполнением этой операции, нужно выкрутить блокирующий шестигранник, а после того, как вся настройка будет завершена, вернуть в исходное положение.
Аккуратно прижимаем калипер к ротору, чтобы его плоскость совпала с плоскостью неподвижной колодки.
Затем попеременно подтягиваем болты крепления калипера. Действия, приведенные выше, проводим с отсоединёнными рубашкой и тросиком. Следите за тем, чтобы плоскость колодки не сместилась относительно плоскости тормозного диска.
Затягиваем оба шестигранника и возвращаем регулировочный болт колодки в исходное положение.
После этого прокручиваем колесо, проверяя на наличие трения. Если трения нет, статичную колодку можно немного выдвинуть регулировочным болтом и наоборот.
Прижимаем подвижную колодку, подтягивая рычаг, к которому крепится тросик. Ротор при этом будет слегка смещаться к статичной колодке, но незначительно!
Ставим тросик и рубашку в нужном положении в рычаге, внешняя колодка должна быть прижатой. Слегка притягиваем соответствующий болт.
Аккуратно нажимаем на ручку тормоза до начала рабочего хода, от чего трос станет в нужное положение в рычаге. Крепление троса затягиваем и проверяем на наличие трения колодки. Немного закручиваем регулировку на ручке, если колодка трет и наоборот.

Тормоза нужно настраивать так, чтобы регулировка на ручке была выкручена минимально, потому, лучше поправить положение тросика на рычаге калипера. Так резьба ручек будет сохранена от повреждений.

https://youtube.com/watch?v=upgqenu0BNQ

Регулировка и настройка дисковых тормозов на велосипеде

Несмотря на то, что конструкция достаточно проста и надежна, время от времени приходится проводить ее регулировку.

Это проводится по следующим причинам:

Для обеспечения длительной работы.
Повышения высокой эффективности.

Оба варианта системы регулируются в соответствии с их конструктивными особенностями. При этом не требуются специальные инструменты и оборудование.

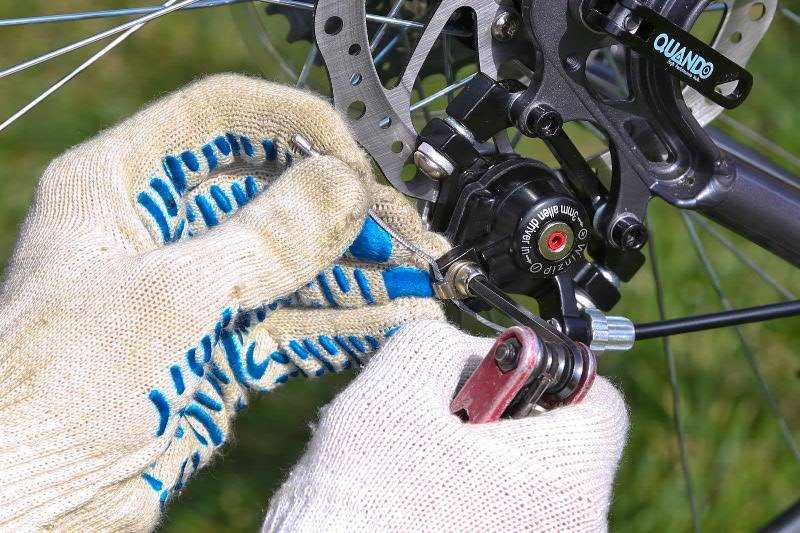

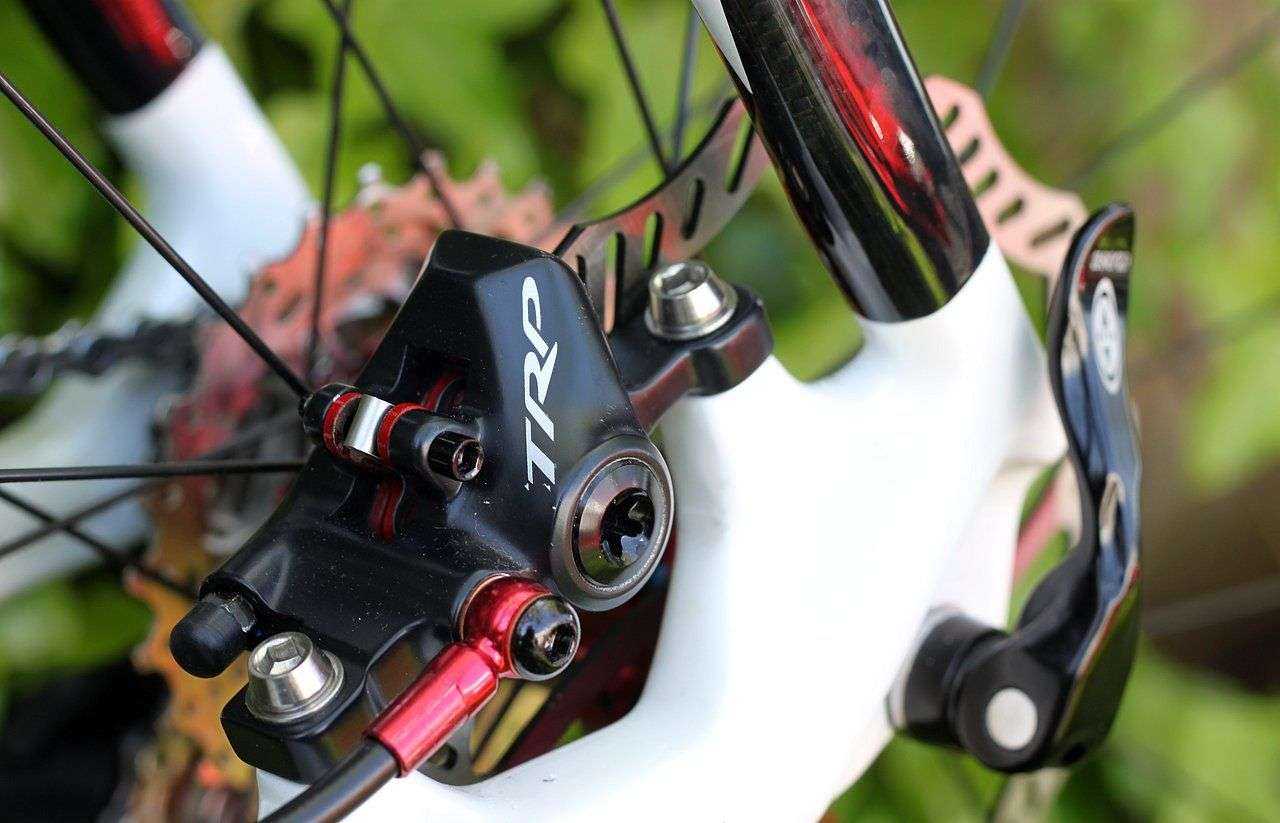

Дисковые механические тормоза

Механические тормоза рекомендуется регулировать в случае, когда диск трется о колодку. Кроме этого, настройка требуется в случае ослабевания силы торможения.

Инструкция по настройке дисковых механических тормозов выглядят следующим образом:

Тормозная рукоятка выжимается до упора.
Контргайка машинки откручивается, после чего регулятор выворачивается. Если нужно открутить ее сильно, то приходится ослабить тросик.
Определяется то, какой зазор между диском и колодкой. Если тормозное устройство стоит криво, то для регулировки положения ослабляют винты. Они крепят устройство к адаптеру или вилке.
Откручиваются винты, которые крепят тормоз.
Сделав калипер подвижным, следует выжать рукоятку до конца, после чего она должна быть зафиксирована в этом положении. Далее проводится правильное центрирование машинки относительно диска.
Проводится затягивание винтом для крепления тормозной машинки. Следует проводить закручивание периодически, так как только в этом случае можно исключить вероятность сдвига.

После этого рукоятка отпускается. Соблюдение рекомендаций, указанных в инструкции, обеспечивает идеальное положение диска и колодки.

Дисковые гидравлические тормоза

В подобном случае поводом для регулировки становится сильное сопротивление колеса на момент движения, а также при появлении постороннего звука или скрипа.

Инструкция по регулировке в этом случае выглядит следующим образом:

На калипере откручиваются болты, после чего выжимается рукоятка для прижима колодки к колесу.
Следующий шаг предусматривает проверку положения клапанов. Они должны быть удалены одинаково от ротора.
Далее проводится затягивание всех винтов.
После фиксации калипера рукоятка отпускается. В подобном положении колодка не должна прижиматься к ободу, быть на расстоянии около миллиметра.
Довольно часто встречается ситуация, когда колодки расположены на разном расстоянии от обода. Решить проблему можно прижав одну из колодок, после чего рукояткой прорабатывают 10 раз. За счет подобных действий неравномерность устраняется.

Финишный этап предусматривает настройку правильного положения рукоятки, которой проводится управление системой. Для этого устанавливается специальный регулировочный шестигранник.

Даже качественные тормозные системы требуют обслуживание. За счет проводимых действий можно существенно повысить эффективность работы устройства, увеличить эксплуатационный срок.

Виды тормозов

Выбор подходящих тормозов велосипеда зависит от режима эксплуатации и финансовых возможностей. Так, дисковые считаются самыми дорогими, v-brake – более экономичный вариант. Гидравлика и ободная система тоже отлично выполняют свои функции. Каждая разновидность имеет свои достоинства и недостатки.

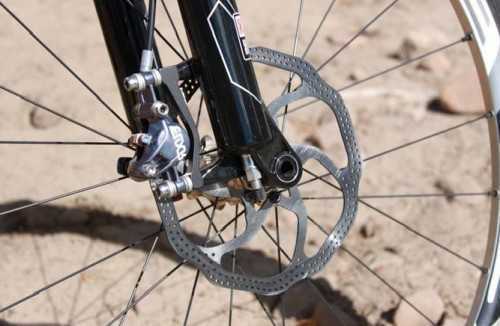

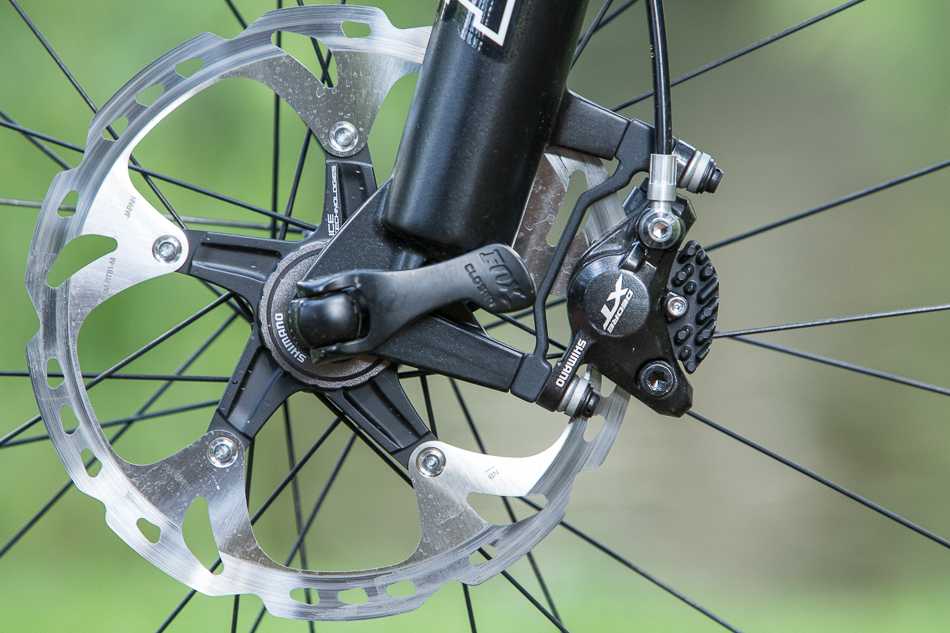

Дисковые

Дисковый механизм изначально был прерогативой автомобилей и мотоциклов. Со временем эта система перекочевала в веломир. Состоит она из тормозного диска, колеса, прикрепленного к втулке и калипера, внутри которого располагаются колодки. Самые распространенные размеры элемента: 140, 160, 180, 185, 203, 220 мм. Чем больше диаметр ротора, тем более эффективной будет работа всей конструкции.

Дисковые велосипедные тормоза могут быть механическими или гидравлическими. К преимуществам механизма относят:

мощное, быстрое торможение;
эффективность работы в любых условиях;
возможность установки на широких покрышках;
долговечность колодок;
механизм не влияет на износ обода.

МеханическийГидравлический

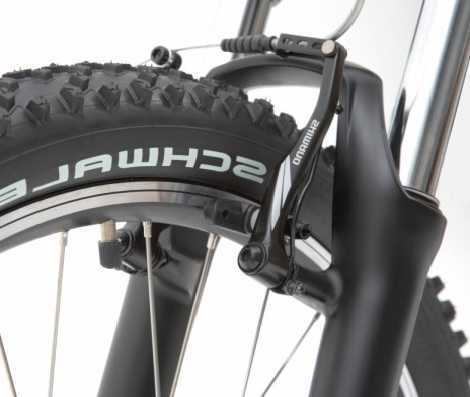

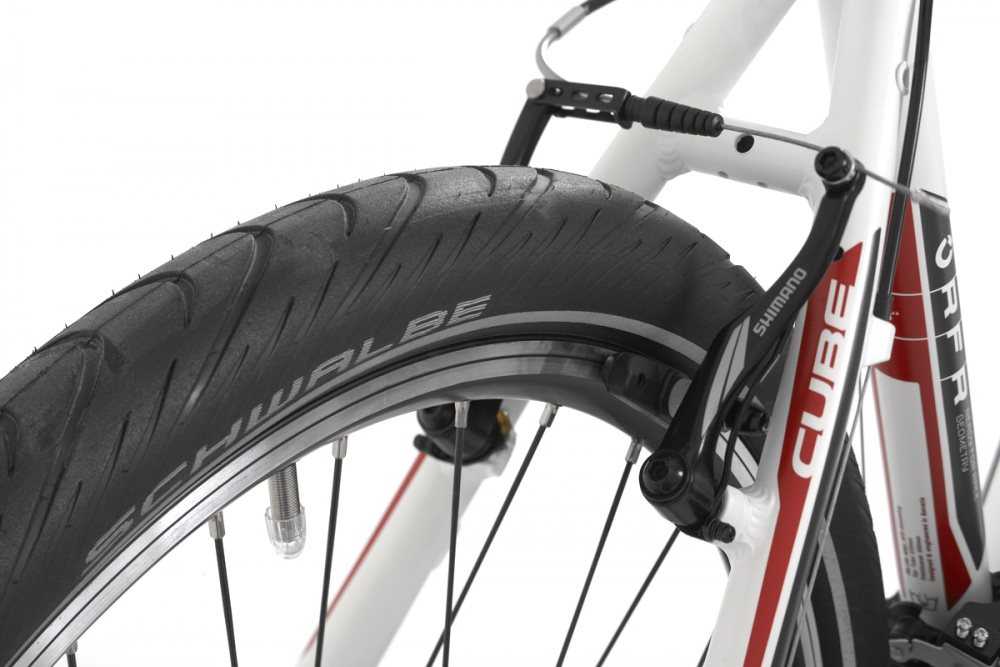

V-brake

При установке механизма тормозной тросик подводят сбоку к верхней части рычага. Последний сжимает обе части элемента с картриджными колодками. Благодаря параллельному прижиманию обеспечивается быстрое торможение. К преимуществам системы относят:

простота и эффективность конструкции;
небольшой вес по сравнению с барабанными и дисковыми механизмами;
доступная стоимость.

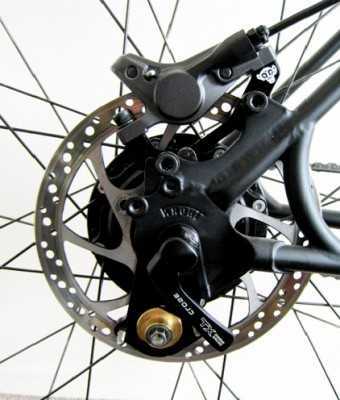

Гидравлические

Принцип действия гидравлических тормозов такой же, как у ободных и дисковых. Единственное отличие заключается в том, что в действие элемент приводят не тросики, а специальная гидролиния, соединяющая механизм с тормозными ручками. К преимуществам конструкции относят:

самое мощное торможение в отличие от других типов;
высокий уровень контроля тормозного усилия;
эффективное функционирование при любых погодных условиях;
возможность использования с широкими колесами;
механизм не влияет на износ обода.

Ободные

Данный механизм является самым популярным в настоящее время. Действует он непосредственно на поверхность ободьев, приостанавливая их вращение. Приводные ручки располагаются на руле, прижимные элементы – в непосредственной близости от колес. Все детали соединяют при помощи тросиков.

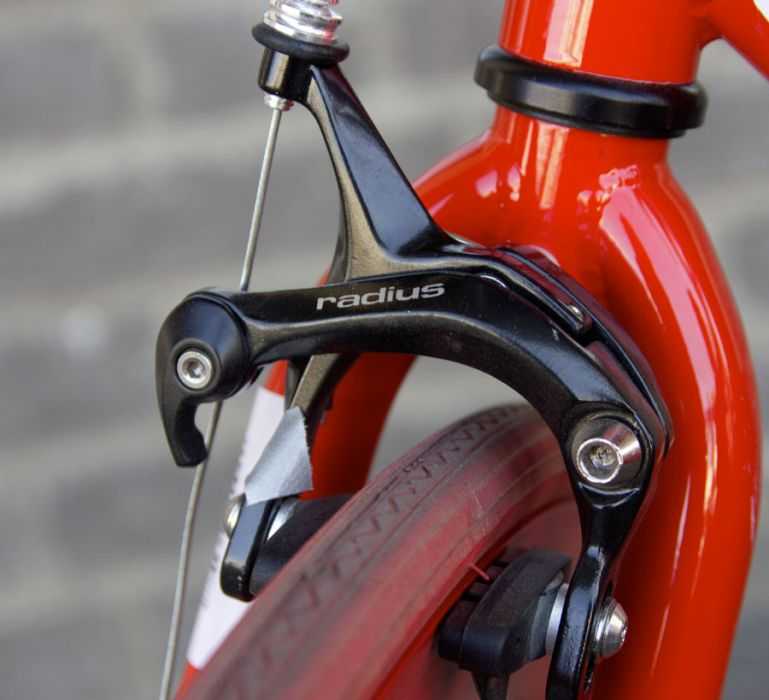

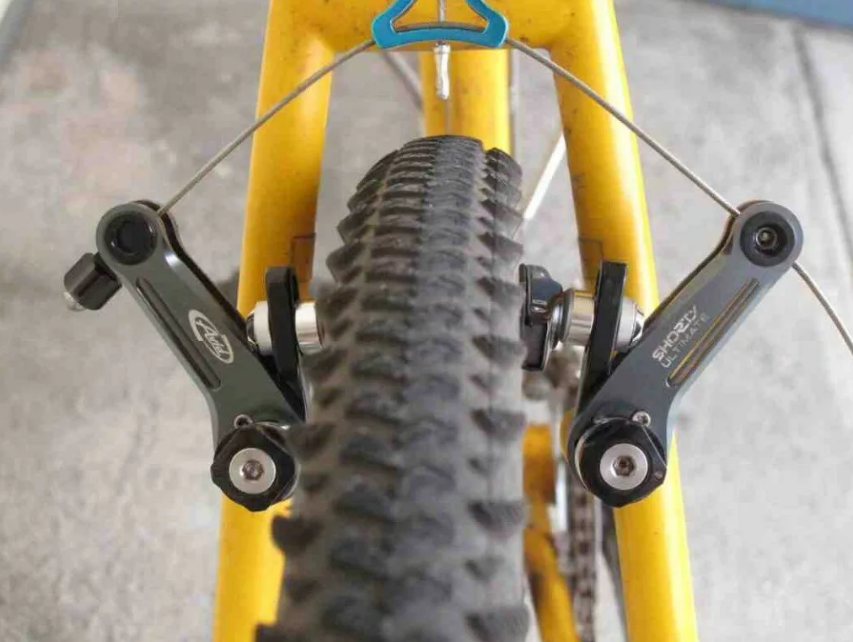

Существует несколько разновидностей механизма: клещевые, кантилеверные, v-brake. К преимуществам ободных тормозов относят:

простота конструкции;
ремонтопригодность как в домашних условиях, так и поездках;
высокая эффективность торможения;
универсальность;
небольшой вес.

КлещевойКантилеверныйV-brakeСхема

КОЛОДКИ ТОРМОЗНЫЕ НА ВЕЛОСИПЕД, КАКИЕ БЫВАЮТ

Безопасность катания на велосипеде, эффективность его тормозной системы напрямую зависит от использованных тормозных колодок. Рассмотрим, какие бывают колодки тормозные на велосипед, их преимущества и недостатки.

В зависимости от конструкции и ценового диапазона происходит деление колодок на разновидности. И в первую очередь по двум основным типам тормозов: ободных (V-brake) и дисковых.

КОЛОДКИ ДЛЯ ТОРМОЗНЫХ СИСТЕМ ТИПА V-BRAKE

Бывают таких типов:

Одноразовые – их конструкция состоит из болта с проставочными шайбами металлической пласнины и резиновой основы. Имеют малый строк эксплуатации, но и недорогостоящие.

Картриджные – их конструкция состоит болта с проставочными шайбами металлической пластины и картриджных колодок, которые снимаются посредством нажатия на шплинты. Резиновую основу можно заменять.

Встречаются колодки, как для сухой, так и для мокрой погоды. Определить степень износа ободных тормозных колодок можно по специальным меткам (канавкам).

Изношенные колодки следует своевременно заменить, чтобы избежать повреждения обода. Отметим, что для ободных тормозов V-brake подходят и картриджные и одноразовые колодки. И здесь действует правило – чем дороже, тем эффективней.

КОЛОДКИ ДЛЯ ТОРМОЗНЫХ СИСТЕМ ДИСКОВОГО ТИПА

На рынке тормозные колодки для дисковых тормозов представлены металлизированными (Sintered) и органическими (Resin). И эти типы имеют, как свои преимущества, так и недостатки.

Выбор подходящего состава колодок могут определять такие факторы, как вес велосипедиста, погодные условия и состояние трассы, стиль катания, размер роторов.

МЕТАЛЛИЗИРОВАННЫЕ ТОРМОЗНЫЕ КОЛОДКИ

Состоят из сплава металлсодержащих веществ.

Преимущества:

более стойки к нагреванию от трения, чем органические тормозные колодки;
эффективнее работают в условиях мокрой трассы;
имею больший ресурс.

Недостатки:

создают шум;
длительная притирка;
модуляция относительно хуже;
нагревается калипер, вместо того, чтобы рассеивать тепло через ротор.

Такие тормозные колодки предпочтительно выбирать райдерам с большим весом. Подходят для использования на мокрых трассах в грязи и дождь. При затяжных спусках они сохраняют свою мощность, хотя с ними хуже модуляция.

Работают шумно, но ввиду большей жёсткости состава имеют ощутимое преимущество в ресурсе. Потому, приступая к выбору тормозных колодок, в первую очередь, учитывайте, то в каких условиях вы будете их использовать.

ОРГАНИЧЕСКИЕ ТОРМОЗНЫЕ КОЛОДКИ

В их состав входят органические вещества и резина.

Преимущества:

малошумные;
притирка происходит быстро;
лучший уровень модуляции;
передают тепло на ротор, защищая калипер от перегрева.

Недостатки:

меньший эксплуатационный ресурс;
менее эффективно работают на мокрой, грязной трассе.

Предпочтительно использовать райдерм с небольшим весом, в дисциплинах требующих частого и продолжительного торможения как кросс-кантри. Чувствительное торможение обусловлено хорошей модуляцией.

Из-за более мягкого состава, быстрей происходит износ. Не пригодны для использования на грязной трассе, поскольку даже незначительная пыль ухудшает эффективность их работы.

КАК УСТАНОВИТЬ ДИСКОВЫЕ ТОРМОЗА НА ВЕЛОСИПЕД САМОМУ

Прежде чем рассматривать вопрос, как установить дисковые тормоза на велосипед, давайте немного разберемся, что из себя представляет дисковая гидравлическая система тормозов.

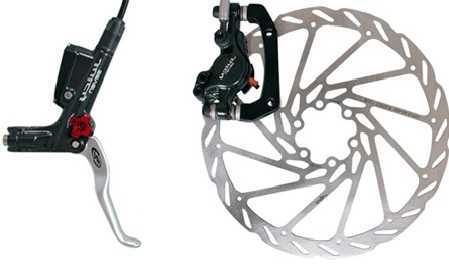

Как правило, составными частями дискового гидравлического тормоза являются: тормозная ручка, гидролиния, ротор (тормозной диск) калипер (имеющий бачки для тормозной жидкости, под давлением которой, тормозные колодки соприкасаются с ротором), адаптер, посредством которого, калипер крепится к раме велосипеда.

Гидравлические дисковые тормоза имеют значительное преимущество перед механическими в эффективности. Это обусловлено тем, что жидкость в гидролиниях не меняет свою плотность, не сжимается и не деформируется, в отличие от тросика механического тормоза.

Различают открытый и закрытый типы гидравлических тормозов. К недостаткам закрытых, можно отнести потребность в регулировке во время эксплуатации.

Уменьшение или увеличение объема тормозной жидкости, к примеру, от воздействия температуры вызывает потребность регулировать положение тормозных колодок. Также тормозные колодки следует регулировать, когда происходит их частичный износ.

В тормозах открытого типа эта проблема отсутствует. Поскольку их конструкция предусматривает расширительный бачек, заполняемый тормозной жидкостью (находится, как правило, у тормозной ручки). Регулировок такие тормоза в процессе эксплуатации не требуют.

На наличие модуляции (плавность движения ручки в начале хода и мощное сцепление колодок с ротором в конце) влияет количество поршней в калипере.

Когда речь идет о выборе определенной модели, есть смысл посоветоваться с ее обладателем. Ведь для разных стилей катания нужны разные тормозные системы.

Кросскантрийщикам подходят плавные и легкие, в даунхиле или фрирайде — мощные и четко контролируемые, в дертджампинге — с хорошей модуляцией и, при этом, максимально легкие и мощные.

После первой настройки колодки, относительно тормозного диска, сами принимают правильное положение. Но это не касается моделей с одним поршнем. Они требуют регулирования, почти, как и механические. К примеру, Hayes Sole. Даная модель не считается лучшей среди гидравлических тормозов.

Предварительная подготовка гидравлических дисковых тормозов открытого типа заключается в следующем:

В тормозную систему нужно залить масло. В тормозах Shimano – минеральное масло. В тормозах Avid, Hayes, Helix – используется тормозная жидкость DOT.
Процесс прокачки тормоза заключается в выдавливании воздуха из гидролиний, цилиндров и тормозных бачков, прогоняя через них масло.
Затем выставляется калипер таким образом, чтобы тормозные колодки не цепляли ротор.
Установка дисковых тормозов на велосипед производиться в такой последовательности:
Закрепим на руле тормозные ручки и отрегулируем их положение с помощью шестигранника;

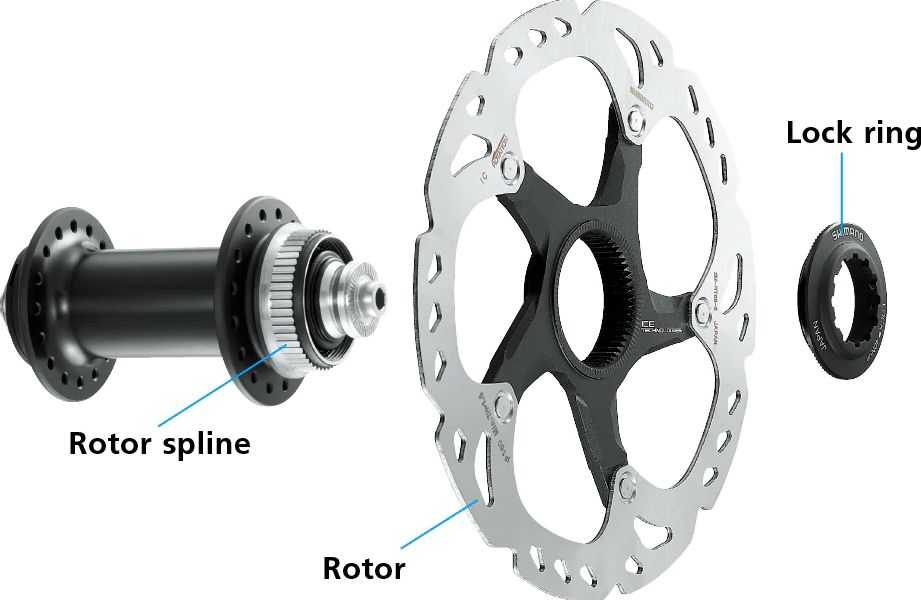

Устанавливаем ротор на втулку, ставим колесо на место, затягиваем болтами либо эксцентриками;
Крепко прикручиваем переходник, возможно использование фиксатора резьбы;
Устанавливаем калипер, но не затягиваем шестигранники, так что бы он «плавал».
Нажав тормозную ручку, проверяем, в равной ли степени выдвигаются тормозные колодки при нажатии.
Зажав тормозной диск колодками, калипер станет на нужное место. Чтобы ему помочь, стоит пытаться крутить колесо вперед-назад.
Попеременно подтягиваем болты. Если болты были сильно ослаблены, придётся еще раз плавно отпустить и резко нажать ручку.
Прижав калипер, нужно раз 15-30 резко понажимать ручку, чтобы подвести колодки к тормозному диску на рабочее расстояние.
При отпущенной ручке, прокручиваем колесо и проверяем, нет ли трения ротора о какую либо из колодок. Если есть, нужно расслабить болты клипера и немного сдвинуть его в сторону трущей колодки.
Затем обратно подтягиваем болты и проверяем, ели есть необходимость, повторяем вышеуказанные действия.

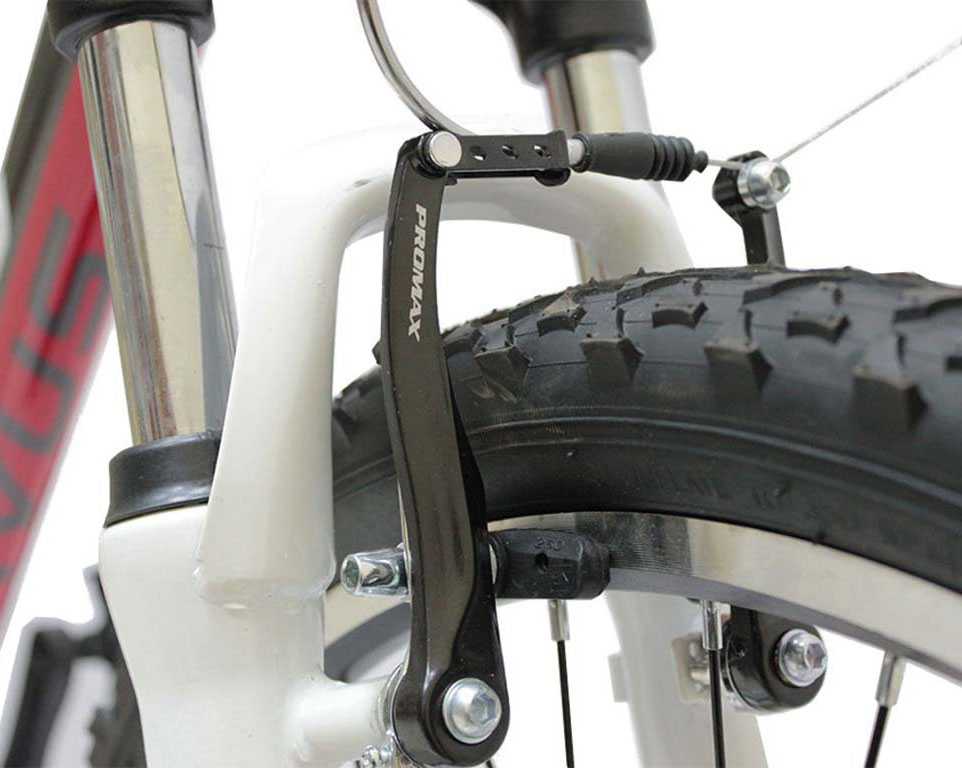

Как настроить ободные тормоза

Вибрейки не теряют популярности. Простота обслуживания, дешевые расходники и неприхотливость при эксплуатации – отличный вариант для тех, кто использует велосипед в первую очередь для перемещения, без экстрима и сверхнагрузок.

Принцип работы элементарен – тормозная ручка при нажатии тянет трос (G), который сдвигает рычаги тормоза (I), прижимая закрепленные на них колодки (J) к ободу колеса. При отпущенной ручке рычаги возвращаются в исходное положение, установленными на них пружинами. В статье разберем, как настраивать и регулировать ободные тормоза:

1. Проверяем состояние тормозов

В первую очередь «расстегиваем» тормоз, как показано на фото.

Проверяем, как ходит тросик (G) в рубашке (A), нажимая и отпуская тормозную ручку и подтягивая тросик обратно пальцем – движение должно быть свободным, без задержек.

Если тросик вытягивается тяжело, возможно, он, рубашка или его направляющая (C) повреждены, либо внутри рубашки или направляющей скопилась грязь.

Их необходимо снять и почистить, либо заменить.

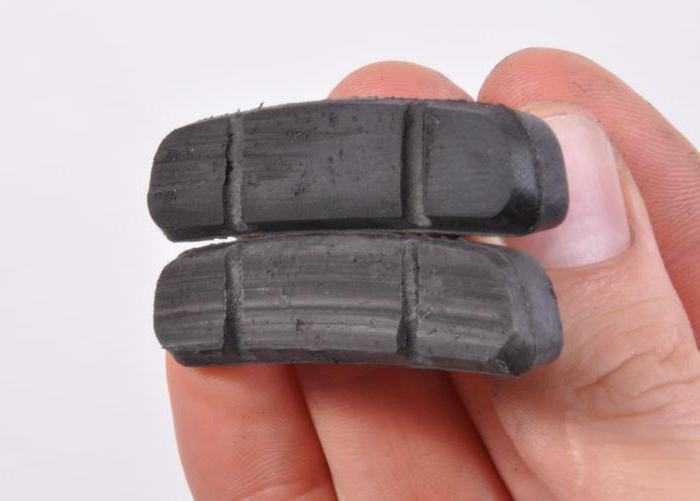

Проверяем состояние колодок (J). На них должны быть видны канавки для стока грязи (колодка не должна быть гладкой). Изношенные колодки без канавок необходимо заменить. Проверьте укомплектованность колодок шайбами и правильность их установки.

При установке новых колодок соблюдайте очередность шайб.

При установке обратите внимание, чтобы выступающий пин на рычаге попал в отверстие на раме, и чтобы на левом и правом рычаге отверстие было одно и то же

2. Регулируем положение колодок

«Застегиваем» тормоз, сжав рычаги и уложив направляющую тросика (С) в упор (D). Шестигранником ослабляем болт, фиксирующий колодку (K). Прижимаем рычаг с колодкой к ободу и выставляем колодку так, чтобы она:

прилегала к ободу всей поверхностью
не касалась покрышки
располагалась параллельно ободу

В этом положении колодку необходимо зафиксировать, закрутив болт. При затяжке болта колодка может сдвигаться, и её нужно поправлять. Проще будет, если вы найдете ассистента, который зажмет и подержит ручку тормоза, пока вы затягиваете болт.

Если ваши тормоза «визжат», попробуйте сделать следующее.

Перед затяжкой болта подложите под заднюю (по направлению движения) часть колодки сложенный вдвое лист бумаги, затем затяните болт. Так колодки будут плавнее прижиматься к ободу при торможении (сначала передней частью, затем задней) и не будут «скрипеть».

Аналогичные операции проделываем со второй колодкой.

3. Выставляем рычаги симметрично

Чтобы левая и правая колодка изнашивались равномерно, они должны находиться на одинаковом от обода расстоянии. Регулируется натяжением пружин на рычагах тормоза. Чтобы выровнять усилие, возвращающее левый и правый рычаги тормоза в исходное положение, воспользуемся регулировочными болтами, находящимися в основании рычагов.

Закручивая болт по часовой стрелке мы натягиваем пружину, выкручивая – ослабляем. Нажимая и отпуская тормоз, проверяем равномерность удаления колодок от обода. Подкручивайте болты с левой и правой сторон, пока колодки не будут отходить на одинаковое расстояние при отпущенной ручке тормоза.

4. Настраиваем положение тормозной ручки и натяжение тросика

Чтобы приблизить ручку тормоза к рулю (например, чтобы не приходилось сильно тянуться за ней пальцами), закручиваем болт на тормозной ручке.

При этом учитывайте, что слишком близко ручку к рулю подводить не стоит. Она не должна касаться грипсы при полном зажатии.

Когда положение ручки тормоза выставлено, остается настроить натяжение тросика. Задача – подвести колодки максимально близко к ободу, оставив между колодкой и ободом расстояние в 2-3 миллиметра.

Для этого можно подтянуть тросик двумя способами:

Для грубой настройки, если тросик совсем слабо натянут, и колодки далеко от обода: ослабляем болт, фиксирующий тросик в рычаге тормоза, подтягиваем тросик, закручиваем болт. Ослабляя болт, придерживайте рычаг и тросик, чтобы тросик не «убежал», и не пришлось его заново заправлять в посадочное место.

для тонкой подстройки используем регулировочный винт на месте выхода рубашки с тросиком из ручки тормоза. Чтобы винт крутился свободно, ослабляем стопорную гайку, выкрутив её против часовой стрелки. Закручивая винт по часовой стрелке, мы ослабляем натяжение тросика (колодки отходят от обода), выкручивая против часовой – усиливаем натяжение (колодки ближе к ободу). Когда колодки будут в нужном положении, закручиваем стопорную гайку.

Вот и всё! Проверяем, как всё работает. При необходимости еще раз подрегулируйте пружины рычагов (пункт 3).

Настройка гидравлического дискового тормоза

Поводом для настройки, как всегда, является сопротивление движению колеса, а так же посторонние звуки, например, поскрипывание и шорохи. Не забудьте о простой проверке: вывешенное и раскрученное колесо быстро останавливается в случае задевания колодок за тормозной диск.

Ослабляем болты на калипере, так, чтобы он был подвижным, потом выжимаем рукоятку тормоза, чтобы колодки прижались к ротору
Теперь стоит проверить положение клапанов на колодках, чтобы они стояли симметрично и одинаково от ротора.
Теперь нужно, не отпуская ручки, затянуть все винты на калипере.
Отпускаем ручку, проверяем работу механизма. В самом лучшем случае колодки от диска должны отстоять на толщину волоса, но не касаться его.
В случае если колодки всё-таки расположены на разных расстояниях, но при этом ротор помещён в машинке идеально, то можно поступить так: прижать диск к той колодке, которая выступает сильнее, и поработать резко ручкой тормоза около 10 раз. Неравномерность клапана выравнивает колодки, и устраняют неисправность. Это лучше проделывать вдвоём: помощник двумя руками прижимает диск к колодке, а другой сжимает рукоятку.
В финале настройки устанавливаем правильно ручку тормоза с помощью регулировочного шестигранника. Здесь главное запомнить, что приближение ручки к вам одновременно приближает колодки к ротору и наоборот.

В заключение скажем, что какие бы вы не выбрали тормоза, следует всегда быть в них уверенными. И только тогда, когда все ваши приказы велосипед будет выполнять безупречно, вы получите настоящее удовольствие.

голоса

Рейтинг статьи

Натяжение тросов и регулировка

1. Разберите механизм : Если механизм тормоза уже собран, разберите его, чтобы иметь доступ к тросам и возможность правильно настроить натяжение.

2. Раскрутите усилие на стопорных гайках : Раскрутите усилие на стопорных гайках, которые зафиксированы на тормозной ручке и кронштейне калипера. Это позволит легко регулировать тросы.

3. Визуально проверьте положение колодок : Верхний конец тормозного колодок должен быть выровнен с верхней кромкой тормозного диска. Если колодки находятся далеко от диска, они должны быть регулированы.

4. Натягивание тросов : Передняя и задняя тяги тормозов должны быть натянуты одинаково. Ослабьте стопорную гайку на тросе и установите нужное натяжение, потом затяните гайку снова.

5. Регулировка колодок : При необходимости регулируйте верхнюю и нижнюю крепежные гайки колодок. Оба болта должны быть затянуты одинаково для равномерного натяжения колодок.

6. Проверка работоспособности : После выполнения всех вышеописанных шагов проверьте, что тормоза действуют плавно и эффективно. Если необходимо, повторите настройку.

Следуя этой пошаговой инструкции, вы сможете правильно настроить натяжение тросов и регулировку дисковых тормозов Shimano, обеспечивая безопасность и эффективность торможения.

Положительные и отрицательные стороны

Гидравлические дисковые тормоза имеют несколько явных преимуществ:

Скорость реагирования;
Надежность;
Точность работы.

Такие системы позволяют без проблем остановить транспорт в нужный момент или на трудном участке дороги. Главным является то, что для эффективной работы их нужно вовремя прокачать и настроить. Современные компании предлагают большой выбор, что дает возможность приобрести готовый комплект. Качество устройств на высоком уровне, ставить оборудование на велосипед можно и самостоятельно.

Тормоза на велосипед такого типа имеют и отрицательные стороны. Для многих любителей езды является решающим фактором стоимость дисковых тормозов. Она достаточно высока и ремонт транспорта может существенно ударить по карману. К тому же, устройство тормозных систем имеет свои сложности и не каждому владельцу удастся правильно настроить работу. В таком случае придется обратиться за помощью к профессионалам, что, опять же, приведет к определенным финансовым тратам.

Этапы регулировки

Транспортное средство необходимо разместить в вертикальном положении, для этого предусмотрены специальные опоры-стойки. Также необходимо подготовить инструмент, он должен быть постоянно под рукой. В состав инструментов преимущественно входят:

Ключи-шестигранники.
Специальный велосипедный ключ, либо набор гаечных ключей.
Набор отверток, в том числе отверток с плоским шлицем.
Если тормозная колодка без твердого основания, то потребуется прокладка-клин.
Ветошь для протирки от грязи.

Первый этап

Регулируется положение тормозных ручек на руле велосипеда

рис 2.

Прежде всего необходимо отрегулировать положение ручки на руле велосипеда. Это может на первый взгляд показаться странным, но от положения ручки будет зависеть последующая регулировка всей тормозной системы в целом. Винт крепления ручки необходимо отпустить на несколько оборотов, затем установите ручку в удобное положение. Ручка тормозов должна нажиматься вторыми фалангами пальцев. Прежде всего необходимо отрегулировать основное положения рычагов. Используется винт регулировки.

Этап второй

Непосредственно регулировка тормозных колодок

рис 3.

Колодки должны качественно прилегать к ободу колеса, это самое важное условие, которое необходимо обеспечить. Прежде всего нужно обеспечить требуемый зазор колодок, находящихся в нерабочем положении

Наиболее оптимальное расстояние от колодки до обода должно быть в пределах одного мм. Если же у вас колодки мягкие, то необходимо использовать клин-прокладку. Последовательность регулировки:

прежде всего отпускаем гайку, при помощи которой крепится колодка. Она должна стать подвижной;
если колодка жесткая, то ориентируем ее параллельно ободу;
колодки не должны касаться резины колеса;
зажимаем гайку крепления, используя фиксирующие шайбы.

рис 4.

Установка рычагов тормоза

Рычаги установлены с двух сторон обода. Для их правильной работы, необходимо сделать центровку. Касание с ободом должно происходить одновременно. На каждом рычаге имеется винт натяжения. В том случае, когда колодка прикоснулась к ободу быстрее противоположной, необходимо увеличить или уменьшить натяжение пружины. Регулировка будет закончена в том случае, если касание колодок слева и справа будет одновременным.

рис 5.

Регулируем жесткость тормозной системы

Заключительный этап состоит в том, чтобы тормозная система срабатывала надежно и комфортно. Еще в начале были установлены ручки в удобное положение. Теперь необходимо отрегулировать длину тросиков и их натяжение. Нажмите просто на тормозной рычаг, тормоза должны срабатывать при минимальном нажатии. При помощи гайки натяжения регулируйте величину хода рычага. Старайтесь установить его не слишком большим, специалисты не рекомендуют это делать.

После проведения всех этапов регулировки необходимо проверить функционирование тормозной системы. Прямо на стенде проверьте работу тормозов. При нажатии на рычаги колесо должно остановиться практически мгновенно. Затем сделайте своего рода тест-драйв. Тормозная система должна срабатывать практически мгновенно после нажатия на рычаг. Качественная регулировка тормозов обеспечит вам нужную безопасность и уверенность.

Устанавливаем на велосипед дисковые тормоза

Когда тормоза на велосипеде уже сильно износились, либо они не удовлетворяют по своим характеристикам – не обязательно покупать новый велосипед. При достаточном желании и возможностях, установка более качественных тормозов – задача вполне решаемая. Конечно, для ее решения будет намного лучше, если конструкция велосипеда позволяет это сделать без существенных затрат.

https://youtube.com/watch?v=XQUFpEUvlPU%3F

В первую очередь необходимо разместить сами диски на колесах, поэтому на втулках колес должна быть возможна их установка. Кроме дисков, необходимо установить суппорта, поэтому на вилке должна быть пара отверстий для их крепления. Конечно же, стоит посетить магазин, проконсультироваться со специалистами, они помогут определить какие варианты смогут подойти на конкретную модель велосипеда. Там же можно и договориться с мастерами и об установке.

Если нынешняя тормозная система в хорошем состоянии, можно подобрать вариант, который позволит сэкономить на тормозных ручках и тросиках. Если же состояние тормозов вызывает сомнения, лучше будет заменить все элементы системы на новые. В случае установки гидравлики, без вариантов, придется заменять все систему целиком, и дополнительно решать вопрос с прокладкой гидролиний. Старые тормоза не стоит выкидывать, особенно если велосипед используется для дальних поездок. В случае возникновения поломки они могут сослужить хорошую службу.

https://youtube.com/watch?v=08tCZd0O6UE%3F

https://youtube.com/watch?v=hbXwwSsv0w0%3F

Подготовительные работы: что следует проверить перед тем, как приступать к регулировке

При регулировке тормозов, которые уже использовались при езде, необходимо провести подготовительные работы.

Отсутствие деформаций ротора

Для проверки необходимо открутить ротор тормозов. Положить его на поверхность и осмотреть, проверить на наличие повреждений. Если ротор прилегает неплотно, то перед настройкой нужно выровнять его. При незначительных повреждениях выровнять ротор можно в процессе настройки механизма торможения.

Целостность тормозных колодок

Чтобы осмотреть на деформации колодки, нужно провернуть за язычок каждой колодки по очереди. Если выполнить все правильно, то процесс не займет много времени. После нужно визуально осмотреть их на деформацию или сколы. Если повреждения сильные, колодку нужно заменить.

Чистоту колодок и ротора

Колодки и роторы должны быть без скоплений пыли и маслянистых разводов. Для очистки следует использовать наждачную бумагу с мелким зерном и ветошь, предварительно смоченную в любом очистителе.

Состояние тросиков

Тросики проверяются только у механических систем. Если трос и рубашки имеют повреждения: распушился или разорваны отдельные волокна, то обязательно следует заменить часть механизма. Вне зависимости от того, новый трос или нет, перед настройкой его необходимо смазать. Рубашка троса также должна быть без трещин и разрывов.

Состояние гидролинии

Гидролиния проверяется только в гидравлических системах торможения. Гидролиния осматривается на повреждения и отсутствие протечек. Чаще всего механизм может протекать в местах стыка гидролинии с мастер-цилиндром и калипером. Тормозная жидкость может протекать в штоке.

Расположение втулки колеса

Втулка колеса должна упираться в поверхность рамы. Перекосы при установке должны быть минимальными и незаметными. Перекашивание можно услышать при работе системы, когда ротор начинает «шоркать». Поэтому после замены и монтажа колеса требуется настройка тормозов.

Общая проверка готовности конструкции к настройке

Также проводится общая проверка конструкции. Для начала осматриваются основные элементы системы, поскольку даже незначительные деформации или повреждения приводят к низкой эффективности системы. Это может быть поврежденная гидравлическая магистраль или протертый трос. Поврежденные элементы следует заменить. Стоит помнить, что со временем элементы могут изнашиваться.

Как выровнять дисковые тормоза если погнули

Об этой поломке уже говорилось, когда речь шла о механической системе велика. Погнутый ротор – достаточно распространенная поломка. Достаточно сказать, что многие компании выпускают специальные инструменты по выправлению погнутого ротора. В каждой велосипедной мастерской они тоже имеются. Однако, велосипедисту-любителю совсем не обязательно иметь такой инструмент. Во-первых, это дополнительные расходы, а выпрямлять диск приходится не так уж и часто. Во-вторых, применение инструмента дает большое направленное усилие. И, если для опытного веломеханика это только плюс, то для рядового велосипедиста может закончиться не выпрямлением, а поломкой ротора, после чего его останется только выбросить.

Итак, вам понадобятся.

Чистый текстиль;
Тонкий фломастер;
Пара резиновых перчаток;
Жидкость, применяемая для чистки тормозов велосипеда.

Порядок действий следующий.

Определите место искривления диска: прокрутите колесо и определите место, где колодки цепляются за ротор;
Отметьте фломастером погнутое место. При этом отметки наносите лишь на грань ротора, а не на поверхность тормоза;
Надавливайте большими пальцами на спицы, пока не добьетесь нужного результата. Периодически прокручивайте колесо велосипеда. Это действие нужно производить, если выпрямление надо произвести в сторону велобайка;
Если диск надо выпрямлять в противоположную сторону, то одной рукой тяните за диск, а другой – придерживайте колесо велосипеда. Начинать надо с самого малого усилия, постоянно отслеживая изменения;
Нанесите на ротор жидкость для очистки тормозов велосипеда и подождите, пока она высохнет.

Основные отличия дисковых гидравлических и механических тормозов

Главное отличие между гидравлическим и механическим типами состоит в принципе передачи усилия, оказываемого на ручку для приведения их в действие. Так, если проводником силы давления в механике служит трос, то в гидравлике – жидкость. В качестве жидкости может выступать и тормозная, и минеральное масло (в зависимости от компании-производителя). Обе они по своему хороши, а их действие различается между собой в незначительной степени. На фото №3 предлагается схематическое изображение устройства гидравлического типа дисковых тормозов.

Фото №3: основные элементы гидравлической системы дисковых тормозов
