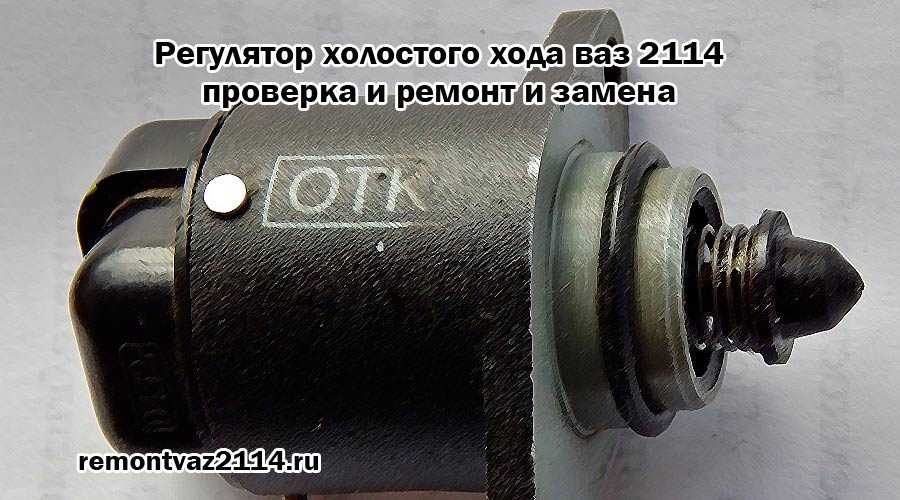

Датчик холостого хода ваз 2110 (рхх): ремонт и замена

Признаки неисправности РХХ и его проверка

В отличии от других датчиков, при неисправности рхх, бортовой компьютер не сообщает нам об ошибке, поэтому определить поломку, можно только по некоторым признакам, которые мы опишем ниже.

Обороты двигателя “плавают”.
Двигатель глохнет на холостом ходу.
При выключении передачи глохнет.

Как проверить работоспособность датчика

Сделать это очень просто. Для этого нам потребуется мультиметр.

Проводим проверку при выключенном зажигании.
Отсоединяем от датчика клемму. С помощью мультиметра, проверяем сопротивление между парами контактов: A и B; C и D.

Если при замере сопротивление вне указанных диапазонов, следует провести замену датчика.

Если сопротивление в норме, попробуем проверить другим способом.

Используя все тот же мультиметр, измерьте сопротивление между парами контактов B и C, A и D. Мультиметр должен показать обрыв цепи, либо бесконечность, в противном случае рхх так же не исправлен.

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

Автомобиль часто глохнет при работе на холостых оборотах;
Возникает такое явление как плавающие обороты;
Отсутствуют при запуске холодного двигателя повышенные обороты;
Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки

Что означает

Низкие обороты холостого хода

Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

Обзаведитесь тестером, если ранее у вас его не было.
Отключите ДХХ от колодки с проводами.
Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
На включенном зажигании тестер должен показывать минимум 12 Вт.
Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
Если есть возможность, попробуйте отремонтировать РХХ;
При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
Палец позволит вам ощутить небольшой толчок при включении зажигания.
Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Замена

Для работы вам понадобятся:

Новый регулятор подходит для вашего ВАЗ 2114;
Тряпки;
Отвертка Филлипс;
Ключ на 13 мм;
Очиститель карбюратора;

https://youtube.com/watch?v=n_LxWHJEeo0

Имея необходимые инструменты и материалы, вы можете приступить к работе.

Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз.
Поднимите капюшон и надежно закрепите его, чтобы избежать ненужных травм.
Отсоедините отрицательную клемму от аккумуляторной батареи. IAC – это электроприбор, поэтому это мероприятие обязательно.
Снимите защитную крышку с блока питания.
Слегка ослабьте зажим, чтобы отсоединить резиновую трубку от штуцера воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Снимите зажим, удерживающий трубку воздушного фильтра. Рябь отделяется и немного смещается в сторону.
Крепежный винт троса от педали акселератора к акселератору (акселератору) необходимо немного ослабить.
Тряпка удаляет всю грязь рядом и на самом блоке дроссельной заслонки.
Обработайте стопорную гайку дроссельной заслонки и стопорные винты IAC с помощью всемогущего инструмента WD40. Это облегчит разборку.
Снимите дроссельную заслонку в сборе. Для этого отверните две гайки ключом на 13мм.
Снимите разъем датчика с клемм.
Если в точках контакта между DXX и дроссельной заслонкой есть грязь, обязательно вытрите ее тряпкой.
Отверткой откручиваем два крепежа, которыми соединяются дроссельный узел и наш нужный датчик.
Выньте регулятор из монтажного паза.
Промойте весь блок дроссельной заслонки средством для чистки карбюратора.
Установите новый регулятор в то же положение, что и разобранный DHX.
Нанесите моторное масло на новую резиновую прокладку, которая должна поставляться с IAC.
Закрутите два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельной заслонки.
Замените пульт дистанционного управления и проверьте, насколько плотно затянуты гайки.
Подключите разъем к клеммам устройства.
Установите на место кабель, трубку и трубку. Надежно затяните все зажимы.
Заменить кожух двигателя.

Порядок замены

После сборки остается очень важный этап: калибровка нового РХХ. Для этого нужно подключить аккумулятор и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления калибруется.

Вот и все, новый регулятор готов к работе. Чтобы избежать проблем с заменой, посмотрите видеоурок.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Независимо от причин, вы можете попытаться устранить неисправный или неисправный неактивный датчик, используя метод ремонта.

Попробуйте помыть старый датчик.
Для этого разберите его и тщательно очистите все контакты ватным тампоном, смоченным в очистителе карбюратора.
Кроме того, шток, игла и пружина обильно обрабатываются моющим средством.
Зубную щетку можно легко очистить жирные участки с помощью очистителя карбюратора.
Снова промойте устройство, а затем верните его на место.
На таких мероприятиях не было ничего необычного в достижении отличного результата, холостой ход снова заработал в прежнем режиме.

Но это самый простой вариант ремонта, на который не всегда стоит полагаться. Есть более сложный, но в то же время более эффективный вариант самостоятельного ремонта контроллера при малейшей поломке:

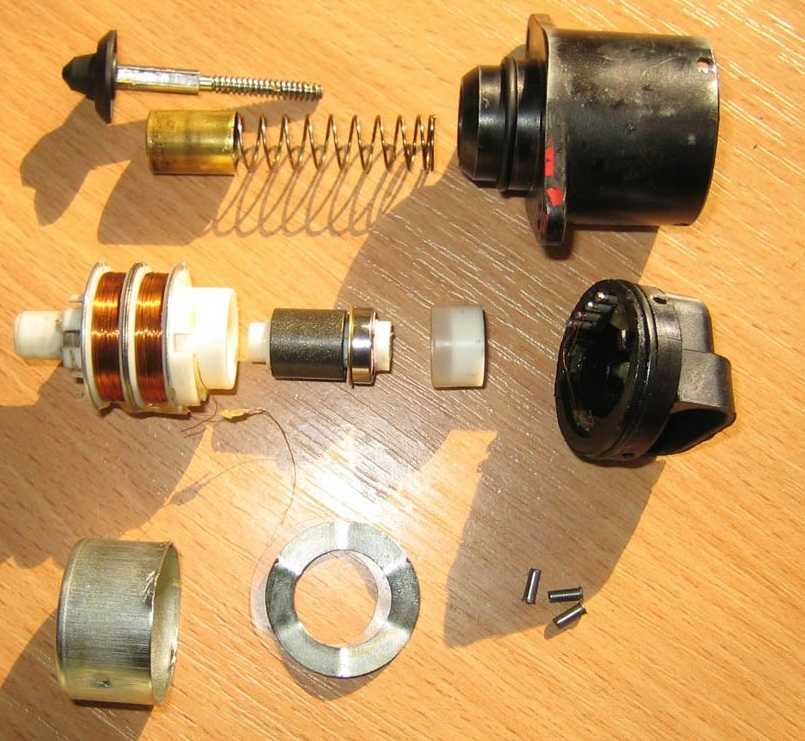

Разобрать датчик, очистить его внешние элементы, как указано в предыдущем способе ремонта; Снимите три штифта, фиксирующие корпус датчика; Разберите корпус регулятора как можно осторожнее

Очень медленно и осторожно, чтобы не повредить контакты; После разборки вы можете обнаружить разрыв сварного шва. В этом случае проволока приваривается и место сварки обрабатывается специальной антикоррозийной краской; Если в корпусе регулятора есть зазоры, их устраняют с помощью герметика. Это предотвращает попадание воздуха через клапан

Это предотвращает попадание воздуха через клапан.

Если при разборке устройства возникнут проблемы с заводкой или изношена игла, ремонт не поможет. Придется полностью менять МАК.

Проблема неисправности регулятора холостого хода довольно часто встречается в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, но никто не хочет заниматься такой поломкой. Как, впрочем, и с любой другой неисправностью. Но где от них взять?!

Неисправности неактивного датчика внешне аналогичны возникновению неисправностей в других группах форсунок. Но при этом проверить его работоспособность иногда намного проще, чем систематически сортировать каждый узел на предмет неисправности. К тому же его диагностика не составит труда даже для водителя, не имеющего опыта работы с автоэлектриком.

Фиксация результатов

После проведения всех необходимых действий по регулировке холостого хода на инжекторной Приоре, важно фиксировать полученные результаты. Это позволит вам иметь точку отсчета для будущих проверок и настроек

Для фиксации результатов регулировки холостого хода, вам потребуется:

Динамометрический ключ – для измерения значения холостого хода.
Записная книжка или электронное устройство – для записи полученных результатов.

Процесс фиксации результатов довольно прост:

Заведите машину на холостом ходу. Подождите, пока двигатель нагреется и наработает стабильный режим холостого хода.
Измерьте значение холостого хода с помощью динамометрического ключа. Оно должно находиться в пределах допустимых значений, указанных в технической документации.
Запишите полученные результаты в записной книжке или электронном устройстве. Укажите дату и время проверки, а также значение холостого хода.

Фиксация результатов важна, так как значение холостого хода может варьироваться со временем и от внешних факторов. Периодическая проверка и регулировка позволят поддерживать двигатель в рабочем состоянии, а фиксация результатов поможет вам контролировать процесс и отслеживать изменения.

Чистка

Наличие отложений грязи на разъемах датчика или дроссельной заслонке — одна из основных причин того, почему при рабочей части корпус может вибрировать, двигатель не крутится плавно, а обороты колеблются. Процесс очистки состоит из нескольких этапов:

Отсоединен воздушный фильтр под капотом;
Первым снимается патрубок, расположенный под дроссельной заслонкой;
Впоследствии разъединяются разъемы датчика и демпфера;
Дроссельная заслонка снимается;
Место установки очищается специальными средствами;
Регулятор разбирается и его составные элементы очищаются;
Сборка конструкции осуществляется в обратной последовательности.

Если после такой работы обороты продолжают скакать или колебаться, двигатель сильно нагревается и торможение происходит неравномерно, скорее всего, датчик следует заменить.

Признаки неисправности РХХ

К сожалению, на 2110 ВАЗ ДХХ не оборудован системой самодиагностики, поэтому световой сигнал «CHECK ENGINE» оповещать о неисправности не будет. Потеря работоспособности на ВАЗ 2110, 2112 определяется по следующим основным признакам:

двигатель «глохнет», без видимых причин, на холостом ходу;
«плавают» обороты холостого хода;
когда выполняется запуск «холодного» двигателя ВАЗ 2110, 2112 напрочь отсутствуют повышенные обороты;
мотор глохнет, именно, после выключения передачи при езде.

Симптомы полностью совпадают с отказом ДПДЗ ВАЗ 2110, но в случае с этим датчиком загорится индикатор «CHECK ENGINE».

Проверка

3 популярных способа диагностики причин неисправности

Среди профессионалов и автолюбителей существует множество способов для проверки работоспособности датчика. Но мы с вами подробно остановимся только на самых действенных и простых методах:

Первый метод. Смысл данного способа – это проверить работу самого датчика. Для этого необходимо извлечь изделие из места крепления, взять его в руку, подключить к нему контактную колодку питания (если она не подключена) и завести двигатель автомобиля. При этом на исправном устройстве при старте мотора игла датчика должна выдвинуться. Ели этого не произошло, то в его работа нарушена либо устройство неисправно.
Второй метод. Предполагает использования вольтметра. Задача – проверить подачу надлежащего напряжения поступающего на датчик. Для этого датчик отключается от контактной фишки, а к его выводам подключается измерительное устройство. После чего, включается зажигание, и поочередно анализируются все выводы контактной фишки. Рабочие параметры сопротивления должны составлять около пятидесяти Ом или стремиться к бесконечности. Уровень напряжения должен соответствовать 12 вольтам. Если показатель напряжения меньше, то это свидетельствует о ненадлежащей работе АКБ либо причина связана обрывами электро цепи или работой ЭБУ.
Третий подход предусматривает проверку сопротивления внешней и внутренней обмотки датчика. Производить измерительные работы следует при помощи мультиметра. Параметры контактов после замеров должны быть в пределах от 40 до 80 Ом. При отклонении или нулевых значениях прибора при замерах, РХХ подлежит замене.

Устранение плавающих оборотов

Нужно отсоединить и вывести стопор троса газа из рычага. Данную работу необходимо сделать именно на дроссельном узле. Далее потребуется сделать снятие резонатора и воздушного патрубка. Используя головки и биты ТОРКС Т-25, которые были ранее приобретены, нужно открутить оболочку воздушного фильтра. Чтобы можно было проводить данную работу с максимальным удобством, на выпускном ресивере нужно извлечь провод и все сопутствующие крепления, идущие на дроссельный узел.

Теперь, убрав препятствие с дроссельного узла, открутите все головки болтов, используя для выполнения данной работы головку с трещоткой. Только после этого можно будет снять ДУ и на двух концах дроссельной заслонки удалить резиновые кольца, служащие уплотнителем. Все канавки нужно максимально очистить и произвести на них наматывание ФУМ ленты вкруговую, примерно 15 раз, а на малый патрубок — около 10 раз.

Только после выполнения данной работы можно приступить к полному сбору элементов в единое целое. Также нелишним будет использование хомута при закреплении шланга канала и трубки, ведущей на вакуумный усилитель. Это необходимо для дальнейшего предотвращения подсоса воздуха в соединениях.

Чтобы проверить, плавают ли обороты на Лада Гранта, посмотрите на датчик РХХ. Он находится на корпусе дросселя, следовательно, там же, где и датчик, отвечающий за положение дроссельной заслонки. Закрепляется он при помощи двух крепежных винтов. Для того чтобы убедиться в его работоспособности, достаточно будет одного мультиметра.

Если показания автомобиля находятся в норме, он должен составлять приблизительно в пределах 80 Ом. В том же случае, если показатели оказались значительно выше нормы РХХ, необходимо будет в обязательном порядке заменить.

В тот момент, когда происходит непосредственное включение зажигания, шток, который находится на регуляторе, полностью выдвигается и упирается в специально сделанное калибровочное отверстие. Находится оно непосредственно в дроссельном патрубке. После этого датчик начинает отсчитывать шаги до необходимого времени и возвращает по завершении работы клапан в исходное состояние.

Принцип работы датчика холостого хода

Когда водитель убирает ногу с педали газа, дроссельная заслонка закрывается полностью. Весь воздух, необходимый для работы на холостом ходу (ХХ), поступает через отдельный канал, частично перекрываемый программно-управляемым клапаном. Именно зазор между ним и его гнездом определяет, на какой скорости будет работать двигатель.

Регулятор представляет собой шаговый двигатель с двумя обмотками якоря. Одна из обмоток предназначена для движения штока вперед, на закрытие канала, вторая – в противоположном направлении. Каждый двуполярный импульс, подаваемый на обмотку контроллером, заставляет шток делать один шаг. Полный ход составляет 255 шагов.

Обратная связь отсутствует, то есть для точного позиционирования клапана контроллер ведет подсчет количества импульсов. А исходной информацией является сравнение числа текущих оборотов коленчатого вала с заданным программой.

Допустим, двигатель прогрет, но память положения штока РХХ сброшена (было отключено питание). Контроллеру необходимо выставить положенные 850 оборотов в минуту на ХХ. Он не знает, в каком положении находится шток клапана.

В этом случае на РХХ подаются все 255 импульсов прямого хода, чтобы шток гарантированно сместился вперед и полностью перекрыл воздушный канал. После этого можно выдать заданное алгоритмом количество импульсов обратного хода, обеспечив начальный зазор в канале. Это задаст начальную установку.

Далее в дело вступит механизм регулирования по сигналам датчика коленвала. Зная, сколько импульсов с него поступает в единицу времени и сколько их приходится на один оборот, можно вычислить скорость вращения и, изменяя сечение байпаса, отрегулировать требуемые обороты. Все процессы происходят быстро, слышно только небольшое стрекотание шагового двигателя РХХ.

Лада 2115 2007, 81 л. с. — электрика и электроника

Комментарии 39

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Если показания 49.5 это норм?

Проще прошивку по дросселю откатать и забить на все дорогостоящие датчики.

У меня была причина в датчике регулятора положения коленвала… он так мне жизнь падла подпортил

Да уж капец… Так посудить ваще все датчики нужно перетряхнуть )))

Такой вопрос…если после переключения передачи возрастают обороты. — это тоже РХХ?

если дмрв отсоединить…то двиг толжен нормально работать…а то у меня глохнет без нажатия педали газа

если глохнет надо сперва проверить РХХ, потом ДПДЗ… ДМРВ на обороты не влияет, лично пробовал

ясно. спасибопопробую сегодня снять и почистить дросель.

у меня обороты плавают и глохнет периодически…как определить РРХ или ДМРВ менять…а може и то и то.

Если плавают обороты это скорее всего ДПДЗ, попробуй отсоединить проводку от него, этот датчик находится на дроссельном узле, если после отсоединения обороты перестанут плавать то 100% на замену ДПДЗ — датчик положения дроссельной заслонкиВ инете если погуглишь то там много про него что пишут.Про проверку ДМРВ читай у меня здесь www.drive2.ru/l/1750487/ Если же тупо глохнет то это уже РХХ — как его проверять тоже написано выше.РХХ советую брать Омеговский и только с металлическим наконечником.Будут вопросы пиши.

А если и обороты могут плавать и глохнет при этом (но не сразу) одновременно, может всё вместе барахлить?

Ты не вкурсе.я РХХ померял, от фланца до конца иглы 30мм.это же ненормально?

У нас цена 750р оригинал, кооператив 350))))

зачем столько всего? заводской стоит-то 600р (цены 2016г)

780 .а промыл .помогло

2110 Периодически не держала холостой, глохла или тряслась как паралитик, в пробках особенно бесило. Траблила без видимой причины также и проходило. Проверил РХХ — 58Ом все нормально грязи нет, игла ходит. Поставил на подмену старый(предусмотрительно не выброшенный. 51 Ом). Всё ушло. Легче трогаться стало, не поверите, но…даже передачи переключаться стали легче.

У меня январь 5.1.1 и фишка (АBCD) зелено-черный, красно-черный, розово-черный и розовый. Напряжение присутствует на выводах B и C. Cам РХХ с 04 на конце.

И работает?Я думаю, что обмоткам РХХ без разницы куда + подаётся (принцип эл/моторчика), лишь бы АВ и CD совпадали.

Да, работает. Это уж давно было, я не помню всех деталей. Как нибудь разберусь с этой темой до конца и выложу материал у себя.

Совместимость датчиков, как отличить подделку

Датчики отечественного производства имеют нумерацию 2112-1148300-хх, последние цифры указывают — (г. Кострома), «02» — КЗТА (г. Калуга), «03» и «04» — оснащенные шляпками аналоги вышеуказанных моделей. Есть еще регулятор 2112-1148300 производства «Омеги» (г. Москва). Принято считать, что датчики, начинающиеся с цифр 2112-1148300, взаимозаменяемые, но специалисты рекомендуют менять на полностью однотипные

Например, 2112-1148300-01 менять на аналогичный или на 2112-1148300-03, а 2112-1148300-02 — на аналогичный или на 2112-1148300-04

Чтобы не купить подделку, а это явление встречается на рынке автозапчастей, обратите внимание на следующие внешние признаки (фото 2):

качественный шрифт на упаковке;
наличие на корпусе наклеек с голограммами;
корпус подделки короче оригинального датчика;
на оригинале нет люфта запорной иглы;
игла не должна вращаться;
у подделки пружина более светлая и имеет более частые витки;
уплотнительное кольцо у оригинального изделия имеет ярко выраженный цвет и более толстое, чем у поддельного.

Маршрутная карта устранения нестабильного ХХ на ВАЗ 2170

Проверить датчики (РХХ, ДМРВ, ДПДЗ) и заменить неисправные.
Удостовериться в исправности клапана адсорбера.
Если после чистки дроссельной заслонки на моторе ВАЗ 21126 плавают обороты, необходимо убедиться в отсутствии подсоса воздуха через соединения с патрубками.
Проверить, цела ли диафрагма в вакуумном усилителе тормозов.

При запуске двигателя обороты падают, чуть не глохнет, потом поднимаются до 1500 и 2000. И держутся на прогретом двигателе. Менял ДПДЗ и РХХ

Если замена ДПДЗ и РХХ ничего не дала. Тогда это виноват ДМРВ. Можно попробовать промыть его из специального баллончика, если не поможет тогда придётся менять. Можете ещё проверить: просто отключить соединительную фишку проводов — ничего не поменяется, значит оно.

Возможно есть подсос воздуха после заслонки.

Диагносты говорят все датчики работают, грешат на подсос воздуха. Кто говорит надо перепрошить мозги

Всем спасибо, погоню на СТО, потом отпишусь

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Каждого владельца автотранспортного средства рано или поздно могут постигнуть проблемы, связанные с перебоями в работе двигателя, независимо от производителя и модели авто. Лада Приора тому не исключение. Поэтому, будучи обладателем сего автомобиля, стоит быть немного подготовленным к таким ситуациям, чтобы они не застигли вас врасплох.

Водители Лады Приора могут столкнуться с ситуацией, когда у двигателя плавают обороты, зачастую на холостом ходу. Это проблема как автомобильных средств с карбюратором, так и с инжектором в комплектации. Даже самые востребованные иномарки не застрахованы от таких проблем.

Шаг 3: Очистка и проверка дроссельной заслонки

После снятия и разборки дроссельной заслонки необходимо провести ее очистку от накопившейся грязи и сажи. Для этого потребуется специальный смазочный спрей для очистки дроссельной заслонки.

Для начала, внимательно осмотрите дроссельную заслонку на предмет повреждений или износа. Убедитесь, что заслонка свободно вращается и не заедает. В случае выявления каких-либо проблем, рекомендуется заменить деталь.

Затем, приступайте к очистке дроссельной заслонки. Разместите ее на чистой поверхности и равномерно нанесите смазочный спрей на внутренние и внешние поверхности заслонки. Используя мягкую щетку или тряпку, аккуратно удалите накопившуюся грязь и сажу.

Обратите особое внимание на области вокруг оси вращения заслонки, а также на ребра, через которые проходит воздух. Очистка этих мест поможет обеспечить более эффективную работу дроссельной заслонки и улучшить общую производительность автомобиля

После очистки дроссельной заслонки, проверьте ее вращение. Она должна вращаться свободно и без заеданий. Если возникают какие-либо проблемы, попробуйте повторно очистить заслонку или обратитесь к профессиональным автомеханикам для дальнейшего ремонта или замены детали.

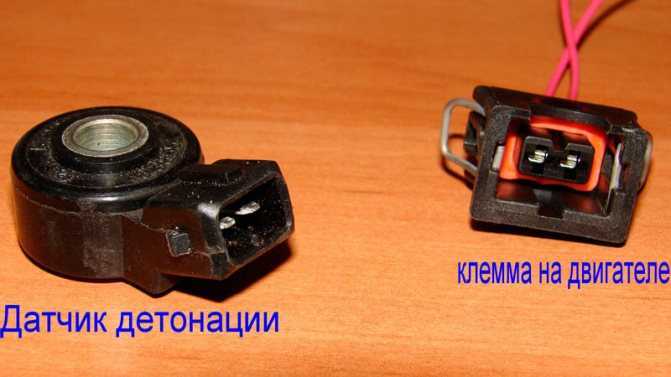

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.

В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.

Неисправность датчика детонации может случиться по ряду различных причин, среди которых:

Произошла поломка внутри самого датчика.
Замыкание.
Оборвался сигнальный провод или экранирующая оплетка.
Поломка блока управления двигателя.

Таким образом, выявить поломку будет несложно. Для того чтобы определить ее, необходимо провести проверку.

Самый простой способ проверки – это съездить в автосервис. Там опытные мастера вскроют защиту двигателя и выявят поломку буквально за час.

Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:

Во-первых, снимаем защиту в гараже. Работать предстоит непосредственно с блоком двигателя.
Теперь исключаем обрыв сигнального провода и экранизирующей оплетки. Если он оборван или оборвана оплетка, нужно проверить крепление вилки и розетки датчика. Целостность оплетки нужно проверять обязательно.
Если обрыв исключен, производят оценку самой розетки. Возможно, что ее соединение неисправно и требует замены.
Обнаружить неисправности самого прибора можно с помощью вольтметра. При этом машина должна быть заведена и находиться на холостом ходу.
Также нужно проверить состояние контактов устройства.

Производить проверку самостоятельно можно несколько иначе. Для этого необходим прибор мультиметр. Этот прибор очень часто встречается у автолюбителей.

Мультиметр – это комбинированный прибор, который объединяет в себе функции омметра, амперметра и вольтметра. Можно использовать как механический, так и электронный прибор.

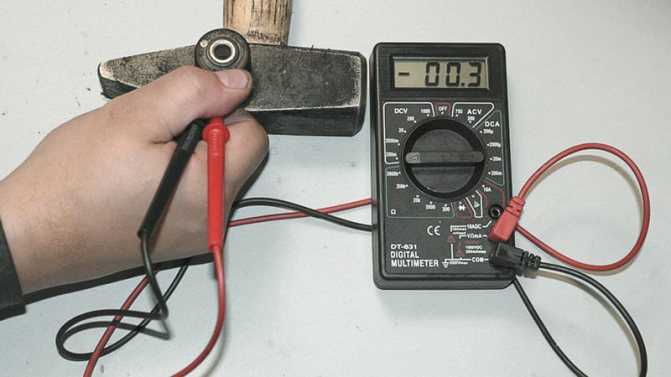

Проверка датчика детонации мультиметром производится только после того, как он снят с двигателя. При проверке по нему стучат чем-нибудь металлическим. Этот способ является самым простым.

Выставляем диапазон в 200 мВ, положительный и отрицательный провод присоединяем к выводу датчика и к металлическому кольцу соответственно. Не стоит путать массу и сигнальный вывод! Теперь нужно ударить по нему чем-то металлическим, но не сильно. Датчик должен будет детонировать.

Можно проверить датчик другим прибором, который называется осциллограф. Он позволит более качественно изучить сигнал.

Плюс использования данного прибора состоит в том, что он не требует снятия датчика с двигателя. Нужно будет просто подключить прибор и завести автомобиль.

Теперь нужно не очень сильно постучать по датчику. Прибор покажет детонацию.

Если датчик детонирует, то он рабочий, и поломку нужно искать в другом месте. Но если определяется низкий уровень сигнала датчика детонации или сигнал отсутствует, то это является неисправностью.

Рулевая рейка ВАЗ-2114. Как снять, затянуть или отрегулировать рулевую рейку на ВАЗ-2114

Как известно, работоспособность любого транспортного средства зависит от исправности каждого компонента его части. Если один элемент неисправен, вскоре следующий перестанет работать по цепной реакции, и так до тех пор, пока неисправность не будет устранена. Если вовремя не решить проблему, это повлечет за собой не только дополнительные затраты на запчасти, но и существенно повлияет на безопасность движения, от которой зависит ваша жизнь и здоровье.Поэтому не стоит пренебрегать заменой деталей, особенно если это рулевая рейка. ВАЗ-2114 не исключение: детали здесь вышли из строя, как и на любом другом автомобиле.

Инструменты

В общем, на автомобиле ВАЗ-2114 ремонт рулевогоРейки — занятие не очень сложное, однако одним комплектом ключей здесь не обойтись. Для успешного демонтажа нам понадобится специальный съемник для рулевых тяг, шестигранник на 17, зубило, набор замков и ключей, а также смазка «Литол» и WD-40.

Рулевая рейка ВАЗ-2114 СС20: как правильно демонтировать?

Для начала, вам нужно поставить автомобиль на ручной тормоз и для безопасности подложить под задние колеса какой-либо упор.Далее блокируется рулевое колесо и обесточивается бортовая сеть машины (снимается минусовая клемма с аккумулятора).

После этого домкрат поднимается перед автомобилем, колеса снимаются. Далее снимаются гайки с наконечников и вытаскиваются «пальцы» из держателей стоек. Для этого понадобится съемник — им винт закручивается до упора. Далее упомянутые элементы удаляются с молотка при помощи молотка.Винт съемника держим ключом.

Затем откручиваем зажимные гайки (те, что ранее обрабатывались WD-40).

Работы по ремонту рельса

Пока вагон остается в разобранном состоянии, мы работаем над самой частью.Сначала стеллаж зажимается в тисках и тщательно очищается металлической щеткой. Далее его поверхность обрабатывается сильным растворителем «Уайт-спирит» и протирается тряпкой. После этого откручиваются так называемые усы-болты. В это время рекомендуется проверить сайлентблоки — есть ли люфт или их состояние очень неудовлетворительное (есть микрокра

5.1.8 ОБУЧЕНИЕ ПОДАЧЕ ВОЗДУХА НА ОБОРОТАХ ХОЛОСТОГО ХОДА

ОБУЧЕНИЕ ПОДАЧЕ ВОЗДУХА НА ОБОРОТАХ ХОЛОСТОГО ХОДА

Процедура представляет собой операцию обучения блока ЕСМ подаче воздуха на оборотах холостого хода, при которой обороты двигателя поддерживаются в пределах нормы. Ее необходимо выполнять в следующих случаях:

• при замене электропривода дроссельной заслонки или блока ЕСМ;

• когда частота оборотов х.х. или угол, опережения зажигания отличается от нормы.

1. подготовка

Перед выполнением процедуры обучения подаче воздуха на оборотах х.х. убедитесь, что соблюдены следующие условия. Процедура обучения отменяется, если одно из них не соблюдается хотя бы на мгновение.

• напряжение аккумулятора: более 12,9 В (на оборотах х.х.);

• температура охлаждающей жидкости двигателя: 70-100″С;

• выключатель PNP в положении «ON»;

• выключатель электрической нагрузки: в положении «OFF» (кондиционер, фары, обогреватель заднего стекла).

На автомобилях, оборудованных системой освещения в дневное время, установите выключатель освещения в 1-ое положение для включения лишь небольших фонарей.

• рулевое колесо: в нейтральном положении (соответствующем прямолинейному движению);

• скорость автомобиля: автомобиль стоит;

Совершите поездку на автомобиле в течение 10 минут.

2. процедура выполнения

• Рекомендуется проводить точный хронометраж времени при помощи часов.

• Если в цепи датчика положения педали акселератора имеется неисправность, переключение в режим диагностики невозможно.

1. Выполните процедуру обучения отпущенному положению педали акселератора. См. выше.

2. Выполните процедуру обучения закрытому положению дроссельной заслонки. См. выше.

3. Запустите двигатель и прогрейте его до нормальной рабочей температуры.

4. Поверните ключ зажигания в положение «OFF» и выждите не менее 10 секунд.

5. Убедитесь, что педаль акселератора полностью отпущена, поверните ключ зажигания в положение «ON» и выждите 3 секунды.

6. Быстро пять раз в течение 5 секунд повторите следующую процедуру:

• Полностью нажмите на педаль акселератора.

• Полностью отпустите педаль акселератора.

7. Выждите 7 секунд, полностью нажмите на педаль акселератора и удерживайте ее прибл. 20 секунд, пока индикатор неисправности «MI» не перестанет мигать и загорится устойчивым светом.

8. Полностью отпустите педаль акселератора в течение 3 секунд после загорания индикатора неисправности «MI».

9. Запустите двигатель и дайте ему поработать на оборотах х.х.

3. проверьте частоту оборотов х.х. и угол опережения зажигания

Форсируйте двигатель два-три раза и убедитесь, что частота оборотов х.х. и угол опережения зажигания в норме.

Результаты проверки в норме?

4. определите неисправный компонент

• Проверьте, полностью ли закрыта дроссельная заслонка.

• Проверьте работу клапана PCV.

• Проверьте, нет ли утечки воздуха за дроссельной заслонкой.
