Замена устройства сливного механизма бачка

Типы клапанов в унитазах с бачком

Клапан наполнения впускает воду в накопительный бачок унитаза, чтобы наполнить его после слива воды. Большинство конструкций заполняющих клапанов также направляют немного воды через переливную трубку в унитаз во время повторного заполнения бачка для дополнительного орошения поверхности унитаза после смыва.

В настоящее время используются две конструкции клапанов унитазов с бачком: клапан наполнения унитаза с шаровым краном и концентрический клапан наполнения унитаза.

Узел поплавка в бачке унитаза активирует клапан наполнения унитаза, когда уровень воды в бачке или бачке унитаза падает до определенного уровня.

На концентрических клапанах заполнения унитаза поплавок представляет собой цилиндр, который перемещается вниз или вверх по вертикальному валу по мере того, как уровень воды в баке падает или поднимается, чтобы открывать или закрывать сам клапан заполнения.

Клапан наполнения унитаза с шаровым краном открывается движением штока поплавкового рычага, прикрепленного к круглому поплавковому шару, который опускается, когда уровень воды в бачке изменяется во время смыва. Клапан шарового крана закрывается при подъеме поплавка, поднимая стержень, к которому он прикреплен, когда уровень воды в унитазе поднимается до линии заполнения.

Устройство бачка унитазаx можно условно разделить на три этапа по принципу действия. Что это нам даст? Все очень просто! Зная основные принципы действия бачка, мы, при необходимости, сможем его починить. В данной статье не будут рассмотрены определенные модели бачка унитаза, а будет рассмотрен сам принцип его работы. Итак, начнем.

Условно работу бачка можно разделить на три этапа:

1. автозаполнение бачка;
2. система слива;
3. защита от перелива (при полной или частичной поломке системы автозаполнения)

Наглядная схема бачка унитаза | Боковое подключение подачи воды

Система автозаполнения водой бачка состоит из поплавкового клапана, в который входит:

1 арматура с 1а запорным клапаном 2 штанга подвески поплавка 3 штуцер с трубкой подачи воды в бачек (трубка, погруженная в воду гасит шум при наборе воды) 4 поплавок

Система слива состоит:

5 тяга 6 клапан сливного отверстия

Защита от перелива при неисправности системы автозаполнения

7 переливная трубка (зачастую совмещенная с системой слива)

Следует понимать, что уровень заполнения водой бачка зависит от выставленного уровня погружения поплавка. Чем ниже будет установлен поплавок, тем меньшее количество воды потребуется, чтобы его поднять и через штангу подвески поплавка, используемую как рычаг, привести в действие запорный клапан, который перекроет подачу воды в бачок и завершит процесс его заполнения.

Уровень погружения поплавка регулируется штангой его подвески.

Такой же принцип и при нижнем подключении подачи воды, правда, регулировка там поплавка хитрее и зависит от фантазии проектировщика.

Наглядная схема бачка унитаза | Нижнее подключение подачи воды

Система автозаполнения водой бачка тоже состоит из поплавкового клапана, в который входит:

1 арматура с 1а запорным клапаном 2 штанга подвески поплавка 3 штуцер подачи воды в бачок 4 поплавок, выполненный в виде пустотелого цилиндра, в основном, из пластика

Система слива состоит:

5 тяга 6 клапан сливного отверстия

Защита от перелива при неисправности системы автозаполнения

7 переливная трубка (зачастую совмещенная с системой слива)

Целью данной статьи было показать сам принцип работы обычного домашнего сливного бачка унитаза. /И оправдать заверения Михаила Задорного иностранцам, что устройство бачка нам преподают в школе/

Даже если внутри бачка вся его арматура похожа на модуль космического корабля, принцип его работы все равно, как в приведенных примерах, выше.

На что еще обратить внимание

Помните, что перед любыми манипуляциями с бачком необходимо перекрывать воду на стояке. Правильным решением станет дополнительная установка запорного крана, что позволит не перекрывать полностью весь стояк, а лишь отключать сам бачок и выполнять необходимые действия в рамках ремонта и настройки.

Худшее, что может происходить при поломке водосливного устройства – постоянное вытекание воды из бачка при его частичном наполнении либо полном опустошении. Скорее всего, проблема заключается в запорном механизме, установленном неправильно либо износившемся. Для начала попробуйте сильнее затянуть крепежные болты, которые фиксируют запорное устройство в нужном положении. Если это не произвело должного эффекта, проверьте клапан на износ и засорение, сняв и разобрав устройство.

При образовании больших луж на полу возле унитаза сантехнический прибор придется полностью демонтировать: в одном из его компонентов образовалась течь, либо канализационная труба сильно засорилась (при этом может появляться неприятный запах из унитаза). В последнем случае лучше обратиться за помощью к профессиональным сантехникам, которые приступят к ремонту после полного отключения воды в квартире или во всем доме.

Сравнение преимуществ и недостатков обоих вариантов

наиболее популярных

Гидросистема «малого слива» незаслуженно недооценивается. Однако, современные виды бачков оснащаются особым элементом – шнеком, заставляющим воду при падении вниз интенсивно и мощно вращаться. что положительно влияет на чистоту унитаза.

При желании есть необходимость приобрести экономные однокнопочные сливные бачки, в которых контроль водного расхода осуществляется при помощи конструкции «аква-стоп». Экономичность обусловлена чередованием нажимов: первое нажатие способствует сливу, а второе – останавливает этот процесс.

Смывные бачки, функционирующие в двухрежимном сливе позволяют экономить почти двадцать кубометров воды в год, что ощутимо сказывается на расходах по оплате. Правда, стоит учитывать, что современные двухкнопочные механизмы стоят дороже, чем классический однокнопочный вариант. но все затраты достаточно быстро окупаются.

Основным недостатком двухкнопочных изделий является необходимость в процессе установки выполнять ряд довольно сложных работ регулировочно-доводочного характера, что делает самостоятельный монтаж довольно затруднительным.

Установка слива

Подключите унитаз к канализации и проверьте герметичность системы. Нельзя забывать об установке сливного трапа.

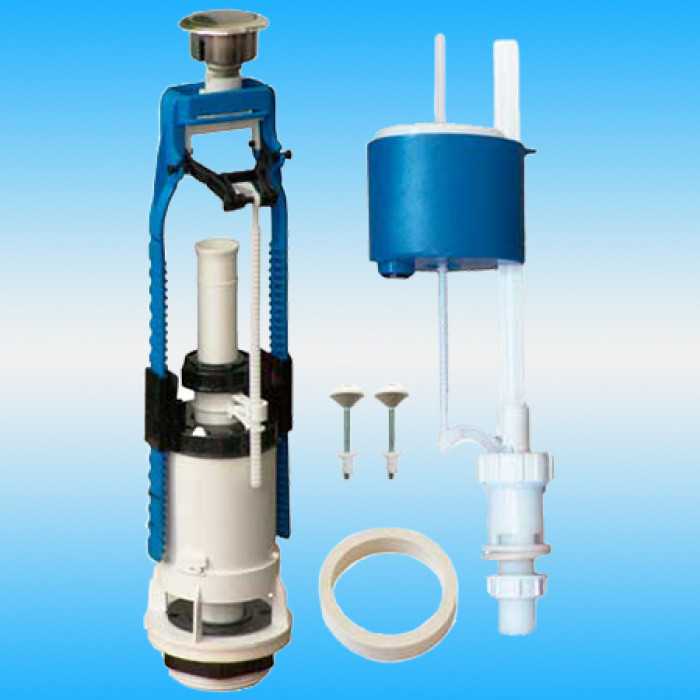

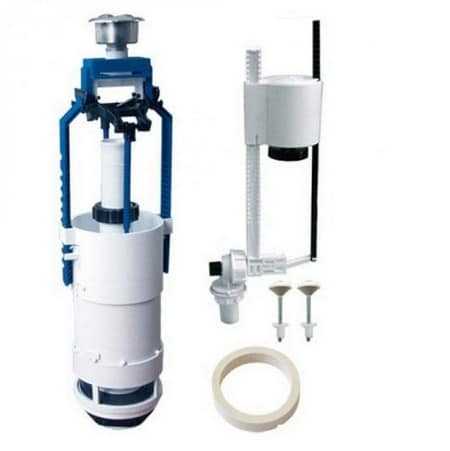

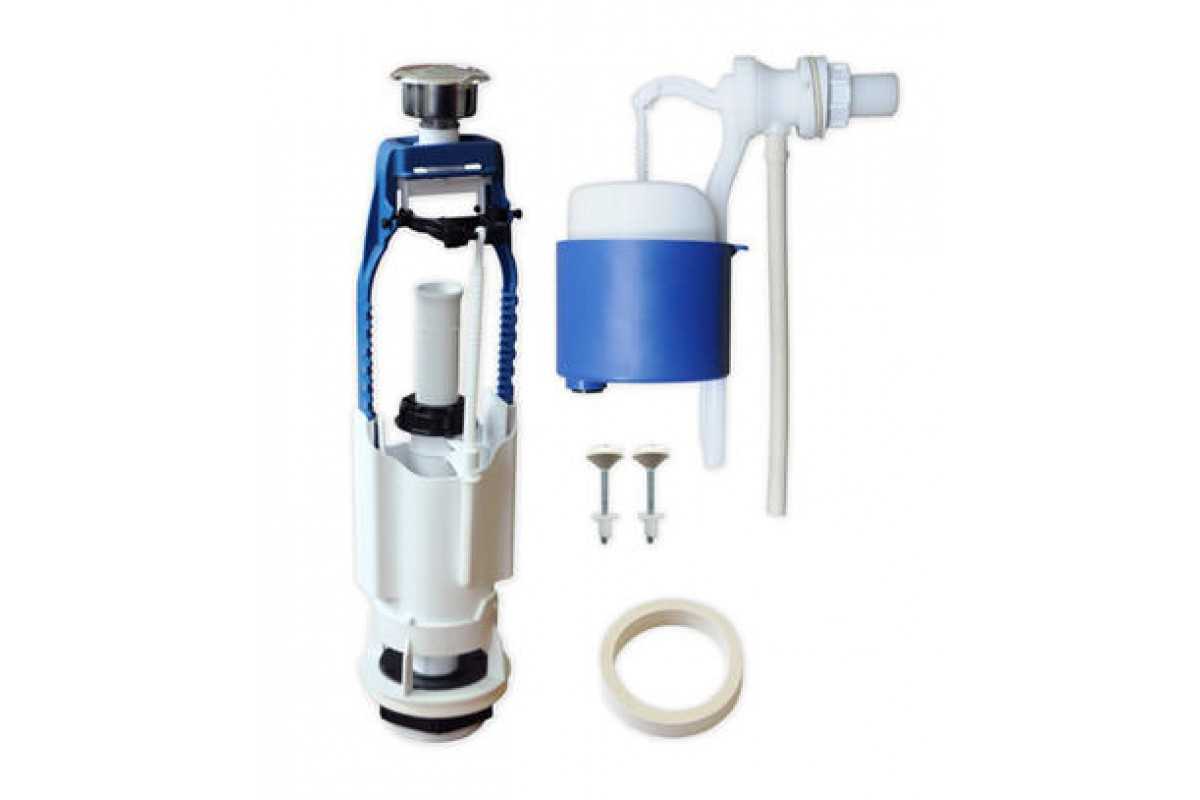

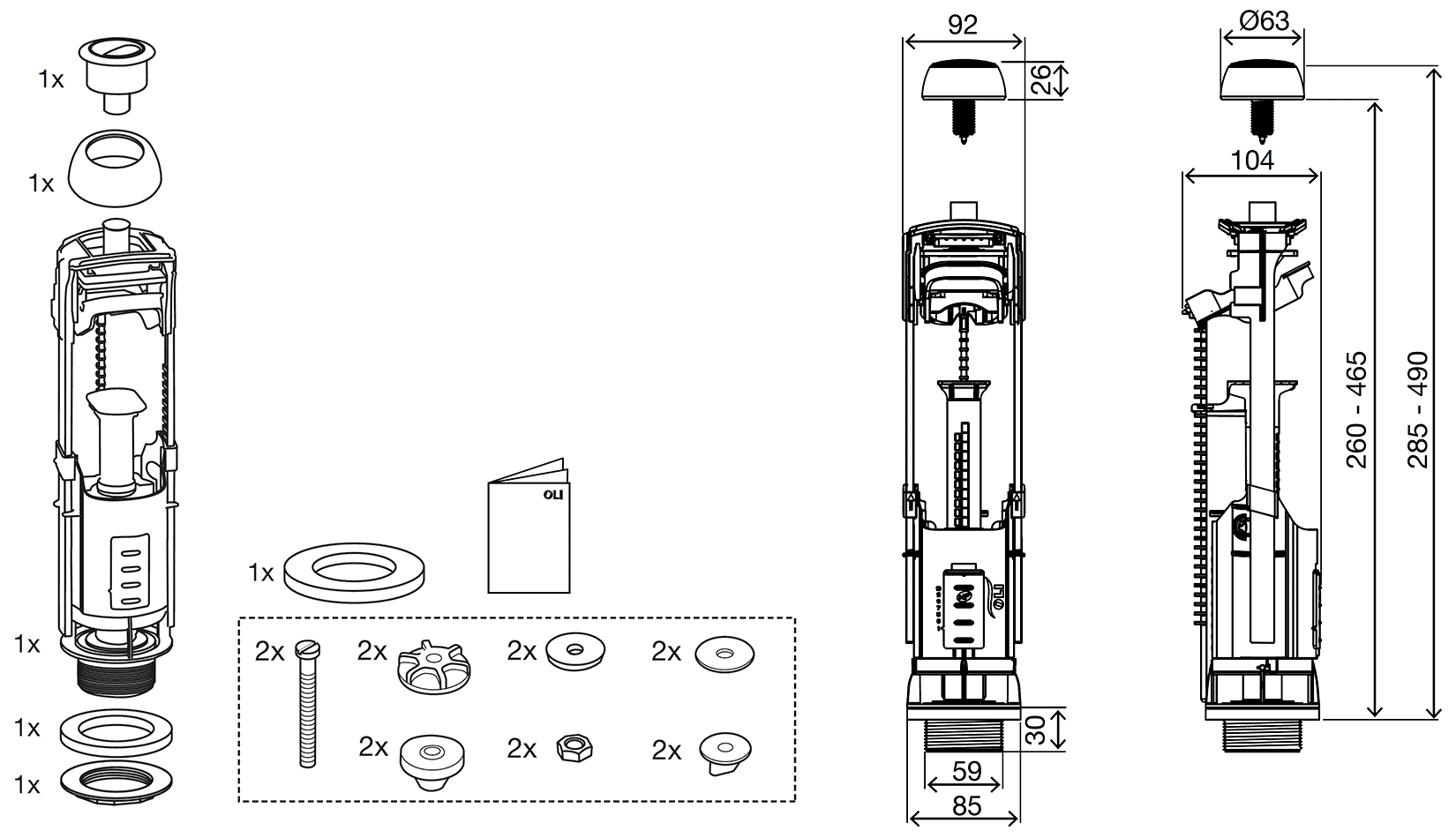

После этого следует приступать к монтажу арматуры. Механизмы отличаются диаметрами и габаритами, однако, принцип монтажа у всех одинаковый. Технология состоит из нескольких простых пунктов:

1. установите на сливную систему прокладку, изготовленную из прочной резины;
2. поставьте устройство в бачок;
3. после этого прикрутите механизм гайкой из пластмассы;
4. наденьте железные либо пластмассовые шайбы и прокладки на болты для крепления;
5. установите болты в отверстия;
6. оденьте шайбы с другой стороны изделия и закрутите гайки;
7. на пластмассовую гайку наденьте специальный уплотнитель;
8. если используется новая гайка с новым уплотнением – дополнительная герметизация не нужна;
9. если прокладка уже использовалась на этом механизме, необходимо тщательно обработать изделие герметиком.

Собирая внутренности, нужно внимательно изучать состояние каждой детали конструкции. При проверке часто обнаруживаются дефекты литья. В таких случаях применяйте герметик. Он позволит избежать протечек, которые постоянно возникают после монтажа старых компонентов. Посадочное место уплотнителя следует аккуратно зачистить и обработать герметиком.

После этого можно приступать к монтажу самого бачка:

Сначала устанавливают бачок на площадку, а затем прикручивают элементы болтами. В процессе необходимо следить за правильным расположением установленного механизма, чтобы устройство слива для унитаза работало правильно.

Следующий шаг – крепление штуцера с клапаном и подсоединение рукава от системы водоснабжения. Установку крышки можно назвать самым простым заданием, поскольку она не требует дополнительных фиксаторов.

Монтаж кнопки. При использовании простого варианта конструкции с одной кнопкой установка не займет больше одной минуты. Если же задействуется механизм с двумя режимами слива воды – необходимо соблюдать правильный порядок крепления элементов. Сначала нужно вкрутить основание механизма. После этого устанавливается вторая кнопка, которая отвечает за половинный слив воды.

Перекос деталей также может нанести повреждения основным деталям в процессе закручивания соединений. С помощью дополнительных материалов можно запросто сорвать резьбу.

По завершении монтажа всех деталей необходимо внимательно проверить всю систему. В рабочем состоянии не должно возникать никаких затруднений. Штуцер должен быть прочно прикрученным к пластиковой трубке подачи воды, а поплавок быстро перекрывать набор при достижении установленного уровня.

При необходимости можно отрегулировать уровень воды в бачке. Чтобы установить новые параметры, нужно:

• Настроить расположение стакана. Выполняется путем поднятия либо опускания устройства по направляющей.
• Монтировать поплавок и зафиксировать переливную трубку немного выше штатного уровня воды.

Малый смыв регулируется путем перемещения отдельного поплавка вверх или вниз. Чтобы установить правильное положение полного смыва будет достаточно закрепить рычаг и переместить заслонку от или до стакана.

Установка и настройка арматуры

После установки унитаза на отведенное место и последующего соединения унитаза с системой канализации следующим шагом является установка арматуры сливного бачка: , предлагаемое в качестве небольшой инструкции, поможет правильно провести эту работу.

Монтаж арматуры бачка унитаза

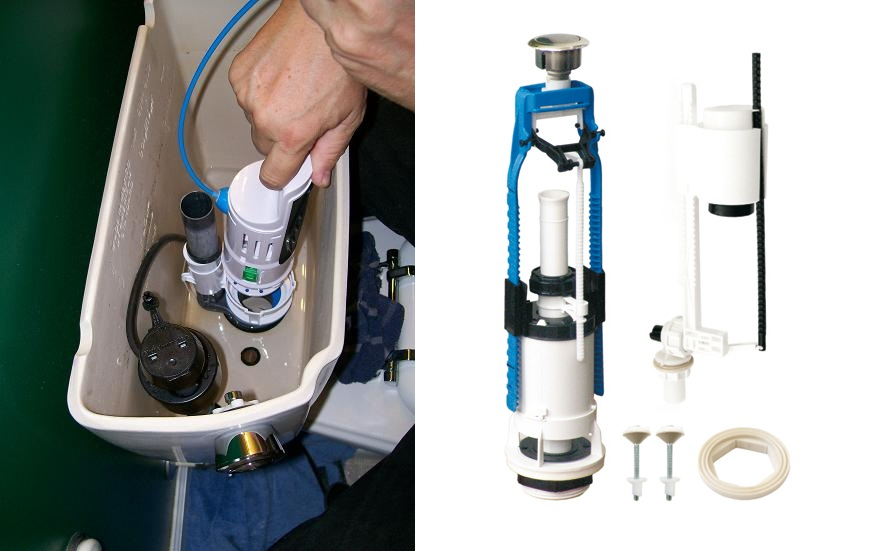

Рассмотрим технологию монтажа арматуры унитазного бачка:

Правила установки арматуры в сливной бачок

1. Поставить на сливной механизм резиновую прокладку.
2. Установить механизм в бачок, прикрутить пластмассовой гайкой.
3. На крепежные болты надеть пластмассовые или железные (в зависимости от комплектации) шайбы и резиновые прокладки. Вставить болты в отверстия. С другой стороны надеть пластмассовую шайбу и закрутить гайку.
4. Надеть на пластмассовую гайку уплотнительное кольцо из резины. В случае использования нового кольца герметизация не требуется. Если же использовалось кольцо уже побывавшее в употреблении, следует тщательно промазать все соединения герметиком.

Совет от профессионала: Внимательный осмотр всех деталей конструкции может выявить незначительные дефекты литья. В этом случае также потребуется использовать герметик. Место установки уплотнительного кольца также надо промазать слоем герметика, предварительно очистив его.

Установка бачка с арматурой на унитаз

1. Установить на площадку унитаза бачок и закрепить его гайками.
2. Закрепить заполняющий механизм. Присоединить рукав от трубы водопровода.
3. Поставить на место крышку бачка. Прикрутить кнопку слива.

На этом можно считать, что установка арматуры сливного бачка закончена.

Совет от профессионала: Не следует ничего дополнительно наматывать на резьбу монтируемого механизма для слива воды при надевании рукава. Старайтесь не допускать перекоса, чтобы не сорвать резьбу и не испортить деталь.

Установка крышки бачка и кнопочного узла

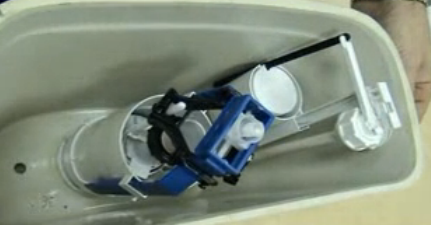

Регулировка арматуры

Установка унитаза и сливного бачка не должна вызвать больших затруднений. Но в некоторых случаях может понадобиться дополнительная настройка арматуры унитаза. Итак, для регулирования высоты сливного клапана:

1. От трубы перелива отсоединить тягу.
2. Отжать фиксатор стакана.
3. Переместить вниз или вверх стойку.

Регулировка уровня воды в бочке осуществляется следующим образом:

1. Отрегулировать положение стакана – поднять или опустить его по направляющей, оставляя расстояние от верха стакана до верхней кромки бачка не менее 45 мм.
2. Установить переливную трубку выше максимального уровня воды на 20 мм и ниже верхнего уровня стойки на 70 мм.

Для настройки малого смыва поплавок малого смыва следует переместить вниз или вверх относительно трубки перелива. Как настроить полный смыв? Переместите заслонку (вверх или вниз) относительно стакана.

Правила регулировки арматуры сливного бачка унитаза

Регулировка арматуры унитаза на полный или малый слив подразумевает, что перемещение поплавка или заслонки вниз увеличивает расход сливаемой воды.

• Как подключить частный дом к центральной сети канализации
• Арматура для унитаза с нижней и боковой подводкой: отличия, выбор, установка
• Устройство (конструкция) сифонов различных типов

http://kanalizaciya-prosto.ru

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Открываем крышку унитаза оснащенного кнопкой

Когда возникает необходимость открыть крышку бачка унитаза?

Проблемы с унитазом – неприятная вещь, это сказывается на количестве потребляемой воды, увеличивается оплата. Но не всегда возможно вызвать сантехника, приходится пробовать исправлять самому. Чаще всего при неисправности унитаза ломается спусковая арматура сливного бачка. Ликвидировать поломку возможно только если открыть крышку. Обычно устройство унитаза имеет сходную конструкцию, но некоторые модификации отличаются от остальных.

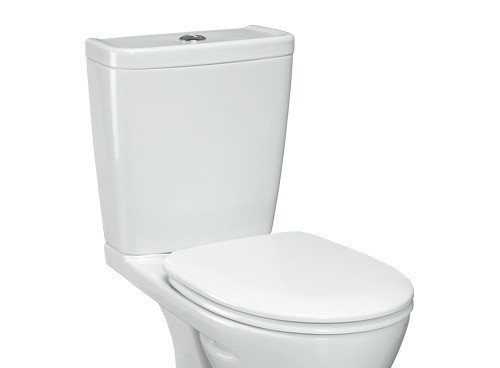

В унитазах последних моделей на верхней плоскости обычно располагается одна сплошная или одна составная кнопка, которая мешает легкому поднятию крышки бачка.

В старых моделях с этим справиться легко, достаточно просто поднять крышку вверх или открутить сначала навершие спускового механизма. В современных же обычно на верхней плоскости находится одна сплошная или одна составная, из двух-трех частей, кнопка и кнопочный стакан, препятствующий простому поднятию крышки.

Бачок унитаза с кнопкой часто считается неразборной конструкцией, большинство сантехников пытаются нас в этом убедить. На самом деле, его достаточно просто открыть и решить некоторые небольшие проблемы связанные с нестабильной работой механизма.

Пошаговая инструкция

Схема устройства унитаза с бачком с кнопкой. Бачки с кнопками часто считаются неразборными, однако в действительности это не так.

• отвертка шлицевая (плоская),
• любой другой металлический предмет с плоским концом.

Пошаговая инструкция для бачков системы “IDO”:

с помощью отвертки осторожно, чтобы не повредить поверхность, поверните кольцо вокруг кнопки против часовой стрелки.
после сдвига кольцо можно будет открутить руками, настолько легко оно будет вращаться.
выкрутите кольцо, оно будет выглядеть как пластмассовый цилиндр.
достаньте его.
появилась возможность слегка приподнять крышку унитаза. Аккуратно вращайте ее на 90 градусов, пока она не займет положение поперек бачка и не станет возможным снять двустороннюю прищепку, держащую кнопку: двигайте один конец вправо, а другой конец влево, тем самым вращая прищепку по центральной оси.
можно снять крышку бачка унитаза.
сняв крышку, разместите ее на плоской, устойчивой поверхности, чтобы она не разбилась.
после ремонта и устранения всех неисправностей, проверьте работу в открытом виде.
далее, после того, как вы убедитесь в правильной работе механизма, соберите унитаз в обратном порядке.

Используя отвертку аккуратно, дабы не повредить поверхность, подденьте и поверните кольцо под кнопкой против часовой стрелки

Используя отвертку аккуратно, дабы не повредить поверхность, подденьте и поверните кольцо под кнопкой против часовой стрелки.

Пошаговая инструкция для бачков с двойными кнопками:

• нажимаете слегка на одну из половинок кнопки и находите на внутренней боковине другой кнопки небольшую прорезь.
• с помощью отвертки, зацепившись за прорезь, достаете половинку кнопки.
• далее извлекаете вторую половинку кнопки.
• в образовавшееся отверстие виден шлицевой винт, его надо открутить.
• появилась возможность слегка приподнять крышку унитаза. Аккуратно вращайте ее на 90 градусов, пока она не займет положение поперек бачка и не станет возможным снять двустороннюю прищепку, держащую кнопку: двигайте один конец вправо, а другой конец влево, тем самым вращая прищепку по центральной оси.
• можно снимать верхнюю часть бачка унитаза.
• сняв крышку, разместите ее на плоской, устойчивой поверхности, чтобы она не разбилась.
• после ремонта и устранения всех неисправностей, проверьте работу в открытом виде.
• далее, после того, как вы убедитесь в правильной работе механизма, соберите унитаз в обратном порядке.

При проведении любых ремонтных работ связанных с сантехникой, следует соблюдать осторожность и помнить о правилах безопасности. Все составляющие механизмов, которые будут извлечены в ходе ремонта, следует аккуратно разложить на устойчивой, ровной, горизонтальной поверхности и исключить доступ к ним детей и домашних животных, так как это может повлечь за собой проглатывание мелких предметов. Имейте ввиду, что во время ремонта, вода должна быть перекрыта, так как по причине переполнения бачка возможно затопление

Воду включайте только чтобы проверить устранена ли неисправность или после того, как убедитесь что весь механизм работает правильно

Имейте ввиду, что во время ремонта, вода должна быть перекрыта, так как по причине переполнения бачка возможно затопление. Воду включайте только чтобы проверить устранена ли неисправность или после того, как убедитесь что весь механизм работает правильно.

Устройство и принцип работы смывного бачка ↑

Внутреннее устройство бачка состоит из двух составных частей:

• механизма подачи воды;
• сливного механизма.

Благодаря оборудованию для подачи воды жидкость накапливается в резервуаре до определенного уровня, после чего клапан подачи закрывается. Сливной механизм начинает функционировать после нажатия на кнопку. При этом порция воды с большой скоростью выливается в унитаз, смывая все его содержимое в канализацию. Как видите, сливное устройство для бочка унитаза работает благодаря поочередному действию двух механизмов.

При детальном осмотре в бачке можно увидеть рычаги, грушу, перелив, поплавок и поплавочный клапан. Эти детали изготавливаются из различных материалов, например, груша может быть резиновой либо пластиковой, а поплавок – пластиковый либо латунный. Они также могут отличаться по форме и способу соединения, однако принцип их работы от этого не меняется.

Как работает механизм подачи воды ↑

Подача воды осуществляется с помощью арматуры, отвечающей за набор воды. Она может осуществляться двумя способами:

Вода поступает из бокового канала, то есть впускной клапан расположен на боковой стенке бака (на 6-7 см ниже верхнего края). В этом случае на одном конце рычага находится поплавок, на другом – клапан, перекрывающий воду при достижении определенного уровня. Способ достаточно шумный, но очень распространен у отечественных производителей.

Вода подается снизу, то есть впускной клапан расположен на дне резервуара, недалеко от сливного сифона. Поплавок в этом случае перемещается по вертикальному штоку. В отличие от предыдущего способа, вода в резервуар поступает быстрее и тише.

Когда бак пустой, поплавок находится на самом дне, поэтому система рычагов производит открытие запорного клапана. Вода устремляется внутрь резервуара и заполняет его, одновременно поднимая поплавок. С подъемом поплавка рычаги постепенно прикрывают запорный клапан. Этот процесс продолжается до тех пор, пока вода не наполнит бак до определенного уровня. После этого клапан полностью закрывается.

Как работает сливной механизм ↑

Сливной механизм предназначен для спуска воды из резервуара в унитаз. Основные части этого механизма:

• спускное устройство (рычаг или кнопка);
• сливной сифон.

Есть несколько разновидностей сифонов. Самый простой – привычная всем «груша», напоминающая по форме вантуз. Сифон закрывает сливное отверстие, препятствуя вытеканию воды.

Принцип действия сливного устройства достаточно прост. Когда вы нажимаете на кнопку или тянете за веревку, активируется шток, который приподнимает грушу и открывает запирающий клапан. Вода сливается в канализацию.

Сливное устройство для унитаза совмещено с переливом. Это страховка от переполнения бачка. Если по каким-либо причинам уровень воды превысит допустимый, то вода не выльется наружу, а стечет прямо в канализацию.

Двухрежимный сливной механизм для унитаза ↑

Сливной механизм может быть двух типов: работающий в одном режиме и двухрежимный. Если в бачке установлен самый популярный однорежимный механизм, то вода сливается всем объемом. Двухрежимная система слива позволяет использовать только часть воды от заполненности бачка

Это особенно важно в больших семьях или офисах

Вот и все, что необходимо знать об устройстве сливного механизма. Эти знания помогут вам не только правильно подобрать бачок для унитаза, но и провести мелкие ремонтные работы.

Ремонт сливного бачка: основные поломки и их устранение

Однако неисправность сливной системы не всегда зависит от положения поплавка. Иногда разбираться в проблеме приходится детальнее — но осуществить простейший ремонт внутреннего механизма бачка по-прежнему можно своими руками.

Существуют самые распространенные неполадки в системе слива:

• бачок протекает в месте соединения с чашей унитаза (не держит воду и постоянно наполняется);
• в унитаз из бачка постоянно течет вода.

Как правило, причины проблемы бывают следующие:

• поломка поплавка;
• поломка запорного клапана;
• плохая герметизация труб.

Протекает бачок унитаза: что делать?

Если в чашу унитаза из бачка все время сочится вода, для начала нужно убедиться, что проблема не решается простой настройкой поплавка.

Если Вы попробовали пошевелить и подрегулировать рычаг, на бачок все равно не держит воду, то нужно осмотреть сам поплавок: вероятно, в нем образовалась пробоина или пришла в негодность специальная мембрана.

Простейшее, что можно сделать, обнаружив дырку в поплавке — это попросту залепить ее пластиковой «заплаткой» или завернуть поплавок в пакет. Вода перестанет попадать внутрь, и проблема будет на какое-то время исчерпана. Однако при первой же возможности поплавок лучше заменить — такой кустарный ремонт вряд ли продержится долго.

Как поменять поплавок?

• прежде всего необходимо перекрыть воду, поступающую в бачок для унитаза, а потом полностью опустошить резервуар;
• после этого снимается труба, через которую в бачок поступала вода, и испорченный поплавок снимается, а на его место ставится новый;
• поплавок устанавливается в нужном положении, после чего можно поставить на место трубу, снова запустить подачу воды и убедиться, что проблема решена.

Ремонт запорного клапана

Исправить поломку запорного устройства (арматуры для унитаза) в бачке можно двумя способами: заменить только мембрану внутри механизма или поменять клапан полностью.

Для смены мембраны из резервуара также необходимо удалить всю воду, разобрать запирающий клапан, снять защитный колпачок и вытащить саму мембрану. Теоретически ее можно просто промыть. Однако специалисты рекомендуют именно замену, поскольку мембрана вообще является «слабым местом» сливной системы, и за первой неисправностью обязательно последуют другие.

Если запорный клапан необходимо заменить целиком, то для начала также перекрывается подача воды в бачок для унитаза. После этого из бачка выливается оставшаяся в нем жидкость, от механизма сначала отсоединяется рычаг, а потом откручивается от водопроводной трубы сам клапан, фиксируемый крепежными гайками.

На его место монтируется новая арматура для бачка, после чего включается вода, заново наполняется бачок для унитаза и устанавливается в правильном положении поплавок.

Бачок протекает в месте соединения с унитазом

Если вода сочится из того места, где бачок соединяется с чашей унитаза, то скорее всего, дело в плохой герметизации. Как правило, в этом случае достаточно поплотнее затянуть болты, при помощи которых к унитазу и прикреплен бачок, или же поменять резиновые прокладки — возможно, они рассохлись.

Случается, что прокладка в месте крепления бачка к унитазу попадается с производственным браком. Это не очень радостная новость — однако ее можно просто промазать герметизирующим составом, и течь будет устранена.

Много проблем доставляет конденсат на бачке унитаза — но избавиться от него можно только правильно организовав движение воздуха в туалете, т.е. проверить вентиляционные отверстия.

Подводя итог, можно сказать, что бачок для унитаза — несложное устройство, работающее по простейшим законам механики. Все неисправности, возникающие в его работе, устраняются быстро и легко, причем даже не всегда обязательно покупать новые детали. Таким образом, разобравшись в работе своего сливного бачка, Вы сможете больше не тратить деньги и время на сантехников, самостоятельно решая все неполадки.

Как разобрать сливной механизм

Одна или две кнопки обеспечичают двойной слив воды. Сливной механизм состоит из двух элементов: один сливает воду, а другой – набирает её в бачок. Сделаны такие конструкции по-разному. Это может быть головка с двумя кнопками (большой и маленькой), а также резьбой для клапана. Иногда резьбовая часть расположена внизу клапанного механизма. В конструкции есть прокладка-уплотнитель и крепёжная гайка. После снятий крышки и кнопок нужно вынуть прокладку. Она выглядит в виде колечка из резины, а её внутренняя часть имеет форму правильного пятиугольника. Таким же образом устроена и система набора воды.

Неполадка чаши для инсталляции унитаза

Поломка чаши бывает крайне редко. Такое возможно только если унитаз к полу либо к стене был изначально зафиксирован неправильно. Поэтому следует правильно осуществлять установку устройства и своевременно осуществлять ремонт инсталляции, благодаря этому можно избежать серьезных и дорогостоящих поломок. Если вокруг унитаза на полу появляется лужа, то скорее всего поломка будет в самом бачке. Вот несколько возможный причин:

повреждено седло из-за коррозии;

недостаточно плотно пристает груша;

поплавковый клапан неправильно отрегулирован;

недостаточная плотность соединения гайки.

При изнашивании любой прокладки следует сразу ее менять на новую.

Замена прокладки инсталляции

Для того, чтобы затянуть ослабленную гайку в основании перелива в бачке необходимо его снять и затянуть гайку. Однако иногда можно использовать фиксирующий хомут. Можно также заменять изношенную манжетку.
