Крепление бачка к унитазу

Собираем бачок

Сборка бачка унитаза — мероприятие несложное; однако, как и везде, в ней есть несколько нюансов, знание которых будет полезным.

Мы рассмотрим сборку несколько старомодного отечественного бачка с отдельной полочкой в силу двух причин:

1. Эта конструкция, несмотря на почтенный возраст, все еще продается и по сей день является наиболее распространенной. В самом деле, фаянс практически вечен, а новые комплекты арматуры для старых бачков делаются почти идентичными старым из соображений совместимости.

1. Ее сборка — одна из наиболее сложных. Отечественный бачок содержит сравнительно большое количество элементов и соединений на винтах; импортные комплекты собираются куда проще. Инструкция по сборке унитаза Ifo, к примеру, вообще не предусматривает использования дополнительного инструмента. Все необходимые ключи сделаны из пластика и присутствуют в комплекте поставки.

Инструменты

Для сборки бачка, кроме перечисленного выше набора, нам понадобится пара разводных ключей или разводной ключи и пассатижи. Кроме того, не все комплекты включают коническую манжету между бачком и полочкой.

Операции

1. Первым устанавливаем седло для груши. Болты снабжаются шайбами и резиновыми прокладками и вставляются в соответствующие отверстия бачка снизу; затем на них надевается вторая пара резиновых прокладок. Затем изнутри бачка на болты надевается седло с установленной под ним резиновой прокладкой и ушки дуги, которая держит направляющую штока груши. Сверху надеваем шайбы и стягиваем конструкцию гайками так, чтобы седло плотно прижало прокладку к дну бачка, но не выгнулось. Груша должна опускаться в седло без перекосов.
2. Прикручиваем к соответствующему отверстию перелив. Он закручивается от руки, не стоит судорожно искать газовый ключ.

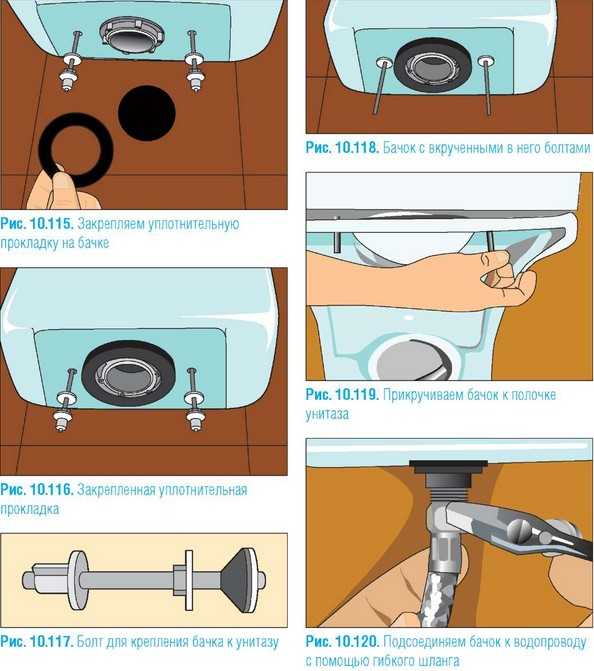

3. Следующий этап — соединение бачка с полочкой. Ставим на место овальную прокладку так, чтобы она охватывала снизу и седло груши, и перелив. Прижимаем прокладку полочкой и стягиваем бачок с полочкой болтами. Головки должны быть сверху, внутри бачка. И со стороны головки, и со стороны гайки должны быть шайбы и резиновые прокладки. Внутри бачка они обеспечат герметичность, снизу же распределят нагрузку от гайки и не дадут болту расколоть фаянс.
4. Устанавливаем на место поплавковый клапан, не забыв про резиновую прокладку внутри бачка и шайбу снаружи. Большие усилия не нужны; даже если клапан латунный, гайку достаточно зажать от руки.
5. Натягиваем на выпуск полочки узкую сторону конической манжеты и закатываем ее широкую сторону.

На этом сборка самого бачка закончена; крышка будет установлена после его подключения к воде и регулировки. К унитазу же и к воде мы подключим бачок лишь тогда, когда унитаз будет установлен. Причина проста: чтобы не отломит ушки унитаза, нужно, чтобы бачок сзади подпирала стенка или распорка.

Подключение будет предельно простым:

1. Бачок ставится на унитаз;
2. Широкая сторона манжеты натягивается на раструб унитаза;
3. Бачок фиксируется к ушам унитаза пластиковыми болтами. Ими же обычно крепится сиденье;
4. К резьбе поплавкового крана прикручивается накидная гайка гибкой подводки. Можно включать воду и проверять комплект на предмет течей.

Тонкости

Сборка унитаза своими руками требует крайней осторожности прежде всего из-за хрупкости фаянса:

• Большие усилия недопустимы. Помните, что гайка тянет фаянс куда сильнее, чем ключ затягивает гайку; вы же прикладываете усилие к ключу, представляющему собой длинный рычаг. Стоит чуть перестараться — и придется идти за новой дорогостоящей покупкой.
• Все парные болты затягиваются строго равномерно, по паре оборотов. Перекосы недопустимы.
• Сталь и холодная вода в бачке не дружат. Стальных крепежных элементов в бачке не должно быть ни в заводской комплектации, ни после самостоятельного ремонта.

Обзор устройства и неполадок

Прежде чем начинать ремонт инсталляции унитаза, ознакомьтесь с устройством, принципом действия. Рама из стальных профилей прямоугольного сечения служит основанием для настенной чаши, спускного и канализационного патрубков, пластмассового резервуара с арматурой, системы управления смывом.

Рамная инсталляция Cersanit.Состав инсталляции Rapid SL Grohe

Внутри емкости закреплены заливной (впускной, наливной), сливной (донный) клапан, обслуживаемые через техническое окно, закрытое монтажным коробом, стыкуемым с выведенной наружу панелью управления. Слив воды инициируется механической или пневматической кнопкой, расположенной на панели.

Приведем возможные неисправности инсталляции по функциональным признакам:

• Проблемы с рамой: перекосы, подвижки возникают из-за неправильной установки, сборки каркаса; использования дешевых профилей малой несущей способности.
• Протечки по соединениям впускной, выпускной гарнитуры унитаза. Появляются из-за монтажных ошибок, деформации каркаса, старения, дефектов уплотнений.
• Трещины, сколы чаши – последствия «криворукой» сборки, случайных ударов в ходе эксплуатации. В домашних условиях надежно склеить разбитое – не получится, не говоря об эстетике.
• Поломка механизма микролифта крышки. Закрепляя сидение, тщательно настройте равномерное прилегание к чаше, после чего затяните гайки. Типовая поломка – лопнувшая пружина. Трудность заключается в точном подборе аналога, ошибка чревата резко падающей или «зависающей» крышкой.
• Отказы узлов сливного бачка – наиболее распространенные случаи.

Geberit регулировка уровня воды. Настройка арматуры сливного бачка самостоятельно: Пошаговая инструкция +Видео

Настройка арматуры сливного бачка – главная задача, после установки унитаза. Арматура сливного бачка – система, обеспечивающая регулирование его заполнения и смыва. На современном рынке представлено огромное множество унитазов, но арматуры слива бачка не столь разнообразны. Geberit и Alcaplast — самые распространенные модели. Любая из моделей бачка (с рычагом, с одной кнопкой, с двумя кнопками, с цепочкой) требует правильной установки.

Принципы установки при этом одинаковы.

На заметку!

Инструменты и материалы, необходимые для установки арматуры в сливной бачок унитаза:

• плоскогубцы,
• запорный механизм,
• разводной ключ (двухдюймовый),
• ключи рожковые,
• кран водопроводный,
• отвертка,
• гибкий шланг,
• герметик силиконовый.

Весь функционал арматуры бачка состоит из двух основных механизмов:

• Наполнение бачка
• Спуск бачка

Первый шаг – наполнение бачка

За регулировку уровня воды в сливном бачке унитаза отвечает поплавок и запорный клапан. Поплавок, опускается вниз, вслед за снижением уровня воды. За счет этого, открывается запорный клапан. Уровень воды поднимается, клапан перекрывает подачу воды.

Второй шаг – слив воды

Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

Установка арматуры сливного бачка унитаза

В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

Главным параметром настройки арматуры является ее высота.

Если арматура приобреталась отдельно от бачка, настраиваем ее.

Измеряем Расстояние от дна бачка до поверхности крышки

В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

Важно!

Присоединяем тяги так, чтоб был свободный ход рамки 3 мм.

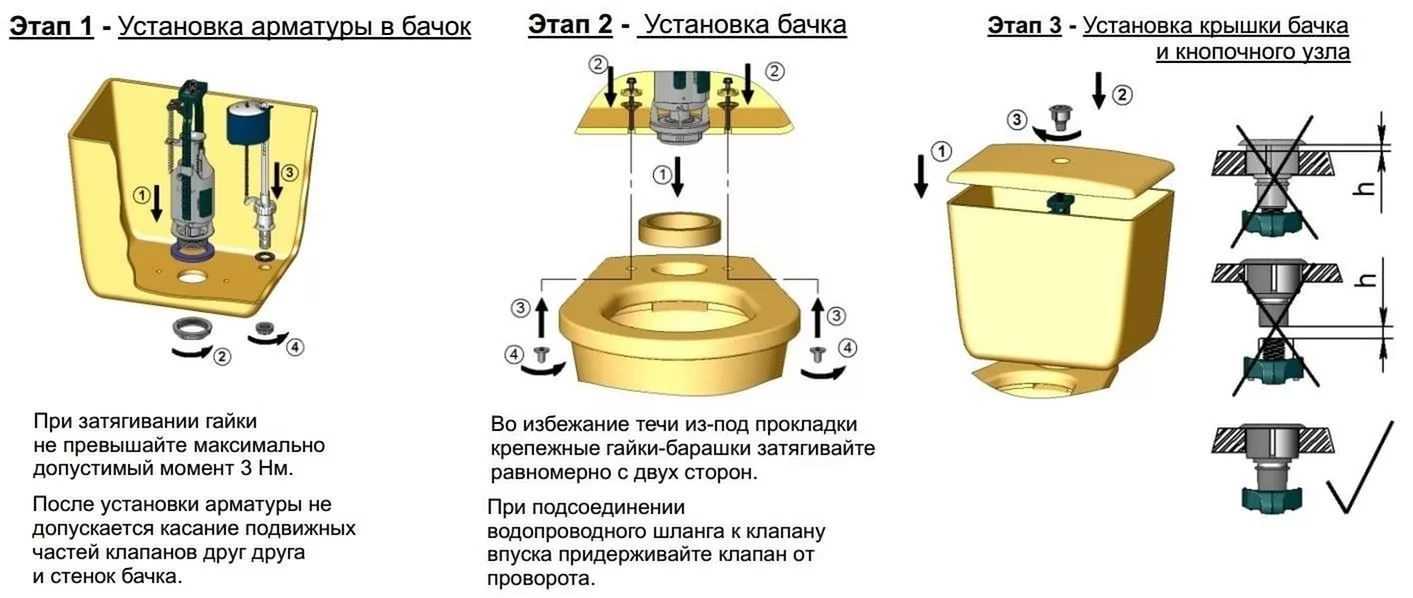

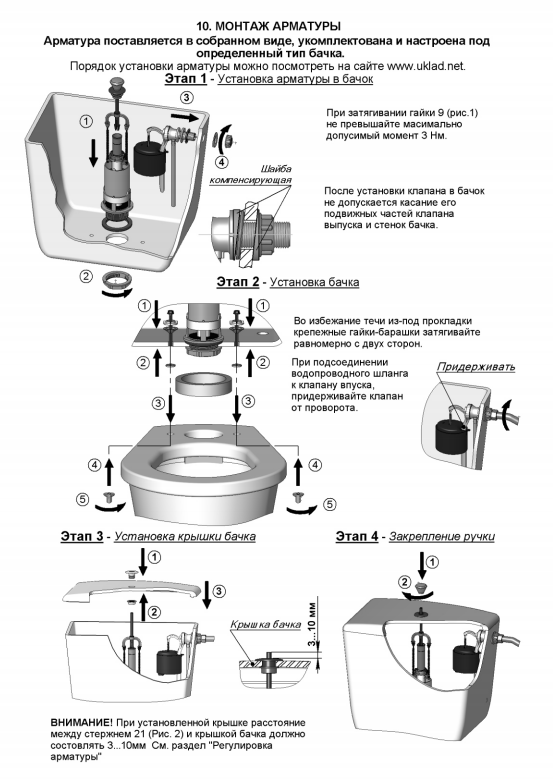

Установка арматуры производится в три этапа.

Первый этап – установка клапанов

Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

То же самое делаем с наполнительным клапаном.

При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

Обратите внимание!

Трубка гаситель должна присутствовать на клапане и не слететь во время установки!

Если клапан не помещается и ему мешает наполнительный клапан, то необходимо отпустить гайку (достаточно 1,5 оборота) и повернуть верхнюю часть клапана в нужном направлении, после чего гайка затягивается. Затем одевается косая шайба и крепежная гайка. Клапан выставляется в горизонтальном положении.

Важно! Убедитесь, чтобы клапана не касались друг друга и стенок бачка, и закрепите гайки. Второй этап – установка бачка. Второй этап – установка бачка

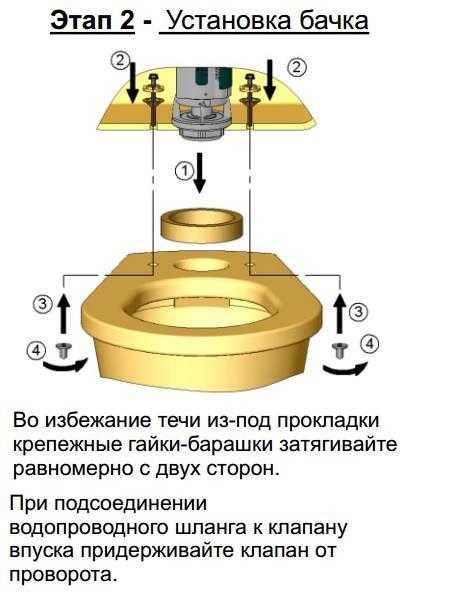

Второй этап – установка бачка

Устанавливаем прокладку, собираем крепежные винты (шайба, затем конусное уплотнение). Крепежные болты вставляем в отверстие бачка. Резиновые прокладки одеваем на крепежные винты. Устанавливаем бачок и фиксируем равномерно гайки-барашки. Устанавливаем гибкий шланг подвода воды.

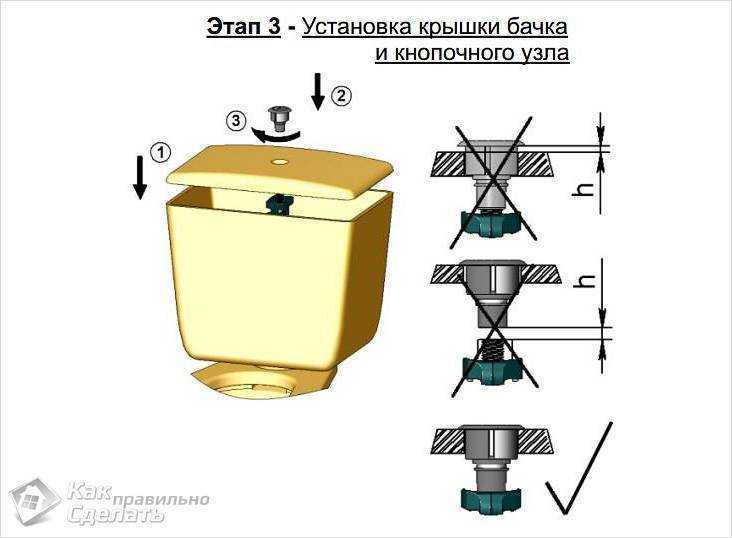

Третий этап – установка крышки бачка и кнопочного узла.

Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

Важно!

Зазор между крышкой и узлом должен составлять 1-7мм.

После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

Для этого:

• Отсоединяем тягу с трубы перелива
• Отжимаем фиксатор для свободного перемещения «стакана» по вертикали
• Регулируем положение механизма
• Устанавливаем трубку перелива на 2см выше уровня воды
• Фиксируем арматуру и подводим тягу.

Важно!

Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

Как отрегулировать слив унитаза: регулировка смыва, уровня воды бачка своими руками, видео-инструкция, фото

В статье мы обсудим слив унитаза — как отрегулировать его для уменьшения расхода воды при смыве; что делать, если бачок идет напроток; из-за чего унитаз может плохо смывать.К сожалению, все конструкции бачка и унитаза в рамках одной статьи мы рассмотреть не сможем; мы сосредоточим свое внимание на наиболее распространенной конструкции — отечественном нижнем бачке.Это не квантовая физика. Но подумать придется

Решение

Регулировка смыва унитаза в этом случае сводится к настройке количества воды в унитазе на тот момент, когда клапан перекрывает воду

Если рычаг латунный — просто подогните его. Приподняв и опустив поплавок, легко увидеть, при каком положении он перекрывает воду.

Если у вас более новый комплект арматуры и рычаг изготовлен из пластика — внимательно осмотрите его.Для позиционирования поплавка используется либо крепежный винт, позволяющий изменить изгиб рычага, либо простая пластиковая трещотка, фиксирующая поплавок в одном из положений.

Решение 2

1. Регулировка слива унитаза в этом случае может свестись к простой операции: добавим к груше любой груз. Повесим на нее сверху пару гаек, чугунную муфту или свинцовое грузило с отверстием по центру.
2. Альтернатива такому довеску — замена груши.

Решение

1. Перекрываем воду на бачок.
2. Поднимаем грушу и заглядываем под нее. Если видим посторонний предмет и можем его вытащить — прекрасно, регулировка бочка унитаза на этом заканчивается.
3. Если шланг или любой другой мусор виден, но недоступен для извлечения — ищем пинцет.

Наконец, если до источника наших бед все равно не добраться — увы, придется снимать бачок. Берем пассатижи и разводной ключ и раскручиваем болты между бачком и полочкой.

1. Если ваш бачок с отдельной полочкой, не являющейся частью унитаза — можно добраться до проблемного участка, сняв манжету между полочкой и бачком.

1. После того, как сливное устройство для бачка унитаза прочищено, а бачок собран — включите воду и убедитесь, что слив работает нормально и нигде нет течей. На этом регулировка смывного бачка унитаза закончена.

Дополнительные материалы и инструменты

Для установки унитаза нам понадобится кое-какое дополнительное оборудование и инструменты:

• Перфоратор с буром диаметром шесть-восемь миллиметров (в зависимости от дюбелей в комплекте). Нам нужно будет забуриться в перекрытие.
• Если планируется — сверло по кафелю чуть большего диаметра, чем бур. Если сразу начать работать перфоратором — есть большие шансы испортить плитку под унитазом и рядом с ним.
• Резиновая манжета — уплотнитель для выпуска унитаза сильно упростит ее соединение с канализацией и сделает демонтаж унитаза (если, конечно, возникнет необходимость) довольно легким мероприятием.
• Если вы ставите унитаз с прямым выпуском, а раструб канализации торчит из стены под косым углом — вместо манжеты вам понадобится . Ее длина и форма зависит от взаимного расположения унитаза и канализации.
• Силиконовый герметик обеспечит абсолютную герметичность стыка выпуска унитаза с канализацией. Манжета и гофра могут не прилегать к раструбу идеально; в первую очередь это касается чугунной канализации.
• Вам пригодится и немного цемента. Цементный раствор, заполнивший щели между основанием унитаза и кафелем, обеспечит большую площадь опоры унитазу и уменьшит вероятность того, что неравномерная нагрузка расколет основание.

Как установить новую арматуру

В комплекте с новой арматурой идет инструкция к эксплуатации. Первым делом, знакомимся с инструкцией.

• 1.Устанавливаем клапан, регулирующий заливку при помощи прокладок, переходников. Есть модели сантехники, у которых входной и заливной механизмы устанавливаются одновременно.
• 2.Арматуру можно вставить в бачок до установки унитаза, кладем прокладку на верхнюю поверхность системы слива и помещаем устройство в бачок, скрепляем гайками.
• 3.Для внутренних крепежных элементов используются прокладки из резины, для наружных – из пластика. Внутренние прокладки для герметизации можно смазать силиконовым герметиком. Старые прокладки заменяем после разборки устройства.
• 4.Если есть возможность, то прокладку, соединяющую бачок и чашу унитаза, тоже смазывают герметиком.
• 5.Элементы арматуры должны находиться от стенок сливной емкости на расстоянии не меньше пол сантиметра.
• 6.Закончив монтаж, бачок крепится к чаше унитаза.
• 7.Бачок закрыть крышкой, прикрутив сливную кнопку.
• 8.Подключить воду, произвести контрольный слив.

Типы и размеры смывных бачков унитазов.

Сливные или смывные бачки со спускной арматурой и поплавковыми клапанами к ним (ГОСТ21485.0-76…ГОСТ21485 5-76) предназначены для промывки унитазов.

Сливные бачки выпускают следующих типов:

1. Сливной бачок, устанавливаемый на унитазе с боковым или верхним пуском воды;
2. Сливной бачок низко располагаемый, средне располагаемый и высоко располагаемый с боковым пуском воды.
3. Поплавковые клапаны в сливных бачках можно устанавливать с правой или с левой стороны бачка.

Бачки изготовляют из керамики (фаянс, полуфарфор, фарфор), клапаны – из латуни и пластмасс. Прокладки и наполнительные трубки делают из резины.

Бачки должны поставляться в комплекте с поплавковыми клапанами, спускной и наполнительной арматурой, резиновыми прокладками между бачком и унитазом.

Бачки, устанавливаемые непосредственно на унитазе со съёмными полочками, должны быть смонтированы на полочках и упакованы отдельно от унитазов.

Сливные бачки делят на три условных группы по высоте расположения их к унитазу:

1. БН – низко располагаемые (полочные) смывные бачки – устанавливаемые на унитазах;
2. БС – средне располагаемые (навесные) смывные бачки – укрепляемые на стене через подводящую трубу на высоте не более 1-го метра;
3. БВ – высоко располагаемые (навесные) смывные бачки – укрепляемые на стене через подводящую трубу на высоте до 2-х метров.

Низко располагаемые и средне располагаемые смывные бачки устанавливают в жилых и общественных местах пользования туалетами.

Высоко располагаемые смывные бачки устанавливают в основном в общественных местах пользования туалетами.

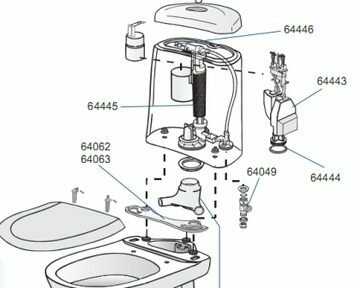

Низко располагаемые и средне располагаемые смывные бачки состоят из следующих деталей:

1. корпус (рис.1 поз.1) с крышкой (рис.1 поз.2);
2. спускной клапан (рис.1 поз.3);
3. поплавковый клапан (рис.1 поз.7);
4. спускная арматура (рис.1 поз.10-12).

Высоко располагаемые смывные бачки ( в жилищном строительстве не применяются сейчас) состоят из следующих деталей:

1. корпус с крышкой;
2. рычага, который одним концом соединён с гибким сифоном, а другой – со спускной рукояткой (цепочкой).

Т.к. в жилищном строительстве такие смывные бачки не применяют – схема высоко располагаемого смывного бачка не рассматривается.

Схема устройства сливного низко располагаемого полочного керамического бачка с верхним спуском воды показана на рис.1.

Схема устройства сливного полочного керамического бачка с верхним спуском воды.

1- корпус сливного бачка; 2- крышка бачка; 3- рычаг для спуска воды; 4- трубка подачи воды через поплавковый клапан; 5- полочка унитаза; 6- крепление бачка к полочке; 7- поплавковый клапан; 8- колено поплавка; 9- поплавок; 10- тяга седла; 11- направляющая седла; 12- седло; 13- крепление направляющей седла; 14- переливная трубка; 15- муфта зажима клапана с трубкой водопровода; 16- боковой подводящий трубопровод воды d=1/2″; 17- фиксирующая прокладка стыка унитаза с бачком.

Размеры отверстий в корпусе бачка для присоединения наполнительной арматуры к трубе водопровода обеспечивают возможность крепления труб Dy=15 мм и менее.

Сливной низко располагаемый (полочный) керамический бачок по ГОСТ21485.0-76 с боковым спуском воды по ТУ 21-28-10-71 (корпус), ТУ 21-РСФСР-377-73 (арматура) показан на рис.2.

Схема устройства сливного полочного керамического бачка с боковым спуском воды.

1- корпус сливного бачка; 2- крышка бачка; 3- рычаг (кнопка) для спуска воды; 4- трубка подачи воды через поплавковый клапан; 5- полочка унитаза; 6- крепление бачка к полочке; 7- поплавковый клапан; 8- колено поплавка; 9- поплавок; 10- вертикальный спускной клапан с седлом; 11- направляющее крепление седла; 12- седло; 13- крепление направляющей седла; 14- переливная трубка; 15- муфта зажима клапана с трубкой водопровода; 16- боковой подводящий трубопровод воды d=1/2″; 17- фиксирующая прокладка стыка унитаза с бачком.

Полезный объём бачков составляет не менее 6,0 л.

Установка арматуры

Установить механизм в смывной бачок может и непрофессионал. Изначально, следует ознакомиться с приложенной к комплекту инструкцией, пренебрегать ее изучением, право не стоит.

• Вначале проводится монтаж заливного клапана, для этого используются переходники и прокладки. У некоторых моделей унитаза заливной и входной клапаны монтируются одновременно.
• Систему можно установить в смывной бачок до полного монтажа унитаза, для этого поверх сливной системы положить резиновую прокладку. Поместить непосредственно механизм в смывной бачок, закрепить его гайкой.
• Весь крепеж, предназначенный для закрепления механизма, оснащается резиновыми прокладками внутри, пластиковыми – снаружи. Резиновые прокладки можно обработатьгерметиком. Желательно провести эту процедуру даже для новых мембран, прокладок. Замена вышедшей из строя прокладки, мембраны путем разборки – сборки устройства.
• Если унитаз не монолитного, то прокладку находящуюся между резервуаром и чаше, также обрабатывают герметиком.
• Части арматуры не должны касаться внутренних стенок резервуара, следует оставить зазор с 0,5см.
• По окончанию монтажа, смывной бачок устанавливается на унитаз.
• На резервуар установить крышку, прикрутить кнопку смыва.
• Подвести воду и протестировать слив.

Регулировка сливной системы и системы наполнения унитаза

Чаще всего регулировка арматуры требуется, если подтекает из сливной емкости. Если после смыва струйка воды просачивается из резервуара, то в ремонте нуждается механизм слива. Причиной может быть снижение эластичности груши, отвечающей за выпуск воды, тогда нужно менять весь унитаз. Если вода не прекращает течь в унитаз после того, как бачок наполнится, то в регулировке нуждается механизм наполнения. В данном случае виновниками неполадки будут поплавковый механизм либо шаровой клапан.

Если есть недочеты в процессе слива, надо отрегулировать устройство. Демонтируем тягу со сливной трубы, освобождаем подход к фиксатору сливной системы, чтобы поплавковый стакан двигался свободно. Изменяем положение устройства до нужного, не доходя до края бачка примерно пять сантиметров. Затем фиксируем, устанавливаем тягу, чтобы переливная трубка находилась в воде на уровне двух сантиметров.

Также можно отрегулировать высоту предохранительного механизма от перелива. Механизм находится в центре сливного устройства в виде маленькой трубочки. Поворачиваем трубку до нужного уровня, двигаем по часовой стрелке, если надо ослабляем гайку. Фиксируем положение трубочки поворотом в другую сторону.

Инструкция пошагово

Второй шаг – слив воды

Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

Установка арматуры сливного бачка унитаза

В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

Если арматура приобреталась отдельно от бачка, настраиваем ее.

Измеряем Расстояние от дна бачка до поверхности крышки

Линейка должна стоять на внутренней поверхности бачка!

В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

Присоединяем тяги так, чтоб был свободный ход рамки 3 мм.

Установка арматуры производится в три этапа.

Первый этап – установка клапанов

Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

То же самое делаем с наполнительным клапаном.

При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

Трубка гаситель должна присутствовать на клапане и не слететь во время установки!

Если клапан не помещается и ему мешает наполнительный клапан, то необходимо отпустить гайку (достаточно 1,5 оборота) и повернуть верхнюю часть клапана в нужном направлении, после чего гайка затягивается. Затем одевается косая шайба и крепежная гайка. Клапан выставляется в горизонтальном положении.

Важно! Убедитесь, чтобы клапана не касались друг друга и стенок бачка, и закрепите гайки. Второй этап – установка бачка

Второй этап – установка бачка

Второй этап – установка бачка

Третий этап – установка крышки бачка и кнопочного узла.

Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

Зазор между крышкой и узлом должен составлять 1-7мм.

После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

• Отсоединяем тягу с трубы перелива
• Отжимаем фиксатор для свободного перемещения «стакана» по вертикали
• Регулируем положение механизма
• Устанавливаем трубку перелива на 2см выше уровня воды
• Фиксируем арматуру и подводим тягу.

Важно!

Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

Источник

Регулировка водяного уровня

Необходимые инструменты для установки

Для установки унитаза Santeri компакт вам потребуются следующие инструменты:

• Отвертка (крестовая и/или плоская) для откручивания крепежных элементов;
• Разводной ключ для закручивания гайки;
• Нож или пассатижи для обрезания лишних деталей (например, пластиковых зажимов);
• Измерительная лента для определения необходимых размеров и расстояний;
• Прокладки (резиновые или силиконовые) для герметизации соединений;
• Уровень для проверки горизонтальности и вертикальности установки.

Обязательно убедитесь, что вы располагаете всеми необходимыми инструментами перед началом установки унитаза. Также рекомендуется проверить наличие комплектующих, входящих в состав унитаза Santeri компакт, и убедиться в их соответствии установочным требованиям производителя.

Установка

Итак, вы распечатали коробку и достали содержимое.

2. Бачок унитаза

4. Запорная арматура (поплавок)

5. Винты крепления бачка

6. Сливная арматура

Так же в комплекте имеется комплект метрики (дюбель и саморез со шляпкой) для крепления чаши к полу и унитазная крышка. Условно разделим этапы работы на сборку сливного бачка и на монтаж бачка на чаше. Для примера возьмём компакт Lotus, фирмы Colombo.

Бачок на своё дне имеет отверстия. Каждый слот отвечает своей позиции

На сливное отверстие устанавливается сливная арматура (6).

Отверстие подачи, предусматривает установку запорной арматуры (4), а отверстие креплений, соответственно использование их для монтажа бачка на чаше с помощью винтов (5).

Но обо всём по порядку. Сливная арматура, представляет собой механизм, который обеспечивает слив воды. Так же она позволяет регулировать максимальное количество сливаемой воды за одно нажатие и вмещает в себя аварийную систему перелива, которая в случай чрезмерного наполнения бачка, например, из-за поломки поплавка, сливает лишнее в чашу. Понимание работы и строение арматуры, поможет обеспечить быструю установку и отстройку системы, а также провести при необходимости ремонт.

В зависимости от размещения элементов арматуры относительно самого бачка, вся система состоит из: верхней, основной и нижней части

1. Нажимная кнопка (верхняя часть, размещается в крышке бачка)

2. Нажимной стержень

4. Нажимной механизм

5. Труба перелива

6. Стержень регуляции слива воды

8. Запорное кольцо

9. Гнездо клапана (нижняя часть, размещается в дне бачка и служит «платформой» для всей арматуры)

Соберём нижнюю часть, это уже даст возможность монтировать бачок на чаше.

Гнездо клапана (9), выглядит так:

Как видно из рисунка, необходимо вставить резьбу в сливное отверстие и зажать снизу гайкой. При этом прокладка должна находится в середине бачка. Часто даже мастера путают эту прокладку с той, которая находится между бачком и унитазом. Но их надо различать. Зажимать гайку надо до тех пор, пока прокладка (выполненная из поролона), полностью не сплющится. Так же стоит смотреть за тем, чтоб не передавить гайку, иначе может возникнуть микротрещина, которая будет давать течь.

Необходимо отметить, что надо быть осторожным, чтоб не сточить грани пластиковой гайки, если используются инструменты. Может возникнуть ситуация, когда слизав грани, будет просто не за что зацепиться, чтоб дожать гайку.

Закрутили, проверили, клапан держится и не проворачивается в отверстии. Теперь можно монтировать бачок. Для этого поставим прокладку (3) в паз на чаше и поставим бачок на место, так чтоб отверстия в бачке совпадали с отверстиями на чаше.

Не лишним будет напомнить, что необходимо бачок ставить лицевой стороной, часто при установке это путается, особенно если это не новый, а снимался старый бачок. Отверстия совпадут в любом случае, но внешний вид и остальные элементы не будут соответствовать, а обнаружите вы это когда скрутите всё винтами.

Берём винты крепления (5), вставляем в отверстия,

далее фиксируем конусную прокладку в отверстие, с помощью прокладки и гайки, после чего пропускаем винты сквозь чашу унитаза и скручиваем всё вместе с помощью пластиковой гайки, как на рисунке.

Внимание, поскольку сила закручивания винта крепления достаточно большая, следует два винта подкручивать одновременно, чтоб избежать перекоса, иначе бачок может лопнуть!

Демонтажные работы

При замене некоторых деталей не обойтись без демонтажа самого бачка. При этом оказывается важным не только конструкция «внутренностей» устройства, но и подводка воды.

Различают модели с нижней подводкой воды и с боковой. Разница невелика. В первом случае отверстие для подключения водопроводного шланга находится на дне резервуара. При его открытии жидкость не падает струей, а постепенно заполняет емкость. Это самый тихий вариант бачка.

При боковом подключении отверстие для последнего располагается сбоку. Когда клапан открывается, жидкость стекает по корпусу или бьет струей.

Демонтаж бачка с нижней подводкой

Если нужно снять бачок, действуют по такой инструкции.

1. Перекрывают подачу воды и полностью опорожняют резервуар.
2. Снимают кнопку – отворачивают против часовой стрелки. В некоторых моделях кнопка закрепляется на крышке и снимется вместе с ней. В штоковом устройстве нужно сначала приподнять набалдашник, а затем вывинтить накладку, закрывающую отверстие.
3. Разбирают колонку. Верхнюю часть отворачивают на 90 градусов и снимают после щелчка. Нижняя остается внутри.
4. Вычерпывают остатки воды со дна и осушают емкость.
5. Откручивают крепежные гайки, которые удерживают бачок на полочке.
6. Приподнимают емкость и ставят на унитаз.

Если предстоит замена заливных клапанов, гибкий шланг отсоединяют. Если не удалось вычерпать воду, при снятии выпускного клапана она будет выливаться. Под отверстие ставят емкость для сбора жидкости.

В последнюю очередь откручивают гайку, которая удерживает нижнюю часть колонны и гайку клапана. Затем нужно снять арматуру сливного бачка.

При капитальной очистке унитаза алгоритм действий такой же.

Демонтаж конструкции с боковым подводом

Разборка конструкции выполняется по такому же принципу. Разница состоит в том, что снять водопроводный шланг, если он закрепляется сбоку, проще. Причем для замены многих элементов его даже снимать не нужно: шланг гибкий и достаточно длинный, снятый бачок вместе с ним можно поставить на унитаз.

Заключение

Если какие-то этапы сборки остались для вас непонятными — в интернете несложно найти видео с процессом сборки бачков разных производителей. Это как раз тот случай, когда один раз увидеть лучше, чем сто раз услышать. Удачи!

Воротынская сантехника привлекает, прежде всего, практичных потребителей. Унитаз «Сантери» отличается уникальностью керамической глазури, которая придает совершенно гладкий вид изделию, и приемлемой ценой.

Чтобы не ошибиться с выбором и приобрести достойный экземпляр, удовлетворяющий по всем параметрам, необходимо разобрать свойства основных моделей и изучить отзывы.
