Как настроить оверлок мкб 1: подробный гайд для начинающих

Основные правила настройки

Принцип регулирования не зависит от того, тайваньский, японский или китайский у вас оверлок, так как регуляторы натяжения нитей у них вынесены на наружную сторону корпуса машины. Как правило, их 4, по числу нитей, участвующих в процессе обмётывания. Все регуляторы имеют шкалу степени натяжения от 0 до 9.

Для каждого вида ткани перед началом работы требуется настроить оверлок.

Но не стоит сразу же начинать обрабатывать само изделие. Предварительно проверьте качество обмёточного шва на лоскуте ткани и, если процесс прошёл нормально, можно начинать работу.

Степень натяжения нити регламентируется следующим образом:

от 2 до 3 – слабое натяжение;
от 3 до 5 – средняя сила натяжения;
от 5 до 7 – сильное натяжение.

Важным условием для качественной обмётки материала является и толщина нити, причём важно, чтобы все 4 нити были одного вида и толщины. Ещё одним условием для получения ровной обмёточной строчки станет правильный подбор номера толщины иглы, соответствующий плотности обрабатываемой ткани

Обычно для каждого оверлока в инструкции по эксплуатации производитель указывает марку игл и их рекомендуемые номера.

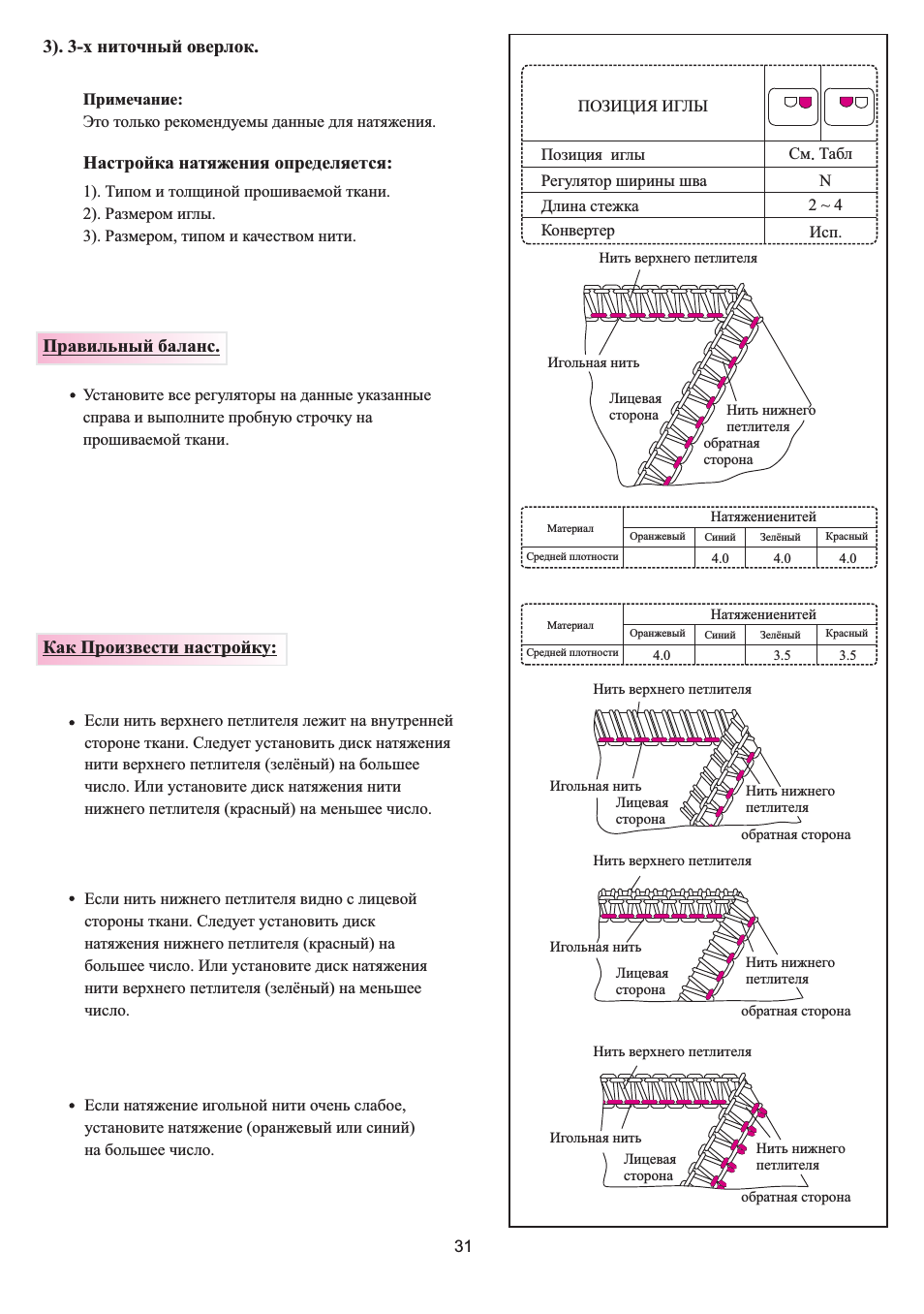

Натяжение нитки

Каждый регулятор натяжения выполняет свою функцию, на оверлоке они окрашены в определённый цвет. Функция их заключается в следующем:

первый регулятор – отвечает за натяжение нити левой иглы машины;
второй регулятор – отвечает за натяжение нити правой иглы;
третий регулятор – натягивает нить верхнего петлителя;
четвёртый регулятор – натягивает нить нижнего петлителя.

При настройке используем кусок такни в качестве опытного образца и внимательно осматривает качество строчки. Осмотр и необходимую регулировку делаем в следующей последовательности.

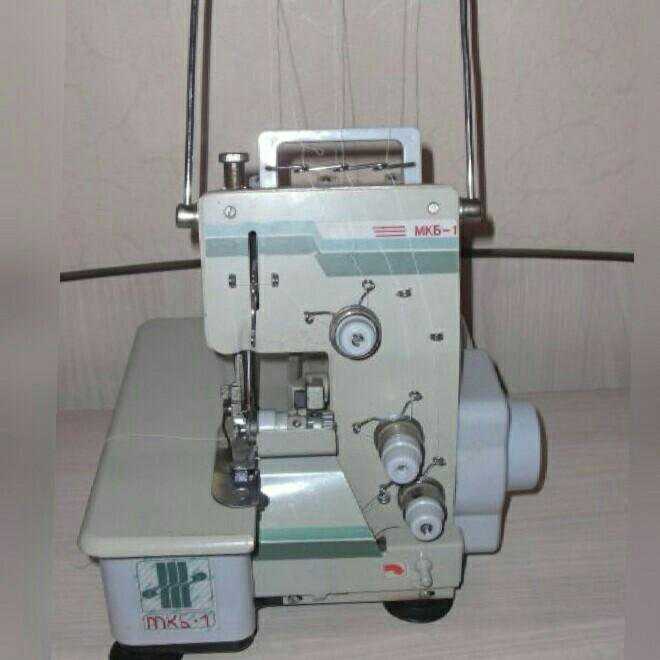

Оверлок МКБ 1: пошаговая настройка для новичков

Шаг 1: Подготовка машины. Перед началом настройки убедитесь, что оверлок МКБ 1 правильно установлена на столе и подключена к источнику питания. Также убедитесь, что все необходимые аксессуары и инструменты для работы с машиной под рукой.

Шаг 2: Наведение нитей. Определите, сколько нитей необходимо для вашей модели оверлока МКБ 1 и наведите их в соответствующих направлениях. Обычно требуется 4 нити: 2 для верхней петли и 2 для нижней петли. Убедитесь, что нити правильно натянуты и проходят через все направляющие и ролики.

Шаг 3: Выбор альфа-канала. Оверлок МКБ 1 позволяет выбирать разные каналы для сшивания тканей. Рекомендуется выбрать альфа-канал, который наиболее подходит для вашей основной ткани.

Шаг 4: Настройка длины стежка. Определите, какую длину стежка вы хотите получить и настройте ее на оверлоке МКБ 1. Обычно рекомендуется выбрать среднюю длину стежка, чтобы получить ровные и красивые швы.

Шаг 5: Настройка дифференциала. Дифференциал позволяет контролировать скорость подачи ткани под иглой

Это важно при обработке тканей разной плотности и эластичности. Настройте дифференциал на оверлоке МКБ 1 в соответствии с вашими потребностями

Шаг 6: Тестовый прошивной образец. Перед тем как начать шить реальные изделия, рекомендуется выполнить тестовый прошивной образец на отходах ткани. Это поможет вам проверить настройки оверлока МКБ 1 и внести корректировки, если это необходимо.

Шаг 7: Начало шитья. После настройки и проверки машины вы готовы начать шитье на оверлоке МКБ 1. Помните, что практика делает идеальным, поэтому не бойтесь экспериментировать с различными материалами и настройками для достижения лучшего результата.

Пользуйтесь этим пошаговым руководством, чтобы настроить оверлок МКБ 1 и начать создавать профессиональные швы и края. С практикой вы станете более уверенными в работе с этой машиной и сможете раскрыть всю ее потенциальную функциональность. Удачи в ваших швейных проектах!

Подбор ниток для оверлока

Оверлок 51 класса может работать на любых нитках. В этом его еще одна особенность и преимущество. Даже старинные, сохранившиеся еще с советских времен бобины х/б ниток ему нипочем. У нас есть целый ящик таких ниток (подарил один заказчик) и вот половину ящика наш старенький оверлок 51 класса уже переработал.
Но все же, большие конусные бобины 35 номера он «любит» больше. Отлично работает на нитках типа «Идеал» и других марках, намотанных на маленьких катушках. Только желательно, на все петлители и иглу ставить нитки одного типа и толщины, хотя и не обязательно. Достаточно лишь подрегулировать строчку натяжителем нити. Каждая разновидность нитки имеет свое «сопротивление» и поэтому, обязательно нужно регулировать натяжение каждой из них отдельно.
Неправильное натяжение каждой нитки в отдельности иногда становится причиной появления пропусков, не говоря про внешний вид строчки.

Современный четырехниточный оверлок.

Распошивальная машина Merrylock 009
В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057
Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

Профилактический ремонт, настройка оверлоков своими руками
Настроить оверлок можно и даже нужно уметь самостоятельно. Ремонт оверлоку нужен только в тех случаях, когда происходит «сбой» работы некоторых узлов. В основном, все неполадки оверлока «лежат на поверхности». Неправильно подобранные нитки, тупая иголка, неправильно отрегулированное натяжение ниток и т.д.

Как выбрать швейную машину
Решите, какие операции обязательно должна выполнять ваша швейная машина. Если вы шьете одежду, то операция по изготовлению петли обязательно должна быть у вашей машинки. Эта операция имеется почти у всех машинок, отличие лишь в том, в каком режиме она их выполняет: автоматический, полуавтоматический и ручной.

Оверлок ВОМЗ 151-4Д
Оверлок 51 класса, оверлок ВОМЗ, «Прима» — это оверлоки, которые частенько приходится настраивать. В этой статье имеется схема регулировки петлителей для оверлока ВОМЗ. Ее можно использовать и для регулировки петлителей других марок оверлоков, правда, только как общее представление о том, как взаимодействуют петлители оверлока.

Устройство и инструкция оверлока Прима
Бытовой оверлок Прима в зависимости от модели выполняет трех или четырехниточный шов. Устройство, инструкция оверлока Прима, уход и ремонт.

urist-consultant.ru

Если стежки петлителей переплетаются на одной из сторон ткани, то скорее всего натяжение слишком велико именно на этой стороне. Достаточно пропустить одно крепление и строчка будет неравномерной. Тогда, только взглянув на строчку, вы сразу поймете какую нитку нужно подтянуть, а какую ослабить.Чаще всего же, при появлении плохой строчки начинается беспорядочное вращение всех ручек подряд, сбивая полностью настройку натяжителей.

В результате оверлок начинает делать пропуски, а иногда и обрывать нитку.И еще, изучив, как образуется обметочный шов, вы избавитесь от иллюзии, что швейная машинка может выполнять обметочный шов. Швейная машина может только имитировать строчку оверлока, поскольку у нее совершенно иной принцип образования стежка.

В некоторых инструкциях предусматривается регулировка петлителей, и даются параметры их установки по отношению к иглам на случай сбоя этих зазоров или при замене петлителей.

Внимание Чтобы добиться оптимального натяжения нити оверлока своими руками, необходимо правильно выставить соответствующий регулятор на корпусе устройства:

слабое натяжение обеспечивается при выставленном значении от двух до трех;
среднего натяжения можно добиться, выставив регулятор на отметку от четырех до пяти;
для сильного натяжения выбирают положение от шести до семи.

Важно помнить, что все регуляторы должны быть выставлены на одно значение, а все нити, заправленные в них, одинаковы по номеру и структуре. Разные значения предназначены для различных тканей

Не рекомендуется сшивать тонкие материалы на режиме, предназначенном для толстых. Размер стежка и среза Устанавливать ширину и длину стежка необходимо для улучшения качества получаемой строчки. Неправильно отрегулировано натяжение ниток.Ткань сморщивается.

Натяжение нити слишком большое. При шитье тонких и легких тканей натяжение ниток следует ослаблять.

Нитка заправлена неправильно или запуталась. 7

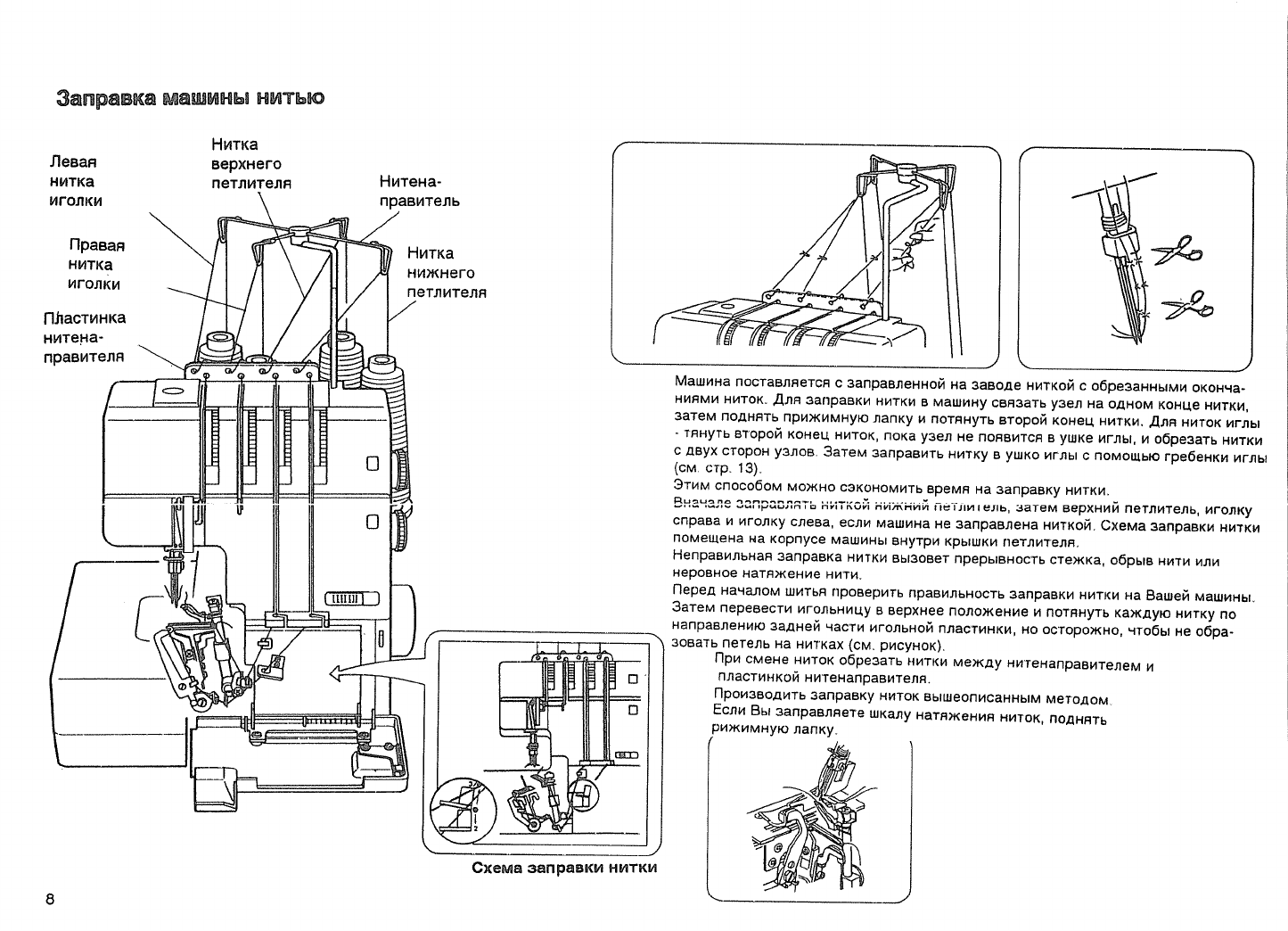

Заправка ниток оверлока Важно уметь правильно заправить оверлок. Правильная заправка ниток является основным условием нормальной работы оверлока

Для заправки оверлока используют пинцет. Невозможно дать общую, универсальную схему заправки оверлока разных моделей.

У каждого из них имеются свои небольшие особенности. Как правило, усилие давления лапки на ткань не следует изменять, если в этом нет явной необходимости.Сломалась игла оверлока.

Игла погнулась, или затупилась; неправильно установлена игла; ткань тянут рукой.Обрыв нити. Внимательно следите за этим, ведь при неверном выборе вы рискуете создать излишнее натяжение и спровоцировать переплетение лишь на одной стороне материи. Мастеру, выполняющему ремонт оверлоков, приходится опытным путем доводить их до нужного значения, поэтому этот вид ремонта рекомендуется делать профессионалу.

Все наши рекомендации в разделе ремонт оверлоков обобщенные, универсальные и подойдут к любой модели оверлока, однако не забывайте внимательно прочитать инструкцию к вашей модели, где можно найти информацию по настройке, смазке, выбору типа иглы и другое.

Правильная заправка игольной нитки

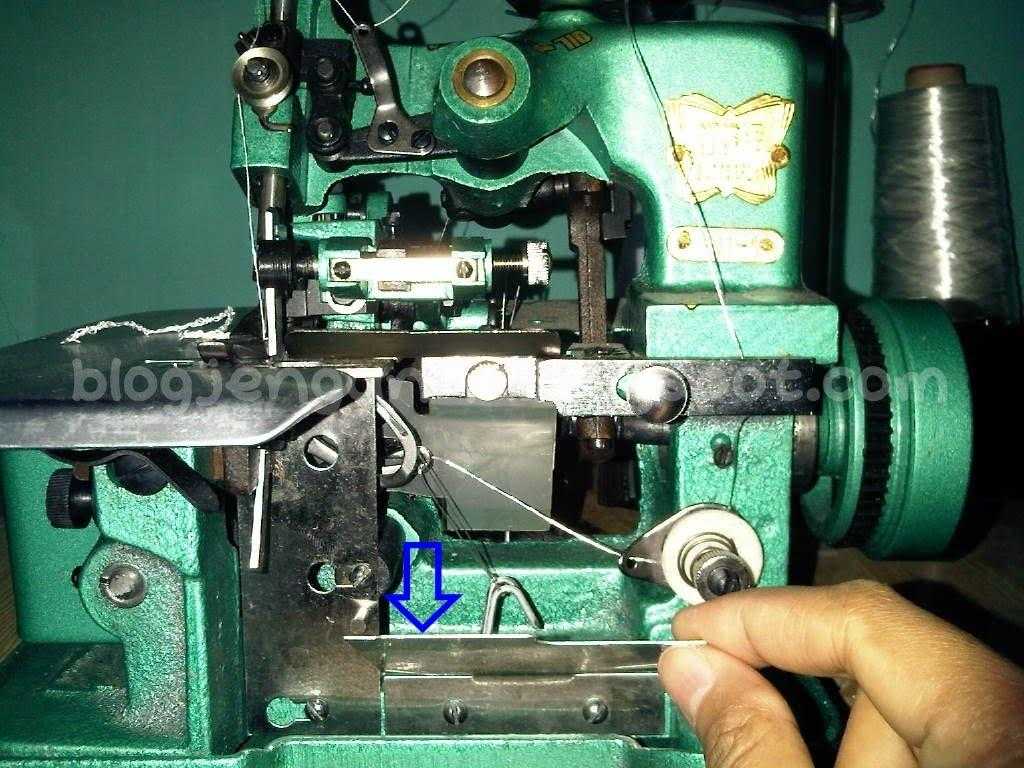

Заправка оверлока 51 класса – это очень важный процесс. Именно от него и будет зависеть правильность работы агрегата. Если вы планируете использовать для работы трехниточный обметывающий стежок, тогда выполните несколько действий в представленном ниже порядке:

Возьмите нитку с бобины или с катушки, находящуюся на катушечной стойке, и для начала проведите ее через два задних отверстия в специальной пластинке для направления нитей.
Теперь ведите ее на себя на этой же пластине, но под шайбы регулятора.
Дальше проведите нитку через глазок заднего рожка на себя на этой же пластинке.
Теперь начинайте работать с левой стороны. Ведите нитку к глазку второго рожка от нитеоттягивателя.
Проведите нить в левую сторону к игловодителю.
Вставьте нитку в игольное ушко прямо перед собой, оставляя при этом около пяти сантиметров под самой лапкой.

Характеристики

Оверлок 51-го класса – профессиональное швейное оборудование, которое можно использовать как для личных нужд, так и в небольших швейных мастерских. На протяжении многих лет данный прибор остается востребованным при обработке изделий. Примитивная конструкция не дает возможности обметывать современные виды тканей, но оборудование является незаменимым во время пошива изделий из грубых и прочных видов. Данное швейное приспособление является более надежным и долговечным, чем китайский аналог. Для качественного выполнения работ производители предусмотрели в данном устройстве следующие функции:

регулировка натяжения нитей;
изменение давления прижимной лапки на ткань;
корректировка расстояния между игольными проколами.

Функциональные задачи оверлока 51 класса и 51-А класса – обработка краев трикотажных, бельевых и плательных изделий с помощью 2 и 3 ниточного цепного шва. Длина стежка находится в диапазоне от 0,3 см до 0,6 см. Максимальная толщина обрабатываемого материала составляет 3 мм. Оптимальная марка иглы – 0029, номер 60-70.

Данный прибор оснащен механизмом иглы и двумя петлителями. Если заменить правый петлитель ширителем, то можно пользоваться только двумя нитями. Для обметывания трикотажных изделий лучше отдать предпочтение оверлоку 51-А класса, который обладает дифференцированным механизмом перемещения полотна. Благодаря большему перемещению передней платки достигается эффект растягивания материала, что позволяет сделать швы более эластичными и тянущимися.

Отличительная особенность – наличие централизованной фитильной смазки движущихся частей, которые расположены под платформой швейного оборудования. Для бесперебойного смазывания всех элементов необходимо регулярно проверять наличие в картере смазывающего раствора. Для смазывания всех остальных элементов необходимо использовать емкость с длинным носиком. В случае постоянного использования прибора специалисты рекомендуют проводить данное мероприятие не реже 1 раза в 30 дней. Для бесперебойной работы устройства смазывать необходимо все соприкасающиеся детали, а в процессе работы надо постоянно их проворачивать.

Установка ножей оверлока 51 класса

Притупившиеся ножи «рвут» край ткани, а не обрезают, что часто становится причиной появления большинства дефектов строчки. К сожалению, заточить ножи самостоятельно вы не сможете. Зато, используя эту инструкцию, вы сможете их снять и поставить обратно. Затачивать ножи нужно на специальном станке с фиксацией угла заточки. Обратитесь к мастерам, изготавливающим ключи, у них есть такие станки, но учтите, что не все возьмутся заточить ножи для оверлока.

Общие рекомендации по установке ножей.
Нижний нож должен быть на одном уровне с игольной пластиной. Верхний нож должен всей режущей кромкой плотно прижиматься к нижнему ножу и опускаться (заходить) за кромку нижнего ножа на 1,0 -1,5 мм, не более.
На всякий случай мы приводим фрагменты заводской инструкции. С пятой попытки уже будет легче понять ее.

Обрезку кромки сшиваемых тканей производят двумя ножами: верхним подвижным ножом 4, смонтированным на качающемся рычаге ножа 7, и нижним 11, который закреплен в колодке 12 на корпусе машины. Положение верхнего ножа 4 устанавливают в зависимости от ширины обметки.
Верхний нож закреплен в держателе 5, который может переставляться в ушках рычага 7. Для перемещения ножа необходимо открепить отверткой винт 6 хомутика 10 на держателе 9 и передвинуть держатель в ту или другую сторону, в зависимости от ширины обметки.
Для обеспечения нормальной обрезки материала верхний нож 4 своей плоскостью должен плотно, без ощутимого зазора, прилегать к плоскости нижнего ножа 11. После того как верхний нож 4 будет установлен в соответствии с необходимой шириной обметки, к нему подводят нижний нож 11, производят это перемещение колодки 12 посредством нижнего винта 14 с круглой накатной готовкой. Передний винт 13 на корпусе, закрепляющий колодку, предварительно освобождают отверткой.
И нижний, и верхний нож может регулироваться также в вертикальном направлении после освобождения закрепляющих винтов: 8 для верхнего и 1 для нижнего ножа.
Нижний нож устанавливают в колодке таким образом, чтобы его режущая кромка находилась на уровне игольной пластинки оверлога. Верхний нож устанавливают так, чтобы его режущая кромка перекрывала режущую кромку нижнего ножа приблизительно на 1 мм. При изменении ширины обметки на оверлоке 51 класса, приходится регулировать и положение пластинки 2 на нажимной лапке, освободив предварительно закрепляющий винт 3.
См. также Как заменить и заточить ножи оверлока.

Подробная инструкция по настройке оверлока МКБ 1

1. Подготовьте оверлок и рабочее место. Убедитесь, что оверлок подключен к источнику питания, а его ножевой вал находится в нейтральном положении. Раскройте рабочую поверхность и убедитесь, что ничего не мешает свободному доступу к оверлоку.

2. Проверьте настройки оверлока. Убедитесь, что все рычаги и ручки на оверлоке находятся в исходном положении. Проверьте натяжение нитей на оверлоке и убедитесь, что они правильно накачаны на шпули.

3. Подготовьте ткань. Поставьте на плоскую поверхность позади оверлока ткань, которую вы собираетесь обрабатывать. Разгладьте ткань и уложите ее так, чтобы она была аккуратно выровнена и ровно стояла перед оверлоком.

4. Начните настройку оверлока. Включите оверлок и установите необходимые параметры (тип стежка, длину стежка и т. д.) на панели управления оверлока. Следуйте инструкциям в руководстве пользователя оверлока МКБ 1, чтобы правильно настроить все параметры.

5. Запустите оверлок. Перед тем как начать обработку ткани, убедитесь, что все параметры оверлока правильно настроены. Запустите оверлок и проведите несколько тестовых стежков на оверлоке МКБ 1. Убедитесь, что они выглядят аккуратно и безупречно.

6. Продолжайте настройку. Если тестовые стежки имеют неудовлетворительный вид, проверьте настройки оверлока и внесите необходимые изменения. Проводите несколько тестовых стежков, пока не получите желаемый результат.

7. Начните обработку ткани. Когда все настройки оверлока МКБ 1 выполнены правильно, начинайте обрабатывать ткань. Проводите ткань через оверлок, удерживая ее аккуратно и безопасно. Постепенно двигайтесь вдоль края ткани, обрабатывая ее стежками оверлока.

8. Проверьте и закрепите стежки. После того, как ткань обработана оверлоком, проверьте стежки на прочность и аккуратность. Закрепите стежки по желанию, используя специальные методы закрепления оверлока.

9. Завершите работу. Когда вы закончили обработку ткани, выключите оверлок и аккуратно уберите его со стола. Убедитесь, что ножевой вал оверлока находится в нейтральном положении, а все нити и аксессуары безопасно упакованы и хранятся в соответствующем месте.

Следуя этой подробной инструкции, вы сможете настроить оверлок МКБ 1 и начать успешно обрабатывать ткани. Практикуйтесь и не бойтесь экспериментировать с разными настройками, чтобы достичь наилучших результатов.

RUplus

Установка держателей ножей. Как сшить женские и мужские брюки.4 часа назадКак правильно заправить нитки в китайский оверлок? Надо один раз увидеть и все станет понятно.Как изначально выставить регуляторы натяжения нитей, где должны находиться узелки на строчке и какая должн.7 часов назадПоради механіка — секрети поломок оверлока. Як уникнути поломок? Я розкажу про секрети ремонту оверлоков.

Переглянувши відео .Год назадВ этом уроке покажу, как заправить и настроить оверлок.

Это не сложно если делать все не спеша.

Кто хочет.8 часов назадВидео инструкция к 3х ниточному краеобметочному оверлоку 51 класса: GN1-1D, GN1-2D, GN1-113D.

Подробно засняты: .4 часа назадПо просьбе подписчиков, как заправить оверлок!!! Спасибо за просмотр!!!18 часов назадwww.lenremont.ru/category/appliances/sewing_machine/sewing_machine.htm.Час назадПРО ОВЕРЛОКИ ОТ ТИМОФЕЕВА АЛЕКСАНДРА ВСЕ ОБУЧАЮЩИЕ ВИДЕОКУРСЫ ШКОЛЫ ШИТЬЯ ТИМОФЕЕВЫХ .17 часов назадПодарили мне «старичка» оверлок.

Машина краеобметочная бытовая Крош-1. Вот решил его выставить на общее обоз.15 часов назадЧем отличается дух ниточный оверлок, от трёх ниточного. Заправляем петлитель и игольную нитку.

Проверяем.18 часов назадПоказан основной принцип заточки ножей, на оверлоках. Правильная установка нижнего и верхнего ножей.

Видео.Год назадРегулируем натяжение нити на оверлоке 51 класса ВК vk.com/club_ya_zenshina FB .7 месяцев назадЗдравствуйте, уверенна ,что для большинства зрителей,это видео будет познавательным !

Благодаря умению.7 часов назадУстанавливаем и регулируем петлители, для правильного петлеобразования. Они должны быть как можно ближе,. Язык: Русский Страна: Россия Безопасный режим: Вкл.

yurburo61.ru

Внимание Практически все оверлоки, кроме старой модели промышленного оверлока 51 класса, очень чувствительны к натяжению нитей, и при переходе на другие по толщине и качеству нитки, приходится регулировать натяжители. Именно это и является самой распространенной причиной некачественной работы оверлока

Именно это и является самой распространенной причиной некачественной работы оверлока.

Но есть и другие причины, давайте рассмотрим их. Как правильно смазать оверлокИногда, нужно снять крышки оверлока и смазать все трущиеся детали находящиеся внутри корпуса.

Какой купить оверлокСовременные 3-х, 4-х ниточные оверлоки, даже самых недорогих моделей, достаточно качественно обметывают ткани.

Многие из них имеют множество дополнительных возможностей, позволяющих выполнять 2-х ниточный обметочный шов, имитацию плоского шва, отключение одной иглы и т.д.

Ремонт оверлока подобных моделей не потребуется, если соблюдать требования инструкции по эксплуатации.

Нитки швейные, какие лучше?Заправка оверлока должна производиться точно по схеме, прилагаемой в инструкции.

Иногда схема заправки оверлока может быть нанесена на наклейке одной из крышки оверлока. Если вам неудобно постоянно заглядывать в инструкцию, нарисуйте сами небольшую схему и укрепите ее на одной из стенок. Как правило, усилие давления лапки на ткань не следует изменять, если в этом нет явной необходимости.Сломалась игла оверлока.

Игла погнулась, или затупилась; неправильно установлена игла; ткань тянут рукой.Обрыв нити. Внимательно заправляйте нитки, особенно в петлители. В некоторых моделях оверлоков заправка в петлители довольно сложная процедура, и без специально изогнутого пинцета не обойтись.

Обязательно нужно вставлять нитку во все указанные в схеме места ее крепления.Нитка запуталась. Проверьте катушку. Иногда, виток нитки может соскочить с катушки и зацепится за деталь корпуса.

Проверьте нитенаправители и весь путь прохождения нитки.

Слишком сильное натяжение ниток — это одна из причин обрыва. Использование другого типа игл (см.

Для смазки можно использовать медицинский шприц. Он намного удобнее и экономичнее стандартной масленки.

Длинной иглой всегда можно «подлезть» в труднодоступные места, и значительно уменьшается расход масла.

Лишнее масло в районе иглы может испортить обрабатываемую ткань.

Старайтесь аккуратней смазывать узлы, имеющие контакт с изделием. В инструкции оверлока приводится схема смазки, но можно использовать простое правило — смазывать любые доступные места, где есть трение металлических частей, даже если они не указаны заводом в инструкции.Чтобы тщательно смазать все узлы оверлока, иногда необходимо снять защитные крышки корпуса.

Чтобы изменить ширину обметочной строчки, надо ослабить винт крепления колодочки, на которой закреплен неподвижный нож.

При смещении ее вправо строчка будет шире, влево — ширина уменьшится.

Инструкция по настройке

В связи с отсутствием специалистов по ремонту и настройке данного типа оверлока, а также высокой стоимостью работ, цена которых часто превышает стоимость самого оборудования, владельцы данных приборов вынуждены осуществлять полное его обслуживание своими руками. Проводить данные виды работ надо только в строгом соответствии с инструкциями производителей.

Поломка данного типа оборудования – очень редкое явление. Все узлы и механизмы обладают повышенной крепостью и не способны самостоятельно выйти из строя. Большая часть поломок связана с некорректным обращением с оверлоком при проведении швейных или настроечных работ.

Важнейший вектор при регулировке устройства – месторасположение левого металлического крючка. В процессе заглубления острия иглы до максимального нижнего уровня оно должно стать в крайнюю левую позицию, а конец металлического крючка должен быть удален от стержня иглы на расстоянии 0,5 см. Подняв иглу выше на 0,3 см от уровня ушка, должен образовываться загиб. Расстояние между левым петлителем и иглой не должно превышать 0,05 см. Для настройки зазора необходимо использовать шуруп крепежа левого петлителя, в процессе подкручивания которого надо перевернуть его в момент приближения к остроконечной игле. Запрещается сильно затягивать крепеж или оставлять его в расслабленном положении. После окончания настройки необходимо зафиксировать результат.

Конец крючка справа проходит по углублению с внутреннего бортика крючка слева, плотно располагаясь возле его отверстия и бритвы одновременно. Проверить правильность расположения деталей можно с помощью проведенной виртуальной продольной полосы. Конец крючка справа должен быть ниже отверстия крючка слева и зазор между лезвиями обеих петлителей должен быть не более 0,16 см. Завершающий этап настройки – снятие иглой петли с правого петлителя.

При прохождении иглы в петлю правого петлителя расстояние между иглой и лезвием петлителя не должно превышать 0,16 см, а промежуток между глазком правого петлителя и острием иглы должно составлять 0,6 см.

Отличительная особенность правого петлителя – отсутствие регулировочного шурупа, с помощью которого можно было бы корректировать его месторасположение. Процесс регулировки заключается в механическом подгибании устройства до необходимого положения.
