Как подключить приставку на 20 каналов к телевизору

Подходит ли старый телевизор для цифрового вещания

При аналоговом транслировании каждый канал передавал сигнал на своей частоте. Цифровое эфирное телевидение работает на другом принципе. На одной частоте можно разместить много каналов (20 и более).

Новый формат имеет высокое качество сигнала, свободен от любых искажений.

Передача ведется разными потоками. Помехи подавляют на всех промежутках следования сигнала.

Была специально разработана приставка-ресивер, которая подсоединяется телевизору пользователя, обеспечивает отличное вещание, независимо от погоды. Прием «цифры» можно вести на старых ТВ аппаратах (с кинескопом) и новых моделях. Просто подключение к приставке делают по-разному. Для бесплатного цифрового сигнала подойдет любой телевизор (даже ламповый), главное, чтобы мог принимать дециметровые волны (ДМВ), так как вещание ведется в этом диапазоне.

Владельцам старых телевизоров новый формат открыл ряд сервисов, которые ранее были недоступны:

• просмотр большого количества каналов, их переключение пультом (на ламповых, черно-белых моделях);
• многоязычность;
• вход в меню пользователя, настройка.

Как настроить каналы на приставке

Самый простой способ поиска трансляций — автоматический. В нем приставка просканирует всю полосу частотного диапазона и отыщет каждый канал в оптимальном качестве. В общем случае, делается это следующим образом:

• вызывается экранное меню приставки нажатием соответствующей кнопки на пульте ДУ;
• выбирается блок Настроек;
• устанавливаются значения региона в Россия, а стандарта вещания в DVB T2;
• выделяется кнопка начала поиска и нажимается кнопка ОК на пульте.

Автоматическое сканирование всей полосы частот займет достаточно длительной время. По его окончании приставка сформирует список каналов. В зависимости от модели, его можно сразу сохранить или сначала отсортировать трансляции в порядке убывания интересности или любом удобном для пользователя.

Необходимое оборудование

Постепенный переход с аналогового на цифровое эфирное вещание происходит на всей территории России. Некоторые каналы всё ещё можно будет просматривать с помощью встроенных в телевизор тюнеров, декодирующих аналоговый сигнал. Но принимать большее количество стабильно транслируемых телевизионных каналов с улучшенными параметрами видео- и аудиосигналов получится, лишь перейдя на новый стандарт DVB-T2.

Что уже есть: стандартная комплектация

Большинство современных телевизоров известных компаний-производителей электроники имеют встроенный тюнер DVB-T2. Информацию об этом можно всегда найти в инструкции к имеющемуся телевизионному приёмнику.

Для более ранних моделей и телевизоров старого образца для приёма сигнала в цифровом формате придётся приобрести приставку (ресивер) DVB-T2, которых в настоящее время имеется большое разнообразие. Отличаются они не только внешним видом, материалом корпуса и комплектацией, но также процессором и непосредственно функциональностью самого тюнера.

Стандартная модель ресивера обычно имеет следующую комплектацию:

• упаковочная коробка с инструкцией пользователя и гарантийным талоном;
• приставка DVB-T2, дешифрующая и преобразующая цифровой сигнал в аналоговый;
• ИК пульт дистанционного управления с двумя элементами питания;
• сетевой адаптер для преобразования переменного напряжения сети в 5 В постоянного тока, если в самой приставке нет встроенного блока питания;
• соединительный кабель 3RCA-3RCA («тюльпаны»), позволяющий подключить приставку к большинству телевизоров старого и нового поколений.

Что нужно ещё: дополнительное оборудование

Для приёма цифрового сигнала, кроме приставки, необходима телевизионная антенна с дециметровым диапазоном принимаемых частот (ДМВ, частоты от 300 МГц до 3 ГГц).

При выборе антенны самыми важными факторами являются:

• расстояние до ретранслятора;
• количество препятствий между ретранслятором и приёмной антенной.

В случае, если телевышка находится в прямой видимости, а количество стенных перегородок до внешней стены не велико, лучше всего приобрести комнатную антенну.

Если же расстояние до ретранслятора большое, а дом находится в низине или загорожен высокими постройками, необходимо покупать внешнюю активную (со встроенным усилителем) антенну, которую можно будет установить на крыше или на специальной мачте. В данном случае понадобятся:

• соединительный коаксиальный кабель нужной длины с двумя штекерами;
• внешний источник тока для питания усилителя.

Для подключения приставки к телевизору вместо стандартного аналогового подключения RCA можно использовать кабель HDMI, если на данных устройствах есть соответствующие разъёмы.

Его использование, благодаря большой пропускной способности, позволяет поддерживать передачу многоканальных цифровых аудиосигналов и цифровых видеосигналов высокого разрешения.

Добавление местных аналоговых каналов

Автоматическая поиск на Панасоник доступен и для аналоговых каналов. При этом придется сбросить предыдущие настройки. Для добавления аналоговых каналов на телевизоре Панасоник следует выполнить следующие шаги:

1. При помощи пульта переключиться в режим трансляции аналоговых программ.
2. Перейти в «Меню» – «Установки».
3. Нажать «Меню аналоговой настройки».
4. Кликнуть на «Автонастройку».
5. Подтвердить сброс предыдущих настроек.

Во время поиска на экране телевизора Панасоник будут появляться найденные телеканалы. Как только настройка будет окончена, включиться одна из найденных программ.

Типы подключений

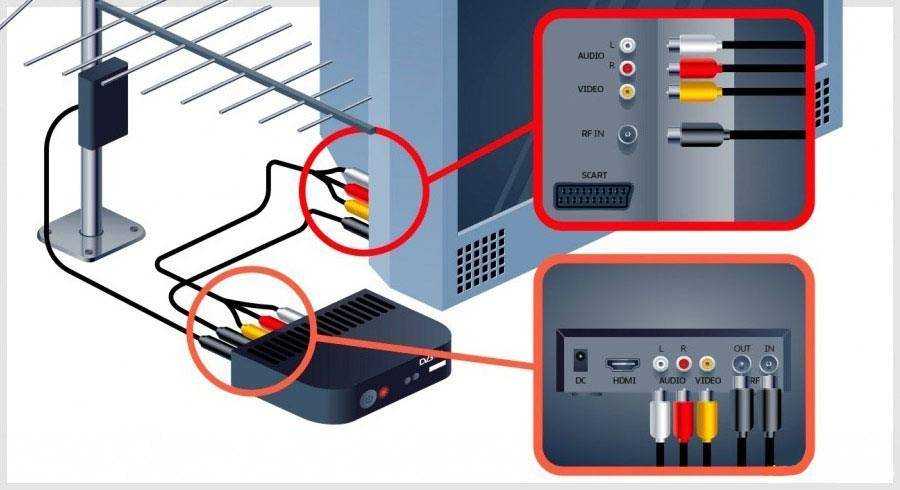

Принцип подключения во многом зависит от доступных разъемов, причем как на тюнере, так и на телевизоре. Теперь определимся, как подключить ТВ приставку к своему телевизору, через основные разъемы:

RCA

Наиболее простой и доступный вариант подключения. Если диагональ ТВ не слишком большая, изображение будет достойного качества. В процессе подсоединения, потребуется тюльпаны вставлять в порты соответствующего цвета. Так, по желтому проводу подается видео, красный и белый отвечают за звук.

Так выглядит RCA кабель или “тюльпан”

SCART

Подобный интерфейс не частый гость на современных приставках. Встречается только на старых моделях. Для соединения с телевизором потребуется переходной шнур SCART на RCA.

Так выглядит переходник SCART на RCA

HDMI

Новейшая технология, доступная только на современных ТВ. Если позволяют устройства, то лучше всего применять данный разъем. Именно через него осуществляется трансляция наиболее качественного сигнала, что позволит наслаждаться идеальным изображением.

Так выглядит кабель HDMI

RF

С этими разъемами знакомы абсолютно все пользователи. На приставке их два, RF IN используется для приема закодированного сигнала, а через RF OUT организовывается подключение к телевизору. Подобный вариант может стать актуальным, если телевизор совсем старый.

Так выглядит антенный кабель RF IN — RF OUT

Разъем RF IN — RF OUT на приставке

Как правильно выбирать ресиверы

Чтобы перейти на цифровое вещание на старом телевизоре, понадобится приобрести приставку. Данное устройство выполнено в форме небольшого бокса, на котором имеются специальные порты. К тюнеру в наборе поставляется пульт.

Какие функции призван выполнять тюнер:

• Кодировать сигналы в разных форматах.
• Настраивать телеканалы.
• Выполнять опции поддержки клиента. Можно настраивать изображение и параметры звучания, заказывать платные каналы.

Выбирать ресиверы необходимо исходя из наличия конкретных разъемов. Стандартным решением являются так называемые тюльпаны и HDMI. В отдельных случаях для антенн могут потребоваться усилители. В зависимости от дополнительных функций можно выбрать приставку, способную записывать файлы, выполнять отложенный старт или запись видео. Многие модели приставок могут работать с накопителями. В специализированных магазинах можно купить приставки Тошиба, Panasonic и других брендов.

Приобретение необходимой приставки

Для настройки цифровых каналов на телевизоре Panasonic, вам понадобится специальная цифровая приставка. Это устройство предназначено для приема цифрового телевизионного сигнала, а также позволяет воспроизводить различные мультимедийные контенты.

Ключевыми критериями при выборе приставки являются совместимость с вашим телевизором и функциональность устройства. Убедитесь, что приставка совместима с вашей моделью телевизора Panasonic и имеет все необходимые интерфейсы для подключения.

Перед покупкой приставки, рекомендуется ознакомиться с отзывами и рейтингами устройств на специализированных сайтах или форумах

Также стоит обратить внимание на наличие дополнительных функций, таких как поддержка разрешения Full HD, возможность записи программ на USB-накопитель и наличие интернет-подключения

После подбора необходимой приставки, вы можете приобрести ее в специализированных магазинах электроники, онлайн-магазинах или у официальных дилеров Panasonic.

При получении устройства, удостоверьтесь, что в комплекте присутствуют все необходимые кабели и инструкция по подключению. Если есть необходимость, приобретите дополнительные кабели, такие как HDMI или AV-кабель, для соединения приставки с телевизором.

После приобретения необходимой цифровой приставки, вы будете готовы к настройке цифровых каналов на своем телевизоре Panasonic.

Какой телевизионный приемник нужен?

Многие задаются вопросом о том, что же именно нужно для приема и просмотра цифрового ТВ. Чтобы принимать цифровое телевидение, необходим ресивер, поддерживающий определённый стандарт вещания. Дело в следующем:

• В мире существует несколько стандартов цифрового ТВ, и приёмник-ресивер, выпущенный, например, в Японии для внутреннего рынка, в России работать не будет.
• Стандарты различаются и по поколениям. Для приёма федеральных цифровых телеканалов нужна аппаратура, поддерживающая европейский стандарт второго поколения DTV-T2. Старые приставки, работавшие ранее с DTV-T, принимать нынешнее цифровое телевидение не будут.

Таким образом, при выборе ресивера главное – это чтобы он соответствовал требованиям DTV-T2. Если этого нет, все остальные качества уже не важны.

Настройка DVB T2 на телевизоре: пошагово

Для настройки нам понадобится устройство, под названием ресивер. Он принимает сигналы и передает его телевизору. Источники сигнала: интернет, тарелка или антенна. Настраивается ресивер следующим образом:

1. Для начала его нужно достать с коробки и удалить покрывающую пленку. Если ее не снять, это приведет к перегреванию устройства.
2. Обрезаем оболочку защиты кабеля. Ее длина приблизительно 15 мм от конца. Зачищаем оболочку.
3. Отгибаем защитную пленку и прикручиваем к проводам порты F.
4. Подсоединяем кабель к ресиверу и телевизору.
5. Провода тюльпан вставляются в порты ресивера и монитора.
6. Можно подключать к телевизору антенну. Ее необходимо установить на улице (стена дома, балкон). Теперь можно приступить к настройке.

Настройка происходит следующим образом:

1. Ищем меню. Там переходим в настройки.
2. По умолчанию должна быть указана страна. Если нет, указываем сами.
3. Вбираем язык, область, режим и формат поиска.
4. Устанавливаем формат сигнала. Чаще всего в этот пункт ставится DTV-T/Т2. Это значит, что телевизор ловит как аналоговые, так и цифровые сигналы.
5. Начался процесс поиска каналов. Здесь ничего не нужно делать, устройство само найдет все доступные каналы. Поиск можно прервать в любой момент, и продолжить позже. При необходимости, можно выбрать ручной способ поиска каналов. Стандартный значит, что телевизор будет находить все каналы, которых нет на телевизоре. Вручную подразумевает поиск только тех каналов, которые нужны. Например, пользователь смотрит только спорт, и ему не нужны каналы с мультфильмами и сериалами. Ручной способ поиска позволяет игнорировать последние. Для его осуществления нужно установить частоту, которая транслирует каналы в области проживания. Это можно узнать у провайдеров или в интернете.
6. Как только все каналы найдены, или вы решили приостановить поиск, нажимаем кнопку сохранить, чтобы не потерять найденные каналы.

При установке формата DVB-T/Т2, ресивер найдет все сигналы, доступные в области, где пользователь проживает. Но для этого нужно установить антенну, и повернуть ее к передатчику.

Уже больше 5 лет назад в нашей стране производится трансляция бесплатного цифрового эфирного телевидения. Территория, на которой возможен приём его сигналов, увеличивается с каждым днём. В ближайшие год-два планируется полностью прекратить вещание аналогового телевидения и перейти только на “цифру”.

Поэтому уже сейчас следует настроить свой телевизор на приём цифрового вещания. Правда здесь есть несколько нюансов: если у вас модель возрастом пару лет, то скорее всего в ней уже есть встроенный тв-тюнер DVB-T2 и тогда никаких трудностей при подключении не будет. В противном же случае потребуется покупка специального ресивера и здесь уже возникает закономерный вопрос о том, как настроить эту приставку на приём доступных цифровых каналов?

Ответ на него мы и дадим в рамках этой статьи. В дополнение к этому рассмотрим трудности, которые могут возникнуть в процессе как настройки, так и подключения оборудования и предложим варианты по их решению.

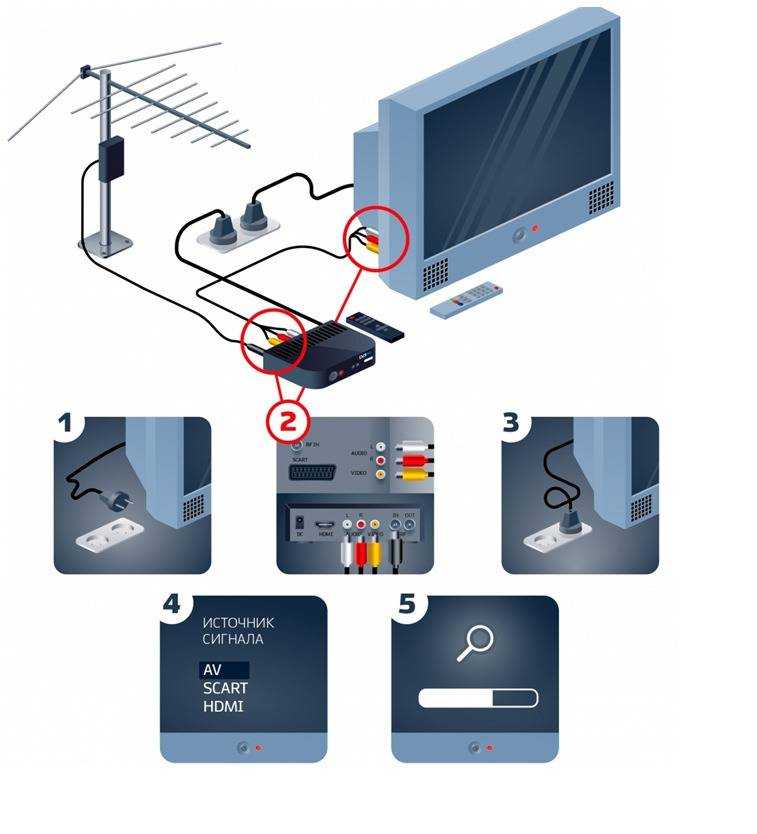

Как правильно подключить приставку

Перед установкой приставки следует убедиться, что в комплект входит соединительный кабель 3RCA-3RCA. Также убедитесь в наличии соответствующего входа на телевизоре. На старых моделях отсутствует красный «тюльпан», в этом случае он не задействуется. Также некоторые в некоторых моделях ТВ есть только вход SCART. В этом случае необходимо дополнительно приобрести переходник SCART-RCA, т.к. в комплект приставки он обычно не входит.

Соедините приставку с телевизором указанным выше кабелем, затем подключите эфирную антенну к приставке. Включите приставку в сеть электропитания, на приемнике должен загореться зеленый индикатор. Подождите 5-10 секунд, т.к. включение приставки занимает некоторое время.

Теперь вам нужно переключить телевизор в режим видеовхода. Для этого нужно на пульте ОТ ТЕЛЕВИЗОРА нажать соответствующую кнопку. Она может называться «AV», «TV/AV», «SOURCE», «INPUT» или обозначаться стрелкой, направленной внутрь овала или круга. Если видеовходов на телевизоре несколько, нужно нажать на кнопку несколько раз, в итоге на экране должно появиться меню настройки. В большинстве случаев оно выглядит вот так:

Если меню на экране появилось, нужно нажать кнопку «ОК» на ПУЛЬТЕ ОТ ПРИСТАВКИ, начнется поиск каналов, по завершении которого приставка будет готова к работе. Если меню не появилось, убедитесь что все предыдущие пункты настройки выполнены верно: приставка включена(горит зеленый индикатор), соединительные провода подключены правильно (не перепутайте вход и выход на телевизоре).

Если поиск каналов не дал результатов, либо найдены не все каналы, необходимо проверить антенну и соединения. Очень часто причиной плохого приема является плохой контакт в антенном штеккере или замыкание центральной жилы на оплетку. Как правильно настроить антенну, вы можете прочитать в статье «Установка и настройка антенны».

Что такое приставка на 20 каналов

В 2019 году аналоговое телевидение будет полностью отключено на территории Российской Федерации. Ему на смену приходит современное цифровое телевидение. Чтобы найти телеканалы в новом формате на телеприемнике, необходимо, чтобы телевизионный приемник имел встроенный цифровой тюнер. Сегодня он устанавливается на всех современных телевизионных панелях.

Если телеэкран старый или тюнер оказался сломан, пользователь может приобрести цифровой ресивер, подключить его и настроить те же 20 каналов, что и через встроенный приемник.

Цена такого устройства небольшая, продаются они повсюду, а подключение к телевизору и настройка выполняется очень легко. Сделать ее пользователь может самостоятельно, в отличие от настройки спутникового телевидения Триколор ТВ или иного провайдера, где, даже зная, как обновить ТВ Континент или иного поставщика услуг, лучше доверить эту операцию специалистам.
Помимо ресиверов, настройка цифрового тв доступна для смарт приставок со встроенным DVB-T2 тюнером. Такие устройства кроме показа телевидения предоставляют пользователю доступ в Интернет для просмотра фильмов онлайн, серфинга и других развлечений.

Подключение цифровой приставки

Выбор приставки, а также её подключение очень зависят от года выпуска телевизионного приёмника, а следовательно, и наличия на нём входных портов определённого стандарта.

К современному телевизору

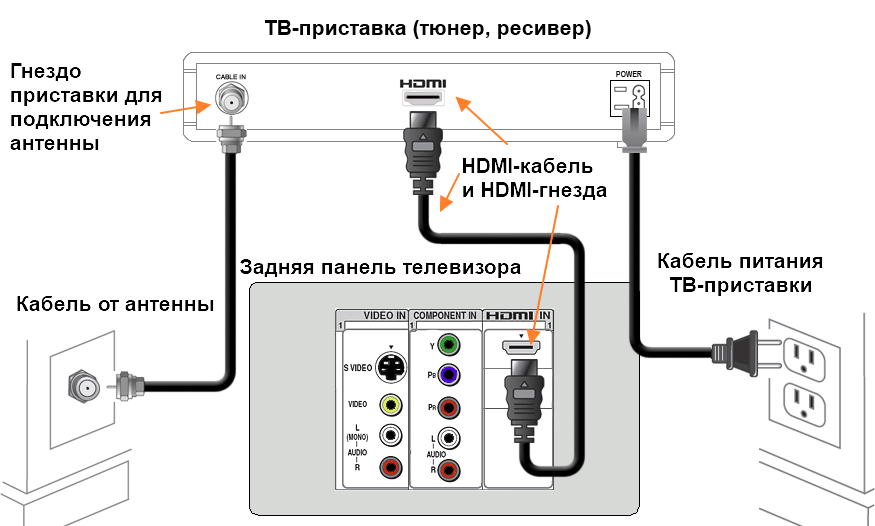

При подключении к устройству DVB-T2 современного телевизионного приёмника из всех имеющихся у него входных разъёмов лучше всего использовать HDMI, так как данный интерфейс предназначен для мультимедиа высокой чёткости, и с помощью одного кабеля можно сразу передавать цифровой видео и стерео аудиосигнал.

Подключение ресивера к телевизору производится в следующей последовательности:

• к приставке через гнездо RF IN подключают центральную, внешнюю или комнатную антенну;
• выход приставки HD OUT и вход HDMI соединяют кабелем;
• оба устройства подключают к электрической сети (ресивер через адаптер);
• на дистанционном пульте управления телеприёмника кнопкой «SOURCE» выбирают нужный источник сигнала (в данном случае HDMI);
• с помощью появившегося на экране меню устройства DVB-T2 производят настройку телевизионных каналов.

К старому телевизору

Под старыми телевизорами подразумеваются модели, в которых уже имеются 3 входных разъёма RCA, но отсутствует порт HDMI.

Подключение производится аналогично предыдущему, но с помощью кабеля с «тюльпанами», имеющимися в комплекте большинства ресиверов, при этом цвета гнёзд на обоих устройствах и на штекерах кабеля должны соответствовать друг другу.

В случае, если у телевизора один динамик, а значит, и один аудиовход, к нему подсоединяют штекер белого цвета, а к видеовходу — жёлтого цвета.

После включения приставки и телевизора кнопкой SOURCE» на дистанционном пульте телеприёмника выбирается источник сигнала AV.

Ещё с большей проблемой столкнутся владельцы телеприёмников, имеющих на входе только разъёмы SCART, D-SUB, DVA или S-VIDEO. Для их подключения на устройствах DVB-T2 должны быть аналогичные выходы. Также необходимо будет приобрести соединительные кабели.

После подключения к сети обоих устройств, в зависимости от выбранного разъёма, на телевизоре кнопкой «SOURCE» пульта управления выбирают нужный источник сигнала SCART, ПК или AV.

Телевизор, у которого есть только антенный вход, не может принимать цифровой сигнал непосредственно с приставки. При подключении к нему выхода HD OUT куском коаксиального кабеля будет приниматься лишь аналоговый сигнал, что равносильно подключению обыкновенной антенны. Решить эту проблему можно, используя дополнительное устройство, — RF-модулятор.

Общая инструкция

Сначала сделайте поиск каналов в автоматическом режиме. Самый легкий способ. Не потребуется вводить частоты ретрансляторов. Телевизор сам попытается определить частоты каналов через сигнал с антенны и вывести изображение на экран.

Сперва предоставим общий алгоритм, а потом точные пошаговые инструкции для популярных брендов.

1. Надо найти пункт, который отвечает за поиск телевизионных каналов. Например, надо нажать кнопку «Home» (домой) и выбрать в главном меню пункт «ТВ», «Вещание», «Прием», «Каналы» или что-то похожее. Если действий по настройке ранее не производилось, то изображения не будет. Телевизор может предложить начать поиск. Согласитесь и попадете в меню настройки. Если подобных пунктов в главном меню нет, тогда выберите раздел «Настройки». Попробуйте также нажать на пульте кнопку настроек «Settings» (иконка шестеренки). Далее выберите раздел меню «Каналы» или «Трансляция».
2. Потребуется выбрать тип вещания, источник приема и режим поиска. Последовательность выбора параметров может отличаться. Устанавливаем такие настройки: автопоиск, антенна (или эфирное ТВ), «Только цифровые каналы». Последняя настройка определяет, будут ли сканироваться аналоговые частоты. Так как антенна, скорее всего, только цифровая, то пытаться поймать аналоговый сигнал нет смысла. Если антенна всеволновая, то может работать с аналоговым и DVB-T2 стандартом. Тогда получится найти общероссийские цифровые и местные аналоговые телеканалы.
3. Телевизор быстро просканирует диапазон частот. В списке появятся 20 каналов. Если телевизор запросит подтвердить завершение поиска, например, нажатием «ОК» на экране, сделайте это. Иначе каналы могут не сохраниться в памяти телевизора. Придется повторить поиск.

Ручная настройка DVB-T2 каналов

Требуется, когда автоматическая настройка ЦТВ не дала результатов. Чтобы вручную настроить бесплатные эфирные каналы, надо сначала узнать частоты вещания ретрансляторов.

Карта покажет ваш дом и рядом находящиеся. Кликните левой кнопкой мышки по дому. Появится информация о двух ближайших вышках.

Нас интересует такая информация:

• частота и номер канала (ТВК) обоих мультиплексов;
• расстояние до телевышки и направление.

Оперируя расстоянием, выберите наиболее близкорасположенный ретранслятор. Постарайтесь как можно точнее направить антенну в сторону вышки. Можно направиться с точностью до градуса с помощью показаний компаса.

Считаем, что данные известны. Следуйте алгоритму:

• выполните вход в настройки телевидения (см. предыдущую инструкцию).
• вместо автопоиска на втором шаге надо выбрать «ручной поиск»;
• появится окно настроек, где потребуется ввести номер ТВК и частоту первого мультиплекса;
• запустите поиск и дождитесь завершения;
• появятся первые 10 каналов;
• сохраните изменения или подтвердите, если появится уведомление на экране;
• чтобы настроить 20 каналов ЦТВ, аналогично запустите поиск для второго мультиплекса;
• после окончания поиска можете просмотреть список найденных каналов, удалить ненужные или расставить в удобном порядке.

В окне ручного ввода данных мультиплекса может быть шкала уровня сигнала. Если сигнал не максимальный, «поиграйте» с антенной.
