Как настроить частоту на рации baofeng uv-9r pro: подробное руководство

Комплектация радиостанции

Вы приобрели станцию и собираетесь приступить к сборке? Сначала проверьте комплектность и сохранность комплектующих. Если заметили отсутствие или повреждения комплектующих, товар можно вернуть поставщику либо заменить.

В комплектацию радиостанции входит:

Радиостанция.
Зарядный стакан. Через него происходит подзарядка аккумулятора или собранной станции.
Блок питания. Для подключения к электрической сети.
Аккумулятор. Новые аккумуляторы продаются полностью разряженными. Для того чтобы аккумулятор набрал емкость, необходимо 5 полных циклов (полная зарядка — полная разрядка). Заряжать аккумулятор в первый раз необходимо не меньше 5 часов, пока не загорится зеленый индикатор.
Антенна.
Клипса. С ее помощью радиостанция держится на ремне или цепляется за карман.
Шнурок. Позволяет носить радиостанцию на запястье.

Дополнительно можно приобрести:

Зарядное устройство для автомобиля. Позволяет заряжать батарею от прикуривателя, и связь не будет зависеть от наличия электрических сетей. Удобно при длительных походах.
Кабель для программирования. Для подключению к ПЭВМ.
Тангенту. Будет удобна, если станция постоянно находится в автомобиле.
Гарнитуру. Наушники с микрофоном и кнопкой передачи. Освобождает руку. Радиостанцию не нужно постоянно носить в руках, доставать из кармана или снимать с пояса.

РАБОТА С РАДИОСТАНЦИЕЙ

10.1. ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ, РЕГУЛИРОВКА ГРОМКОСТИ

Убедитесь, что антенна и батарея установлены правильно и батарея заряжена. Поверните ручку регулятора (3) по часовой стрелке, чтобы включить радиостанцию. Вращайте ручку по часовой стрелке, чтобы увеличивать громкость, и против часовой стрелки, чтобы уменьшать громкость.

10.2. ВЫБОР ЧАСТОТЫ ИЛИ ЯЧЕЙКИ ПАМЯТИ

Клавиши и используются для последовательного изменения частоты с заданным шагом или для выбора следующей/предыдущей ячейки памяти. Также, в частотном режиме частота может быть введена вручную с помощью цифровой клавиатуры. Если введенное значение неверное, то канал останется работать на прежней частоте. Если введенная частота не совпадает с частотой, которая должна быть при заданном шаге (меню, опция №1 STEP), то в канале установится частота, с заданным шагом ближайшая к введенной вручную. Например. Задан шаг 6.25 кГц. Вы вводите частоту 446.005 МГц. В канале автоматически установится частота 446.00625 МГц, т.к. при данном шаге (6.25 кГц) верными являются 446.000 МГц и 446.00625 МГц. Если вводимая частота верная и находится в другом диапазоне относительно текущей, то диапазон автоматически переключится.

10.3. ПРИЁМ / ПЕРЕДАЧА

Включите радиостанцию, отрегулируйте громкость (см. п. 11.1). Активируйте верхний или нижний приемник (кнопка [A/B]), выберите требуемое значение частоты, на которой будет происходить сеанс связи (см. п. 11.2). Для передачи голосового сообщения в эфир нажмите кнопку и удерживайте ее в течение передачи сообщения. По окончании сообщения отпустите кнопку. Слушайте ответ. При передаче индикатор (9) светится красным цветом, при приеме – зеленым, в отсутствие сигнала индикатор не светится.

10.4. РЕЖИМЫ РАБОТЫ РАДИОСТАНЦИИ

В радиостанции Baofeng UV-82 предусмотрены два основных режима работы: 1) Канальный, 2) Частотный. Переключение режимов осуществляется кнопкой [VFO/MR]. В канальном режиме для передачи/приема используются частоты, предварительно сохраненные в ячейках памяти устройства. В основном цифровом поле отображается частота/номер/имя канала (в зависимости от настройки меню №21,22), а справа меньшими цифрами отображается номер выбранной ячейки памяти. Вместе с частотой канала сохраняются такие его настройки, как: субтоны CTCSS или DCS на передачу и прием, мощность передатчика, модуляция, сдвиг частот (для работы с ретранслятором). Всего в устройстве имеется 127 ячеек памяти. Клавиши и в данном режиме включают следующую/предыдущую ячейку памяти. В частотном режиме частота передачи/приема задается вручную либо цифровыми клавишами клавиатуры, либо неоднократным нажатием клавиш и до достижения нужного значения. При этом частота изменяется на значение, заданное в меню п.№1 (STEP). На экране в основном поле отображается текущее значение частоты.

Настройка канала

Baofeng UV-5r имеет два режима: режим ручного ввода частоты и режим выбора записанного заранее канала. Они меняются оранжевой кнопкой. Все кнопки на передней панели можно заблокировать, чтобы случайно не нажать на них. Нажмите и удерживайте «#», чтобы разблокировать.

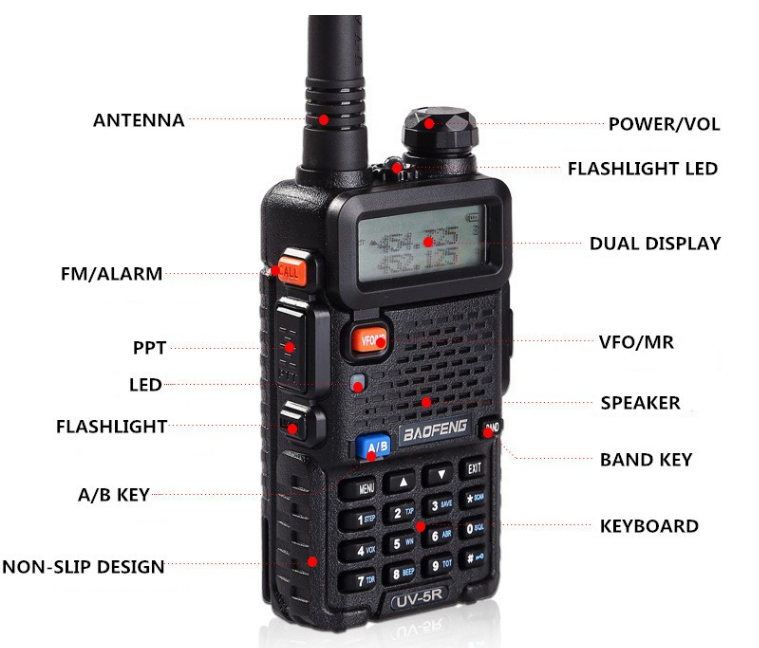

Режим ввода частоты. Если он включен, то вы увидите на экране ряды страшных цифр (частоту), как на фото выше. С клавиатуры радиостанции можно ввести что угодно (но лучше в пределах 433.075-434.775 или 446.006-446.093 — это разрешенные в РФ диапазоны для гражданской связи). Если поставить одинаковые номера на двух радиостанциях, то по ним можно будет общаться.

Режим записанных каналов. Если он включен, справа будут отображаться номера ячеек памяти, в которые записаны эти каналы.

Клавиатура прибора будет функционировать для выбора ячейки памяти. Как пульт от телевизора.

Клавиши и будут работать для «пролистывания» ячеек памяти.

Вы будете работать со строкой, напротив которой находится треугольник (на фото выше это нижняя строка). Смена строки осуществляется синей кнопкой.

Если вы не прошивали радиостанцию, там будут каналы, записанные китайским производителем. Так что этот режим вообще бесполезен для вас.

Если радиостанция не ваша, хозяин мог записать в эти ячейки что угодно, это его дело и фантазия. Здесь та же аналогия с пультом от телевизора: на 5-й кнопке у вас дома может быть канал МУЗ-ТВ, а у ваших друзей на этой же кнопке может быть канал Пятница.

При прошивке можно дать ячейке памяти понятное имя и сразу с субтоном записать частоту. Если в настройках радиостанции включить отображение имени ячейки, то на дисплее будут понятные слова, а не страшные цифры.

Если вы знаете, что записано в выбранной ячейке памяти, вы можете настроиться на вторую радиостанцию в режиме ввода частоты.

Перед расходом проверьте, работает ли каждое устройство на прием и передачу. Скажите что-нибудь в каждую радиостанцию и послушайте это на других. Если вы набрали одну и ту же частоту на всех радиостанциях, но одна из них работает только в одном направлении, то скорее всего на одной из них активирован субтон (на экране будут буквы DCS или CT), выключите их или сделайте одинаковыми на всех радиостанциях (10-13 пунктов меню).

Как настроить канал, как сохранить настроенный канал в память?

ВАЖНО! В память сохраняются параметры только из верхней строки приемника ; сохранить что-либо из нижней строчки приемника не получится!

В память сохраняются следующие параметры:

— частота, верхняя строчка на приемнике (на фото 136.250, слева от нее указатель активности строки — маленький треугольник).

— вид модуляции, пункт меню:

— субтоны, пункты меню:

— смещение сдвига частоты, пункт меню:

— мощность, пункт меню:

— передача кода PTT-ID, пункт меню:

— запрет передачи на заданной частоте, пункт меню < BCL>:

— передача S-CODE, пункт меню:

Пошаговый алгоритм настройки канала

Теперь мы приведем порядок действий для настройки канала. Чтобы настроить канал:

Оранжевой кнопкой переходим в частотный режим работы.
Набираем нужную частоту в верхней строчке приемника на экране.
Нажимаем кнопку
Находим в пунктах меню нужный параметр.
Нажимаем кнопку
Кнопками <вверх> и <вниз> устанавливаем нужный параметр.
Нажимаем кнопку
Затем листаем меню, устанавливаем нужные параметры, подтверждаем.
После установки всех нужных параметров заходим в пункт меню №27, нажимаем кнопку

Если канал занят — строка канала будет заполнена, если канал пустой — строка канала будет свободна.

Как изменить настройки сохраненного канала?

Оранжевой кнопкой переходим в канальный режим работы.
В верхней строке выбираем кнопками <вверх> <вниз> номер канала, в котором нужно что-то откорректировать.
Нажимаем кнопку
Находим в пунктах меню параметр который необходимо изменить.
Нажимаем кнопку
Кнопками <вверх><вниз> устанавливаем нужный параметр.
Нажимаем кнопку
Нажимаем кнопку.

Как удалить канал из памяти?

Нажимаем кнопку
Выбираем пункт №27.
Нажимаем кнопку
Набираем на цифровой клавиатуре либо кнопками <вверх> <вниз> номер канала.
Нажимаем кнопку
Нажимаем кнопку …

Включение рации и основные функции

1. Включение и выключение

Для включения рации Baofeng UV-9R Plus удерживайте кнопку включения на корпусе рации. Для выключения нажмите ту же кнопку снова.

2. Регулировка громкости

Для увеличения или уменьшения громкости используйте кнопки «Up» и «Down».

3. Выбор канала

Рация Baofeng UV-9R Plus может работать на множестве каналов. Для выбора нужного канала используйте кнопки «Up» и «Down», чтобы прокрутить список доступных каналов, а затем нажмите кнопку «Menu» для подтверждения выбора.

4. Переключение между режимами работы

Рация Baofeng UV-9R Plus имеет несколько режимов работы, включая режимы приёма и передачи радиосигнала, а также режим сканирования и программирования каналов. Для переключения между режимами используйте кнопку «Exit».

5. Использование функций сканирования

С помощью рации Baofeng UV-9R Plus вы можете осуществлять сканирование доступных каналов, чтобы найти активные сигналы. Для этого нажмите кнопку «Scan» и рация автоматически просканирует доступные каналы, останавливаясь на активных.

6. Использование функций голосового оповещения

Рация Baofeng UV-9R Plus может использовать голосовое оповещение для сообщения о различных событиях, например, о включении и выключении, о выборе канала, о низком заряде батареи и т. д. Для включения или выключения голосового оповещения используйте комбинацию кнопок «Menu» и «Up».

7. Использование функций блокировки клавиатуры

Для блокировки клавиатуры и предотвращения случайного нажатия кнопок на рации Baofeng UV-9R Plus используйте комбинацию кнопок «Menu» и «Down». Для разблокировки нажмите ту же комбинацию кнопок снова.

Собираем радиостанцию

Чтобы начать пользоваться устройством, вам понадобятся три детали: корпус, антенна и аккумулятор.Именно в таком порядке и собираем.<?xml:namespace prefix = «o» ns = «urn:schemas-microsoft-com:office:office» />

Крепим антенну к корпусу.
Вставляем батарею.

Антенны, попадающие к вам в руки, могут выглядеть по-разному, но прикручиваются они все одинаково<?xml:namespace prefix = «v» ns = «urn:schemas-microsoft-com:vml» />

Батарея проста в установке, а чтобы ее снять нужно нажать кнопку.

Такая последовательность связана с тем, что если случайно включить рацию на передачу (об этом ниже) без прикрученной антенны, то ее можно вывести из строя навсегда.

Иногда батарея может незаметно отсоединиться от корпуса из-за тряски. Время от времени проверяйте, включена ли рация, вдруг батарея немного села.

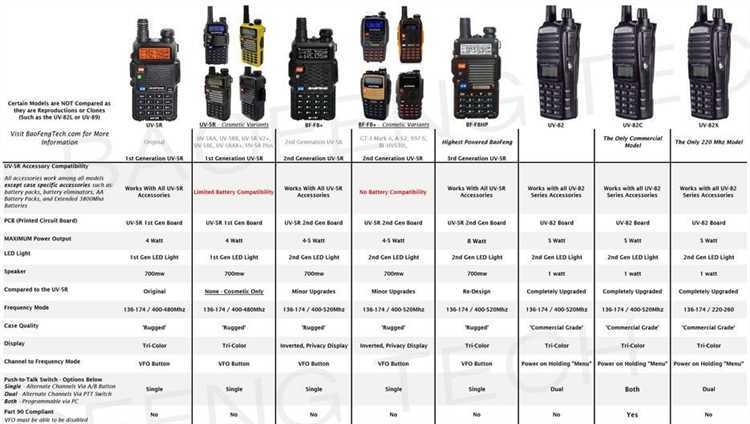

ОСОБЕННОСТИ И ФУНКЦИИ

• Двухдиапазонный переносной приемник-передатчик (трансивер) с ЖК дисплеем • Поддержка сигналов DTMF • Литий-ион аккумуляторная батарея высокой емкости • FM-радио приемник (65 МГц – 108 МГц) • Поддержка 105 субтонов “DCS — Цифровой кодовый шумоподавитель” и 50 субтонов “CTCSS (Continuous Tone-Coded Squelch System)” с возможностью настройки пользователем • Функция VOX (активация голосом) • Функция Alarm (тревога) • 128 ячеек памяти • Широкополосная / узкополосная модуляция • Регулировка мощности передатчика • Программируемый цвет подсветки дисплея и время ее включения • Функция «beep» на клавиатуре • Одновременный прием двух разных частот • Выбираемый шаг изменения частоты: 2,5 / 5 / 6,25 / 10 / 12,5 / 25 / 50 кГц • Функция OFFSET (сдвиг частоты для работы с репитерами) • Функция сохранения заряда батареи (SAVE) • Ограничение времени передачи, настраиваемое (функция TOT) • Три режима сканирования частот • Функция «BCLO» (Busy Channel Lockout) (запрет передачи, если на данной частоте уже идет передача) • Встроенная функция сканирования субтонов CTCSS/DCS • Встроенный светодиодный фонарик • Программирование рации через специальный кабель • Настраиваемый порог работы шумоподавителя (от 0 до 9) • Одновременный прием на разных диапазонах • Тон окончания передачи • Блокировка клавиатуры

Настройка громкости и шумоподавления

Настройка громкости и шумоподавления является важной частью работы с радиостанцией aloe feng uv 9r plus. С помощью этих функций вы сможете установить оптимальное соотношение громкости и чистоты звука, что позволит эффективно проводить связь и избегать лишних помех

Настройка громкости

Для настройки громкости на радиостанции aloe feng uv 9r plus, вам понадобится найти соответствующие кнопки или регуляторы на самом устройстве. Обычно эти элементы находятся на боковой панели или на верхней части радиостанции

При настройке громкости обратите внимание на окружающую среду и ваши индивидуальные предпочтения, чтобы выбрать оптимальный уровень звука

Настройка шумоподавления

Чтобы настроить шумоподавление на радиостанции aloe feng uv 9r plus, вам понадобится обратиться к настройкам устройства. В зависимости от модели, эти настройки могут быть доступны как на самой радиостанции, так и через специальное программное обеспечение, установленное на компьютере. Шумоподавление позволяет уменьшить влияние окружающих шумов и повысить чистоту звука во время передачи сигнала.

Имейте в виду, что настройка шумоподавления может потребовать определенного опыта и знаний, поэтому вам может потребоваться обратиться к инструкции по эксплуатации радиостанции или поискать соответствующую информацию в интернете. Установка оптимальных параметров шумоподавления поможет вам минимизировать помехи и обеспечить более чистую и понятную связь.

15.1. Общие.

Диапазон частот:	VHF: 136МГц – 174 МГц (передача/приём) UHF: 400 МГц – 480 МГц (передача/приём) FM: 65 – 108 МГц (приём FM-радио)
Количество ячеек памяти	127
Стабильность частоты	2,5ppm
Шаг изменения частоты	2,5/5/6,25/10/12,5/25/50 кГц
Сопротивление антенны	50 Ω
Рабочая температура	-20 С…. +60 С
Питание	Батарея Li-Ion 7,4 В / 1800 мАч
Потребляемый ток в режиме ожидания	≤ 75 мА
Потребляемый ток в режиме приёма	380 мА
Потребляемый ток в режиме передачи	≤ 1,4 А
Режим работы	Симплексный или полу-дуплексный
Рабочий цикл	03 / 03 / 54 мин (прм. / прд. / ожд.)
Размеры устройства	58мм х 110мм х 32мм
Вес	130 г (приблизительно)

ИНФОРМАЦИЯ ОБ АККУМУЛЯТОРНОЙ БАТАРЕЕ

ПЕРВОЕ ИСПОЛЬЗОВАНИЕ

Новые аккумуляторные батареи поставляются с завода-изготовителя полностью разряженными.
Перед первым использованием батарею необходимо заряжать в течение 5 часов.
Максимальная емкость аккумуляторной батареи достигается после трех циклов «полная
зарядка/полная разрядка». Если вы заметили, что мощность АКБ упала, подзарядите ее.

Предупреждение! Чтобы снизить риск получения травмы, заряжайте только
аккумуляторы, указанные производителем. Другие батареи могут взорваться и причинить
травму или ущерб имуществу. Не бросайте батарею в огонь. Утилизируйте аккумулятор
согласно законам и нормам в Вашей страны. Не выбрасывайте АКБ вместе с
бытовым мусором. НИКОГДА не пытайтесь разобрать аккумуляторную батарею.

СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ БАТАРЕИ

1. Заряжайте и храните батарею при температурах от 5 С до 40 С градусов. При
нарушении температурного режима батарея может протечь или повредиться.
2. Во время зарядки выключайте радиостанцию, чтобы обеспечить полный заряд
батареи.
3. Не отключайте сетевой адаптер и не извлекайте батарею из зарядного стакана в
процессе зарядки.
4. Никогда не заряжайте батарею, если на ней присутствуют следы влаги.
Протрите ее сухой мягкой тканью перед зарядкой.
5. Батареи имеют ограниченный срок эксплуатации. Когда время работы
радиостанции заметно сократилось по сравнению с нормальным временем,
батарею нужно заменить на новую.

ПРОДЛЕНИЕ СРОКА СЛУЖБЫ АККУМУЛЯТОРНОЙ БАТАРЕИ

1. Производительность батареи значительно снижается при температурах ниже 0С
(нуля) градусов. В холодную погоду может потребоваться запасная батарея.
Если батарея не работает в холодных условиях, то она еще сможет поработать
при комнатной температуре, поэтому не торопитесь ее заряжать.

2. Загрязненные и окисленные контакты аккумуляторной батареи может привести к отказу в работе или зарядке.
Перед присоединением батареи протрите контакты сухой мягкой тканью.

ХРАНЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

Полностью зарядите батарею перед длительным хранением, чтобы избежать
повреждения батареи из-за переразряда.
Во время хранения перезаряжайте батарею каждые 6 месяцев, чтобы избежать переразряда.
Храните вашу батарею в сухом прохладном месте при комнатной температуре,
чтобы уменьшить саморазряд.

ИНФОРМАЦИЯ ОБ АККУМУЛЯТОРНОЙ БАТАРЕЕ

7.1. ПЕРВОЕ ИСПОЛЬЗОВАНИЕ

Новые батареи поставляются с завода-изготовителя полностью разряженными.
Перед первым использованием батарею необходимо заряжать в течение 5 часов.
Максимальная емкость батареи достигается после трех циклов «полная
зарядка/полная разрядка». Если вы заметили, что мощность батареи упала,
подзарядите ее.

Предупреждение! Чтобы снизить риск получения травмы, заряжайте только
батареи, указанные производителем. Другие батареи могут взорваться и причинить
травму или ущерб имуществу. Не бросайте батарею в огонь. Утилизируйте батарею
согласно законам и нормам в Вашей страны. Не выбрасывайте батарею вместе с
бытовым мусором. НИКОГДА не пытайтесь разобрать батарею.

7.2. СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ БАТАРЕИ

7.3. ПРОДЛЕНИЕ СРОКА СЛУЖБЫ АККУМУЛЯТОРНОЙ БАТАРЕИ

7.4. ХРАНЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

….

РАБОТА С РАДИОСТАНЦИЕЙ

10.1. ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ, РЕГУЛИРОВКА ГРОМКОСТИ

Убедитесь, что антенна и батарея установлены правильно и батарея заряжена.
Поверните ручку регулятора (3) по часовой стрелке, чтобы включить
радиостанцию. Вращайте ручку по часовой стрелке, чтобы увеличивать громкость,
и против часовой стрелки, чтобы уменьшать громкость.
