Диагностика проблем

Механические повреждения

К самой большой и сложно диагностируемой группе относятся механические повреждения, провоцирующие нестабильный холостой оборот.

Снижение компрессии одного либо нескольких цилиндров. Причиной может послужить:

• пробитая прокладка;
• неплотное прилегание либо прогар самого клапана;
• износ ЦП группы (цилиндров).

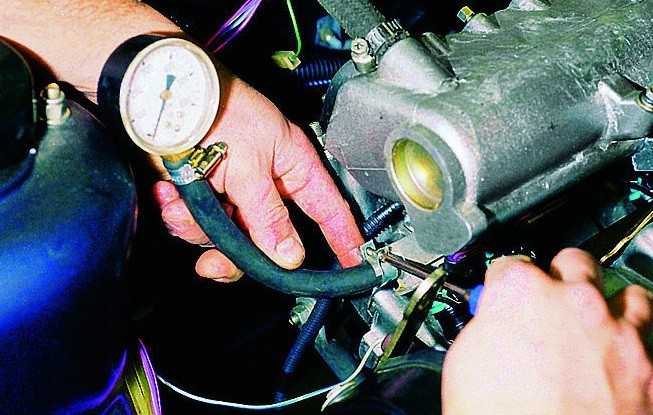

Определить неисправность можно при помощи компрессометра либо тестера негерметичности. Это значительно проще.

Нарушение функциональности головки двигателя способны вызвать:

• неплотное прилегание;
• подклинивание гидрокомпенсаторов;
• износ седла;
• поломка пружины в клапане;
• другие.

Проверить это можно, используя датчик разряжения либо при разборке головки.

• Проблемы с газораспределительным механизмом. В двигателях, оснащённых ремнём ГРМ (газораспределительный механизм), возможна ошибка с метками в момент замены элемента. Также возможно непроизвольное перемещение ремня на один и более зубцов, что свидетельствует о неправильном натяжении либо растяжении ремня. Цепные двигатели страдают от растяжения цепи при эксплуатации. Диагностика проводится датчиком давления без предварительной разборки.
• Подклинивание клапана EGR. Переполнение цилиндров отработкой газов, нарушает стабильность холостого хода, и может спровоцировать остановку двигателя. От подобной проблемы не застрахованы ни европейские, ни японские автомобили. Диагностику осуществляют дымогенератором.
• Подсос воздушных масс впускным коллектором. Учитывая систему управления агрегата или место подсоса, данная неисправность способна переобеднить смеси, находящиеся в одном либо нескольких цилиндрах, что существенно сказывается на функциях двигателя. Диагностика осуществляется также при помощи дымогенератора.

Система зажигания

Поломка в данной системе способна спровоцировать пропуски воспламенения либо незначительные перебои, вызывающие нестабильность хода. Причины этого кроются в выгорании высоковольтной проводки, пробое свечного изолятора, межвитковом замыкании катушки. Определяется проблема мотор-тестером либо путём подмены.

Устранить проблему можно заменив свечи, соответственно, выставив момент зажигания, ориентируясь на свечу от первого цилиндра.

Питание

Загрязнение форсунок значительно снижает распыл, нарушая в цилиндрах процесс смесеобразования. Это вызывает неравномерность функций двигателя. Работоспособность бензонасоса, а, следовательно, давление топлива способны переобеднить/переобогатить смеси, что также отражается на моторе

Качество топлива тоже имеет немаловажное значение. Довольно часто в его составе находятся вода, ржавчина, а также другие вредные компоненты. От плохого топлива увеличивается нагрузка на двигатель, но снижается отдача, после чего, начинают плавать обороты

Избежать проблем поможет периодический контроль внутреннего состояния бензобака

От плохого топлива увеличивается нагрузка на двигатель, но снижается отдача, после чего, начинают плавать обороты. Избежать проблем поможет периодический контроль внутреннего состояния бензобака.

Система управления мотором

Для полноценного проведения диагностики потребуется обзавестись сканером. К типичным проблемам данной системы, можно отнести следующие.

• Лямбда-зонд (кислородный датчик). Его механические повреждения влекут выдачу неверных показаний количества оставшегося кислорода в отработке газов. Следовательно, состав смеси способен существенно изменяться, что влечёт проблемы с функциями двигателя. Обычно, о проблемах с датчиком сообщает соответствующий индикатор.
• Датчик температуры, выйдя из строя, провоцирует изменение в составе смеси, а также оборотов ХХ.
• В регуляторе ХХ (холостого хода) частенько подклинивает шток, провоцируя изменения в оборотах.
• Неисправность датчика МРВ (монитор реального времени) приводит к изменению состава горючей смеси, отражаясь на функциональности двигателя.

Чем сулят неисправности зажигания

Сложности пуска силового узла, странный цвет выхлопных газов, некорректная работа мотора на холостых оборотах — все это может быть причиной неправильно отрегулированного момента зажигания.

При этом многие автолюбители винят карбюратор и тратят массу времени на его чистку или ремонт. В итоге уходят деньги, время, а результата нет.

С другой стороны, если система зажигания не выдает искру, а свечи регулярно заливаются, то проблема может быть в другом.

Неправильно выставленный угол проявляет себя следующим образом:

Сейчас читают

Lada Largus FL 2021 в новом кузове или все новое еще не забытое старое

1.1k

Chevrolet Niva: удачная покупка или головная боль, стоит ли покупать на вторичном рынке?

23.2k

1. Появляется мощная детонация при работе силового узла.

Распознать проблему несложно. Главный признак — нехарактерный звон, который раздается при нажатии на педаль акселератора.

Данная неисправность — обычное явление у автолюбителей, которые плохо следят за состоянием своего транспортного средства.

Причина детонации — ранний момент зажигания, который не только снижает комфортность поездок на авто, но и может привести к деформации поршней.

Как вариант, возможен дефект колец, которые в таком случае неизбежно придется менять.

2. Появление дыма из выхлопной трубы.

— после пуска силового узла из выхлопной трубы валит дым черного цвета. Данная проблема — явное свидетельство преждевременного зажигания.

3. Падает мощность мотора.

Что особо заметно в момент набора скорости транспортным средством.

Между нажатием на педаль газа и началом ускорения автомобиля может быть задержка в несколько секунд. Если же авто и начинает ускоряться, то это происходит рывками.

4. Повышается расход топлива.

Одно из главных последствий неправильной настройки системы. Эта и описанная выше проблема — свидетельство позднего зажигания.

Объясняется это тем, что при достижении поршнем верхней точки топливная смесь не сгорает полностью и продолжает гореть даже при обратном движении поршня.

5. Неравномерный холостой ход.

Неправильно выставленное зажигание сразу проявляет себя сбоями работы мотора на «холостых».

В такой ситуации мастера рекомендуют первым делом произвести настройку, а уже после приниматься за проверку других систем.

Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:

• две камеры с дроссельными заслонками;
• дозировочная система камер;
• переходные системы для обоих камер;
• система холостых оборотов только для первой камеры.

Классификация Солекс карбюраторов по комплектации:

1. Система пускового устройства типа полуавтомат.
2. Ускорительный насос карбюратора.
3. Экономайзер режимов по мощности.

Раннее зажигание, признаки, причины

Раннее зажигание является одной из наиболее часто встречающихся неисправностей системы зажигания карбюраторных двигателей. Его суть заключается в слишком раннем (раньше чем требуется для нормальной работы двигателя) воспламенении топлива в камерах сгорания (намного раньше прихода поршня в верхнюю мертвую точку).

Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания. Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.

Признаки раннего зажигания

В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.

— Проблема с запуском двигателя. Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.

— Двигатель автомобиля неустойчиво работает на холостом ходу. Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.

— Вялая динамика автомобиля на скорости. При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

— «Стучат пальцы». Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

— Свечи зажигания черные. Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.

— «Выстрелы» в глушитель при работе на холостом ходу. Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.

— Черный дым из глушителя. Дымит не сгоревшее топливо.

— Повышенный расход топлива. На выполнение своей работы в режиме слишком раннего зажигания двигателю требуется намного больше топлива.

Перечисленные выше признаки раннего зажигания могут быть признаками других неисправностей, например, с карбюратором («переливает»), топливной системы (слишком сильно качает бензонасос), системой зажигания и пр. Но, в любом случае при их появлении в первую очередь проверяем правильность установки угла опережения зажигания, а потом уже смотрим карбюратор и все прочее.

Причины появления раннего зажигания

— Причиной слишком раннего зажигания чаще всего является неверно выставленный момент опережения зажигания на холостом ходу двигателя. Все рекомендации и требуемые углы опережения зажигания см. в следующих статьях на сайте: «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099», «Установка угла опережения зажигания на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107».

— Если начальный угол опережения зажигания выставлен правильно, а признаки слишком раннего зажигания все же имеются, то следует проверить центробежный регулятор опережения зажигания. Он должен включаться в работу на оборотах чуть выше оборотов холостого хода и постепенно, в зависимости от оборотов двигателя увеличивать угол. Ослабление или поломка пружин регулятора могут привести к тому, что центробежный регулятор будет сразу увеличивать угол опережения зажигания до недопустимых значений.

— На автомобилях ВАЗ 2105, 2107 с контактной системой зажигания следует проверить зазор между контактами прерывателя в трамблере, так как его величина напрямую влияет на угол опережения зажигания.

Примечания и дополнения

— Основной проверкой наличия раннего или наоборот позднего зажигания на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099 является проверка в движении. Когда, двигаясь со скоростью 40-50 км/ч, на ровном участке дороги, резко нажимаем на педаль «газа». Должна возникнуть небольшая кратковременная детонация (дробный, стрекочущий звук со стороны моторного отсека). Если она появилась и пропала, хорошо, зажигание выставлено верно. Появилась и не пропадает, зажигание слишком раннее. Нет никакой детонации — позднее зажигание.

Еще статьи по системе зажигания автомобиля

— Позднее зажигание, признаки, причины — Принцип действия бесконтактной системы зажигания — Схема бесконтактной системы зажигания

Система зажигания в «девятке» и ее модификациях

Система зажигания в моделях ВАЗ-2109, 21099 и 2108 является электронной. Представляет собой набор узлов и деталей, при помощи которых происходит появление искры в свечах зажигания и возгорание топливной смеси.

Как настраивать и регулировать зажигание

Она состоит из следующих элементов:

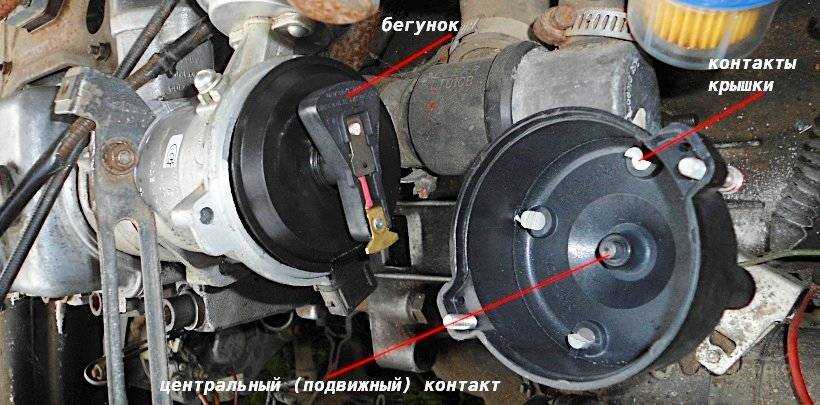

• трамблер или основной распределитель зажигательных импульсов;
• производящая высокое напряжение катушка, при помощи чего создается искра;
• провода и разъемы для соединения компонентов;
• коммутаторы;
• провода высокого напряжения, имеющие усиленную изоляцию;
• свечи зажигания.

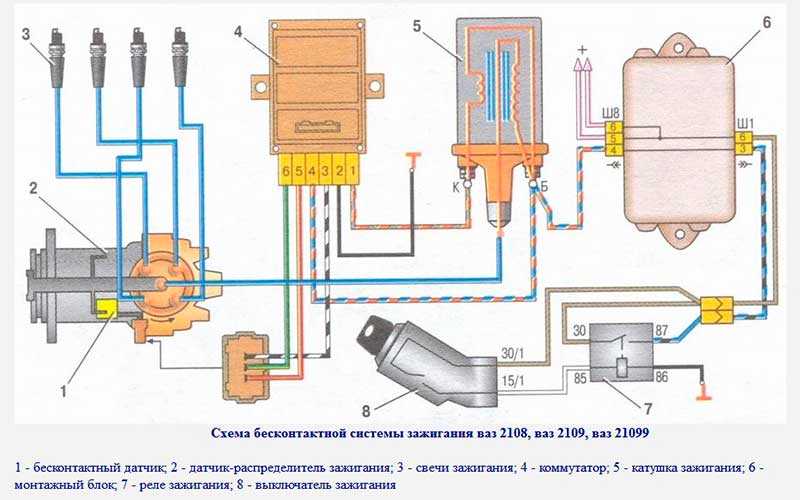

Схема зажигания для карбюраторного ДВС

Все элементы этого узла соединяются между собой специальным высоковольтным или низковольтным проводом. Одним из основных элементов конструкции считается распределитель зажигания. Он служит для выбора момента зажигания искры и подачи ее на цилиндры. При этом он постоянно отслеживает количество оборотов двигателя, чтобы регулировать подачу искры в зависимости от необходимости.

Если эти детали правильно настроены, четко выбирают момент подачи и устанавливают необходимую подачу, то автомобиль служит отлично. Если что-то начинает идти не так, то требуется ремонт. Неверное выставление момента подачи может быть причиной множества нарушений в работе мотора и сокращения срока его службы.

Схема зажигания инжекторного мотора

Корректировка зажигания трамблером на ВАЗ 21083

Вращая трамблер (распределитель зажигания) в ту или иную стороны можно выставить более раннее или более позднее зажигание. Имея определенный опыт проведения этой корректировки можно с довольно большой точностью выставить начальный угол опережения зажигания не прибегая к помощи стробоскопа.

Помимо этого можно вращением трамблера подкорректировать зажигание под бензин с разным октановым числом (т.н. октан-корректор) тем самым предотвратив детонацию и снижение мощности двигателя.

Устройство для корректировки угла опережения зажигания

Для проведения корректировки момента зажигания на фланце трамблера имеется шкала с делениями и знаками плюс, минус. На корпусе вспомогательных агрегатов выполнен специальный выступ относительно которого эту шкалу можно перемещать. Цена одного деления 8 градусов поворота коленчатого вала. См. фото в начале статьи.

Для увеличения угла опережения зажигания (более раннее) необходимо вращать трамблер по часовой стрелки в сторону минуса на шкале. Для уменьшения (более позднее зажигание) поворачиваем против часовой стрелки в сторону плюса.

На некоторых модификациях распределителей зажигания нет обозначений плюс-минус.

Порядок установки начального угла опережения зажигания

Например, в ситуации, когда трамблер снимался с двигателя и теперь установлен обратно. При этом, как он стоял раньше и какое опережение зажигания должно быть ни кто не знает.

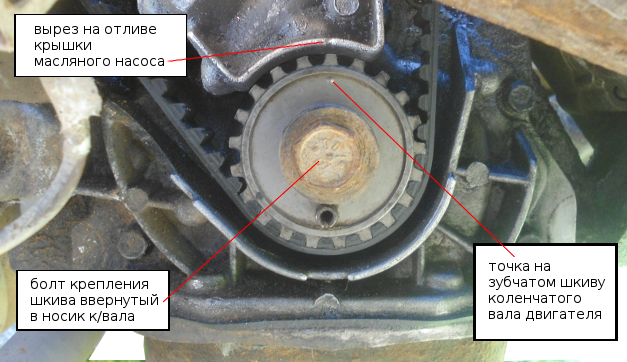

Выставляем коленчатый и распределительный валы по меткам

Совмещаем метку на шкиву распредвала и метку на задней крышке привода ГРМ.

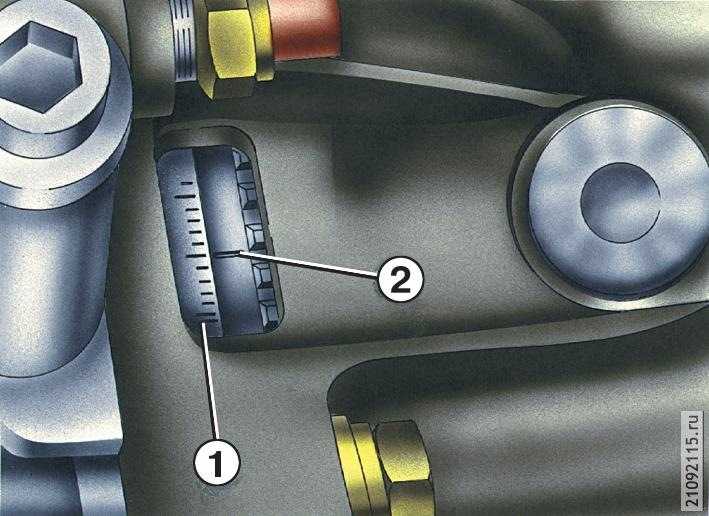

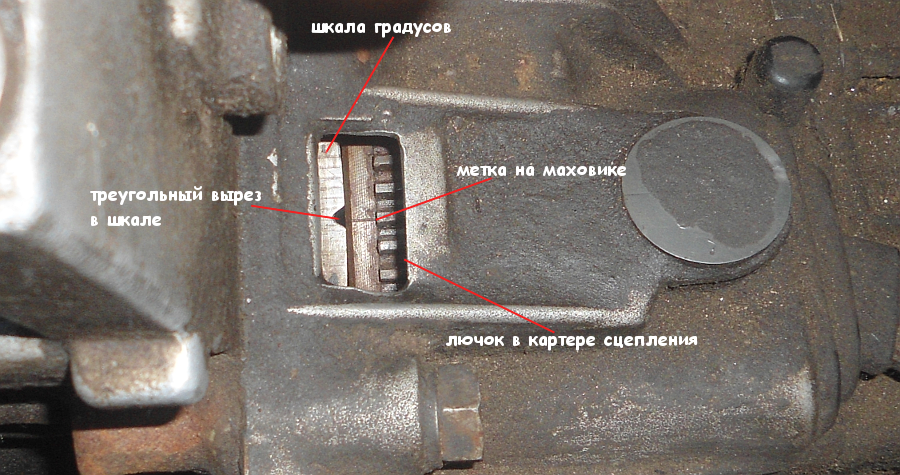

Совмещаем метку на маховике и центр треугольного выреза на шкале в лючке картера сцепления.

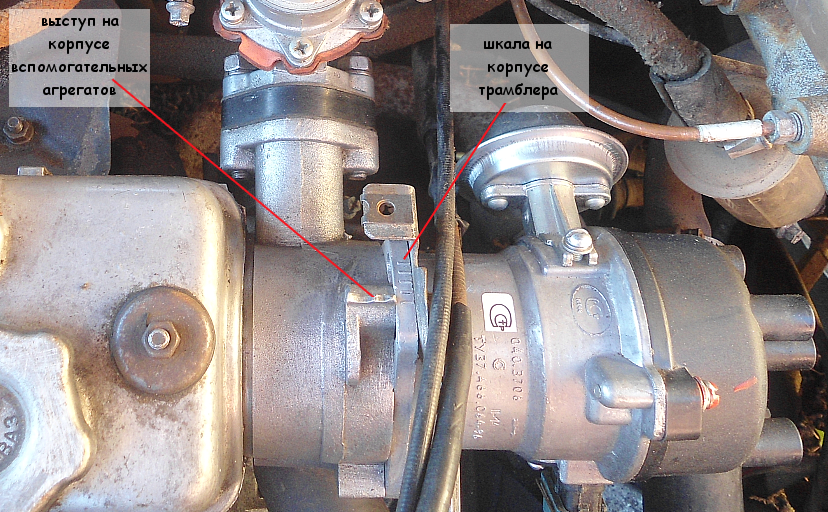

Совмещаем середину шкалы на трамблере с выступом

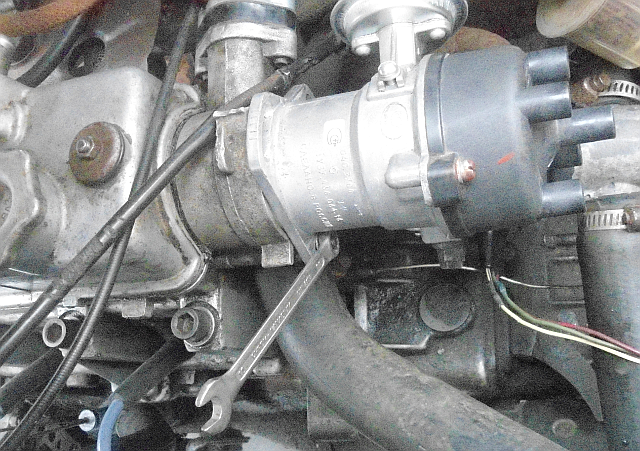

Для вращения трамблера и совмещения необходимо чтобы гайки его крепления были ослаблены. Немного отвернуть их можно ключом на «10».

Прогреваем двигатель

При установке момента опережения зажигания двигатель должен быть прогрет. Поэтому запускаем его и прогреваем до рабочей температуры (80-90 гр). Если двигатель не работает на холостых, слегка прикрываем воздушную заслонку карбюратора вытянув на себя рукоятку «подсоса».

Устанавливаем необходимый угол опережения зажигания

Постепенно утапливаем «подсос» одновременно вращая корпус трамблера вправо-влево добиваясь устойчивой работы двигателя на холостых.

В итоге коленчатый вал двигателя должен вращаться в пределах 700-800 об/мин, воздушная заслонка карбюратора должна быть полностью открыта. При выполнении этих условий можно закрепить трамблер и провести проверку правильности установки момента опережения зажигания в движении автомобиля.

Для проверки правильности установки момента зажигания разгоняем автомобиль до 40-50 км/ч на ровном участке дороги. Резко нажимаем на педаль газа и слушаем звуки со стороны двигателя (детонацию). Если возник дробный стук и через несколько секунд исчез — зажигание выставлено правильно. Стука нет вовсе — зажигание слишком позднее. Стук постоянный и не прекращается — зажигание слишком раннее.

Для того чтобы наиболее точно выставить угол опережения зажигания необходим стробоскоп. Подробнее: «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099».

Порядок корректировки момента зажигания вращением трамблера (октан-корректор)

Например, в ситуации, когда на заправке был залит бензин с более низким октановым числом в результате чего двигатель перестал тянуть и появилась детонация (постоянный дробный стук со стороны двигателя при нажатии педали газа — «пальцы стучат»). Необходимо октан-корректором трамблера сделать зажигание чуть раньше (увеличить угол опережения зажигания).

Вращаем трамблер

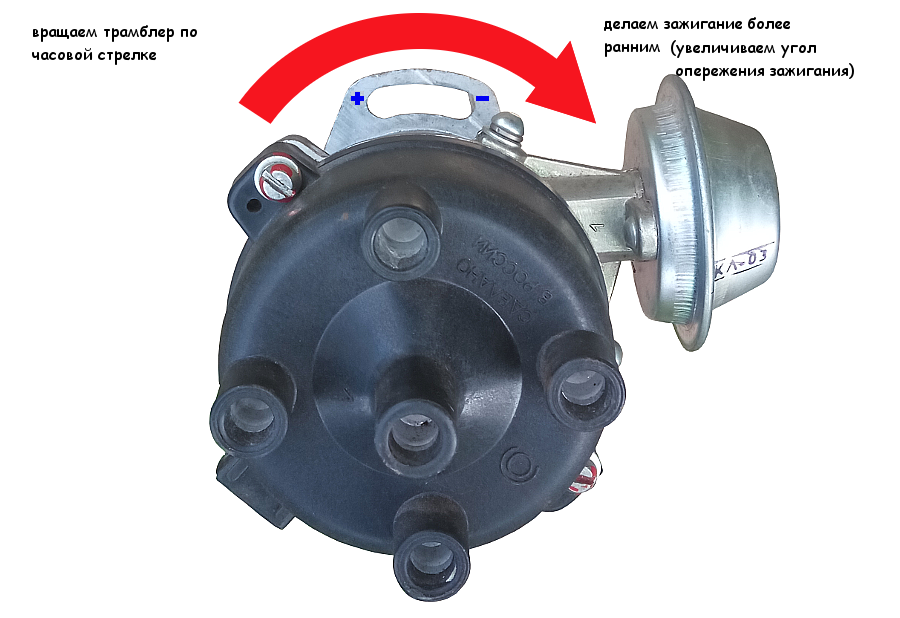

Руками поворачиваем трамблер по часовой стрелке на пол-деления (в сторону минуса на шкале). Угол опережения зажигания станет немного больше, зажигание раньше. Закрепляем его в таком положении затянув гайки.

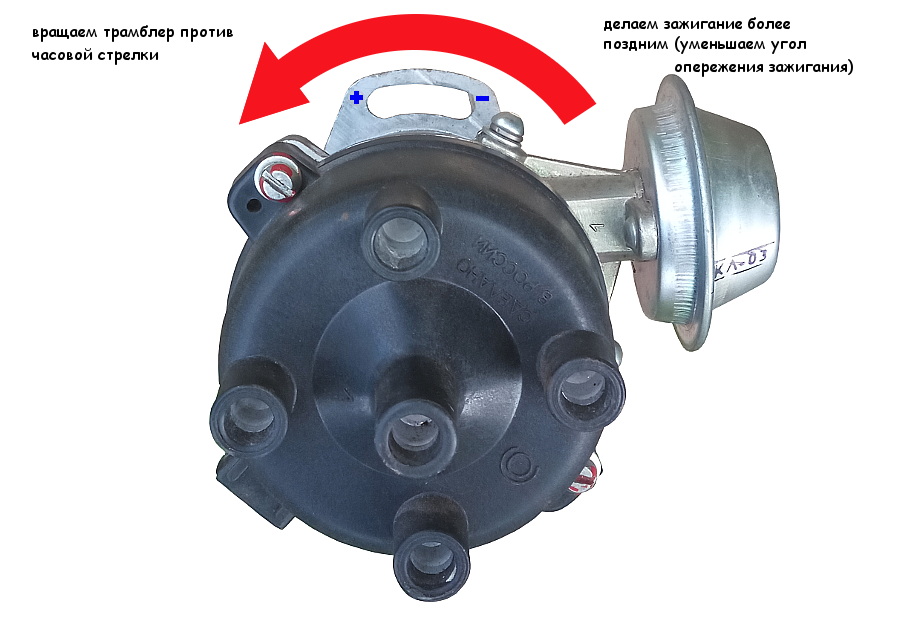

Если, наоборот, нужно сделать зажигание позже и уменьшить угол опережения, вращаем трамблер против часовой стрелки (в сторону плюса).

Примечания и дополнения

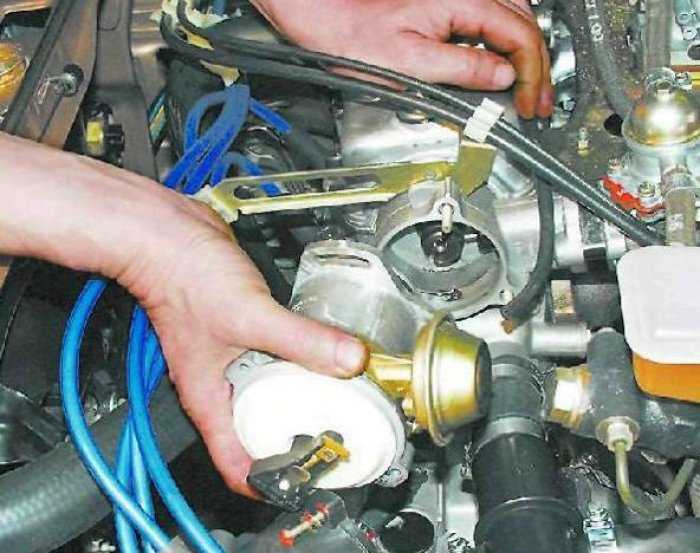

Если распределитель зажигания (трамблер) будет сниматься с двигателя при проведении ремонтных работ, необходимо пометить взаимное расположение делений шкалы и выступа на корпусе вспомогательных агрегатов чтобы при обратной установки было меньше проблем с поиском оптимального угла опережения зажигания.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Источник

Настройка зажигания с использованием стробоскопа

Корректной может считаться проверка и последующая регулировка зажигания ВАЗ-2109 (карбюратор) только в том случае, если двигатель прогрет до своей рабочей температуры (в диапазоне от 80 до 90 градусов). Все дальнейшие действия должны выполняться в соответствии с приведённой ниже инструкцией:

1. Запустите мотор и установите обороты коленвала на 800–900 об/мин.
2. Снимите шланг вакуума со штуцера вакуум-корректора опережения зажигания и, заглушив мотор, перекройте просвет в шланге.

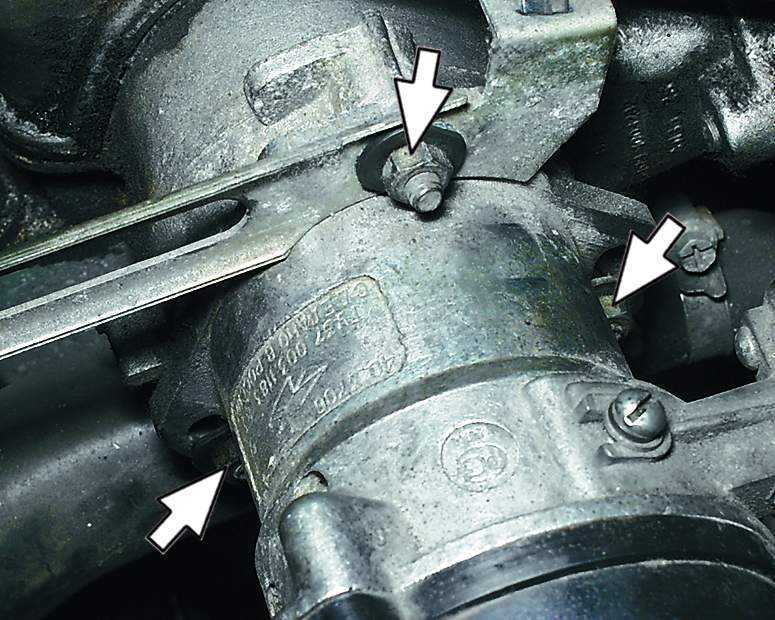

3. Воспользовавшись ключом на «10», открутите три гайки, на которых крепится прерыватель-распределитель.

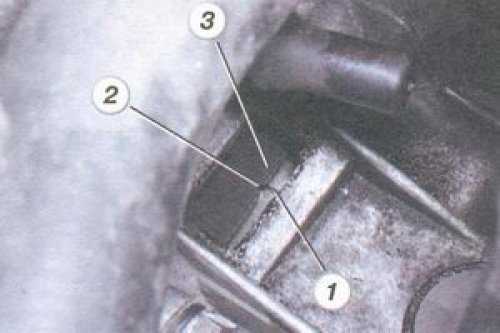

4. На картере КПП расположено смотровое окно, закрытое пробкой, после извлечения которой взору открывается зубчатый венец маховика. Проворачивайте маховик до тех пор, пока не увидите установочную метку, разместив которую напротив центрального деления на шкале, расположенной на краю смотрового окна, вы поставите первый и четвёртый поршни в верхнюю мёртвую точку. Нелишним будет проверить правильность расположения этой метки — для этого найдите такую же метку на шкиве коленвала и убедитесь, что она совмещена с меткой на крышке ГРМ.
   Убедитесь, что метки совпадают
5. Теперь нужно подключить стробоскоп, подсоединив его один провод к распредвалу вместо центрального высоковольтного провода, а второй — к отрицательной клемме аккумулятора.
6. Снова запустите двигатель и повторно убедитесь, что коленчатый вал вращается с требуемой частотой холостого хода.
7. Направьте луч стробоскопа в смотровое окно — импульсы прибора соответствуют моменту появления метки маховика.
8. Теперь необходимо поворачивать трамблёр до тех пор, пока не установите нужный угол опережения. Согласно паспортным данным, для бензина А-92 этот угол составляет 1 ± 1 градусов, а для бензина А-95 — 4 ± 1 градусов. Добейтесь размещения метки напротив нужной риски, и установка зажигания ВАЗ-2109 (карбюратор) может считаться выполненной.

Применение этого метода позволит вам настроить зажигание своими руками настолько точно, насколько это возможно без участия специалиста.

Как без стробоскопа выставить зажигание на ваз 2109

Регулировка зажигания ВАЗ 2109

Проблемы с зажиганием приводят к некорректной работе двигателя. Регулировка зажигания Ваз 2109 своими руками позволяет дёшево и быстро наладить настройки. Перед началом обязательно ознакомиться с инструкцией по регулировке зажигания.

Схема установки момента зажигания.

Регулировка электронного зажигания на инжекторе

Lada 2109 с инжекторным типом двигателя оборудована электронным модулем зажигания. Регулировка зажигания осуществляется путём программирования электронного блока управления. Без СТО провести такую процедуру невозможно — нужно специальное программное обеспечение.

Регулировка зажигания стробоскопом

Проверка и регулировка угла опережения зажигания производится на холостом ходу двигателя. Обороты коленчатого вала должны быть в пределах 820–900 об/мин .

1. Прогреть двигатель до 90 градусов .
2. Установить частоту вращения коленвала на уровне 820–900 об/мин. В случае выхода холостого хода за пределы — провести регулировку количества ТВС карбюратора.
3. Отсоединить шланг вакуума от штуцера.
4. Заглушить двигатель автомобиля.
5. В шланге вакуума убрать просвет.
6. Открутить три гайки крепления прерывателя-распределителя.
7. Извлечь резиновую пробку из картера КПП — там находится смотровое отверстие маховика.
8. Отсоединить провод первого цилиндра от крышки распределительного вала.
9. Подключить стробоскоп на место отсоединённого провода и к аккумулятору.
10. Завести автомобиль — стробоскоп начнёт посылать импульсы в такт маховику.
11. Вращать распределительный вал до сравнения риски с меткой на маховике.
12. Пометить метку.

Проверка метки на маховике проводится по метке шкива коленвала.

Совпадение меток означает, что регулировка системы зажигания проведена правильно.

Регулировка по меткам невозможна без прибора.

Регулировка зажигания по лампочке

Существуют способы регулировки без стробоскопа. Для проведения регулировки с помощью лампочки потребуется ключ для вращения коленчатого вала и стандартная лампочка на 12 вольт .

Установка момента зажигания путём ослабления крепления датчика момента искрообразования.

Порядок регулировки зажигания по лампочке

1. Специальным ключом провернуть коленвал до совпадения меток. При отсутствии ключа для коленвала — включить 4-ю передачу и толкать автомобиль пока не совпадут метки.
2. Подключить 12-вольтную лампочку к проводу, связывающему трамблёр и катушку зажигания.
3. Подсоединить лампочку к массе с помощью второго провода.
4. Подключить центральный провод к массе Лада 2109.
5. Ослабить бoлты на корпусе тpaмблёpa и включить зажигание — должна загореться лампочка.
6. Bpaщaть кopпyc вправо до погасания лампочки.
7. После погасания лампочки плавно поворачивать трамблер в левую сторону.
8. Остановиться в момент загорания лампочки.
9. Закрутить болты корпуса.

Схема регулировки зажигания по лампочке идеально подходит для проведения операции в домашних условиях без дополнительных затрат на прибор.

Регулировка зажигания по тахометру

Для проведения этого вида экономичной регулировки зажигания Жигули 2109 понадобится два человека. Один должен находиться в салоне «Девятки», второй — вращать трамблер.

Пошаговая регулировка по тахометру

1. Включить зажигание и следить за стрелкой тахометра.
2. Второй человек должен ослабить болты крепления трамблёра и провернуть его.
3. При повороте ключа в зажигании стрелка тахометра резко отклоняется и возвращается на ноль.
4. Трамблёр должен остаться в положении, когда стрелка тахометра отклоняется.
5. Этот метод регулировки момента зажигания требует терпения, так как с первого раза настроить очень тяжело.

Проверка зажигания

Для проверки регулировки системы зажигания ВАЗ 2109 нужно выехать на ровную дорогу.

• Разогнать автомобиль до 50 км/ч.
• Включить 4-ю передачу и выжать до упора педаль газа.

Появление тихих и коротких детонационных звуков означает правильно выставленное зажигание.

Позднее зажигание диагностируется по отсутствию звуков при разгоне.

Раннее зажигание — детонационные звуки очень громкие. В обоих случаях нужна повторная регулировка опережения зажигания.

Задай вопрос автомеханику

• Замена стартера ВАЗ 2109 своими силами
• Замена ремня ГРМ ВАЗ 2109 своими силами
• Замена и ремонт сцепления ВАЗ 2109 своими силами

как без стробоскопа выставить зажигание на ваз 2109, регулировка момент зажигание ваз 2109 своими руками инструкция самостоятельно отрегулировать правильно система жигули деветка без сто пошаговое руководство лада 2109 фото и видео:Регулировка момента зажигания ВАЗ 2109 своими руками, инструкция как самостоятельно отрегулировать правильно систему зажигания на Жигули Деветка без СТО. Пошаговое руководство по регулировке зажигания на Лада 2109 своими руками с фото и видео.

Проверка работоспособности бензонасоса на инжекторных ВАЗ 21082109

Если в «Спутниках» и «Самарах» с карбюраторными двигателями неисправности бензонасоса связаны только с его конструкцией, то у инжекторных машин они могут быть вызваны ещё и проблемами с электропитанием устройства.

Диагностика электрической цепи бензонасоса

Для того чтобы проверить, подаётся ли на бензонасос напряжение, включите зажигание, не заводя двигателя, и прислушайтесь. При повороте ключа вы должны услышать сначала щелчок реле, а потом характерный «визг», который издаёт работающий электромоторчик топливной помпы. Если эти звуки отсутствуют, поиск проблемы нужно начинать с устройств защиты цепи насоса.

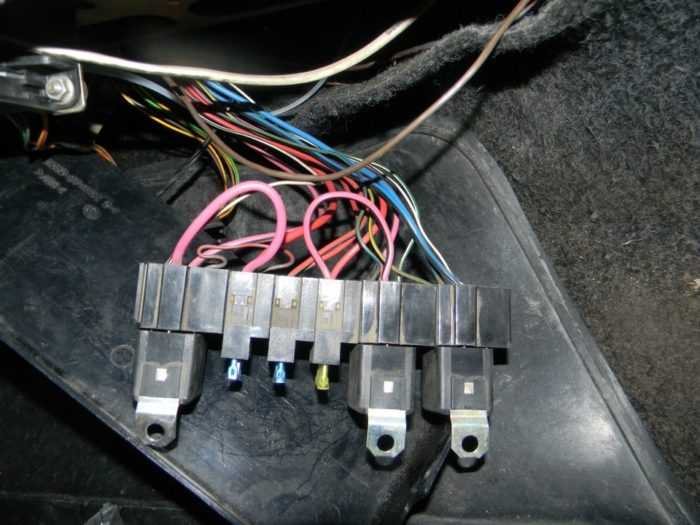

Реле и предохранитель топливной помпы находятся в дополнительном монтажном блоке, который расположен под бардачком. Реле насоса (R2) установлено посредине, а его предохранитель (F2) – слева от него.

Реле и предохранитель бензонасоса находятся в дополнительном монтажном блоке под «бардачком»

Проверяем их в таком порядке:

1. Отключаем минусовую клемму от АКБ.
2. Извлекаем предохранитель из гнезда, «прозваниваем» его тестером. Если он неисправен, производим его замену.
3. Подсоединяем клемму к аккумулятору, включаем зажигание, не запуская двигателя. Тестер переключаем в режим вольтметра и измеряем напряжение между выводом реле, к которому подходит розовый провод и «массой». Прибор должен показывать 12 В. Если напряжения нет, проблему нужно искать в проводке или контактной группе замка зажигания. Если же питание на реле подаётся, замкните отвёрткой вывод, к которому подходит розовый провод с выводом, соединённым с серым проводом. Так цепь насоса окажется замкнутой напрямую (в обход реле). Бензонасос заработал — меняем реле, нет — проверяем, поступает ли напряжение на сам насос.
4. Снимаем заднее сиденье. Отгибаем под ним ковролин, находим лючок. Откручиваем винты (2 шт) его крепления. Под лючком есть электрический разъем. Отсоединяем его от насоса. Включаем зажигание. При помощи тестера, включённого в режиме вольтметра, измеряем напряжение между «плюсом» (серый провод) насоса и его «массой». Напряжение есть — проблема в самом насосе, нет — причину следует искать в проводке.

Проверка давления топлива в системе

Если диагностика показала, что насос работает, но при этом наблюдаются вышеперечисленные признаки его неисправности, нужно проверить давление топлива в системе. Для этого будут нужны:

• манометр с пределом измерения 5–7 атмосфер (подойдёт обычный шинный);
• отрезок бензостойкого шланга длиной от 50 см внутренним диаметром 10–12 мм;
• ниппельный колпачок;
• 2 хомута для шланга;
• сухая тряпка.

Проверку давления производим в следующем порядке:

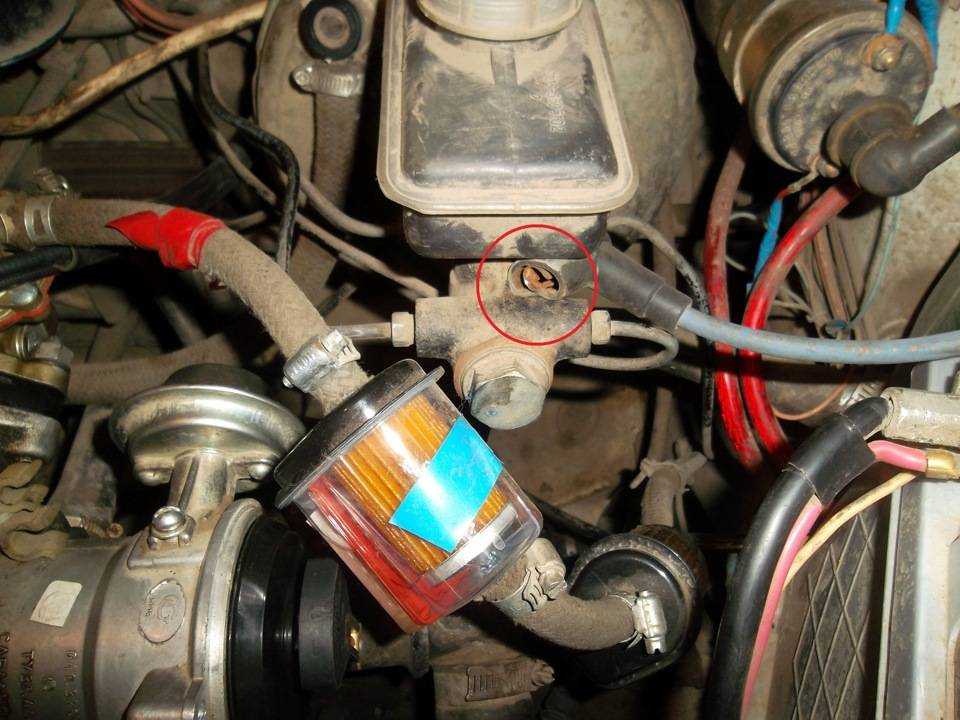

1. Находим на топливной рампе специальный штуцер. Он находится на правом торце устройства (если смотреть из салона авто).

Штуцер находится на торце рампы с правой стороны

Выкручиваем золотник ниппельным колпачком

Один конец шланга присоединяем к манометру, другой — к штуцеру на рампе

Давление при включенном зажигании должно составлять 2,8–3,2 атмосферы

Способы регулировки зажигания на ВАЗ-2109 своими руками (для карбюраторных моторов)

Проблемы с зажиганием все чаще появляются в старых версиях авто, оборудованных карбюраторным двигателем.

Если у вас именно такой ВАЗ-2109, то работа по настройке момента требует следующего оборудования и инструментов:

Как показывает практика, при настройке момента можно обойтись и без стробоскопа.

Но если вы планируете самостоятельно обслуживать автомобиль, то наличие такого устройства в гараже — только плюс.

Перед началом работ по установке угла зажигания выполните подготовительные работы:

устанавливайте ключ в замок зажигания и заведите мотор;
дожидайтесь пока силовой узел наберет температуру в 90 градусов Цельсия и увеличьте частоту оборотов до 800 (контролируйте показатель с помощью тахометра). Поднять скорость вращения коленвала можно двумя способами — попросить напарника нажать на педаль газа в автомобиле или потянуть за ручку регулятора на кожухе карбюратора;
как только мотор прогрелся до нужной температуры, демонтируйте трубку, благодаря которой осуществляется разрежение со штуцера. Ручку для регулировки можно найти на панели распределителя системы зажигания (трамблере). Отсоединенный конец отброшенной трубки зажимайте пальцем, чтобы убедиться в наличии разрежения. Если таковое имеется, то необходимо поднять число оборотов до момента исчезновения разрежения;
отключайте мотор и полностью перегибайте трубку

Обратите внимание, чтобы в проеме изделия не оставалось просвета. Берите ключ и слегка откручивайте гайки, которые фиксируют трамблер;
доставайте пробку и вычищайте от загрязнений смотровой лючок со специальной шкалой (расположен на картере КПП)

В данном лючке найдите полоски, необходимые для правильного выставления зажигания. Вот на них и нужно остановиться более подробно.

Установка по меткам:

— берите отвертку со шлицом и поворачивайте маховик до момента достижения длинной полосы на шкале. В момент настройки зажигания проследите, чтобы длинная полоса находилась напротив треугольного выреза на шкале изделия. Данная позиция соответствует нулевому положению угла. При выставлении такого параметра 1-й и 4-й цилиндры мотора ВАЗ-2109 располагаются в позиции ВМТ;

— в случае, когда шкалу видно плохо или нет уверенности в том, что нужная полоска является действительно длинной, то убедитесь в правильности ее позиции на шкиве распредвала. Чтобы выполнить эту работу, демонтируйте кожух ремня ГРМ. При этом нужная отметка должна совпасть с чертой на задней части кожуха ремня.

Проверка с помощью стробоскопа выполняется следующим образом:

• красным проводом прикасайтесь к плюсовому контакту катушки;
• темный проводник набрасывайте на корпус;
• крепление подключайте к проводам, расположенным на 4-м цилиндре.

Как только приготовления заверены, можно приступать к точному выставлению момента зажигания.

Делается это по следующему алгоритму:

• запускайте мотор и сводите число оборотов к минимуму (до 800, не более). Для измерений используйте подготовленный ранее тахометр;
• луч стробоскопа направляйте в специальное окошко для просмотра;
• наиболее длинная отметка маховика выставляется на уровне нуля (измеряется в градусах). Устанавливайте ту метку, которая характерна для применяемого вами топлива.

Чтобы исключить ошибку, проворачивайте корпус распределителя в правую сторону.

При таком действии угол будет увеличиваться. Если же проворачивать крышку против часовой стрелки, то угол зажигания, наоборот, будет снижаться.

Одно деление на изделии приравнивается к 8 градусам. Следовательно, регулировка должна производиться без спешки. Как только нужная позиция найдена, фиксируйте трамблер.

Проверку можно проводить со стробоскопом по лампочке 12 Вольт.

Какие бензонасосы устанавливаются на ВАЗ 21082109 карбюратор

Вначале как карбюраторные, так и инжекторные модели автомобилей ВАЗ 2108/2109 оснащаются бензонасосами марки ДААЗ. Их конкретный производитель — сам завод АвтоВАЗ. Эти устройства характеризуются низкой ценой и доступностью для широкого круга автолюбителей: ДААЗ можно приобрести в любом автомагазине.

Но невзирая на цены российского производителя (от 700 рублей за изделие), многие автовладельцы предпочитают как можно резвее снять заводской и установить другой. Это желание разъясняется наличием огромного количества негативных отзывов со стороны хозяев относительно свойства ДААЗ.

я перед покупкой этого объехал с ДЕСЯТОК! магазинов… посправшивал у знкомых….порылся в инете…вобщем в продаже есть только ДААЗ как на фото все они текут по оси педальки…жду когда этот потечет…

Самый экономный вид оборудования для топливных систем российских автомобилей

Альтернативным вариантом оснащения считается бензонасос фирмы Пекар (Pekar). Он более стоек ко всем видам воздействий, к тому же характеризуется долговечностью. Пекар — ведущий производитель автокомпонентов в Рф.

Я, за рулем боле 30 лет. и у меня было много бензонасосов и менял я их нередко. То протрется мембрана, а то выйдут из строя клапана. В 2004 году купил для себя новый бензонасос Pekar и на данный момент горя не знаю. Со старенькыми бензонасосами возил в жару тряпку с водой. Когда бензонасос переставал качать мочил тряпку и ложил сверху, а этот бензонасос выдерживает любою температуру. И за этот период времени я поменял только клапана, а мембрана еще работает. Шток тоже поменял один раз. Очень неплохой бензонасос всем советую

Высококачественные и долговременные устройства захватили популярность у многих русских водителей ВАЗ

По желанию владельца во время ремонта можно установить на ВАЗ 2108/2109 бензонасос производства немецкой фирмы Bosch. Цена необычного устройства более 2 тыщ рублей, но качество полностью сумеет окупить все расходы.

Топливные насосы в автомобилях ВАЗ 2108/2109 с инжекторными движками размещены не под капотом. Потому поиск поломок и дефектов должен начинаться не с обычного открывания крышки капота. Устройство размещается конкретно в бензобаке. Другими словами добраться до него в случае поломки будет довольно трудно — придётся откидывать либо демонтировать заднее сидение.
