Мотоцикл урал: как настроить сцепление

Как регулировать сцепление

Теперь к вопросу о регулировке узла сцепления на мотороллерах Муравей. Здесь потребуется правильно затянуть гайки. Обычно такая необходимость возникает, если мотороллер, а точнее его сцепление ведёт, и Муравей от этого не может в нормальном режиме передвигаться по дорогам.

У рычага выключения сцепления при нормальном состоянии узла должен быть свободный ход. Если же этот свободный ход отсутствует, тогда сцепление начинает буксовать. А когда ход слишком большой, тогда сцепление включается не полностью. Обе ситуации являются проблемой.

Поэтому нужно выполнить процедуру по регулировке сцепления. Выполняется процедура согласно следующим рекомендациям:

• для рычага нормальным показателем свободного хода является диапазон от 5 до 10 мм;
• чтобы отрегулировать сцепление, необходимо полностью закрутить до конца регулировочный винт сцепного троса;
• далее с помощью торцевого ключа ослабить контргайку винта регулировки, которая находится на картере;
• далее закрутить винт до момента его соприкосновения с грибком;
• теперь нужно открутить на четверть оборота винт регулировки, а также закрепить его для предотвращения проворачивания;
• остаётся лишь отрегулировать натяжение троса выжимки сцепления на руле управления мотороллером Муравей.

Выполнив затяжку гаек, необходимо нажать на рычаг и посмотреть, как при этом будет отходить нажимной диск.

Есть несколько дополнительных рекомендаций на этот счёт.

• Если диск отходит, но делает это с перекосом, тогда примерно на половину оборота соответствующую гайку нужно будет ещё подтянуть. После проверить правильность настройки ещё раз.
• Если половины оборота оказалось недостаточно, тогда сделайте ещё столько же оборотов. Делайте до тех пор, пока диск не начнёт оптимально и ровно отходить от поверхности.
• В ситуациях, когда мотороллер Муравей используется для транспортировки тяжёлого груза, сцепление может попросту не справляться с такой нагрузкой. В этой ситуации обычно приходится справляться с пробуксовкой путём нескольких оборотов регулировочной гайки.
• Когда усилие на рычаг кажется слишком большим, и Муравей не служит у вас для грузоперевозок, то гайку вполне можно отпустить до комфортного уровня.

Неисправности сцепления

Возможные неисправности, которые могут появиться во время эксплуатации мотоциклов ИЖ.

Буксует сцепление ИЖ Юпитер ИЖ Планета причины

Неисправность заметна при резком разгоне. Увеличиваем обороты, а мотоцикл не разгоняется. Тоже самое происходит при езде в крутом подъеме при увеличении нагрузки. Мотоцикл не может преодолеть препятствие, останавливается, хотя обороты коленчатого вала не падают. Диски сильно нагреваются и быстро изнашиваются. Эксплуатировать технику в таком состоянии нельзя нужно найти причину и устранить.

Данная неисправность говорит, что диски слабо прижаты друг к другу.

Причин может быть несколько:

• Регулировка проведена не правильно
• Пружины потеряли былую упругость
• Диски износились стали тоньше
• Износ деталей привода

Серьезной неисправностью может быть заедание троса привода управления. Причина в повреждении оболочки и образовавшейся ржавчине под ней. Нежна чистка и смазка, лучше замена.

Проверить и промыть сам механизм настройки находящийся в правой крышке двигателя. Мелкие частички дорожного песка, с водой попавшие в механизм могут тормозить работу. После выжима рычага детали не возвращаются в исходное положение.

Ведет сцепление ИЖ Планета ИЖ Юпитер причины

Муфта ведёт – это когда рычаг выжат до конца, а при включении скорости мотоцикл сразу начинает движение его невозможно остановить. Нажимаешь на тормоз, двигатель глохнет. Это говорит о том, что муфта не полностью отключена.

Основная причина в пружинах, которые сжимают диски. Диски не равномерно ослаблены и местами крепко соприкасаются друг с другом. Нужна правильная настройка пружин.

Слишком большой свободный ход рычага управления на руле. Если не поддается настройке заменить изношенные детали управления.

Нужно проверить толкатель, который находится внутри первичного вала коробки передач. Возможно, стержень стал короче.

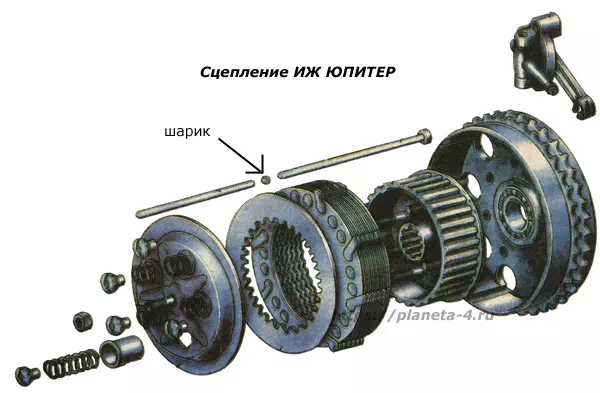

Обязательно проверить наличие шарика. Часто при разборке он выкатывается и его теряют.

Шарик находится в нутрии первичного вала двухцилиндрового двигателя между толкателем и упорным стержнем.

У одноцилиндрового агрегата шарик находится в правой крышке между винтом с контрольной гайкой и упорным стержнем в первичном валу коробки.

Ремонт сцепления своими руками

Ремонт после разборки — осматривают его детали и при необходимости заменяют. Пружины сцепления не должны отличаться одна от другой по своей высоте более чем на 2,5 мм. Если сильно изношены или повреждены фрикционные накладки ведомых дисков, их следует заменить (переклепка накладок). Переклепка может производиться с применением приспособления 2 или оправок 3 (картинка) в таком порядке:

— выколотить бородком заклепки и удалить ранее установленные негодные накладки; — наложить новые накладки 1 на диск так, чтобы зенковки отверстий обеих накладок были снаружи; — вставлять поочередно в отверстия пустотелые заклепки 4 и развести концы их керном 5, ударяя по нему молотком 6, при этом головки заклепок должны утопать в зенковках не менее чем на 1—1,5 мм.

Принцип функционирования агрегата.

ПГУ крепится на панели кабины. Акселератор сцепления соединен с агрегатом посредством толкателя. Когда сцепление выключено, шток прижат к поршню пневмоцилиндра. При нажатии на акселератор жидкость поступает по каналу в усилитель. Движением толкателя открывается клапан пневмосистемы. При достижении необходимого давления происходит полное открывание впускного клапана, и воздух поступает в камеру пневмоцилиндра. Поршень вместе с толкателем выключения сцепления достигают верхней точки. Особенностью работы поршня является воздействие на него двух сил. С одной стороны на него оказывает давление сжатого воздуха пневмосистемы, с другой действие рабочей жидкости гидроусилителя. Системы созданы таким образом, чтобы обеспечить максимальный комфорт для управления механизмом сцепления водителем. При отпускании педали, давление рабочей жидкости гидроусилителя уменьшается и пневмоцилиндр останавливает свою работу. Выпускной клапан открывается, и воздух выходит в атмосферу. При поломке агрегата сцепление выключается только при помощи работы гидроусилителя.

Устройство пневмосистемы.

Механизм состоит из резервуара, установленного на раме, одинарного защитного клапана и магистралей. Подача воздуха к усилителю осуществляется по отдельному контуру системы. Клапан расположен на резервуаре и разделяет воздушные трубопроводы, идущие к механизму сцепления и остальным узлам. Для слива конденсата, образующегося в баллонах, имеется кран.

Устройство ПГУ.

Усилитель состоит из корпуса, внутри которого находятся поршень и толкатель. Поршень имеет манжету и двигается в осевом направлении. Корпус усилителя сверху закрывается крышкой, через которую проходит толкатель. Для защиты от грязи, пыли в механизм на крышке усилителя установлен грязесъемник. Толкатель соединен с акселератором выключения сцепления вилочным механизмом. Акселератор устанавливается на оси кронштейна. Подача воздуха в агрегат производится от баллонов посредством работы клапанного механизма.

Основные неисправности механизма.

ПГУ Урала 5557 и гидроусилитель выходят из строя по следующим причинам:

1. Разбухание уплотнительного кольца.
2. Неправильная регулировка механизма.
3. Износ манжет и других элементов.
4. Изгиб вилки выжимного цилиндра
5. Износ оси вилки.
6. Провал педали.
7. Заклинивание привода.
8. Износ клапанов.

При заклинивании механизма, стоит разобрать его и промыть в бензине или керосине. Износ уплотнительных колец, клапанов влечет за собой утечку сжатого воздуха из баллонов. Данную проблему можно заметить по наличию постоянного «шипения» агрегата. Если проблемы ПГУ сцепления своевременно не устранить, в дальнейшем могут возникнуть поломки гидроусилителя, что приведет к остановке эксплуатации автомобиля и необходимости установки новых запчастей завода Урал.

В каких случаях требуется замена агрегата.

Интенсивная эксплуатация автомобиля в городских условиях, где часто происходит разгон и торможение, влечет за собой быстрый износ механизмов трансмиссии. Частое нажатие на акселератор сцепления влечет за собой износ самого усилителя. В конечном итоге, при износе механизма существенно ухудшается плавность трогания с места и переключения передач. Помимо этого резкие колебания передаются от двигателя через трансмиссию на раму автомобиля. ПГУ решает многие проблемы, поэтому его неисправность влечет потерю комфорта управления механизмом и автомобиля в целом.

Сцепление УРАЛ 4320

Регулировка работы педали сцепления.

Одной из проблем работы усилителя является неправильная установка акселератора. Для устранения проблемы необходимо проводить регулировку. Она проводится в несколько этапов:

Баллон Урал 4320

1. Спустить воздух из баллонов.
2. Перевести пневмоцилиндр в верхнее положение и зафиксировать его.
3. Нажать в пол акселератор сцепления.
4. Отрегулировать свободный ход.
5. Произвести замер хода толкателя при работающем двигателе.

Если ход акселератора будет отрегулирован с нарушением, то усилитель не сможет обеспечивать плавного переключения скоростей и трогания автомобиля с места.

Регулировка затяжки гаек

Регулировочные гайки затягиваем примерно до такого предела как на фото. Я всем своим клиентам затягиваю примерно так — ни больше и не меньше. После затяжки гаек — нажимаем на рычаг и смотрим как отходит нажимной диск.

• Если диск отходит с перекосом — подтягиваем на пол оборота нужную гайку и проверяем по новой
• Если пол оборота мало — крутим гайку еще на пол оборота, пока диск не станет отходить идеально ровно

• Если вы перевозите большие грузы и сцепление не справляется с повышенной нагрузкой и буксует — подтяните на несколько оборотов гайки
• Если усилие на рычаге для вас велико и вы эксплуатируете мотороллер без груза или одиночку например «Тулу» — отпустите гайки

Sonstiges — МОТОЛЮЛЬКА.РУ

ТЕРИБЕРКА — п-ов РЫБАЧИЙ, июль 2011.

Пишу я от себя, поэтому не надо грязи Давайте так, это будет Женское видение истории.

Тёма ухал в среду. Как сейчас помню. Уехал на Мурманск. А я осталась в этой душной Москве, в полную жару + 35 в офисе и без кондиционера. У меня была по-настоящему аццкая работа

Грел, нет, Холодил меня билет на самолет в Мурманск. Вылет в субботу. Когда же уже?! А еще столько дел! Однако, стала ловить себя на мысли , что это прикольно — человек чешет со среды на мотоцикле…, а я его должна догнать всего за 2 часа, в субботу! Как-то не привычно, раньше я часто летала и для меня «быстрый», даже в 9 часов перелёт на дальние расстояния был привычен, сейчас сложилось другое ощущение Мира. Его надо бы — Проехать!

Радовали смски от Тёмы – например: «Петро

Как же они меня радовали и обламывали одновременно. Ведь я там никогда не была. Карелия для меня так и осталась «Страной Озёр» из книжек.

Коробка передач м72

На М-72 устанавливается четырехступенчатая двухходовая коробка передач, состоящая из механизма переключения передач и пускового механизма (стартер).

Силовая передача коробки состоит из восьми шестерен и двух муфт переключения, смонтированных на первичном 1 и вторичном 4 валах коробки передач.

Первичный вал вращается на шариковом и роликовом цилиндрическом подшипниках.

Вторичный вал вращается на двух шариковых подшипниках.

Две шестерни первичного вала изготовлены за одно целое с ним.

Шестерни вторичного вала 2, 9 и 16 свободно вращаются на бронзовых втулках 3, 10 и 15, которые напрессованы на вторичный вал.

Все шестерни (их модуль равен 2,5 мм) первичного и вторичного валов находятся в постоянном зацеплении.

Шестерни 2 имеют спиральные зубья, а остальные — прямые зубья.

Муфты 6 и 13 предназначены для переключения передач.

Муфта 6 служит для включения третьей и четвертой передач и насажена на шлицевую втулку 12, связанную с валом шпонками. Имеет торцевые кулачки для зацепления.

Муфта 13 служит для включения первой и второй передач и насажена непосредственно на шлицы вала. Имеет сквозные отверстия, служащие для зацепления с шестернями.

Если муфты установить в нейтральное положение, то вторичный вал коробки передач вращаться не будет.

На хвостовик вторичного вала насажен и закреплен гайкой диск 17, через который производится передача крутящего момента к ведущему колесу.

Регулировка сцепления на мотоцикле

Сцепление регулируется изменением силы прижатия дисков друг к другу, которая, в свою очередь, регулируется путем поджатия пружин. Для этого на пружины надеты специальные «грибки», к которым можно добраться после снятия крышки на левой крышке двигателя (отверстие для масла). Стоит сказать, что таким образом можно подобраться не ко всем «грибкам», а только к некоторой их части. Регулировку всех «грибков» можно осуществить вращением коленвала ккстартером.

Стоит обратить внимание, что абсолютно все пружины должны быть одинаково натянут, т.е. каждый «грибок» закручен на одинаковое количество полуоборотов

Таким образом, если сцепление проскальзывает, то следует выполнить всего два шага:

1. Удостовериться в наличие свободного хода ручки. Если его нет, то сцепление будет находиться постоянно в выжатом состоянии.
2. Открыть левую крышку, при этом не сливая никаких жидкостей, и равномерно затянуть все «грибки». После этого следует проверить работу сцепления. Если проскальзывание продолжается, стоит повторить процедуру.

Во время регулировки стоит быть внимательным и обращать внимание на различные детали, например, уровень масла в двигателе, состояние зубцов на дисках и т.д. Стоит обратить внимание, что не следует пренебрегать неисправностью данного элемента мотоцикла, ведь, если в начале дня сцепление начало пробуксовывать, то уже через несколько часов интенсивной езда на мотоцикле, оно полностью может умереть, тем самым нанеся вред транспортному средству в целом

Ведь маленькие частицы сгоревших дисков сцепления попадают в масло, вместе с которым отправляются в прецизионные сочленения вкладышей, шатунов и поршней, тем самым портя двигатель. Поэтому, если уж пришел момент заменить сцепление, то это следует сделать незамедлительно

Стоит обратить внимание, что не следует пренебрегать неисправностью данного элемента мотоцикла, ведь, если в начале дня сцепление начало пробуксовывать, то уже через несколько часов интенсивной езда на мотоцикле, оно полностью может умереть, тем самым нанеся вред транспортному средству в целом. Ведь маленькие частицы сгоревших дисков сцепления попадают в масло, вместе с которым отправляются в прецизионные сочленения вкладышей, шатунов и поршней, тем самым портя двигатель

Поэтому, если уж пришел момент заменить сцепление, то это следует сделать незамедлительно.

При постоянной эксплуатации мотоцикла и больших пробегах вместе со сцеплением изнашивается и сама корзина – на гранях ее продольных прорезей появляется выработка. Ее появление в данных местах приводит к тому, что дискам сцепления двигаться становится очень трудно. Неглубокая выработка может быть исправлена с помощью обычного напильника, однако, это совсем крайний случай, все таки, если она появилась, то лучше поставить новую корзину.

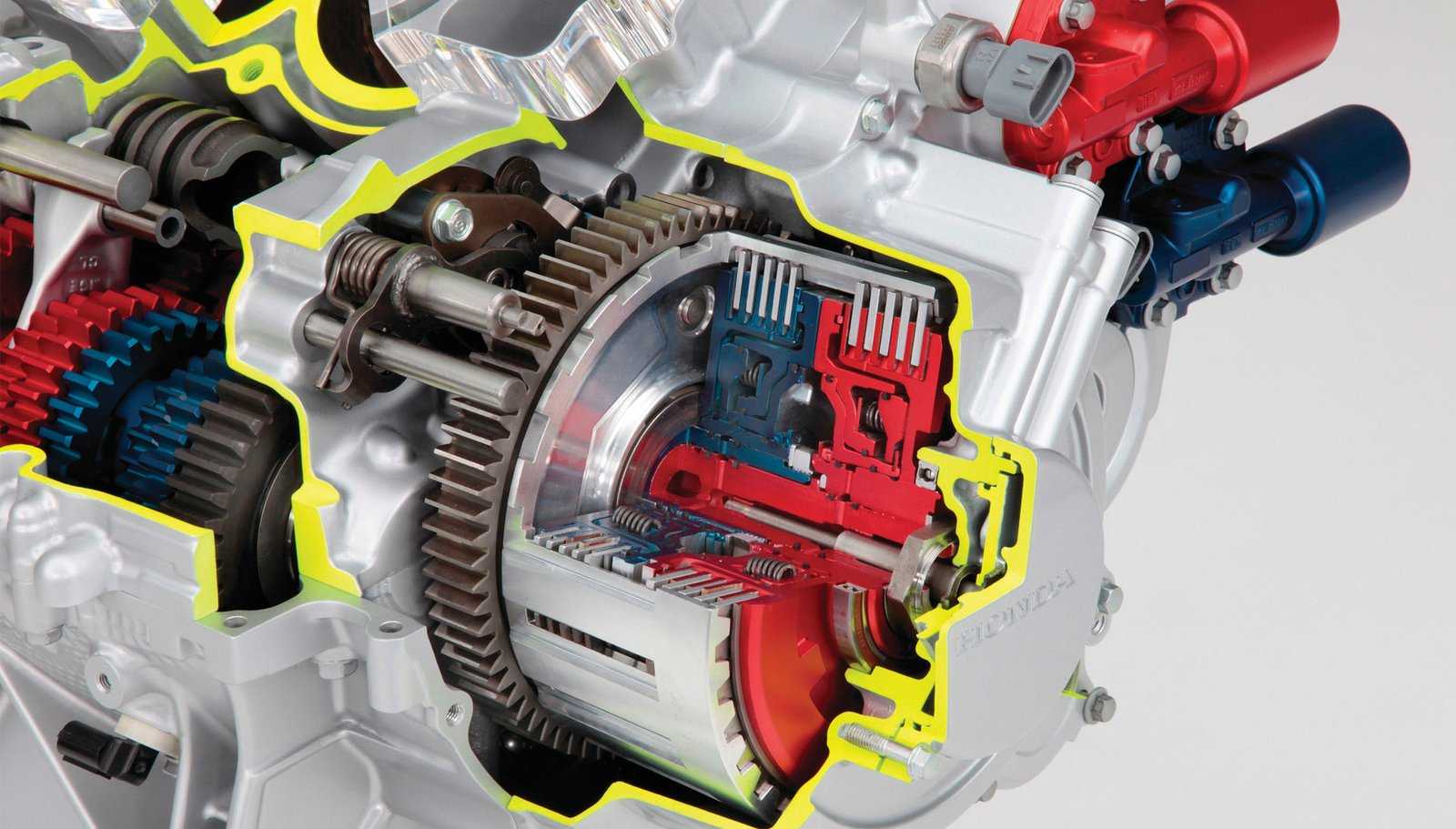

Итак, мото сцепление бывает разным, однако, наиболее распространенным его типом является многодисковое сцепление в масляной ванне. Именно его чаще всего устанавливают на мотоциклы. Поэтому, замену сцепления рассмотрим на примере многодискового сцепления.

https://youtube.com/watch?v=kl2Y3j00PDY

Устройство и обслуживание пгу сцепления на автомобиле Урал 4320.

Пневмогидравлический усилитель автомобиля Урал-4320 — составная часть системы сцепления этого авто, уменьшающая усилие, которое прилагается на педаль. ПГУ состоит из трёх узлов:

• пневмоцилиндр;
• система слежения;
• индикатор изношенности накладок на ведомом диске.

Во время работы происходит передача в ПГУ давления той жидкости, которая находится внутри основного цилиндра. Вследствие этого срабатывают поршни усилителя, а также устройства слежения. В момент отпускания происходит снижение давления на поршне системы слежения, вследствие чего данный механизм вместе с поршнем ПГУ возвращается в начальную позицию.

Пусковой механизм

Пусковой механизм мотоцикла Урал состоит из нескольких компонентов, включая стартерные муфты и рычаги, золотники, пружины, втулки и вал.

Для работы с пусковым механизмом необходимо снять крышку стартера, которая закреплена винтами. После снятия крышки можно получить доступ к механизму и провести его обслуживание или устранение возможных повреждений.

Снятие дисков сцепления

Перед началом работ нужно снять диски сцепления, для этого:

1. Снимают ступицы, отвинчивая винты.
2. Снимают муфты с помощью молотка и пружин.
3. Отпускают контргайки и отвинчивают стартерные рычаги.
4. После этого можно снять диски сцепления.

Проверка и устранение дефектов

После снятия дисков сцепления можно проверить и устранить возможные дефекты механизма. Для этого:

• Проверяют длину дисков и их поверхности на предмет повреждений и износа.
• Правят ведущие поверхности диска с помощью молотка и закаленных валов.
• Обрабатывают втулки дисков с помощью шлифовального круга.
• Проверяют состояние и работу золотников, заменяют их при необходимости.

Установка дисков сцепления

После проведения всех необходимых работ диски сцепления устанавливают обратно на мотоцикл. Для этого:

1. Устанавливают диски в правильном порядке, обеспечивая одинаковую свободу между ними.
2. Устанавливают стартерные рычаги и закручивают контргайки.
3. Закрепляют диски сцепления втулками и ведущими колесами.
4. Устанавливают ступицы и закрепляют их винтами.

После установки дисков сцепления следует проверить корректность работы пускового механизма.

Внимание: при работе с пусковым механизмом необходимо соблюдать предельную осторожность и выполнять все действия согласно руководству по эксплуатации мотоцикла Урал

Как выбрать подходящую настройку сцепления?

Настройка сцепления является важной процедурой для обеспечения правильной работы мотоцикла Урал. Подходящая настройка сцепления позволяет добиться оптимального сцепления между мотором и передачами, обеспечивая плавное переключение скоростей и улучшение общей производительности мотоцикла

Вот несколько полезных советов и рекомендаций по выбору подходящей настройки сцепления:

Оцените состояние сцепления: Перед началом настройки сцепления важно оценить его текущее состояние. Проверьте наличие износа или повреждений на деталях сцепления и замените их при необходимости.

Подберите корректную регулировку сцепления: Регулировка сцепления должна быть сделана с учетом особенностей вашего стиля езды

Если вы предпочитаете активную езду и часто переключаете скорости, то сцепление должно быть регулировано ближе к нейтральному положению. Если вы предпочитаете спокойную и плавную езду, то сцепление должно быть регулировано дальше от нейтрального положения.

Настройте тягу сцепления: Тяга сцепления должна быть правильно настроена для обеспечения достаточной свободы движения рычага сцепления. Убедитесь, что рычаг сцепления движется свободно и без усилий, иначе это может повлиять на переключение скоростей.

Проверьте уровень масла в коробке передач: Перед настройкой сцепления рекомендуется проверить уровень масла в коробке передач. Недостаточный уровень масла может привести к неадекватной работе сцепления. В случае необходимости добавьте или замените масло в коробке передач.

Выбор подходящей настройки сцепления может потребовать некоторых попыток и тестирования. Если вы не уверены, как правильно настроить сцепление, рекомендуется обратиться к профессионалам или консультанту сервисного центра Урал для получения дополнительной помощи и рекомендаций.

Сцепление

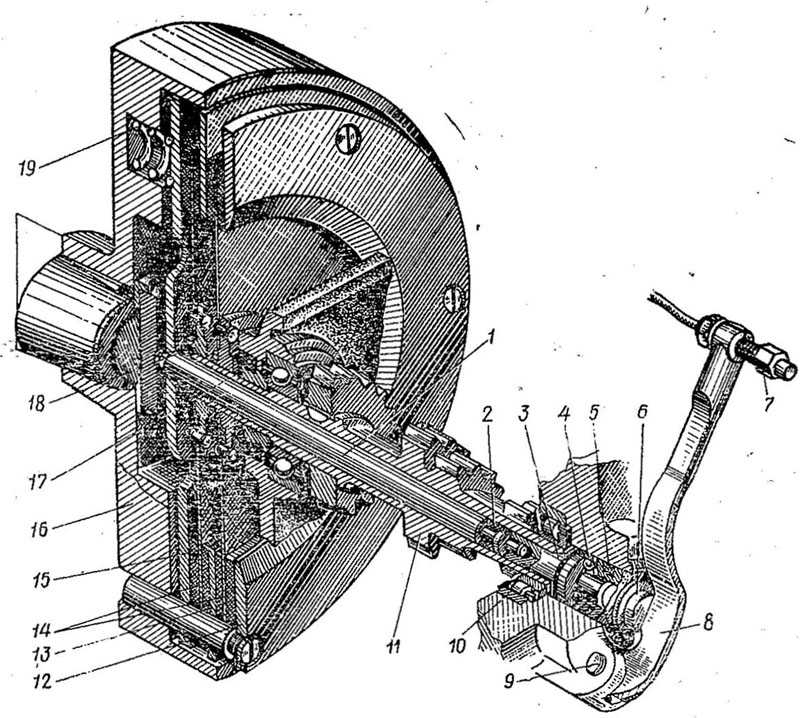

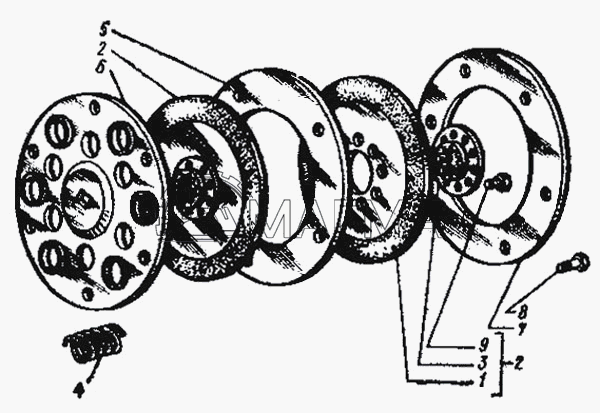

На мотоциклах «Урал» применяется двухдисковое сухое сцепление. Название указывает на количество ведомых дисков, а также на условия работы узла — сцепление работает без смазки дисков. Конструкция сцепления мотоциклов «Урал» достаточно проста и надежна, не требует практически никакого обслуживания и при правильной эксплуатации способна прослужить дольше, чем двигатель. Схема сцепления: 1 — болт маховика; 2 — стопорная шайба; 3 — пружина сцепления; 4 — маховик; 5 -винт крепления упорного диска; 6 — упорный диск; 7 — промежуточный ведущий диск; 8 — ведомые диски; 9 — шток выжима сцепления; 10 — наконечник штока; 11 — выжимной подшипник; 12 — ползун; 13 — нажимной ведущий диск; 14 — хвостовик коленчатого вала В посадочном фланце маховика 2 имеются шесть отверстий с резьбой под винты крепления упорного диска 3. В специальные гнезда, также, расположенные по кругу, устанавливаются шесть пружин 14. По внутреннему радиусу посадочного фланца нарезаны пазы, и которые входят выступы ведущих дисков сцепления 4, 6. На пружины устанавливается ведущий нажимной диск 4, за ним ставится ведомый диск 5, затем промежуточный ведущий 4, снова ведомый 5 и затем упорный ведущий диск 3. Нажимной и промежуточный ведущие диски зафиксированы от перемещения в радиальном направлении относительно маховика выступами, которые входят в пазы маховика. Таким образом, ведомые диски вращаются вместе с маховиком, однако они могут свободно перемешаться по шлицам вдоль оси маховика, поэтому усилие, которое пружины оказывают на нажимной диск, передается всем остальным дискам, обеспечивая передачу крутящего момента. Упорный ведущий диск жестко крепится винтами к фланцу маховика, ограничивая свободу перемещения всех остальных дисков и выполняя роль упора. Ведомые диски имеют зубчатые ступицы, при помощи которых крепятся на хвостовике первичного вала коробки передач. То есть ведомые диски всегда вращаются вместе с первичным валом.

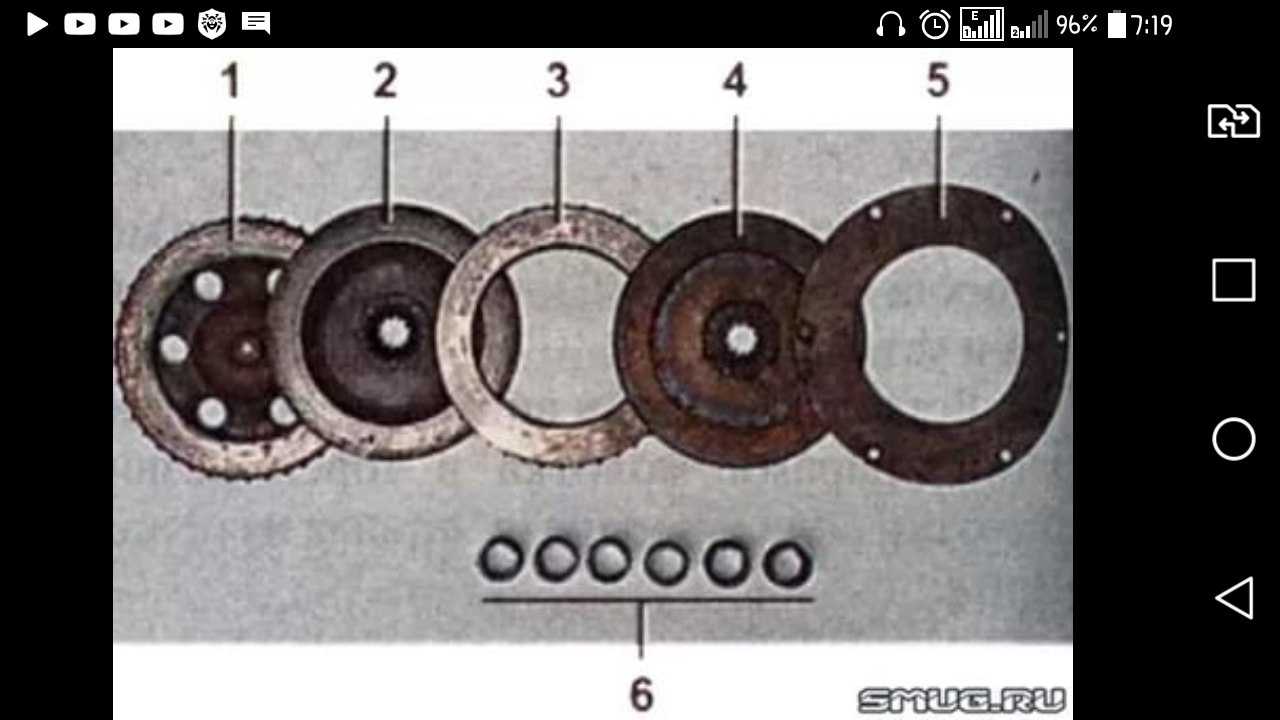

Ведущие диски выполнены из стали. Ведомые диски имеют стальную зубчатую ступицу с наклепанными по окружности с обеих сторон фрикционными накладками из специального материала, обеспечивающего высокий момент трения.

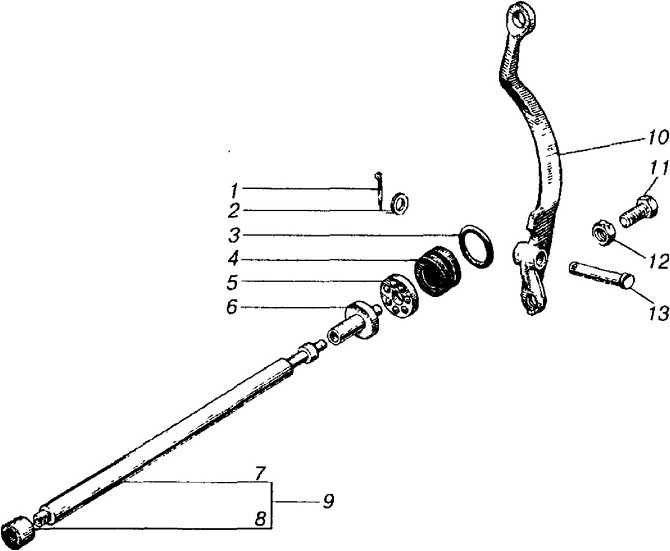

Устройство механизма выключения сцепления

Сцепление постоянно включено. То есть двигатель постоянно соединен с коробкой передач. При этом пружины воздействуют на нажимной диск, сжимая весь пакет сцепления. Поскольку силы трения между дисками превышают крутящий момент, развиваемый двигателем, сцепление не буксует. При выключении сцепления усилие руки на рычаге передается через трос на рабочий рычаг выжима, который, в свою очередь, через ползун, выжимной подшипник, наконечник штока и шток, преодолевает прижимающее усилие пружин и размыкает диски, разрывая поток мощности между двигателем и коробкой передач. Рычаг выжима сцепления расположен на задней стенке картера коробки передач, шток выжима проходит сквозь первичный вал и квадратным концом жестко соединен с нажимным диском. Поскольку шток выжима сцепления вращается со скоростью маховика, а ползун неподвижен, в конструкцию введен выжимной шариковый подшипник. Механизм выключения сцепления: 1 — шток выжима сцепления: 2 — наконечник штока; 3 — выжимной подшипник; 4 — ползун; 5 — рабочий рычаг выжима сцепления

Регулировка штока выжима сцепления

Подскажите, как правильно отрегулировать шток выжима сцепления? При трогании, когда выжимаю до конца сцепление, при включении первой передачи мот немного дергается. Хочется чтобы не было подобных рывков но и чтобы подшипник сцепления не страдал.

шток никак не отрегишь, только болты на тросике. вообще, это нормально, главное, чтоб не ехал.

Jazz_Man , ну про вот эти болты я речь и веду. Должны же быть, наверное, какие четкие указания рабочего хода штока или что-то подобное.

Да крути так, чтоб не сильно дергался и не буксовало и все. я так делаю: кручу болт рядом с движком так, чтобы трос был не натянут сильно, а чуть прослаблен и на рулевом рычаге выжима чтоб не было свободного хода.

NightFish, как сказал джей, свободный ход должен быть 2-3 мм, а нужен он для того, чтоб при повороте руля трос не натягивался, выжимая слегка сцепление.

так же при отсутствии свободного хода будет быстро умирать выжимной подшипник, так как будет постоянно под нагрузкой.

Ну я и имел ввиду, что ход не большой, как раз, 2-3 мм.

Еще бывает такая хрень, когда шлицы на ведомых дисках посношены и их начинает перекашивать чуток на валу. Тут уже крути не крути, один фиг дергать при включении передачи. Эт я на всякий случай, мало ли кому пригодиться

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Автомобили Камаз Урал

Публикация:

   Регулировка сцепления и его привода

Читать далее:

   Возможные неисправности сцепления и его привода

Регулировка сцепления и его привода

Регулировка сцепления может потребоваться в случае замены отдельных изношенных деталей перед установкой сцепления на двигатель. При этом проверяется положение упорного кольца рычагов выключения, чтобы обеспечить одновременное действие всех рычагов выключения и их правильное положение относительно нажимного диска. Для проверки нажимной диск в сборе с кожухом и рычагами выключения устанавливается на контрольную подставку или на маховик со вставкой, обеспечивающей установочный размер А = 28,9…29,1 мм. Размер В должен быть равен 51,7…52,3 мм, а биение торца Т2 упорного кольца относительно торца — не более 0,2 мм. При нарушении положения упорного кольца надо произвести регулировку при помощи регулировочных гаек до восстановления в нужных пределах размера В. При завертывании регулировочных гаек размер В увеличивается, а при отвертывании — уменьшается. После монтажа сцепления на двигателе биение торца упорного кольца не должно превышать 0,5 мм.

Рис. 1. Проверка и регулировка положения упорного кольца рычагов выключения сцепления:
1 — болт; 2 — регулировочная гайка; 3 — запорная пласуинэ; 4 — упорное кольцо рычагов выключения; 5 — нажимной диск; 6 — рычаг выключения; 7 — контрольная подгтавка

Дополнительные материалы по теме:

Применительно к сцеплению, устанавливаемому на автомобиле Урал-4320, размер В после регулировки должен быть в пределах 53,7…54,3 мм, биение торца Т2 упорного кольца относительно торца Т, — не более 0,4 мм.

Регулировка привода сцепления автомобилей КамАЗ-5320 и КамАЗ-4310 включает регулировку зазора между толкателем и поршнем главного цилиндра, а также регулировку свободного хода рычага 8 вилки выключения сцепления.

Зазор между толкателем и поршнем главного цилиндра регулируют эксцентриковым пальцем, который соединяет толкатель с рычагом педали в положении, когда возвратная пружина прижимает педаль сцепления к верхнему упору. В этом положении надо повернуть эксцентриковый палец так, чтобы свободный ход педали от верхнего упора до касания толкателем поршня при слабом нажатии на педаль составил 6… 12 мм. Замеры надо производить по перемещению середины площадки педали.

Свободный ход рычага вилки выключения сцепления регулируют сферической гайкой на конце штока. Для регулировки отвертывают контргайку, а затем вращением сферической гайки добиваются, чтобы свободный ход рычага, замеренный по его концу в месте упора штока, составлял 3,1… 4,7 мм, что обеспечивает необходимый зазор между упорным кольцом рычагов выключения и торцом подшипника муфты выключения сцепления.

Суммарный свободный ход педали сцепления в результате проведения указанных регулировок должен находиться в пределах 30…42 мм. При исправном и правильно отрегулированном приводе управления сцеплением полный ход штока пневмогидравлического усилителя должен быть не менее 24 мм.

Полный ход педали привода сцепления на автомобиле Урал-4320 регулируют при помощи винта ограничителя хода педали. Полный ход педали должен составлять 195 мм. Этой величины добиваются, выворачивая или заворачивая регулировочный винт ограничителя: при ввертывании винта ход увеличивается, а при отвертывании — уменьшается.

Регулировка свободного хода педали привода сцепления на этом автомобиле осуществляется изменением длины тяги выключения сцепления. Свободный ход педали должен быть в пределах 30…40 мм.

Если необходима регулировка, то отсоединяют тягу от рычага вала вилки выключения сцепления и, отвернув контргайку, вращают вилку на конце тяги. Для увеличения свободного хода вилку отворачивают, а для уменьшения — вворачивают. Затем соединяют тягу с рычагом и затягивают контргайку. Если полный и свободный ходы педали сцепления отрегулированы правильно, то полный ход конца рычага вала вилки выключения сцепления составляет 39,6…45,8 мм, а свободный ход — 6,1…9,2 мм. Если при проведении регулировки окажется, что резьба на тяге использована полностью, то надо переставить рычаг на валу на один шлиц.
