Как пользоваться камерой заднего вида с разметкой

Способы подключение камеры заднего вида к монитору

Подключение камер заднего вида (обзора) к монитору

В этой статье будет подробно расписано и нарисованы схемы, а также фото подключения камера заднего вида посредством проводов и беспроводных модулей, узнаете, что такое возбуждающий провод, развеем несколько заблуждений и после прочитанной статьи Ваши познания в данном вопросе будут на хорошем уровне.

Парковочные линии имеют все камеры заднего вида, также камеры выводят отзеркаленное отображение на монитор, что бы вы Ваш «мозг» видел привычное изображение, как в зеркале к которому он привык.

Парковочные линии не показывают расстояние (достаточно изменить угол наклона камеры и расстояние между линиями будет уже другим), они сделаны для того, чтобы со временем Вы сами благодаря линиям адаптировались к границам машины и расстоянием до препятствий.

Камеры заднего вида в качестве фронтальных камер не подходят.

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров.

Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Провод возбуждения (активации)-это провод, который активирует мониторы в режим заднего вида «плюсовым» током. Провод возбуждения чаще необходим для штатных магнитол и 7”-дюймовых мониторов (данный момент нужно уточнять в технических характеристиках монитора).

Провод возбуждения, как правило, не требуется для мониторов 3,5” — 4,3”-дюйма и на некоторых штатных магнитолах включение заднего вида происходит по видеосигналу.

Не пытайтесь «схитрить», запитывая мониторы заднего хода от провода возбуждения, так как в дальнейшем монитору потребуется больше времени на включение (нормальное включение за 0,5 секунды, через провод возбуждения потребуется порядка 3-х секунд).

Монтаж камеры заднего вида

Плохая идея устанавливать камеры заднего вида за стеклом салона авто из расчета, что так камера будет в чистоте, так как она будет сама себя бликовать, не позволит увидеть нижние границы машины, из-за большого угла обзора будет выводить изображение ненужных деталей машины. Если хотите доказать, что камеру заднего вида можно установить за стеклом, то это Ваше решение.

Некоторым владельцам авто можно решить вопрос чистоты камеры просто выведя дополнительную форсунку на камеру заднего вида от омывателя заднего стекла.

: не оборвав провода ее не демонтировать, следовательно, она ничего не будет стоить в испорченном виде, а второй момент, на практике это единичные случаи, да и кто ее купит, даже если она будет целой.

Задайтесь простым вопросом: вы снимаете двери, антенки, боковые зеркала, противотуманные фары, шильдики-ведь они тоже представляют интерес для вандалов. Камеры заднего вида не подходят в качестве камеры для регистратора, оставьте эту мечту в покое и не теряйте на это Ваше время.

Хорошим местом для установки камеры на авто можно выбрать место рядом с подсветкой номера, хотя разнообразие видов камер заднего вида позволит выбрать и другие места для монтажа камеры заднего вида: в спойлер, в рамке номера, в бампер, в личинку замка, штатную камеру в фонарь подсветки номера. Только при выборе камеры не забывайте, что некоторые камеры заднего обзора имеют определенное положение для монтажа, что бы видео не получилось перевернутым.

Способы монтажа камеры заднего вида:

в гнездо подсветки номера или в ручку багажника или место для камеры-ущерба машине не наносится;
камера в рамке номера-дырку для шнура не видна, так как она за рамкой;
врезная камера-по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
на штыре-минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
накладные-имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа:
на кронштейне удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

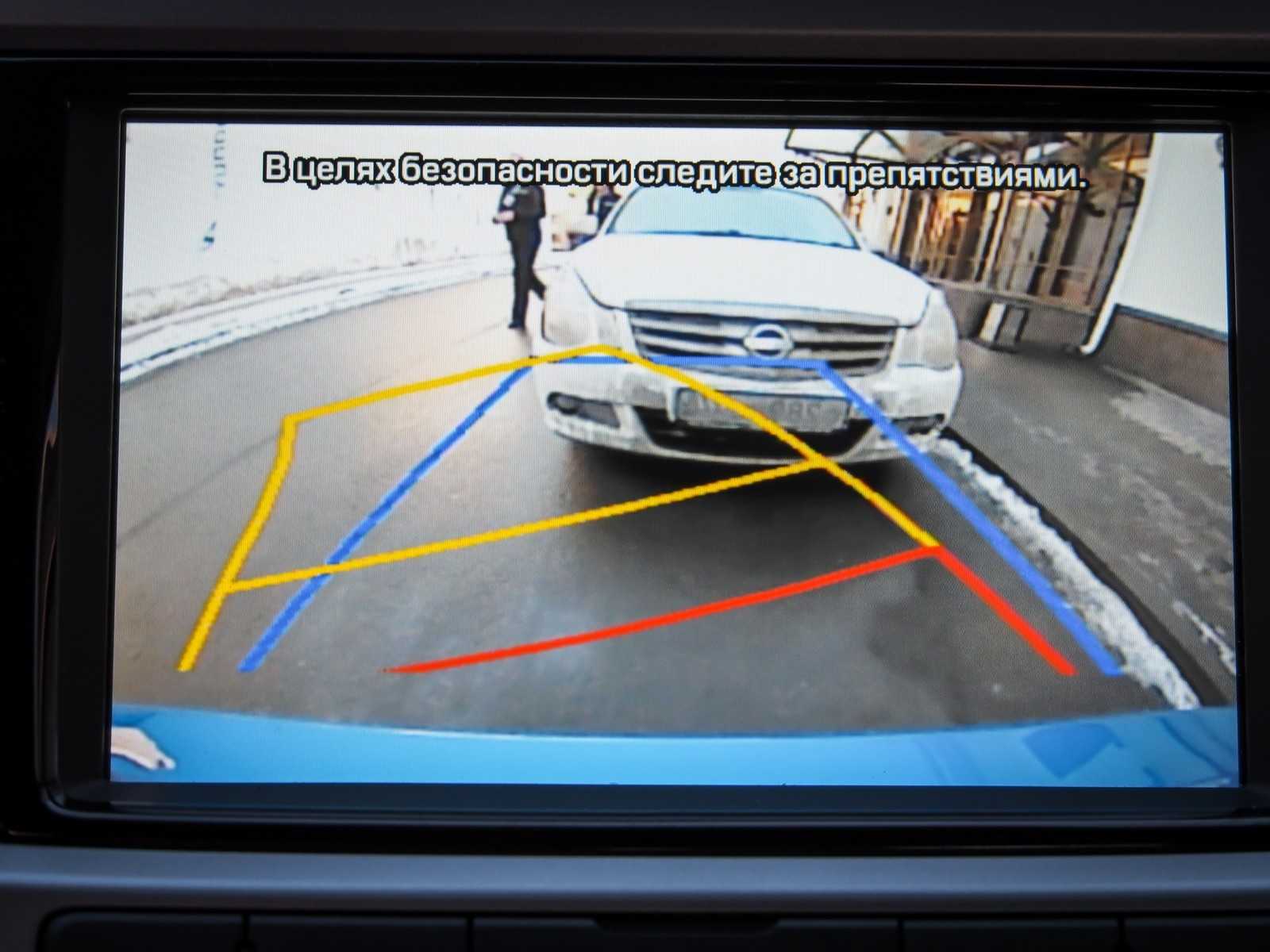

Виды применяемой на камерах разметки

Изначально на всех видеокамерах использовалась только статическая разметка с прямой масштабируемой сеткой. В этом случае на экране вдоль траектории движения прокладываются две направляющие ограничительные линии. Несколько параллельных полос пересекает первые две, отмечая заранее определенные дистанции. Например, красная черта может указывать расстояние 50 см от бампера, желтая — 1 или 2 м, зеленая — 2 или 3 м.

Такой «сеткой» удобно пользоваться при движении по прямой. Она помогает быстро и безопасно припарковаться в довольно стесненном пространстве. Однако при необходимости поворота и движения по кривой линии статичная масштабная сетка оказывается иногда практически бесполезной.

Поэтому была разработана динамическая разметка, отображающая на дисплее траекторию движения автомобиля в соответствии с углом поворота его колес. Благодаря этой функции процесс парковки становится максимально удобным и безопасным. Пользоваться динамической разметкой очень легко, поскольку она автоматически начинает отображаться на мониторе вместе с картинкой с видеокамеры заднего вида. Главное, чтобы она была правильно настроена.

Описание камеры Camry 70

Камера Camry 70 оснащена передним и задним видами. Передняя камера позволяет обеспечить безопасность во время движения вперед, а задняя камера помогает при парковке и выполнении маневров задним ходом.

Камера имеет динамическую разметку, которая помогает водителю при изменении ситуации на дороге. Она автоматически обнаруживает статическую разметку, такую как линии на дороге, и отображает их на экране. Это помогает водителю ориентироваться и принимать решения в реальном времени.

С использованием камеры Camry 70 можно увидеть все подробности окружающей среды, включая другие транспортные средства, пешеходов и препятствия на дороге. Это улучшает безопасность вождения и помогает избегать столкновений и аварийных ситуаций.

Скачав специальное приложение на свой смартфон, вы сможете получить доступ к видео и фотографиям, записанным камерой Camry 70. Это позволяет анализировать свое вождение и делиться интересными моментами с друзьями и семьей.

Камера Camry 70 легко устанавливается на автомобиль и имеет долгий срок службы. Она водонепроницаемая, устойчива к вибрации и пыли, что делает ее надежным выбором для любых дорожных условий.

Приобретите камеру Camry 70 и наслаждайтесь безопасностью и функциональностью в своем автомобиле!

Ручная настройка

Выбор режима разметки

Прежде чем приступить к ручной настройке, необходимо выбрать режим разметки, который можно изменить через меню настроек камеры. В зависимости от желаемого режима, можно установить различные параметры, такие как цвет, яркость или контрастность.

Регулировка уровней

Регулировка уровней позволяет более точно настроить изображение, чтобы оно соответствовало вашим потребностям и предпочтениям. Настройку уровней можно произвести вручную, используя специальное меню настроек, или с помощью специальных кнопок на камере, которые позволяют изменить яркость, контрастность и другие параметры.

Проверка результатов

После настройки изображения, рекомендуется проверить результаты на экране навигационной системы или мультимедийного центра. Если изображение не соответствует ожиданиям, можно повторить процесс настройки.

Выберите режим разметки
Регулируйте уровни вручную или с помощью кнопок
Проверьте результаты на экране

Описание штатной камеры

Оригинал стоит дороже, но имеет свои преимущества:

Прибор имеет объектив с широким углом обзора — 170°.
Разрешение экрана — 480 ТВЛ.
Цветочувствительная матрица CCD имеет повышенное качество изображения даже в темноте при освещенности 0,01 люкс. Картинка выводится на мониторы любого типа — штатные и дополнительные.
Парковочные линии дают возможность точно поставить автомобиль даже в самом тесном углу, что выручает и новичков, и опытных водителей. Стандарт защиты от влаги и пыли — IP 67.
Тип видеосистемы — NTSC.
Питание при напряжении 12 В.
Работает при температуре -30…+70°С.
Гарантия на технику от производителя ParkCam — 1 год.

Такая камера — хороший аналог парктронику либо отличное дополнение к нему, если аппарат уже установлен. Она позволит избежать повреждения машины, наезда на людей, животных и любые препятствия.

Устанавливают штатную камеру КИА Спортридж 3 на место подсветки номера, что легко сделать, т.к. не требуется сверлить отверстия. Камеру ставят на новые модели авто с гарантией, в ней уже есть все нужные сертификаты.

Использование автоматической настройки

Преимущества автоматической настройки камеры Toyota Camry 70

Автоматическая настройка камеры Toyota Camry 70 позволяет добиться наилучшего качества изображения без лишних усилий. Она самостоятельно определяет настройки, учитывая условия съемки, свет и другие факторы, и корректирует их в режиме реального времени. Это позволяет получать резкое, четкое и насыщенное изображение с минимальными искажениями.

Как использовать автоматическую настройку камеры Toyota Camry 70

Для использования автоматической настройки камеры Toyota Camry 70 нужно выбрать этот режим с помощью соответствующей кнопки на дисплее камеры. По умолчанию автоматическая настройка включена, но ее можно отключить, если нужен ручной режим. В этом случае настройки придется настраивать вручную.

Когда автоматическая настройка включена, камера самостоятельно корректирует настройки в зависимости от условий съемки. Если условия изменяются в процессе съемки, камера автоматически переключается на другие настройки, чтобы сохранить наивысшее качество изображения.

Процесс настройки

Выполнять процедуру инициализации и автоматического определения датчиков необходимо на неподвижном автомобиле:

выключается двигатель;
давление в шинах регулируется в соответствии с заводскими рекомендациями;
ключ в замке зажигания устанавливается в положение «On»;
на информационном дисплее выбирается соответствующее диалоговое окно;
выбирается подпункт «автоматические настройки»;
затем выполняется переход в раздел «TPWS»;
с помощью пункта меню «задать давление» устанавливается необходимый параметр в атмосферах;
выбранное значение сразу отражается на экране дисплея бортового компьютера.

После установки эталонных параметров необходимо проехать по ровной дороге со скоростью 40 км/ч в течение 10-20 минут. При этом следует совершить несколько резких поворотов руля влево/вправо. Таким образом, система распознает «пиковые» значения давления и зарегистрирует их в качестве эталонных. Процедура будет считаться завершённой, когда на экране дисплея зафиксируются показания по всем четырём колёсам.

Среднее время, необходимое для калибровки, составляет от 30 минут до часа. Процесс затягивается, если водитель движется в условиях плотного городского траффика и часто останавливается на светофорах.

Установка и подключение

Процесс установки устройства занимает немного времени. Каждый автомобилист, который установил правильно камеру, знает, что единственная сложность касается необходимости прокладывания кабеля от багажника до торпедо. В процессе монтажа необходимо определить оптимальное место для фиксации проводов и камеры, а также подготовить нужные инструменты. В их числе:

Электрическая дрель или шуруповерт.
Набор ключей, отверток и звездочек.
Электрические провода.
Состав герметика или клеевая основа.
Изолента или скотч.

Штатные модели камер предназначены для отдельных автомобилей, поэтому в стандартном комплекте с ними идут все сопутствующие крепежи и элементы для удобной установки.

Самым простым и популярным способом установки является крепление к заднему бамперу и автомобильному знаку. Устанавливая оптический блок в таких местах, необходимо предварительно просверлить отверстия и закрепить камеру внутри. Провода прокладываются по местам монтажа электрической проводки.

Калибровка датчиков

Что такое датчики и почему они нужны?

Датчики – это специальные устройства, которые измеряют различные параметры автомобиля, такие как скорость, расход топлива, давление в шинах и т.д. Они необходимы для того, чтобы системы автомобиля работали максимально эффективно и точно.

Как провести калибровку датчиков?

Для калибровки датчиков камеры Toyota Camry 70 необходимо обратиться к специалисту в автосервисе. Это связано с тем, что процедура калибровки является довольно сложной и требует специализированного оборудования. Кроме того, неправильная калибровка датчиков может привести к серьезным последствиям, связанным с безопасностью на дороге.

Какие проблемы могут возникнуть из-за некалиброванных датчиков?

Неправильное определение расстояния до других объектов на дороге
Ошибка расчета траектории движения
Неправильное оповещение о препятствии на дороге
Риск аварийных ситуаций на дороге

Помните, что правильная калибровка датчиков – это гарантия вашей безопасности на дороге и бесперебойной работы систем автомобиля. Не поленитесь обратиться к специалисту, чтобы провести эту процедуру.

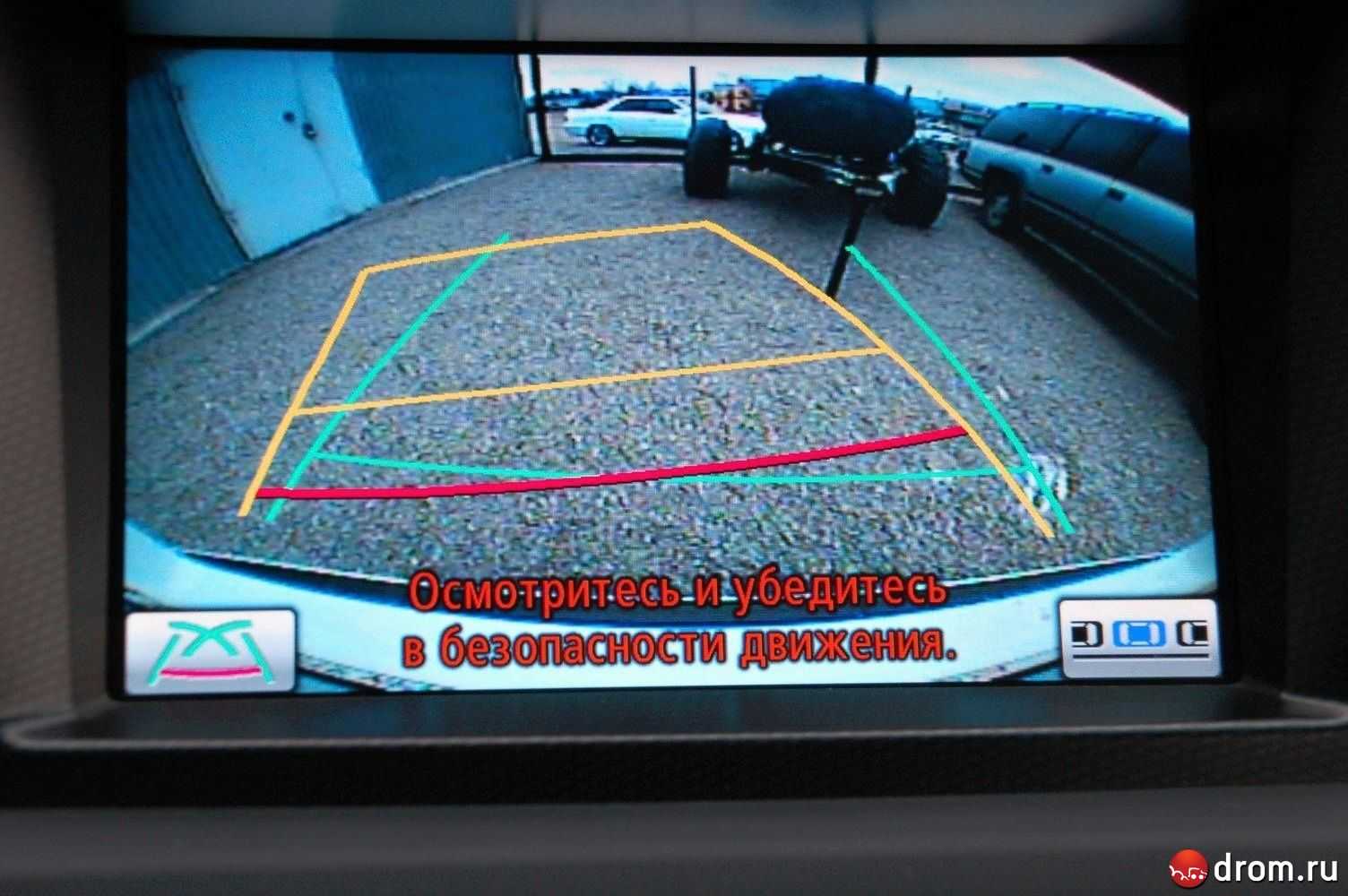

Динамическая разметка — парковочная разметка, меняющая положение линий в зависимости от положения передних колес.

Динамическая разметка — парковочная разметка, меняющая положение линий в зависимости от положения передних колес.

Как это функционирует и ориентируется на колеса или при повороте рулевого колеса:

Интеллектуальная система с динамичными линиями парковки — это отдельно стоящий блок, который прорисовывает градацию парковочной разметки в зависимости от установленного положения передних колес.

Блок интеллектуальной системы IPAS считывает данные из любой ниже перечисленных автомобильных систем:

Electronic Stability Program (ESP),
Vehicle Stability Control (VSC),
ABS+TCS (VSA),
Dynamic Stability Control (DSC).

Главное минусы, что не все автомобили обладают данными системами, а цена на эту опцию слишком высока и поэтому она доступна для всех но не каждому.

Блок парковочной системы «IPAS» считывает данные линий парковки при помощи OBD2 интерфейса либо из цифровой-CAN шины.

Установка и текущие настройки

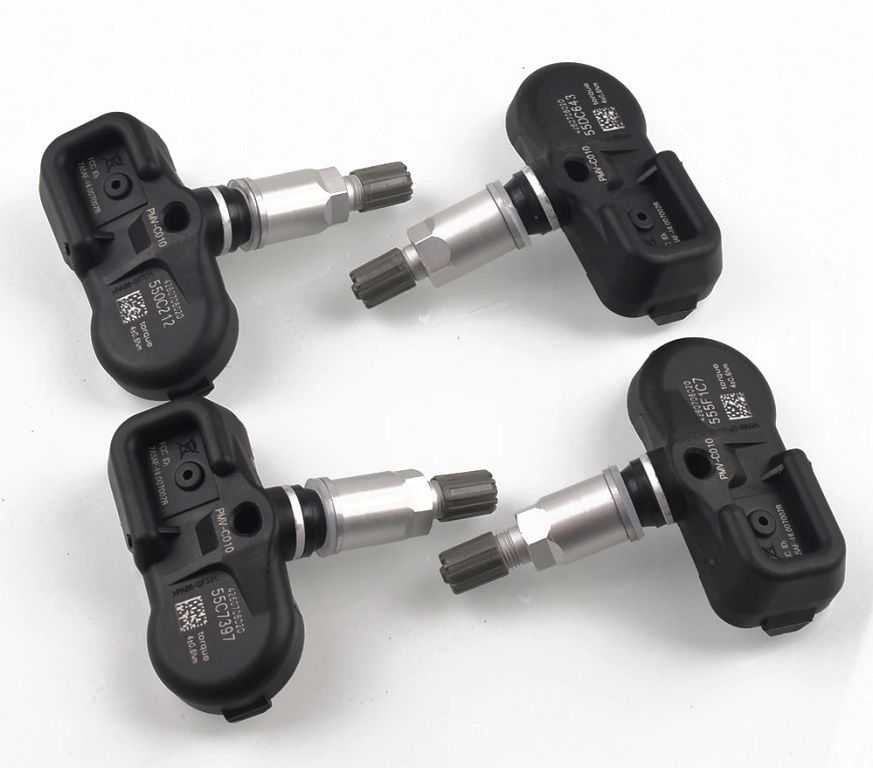

Производитель рекомендует выполнять установку клапана с датчиком давления при любой смене одного или нескольких колёс. Езда на некомплектной системе может привести к сбоям в работе и спровоцировать аварию. После установки следует прописать заменённое колесо. Об этом ниже. Каждый датчик имеет свой уникальный код идентификации, что позволяет системе TPMS быстро выполнить автоматическую настройку без участия водителя.

Инициализацию нужно обязательно выполнять в случаях:

замены покрышек, размер которых отличается от заводских;
перевозки груза повышенной массы;
транспортировки прицепа или кемпинга на колёсах;
перестановки шин по плановому пробегу;
ремонта колеса;
изменения эталонного значения давления.

Система предупреждения о низком давлении воспринимает значение в воздушных камерах, как эталонное. Оно изменяется после каждой процедуры инициализации.

Необходимо учитывать и температуру окружающей среды, при которой производится переустановка датчиков. Чем ниже температура воздуха, тем ниже параметр давления. И наоборот. Средней величиной, которая является нормальной для работы TPMS, является +2 — +15С. Поэтому, если замена выполнена на морозе или в холодном помещении, необходимо дождаться нормализации температуры резины, а затем выполнить калибровку.

Как установить и подключить

Установка камеры выполняется в несколько этапов:

изучают набор и комплектующие к прибору, а также руководство пользователя;
камера ставится в плафон для освещения номерных знаков;
проводку к бортовому компьютеру прокладывают вдоль дверных уплотнителей, но не задевая воздушную подушку, через центральную стойку к задней;
проводку заводят в пятую дверь автомобиля, цепляют к проводке, отвечающей за задний ход;
выполняют подключение к магнитоле.

проверяют работоспособность, задают настройки яркости, резкости либо оставляют имеющиеся по умолчанию;
важно удостовериться, что на экране отражается разметка, парковочные линии, по которой можно судить о габаритах следующих за вами автомобилей;
проверяют работоспособность камеры в дневных и ночных условиях.

Перед установкой необходимо проверить позиционирование камеры.

Когда же требуется замена камеры, делают следующее:

снимают штатную модель;
подключают новый прибор к фонарю заднего хода;
подключают видеокабель к белому и желтому проводу;
остальные провода откусывают, изолируют, они должны уйти в штатную проводку;
камеру тестируют и проверяют на работоспособность.

Как подключить камеру заднего вида к видеорегистратору

Установка камеры к регистратору выглядит простой, поскольку распознавание происходит автоматически.

У моделей UKC, Ideal, 2 Life предусмотрена ручная настройка. Это означает, что при подключении кабеля, стоит зайти в меню и выбрать пункт камеры заднего вида.

Собственно, сам процесс подключения состоит из двух последовательных этапов: сначала нужно выбрать место для видеокамеры и установить ее, затем вторым действием подключить к видеорегистратору, чтобы подавался сигнал и можно было просматривать изображение.

В зависимости от типа камеры, она может быть врезной или накладной. В первом случае делают отверстие в бампере машины и туда вставляют камеру. Далее провода тянут через салон к питанию и регистратору.

Если речь идет про накладную камеру, ее обычно монтируют внутри машины, на заднее стекло

Но тут важно понимать, что оно должно быть с подогревом и дворниками, иначе зимой изображение будет некачественным

Таким образом, рассмотрены камеры для видеорегистраторов. Подобные устройства заднего вида отличаются между собой, поскольку устанавливаются различные комплектующие. Есть возможность выбрать модель с индивидуальной схемой подключения, надежной защитой, высоким показателем чувствительности.

Сравнение с конкурентами

Основные конкуренты, имеющие аналогичные габаритные размеры:

Mazda 6, отличается улучшенными характеристиками управления и жесткой подвеской. Комфорт в салоне соответствует Камри, предлагаются модификации с атмосферными моторами объемом 2 и 2,5 л.
Kia Optima, отличается пониженной стоимостью (разница в цене составляет 250-500 тыс. руб.). Предлагаются опции, недоступные для Камри (например, панорамная крыша или 288-сильный мотор с наддувом).
Skoda SuperB, имеет базовую стоимость от 1,956 млн. руб., в стандартной комплектации используется мотор объемом 1,4 л с турбиной и 7-ступенчатая преселективная трансмиссия DSG.
Volkswagen Passat, построенный на одной платформе с SuperB, стоимость автомобиля стартует от 1,829 млн руб. В стандартное оснащение входят 150-сильный двигатель объемом 1,4 л и 6-скоростная механическая коробка передач.

Установка новой

Если решите использовать вместо оригинала подходящую альтернативу, то имейте в виду, что китайские камеры подключаются по типу «тюльпан», чаще всего они рассчитаны на электричество в 12 Вольт. При этом оригинальная видеокамера для Киа Спортейд 3 рассчитана на подключение и питание в 6 Вольт от ШГУ.

Оригинальная камера

У оригинальной видео-камеры имеется 4 проводка:

красный – питание,
черный – питание,
белый – видеосигнал,
желтый – видеосигнал.

На китайских изделиях будет 5 проводов, т.е. есть еще зеленый, который служит для доставки электричества к диодам подсветки видеокамеры. Это – не обязательная функция, поэтому зеленый 5-й проводок можно смело обрезать. Далее у оригинальной камеры можно отрезать часть проводки и подключить к ней 2 штекера с клеммами. Их можно купить в магазине радио-запчастей.

Один штекер нужен для электричества, второй – для видео-сигнала. С помощью такого несложного приема вы решите проблему замены камеры в будущем, вместо оригинальной старой можно будет быстро установить другую.

Кстати, если рассчитанную на 12 вольт видеокамеру подключить к ШГУ, Она и от 6 вольт будет нормально работать.

Суррогат может не вмещаться по габаритам в штатном месте установки у Sportage 3, поэтому может потребоваться подогнать верхнюю кромку гнезда напильником.

Что лучше

Если сравнивать камеру с динамическими линиями с системой парктроник, то она будет демонстрировать следующие достоинства:

При использовании прибора можно самостоятельно отслеживать происходящее сзади автомобиля. К тому же современные модели делают это в высоком разрешении. Работа парктроника заключается только в оповещении водителя о приближении к препятствию с помощью характерного звука.
Возможность взаимодействия с любыми дисплеями и мультимедийными системами на приборной панели. Подобная особенность снижает затраты на монтаж системы и сопутствующих компонентов.
Парктроник функционирует на основе звуковых волн, поэтому он не способен реагировать на мелкие или тонкие препятствия и поверхности с наклоном.
Монтаж камеры не требует больших усилий, т.к. передачу картинки можно реализовать даже беспроводным образом. А чтобы установить систему парктроник, порой приходится осуществлять демонтаж важных узлов машины.

Но у парктроника имеются такие преимущества, как возможность работы в темноте. Пользуясь камерой с динамической разметкой, приходится защищать ее от грязи, иначе качество картинки будет потеряно. Наиболее оптимальным решением является монтаж и камеры, и парктроника. Это позволит совместить достоинства обеих систем и получить от них максимум пользы.
