Регулировка доводчика двери своими руками: инструкция как его настроить и ослабить

Ремонт дверных доводчиков

Сразу стоит заметить, что зачастую починить устройство дороже, нежели приобрести новое.
Иногда это связано с лукавством производителей, которые делают корпус неразборным, в результате чего, например, замена копеечной манжеты, из-за которой вытекает масло, становится невозможной, и приходиться покупать новый доводчик двери. Однако ряд поломок все же устранить можно. Чаще всего ломается рычажный узел «благодаря» излому рычага, разрушению мест его крепления или поломке штанги из-за повреждения корпуса. В этих случаях для устранения дефектов используют сварочный аппарат. Однако предварительно целесообразно подсчитать, не обойдутся ли сварочные работы дороже новой штанги; при этом не забывайте, что новая деталь должна быть от того же производителя, что и сам доводчик. Если корпус разбирается, то починка возможна с помощью инструментов:

набора шестигранных ключей;
отверток (плоская, крестовая);
плоскогубцев;
обычных гаечных ключей.

Иногда причиной резкого закрывания дверного полотна, несмотря на наличие доводчика, является вытекание масла из-за порчи (износа) сальников, манжет. В этом случае можно попытаться заменить детали, если корпус разбирается. В ином случае придется приобретать корпус целиком или покупать новое изделие. Часто доводчик двери начинает, наоборот, открываться слишком медленно, что может быть вызвано загустеванием масла (обычно это происходит через 4-6 лет эксплуатации). Здесь тоже можно попробовать заменить жидкость, если это предусмотрено конструкцией (что встречается чрезвычайно редко). Если у вас имеются хорошие слесарные навыки, то можно просверлить в корпусе отверстие, нарезать резьбу, вылить старое масло и через ввернутый штуцер залить новое. Чтобы доводчик долго служил, и не было бы необходимости в его ремонте или замене, нужно позаботиться о правильности регулировки.

Наладка и ремонт оборудования

Настройка доводчика двери

После приобретения механизма, сразу возникает вопрос, как настроить доводчик двери? Видео весь процесс подскажет со всеми нюансами. Но следует иметь в виду, что починить можно не все поломки, учитывать нужно и материальные затраты, иногда ремонт доводчика двери будет стоить дороже, чем приобретение нового.

Это связано с тем, что цена комплектующих не намного дешевле стоимости всего механизма, да к тому же не всегда ремонт можно сделать самостоятельно. Но, тем не менее, проблему стоит рассмотреть.

Самые распространенные поломки оборудования:

Утечка масла или специальной рабочей жидкости;
Деформация тяг, поломка колена;
Произошла разбалансировка механизма.

Поломка рычагов доводчика

Перечисленные повреждения можно устранить самостоятельно, имея навык и такие инструменты, и материалы, как:

Простая и фигурная отвертка;
Необходимые запасные части;
Специальная сварка, для ремонта рычагов устройства.

Утечка масла

Зимой, из-за перепадов температуры, может поломаться основная часть доводчика, отвечающая за плавность перемещения тяжелой двери. Это корпус, заполненный маслом.

Без него механизм, утратив свои некоторые свойства, превратится в обычную пружину, что приведет к более резкому притягиванию двери с большим шумом.

Как починить, и как залить масло в доводчик двери? В этом случае:

Определяется правильно место протечки. Это появляется при разгерметизации короба, при его повреждении;
Проблема устраняется с помощью герметика;
Но такие меры помогают устранять лишь незначительные дефекты, при слишком большой трещине или, если до проведения ремонта вытекло довольно много масла, эти меры не дадут никакого эффекта. В любом случае понадобится менять дверной доводчик;
Если в устройстве изначально было мало жидкости, требуется его дозаправка; Можно использовать синтетическое моторное масло или более дешевую — амортизаторную жидкость;
Заливается масло через отверстия, в которые вкручены регулировочные винты, после их удаления.

Заливка моторного масла для дозаправки доводчика

Деформирование штанги

Повреждение штанги

Если не работает доводчик двери из-за деформации штанги, такой дефект в рычажном узле заметить гораздо проще. Деталь расположена на видном месте.

Инструкция по ремонту испорченной штанги на доводчике двери и причины появления дефекта, указаны в таблице:

Причина дефекта
Способ устранения
Образование на детали ржавчины, что указывает на использование для ее изготовления простой стали.
Для устранения дефекта необходимо поверхности зачистить от коррозии, а затем обработать все детали изделия специальным защитным составом.
Надлом детали.
Устраняется сваркой. Далее швы хорошо зачищаются до идеально ровной поверхности.
Изгибы и искривления элементов.
Деталь выравнивается с помощью молотка

Но выравнивать следует очень осторожно, чтобы от чрезмерной нагрузки штанга не лопнула.

Узел для замены штанги

Приобретая новый элемент, нужно обращать внимание на его размеры, способ крепления и форму посадочной части, чтобы они соответствовали конкретной модели доводчика. Как правильно заменить штангу подробно показывает видео в этой статье

Регулировка доводчика

Регулировка механизма

Если при эксплуатации особых отклонений, требующих срочного ремонта не происходит, необходимо контролировать изменение характеристик механизма, проводить их регулировку.

Эти изменения могут быть связаны:

С изменением скорости;
Ухудшением плавности хода;
С отсутствием плотности примыкания полотна двери к проему.

Такие отклонения происходят из-за разницы температуры внутри и снаружи помещения. Для их устранения необходимо:

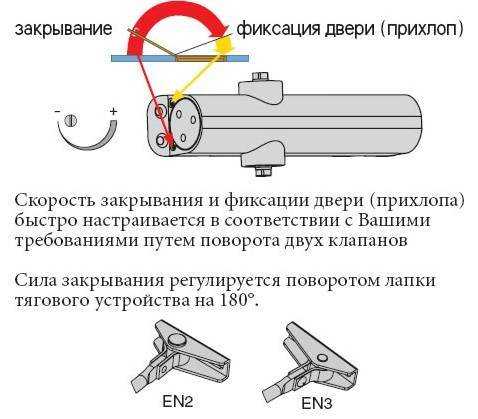

При медленном или быстром закрывании дверей, нужно регулировочный клапан повернуть по или против часовой стрелки, что зависит от необходимости ускорения или замедления хода движения дверного полотна;
Регулировку скорости примыкания полотна к проему нужно проводить поворотом второго клапана механизма;
Чтобы задержать дверь при ее закрывании, нужно дверь оставить открытой в положении 90º и увеличить затяжку фиксатора, но не более чем на 2 оборота от исходного положения.

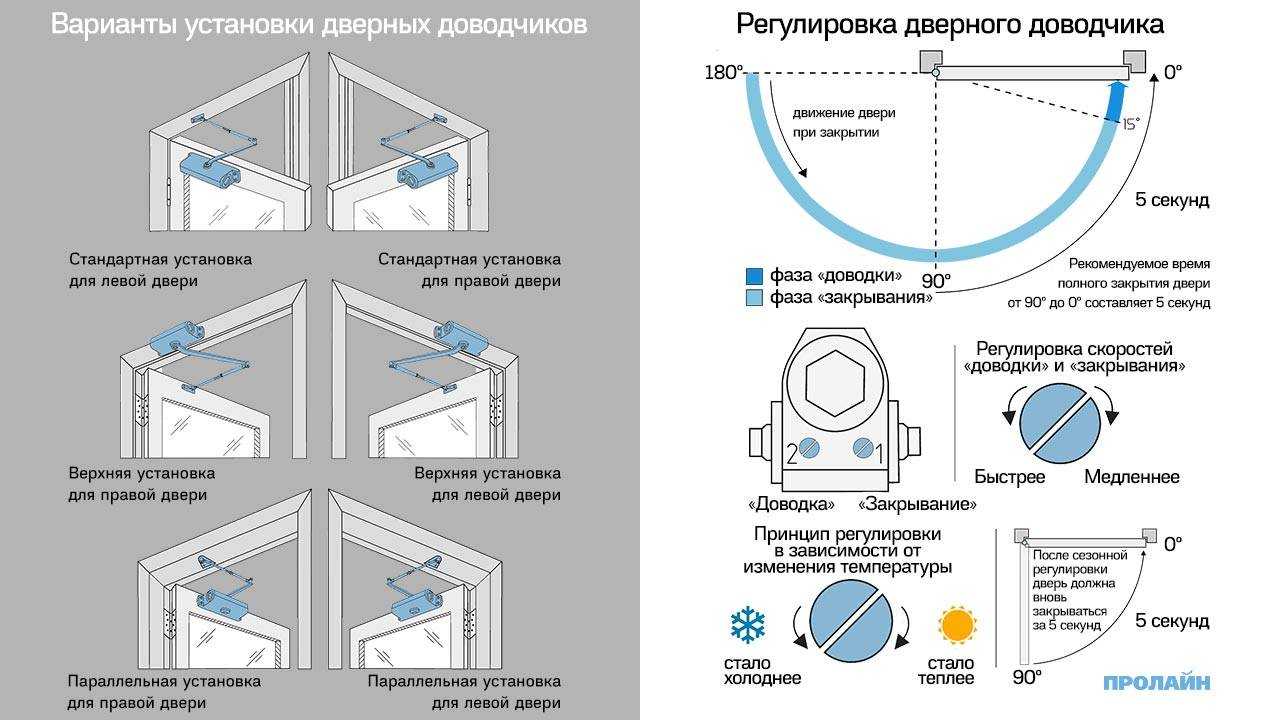

Схема регулировки скорости

Частые поломки и способы их устранения

Следствием неправильной установки, настройки или эксплуатации доводчика становятся:

Выход из строя штанги или ее деформация.
Потеря тягового усилия или заедание рычагов — происходит в результате естественного износа механизма. Значительное влияние также оказывает установка правильного режима скорости работы согласно температуре окружающей среды. Это в большей мере касается наружных дверей. В этом случае вопрос решают при помощи регулировки механизма.
Механический износ сальников.
Колебания уровня вязкости рабочей жидкости в зависимости от перепадов температуры — при отрицательных значениях механизм будет работать медленнее. Дверь открывается туго. Если прикладывать усилия по принудительному открыванию или закрыванию конструкции, все закончится поломкой.
Поломка крепежных деталей.

Большую часть этих моментов решают путем ремонта доводчика.

Устройство доводчика двери и принцип работы

Для ремонта механизма требуется знать, как разобрать доводчик. В этом случае стоит ознакомиться с его устройством.

Конструкция в основном стандартная:

корпус с заглушками по торцам;
поршень;
зубчатые передачи;
пружины с держателем;
клапана регулировки скорости;
сальники;
детали крепежа.

Корпус доводчика выполняют чаще всего из алюминия или нержавеющей стали. Основа конструкции — пружинный механизм.

При открывании двери:

Зубчатая передача толкает поршень.
Рабочая жидкость поступает в свободную часть корпуса.
Происходит сжатие пружины.

Затем масло перетекает в другую часть корпуса, пружина выпрямляется. От регулировки скорости перемещения жидкости зависит скорость закрывания двери.

Утечка рабочей жидкости

Если масло вытекает из корпуса устройства, то механизм начинает давать сбои в работе. Дверь перестает плавно закрываться, сильно хлопает. Часто это происходит при отрицательных температурах. Степень вязкости жидкости становится больше, давление внутри корпуса увеличивается. В этом случае могут быть выдавлены сальники и механизм потечет.

Еще одной причиной утечки масла становятся трещины корпуса. При небольших повреждениях их можно заделать обычным герметиком. Заливать масло до необходимого уровня следует через регулировочный клапан. Более серьезные дефекты приводят к полному вытеканию рабочей жидкости. В этом случае механизм необходимо менять.

Ремонту подлежат только разборные устройства. Цельносплавный корпус механизма не дает возможности отремонтировать его в случаях утечки рабочей жидкости либо износившихся сальников. В этом случае требуется демонтировать доводчик и приобрести новый в сборе.

Повреждение рычажного механизма

Повреждения рычажного механизма происходят из-за механического воздействия на дверь. Принудительное закрывание конструкции, порывы ветра выгибают штангу либо на ней появляются трещины.

Небольшие дефекты штанги можно устранить самостоятельно. Мелкие трещины заваривают, место сварки тщательно зачищают. Если есть изгибы или искривления рычага, то их аккуратно выравнивают с помощью молотка. Металлические детали также необходимо очистить от ржавчины и покрыть антикоррозийным составом.

Замена крепежей

Еще одним фактором некорректной работы доводчика становятся крепежи. При необходимости регулировки их можно подтянуть или ослабить. Если они серьезно повреждены или вышли из строя, то требуется замена на новые метизы.

Приобретать лучше оригинальные крепежные элементы. Они должны подходить по следующим параметрам:

размер;
способ крепления;
форма посадочной части.

После покупки нового крепежа и демонтажа старых элементов, их достаточно просто установить в отверстия для крепления и зафиксировать.

Профилактика протечек: как предотвратить вытекание масла в доводчике двери

Вытекание масла из доводчика двери может стать серьезной проблемой, которая приводит к неудобствам в использовании двери и требует ремонта

Однако, соблюдение некоторых простых мер предосторожности может помочь предотвратить вытекание масла и продлить срок службы доводчика двери

Регулярное обслуживание и чистка

Одним из основных способов предотвратить протечки в доводчике двери является регулярное обслуживание и чистка. Рекомендуется периодически проверять состояние доводчика и удалять накопившуюся грязь и пыль, которые могут привести к вытеканию масла.

Для чистки доводчика двери можно использовать мягкую щетку или тряпку, смоченную в теплой воде или мягком моющем средстве. При этом не рекомендуется использовать агрессивные химические вещества, так как они могут повредить резиновые уплотнители и другие детали доводчика.

Регулярная смазка

Смазка является неотъемлемой частью обслуживания доводчика двери, которая может помочь предотвратить вытекание масла. Рекомендуется регулярно смазывать подвижные части доводчика с использованием специальной смазки для дверных механизмов. Это позволит уменьшить трение и износ деталей, а также улучшить работу механизма.

При смазке следует обращать внимание на состояние уплотнительных кольцев и желобов, в которые поступает масло. Если обнаружены повреждения или износ, рекомендуется заменить эти детали, чтобы избежать протечек

Контроль за давлением масла

Еще одним способом предотвратить вытекание масла в доводчике двери является контроль за давлением масла. Масло должно быть правильно дозировано, чтобы не переполнять механизм и избегать протечек.

Рекомендуется обратиться к профессионалам для контроля давления масла в доводчике двери и его регулировки при необходимости. Это поможет предотвратить протечки и поддерживать оптимальное функционирование доводчика.
