Подробно о мультиметре dt-830b

Зачем нужно делать замеры

Электросеть – опасная и сложная инженерная система, требующая навыков работы и обеспечения безопасности.

По ряду причин в ней могут возникать неисправности и поломки. Для их контроля и предотвращения, необходимо проводить измерения. Также к поломке либо нестабильной работе электроприборов и оборудования может привести несоответствие напряжения электросети номиналу, причём опасно как превышение, так и недостаточное.

Что нужно делать, чтобы избежать перегрузки электросистемы — достигнуть этого можно за счет верного использования электрики и замеров. При помощи мультиметра, определять необходимые параметры можно заняться самостоятельно, не привлекая квалифицированных специалистов электролабораторий.

Мультиметр DT 830B: ремонт своими руками с пошаговой инструкцией и советами

Мультиметр DT 830B – это недорогой и широко используемый прибор для измерения различных параметров электрических цепей. Он может быть полезен как для профессиональных электриков, так и для любителей, занимающихся ремонтом своими руками. Если вы столкнулись с проблемой в работе мультиметра DT 830B, мы предлагаем вам пошаговую инструкцию по его ремонту.

Определите причину неисправности

Прежде чем начать ремонт, важно выяснить, в чем именно заключается проблема с вашим мультиметром. Возможные неисправности могут быть связаны с неработающим дисплеем, отсутствием измеряемых значений или другими проблемами.

Проверьте контакты и соединения

Один из самых частых причин неисправности мультиметра – плохое контактирование или соединение проводов. Проверьте, правильно ли подключены провода к мультиметру и проверяемому объекту. Убедитесь, что все контакты чистые и надежно закреплены.

Замените сломанные детали. Если после проверки контактов и соединений проблема не устраняется, возможно, вам придется заменить сломанные детали. Проверьте, нет ли видимых повреждений внутри мультиметра, таких как оборванные провода или поврежденные элементы платы. Замените эти детали новыми.

Проверьте батарею. Если ваш мультиметр не работает вообще, возможно, проблема кроется в разрядившейся батарее. Проверьте ее заряд с помощью другого мультиметра или замените ее новой. Убедитесь, что батарея правильно установлена и контактирует с прибором.

Протестируйте мультиметр. После выполнения всех ремонтных действий не забудьте протестировать мультиметр, чтобы убедиться, что проблема действительно устранена. Подключите его к известной электрической цепи и проверьте, правильно ли отображаются измеряемые значения. Если все работает исправно, то ваш ремонт был успешным!

Это всего лишь общая инструкция по ремонту мультиметра DT 830B. В каждом случае может быть своя специфика и причины неисправностей. Если у вас возникли сложности или проблемы не были устранены, рекомендуется обратиться к специалисту для дальнейшего ремонта или консультации.

Важно помнить, что ремонт электроники может быть опасен, поэтому перед проведением любых действий убедитесь, что мультиметр выключен и отключен от источника питания. Надеемся, что данная инструкция поможет вам успешно ремонтировать ваш мультиметр DT 830B и вернет его в рабочее состояние

Удачи!

Надеемся, что данная инструкция поможет вам успешно ремонтировать ваш мультиметр DT 830B и вернет его в рабочее состояние. Удачи!

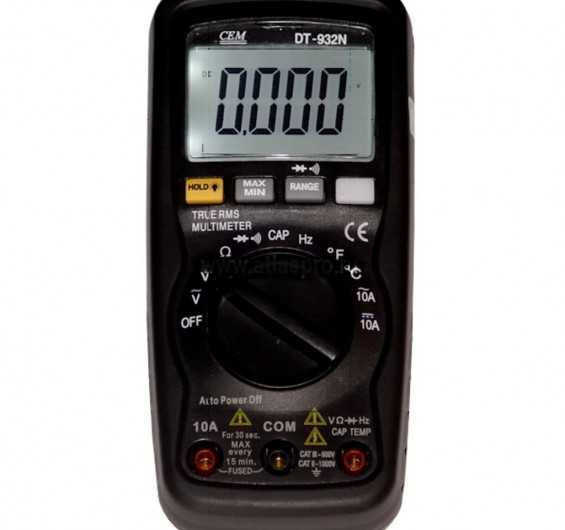

Схема мультиметра M932

• Пределы измерений 600 мВ; 6; 60; 600; 1000 В
• Погрешность ± (0.5 % + 2 е.м.р.)
• Макс. разрешение 0.1 мВ
• Вх. сопротивление 7.8 Мом
• Защита входа 1000 В

• Пределы измерений 6; 60; 600; 1000 В
• Погрешность ± (1.2 % + 3 е.м.р.)
• Макс. разрешение 1 мВ
• Полоса частот 50–60 Гц
• Измерение среднеквадратичных значений — 50–60 Гц
• Вх. импеданс 7.8 Мом
• Защита входа 1000 В

• Пределы измерений 6; 10 А
• Погрешность ± (2.5 % + 5 е.м.р.)
• Макс. разрешение 1 мА
• Защита входа — предохранитель 10 А

• Пределы измерений 6; 10 А
• Погрешность ± (3 % + 5 е.м.р.)
• Макс. разрешение 1 мА
• Полоса частот 50–60 Гц
• Измерение среднеквадратичных значений — 50–60 Гц
• Защита входа — предохранитель 10 А

• Пределы измерений 600 Ом; 6; 60; 600 кОм; 6; 60 Мом
• Погрешность ± (1 % + 2 е.м.р.)
• Макс. разрешение 0.1 Ом
• Защита входа 600 В

• Пределы измерений 40; 400 нФ; 4; 40; 400; 4000 мкФ
• Погрешность ± (3 % + 5 е.м.р.)
• Макс. разрешение 10 пФ
• Защита входа 600 В

• Пределы измерений 10; 100; 1000 Гц; 10; 100; 1000 кГц; 10 МГц
• Погрешность ± (1.2 % + 3 е.м.р.)
• Макс. разрешение 0.001 Гц
• Защита входа 600 В

• Диапазон измерений 0.1–99.9 %
• Погрешность ± (1.2 % + 2 е.м.р.)
• Макс. разрешение 0.1 %

• Диапазон измерений — -20–760°С (-4–1400°F)
• Погрешность ± 5°С/9°F)
• Макс. разрешение 1°С; 1°F
• Защита входа 600 В

• Макс. ток теста 0.3 мА
• Напряжение теста 1 мВ
• Защита входа 600 В

• Порог срабатывания < 100 Ом
• Тестовый ток < 0.3 мА
• Защита входа 600 В

• Макс. индицируемое число — 6000
• Линейная шкала — 61 сегмент
• Скорость измерения — 2 в секунду
• Автовыключение — через 15 минут
• Источник питания — 9В тип «Крона»
• Условия эксплуатации — 0–50°С при относительной влажности не более 70 %
• Условия хранения — -20–60°С при относительной влажности не более 80 %
• Габаритные размеры — 150х70х48 мм
• Цена M932 — до 15 долларов.

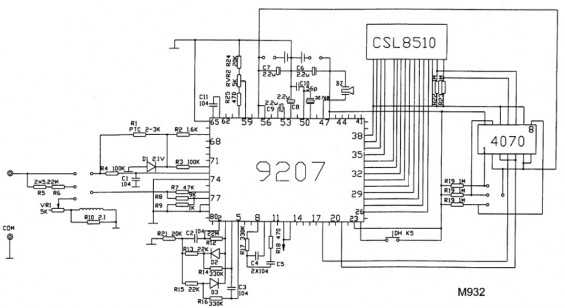

Принципиальная схема мультиметра M932:
Схема мультиметра M932

Устройство и ремонт мультиметров серии М-830

Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра. В этой статье рассмотрено устройство часто распространенных цифровых мультиметров 830-й серии, его схема, а также наиболее часто встре­чающиеся неисправности и способы их устранения.

В настоящее время выпускается огромное разно­образие цифровых измерительных приборов различ­ной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобра­зователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразова­тель на микросхеме ICL7106, выпущенной фирмой MAXIM.

В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830B, M830, M832, M838. Вместо буквы M может стоять DT. В настоящее время эта серия приборов является самой распространен­ной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов.

Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг).

СХЕМА И РАБОТА ПРИБОРА

Принципиальная схема мультиметра

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескор­пусные микросхемы (DIE chips), кристалл которых при­паивается непосредственно на печатную плату.

Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положи­тельное напряжение питания батареи 9 В, на вы­вод 26 — отрицательное. Внутри АЦП находится ис­точник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход — с выводом 32. Вывод 32 подсоединяется к общему выводу мультиметра и гальванически связан с входом COM при­бора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне пи­тающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регу­лируемый делитель R11, VR1, R13, а с его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110 и R111 отвечают за индикацию разряда батареи питания. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображе­ние десятичных точек дисплея.

Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения.

Показания дисплея N зависят от входного напряжения U и выражаются числом.

Рассмотрим работу прибора в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4.

При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключа­тель [по схеме 1-8/1…1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсато­ром C3 образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стаби­лизированного напряжения 3 В, вывод 32.

При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.

Измерение тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5.

В режиме измерения постоянного тока последний протекает через резисторы R0, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.

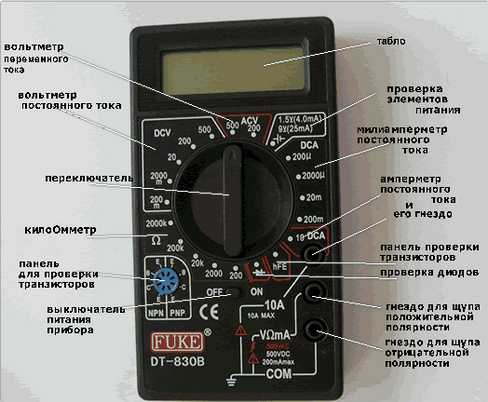

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

• OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
• ACV — измерение переменного U
• DCV — измерение постоянного U
• DCA — измерение постоянного тока
• Ω — замер сопротивления
• hFE — замер характеристик транзисторов
• значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа

Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на Али вот здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Advertisements

Поврежденный датчик из-за попадания пыли

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

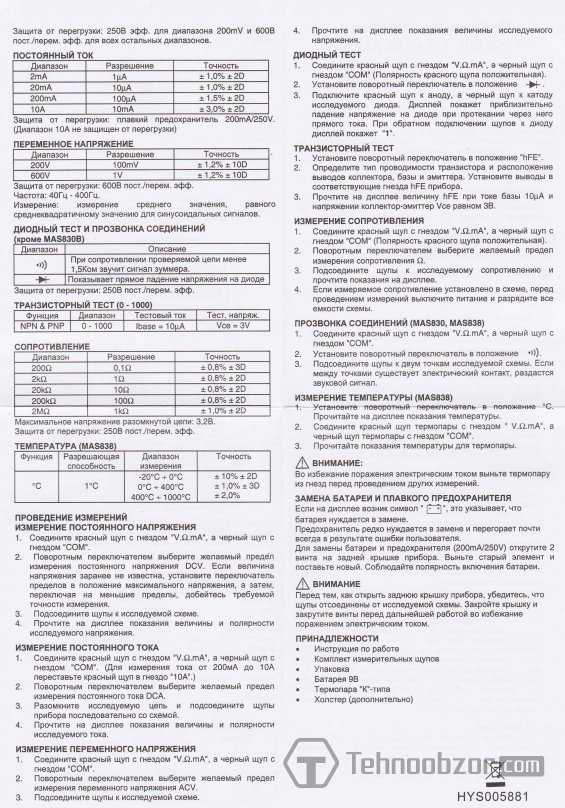

Как пользоваться мультиметром — Основы электроники

Если вы задались вопросом «Как пользоваться мультиметром?», то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр — это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра — это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831.

Преимущества самостоятельного ремонта

Самостоятельный ремонт мультиметра DT 830B имеет ряд преимуществ, которые стоит учитывать:

Экономия денег Ремонт прибора своими силами позволяет избежать затрат на обращение в сервисный центр или покупку нового мультиметра. Выполнив все работы самостоятельно, можно значительно сэкономить средства и направить их на другие нужды.	Получение новых навыков Самостоятельный ремонт мультиметра позволяет приобрести новые навыки и знания в области электроники. Вы изучите принцип работы и устройство мультиметра, научитесь диагностировать и исправлять неисправности. Это поможет вам в будущем не только с ремонтом мультиметра, но и с другими электронными устройствами.
Сокращение времени ожидания Обращение в сервисный центр может занять некоторое время. Вы должны сдать мультиметр, подождать, пока его отремонтируют, и потом забрать его обратно. Самостоятельный ремонт позволяет сократить время ожидания и быстрее вернуться к использованию прибора.	Расширение границ возможностей Самостоятельный ремонт даёт вам больше контроля над процессом и возможность вносить изменения в мультиметр по своему усмотрению. Вы можете добавить дополнительные функции, улучшить качество измерений, заменить устаревшие детали на более современные. Таким образом, вы сможете адаптировать прибор под свои потребности.

Итак, самостоятельный ремонт мультиметра DT 830B позволяет сэкономить деньги, получить новые навыки, сократить время ожидания и расширить возможности прибора. Если у вас есть небольшой опыт работы с электроникой и нужные инструменты, вы можете успешно отремонтировать мультиметр самостоятельно.

Визуально обнаруживаемые дефекты (заводской брак)

Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:

необходимо тщательно обследовать печатную плату мультиметра, на которой могут иметься хорошо различимые заводские недоработки и ошибки;
особое внимание должно уделяться наличию нежелательных замыканий и некачественной пайки, а также дефектам на выводах по краям платы (в районе подключения дисплея). Для ремонта придется применить пайку;
заводские ошибки чаще всего проявляются в том, что мультиметр показывает не то, что он должен по инструкции, в связи с чем его дисплей обследуется в первую очередь.. Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов

Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании

Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.

В общей же сложности визуально определяемых неисправностей может набраться достаточное количество. С некоторыми из них вы можете ознакомиться в таблице и затем устранить своими руками. (по адресу: http://myfta.ru/articles/remont-multimetrov.) Перед ремонтом необходимо изучить схемы мультиметра, которая обычно дается в паспорте.

Основные неисправности мультиметра DT 830B

1. Неработающий дисплей

Если дисплей вашего мультиметра не работает, первым делом проверьте питание. Убедитесь, что батарея устройства заряжена или замените ее новой. Если это не помогло, проверьте питание на платах мультиметра. Возможно, проблема связана с неправильной установкой или повреждением контактов. Также следует проверить целостность и корректность подключения всех проводов и разъемов.

2. Неправильные измерения

Если мультиметр DT 830B дает неправильные измерения, первым делом убедитесь, что вы правильно подключили провода и правильно установили режим измерения. Проверьте также состояние измеряемого объекта – возможно, он поврежден или имеет неправильные параметры. Если все эти шаги не помогли, возможно, неисправность связана с электронными компонентами внутри мультиметра. В этом случае рекомендуется обратиться к специалисту для проведения дополнительной диагностики и ремонта устройства.

3. Проблемы с включением

Если ваш мультиметр не включается, убедитесь, что батарея устройства заряжена. Проверьте также соединение проводов и разъемов – возможно, они не правильно подсоединены или повреждены. Если все проверки не выявили проблемы, возможно, неисправность связана с электронными или механическими компонентами мультиметра. Рекомендуется обратиться за помощью к специалисту для проведения дальнейшей диагностики и ремонта.

В заключение, если вы столкнулись с неисправностью мультиметра DT 830B, рекомендуется сначала выполнить самостоятельные проверки и ремонтные работы, описанные выше. Однако, при отсутствии опыта или в случае серьезных неисправностей, лучше обратиться к специалисту, чтобы избежать дальнейших повреждений и обеспечить правильное и безопасное функционирование устройства.

Проверка дисплея

Если хотят проверить исправность и провести ремонт индикатора мультиметра, то обычно прибегают к помощи дополнительного прибора, выдающего сигнал подходящей частоты и амплитуды (50-60 Гц и единицы вольт). При его отсутствии можно воспользоваться мультиметром типа M832 с функцией генерации прямоугольных импульсов (меандра).

Для диагностики и ремонта дисплея мультиметра необходимо вынуть рабочую плату из корпуса прибора и выбрать удобное для проверки контактов индикатора положение (экраном вверх).

После этого следует присоединить конец одного щупа к общему выводу исследуемого индикатора (он расположен в нижнем ряду, крайний слева), а другим концом поочередно прикасаться к сигнальным выводам дисплея.

При этом все его сегменты должны загораться один за другим согласно разводке сигнальных шин, с которой следует ознакомиться отдельно. Нормальное «срабатывание» проверяемых сегментов во всех режимах свидетельствует о том, что дисплей исправен.

Последнее замечание касается лишь постоянных величин, при измерении которых мультиметр хорошо защищён по перегрузкам. Серьёзные затруднения с выявлением причин отказа прибора чаще всего встречаются при определении сопротивлений участка цепи и в режиме прозвонки.

Тестирование АЦП

Прежде чем говорить о ремонте, необходимо провести проверку. Простым способом тестирования АЦП на пригодность к дальнейшей эксплуатации является прозвонка его выводов с использованием заведомо исправного мультиметра того же класса. Отметим, что для такой проверки не подходит случай, когда второй мультиметр неправильно показывает результаты измерений.

При подготовке к работе прибор переводится в режим «прозвонки» диодов, а измерительный конец провода в красной изоляции подсоединяется к выводу микросхемы «минус питания». Вслед за этим чёрным щупом последовательно касаются каждой из её сигнальных ножек.

Так как на входах схемы имеются защитные диоды, включённые в обратном направлении, после подачи прямого напряжения от стороннего мультиметра они должны открыться.

Факт их открытия фиксируется на дисплее в виде падения напряжения на переходе полупроводникового элемента. Аналогично проверяется схема при подключении щупа в чёрной изоляции к контакту 1 (+ питания АЦП) с последующим касанием всех остальных выводов. При этом показания на экране дисплея должны быть такими же, как в первом случае.

https://youtube.com/watch?v=sFvLYuZegS8

При смене полярности подключения второго измерительного прибора его индикатор всегда показывает обрыв, поскольку входное сопротивление рабочей микросхемы достаточно велико.

При этом неисправными будут считаться выводы, в обоих случаях показывающие конечное значение сопротивления. Если при любом из описанных вариантов подключения мультиметр показывает обрыв – это с большой вероятностью свидетельствует о внутреннем обрыве схемы.

Калибровка мультиметра DT 830B после ремонта для точных измерений

После проведения ремонта мультиметра DT 830B необходимо выполнить процедуру калибровки, чтобы обеспечить точные измерения. В этом разделе представлена пошаговая инструкция по калибровке мультиметра DT 830B для достижения максимальной точности результатов.

Шаг 1: Подготовка к калибровке

Перед началом калибровки убедитесь, что мультиметр находится в исправном состоянии и имеет правильное подключение к питанию. Установите переключатель функций в положение, соответствующее измеряемому параметру.

Шаг 3: Проверка точности

Используйте эталонное устройство или надежный мультиметр для проверки точности измерений. Сравните результаты измерений с эталонными значениями и убедитесь, что мультиметр DT 830B показывает достоверные результаты.

Шаг 4: Калибровка

Если результаты измерений не соответствуют эталонным значениям, необходимо выполнить калибровку мультиметра DT 830B. Обратитесь к руководству пользователя для получения точной информации о процедуре калибровки для данной модели мультиметра.

Шаг 5: Повторное тестирование

После выполнения калибровки повторно проверьте точность измерений мультиметра DT 830B. Сравните результаты с эталонными значениями и убедитесь, что они соответствуют друг другу.

При необходимости повторите процесс калибровки, пока результаты измерений не станут точными и надежными. Калибровка мультиметра DT 830B является важным шагом после его ремонта и поможет вам получить достоверные результаты при выполнении измерений.

Неполадки, связанные с проверкой сопротивлений

В данном режиме характерные неисправности, как правило, проявляются в измерительных диапазонах до 200 и до 2000 Ом. При попадании на вход постороннего напряжения, как правило, сгорают резисторы под обозначениями R5, R6, R10, R18, а также транзистор Q1. Кроме того, нередко пробивается и конденсатор C6. Последствия воздействия постороннего потенциала проявляются следующим образом:

1. при полностью «выгоревшем» триоде Q1 при определении сопротивления мультиметр показывает одни нули;
2. в случае неполного пробоя транзистора прибор с разомкнутыми концами должен показывать сопротивление его перехода.

Обратите внимание! В других режимах измерения этот транзистор замкнут накоротко и поэтому влияния на показания дисплея не оказывает. При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания)

При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания).

Проверка соединений

Проверьте, что все провода и контакты на мультиметре правильно подключены и надежно зафиксированы. Убедитесь, что соединения клеммы мультиметра и измеряемого объекта тоже надежны.

Важно обратить внимание на состояние проводов. Если они повреждены, оборваны или имеют изоляцию, которая осыпается, замените их на новые. Плохие провода могут привести к неправильным показаниям или даже к короткому замыканию

Плохие провода могут привести к неправильным показаниям или даже к короткому замыканию.

Кроме того, проверьте, что контакты мультиметра не окислились или не загрязнились. Используйте чистящее средство или изопропиловый спирт, чтобы очистить контакты и обеспечить хорошее соединение.

Важно знать, что некачественные или неподходящие соединения могут быть причиной неисправности мультиметра. Поэтому тщательно проверьте все соединения и убедитесь, что они полностью функциональны перед тем, как приступать к следующему этапу восстановления
