Как заменить шрус ваз 2114 своими руками: замена шруса на ваз 2114, 2113, 2115

ПРИСТУПИМ К ЗАМЕНЕ

Прежде чем начинать любые работы по замене нам необходимо будет все подготовить, не забывая, о чем гласит инструкция техники безопасности:

Надо зафиксировать авто, для этого включите четвертую передачу и затяните ручник
Затем нужно установить противооткатные клинья (башмаки) под задними колесами, если у вас таковых не имеется в наличии, воспользуйтесь деревянными брусками похожей формы
Снимаем защитный колпак с диска колесного, затем откручиваем ступичную гайку, для этого лучше воспользоваться удлинителем в виде трубки либо монтировки, чтобы было легче откручивать
После сдвига с мертвой точки ступичной гайки, приступаем к откручиванию болтов, которыми крепится колесо
Воспользовавшись домкратом, вывешиваем колесо, на котором собираемся менять ШРУС

Срываем ступичную гайку, затем болты колеса и можно вывешивать колесо на домкрате

Приподнимаем машину, подставляем деревянные чурки и снимаем колесо
Затем откручиваем два болта, которыми крепится наша нижняя шаровая опора для поворотного кулака

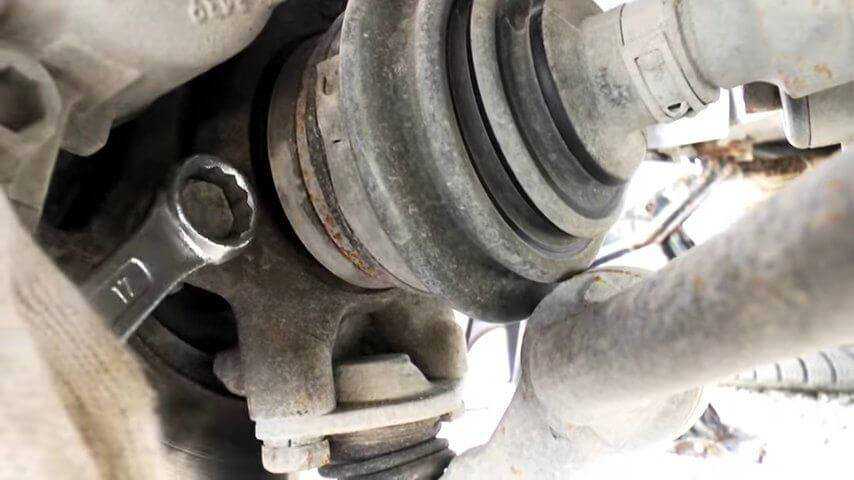

Откручиваем болты, крепящие нижнюю шаровую опору

Теперь максимально выворачиваем руль в сторону противоположную заменяемому ШРУСу
Нужно оттянуть наш поворотный кулак вместе со стойкой, а затем достать шлицевой конец ШРУСа из ступицы
Затем извлечь внутренний ШРУС соединенный с коробкой передач используя для этой цели монтировку
Зажимаем вал в тисках, после этого снимаем с внутреннего, затем с наружного шарнира хомуты
Выворачиваем наизнанку пыльники, при обнаружении разрывов либо трещин, просто срезаем их ножом, чтобы не тратить время на снятие
Теперь сбиваем ШРУС с вала, подойдет для подобной процедуры молоток и деревянная либо бронзовая наставка
Собираем шарнир в обратном порядке, в процессе сборки рекомендуем заменить старую ступичную гайку, а после её затяжки не забывайте законтрить ее край, чтобы избежать раскручивания
Устанавливая внутренний ШРУС, помните о заглушке из пластмассы, она установлена на конце вала
А прежде чем устанавливать ШРУС, надо позаботиться о необходимости набить «гранаты» смазкой
Устанавливаем стопорное кольцо (непременно новое) на внутренний ШРУС, прежде чем устанавливать на автомобиль собранный механизм
А после установки в коробку привода, его необходимо вставить в полу осевую шестерню до полной его фиксации
Используйте для этого легкие постукивания молотком через деревянную наставку, по периметру оси нашего вала

Все, можете мыть руки и быть уверенным, что замена гранаты ваз 2115 самому вполне выполнимая задача, важно только следовать инструкциям и тогда ремонт пройдет успешно. Остается только во избежание сюрпризов и для прояснения непонятных моментов посмотреть видео по данной теме. Остается только во избежание сюрпризов и для прояснения непонятных моментов посмотреть видео по данной теме

Остается только во избежание сюрпризов и для прояснения непонятных моментов посмотреть видео по данной теме.

Здравствуйте. Эта статья посвящена теме замены внешнего шруса (простым языком граната) автомобиля ВАЗ 2109, 2114, 2115. В конце статьи есть подробное видео замены. Шрус расшифровывается как шарнир равных угловых скоростей. Перед тем, как менять внешнюю гранату, необходимо убедится, что неисправна именно эта деталь. Как это понять, речь пойдёт далее.

Тут есть два варианта:

признаки того, что у Вас уже сломалась граната,
признаки того, что граната скоро выйдет сломается.

Как понять, что сломался внешний шрус.

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Рекомендую не просто визуально посмотреть на вал, а прикоснуться к нему каким-нибудь длинным, твёрдым предметом, например палкой. Главно, чтобы на ней не было ничего, что может намотать на вал!!! Прикоснувшись палкой к валу, если он крутится, Вы почувствуйте слабую вибрацию. Обычно так делают в тёмное время суток, потому, что сложно понять крутится ли предмет цилиндрической формы, особенно в потёмках.

Замена ШРУСа

Замену можно произвести самостоятельно, для этого необходимо запастись нужными инструментами:

ключ на 17, 19;
головки на 13 – 17, 30;
балонник;
монтажная лопатка;
вороток;
домкрат;
плоскогубцы и смазка.

Подготовив инструменты, переходим к машине.

Для удобства загоняем автомобиль на эстакаду или смотровую яму. Ставим на ручник и включаем передачу. Для большей безопасности можно подложить под колеса фиксаторы, достаточно только под задние два.

Внутренний и наружный ШРУСЫ находятся на валовом приводе, следовательно, технология их замены практически идентична.

Замена ШРУСА

Снимаем защиту картера, для этого откручиваем два болта спереди на 17 и 2 гайки сзади на 19.
Сливаем с коробки смазывающую жидкость (примерно 1/3 от всего объема).
Срываем балонным ключом болты колеса интересующей стороны.
Берем головку на 30 и откручиваем гайку внешнего ШРУСА.
Поднимаем автомобиль с помощью домкрата.
Берем ключ на 13 и выкручиваем два болта (можно один и выбить палец) от ступицы, держащие шаровой шарнир.
С помощью монтажной лопатки (монтировки) отодвигаем ступицу от реактивных тяг.
Тянем стойку на себя и вытаскиваем палец ШРУСА из ступицы.
Отодвигаем валовый привод в сторону.
Открываем капот и с помощью монтировки вытаскиваем внутренний ШРУС из коробки. Для этого необходимо вставить монтажную лопатку между деталями и резким движением дернуть ее в сторону коробки.
После того, как ШРУС немного сдвинулся, переходим к арке колеса и вытаскиваем валовый привод с двумя «гранатами».
Берем плоскогубцы и снимаем с «гранат» большие и малые хомуты защитного чехла.
Если пыльник поврежден – разрываем его, а если нет, то сдвигаем к центру.
Бьём, как можно сильнее, молотком по внутренней обойме внутреннего ШРУСА до тех пор, пока он не слетит. Тоже самое проделываем, с другой стороны.
Снимаем кольца с валового привода.
На вал одеваем кольца из комплекта нового ШРУСА, новый пыльник.
Забиваем молотком новую «гранату».
Смазываем ШРУС смазкой, а остатки выдавливаем в пыльник.
Хомутами фиксируем пыльник на «гранате» и вале.
С другим ШРУСОМ делаем тоже самое.
Берем привод вала, накручиваем на внешний ШРУС гайку и с помощью молотка забиваем его в коробку.
Собираем детали в обратной последовательности.

На ВАЗ-2112 вылетает граната из коробки причины, ремонт, фото

Менять шарнир равных угловых скоростей (ШРУС, или в народе граната) на ВАЗ-2112 надо тогда, когда появляется своеобразный стук (треск) в этой детали. Если такой ремонт не производить вовремя, то граната может вылететь из своего места во время движения. Тогда уже придётся вызывать эвакуатор для транспортировки автомобиля на СТО, так как самостоятельно ехать оно уже не сможет.

Почему вылетают гранаты?

Граната вылетела и порвался пыльник

На то, что граната вышла из строя, указывает стук в районе переднего колеса при поворотах, а также то, когда отпускается педаль сцепления, а автомобиль стоит на месте. В районе переднего колеса, где вылетела граната, будет слышен треск.

При этом следует просмотреть на включенной скорости (автомобиль надо поставить на подъёмник), если будет крутиться привод, а колесо нет, то вышла из строя наружная граната. Если привод стоит на включенной скорости на месте, то сломалась внутренняя граната.

Внутренняя граната как раз и «вылетает» из коробки передач. Вернее, она рассыпается, одна часть остаётся в КПП, другая на приводе колеса. Иногда возникает ситуация когда развалилось стопорное кольцо, в данном случае граната тоже вылетит. Поломка не связана с не верно подобранным маслом в коробке передач.

Замена гранаты

Внешняя граната Trialli — вроде хвалят.

Когда будет слышен треск в гранате, то исправить эту поломку можно самостоятельно, не прибегая к услугам специалиста. Для этого следует выполнить простые действия, которые будут описаны ниже.

Процесс

Не забудьте проверить есть ли в комплекте к ШРУСам отдельно пыльник и хомуты. Если нет, то придётся покупать всё это.

Отдельно пыльник и хомуты

Авто следует поднять с той стороны, где вышла из строя граната. Под задние колеса при этом следует подложить противооткатные башмаки.
Снять защитный колпак с колеса и открутить его.
Снять гайку ступицы. Для этого может потребоваться крепкий инструмент, так как гайка в процессе эксплуатации может привариться к оси. Использовать для этого также можно специальный ключ (к зубилу приварить головку на «30» и использовать длинный вороток).
Открутить болты крепления шаровой опоры (нижней) от поворотного кулака.
Повернуть колесо в крайнее положение.
Оттянуть вместе со стойкой поворотный кулак и вытянуть шлиц ШРУСа со ступицы.

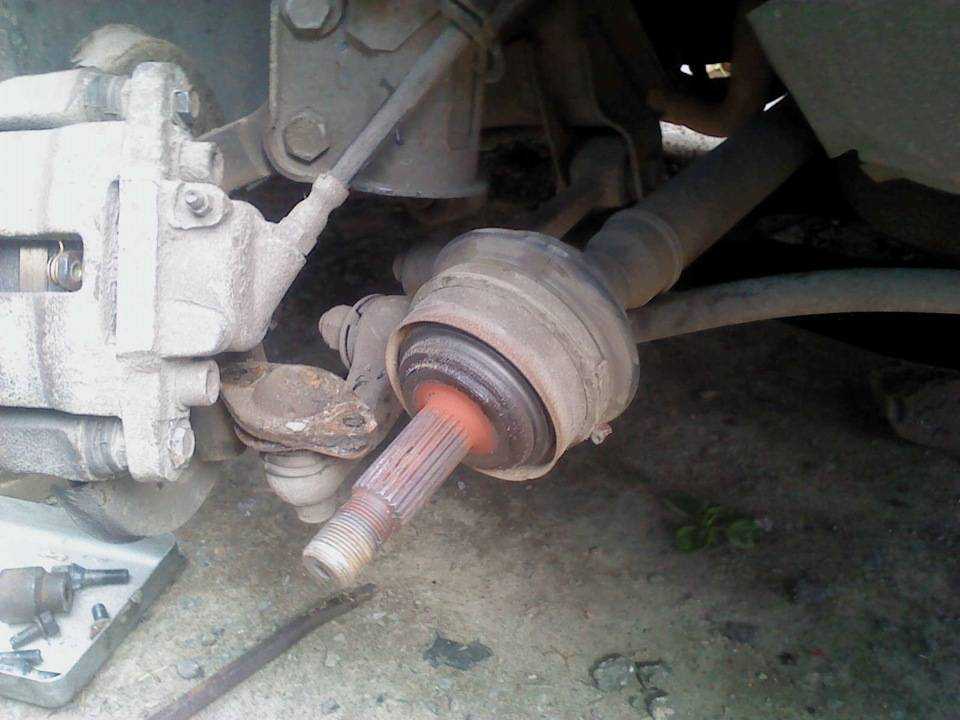

Достали ШРУС из ступицы
Используя монтировку надо вытянуть шлицы привода и с коробки переключения передач. Если потребуется менять сразу две гранаты, то после снятия привода с одной стороны надо коробку зафиксировать на технологический фиксатор. Для этого использовать можно старый ШРУС. Если такой процедуры не сделать изначально, то шестерни на дифференциале сместятся, а потом во время сборки невозможно будет вставить сами ШРУСы.
После снятия вала привода его надо зажать в тисках.
Снять защиту с гранат. Если пыльники порваны, то их можно просто срезать, а потом поставить новые. Если они целые, то следует их просто завернуть, стараясь не повредить.
При помощи молотка надо сбить ШРУСы с вала привода.
Далее ставится новая запчасть. Предварительно ШРУС требуется смазать. Также и в пыльник надо положить свежей смазки. Рекомендуется использовать МоS2. Она прослужит на протяжении всего срока службы шарнира.
Проверяем состояние сепаратора на гранате и забиваем в неё смазку

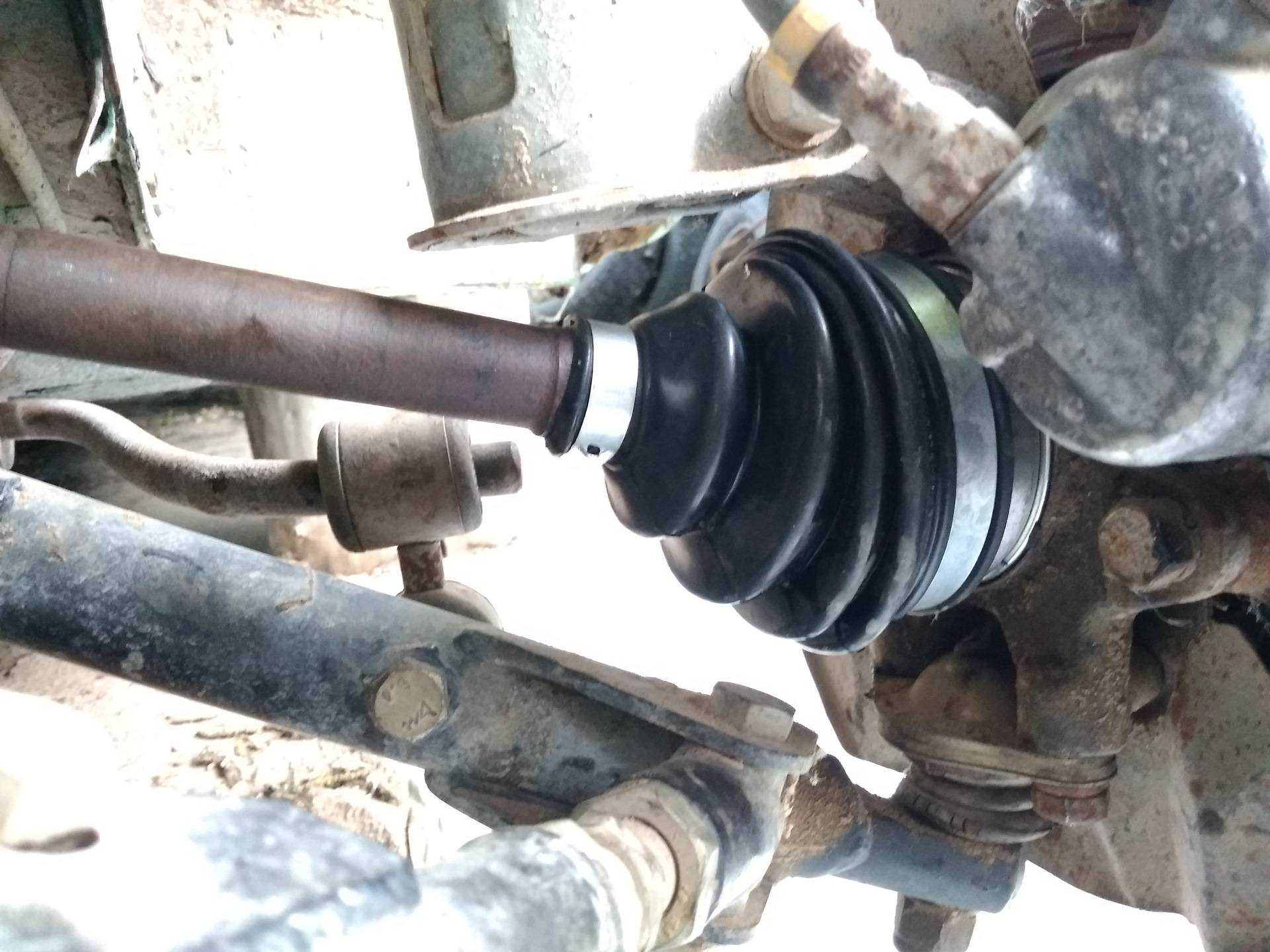

Пыльник крепиться на гранату при помощи зажимов.
Одеваем «модный» прозрачный пыльник АСВА. Отзывы в основном положительные
Если собирается внутренний ШРУС, то не стоит забывать о заглушке из пластмассы, которая ставится на конец вала.
Старая граната справа, а новая слева, отличаются по высоте
Также на внутреннем ШРУСе устанавливается стопорное кольцо.
Затем деталь в сборе ставится в привод коробки. Ее посадить на шлицах следует до основания. Для этого можно несильно ударять по ней молотком, подложив брус из дерева.
Внутренний ШРУС уже в КПП
Дальнейшая сборка производится в обратной последовательности разборке.

Также стоит поменять гайку, которая держит ступицу на новую. Затягивать её надо также в соответствии с требованиями завода-изготовителя авто.

Поломка стойки стабилизатора и вылетание гранаты

В результате поломки стойки стабилизатора колесо ушло в сторону, а вместе с ним вылетели и гранаты. Пыльникам тоже пришёл «конец».

Зная эти моменты и придерживаясь приведенных правил, можно заменить ШРУСы своими силами и не прибегать к помощи мастера.

Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

В каких случаях требуется замена внутреннего шруса

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

Хруст и стуки при движении и разгоне по прямой;
Вибрация и толчки при переключении передач;
Значительный люфт при пробе рукой;
При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Обязательно почитайте

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
Снимают колесо.
Вынимают шайбу, расположенную под местом установки ступичной гайки.
Отсоединяют рулевой наконечник.
Производят извлечение ШРУСа из ступицы.
Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.

Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Причины и признаки неисправности ШРУСа на ВАЗ 2114

Самые распространенные причины:

низкое качество ШРУСов, установка подделок или бракованных запчастей;
отсутствие или плохое качество смазочных материалов;
повреждение пыльника и попадание в механизм абразивного мусора или воды;
агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Один из признаков замены ШРУСа ВАЗ 2114 — это появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку. Работа в тесном соприкосновении под постоянной нагрузкой неизбежно ведет к изменению свойств трущихся деталей, их размеров, образованием выработки.

Там, где нет тесного соприкосновения этих элементов и появляется посторонний шум. Звук может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Существуют и другие признаки, указывающие на неисправность шарниров:

несильные рывки при трогании автомобиля или изменении динамики;
люфт вала, расположенного между ШРУСами, при попытках двигать его в различных плоскостях.

Замена ШРУСа своими руками — видео — Ремонт ваз своими руками

Понять, что пришла пора заменить шарнир угловых скоростей, можно по характерному стуку и треску, который исходит от колес во время поворотов. В некоторых случаях, конечно, стук и хруст может появляться и по другим причинам, поэтому дл того, чтобы удостовериться в том, что виновник именно ШРУС, вам следует попробовать покачать вал привода, если вы рукой будете чувствовать люфт, то сто процентов пора менять шарнир угловых скоростей.

Также, хотелось бы отметить еще один элемент, который плотно связан с шарниром, который отвечает за угловые скорости – пылезащитный чехол. Чтобы диагностировать неисправность данного элемента машины, вы должны полностью вывернуть колеса и провести визуальный осмотр, если вы заметите явные механические дефекты, то должны срочно его заменить.

Напомним, что в предыдущей статье мы рассматривали как удалить воздушную пробку из системы охлаждения двигателя своими руками.
Замена шарнира угловых скоростей: этап первый
Первым делом, вы должны зафиксировать машину при помощи стояночного тормоза, а также подложить под задние колеса стопорящие бруски.

Далее, распустите гайку ступицы и снимите защитный колпак. Сделать это можно будет только крепким инструментом и при помощи рычага из трубы. Стоит отметить, что в качестве альтернативного и более надежного варианта, может служить специальный ключ за выкручивания привода, но обычного его нет в гараже, да и одолжить не всегда есть у кого.

После того, как выкрутите гайку ступицы, займитесь отпусканием болтов колес.Замена шарнира отвечающего за угловые скорости: этап второй

Теперь вам необходимо приподнять переднюю часть машины, чтобы колеса оторвались от земли, и зафиксировать транспортное средство в таком положении при помощи опор. Далее, выкрутите болты колес и достаньте упорную шайбу, которая находится на гайке ступицы.

Следующим шагом, вы должны выкрутить два болта расположенных на поворотном кулаке и соединяющих его с нижней шаровой опорой. Перед выполнением этих работ, вы должны вывернуть руль в кране положение, в направлении того, с какой стороны производится замена.

Далее оттяните поворотный кулак и вытяните шлицевой конец наружной части шарнира угловых скоростей. После этого, при помощи монтировки, демонтируйте внутреннюю часть шарнира угловых скоростей.

Теперь, вам следует зафиксировать вал в тисках и демонтировать пыльники с хомутами, после чего сбейте рассматриваемый элемент транспортного средства при помощи молотка.

Замена ШРУСа своими руками: этап третий

Третий этап является завершающим. Вы должны надеть на вал новый пыльник и набить заранее заправленный смазочным веществом шарнир отвечающий за угловые скорости. После этого зажмите клещами хомут пыльника.

Очень важным моментом, является тот факт, что перед тем как поставить все приводы на первоначальные места, вы должны смонтировать на шарнир отвечающий за угловые скорости новое кольцо стопора.

Видео. Как заменить ШРУС своими руками

Завершающим шагом идет окончательная фиксация шарнира угловых скоростей. Для этого вы должны наносить молотком удары в пол силы вдоль оси вала. При этом, чтобы не повредить ось, вам следует воспользоваться деревянной смягчающей прокладкой.

Необходимый инструмент

Перед заменой пыльника внутреннего шруса ВАЗ 2114 стоит подготовить весь необходимый инструмент для этого. Для грамотной работы понадобятся:

Рожковые ключи на 17, 19. Но лучше иметь полный набор под рукой;
Набор головок и вороток;
Баллонный ключ и домкрат;
Пассатижи;
Отвертка;
Тряпка и перчатки.

Для удобства демонтажа можно заехать на яму или эстакаду. Обязательно установите автомобиль на стояночный тормоз или включите первую передачу. Для большей безопасности можно установить подпорки под колеса. Также обязательно проверьте, чтобы у вас был полный набор для замены: граната, пыльник, смазка шрус и два хомута.

Виды ШРУС

По расположению на приводе шарниры подразделяются на внешние и внутренние. Деление не чисто геометрическое, характер работы этих ШРУС сильно отличается, поэтому и конструктивно они выполнены по-разному.

Если внешний – это практически всегда шестишариковая «граната» внушительных размеров, то в качестве внутренних часто используется трёхшиповой шарнир типа «трипоид» с игольчатыми подшипниками.

Пример работы наружного ШРУСа.

Как работает внутренний ШРУС.

Но на методике замены такие отличия слабо сказываются, внутренности ШРУС не повлияют на ход работы. Разве что наличие шариков потребует большей аккуратности, их легко растерять при небрежном обращении.

Замена гранаты на ВАЗ 2114: как заменить ШРУС самому

Стоит отметить, что ШРУС (шарнир равных угловых скоростей), более известный среди автолюбителей под обиходным названием «граната», отличается достаточно большим сроком службы. Однако, как и в случае с любой другой деталью или узлом, ресурс данного элемента ограничен

Еще важно понимать, что на состояние ШРУСа не малое влияние также оказывают индивидуальные особенности эксплуатации ТС

В любом случае, если хрустит граната на ВАЗ 2114, ВАЗ 2115 или другом автомобиле, указанный элемент нужно менять

Далее мы рассмотрим, как выполняется замена ШРУСа ВАЗ 2114 в условиях обычного гаража, а также на что следует обратить внимание в рамках выполнения данной процедуры. При этом приведенная ниже информация позволит также изучить, как менять ШРУС ВАЗ 2115 или других авто с похожей конструкцией

Замена

Вооружившись новыми шрусами, также соберите набор необходимых инструментов и материалов. В него войдут:

Набор головок;
Накидные ключи;
Башмаки;
Сухая ветошь;
Смазка для шрусов;
Домкрат;
Пыльники.

Схема устройства шрусов

Теперь приступаем непосредственно к работе по замене шрусов:

Определите место, где будет проводиться ремонт. Это может быть эстакада, гараж со смотровой ямой или помещение с подъемником для машин.
Заглушите мотор, включите ручной тормоз. С помощью башмаков застопорите колеса.
С помощью баллонного ключа снимите болты крепления с колес.
Поднимите домкратом необходимую часть автомобиля.
Расстопорите гайку по центру шруса. Следите за шайбой, чтобы ее не потерять. В комплекте с новым шрусом она не предоставляется.
Вооружившись ключами на 13, открутите крепежи верхней части шаровой опоры. Аналогичную процедуру с нижней частью проделывать не обязательно, поскольку в процессе ремонта мешать она не будет.
При помощи монтировки немного сорвите пазы с опоры и отведите в сторонку.
С шлицов шруса сбейте ступицу. Для этого вам потребуется молоток и какая-нибудь деревянная подставка.
Извлеките старый поврежденный шрус.
Проверьте наличие повреждений на штоке.
Удалите со штока остатки смазки при помощи сухой ветоши.
Установите на новое место новую гранату. В состав этого узла должен входить шрус, пыльник, хомуты, гайки, стопорные кольца.
При сборке узла не забывайте использовать качественные смазки. Ее не должно быть слишком много, но и жалеть сильно также не стоит.
Соблюдая обратную последовательность, соберите запчасти.
Меняя шрусы, вы можете одновременно проверить состояние тормозных колодок. Если они находятся в достаточно изношенном состоянии, советуют заодно заменить и их. Все равно узел вы уже разобрали.
Завершив ремонт, проверьте автомобиль в действии.
Не редко мастера без особого опыта оставляют после обратной сборки якобы лишние детали. Учтите, все то, что осталось после сборки, и что не является вышедшими элементами, которые вы поменяли на новые, имеет свое место в конструкции автомобиля. Потому проверьте, откуда именно эти «лишние» элементы и установите их на законное место.

Инструкция по разборке узла

Прежде чем снимать колесо со стороны неисправного узла, необходимо ослабить с помощью накидной головки размером в 30 мм, предварительно вытащив из гнезда металлический пыльник. Дальнейшие действия по инструкции:

Баллонным ключом ослабить колесные болты, поднять машину домкратом и снять колесо. Выкрутить до конца гайку ступицы, извлечь шайбу отверткой. Если в автомобиле установлена защита поддона масляного картера двигателя, то ее надо будет снять. Некоторые специалисты рекомендуют перед снятием привода слить часть масла из коробки передач (1,5-2 л), чтобы оно не начало течь через шлицевое отверстие, когда узел будет извлечен.
Ослабить и открутить гайку шарового пальца рулевой тяги, с помощью съемника выпрессовать палец из гнезда в стойке передней подвески. Повернув для удобства весь узел вручную, открутить 2 болта крепления шаровой опоры. Взявшись двумя руками за тормозной диск, аккуратным рывком вывести вал ШРУСа из ответной шлицевой части ступицы, отвести его в сторону.
Второй конец ШРУСа ВАЗ 14 нужно извлекать со шлицевой части в коробке передач, находясь в смотровой канаве. Для этого потребуется заложить монтажную лопатку между корпусом коробки и гранатой, после чего резким рывком выдвинуть узел из гнезда, используя монтировку как рычаг. Если деталь не поддается, допускается сорвать ее с места несильными ударами молотка по монтажной лопатке. Перед выдергиванием желательно под коробку передач подставить емкость, поскольку оттуда может вытечь немного масла. Дальше весь узел вынимается вручную. Для последующей разборки потребуются тиски.

Обзор ШРУСа (гранаты) для ВАЗ 2108-2115.

Разборка ШРУСа ВАЗ 2114

Вал узла надежно зажимается в тисках ближе к внешней гранате, если производится замена наружного ШРУСа. Тут следует проверить состояние пыльника. Если нет никаких трещин или повреждений, а резина продолжает оставаться эластичной, то надо расконтрить только один хомут, который держит пыльник на корпусе гранаты.

Затем его выворачивают наружу или просто сдвигают, чтобы не мешал. Далее, придерживая одной рукой шлицевую часть гранаты, изнутри по ее краю наносят несильные удары молотком. В том случае, когда граната подлежит замене, беспокоиться особо нечего, можно смело бить, пока она не сойдет со шлицов вала. Пыльник, на котором обнаружены дефекты, выворачивается обратно, ослабляется второй хомут и деталь снимается с вала. Внутренний ШРУС разбирается точно таким же образом, как и внешний, только надо зажать вал в тисках около самой гранаты.

Причины замены пыльника

Ресурс ШРУСов может очень быстро сократиться из-за поврежденных пыльников. Попадающие внутрь «гранаты» грязь и пыль работают как абразив.

А поскольку элементы шарнира являются сильнонагруженными и постоянно контактируют между собой, попавшая грязь очень быстро повреждает их и «граната» выходит из строя.

Даже если не проверять состояние пыльника, шарнир о своем повреждении сам просигнализирует.

К примеру, как показано на фото ниже ШРУС провернуло.

При выполнении поворотов, ШРУС с попавшей в него грязью, начнет сильно трещать. Если быстро не устранить повреждение, «граната» в скором времени попросту распадется и придется ее полностью заменять.

Но замена ШРУСа обойдется значительно дороже, чем пыльника. Поэтому обнаружив повреждение пыльника, или услышав треск ШРУСа лучше сразу же заняться устранением неисправности.

А устраняется такая неисправность путем замены пыльника, промывки ШРУСа и закладки в него новой смазки.

Далее рассмотрим последовательность действий по замене внешнего пыльника ШРУСа переднеприводных ВАЗов на примере модели 2199.

Похожие работы проводятся и на моделях ВАЗ 2110, 2114, поэтому проблем у владельцев этих автомобилей, после прочтения статьи, мы надеемся не будет.

Внешний пыльник выбираем потому, что он повреждается значительно чаще, чем внутренний, поскольку располагается возле ступицы колеса и воздействие на него происходит интенсивнее, поэтому и шанс появления трещины на нем больше.

Замена вышедшего из строя оборудования

Замена ШРУСа транспортного средства ВАЗ 2110, расположенного на внутренней, а не внешней стороне, представляет собой простой процесс, потребуется выполнить несколько операций. Конструкция передает вращение от КПП к валу. Работа устройства влияет на безопасность движения, по этой причине обнаружение неисправности ШРУСа выполняется на высоком уровне от земли.

Выполняется операция замены на специальном подъемнике, смотровой яме, что связано с его расположением в нижней части транспортного средства, доступ нужен только в этом положении.

Предварительно потребуется выполнить следующие операции:

Зафиксировать транспортное средство, что выполняется посредством включения четвертой скорости и плотном затягивании ручного тормоза;
Установить противооткатные клинья точно под задние колеса автомобиля, можно вместо них использовать обычные бруски;
Смонтировать защитный колпак агрегата, после чего открутить гайку ступицы, для этого используется монтировка;
После демонтажа ступичной гайки приступить к откручиванию элементов крепления колеса автомобиля;
Вывесить колесо, на котором возникла необходимость в замене узла посредством домкрата.

После обнаружения узла в конструкции потребуется:

Открутить все шесть болтов, в результате агрегат будет удерживать в конструкции один фланец;
Открутить два крепежных болта нижней опоры кулака;
Выполнить поворот рулевого механизма в крайнее положение, агрегат выпадает сам по себе.

После того, как он выпадет, предстоит выполнить простой набор операций, а именно:

Съем пыльника, установленного в составе конструкции;
Снятие стопорного кольца;
Снятие шарнира, установленного на шлицах вала, чтобы не повредить другое оборудование;
Диагностика оборудования и всей системы;
Устанавливается агрегат обратно в предназначенное для этого место.

Что нужно помнить во время обратного монтажа:

На конец вала обязательно необходимо установить пластиковую заглушку;
Перед началом монтажа агрегата обеспечивается укладка требуемого количества смазки;
Установка стопорного кольца выполняется перед установкой механизма на транспортное средство;
После установки привода, он садится в шестерню до полной фиксации, что потребует использования молотка.

Для процесса не потребуется навыков и умений как в отношении других агрегатов. Однако для высокой гарантии выполняемых работ необходимо обратиться к квалифицированным специалистам, в автосервис, где отнесутся к выполнению работы максимально ответственно. Таким образом, получается высокая гарантия надежности качества обслуживания транспортного средства.

Что делать, если пыльник порвался в дороге

Ситуация нередкая: в пути вам пришлось поменять колесо и вы заметили, что пыльник порван. Оставлять «все как есть» и следовать до ближайшего автосервиса крайне не рекомендуется: ШРУС – деталь совсем не дешевая, особенно если он стоит на дорогой иномарке. Варианты действий:

Поставьте авто на домкрат (если оно еще не стоит на нем), вытащите через прорыв старую загрязненную смазку и набейте пыльник смазкой до упора, а чтобы она не вывалилась при движении, обмотайте проблемное место полиэтиленовым пакетом и затяните по гофре веревкой.
Замотайте порванный чехол непрозрачным скотчем либо изолентой. Такой «альтернативы», пока пыльник не будет поменян, хватит километров на 500.

В дороге проверяйте, на месте ли ваша «обмотка»: попадание грязи под нее резко сократит срок службы ШРУСа.
