Фрезы для культиватора: виды, назначение, выбор, как собрать

Собираем «гусиные лапки» своими руками

Если имеющиеся почвофрезы по каким-то причинам не устраивают или пришли в негодность, альтернативой покупным приспособлениям могут стать роторные фрезы для мотоблока, изготовленные своими руками. Задача эта не представляет особой сложности и при этом имеет преимущества в виде желаемой степени надежности конструкции и ее особенностей, повышение эффективности обработки земель и, конечно, экономии средств на покупку готового приспособления.

Самый простой способ изготовления — изучить конструкцию фрез промышленного производства и схемы, как собрать фрезу, после чего создать аналог с внесением желаемых корректив, если они требуются. Имеет смысл нарисовать чертежи для сборки, учитывающие необходимые параметры и требования к устройству.

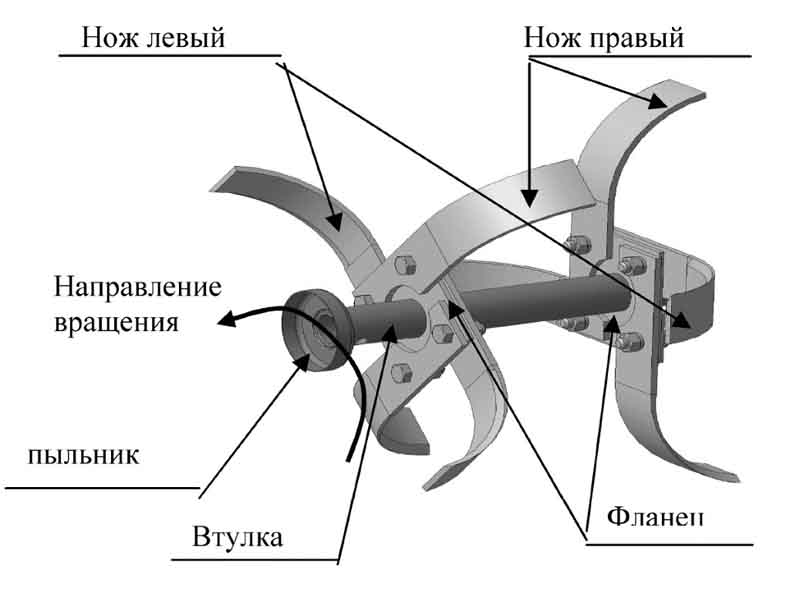

При сборке «гусиных лапок» самодельная конструкция включает в себя следующие части:

• втулка (может быть изготовлена из трубки, имеющей диаметр 50 мм);
• фланец (изготавливается из толстого листа стали, может быть круглым или квадратным, что легче в исполнении);
• стойки для ножей (легко изготовить из стального уголка, профиля, автомобильной рессоры);
• лезвия (оптимальный материал — инструментальные сплавы; подходят рессоры от автомобилей).

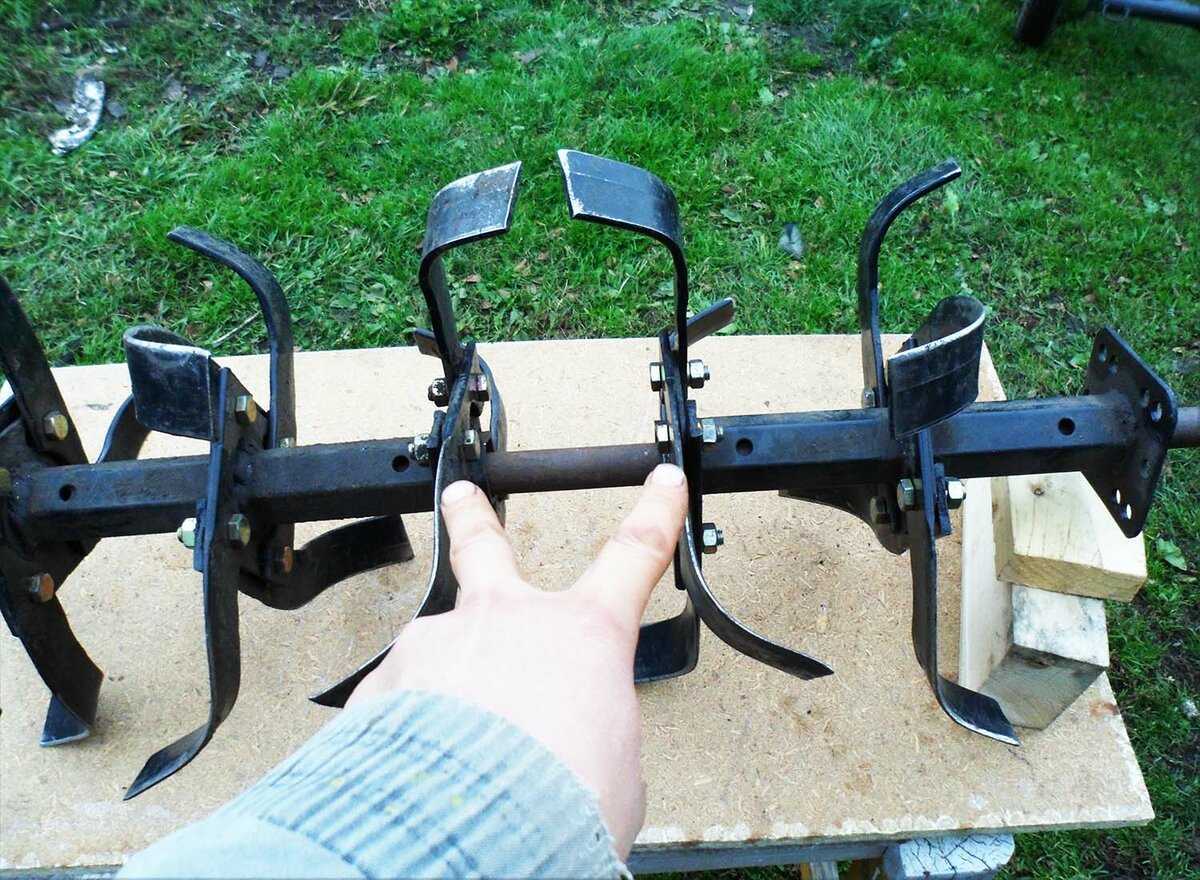

Фрезы для мотоблока можно как изготовить самому так и приобрести в магазине

Ножи привариваются к стойкам, которые, в свою очередь, фиксируются к фланцам, а фланцы — к втулке. Иногда для соединения используются болты, но практика показывает, что гораздо надежнее использовать сварочное соединение.

Чтобы предотвратить преждевременный износ ножей при обработке особо сложных и дернистых грунтов, рекомендуется в конструкции предусмотреть облегчение нагрузки за счет дополнительной установки ограничительных колесиков по бокам устройства. Это несколько усложняет процесс обработки, поскольку возделывается только верхний слой грунта, после чего требуется демонтаж ограничителей и повторная обработка.

Критерии выбора

Прежде чем приступить к приобретению фрез на мотоблок, нужно правильно оценить условия эксплуатации и тип обрабатываемых почв. Так, если предполагается работать на каменистых участках, то лучше приобрести саблевидную модель. Такое оборудование легче справится со сложными почвами, а в случае поломки его проще будет отремонтировать. Для этого достаточно открутить повреждённый нож, и поставить на его место новый.

Если же планируется пахать целину, то лучше выбрать фрезу «Гусиные лапки». Она хорошо подходит для культивации тяжёлых грунтов, а также для глубокой, до 30-40 см, распашки. Однако для работы с дерновыми почвами лапчатая модель абсолютно не годится: ножи будут наматывать на себя траву и длинные корни, и работа станет часто останавливаться.

Для таких случаев нужно ставить исключительно саблевидную фрезу.

Виды фрез для мотоблока Нева

Прежде всего, перед покупкой фрезы возникает вопрос, а какие они собственно говоря бывают? Сейчас наиболее популярные два вида фрез:

Они имеют свои отличия в предназначении и форме. Давайте остановимся поподробней на том, в чём заключаются их отличия?

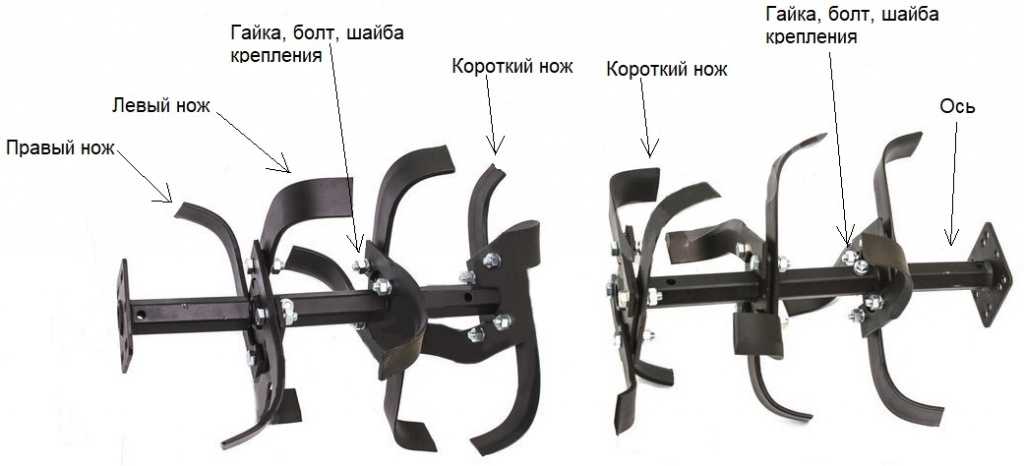

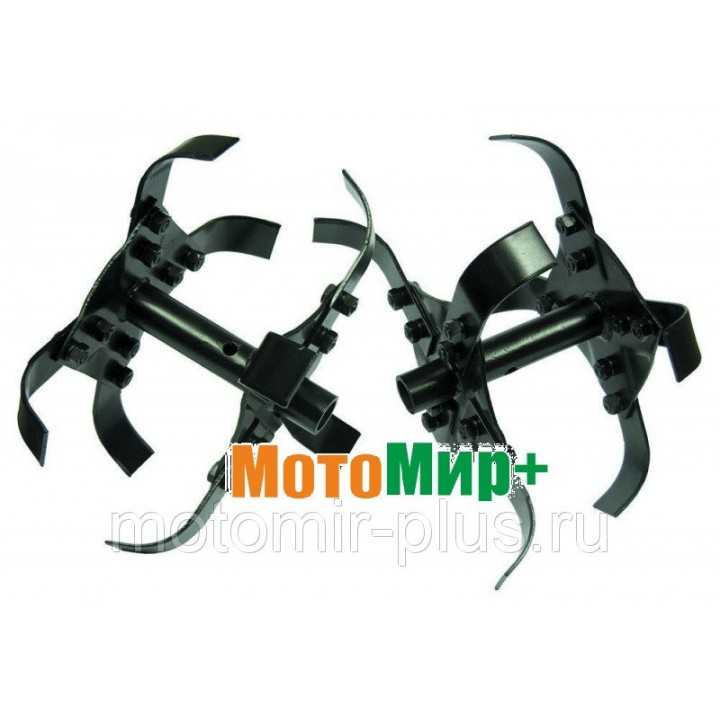

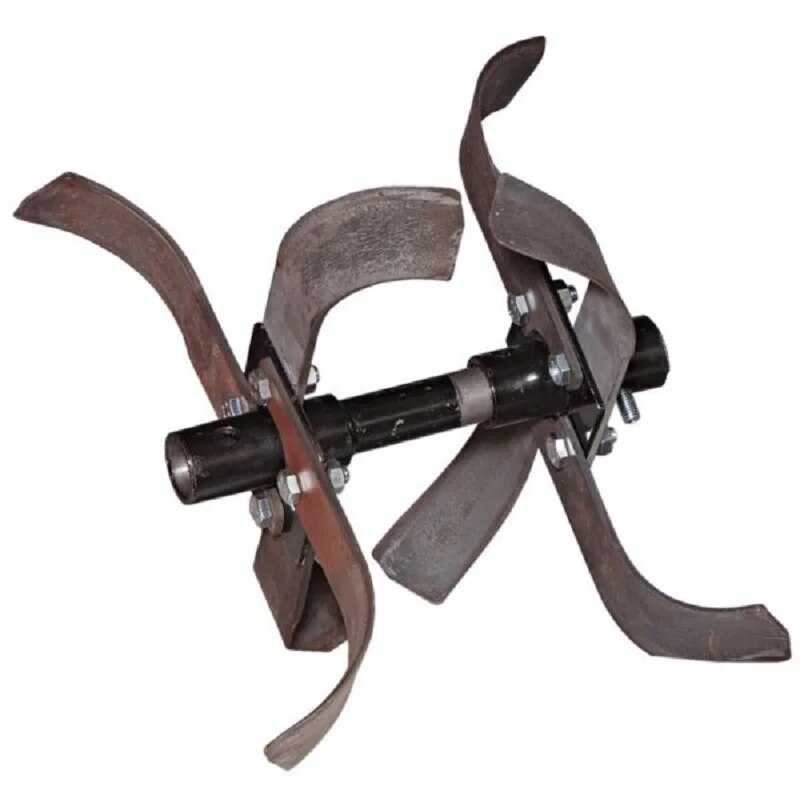

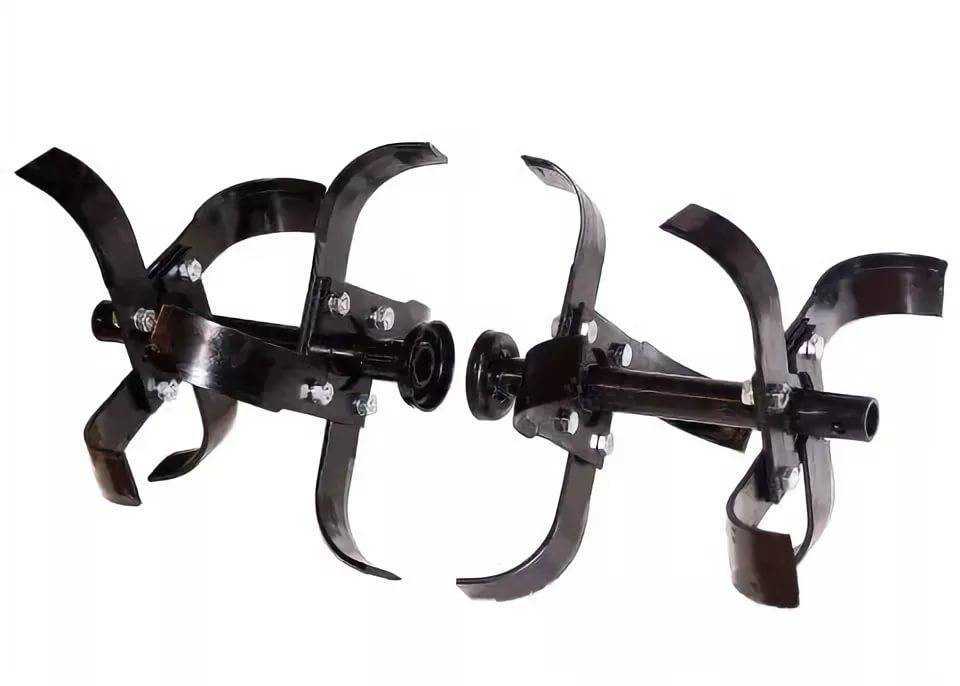

Саблевидные фрезы

Этот тип считается стандартным вариантом при проведении культивации. Фрезы в форме саблей успешно прошли испытание временем, и доказали свою эффективность.

Необходимо отметить, что в стандартной комплектации с мотоблоком Нева идёт именно этот вид фрез.

Они имеют идеальную форму.

Сырьё при изготовлении саблевидных фрез — высококачественная сталь с высоким содержанием углерода. Этот металл сам по себе является очень прочным. Но для достижения ещё лучшей плотности металла, он дополнительно закалывается и проходит обработку электрическим током на высоких частотах. Благодаря этому конечный продукт получается прочным и надёжным.

Саблевидные фрезы сборные. Потому что данная сталь не восприимчивая к сварке. Поэтому все соединения происходят при помощи болтов.

Вот как происходит культивация мотоблоком Нева с саблевидными фрезами:

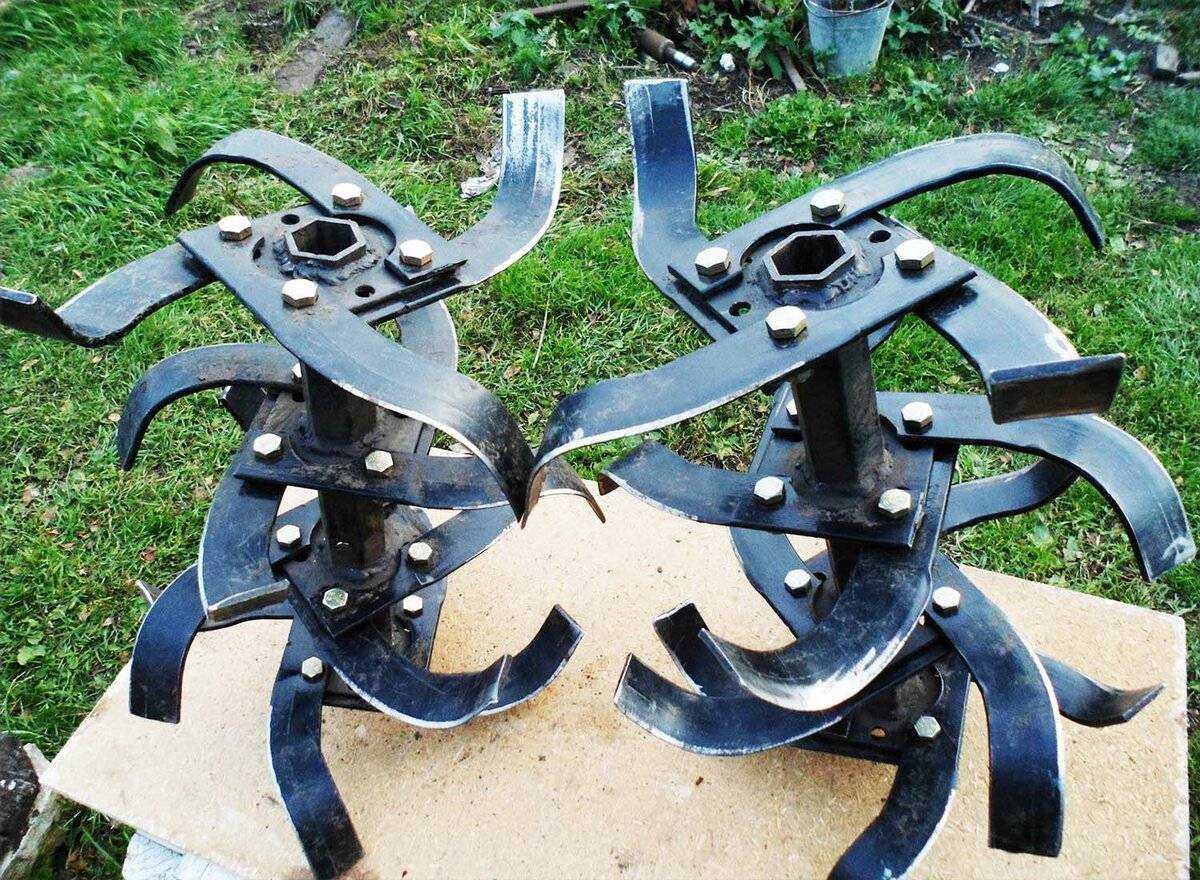

Фреза к мотоблоку «Гусиные лапки»

Эта модель в последнее время набирает свою популярность и применяется наравне с «саблевидными фрезами». Она в основном применяется при культивации более твёрдых почв.

Отличительной чертой считается то, что эта фреза сплошная, а не разборная. Это придаёт ей дополнительную прочность и позволяет работать с целинными землями и успешно бороться с большим количеством сорняков.

В своём стандартном виде она имеет следующие габариты:

• длина – 38 см,
• ширина – 41 см,
• высота – 38 см.

При таких габаритах вес такого плуга составляет около 16 кг. А максимальная скорость обработки почвы – 5 км/ч.

Недостатком является материал, из которого изготовлены «Гусиные лапки». Это обычная углеродистая сталь плотность которой, не большая. И она часто ломается или гнётся при работе с повышенными нагрузками. Но с другой стороны при такой прочности плуг легко поддаётся сварке и дальнейшему ремонту.

Вот как происходит культивация мотоблоком Нева с фрезой «Гусиные лапки»:

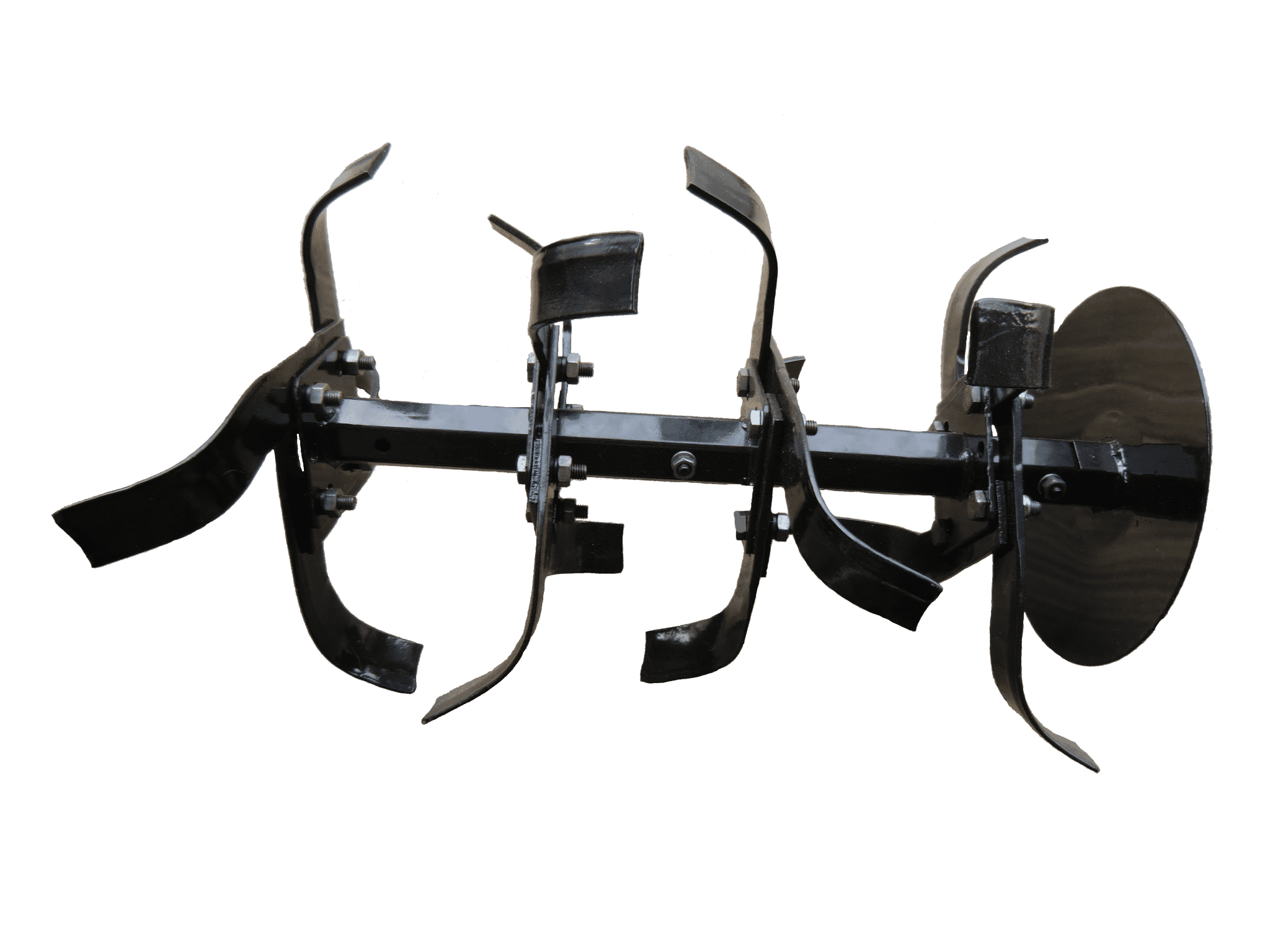

Диск защитный на фрезу

Для обеспечения безопасности эксплуатации на конец фрезы должен устанавливаться защитный диск.

Благодаря нему можно чётко регулировать площадь обрабатываемой поверхности и не допустить случайную культивацию растений или цветов в саду, или других культур.

Принцип работы культиватора и его главные преимущества

Культиватор для мотоблока — сельскохозяйственный агрегат для рыхления, влагосбережения, окучивания грунта без оборота верхнего пласта.

Виды культиваторов

Культиваторы бывают:

• с пассивными, или неподвижными, ножами;
• с активными, или приводными, ножами.

По типу привода различают:

• ручные;
• механизированные;
• агрегатируемые с трактором.

Среди культиваторов выделяют такие типы:

• с дисковыми фрезами;
• со стрельчатыми лапами;
• лемешные;
• с роторными фрезами;
• мульчеры;
• чизели.

Для мотоблока Нева в базовую комплектацию входят 6-8 фрез-культиваторов диаметром 360 мм и шириной захвата 1200 мм.

ЧИТАТЬ ДАЛЕЕ: Гибочное приспособление для проволоки своими руками

Мотоблок от культиватора отличается большим весом и наличием вала отбора мощности. Культиватор оборудован только фрезами, а к мотоблоку агрегатируют любое навесное и прицепное оборудование, соответствующее характеристикам техники.

На культиваторы устанавливаются разные двигатели — 2-, 4-тактные бензиновые, дизельные и электрические, работающие от сети или встроенных аккумуляторов. Они компактны, но по мощности уступают моторам, встроенным в мотоблоки.

Перед изготовлением культиватора к мотоблоку своими руками необходимо все металлические элементы обработать специальным антикоррозионным составом от преждевременного появления ржавчины после частого соприкосновения с землей.

Самодельный культиватор из вил — простой способ переробки (переделки) изделий. Для этого зубья механизма молотком отгибаются по типу штопора и насаживаются на рукоятку. В качестве рукоятки применяют черенок от лопаты. Для крепления используют изоленту.

Некоторым мастерам удается сделать культиватор своими руками из велосипедной рамы с колесом. Между 2 блоками базы приваривается или скрепляется болтами стальной стержень. К поперечине монтируется головка. Для такой конструкции рекомендуют брать колесо средних размеров.

Чтобы грамотно собрать дисковый культиватор и правильно работать с фрезами, необходимо спроектировать схемы узлов и отдельных деталей. С учетом деформации дисков применяют специальные регулирующие гайки. Диски привариваются к втулкам, расположенным на вращающейся оси со скобами. На скобе необходимо предусмотреть выступ, где будет проходить труба. К трубной поверхности прикрепляют рукоятку культиватора.

Фрезы для культиватора выполняют множество различных функций. С их помощью фермеры имеют возможность:

• Быстро уничтожать густые заросли сорняков;
• Культивировать почву;
• Перемешивать слои грунта с удобрениями;
• Выравнивать поверхность земли.

Особенно эффективно фрезы показывают себя на глинистом, переувлажненном и задеревенелом грунте. Фрезы также часто эксплуатируются для вспашки целины на пастбищах и лугах.

• Приспособления с ножами в форме сабли – они пользуются самым большим спросом среди покупателей и позволяют выполнить широкий спектр работ. Главное преимущество кроется в форме лезвий и материалу – фрезы изготавливаются из стали и могут сниматься в любое время.На них практически не наматывается растительность, что позволяет вспахать грунт в разы быстрее;
• Фрезы на культиватор типа «гусиные лапки» – новое решение на рынке оборудования. Инвентарь такого типа часто применяется для вспашки твердых грунтов. Он не поддается разборке, благодаря чему является более прочным, чем фрезы первого типа. Среди минусов выделяется частое наматывание сорняков на лезвия.Из-за этого большинство фермеров используют эти фрезы для работы на «чистой» почве. Часто «гусиные лапки» эксплуатируются для вспашки перед посадкой картофеля, а также для обработки грунта с целью профилактики появления колорадских жуков и других вредителей.

Глубокая обработка почвы

При освоении новых участков приходится осваивать целину. Обычно она обильно зарастает дерниной, многолетними травами и бурьяном. Справиться обычными инструментами с подобными территориями довольно сложно. Чаще прибегают к культивации с помощью глубокой обработки с оборотом пласта. При оборотной пахоте происходит подрезание части слоя, ее подъем и переворот вокруг собственной оси. В результате земля из нижнего слоя оказывается сверху. Сорные травы в течение определенного времени не могут расти. У культурных растений появляется фора для опережающего развития.

Подобную работу выполняют осенью. Корневища крапивы, пырея ползучего, одуванчика и иных сорняков подмерзают в ноябре-декабре, когда температура воздуха опускается ниже -15…-17 ⁰С (стабильного снежного покрова еще нет). В дальнейшем они теряют способность к росту.

В дальнейшем к подобному приему прибегают каждую осень. Через 2…4 года осенней зяблевой пахоты количество сорных трав на участке многократно сокращается.

Сторонники органического земледелия не соглашаются с подобным подходом. Но опыт нескольких столетий доказывает, что только такими агротехническими мероприятиями можно добиться очистки территории от сорняков. Иначе придется использовать химию для борьбы с сорными растениями.

Глубокая пахота позволяет:

• обернуть пласт почвы и дать возможность растениям использовать для питания вещества, которые в течение сезона постепенно смещаются на нижние горизонты. Подобная операция позволяет снизить засоление грунта минеральными подкормками, а также сократить количество вносимых удобрений;
• аэрация нижних слоев почвы способствует возникновению аэробных процессов перегнивания растительных остатков. Обычно в нижних слоях доступ кислорода воздуха ограничен. Поэтому создаются условия, когда перегнивание корней стержневого типа растягивается на несколько лет. Анаэробные процессы (без доступа воздуха) происходят с медленным накоплением гумуса;
• при обороте пласта семена сорных трав оказываются в нижних слоях грунта, и прорастать они не могут. Оставшиеся на поверхности корни вымерзают. В результате резко понижается засоренность почв;
• вымерзающие комки земли в зимний период легче крошатся весной. Образуется легкий рыхлый поверхностный слой, в котором культурные растения могут получать более обильное питание;
• внесение органики перед пахотой позволяет организовать активное перегнивание навоза или сидератов, если их посеяли после уборки основных культивируемых культур.

Это интересно: Когда нужно пересаживать ирисы и как это правильно делать?

Фрезерование грунта весной

Агротехника с использованием мотоблоков предусматривает рыхление на глубину всего почвенного горизонта с помощью активной фрезы. При этом добиваются следующих результатов:

• почва разрушается до оптимального размера. Установлено, что комки размером 8…16 мм способствуют лучшему охвату корнями. Растения образуют мощную корневую систему, которая способствует эффективному использованию питательных веществ из почвы для роста стеблей и формирования урожая;
• стержни инструмента выкорчевывают из слоя корни многолетних сорняков: вьюнка полевого (березки); пырея ползучего; крапивы; яснотки; куриного проса;
• в почвенный слой при многократном проникновении режущих пластин проникает значительное количество воздуха. Активизируются процессы перегнивания органики внутри обработанного грунта.

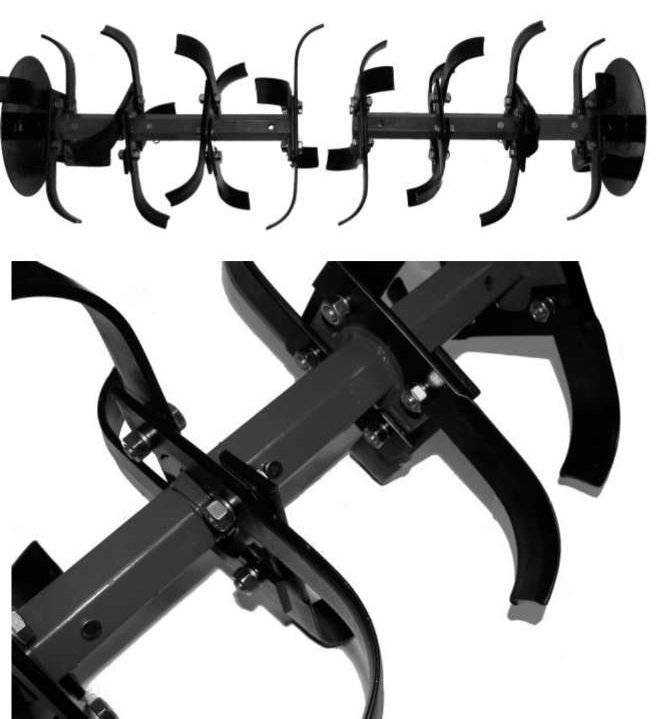

Сборка фрезы культиватора – правильный порядок действий

Изготовление приспособлений для культиватора своими руками дает возможность подогнать ширину, которую будет охватывать конструкция, под определенные особенности имеющегося участка. Перед тем, как собрать фрезу на мотокультиватор,

потребуется подготовить следующие материалы:

• трубка из стали, диаметром примерно 4,2 см;
• металлические запчасти, которые можно наточить и в дальнейшем использовать для вспашки грунта;
• аппарат для сварки;
• болгарка.

Также для сборки приспособления потребуются рессоры от старого автомобиля или остатки от другой имеющейся техники.

Дальнейший алгоритм изготовления выглядит следующим образом:

1. Вначале детали, взятые для вспашки грунты, нужно подогнать по размерам – в дальнейшем они послужат лопастями для фрезы;
2. Далее согните лопасти в одном определенном направлении;
3. Затем готовые лопасти приварите к трубе так, чтобы они располагались с разных сторон имеющейся оси;
4. Края лопастей заточите в том направлении, которое будет соответствовать их движению;
5. Сделанную фрезу нужно присоединить к имеющемуся культиватору. Установка конструкции выполняется посредством сцепного механизма агрегата:
6. Если вы изготавливаете дополнительные фрезы к уже имеющемуся штатному оборудованию мотокультиватора, то соединять их нужно не со сцепным устройством, а с осью штатных фрез. В таком случае для крепления применяются болты.

После сборки приспособления его потребуется протестировать. При необходимости неровной обработки грунта следует отрегулировать конструкцию посредством настройки ее положения по отношению к культиватору.

Стандартный оборотный плуг для мотоблока Нева

Если вы используете свой плуг для вспахивания земли перед посадкой культур, вместо стандартного навесного плуга, вы можете повесить на мотоблок Нева оборотный плуг. Превосходством этой разновидности есть то, что плуг имеет два корпуса, благодаря чему нет пропусков в обработке грунта.

Оборотный плуг устанавливается на стокилограммовые агрегаты, возможен больший вес. Конечно, если мотоблок немного меньше, всегда можно повесит утяжелитель. Такой навес хорошо купить к мотоблоку Нева. Плуг Зыкова при вспахивании охватывает почву на ширину в 19-23 см. Кроме Нева, оборотный плуг без труда можно подсоединить к мотоблокам Зубр, Салют и ZIRKA.
