Генератор ваз 2107: принцип работы и схема подключения

Генератор ВАЗ 2107: назначение и основные функции

Как и на всех других автомобилях, генератор на «семерке» подключен к аккумулятору. То есть это два источника питания в автомобиле, каждый из которых используется в своих режимах. И если основной задачей аккумулятора является поддержание работоспособности электронных устройств в период, когда двигатель выключен, то генератор, наоборот, вырабатывает электроэнергию только при работающем двигателе.

Начни экономить больше 20% топлива уже сегодня!

Основной задачей генераторной установки является выработка электроэнергии за счет подпитки аккумуляторной батареи. То есть во многом (если не во всем) производительность машины зависит от того, насколько хорошо работают генератор и аккумулятор.

На всех автомобилях ВАЗовской «классики», в том числе и в модели 2107, устанавливались генераторы Г-221А

Технические характеристики генератора Г-221А

На ВАЗ 2107 устанавливались два типа генераторов (карбюраторный и инжекторный), каждый из которых имел свою заводскую маркировку: 372.3701 или 9412.3701. Поэтому характеристики работы устройств могут различаться, так как инжекторные модели используют больший ток, соответственно и мощность генератора должна быть выше.

Генератор для карбюраторного автомобиля имеет модификацию 372.3701 и выполнен в алюминиевом литом корпусе со стальными крепёжными элементами

Таблица: сравнение характеристик разных модификаций генераторов для ВАЗ 2107

Наименование генератора	Максимальная сила тока отдачи, А	Мощность, Вт	Масса, кг
ВАЗ 2107 карбюратор	55	770	4,4
ВАЗ 2107 инжектор	80	1120	4,9

Замена генератора на ВАЗ-2104-2107

Генератор автомобиля предназначен для вырабатывания электрической энергии и питания бортовой цепи автомобиля. Он приводится в действие путем передачи на его шкив вращающего момента от шкива коленчатого вала двигателя. Конструкция генератора состоит из статора, ротора, крышки и выпрямителя, преобразовывающего переменный ток в постоянный.

ВАЗ 2107 комплектуются генераторами переменного тока моделей 372.3701 или 9412.3701.

Неисправности

К основным неисправностям генератора ВАЗ 2107 относятся:

• износ щеток;
• выход из строя диодного моста (выпрямительного блока);
• выход из строя подшипников ротора;
• замыкание в обмотке возбуждения;
• обрыв или замыкание в обмотке статора.

Признаками неисправного генератора являются:

• отсутствие загорания контрольной лампы на приборной панели;
• нахождение стрелки вольтметра в красной зоне;
• искрение внутри генератора;
• шум при работе (гул или вой);
• дым и запах горелого со стороны генератора.

Нужно ли менять генератор

Определить причину выхода из строя генератора, не имея понятия в электротехнике, достаточно сложно, поэтому с целью его ремонта лучше обратиться к специалистам. Чаще всего в автомобилях ВАЗ 2107 генератор выходит из строя вследствие износа щеток, возникающего из-за израсходованного ресурса или механических повреждений коллектора. Кроме этого нередко происходит замыкание или обрыв цепи в выпрямителе, что «лечится» заменой диодного моста.

Гул или вой генератора свидетельствует о поломке подшипников, что также поддается ремонту. Но если вдруг произошло замыкание в какой-то из обмоток, придется, либо договариваться с доморощенными специалистами о наматывании новой обмотки, что довольно-таки рискованно, либо же менять генератор на новый. Последний вариант здесь будет уместней всего, особенно, если на него еще и гарантию дадут.

Новый генератор в зависимости от модели и производителя может стоить от 2800 до 5000 рублей. Замена его на станции техобслуживания обойдется примерно в 500 рублей.

Каталожный номер штатного ВАЗовского генератора на «семерку» — 21083701010.

Замена генератора ВАЗ 2107 своими руками

Если вы не хотите переплачивать за работу по установке нового генератора, его можно установить самому, тем более что ничего сложного в этой процедуре нет.

• торцевой ключ с «карданом» на 17 (для моделей 372.3701) или такой же на 13 (для моделей 9412.3701);
• торцевой ключ на 19;
• торцевой ключ на 10.

Порядок выполнения работ

1. Установите автомобиль на эстакаду или автомобильную смотровую «яму», зафиксируйте его стояночным тормозом.
2. Поднимите капот, отключите провод «массы» от аккумулятора.
3. Для удобства доступа к креплениям генератора демонтируйте АКБ при помощи ключа на 10;
4. Торцевым ключом на 17 или на 13 (в зависимости от модели) отверните гайку фиксации генератора к регулировочной планке.
5. Спуститесь в смотровую яму и демонтируйте защиту двигателя.
6. Снимите ремень генератора с его шкива.

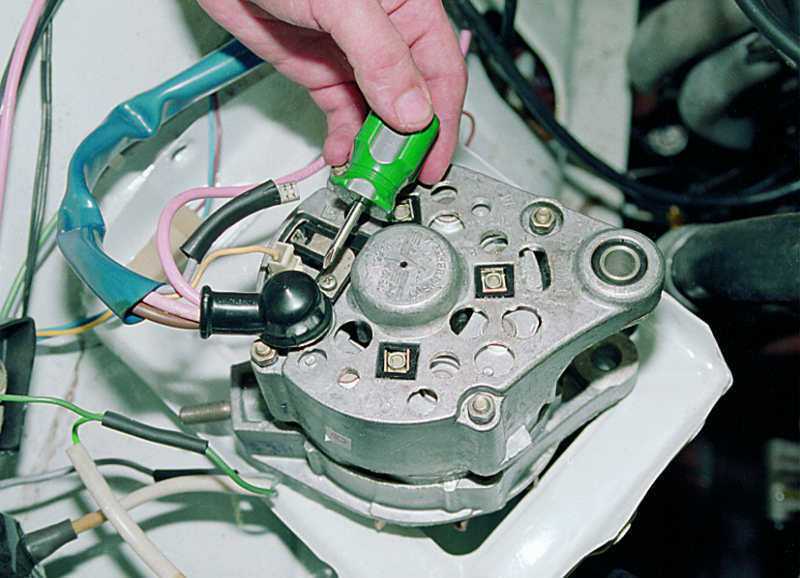

7. Отсоедините колодку провода от контактов генератора.
8. Отодвиньте резиновый защитный колпачок, и ключом на 10 выкрутите гайку фиксации наконечников электропроводов к «плюсовому» выводу генератора, соединенного с соответствующей клеммой аккумулятора.
9. С помощью торцевого ключа на 19 отверните гайку фиксации статора генератора к кронштейну блока цилиндров.
10. Извлеките фиксирующий болт и снимите генератор через низ моторного отсека.
11. Установите на место новый генератор.
12. Наденьте ремень на его шкив, а также на шкивы водяного насоса и коленчатого вала.
13. Зафиксируйте генератор и присоедините защиту двигателя.

Заключение

Но на этом установка нового генератора не закончена

Здесь важно правильно натянуть его ремень. В случае его слабого натяжения, ремень будет пробуксовывать, особенно при повышенной влажности

Это чревато его быстрым износом, а также проблемами с работоспособностью водяного насоса

Если ремень перетянуть, это выведет из строя подшипники генератора и помпы. Регулировка осуществляется путем вращения гайки на регулировочной планке

Это чревато его быстрым износом, а также проблемами с работоспособностью водяного насоса. Если ремень перетянуть, это выведет из строя подшипники генератора и помпы. Регулировка осуществляется путем вращения гайки на регулировочной планке.

Для определения правильности натяжения отверткой или другим предметом надавите на отрезок ремня между шкивами водяного насоса и коленвала. Прогиб должен составлять 12-17 мм. После перепроверьте на участке между шкивами насоса и генератора. Здесь прогиб должен быть в пределах 10-15 мм.

Если с натяжением все правильно, запускайте двигатель и проверяйте работу генератора.

Разборка генератора и ремонт генератора (подробно)

1. При помощи торцевого ключа открутите гайку, которая крепит крыльчатку и шкив, отверткой придерживая ротор от проворачивания.

2. Стащите с вала шкив, а затем крыльчатку вентилятора. Выньте шпонку и вытащите дистанционные шайбы.

3. Отцепите реле регулятора напряжения, предварительно открутив крепежные винты. Отсоедините колодку провода.

4. Вытащите из корпуса регулятор напряжения с узлом щеток.

5. С помощью головки на «10» с трещоткой открутите гайки, которые крепят крышку генератора, выньте болты.

6. Затем упираем крышку о деревянный брусок и, ударяя по валу резиновым молоточком, сбейте переднюю крышку.

7. Уберите крышку и достаньте дистанционную втулку.
8. Проверьте передний шарикоподшипник, для чего крепко держите крышку, а пальцами поворачивайте и покачивайте сам подшипник (то есть внутреннее кольцо шарикоподшипника).
9. При обнаружении избыточного люфта или если подшипник разбит, замените его новым.
10. Для замены неисправного шарикоподшипника открутите его крепежные гайки с помощью ключа на «8».
11. Выньте крепежные шайбы и болты, которые крепят подшипник.
12. Выберите подходящую оправку (то есть выколотку) и выбейте подшипник (смотрите фото).
13. Возьмите два деревянных брусочка, уприте в них края задней крышки и при помощи выколотки из мягкого металла выбейте ротор. Если повредите поверхности крышек, необходимо обработать их абразивным кругом.
14. Проверьте исправность заднего шарикоподшипника, методом, описанным в 8 пункте.

15. Если нужна замена, стащите его с ротора с помощью съемника.

16. С помощью головки на «8» с трещоткой и удлинителем открутите крепежные гайки блока диодов, а также выводов со статорной обмотки.

17. Выньте болты и вытащите из крышки статор.
18. Проверьте целостность обмотки статора. В случае если обмотка повреждена, замените ее или перемотайте.
19. Снимите гайку вывода генератора с шайбой, изготовленной из изоляционного вещества.
20. Снимите сам диодный мост.
21. Крестовой отверткой открутите винт, который крепит конденсатор, и снимите его. Выньте из крышки третий болт, который крепит выпрямительный блок.
22. Проверьте статор с ротором при помощи контрольной лампы.

Устранение неисправностей

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Для проверки обмотки возбуждения на обрыв щупами мультиметра дотрагиваются до колец ротора при снятом щеточном узле — рабочая обмотка показывает небольшое сопротивление. При касании одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на «массу». Для проверки реле-регулятора напряжения к верхнему контакту подсоединяют «+» АКБ, а к левому — «-» и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет — реле подлежит замене.

Ремонт генератора

В этой инструкции  мы подробно рассмотрим для ваз 2107 — ремонт генератора. Для ремонта вам потребуется съемник для подшипника, оправки для запрессовки и выбивания подшипников в крышке генератора. Итак, приступаем:

Откручиваем с помощью торцевого ключа гайку, крепящую шкив и крыльчатку, отверткой придерживаем ротор от проворачивания;

Отворачиваем гайку крепления крыльчатки

Стаскиваем шкив с вала, затем крыльчатку вентилятора, вынимаем шпонку, вытаскиваем дистанционные шайбы;

Убираем шкив, крыльчатку и дистанционные шайбы

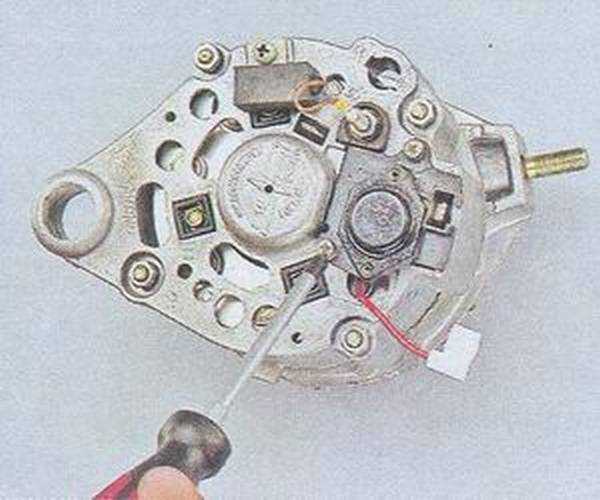

Отцепляем реле регулятора напряжения, откручиваем предварительно винты крепления, отсоединяем колодку провода;

Откручиваем винты крепления реле

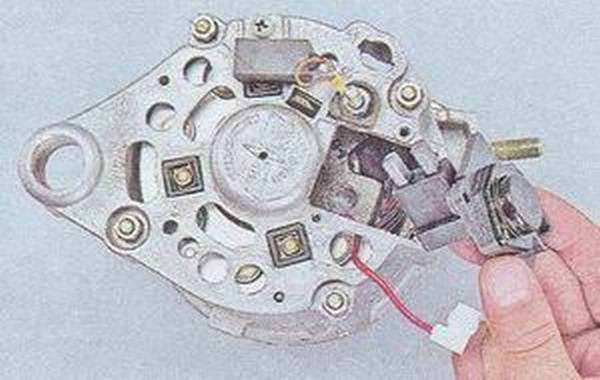

Вытаскиваем регулятор напряжения вместе с узлом щеток из корпуса;

Вытаскиваем регулятор и щетки

Откручиваем головкой  на 10 с трещоткой гайки крепящие крышку генератора, вынимаем болты;

Откручиваем гайки крепящие крышку

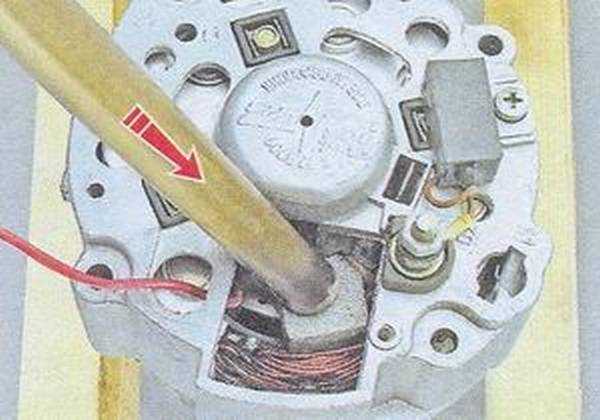

Упираем крышку о брусок из дерева, помогая ударами по валу резиновым молотком, сбиваем переднюю крышку;

Снимаем переднюю крышку

• Убираем крышку, достаем дистанционную втулку;
• Проверяем состояние переднего шарикоподшипника. Для этого крепко держим крышку, пальцами поворачиваем и покачиваем  сам подшипник, (внутреннее кольцо шарикоподшипника). Если обнаруживается избыточный люфт или подшипник разбит, то его следует заменить новым;

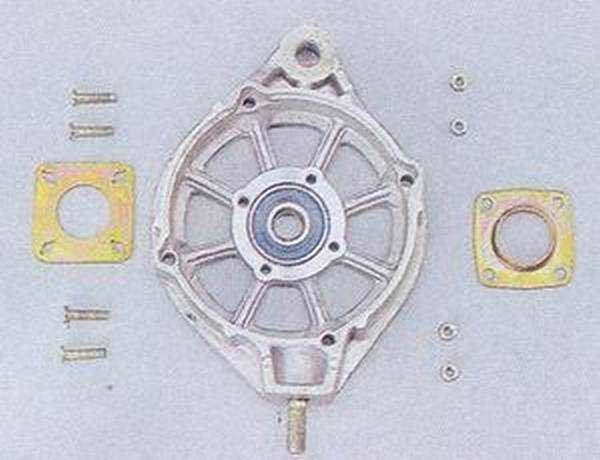

• Чтобы заменить неисправный шарикоподшипник — ключом на 8 откручиваем гайки его крепления;

Отворачиваем гайки, чтоб вытащить шарикоподшипник

Внимание: Если гайки не откручиваются, то необходимо спилить расклепанные концы болтов. При сборке устанавливаем новые болты,  затягиваем их концы, затем керном расклепываем

Вынимаем крепежные болты и шайбы, крепящие подшипник;

Вынимаем болты, шайбы

Выбираем подходящую оправку (выколотку) и выколачиваем подшипник;

Выбиваем подшипник

Берем два деревянных брусочка, упираем края задней крышки в них, с помощью выколотки, изготовленной из мягкого металла, выбиваем ротор. Если вдруг повредили поверхности крышек — обработайте их с помощью абразивного круга;

Выбиваем ротор

• Проверяем исправность заднего шарикоподшипника, способом, описанным в пункте 8;
• Если требуется замена, стаскиваем его с ротора, при помощи  съемника;

Съемник

Используя головку на 8 с удлинителем и трещоткой, откручиваем гайки крепления блока диодов (диодного моста) и выводов с обмотки статора;

Откручиваем диодный мост

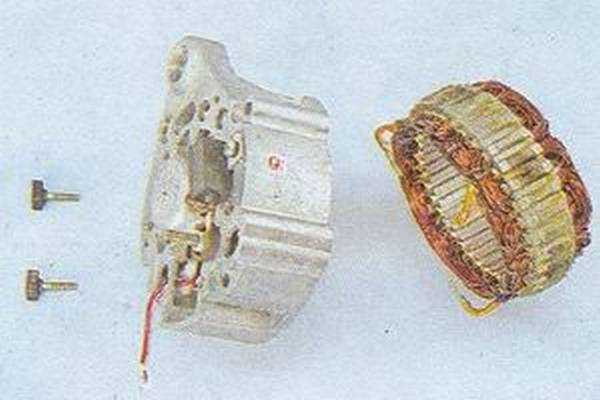

• Вынимаем болты, и вытаскиваем статор из крышки;
• Проверяем целостность обмотки статора. Если обмотка  повреждена механическим воздействием (потертости разрывы проводов), или от перегрева(почерневшая, обгорелая), то заменяем статорную обмотку или перематываем ее, если позволяет время и цена вопроса;

Вытаскиваем обмотку статора

• Снимаем головкой с трещоткой гайку вывода генератора вместе с шайбой, сделанной из изоляционного вещества;
• Теперь мы можем  снять сам диодный мост;

Вынимаем диодный мост

С помощью крестовой отвертки, откручиваем винт, крепящий конденсатор, снимаем конденсатор. Извлекаем третий болт из крышки, которым крепится выпрямительный блок.

Извлекаем третий болт

После полной разборки генератора, проверяем статор с ротором при помощи контрольной лампы (смотрите видео). Ваз 2107 генератор (ремонт и замена) самостоятельно, не такое уж трудное дело, услуги автоэлектриков вам больше не нужны. Это сэкономит вам немалые деньги.

Приступаем к сборке генератора ваз 2107

Прежде чем приступить к сборке:

• очищаем все детали от пыли, грязи
• продуваем воздухом с помощью компрессора.
• металлические части  рекомендуется промыть бензином.

Напрессовываем на ротор новый подшипник, используя оправку (или головку) диаметром, совпадающим с  диаметром внутреннего кольца подшипника.

Напрессовываем новый подшипник на ротор

Взяв в руки обе крышки генератора, осмотрите внимательно посадочные места подшипников. Повреждений быть не должно. Треснувшие крышки непременно замените новыми. Сборку  выполняем в обратном порядке, который подсказывает вам наша инструкция. На этом ремонт считаем завершенным. По-моему здесь все понятно без видео! Если не понятно ищите видео по ключевым словам: ваз, ремонт, 2107, генератор.

Разборка генератора Ваз 2107, Ваз 2105, Ваз 2104

генератор, замена и дефектовка

Генератор 37.3701. Очистите и продуйте генератор сжатым воздухом. Застопорьте шкив генератора захватом, входящим в комплект приспособления 67.7823.9504, отверните гайку крепления шкива и съемником спрессуйте шкив. Снимите шпонку и коническую шайбу шкива.В комплект приспособления 67.7823.9504 входит обычный съемник и захват. Последний состоит из двух стальных полуколец, которые вкладывают в ручей шкива. Полукольца имеют такое же сечение, как и ремень привода генератора. С одной стороны они соединены шарнирно, а с другой снабжены рычагами, которые сжимаются одной рукой при снятии шкива.

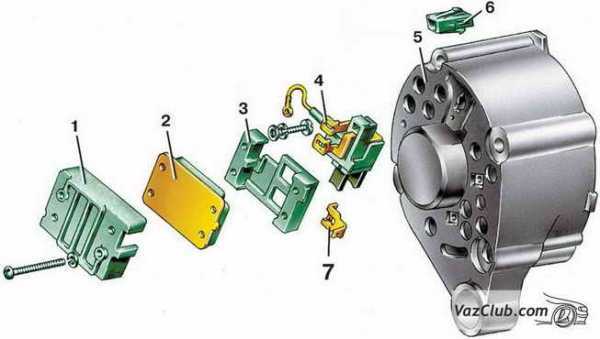

Детали генератора ваз 2107 — 37.3701: 1 — регулятор напряжения в сборе с щеткодержателем у генераторов выпуска с 1996 г.; 2 — регулятор напряжения и щеткодержатель у генераторов выпуска до 1996 г.; 3 — колодка вывода дополнительных диодов; 4 — изолирующие втулки; 5 — выпрямительный блок; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — дистанционная втулка; 10 — внутренняя шайба крепления подшипника; 11 — крышка со стороны привода; 12 — шкив;13 — наружная шайба крепления подшипника; 14 — стяжной болт; 15 — передний шарикоподшипник ротора; 16 — втулка; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — поджимная втулка; 20 — конденсатор

Отсоедините провод от штекера «В» регулятора напряжения. Отсоедините провода регулятора и конденсатора от клеммы «30» генератора ваз 2104, ваз 2105, ваз 2107 и отверните винты крепления регулятора напряжения. У генераторов выпуска до 1996 г., чтобы не сломать щетки при снятии щеткодержателя, вставьте лезвие отвертки между корпусом регулятора 2 и щеткодержателем и частично выдвиньте регулятор из генератора, оставив на месте щеткодержатель генератора ваз 2105. После этого наклоните и извлеките регулятор совместно с щеткодержателем из генератора. Снимите конденсатор 20, отвернув винт крепления.Отверните гайки стяжных болтов 14 и снимите крышку 11 генератора и ротор 8. Отверните гайки болтов, соединяющих наконечники диодов с выводами обмотки статора и извлеките статор 7 из крышки 17 генератора.Отверните гайку контактного болта 6, отсоедините от колодки 3 штекер провода дополнительных диодов и снимите выпрямительный блок 5.

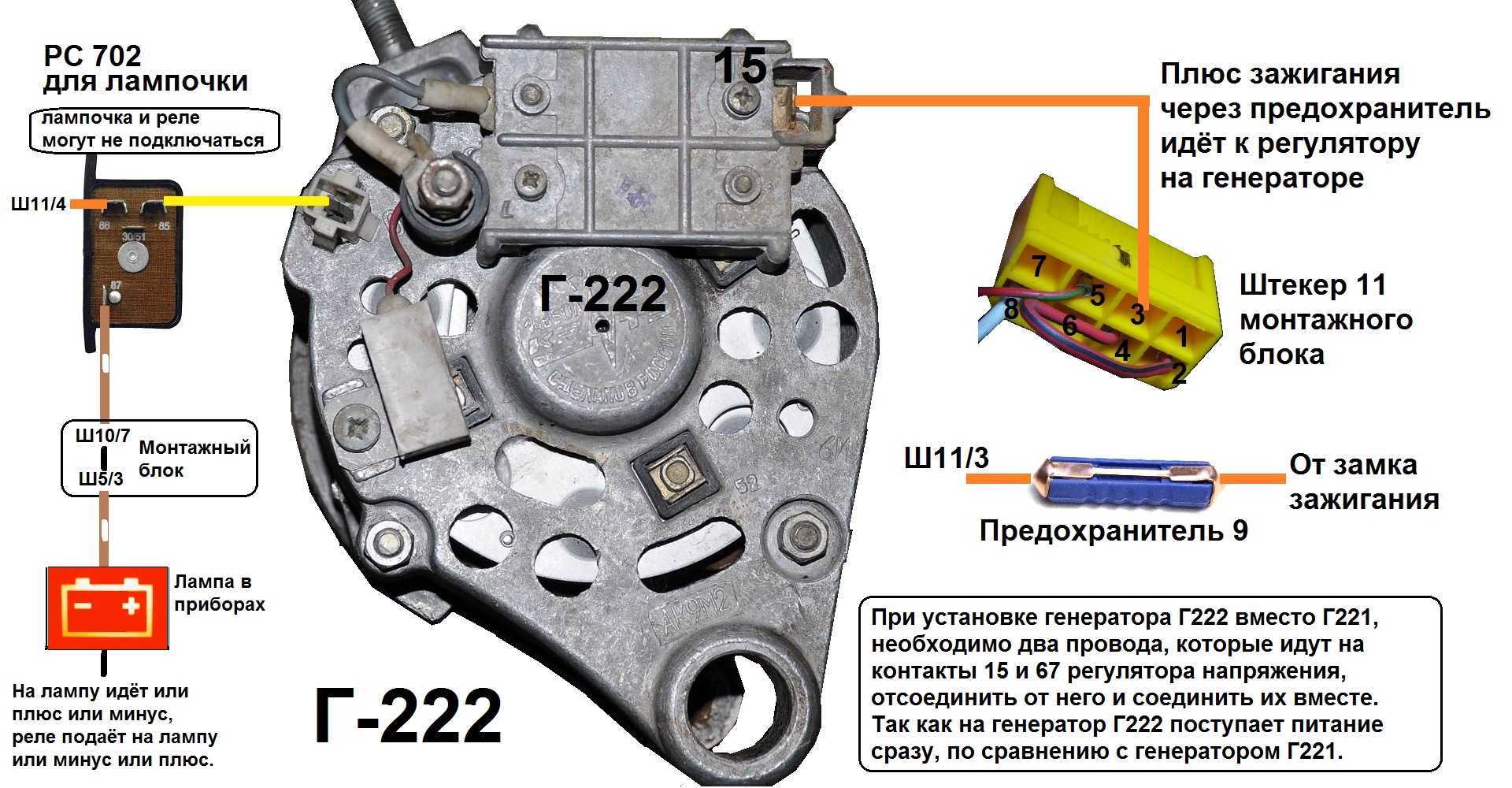

Детали передней части генератора Г-222: 1 — кожух; 2 — регулятор напряжения; 3 — основание; 4 — щеткодержатель со щетками; 5 — крышка генератора со стороны контактных колец; 6 — колодка штекера центрального вывода обмотки статора; 7 —вывод «15» генератора (вывод «Б» регулятора напряжения)

Генератор Г-222 разбирается в таком же порядке. Для снятия регулятора напряжения надо отвернуть винты крепления и снять кожух 1 в сборе с регулятором 2, основанием 3 и щеткодержателем 4. Затем, отвернув винты, разъединить регулятор, основание и щеткодержатель со щетками.Дальше разборка генератора ваз 2104 Г-222 аналогична разборке генератора 37.3701.

Генератор Ваз 2107, Ваз 2105, Ваз 2104

• — Техническая характеристика генератора
• — Устранение неисправностей генератора
• — Проверка генератора на стенде
• — Проверка генератора осциллографом
• — Обмотка ротора генератора
• — Статор генератора
• — Диоды выпрямительного блока генератора
• — Проверка диодов у генератора
• — Регулятор напряжения генератора
• — Конденсатор генератора
• — Этапы разборки генератора
• — Этапы сборки генератора
• — Щеткодержатель генератора
• — Подшипники ротора генератора
• — Дополнительные диоды генератора

Устройство и схемы электрооборудования Ваз 2104, Ваз 2105, Ваз 2107

Диагностика электрооборудования лада 2105. Инструкции по ремонту электрооборудования: системы зажигания, стартера лада 2104. Эксплуатация генератора, аккумулятора, очистителя. Схема лада 2107.

Подключение генератора на ВАЗ 2107

Система электроснабжения автомобиля ВАЗ 2107 получает питание от аккумуляторной батареи, которая в свою очередь заряжается от генератора. В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух разновидностей генератора: 372.3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и эксплуатация не имеет отличий.

Схема механической части у ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

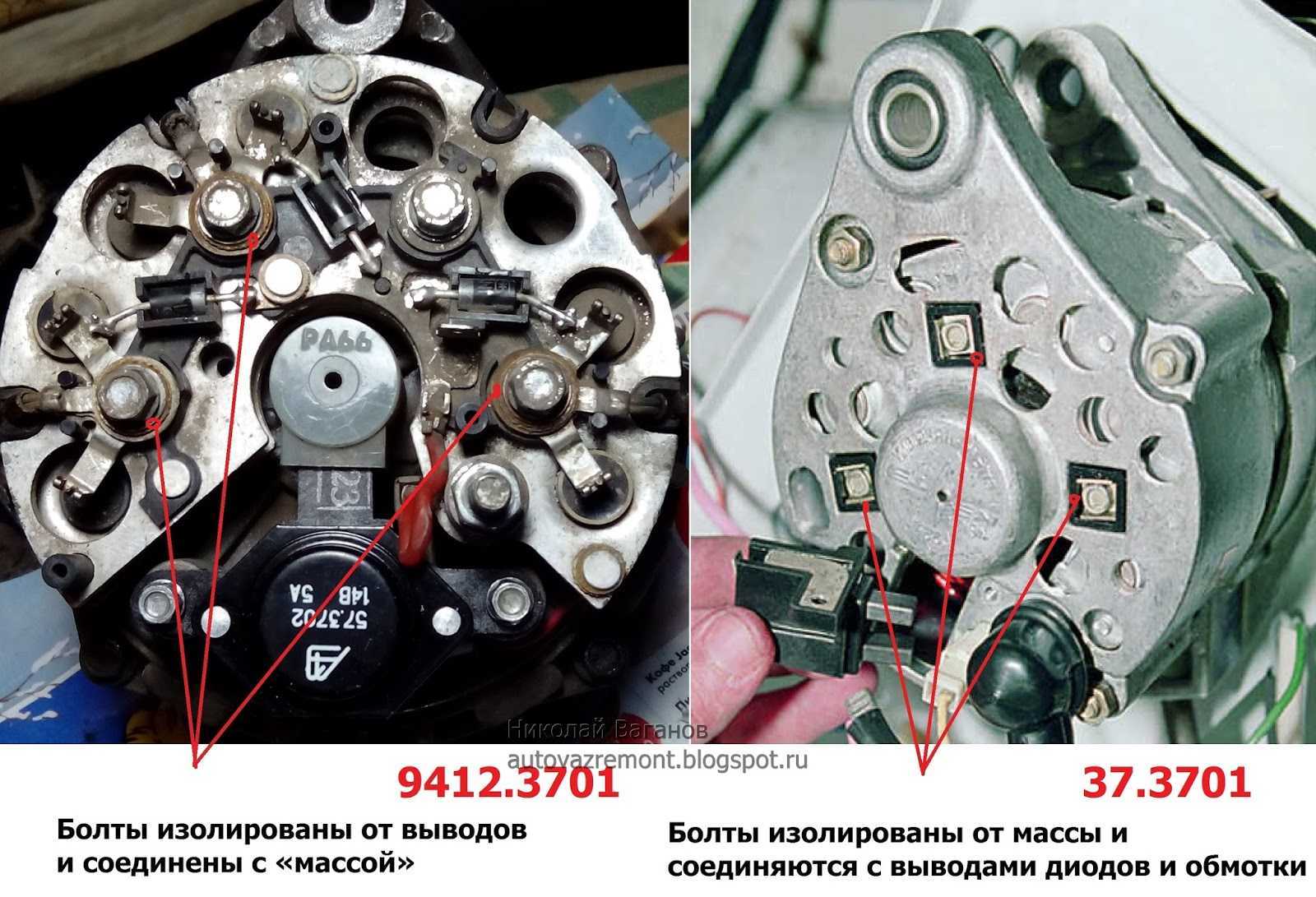

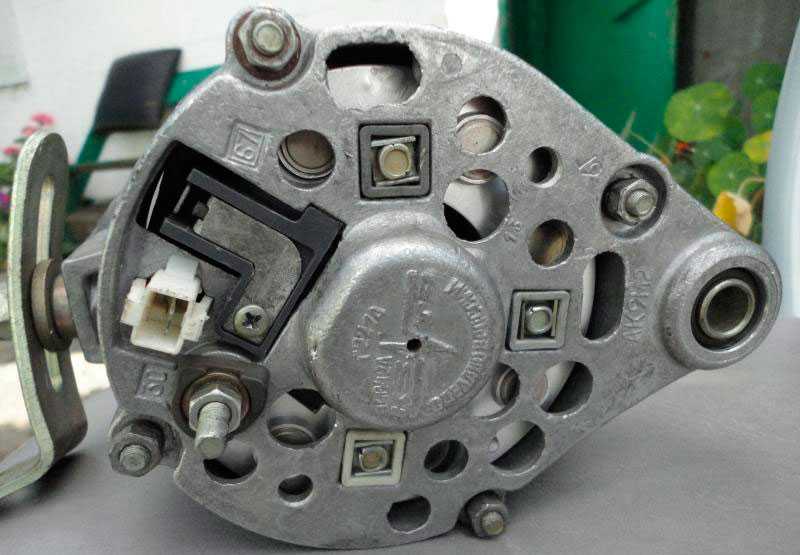

Внешне отличия между моделями выражаются в том, что у 9412.3701 крыльчатка ротора находится внутри корпуса, а регулятор напряжения смонтирован в задней крышке. В остальном обе модели отличий не имеют. На представленном выше рисунке указаны основные элементы:

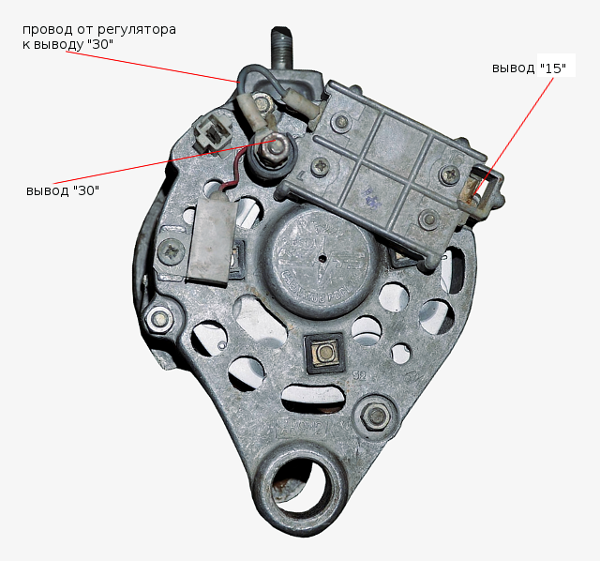

1. Контакт регулятора напряжения с маркировкой «В».
2. Регулятор напряжения.
3. Контакт с маркировкой «30».
4. Контакт с маркировкой «61».
5. Конденсатор.
6. Крышка (задняя).
7. Крышка (передняя).
8. Статор.
9. Шкив.
10. Шпилька крепления к регулировочной планке.

Ротор получает привод от коленчатого вала двигателя при помощи ременной передачи. Установка генератора на блок двигателя выполнена при помощи двух болтов с гайками на 17 и 19. Один болт крепит корпус к двигателю, второй фиксирует его на регулировочной пластине.

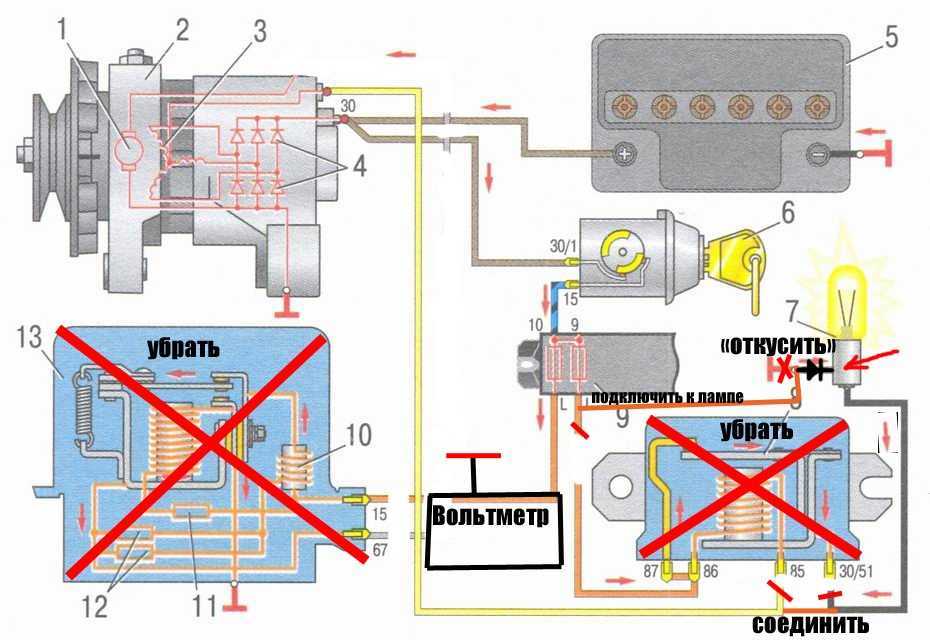

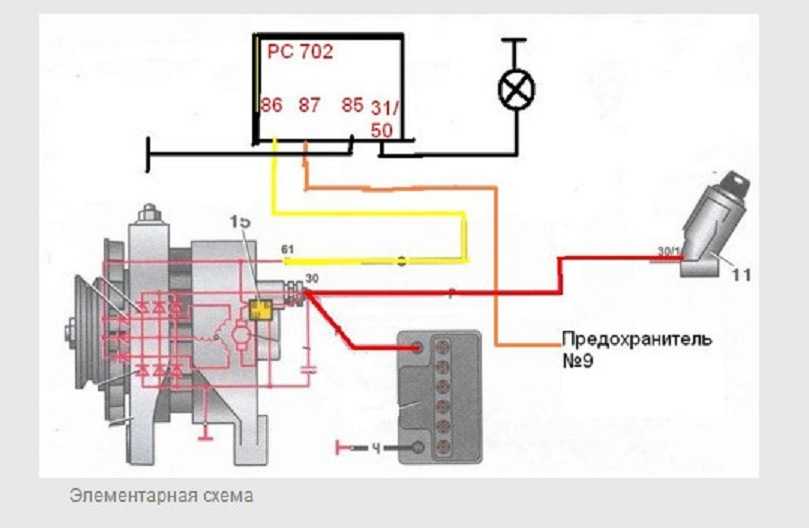

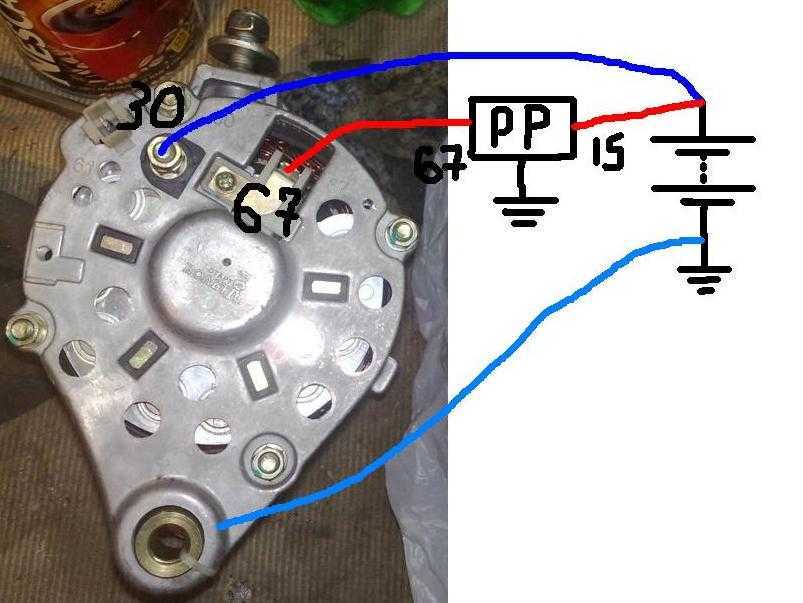

Электрическая схема подключения для разных моделей генератора имеет определенные отличия, вызванные их конструктивными особенностями, в частности расположением и маркировкой контактов и расположением выпрямительного блока. В первую очередь рассмотрим, как выглядит схема подключения модели 372.3701.

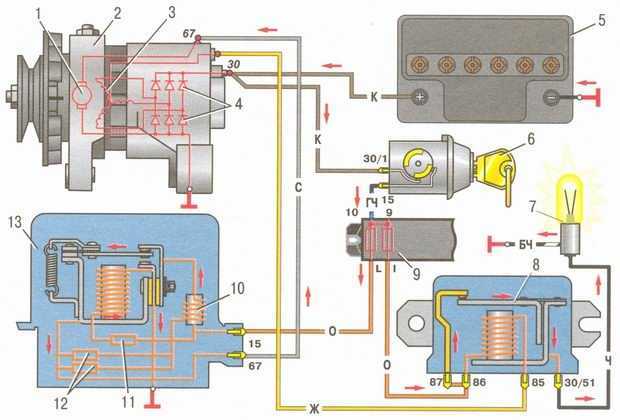

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:

1. Аккумуляторная батарея.
2. Генератор.
3. Монтажный блок с реле и предохранителями.
4. Замок зажигания.
5. Измерительный прибор для контроля напряжения (вольтметр).
6. Контрольная лампа зарядки аккумуляторной батареи.

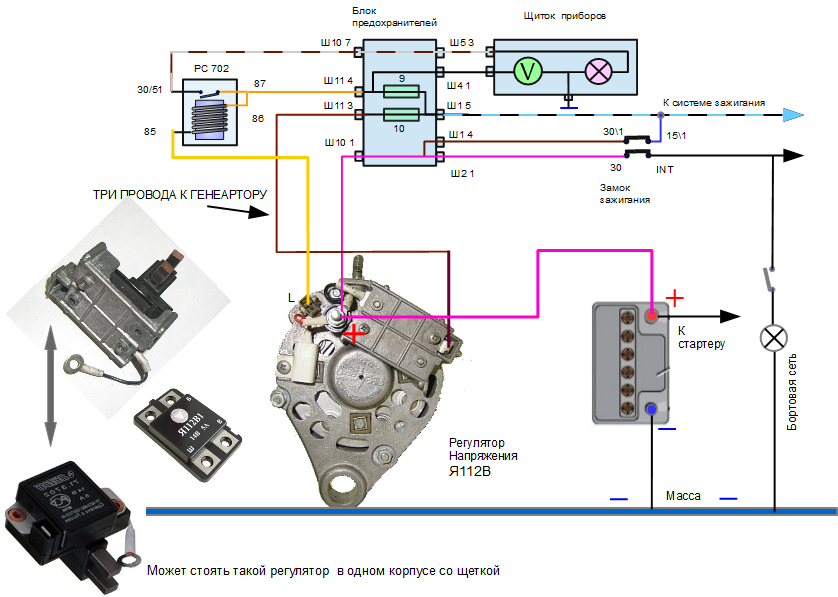

Для 9412.3701 схема электрических соединений выглядит практически аналогично, кроме разве что обозначения контактов. В механической части вообще никаких отличий нет.

Принцип действия генератора заключается в преобразовании механической энергии в электрическую. Соответственно, для эффективной его работы необходимо обеспечить беспрерывную передачу крутящего момента от двигателя ВАЗ 2107 генератору. Это достигается путем правильной регулировки силы натяжения приводного ремня, так как недостаточное натяжение приведет к пробуксовыванию ремня и пропаданию заряда аккумуляторной батареи. Это особенно критично при движении ночью, когда электропотребление всех систем автомобиля ВАЗ 2107 имеет максимальное значение.

Для регулировки необходимо ослабить оба болта крепления генератора, при помощи монтировки натянуть ремень и зафиксировать его положение гайкой на пластине. После этого проверяем степень натяжения: при надавливании на ремень между двумя шкивами прогиб должен составлять 10-17 мм. Процедура регулировки повторяется до достижения указанного значения. После окончания регулировки затягивается гайка крепления к корпусу двигателя. На этом установка генератора на ВАЗ 2107 считается оконченной.

Неисправности генератора

1. Генератор генерирует ток с очень низким напряжением.
2. Генератор перестал вырабатывать электрический ток.
3. Лампа приборной панели сигнализирует о поломке генератора.
4. Генератор генерирует ток выше оптимальной нормы.
5. Возникли посторонние шумы при работе генератора.

Прежде чем приступить к ремонту генератора проверьте состояние приводного ремня генератора на износ, натяжку ремня (проверка проводится нажатием на него, ремень не должен прогибаться больше чем на 2мм). Если ремень не сильно изношен, натяжку можно исправить, немножко его подтянув. Проверьте натяжной ролик генератора, он должен легко прокручиваться и не издавать лишних звуков (если ролик плохо прокручивается и издает лишние звуки, следует его заменить). Затем следует снять и разобрать генератор для проверки технического состояния генератора.

Диагностика генератора

В дальнейшем, вам пригодятся следующие измерительные приборы для проверки технического состояния генератора:

• амперметр;
• вольтметр;
• реостат.

Многое нам может сказать частота вращения ротора генератора, которую мы можем проверить по тахометру на панели приборов. Нормальные показатели тахометра при рабочем генераторе должны находиться в пределах от 2000 до 5000 об/мин.

Причины неисправности и ремонта генератора, возможные причины поломки генератора:

Если при проверке вы обнаружили, что генератор не вырабатывает заряд, этому могут быть следующие причины:

1. Перегорели контакты или предохранитель.
2. Поломка или износ щеток генератора.
3. Неисправность реле регулятора.
4. Обрыв в статорной или роторной цепи, вследствие замыкания в обмотке.

Устранение выше перечисленных неисправностей генератора решается заменой изношенных деталей.

Как снять и разобрать генератор. Разборка генератора своими руками.

1. Снять щеткодержатель с регулятором напряжения, предварительно открутив все крепления.
2. Снять натяжные болты и крышку со статором.
3. Отсоединить фазные обмотки от выводных проводов блока выпрямления, после чего снять крышку со статора.
4. Снять шкив с вала генератора и переднюю крышку с помощью съемника.

Ремонт генератора

В случае замыкания обмотки генератора или обрыва обмотки необходимо заменить провода новыми. Обычно обмотка обрывается в непосредственной близости с контактными кольцами

Обратите внимание на концы обмотки, не произошла ли распайка. Чтобы устранить эту неисправность достаточно отмотать виток в области разрыва назад с обмотки ротора. Снимите отломанный конец обмотки с контактного кольца и припаяйте отмотанный провод

Снимите отломанный конец обмотки с контактного кольца и припаяйте отмотанный провод.

Если вы обнаружили, что генератор генерирует слабый или чрезмерно сильный заряд, это является признаком неисправности реле генератора. Устранить поломку можно путем замены реле генератора. Если генератор исправен, а лампочка мигает, это свидетельствует о поломке диода питания лампочки в индикаторе. Такая поломка устраняется заменой диода в генераторе.

Посторонние шумы при работе генератора указывают на износ подшипника ротора. Следует разобрать генератор, снять подшипник, осмотреть на дефекты. Если подшипник генератора изношен, замените его.

Для сборки генератора следует провести все действия в обратной последовательности. Ремонт генератора можно выполнить своими руками, в своем гараже, главное соблюдайте технику безопасности, аккуратнее с электроприборами, внимательно запоминайте последовательность разборки генератора, для того, чтобы долго не сидеть над его сборкой.

Устройство генератора ВАЗ 2101, ВАЗ 2102, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 2110

1– «отрицательная» щетка; 2 – щеткодержатель; 3 – «положительная» щетка; 4 – колодка штекера нулевого провода; 5 – изолирующие втулки контактного болта; 6 – выпрямительный блок; 7 – контактный болт; 8 – статор; 9 – ротор; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – вентилятор в сборе со шкивом; 13 – наружная шайба крепления подшипника; 14 – передний подшипник ротора; 15 – дистанционное кольцо; 16 – стяжной болт; 17 – поджимная втулка; 18 – крышка со стороны контактных колец; 19 – буферная втулка; 20 – втулка

https://youtube.com/watch?v=g7NrNHGycr0
