Что делать, если сварочная маска «хамелеон» не срабатывает на затемнение

Принцип работы

Сварочные работы — это не только процесс соединения металлических частей. Как правило, они связаны с такими манипуляциями, как подготовка деталей, а также удаление шлаков и шлифовка поверхности. В любом случае для безопасной работы понадобиться защита глаз при сварке от яркого излучения дуги, а при зачистке — от острых осколков.

Старые сварочные маски имели очень хорошие фильтры, но они не предусматривали проведение других работ. И если сварщику нужно было сбить шлак со шва, то нужно было снять защитный щиток и одеть слесарные очки. Естественно, это создавало массу неудобств и замедляло работу.

Для упрощения такой процедуры, кроме фиксированных светофильтров, изначально придумали щитки с подъемными стеклами. Но и такая функция не упрощала задачу, к тому же опять была нужна защита глаз.

Именно для этого была разработана маска сварщика хамелеон.

Ее принцип основывается на затемнении стекол за долю секунды до зажигания дуги, а при естественном освещении светофильтр позволяет все видеть вокруг и проводить необходимые манипуляции. Как это работает?

Такая функция стала возможна благодаря использованию жидкокристаллических экранов. Свойство таких кристаллов — это смена положения при подаче напряжения и блокировка ярких лучей света.

Защита включается за несколько долей секунды до зажигания дуги, а срабатывает она за счет датчика на фотоэлементе.

Светофильтры хамелеона имеют сложную многослойную структуру. Это и обязательная внешняя защита системы от высокой температуры и брызг расплавленного металла, и отсечение ярких бликов вместе с инфракрасным и ультрафиолетовым излучениями.

При отсутствии ярких лучей маска позволяет все видеть и в ней можно работать со шлифовальными и другими инструментами.

Вся система управляется маленьким электронным блоком, запитанным от аккумулятора, который самостоятельно заряжается от солнечной панели. Но даже при полной разрядке светофильтры обеспечат защиту зрения от вспышек дуги.

Особенности при работе с сварочной маской хамелеон

В продаже обычно есть два вида масок: маски, где есть фиксированная степень затемненности и маски, называемые также хамелеон.

В зависимости от яркости светового излучения, маска Хамелеон мгновенно затемняется, что обезопасит обладателя маски от повреждений глаза.

Структура светофильтра для затемнения слоистая — производитель распределил так, что жидкие кристаллы чередуются со специальной пленкой.

Принцип работы маски можно описать так: кристаллы становятся в таком порядке, что часть света просто не пропускается.

От каких неблагоприятных воздействий защищает устройство

Сварочные маски разрабатывались специально для обеспечения защиты глаз сварщика от оптического излучения, и предотвращения попадания на лицо частиц расплавленного металла, что неминуемо приводило бы к серьезным травмам. Современная маска разработана таким образом, что предохраняет не только глаза и лицо, но еще и дыхательные пути. При сварке выделяются пары тяжелых металлов, которые могут попасть в органы дыхания человека, и вызвать осложнения.

Проведение сварочных работ скрывает в себе следующие виды опасностей:

• раскаленный металл, попадание которого на кожу или глаза человека приводит к тяжелым последствиям;
• оптическое излучение — представляет особую опасность для глаз, так как влияет не только на ухудшение остроты зрения, но еще и может привести к слепоте;
• вредные газы — на этот вид опасности мало кто обращает внимания, так как вред от паров металла проявляется не сразу, а спустя десятилетия при их скапливании в легких;
• тепловое излучение — работа с высокими температурами очень опасна для всего организма человека, так как длительное пребывание в этой зоне приводит к резкому нарушению теплового баланса.

На основании этих опасностей разрабатываются современные сварочные маски. Они защищают все лицо и шею человека не только от прямого контакта с раскаленным металлом, но еще и от теплового излучения, опасность которого достаточно высока.

Возможные неисправности и методы их устранения

1. Экран не будет реагировать на свет без подключения к блоку питания. Если модель оснащена алкалоидными батарейками типа ААА или аккумуляторами, в район экрана выводятся индикаторы зарядки. Если горит красный огонек, пора заменить батарейки. Солнечные панели заряжаются при сварке. Если маска не включается, направьте ее к источнику света на несколько минут.
2. При неравномерном потемнении экрана проверьте расстояние от него до обоих глаз. Возможно, пока настраивали маску, регулировали ее по голове, фильтр сместился. Он должен располагаться параллельно лицу. Ослабьте фиксаторы, выровняйте кожух.
3. Если экран мерцает во время сварки, причина может быть во внешнем стекле. Иногда его достаточно вымыть. При механических повреждениях (царапинах, поверхностных сколах) нужно заменить. Если фильтр продолжает барахлить, проверяют чистоту поверхности датчиков. При двух режимах работы (сварка и шлифовка), проверьте, в какой позиции находится переключатель. Экран может мерцать при низкотоковой сварке на режиме слабой чувствительности. Нужный уровень можно установить экспериментальным путем в процессе работы.
4. Фильтр темнеет не сразу на холоде. Обзорные экраны быстро меняют степень затемнения в температурном диапазоне от +50 до -10°С, для суровых зим Хамелеоны не предназначены.
5. Если плохо видно сварной шов, причин может быть несколько. Иногда на защитном стекле забывают пленку. Можно попробовать его почистить, переключить регулятор затемнения.

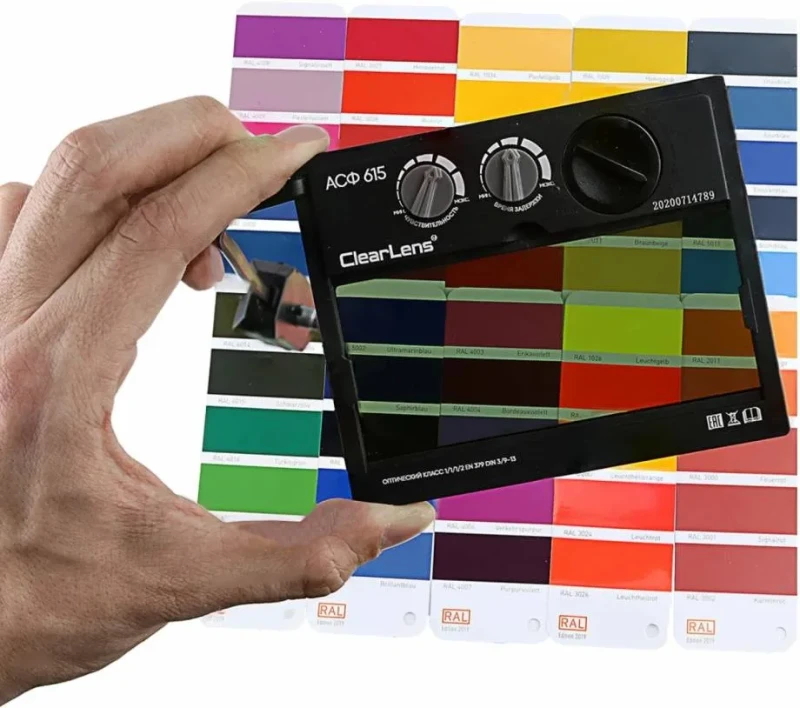

Разработка и установка фильтрации сварочной дуги

Для начала необходимо приобрести специальные фильтры для сварки, которые предназначены для использования в маске хамелеон. Эти фильтры обладают определенной степенью защиты и способны фильтровать вредные частицы и излучения, которые образуются в процессе сварки.

После приобретения фильтров необходимо выполнить следующие шаги:

Шаг	Описание
1	Откройте крышку маски хамелеон и извлеките стандартный фильтр, который идет в комплекте.
2	Возьмите новый фильтр и аккуратно вставьте его внутрь маски. Убедитесь, что фильтр плотно прилегает к маске и не допускает проникновение вредных частиц.
3	Закройте крышку маски хамелеон, убедившись, что она прочно закреплена.
4	Проверьте правильность установки фильтра, надев маску хамелеон и включив сварочный аппарат. Убедитесь, что фильтрация проводится эффективно и ослепляющие световые вспышки минимизированы.

При разработке и установке фильтрации сварочной дуги необходимо придерживаться инструкций, данной производителем маски хамелеон и фильтров. Это поможет обеспечить максимальную защиту сварщика и поддерживать высокий уровень безопасности в процессе сварочных работ.

Рекомендации специалистов по выбору

Ранее уже упоминалось, что количество датчиков может быть разное. Если нужно понять какую сварочную маску Хамелеон выбрать для профессионала, то очевиден вариант с максимальным числом. А для любителей достаточно будет всего пары сенсоров.

Если рассматривать скорость срабатывания светофильтра, то здесь могут быть десятые и сотые доли секунды. Если щиток нужен только для домашней мастерской для периодического пользования, то можно ограничиться 100 микросекундами (не больше). Для специалистов же максимальный предел – это 50 микросекунд.

Выбирая маску по стеклу стоит рассматривать 2 момента. Первый касается размера – лучший обзор у больших, но более дорогих экранов. Второе – настройка уровня затемнения. Плавная превосходит ступенчатую, так как последняя хуже воздействует глаза из-за возможных «морганий» и бликов.

Также стоит уделить внимание на степень изначального затемнения и возможной степени рабочего. Конечно, лучше видно, когда светофильтр светлый

Относительно второго момента практичнее отдавать предпочтение щиткам с двумя возможными диапазонами. Например, для инверторной сварки выбирается режим маски Хамелеон с пределом в 13 DIN. А для аргона или ручной дуговой до статочно 8 DIN.

Есть еще несколько на первый взгляд незначительных моментов:

практичнее комбинация солнечных и литиевых батареек, лучше, если для сменных предусмотрено открываемое посадочное место;
вес изделий может быть от 0,8 до 3 кг, что важно для постоянной работы со сварочными аппаратами;
крепление для головы в случае с масками Хамелеон не главное, но удобнее, когда есть возможность регулировать положение щитка и свободно его перемещать без дискомфорта от ремней;
наличие приспособления для удаления маски от лица для носителей очков не всегда присутствует, поэтому для слабовидящих этот момент важно выяснять заранее;
наличие режима Grind с отключением светофильтра позволяет не снимая маску выполнять резку или шлифовку металла.

Кроме технических характеристик и функциональности для оптимального выбора маски сварщика Хамелеон не менее важно качество, которое обязательно должно быть подтверждено сертификатами. Специалисты советуют рассматривать изделия от зарекомендовавших себя производителей

Ведь органы зрения при неисправном светофильтре могут заметно пострадать. Ниже представлены примеры популярных в среде сварщиков образцов:

Модель	Достоинства	Недостатки
DECA WM 30 LCD	Сам щиток изготовлен из огнеупорного пластика, комплектация отвечает требованиям европейского качества, маска допустима для работы с аргоновой сваркой.	В комплект не входит сменная батарейка, регулировка степени затемнения экрана – ступенчатая.
Limex Line MZK-800 D	Регулировка светопрозрачности стекла плавна и проводится вручную, высокая скорость реагирования кристаллов на сигналы датчиков, есть сменная батарейка.	Не выявлено
FORTE MC-4100	Недорогая модель со сменным стеклом в комплекте, регулировка затемнения ручная и плавная, универсальный вариант для любого вида сварки.	Простой дизайн (устаревший), нет сменной батарейки.

Для домашней мастерской, как правило, рассматриваются бюджетные варианты сварочных масок. Здесь можно выбрать, например, одну из ниже представленных:

1. Интерскол МС-400. Здесь есть батарейка и фотоэлемент, можно установить при желании дополнительные стекла. Маска подходит для ручной и полуавтоматической сварки. Недостаток состоит в маленьком размере экрана.
2. Fubag Optima 4-13 Visor. Эта маска считается функциональной и высококачественной в своей группе. Здесь высокая скорость срабатывания, широкий диапазон уровня затемнения, имеется 4 датчика и предусмотрено самостоятельное тестирование светофильтра. Но неудобство заключается во внутреннем расположении блока управления.
3. Foxweld Корунд 5895. Очень легкий образец с минимальной функциональностью и комбинированным питанием – хороший выбор сварочной маски хамелеон для начинающих. К минусам можно отнести прерывистое срабатывание (скачками) и недостаток полезных опций.

Среди производителей профессионалы выделяют SPEEDGLAS (Швеция), OPTREL (Швейцария), BALDER (Словения), OTOS (Южная Корея). Также уважением пользуется TECMEN из Китая. Под этим брендом выпускаются действительно качественные сварочные маски, которые проходят сертификацию.

В этом видео сварщик дает 5 советов по выбору маски сварщика Хамелеон:

Как выбрать сварочную маску

Что делать?…

Переключатель питания сеть / генератор. Переключение на электростанцию…Переключение с сети на электрогенератор. Какой переключатель использовать?…

Пламя, горение, огонь, факел. Теория. Коптит, дымит, гаснет. Неполное …Почему пламя коптит или гаснет? Неполное сгорание — причины. От чего зависит кач…

Какую краску (фирма, название) купить выкрасить стены (загрунтованы, з……

Как горит уголь и другие виды твердого топлива в котле?…Виды твердого топлива, особенности, характеристики…

Автоматика самодельной отопительной горелки. Схема. Своими руками. Отр…Схема автоматики самодельной отопительной горелки на отработке….

Переносные огнетушители ОУ – закачные огнетушители высокого давления с зарядом жидкой двуокиси углерода, находящейся под давлением насыщенных паров. Работа УО основана на вытеснении заряда двуокиси углерода под действием собственного избыточного давления, которое создается при наполнении огнетушителя.Огнетушащее действие углекислоты основано на охлаждении зоны горения и разбавлении горючей паровоздушной среды инертным (не горючим) веществом до концентраций, при которых происходит прекращение реакции горения.

Огнетушители ОУ предназначены для тушения веществ, горение которых не может происходить без доступа кислорода,транспортных возгораний, загораний электроустановок, находящихся под напряжением до 10 кВ, очагов возгораний в общественных и на рабьочих местах, а так же в жилом секторе. Главное преимущество ОУ — двуокись углерода не оставляет следов на объектах тушения.

Огнетушители ОУ предназначены для тушения веществ, горение которых не может происходить без доступа кислорода: горючих жидкостей (В) и газов (С), а также электрооборудования (Е), находящегося под напряжением до 10 000 В. Огнетушители неэффективны при тушении: твердых горючих веществ (А), веществ, горение которых может происходить без доступа кислорода (D), (алюминий, магний и их сплавы, натрий, калий) и электроустановок напряжением выше 10 000 В.

Маска сварщика Optrel b530 11 DINпредставляет собой кожаный шлем или раскладушка со стеклянным филь-тром DIN 11 и гибкой наголовной дугой. Данная маска сварщика является вспомогательным средством защиты, ее использование оправдано при выполнении сварочных и слесарных работ в очень стесненных условиях.

Шлем достаточно хорошо защищает лицо сварщика от брызг и сварочного излучения, открывающееся защитное сварочное стекло позволяет выполнять и слесарные работы. С внутренней стороны защитное стекло имеет мягкую оправу, прилегающую к лицу, за счет этого стекло, изолированное от дыхания сварщика, не запотевает.

Обзор популярных моделей масок «Хамелеон»

При выборе маски обращайте внимание не только на технические характеристики, которые декларирует производитель, но и на отзывы потребителей. Обычно именно в них можно найти объективную оценку качества работы прибора

Вот несколько популярных моделей, которые пользуются спросом:

Модель	Преимущества	Недостатки	Средняя стоимость, руб. ( по состоянию на май 2019 года)
Ресанта МС-4	Надёжная защита лица, высокая скорость реакции, заменяемая батарея, небольшой вес, высокая степень затемнения, широкий температурный диапазон эксплуатации	Пластиковые болты регулировки	1090

Маска РЕСАНТА МС-4

Модель	Преимущества	Недостатки	Средняя стоимость, руб. ( по состоянию на май 2019 года)
Fubag Ultima 11	Высокочувствительные сенсоры, два датчика дуги, большой экран, два вида зарядки, небольшой вес, высокий показатель светофильтра	Нельзя использовать для лазерной и ацетилен-кислородной сварки	2060

Маска Fubag Ultima 11

Модель	Преимущества	Недостатки	Средняя стоимость, руб. ( по состоянию на май 2019 года)
Fubag Ultima 5-13 Panoramic Black	Большая площадь обзора, 4 сенсора, плавные регулировки, широкий температурный диапазон, ударопрочный корпус	Вес 0,5 кг, внешняя регулировка степени затемнения светофильтра	4850

Маска Fubag Ultima 5-13 Panoramic Black

Модель	Преимущества	Недостатки	Средняя стоимость, руб. ( по состоянию на май 2019 года)
ESAB Sentinel A50	Устойчивость к механическому и химическом воздействию, отличная вентиляция, 5 положений оголовья, наличие сменных линз, возможность использования для всех типов сварки, два вида зарядки	Вес 640 г	20500

Маска ESAB Sentinel A50

Модель	Преимущества	Недостатки	Средняя стоимость, руб. ( по состоянию на май 2019 года)
Интерскол МС-400	Подходит для электро и газосварки, ударопрочный корпус, небольшой вес, заменяемое защитное стекло, удобное расположение датчиков	Небольшой диапазон регулировки затемнения, лишняя защита области шеи	2180

Маска Интерскол МС-400

Шаг 2: Настройка уровня затемнения

Следующим этапом настройки сварочной маски хамелеон Сварог является установка уровня затемнения. От этого параметра зависит, насколько сильным образом будет затемняться стекло маски во время сварки.

Для настройки уровня затемнения вам необходимо использовать регулировочный потенциометр, который расположен на боковой части маски. Обычно это небольшая крутилка, которую можно повернуть влево или вправо для изменения значения.

Для определения правильного уровня затемнения можно использовать следующую формулу: уровень затемнения должен быть пропорционален общей яркости места сварки. Таким образом, при более яркой сварочной точке необходимо установить более темный уровень затемнения.

• Для работ в помещении рекомендуется установка уровня затемнения в диапазоне от 9 до 11.
• Для работ на открытом воздухе, на ярком солнце, рекомендуется установка уровня затемнения в диапазоне от 12 до 14.

Но все это может зависеть также от личных предпочтений сварщика и типа работ, которые необходимо выполнить, поэтому рекомендуется подбирать наиболее подходящий уровень затемнения в зависимости от задачи.

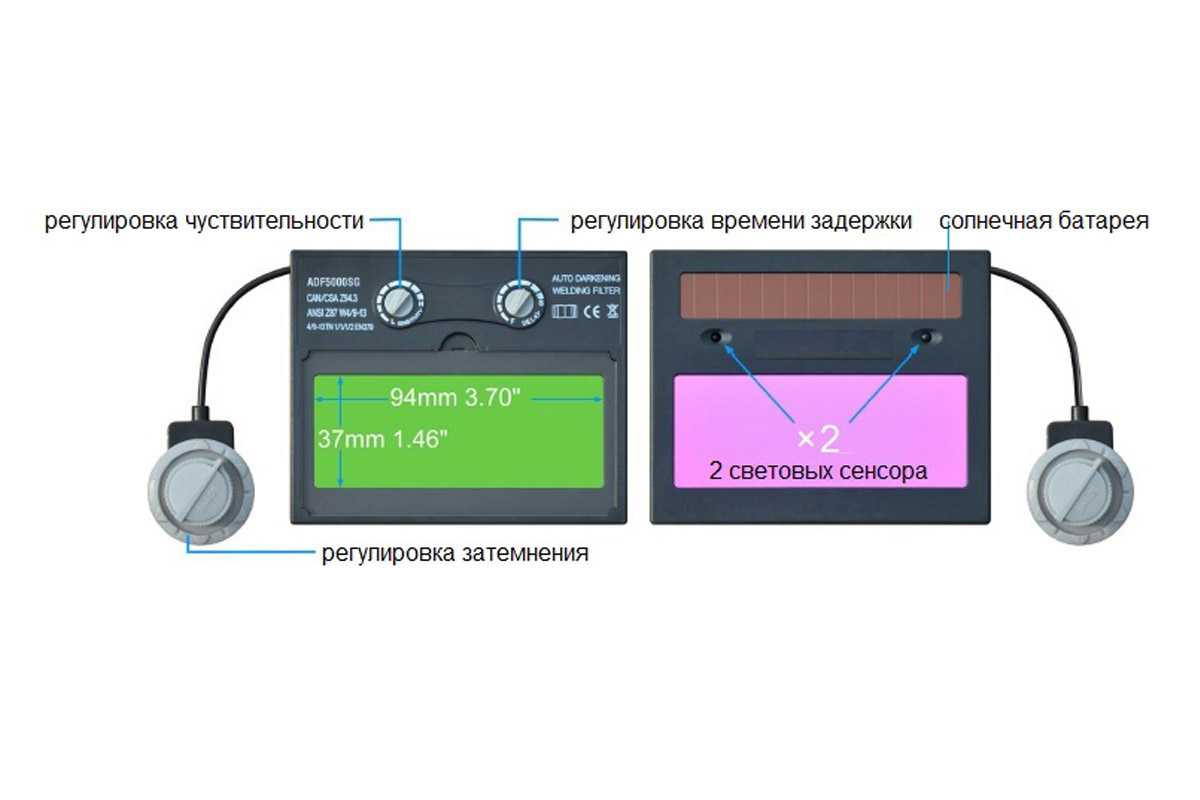

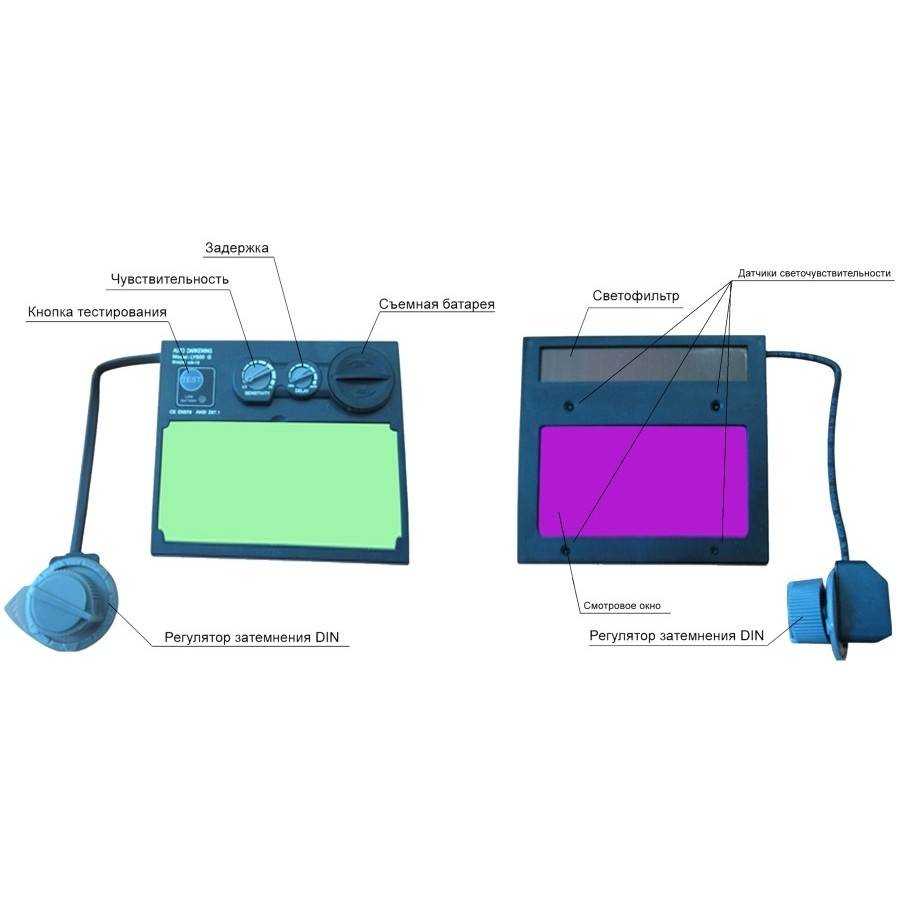

Виды регулировок

Независимо от производителя все модели предлагают ограниченный выбор настроек эксплуатации, с целью повышения комфорта и производительности работ. Регулировке поддаются нижеприведенные параметры.

Профессиональные модели имеют несколько дополнительных застежек для более надежной фиксации.

Расстояние от глаза до светофильтра

Специальные гайки отвечают за дистанцию между глазом и стеклом

Обратите внимание, что этот показатель должен быть одинаковым для каждого глаза. По окончанию настройки гайки закрепляются

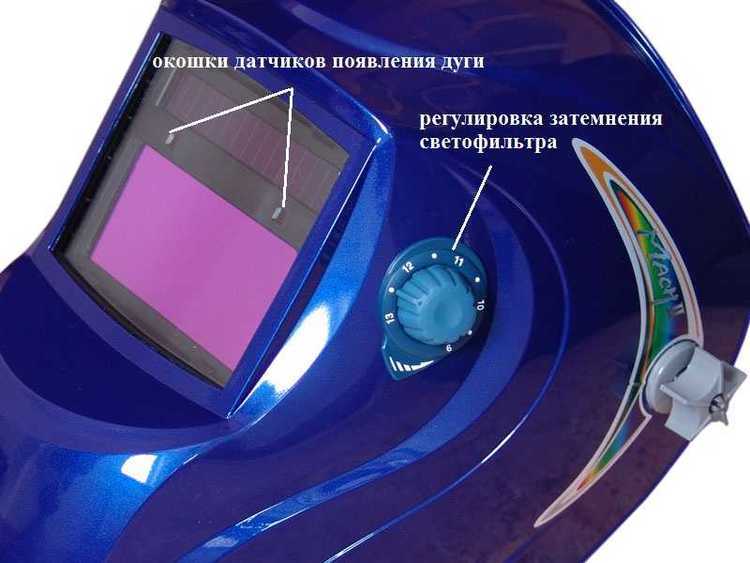

Степень затемненности

Настраивается исходя из параметров сварки. Инструкция пользователя содержит таблицу выбора подходящих показателей. Различают два вида:

• внутренняя;
• внешняя.

Первый вид требует прекращения сварки для снятия маски и настройки новых параметров. Встречается на любительских моделях.

Наружное расположение регулятора позволяет провести корректировку затемнения без отрыва от производства. Используется крупными предприятиями, которые отличаются большими объемами работ.

Регулировку маски сварщика хамелеон по данному параметру можно настроить в двух режимах:

• высокая;
• низкая.

Первый режим будет защищать зрение не только от дуги, но и от всех ярких источников света, например, расплаленного металла. Низкая восприимчивость реагирует только на дугу.

Для сварки полуавтоматом в среде аргона требуется высокая чувствительность, поскольку данная технология отличается низким уровнем силы тока. Существует технологические схемы, позволяющие подбирать нужные параметры, в зависимости от вида работ.

Время задержки

Данная функция позволяет настроить время действия светофильтра после окончания сварочных работ. Будет особенно полезна при использовании штучных электродов, которые могут залипнуть. В случае неправильной регулировки светофильтр будет открываться до окончания работ, что повлечет за собой ожоги сетчатки глаза.

Техники безопасности при работе с маской хамелеон

Работа с маской хамелеон требует соблюдения определенных техник безопасности. Вот несколько важных правил, которые необходимо учесть перед началом работы:

1. Проверьте состояние маски перед каждым использованием. Убедитесь, что все детали в полностью рабочем и исправном состоянии.
2. Перед тем как надеть маску, необходимо очистить своё лицо от загрязнений и пота, чтобы обеспечить надежное сцепление.
3. Во время работы с маской хамелеон необходимо надежно закрепить ее на голове, чтобы предотвратить ее смещение или падение.
4. Перед началом работы убедитесь, что маска полностью покрывает ваше лицо и защищает глаза, нос и рот от возможных опасностей.
5. Используйте маску хамелеон только в условиях хорошей вентиляции или с применением дополнительных средств защиты дыхания.
6. Всегда наблюдайте за своими движениями и не подвергайте себя опасности случайного падения предметов или спонтанной искры при сварке.
7. Помните о правильной эксплуатации маски. Храните ее в чистоте и сухости, избегайте попадания прямых солнечных лучей и нагревания маски.
8. Перед снятием маски, убедитесь, что весь сварочный процесс закончен и отключите источник питания.
9. Не используйте маску хамелеон, если она имеет какие-либо дефекты или повреждения.
10. В случае необходимости замены фильтра, следуйте инструкциям производителя и не допускайте использования маски без фильтра.
11. Следуйте требованиям безопасности на рабочем месте и используйте другие средства защиты (например, перчатки, специальную одежду, защитные очки), в зависимости от характера выполняемых работ.

Соблюдение этих техник безопасности поможет вам минимизировать риски при работе с маской хамелеон и уберечь вас от возможных травм и вредных воздействий.

Как настроить сварочную маску Хамелеон, чтобы потом глазам не было мучительно больно

Мой тесть делал в саду подпорки для кустов. Ему нужно было сварить детали этих стоек. У меня есть инвертор, поэтому меня все родственники просят сварить или заварить железки.

Он говорит: можешь сварить мне железяки?

Сейчас не могу. Мне нужно видео срочно смонтировать. Давай через пару часов? Или сам сделай, сварка в ящике лежит.

В том году я купил систему хранения из трёх ящиков. Один большой ящик выделил под сварку. В двух других хранится ручной и электроинструмент.

На следующий день тестя не узнать. Глаз не видно. Как будто пчёлы покусали.

Спрашиваю у него: у меня профессиональная сварочная маска. Как ты так умудрился зайчиков нахвататься?

Говорит, что надел маску и варил.

Тут до меня дошло, что он её не настроил.

Маску нужно настраивать каждый раз, когда собрался работать сваркой. Даже если ты варишь на улице по солнцу, или против него, настройки на маске будут разными.

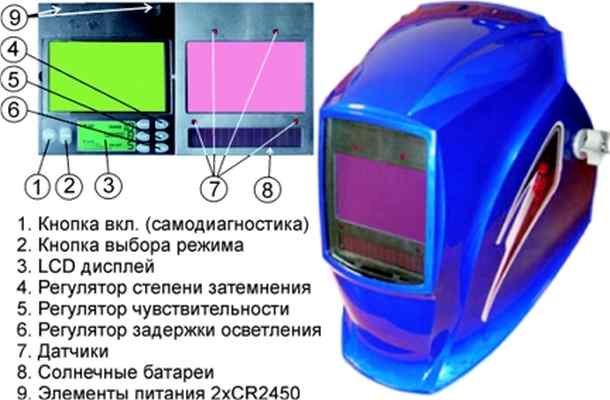

На масках Хамелеон есть несколько крутилок и переключателей.

Если видишь надпись MODE, то это режим работы маски. Если переключатель стоит на 9-13, то это стандартный режим сварки. 4-8 сварка малыми токами (это для сварочных аппаратов, которые варят с газом). Переключатель в режим GRIND для работы с болгаркой. Всё будет видно, а искры в глаза не будут попадать.

Вторая крутилка SHADE нужна для выбора степени затемнения. Эту крутилку нужно крутить каждый раз, когда собираешься варить. Должно быть хорошо видно сварочную ванну и пространство около неё.

У меня крутилка установлена в положение 11, это среднее значение для сварки с электродом.

Крутилка DELAY регулирует время задержки после окончания сварки. Видишь у меня на минимуме стоит? на надписи SHORT?

Это я в последний раз варил тонкое железо с отрывом. Ты после меня варил толстые уголки, вот из-за этого, скорее всего, зайцев и нахватался.

Последней крутилкой SENSITIVITY регулируется светочувствительность. Если варишь под ярким солнцем, то ставь крутилку на минимум, там, где надпись LOW.

Источник

Шаг 3: Настройка скорости перехода

Чтобы подобрать оптимальную скорость перехода пространства светлости (более темная или более светлая), необходимо провести несколько проверок на металлической поверхности.

Шаг 3.1: Проверка темноты

• Наденьте маску и настройте переход на более темную степень.
• Нанесите несколько точек на металлической поверхности при помощи инструмента для сварки.
• Оцените темноту схем остывания каждой точки.
• Если темнота невысока, увеличьте скорость перехода на более темную степень, повторите тестирование.

Шаг 3.2: Проверка светлоты

1. Наденьте маску и настройте переход на более светлую степень.
2. Нанесите несколько точек на металлической поверхности при помощи инструмента для сварки.
3. Оцените светлоту схем остывания каждой точки.
4. Если светлота невысока, увеличьте скорость перехода на более светлую степень, повторите тестирование.

После определения оптимальной скорости перехода, можно приступать к сварочным работам.

Как обслуживать

Регулярное обслуживание поможет уберечь аппарат от каких-либо поломок и проблем затемнения в частности. Ремонтировать разумно не чаще одного раза в месяц. Поверхностный уход вы можете обеспечить и сами: для этого достаточно протереть хлопчатой тканью, смоченной в воде.

Маслосодержащие вещества и абразивные материалы не подходят для ухода за щитком, они могут его повредить. Очистка должна происходить без особого применения физической силы.

Как отрегулировать сварочную маску

Существуют два типа регулировки

Важно перед работой настроить все характристики, что повысит эффективность использования. Рассмотрим какие типы регулировки есть у маски Хамелеон

Фиксация на голову

Щиток должен плотно прилегать к голове. На затылочной части есть ручка, с помощью которой можно отрегулировать нужный диаметр. Все эти манипуляции стоит проводить при надетом на голову щитке, чтоб точнее чувствовать натяжение.

Регулируйте посадку до тех пор, пока не убедитесь, что щиток надежно закреплен на голове.

Какое расстояние надо отрегулировать от глаз до светофильтра

При работе, есть возможность менять фиксирование маски Хамелеон: отдалять и приближать к лицу, ослабив гайки фиксаторы. Следите, чтоб расстояние от глаз не отличалось. Если результат вас устраивает — зажмите крепления.

Корректирование уровня затемнения

Смотря какой вид сварки и какая сила тока используется, есть вариант выбора насколько надо затемнить маску. Даже в течение процесса сваривания можно отрегулировать уровень затемнения на внешней стороне заслонки.

Степень чувствительности

Чувствительность можно распределить на высокую и низкую. Есть возможность установить среднюю чувствительность. Но при сварке TIG надо использовать высокую чувствительность.

Это регулируется по схеме, характерной для определенного рода сварки, которой характерен определенный уровень чувствительности.

Отсрочка старта

На внутренней стороне картриджа есть ручка, которая производит регулировку. Для точечной сварки подходит малая задержка, а для длинной — сварка с большой силой тока. Правильная регулировка исключит проблемы затемнения.
