Призрачные возможности ремонта
Сразу следует сказать, что ремонт датчиков положения дроссельной заслонки делается крайне редко. Во-первых, сама деталь, даже наиболее дорогостоящая, стоит всего несколько долларов, и есть смысл потратиться. Во-вторых, произвести ремонт в большинстве случаев попросту невозможно, например, восстановить истершийся слой основы. Однако в некоторых моделях можно немного сместить резистивные дорожки относительно ползунка и тем самым продлить прибору жизнь.
Итак, на датчиках есть специальный винт. С его помощью фиксируется положение дорожек. Если они уже износились, то следует ослабить этот самый винт, так немного поменяется местоположение ползунка, и с заменой прибора можно немного потерпеть. Но только не рассчитывайте на долгосрочную отсрочку. Естественно, помним, что бесконтактный ДПДЗ не подлежит починке. На этом с регулировкой, ремонтом и заменой датчика положения дроссельной заслонки закончено, теперь можно еще несколько лет эксплуатировать авто и даже не задумываться о подобных вопросах.
Для проверки напряжения питания отсоединяем от датчика колодку проводов. Включаем зажигание и тестером измеряем напряжение между выводами «А» и «В» колодки проводов. Напряжение питания должно составлять около 5В. Для проверки датчика подсоединяем к нему колодку проводов и при включенном зажигании измеряем напряжение (провода колодки можно проколоть тонкими иглами, подключенными к выводам вольтметра) между выводами датчика «В» («масса») и «С» (ползунок) — оно должно быть не более 0,7В. Поворачивая рукой пластмассовый сектор привода, полностью открываем дроссельную заслонку и вновь измеряем напряжение — оно должно быть более 4В. Выключив зажигание, отсоединяем колодку проводов и подключаем омметр между выводами «С» и «А» (или «В») датчика. Медленно поворачивая сектор привода, следим за показаниями стрелки тестера. Во всем диапазоне рабочего хода скачков стрелки быть не должно. Для замены датчика снимаем со шпилек ресивера корпус дроссельной заслонки, не отсоединяя от него шланги подвода и отвода охлаждающей жидкости (см. Снятие корпуса дроссельной заслонки).
Крестообразной отверткой отворачиваем два винта крепления датчика к корпусу дроссельной заслонки…
…и снимаем датчик.
На датчике нанесена маркировка 2112-1148200
Снимаем уплотнительное поролоновое кольцо, установленное под датчиком.
Устанавливаем датчик на корпус дроссельной заслонки в обратной последовательности. При этом заслонка должна находиться в закрытом положении. Момент затяжки винтов крепления датчика 2 Н•м.
Датчик дроссельной заслонки ваз 2107 в совокупности с датчиком массового расхода воздуха и контроля концентрации кислорода, выполняют роль элемента, контролирующего подачу топлива в камеру сгорания в зависимости от положения дроссельной заслонки. Как и при любом ремонте по замене датчиков электронного впрыска топлива, их необходимо проверить на работоспособность. Для проверки потребуется обычный мультиметр с функцией замера сопротивления в цепи питания и набор стандартных инструментов.
Чтобы проверить датчик дроссельной заслонки необходимо:
- Отсоедините от датчика пакетник с проводами.
- На корпусе разъема будет нанесена маркировка. Подсоедените выводы омметра к клемме «В» и «С». Открываем дроссельную заслонку, у исправного датчика сопротивление будет возрастать с 2,7 до 8,2 кОм.
- Далее переводим мультиметр в режим вольтметра и подключаем отрицательную его клемму к массе двигателя, включаем зажигание в цепи, а положительный щуп вольтметра к выводу «А». У исправного датчика, напряжение должно быть примерно равным 5В, при отсутствие или значительном отличие от нормы, несправность в цепи питания или в ЭБУ. Замерив напряжение, выключите зажигание.
Убедившись в неработоспособности датчика дроссельной заслонки и приняв решение о его замене, необходимо:
- Для снятия датчика необходимо крестовой отверткой отвернуть два винта его крепления к корпусу дроссельной заслонки и снять его.
- Между датчиком и корпусом будет расположена паралоновая прокладка.
На этом ремонтные работы по проверке и снятию датчика дроссельной заслонки ваз 2107 завершены. Установку необходимо проводить при закрытой заслонке, сориентировав выступ оси заслонки с пазом на корпусе датчика.
Источники
- http://carnovato.ru/proverka-regulirovka-datchika-polozhenija-drosselnoj-zaslonki/
- http://www.autofizik.ru/ваз/ваз-210721047/особенности-ремонта-автомобиля-ваз-2107-20-с-двигателем-ваз-2104/проверка-и-замена-датчика-положения-д
- http://remont-vaz2106.ru/datchik-drosselnoj-zaslonki-vaz-2107
Замена полуоси и ее сальника Ваз 2106
Для замены сальника полуоси Ваз 2106 необходимо вытащить полуось с чулка заднего моста для этого поднимаем автомобиль на подъемник, снимаем колеса и тормозные барабаны

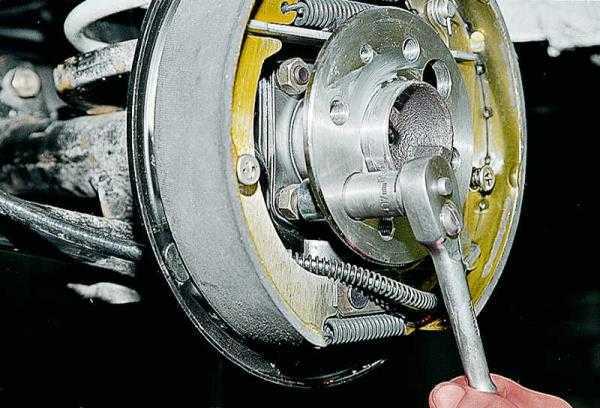

Головкой на 17 через отверстия во фланце полуоси отворачиваем четыре гайки
Снимаем пинцетом упругие шайбы

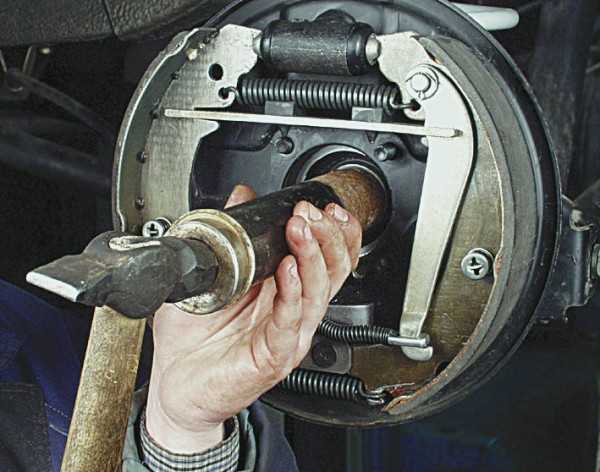

На фланце полуоси закрепляем ударный съемник и выбиваем полуось из балки. Вместо этого приспособления можно воспользоваться снятым колесом. Устанавливаем его обратной стороной на двух болтах и резким движением выдергиваем полуось

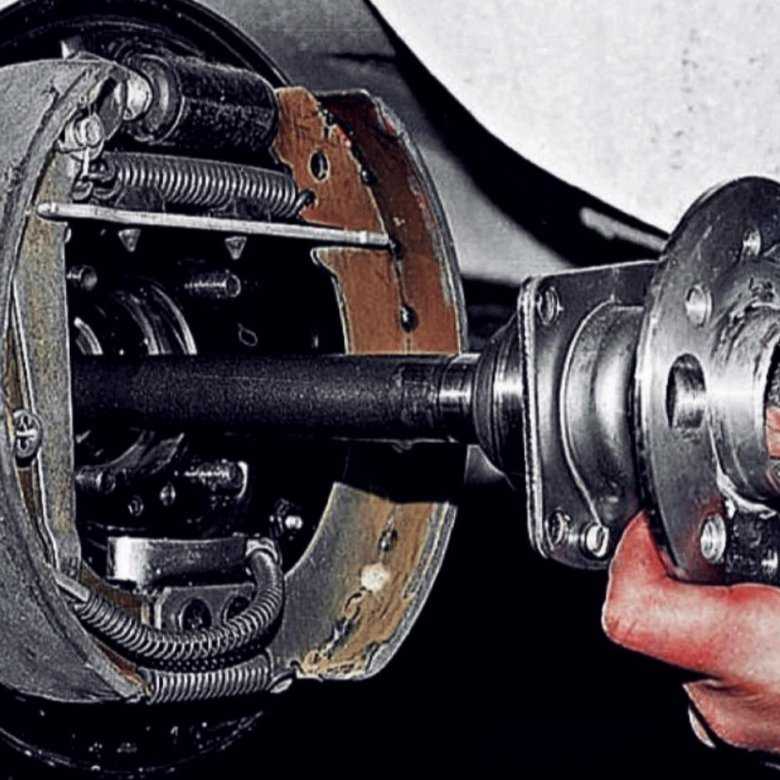

Полуось вынимается вместе с сальником, пластиной крепления, подшипником и запорным кольцом
Между фланцем балки и щитом тормоза установлено резиновое уплотнительное кольцо
Раздвижными пассатижами вынимаем сальник полуоси из гнезда в балке заднего моста
Легкими ударами молотка по торцевой головке запрессовываем новыйсальник в чулок заднего моста Ваз 2106. При деформации полуоси, больших радиальных и осевых зазорах в подшипнике, смещении запорного кольца, износе шлицев — полуось необходимо заменить на новую в сборе. Самостоятельная замена подшипника полуоси Ваз 2106 и запорного кольца не рекомендуется. Установка полуоси на Ваз 2106 выполняется в порядке, обратном снятию. Перед установкой смазываем рабочие поверхности сальника смазкой Литол-24.
Выполнять ремонтные работы по замене полуоси на ваз 2106 следует в случаях, когда при езде автомобиля наблюдается повышенный шум со стороны задних колес, который будет ощущаться не только при движении автомобиля по прямой, но и при поворотах, как правило при возникновении повышенного шума соответственно увеличиваются люфты, как осевой так и радиальный.
Демонтаж старого подшипника

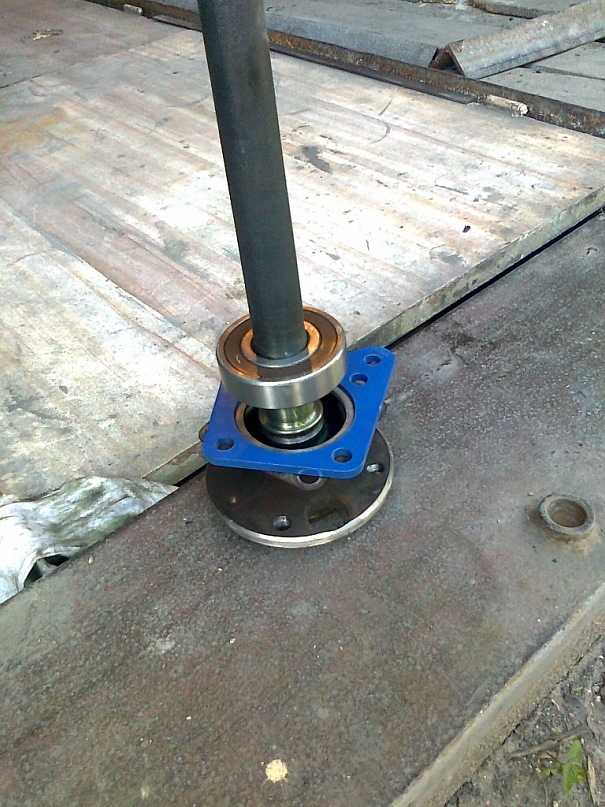

Чтобы поменять старый подшипник на новый, нужно его снять с полуоси. Как это сделать? Берут зубило и молоток, с помощью которых удаляется запорное кольцо. Манипуляции проводят на наковальне, так легче создать жесткость удара. Если таким образом удалить запорник не удалось, можно аккуратно срезать его часть диском с помощью шлифмашины. Полуось размещают на наковальне таким образом, чтобы ее фланец не касался стальной поверхности.
Извлекают непригодный подшипник с помощью зубила и молотка. Для начала сбивают обойму, выбивают сепаратор и извлекают втулку. Если сделать это не удается, придется срезать все болгаркой. Перед монтажом новой детали нужно тщательно очистить «операционное поле» от остатков грязи, пыли и пр. Следует проверить, чтобы посадочная площадка не имела деформаций или повреждений.
Причины поломки
Каждой детали на автомобиле свойственно приходить в негодность. Подшипники задних ступиц не являются исключением, но любая деталь имеет характерные эксплуатационные особенности. Если условия эксплуатации соблюдаются, то деталь может служить годами, что подтверждается опытом вождения нынешних водителей приклонного возраста.
Основными причинами выхода из строя подшипника являются:
- неаккуратное управление автомобилем;
- неправильный монтаж изделия;
- попадание внутрь ступицы воды и пыли;
- вытекание смазочного вещества;
- продолжительный срок службы.
Если автомобиль ВАЗ-2107 зачастую эксплуатируется в агрессивных условиях приближенных к бездорожью, то необходимость замены подшипника задней ступицы не заставит себя долго ждать
Особенно важно учитывать тот факт, что знаменитая «семерка» является заднеприводным автомобилем. Но каким образом определить, что подшипник ступицы вышел из строя, и требуется его замена? Узнаем детальнее
Способы определения неисправности подшипника ступицы
Своевременное определение неисправности позволяет предотвратить неприятные последствия, которые могут спровоцировать аварийную ситуацию на дороге. Рассматриваемая деталь на автомобиле ВАЗ-2107 играет важную роль, так как благодаря этому изделию осуществляется легкое вращение колеса. На автомобиле установлено 2 подшипника задних ступиц, по одному на каждое заднее колесо.
Основной способ определения неисправности важной детали ступицы на ВАЗ-2107 – это провести следующие манипуляции:
- приподнять заднюю часть автомобиля на домкрате;
- покачать внешнюю часть колеса в разные стороны;
- если возникает стук и колесо болтается, то требуется замена заднего ступичного подшипника ВАЗ-2107.
Если во время движения на поворотах машину ведет и при этом появляется скрип, то это также говорит о необходимости проведения ремонтных работ. Чтобы провести замену подшипника ступицы, потребуется следующий инструмент:
- домкрат;
- гаечные ключи и отвертки;
- зубило и молоток;
- съемник;
- смазка марки «Литол».
Убедившись в наличие полного перечня инструментов и материалов для проведения работ, можно приступать к замене.
Замена вышедшего из строя изделия
Начинать замену изделия необходимо с отпускания колесных болтов. Делать это необходимо еще до того, как задняя часть автомобиля будет поддомкрачена. При этом не забывайте установить упоры под передние колеса.
- Устанавливается домкрат, после поддомкрачивается та задняя сторона авто, где требуется заменить подшипник. Когда машина будет поднята, можно установить страховочный пень на случай, если соскочит домкрат.
- Снимается колесо, а затем барабан. Следует помнить, что ставить автомобиль на ручной тормоз нельзя, иначе извлечь барабан не получится. Для снятия барабана необходимо вывинтить две шпильки и вставить их в технологические отверстия. При затягивании шпилек осуществляется выдвигание барабана, после чего его можно демонтировать.
- При помощи отвертки путем поддевания необходимо снять стальной колпак или защитный чехол. Отвинчиваются 4 гайки крепления полуоси.
- Используем специальный съемник, при помощи которого извлекается ступица с цапфы ведущего моста. Если съемника нет, тогда можно воспользоваться обычной цепью или тросом, прикрепив ее к полуоси.
-
С полуоси необходимо извлечь изношенный подшипник, воспользовавшись съемником или болгаркой. Чтобы извлечь подшипник с помощью болгарки, необходимо разрезать наружную обойму с двух сторон.
Делаем пропил, чтобы снять старую деталь
- Перед запрессовыванием нового изделия необходимо тщательно смазать посадочное место на полуоси и в ступице.Запрессовку подшипника осуществлять необходимо при помощи запорной втулки.
- Втулку необходимо разогреть при помощи паяльной лампы, после чего надеть на полуось и остудить водой.
Дальнейшие действия выполняются в порядке обратном снятию
При этом важно не забыть, что при замене подшипника следует обязательно заменить и уплотнительные сальники
Нельзя допускать перекоса подшипника, что может привести к выходу его из строя в первый же день эксплуатации.Если правильно и аккуратно эксплуатировать автомобиль, то о замене подшипника можно позабыть на 2-5 лет. Также можете почитать о замене подшипника ступицы переднего колеса.
Самостоятельная замена сальника редуктора ваз 2106
Манжета редуктора заднего моста (сальник)
Для того чтобы автомобиль служил долго и не подвёл вас в самый неподходящий момент, не стоит ждать, когда он выйдет из строя. Время от времени нужно проводить визуальный осмотр, который сразу выявит наличие течи любых жидкостей, в том числе и масла.В данной статье мы расскажем о неполадках, приводящих к протечке масла в редукторе заднего моста ВАЗ-2106 и способе их устранения своими руками.
Выявление причины протечки масла
Осмотр заднего моста,на предмет определения его технического состояния, производится при установке автомобиля на подъёмник, эстакаду или смотровую яму. Для устранения течи нужно, прежде всего, установить её причину.Иногда достаточно всего лишь лучше затянуть болты крепления или заменить шайбы под их головками на более мягкие варианты (например, медные). Вместо шайбы, на резьбовом соединении можно использовать герметик в виде геля или нити.
Герметики для резьбовых соединений
Причиной течи масла могут быть и недостаточно затянутые пробки наливного и сливного отверстия
Если с пробками всё в порядке, первое, на что нужно обратить внимание – это узел соединения редуктора с картером.Если герметичность соединения нарушена, из-под фланца редуктора будет сочиться масло.Скорее всего, потребуется замена сальника редуктора заднего моста: ВАЗ-2106 в этом плане не отличается от других моделей ВАЗ, называемых «классикой». Как это сделать, мы расскажем чуть позже
Редуктор заднего моста ВАЗ 2106
Если манжета на редукторе масло не пропускает, следующей причиной может быть сальник полуоси. Вообще, любой протекающий сальник подлежит замене, никакой другой ремонт здесь не поможет.Тем более что низкая цена этой детали позволяет сделать это без проблем.Есть ещё одно место, где наиболее часто может случиться протечка – это сапун. Он расположен в верхней части картера, справа.При наличии свежих капель масла, сапун нужно очистить и проверить, насколько свободно двигается его крышка. Если с ней все в порядке, дело опять же в резиновой манжете, которую придётся менять.Какова бы ни была причина протечки, она способствует понижению уровня масла, который после устранения неполадок необходимо проверить и восстановить. Стоит заметить, что повышенный уровень масла тоже может быть причиной его вытекания.
Меняем манжету редуктора
Итак, вы пришли к выводу, что необходима замена сальника заднего редуктора на ВАЗ 2106. Чтобы приступить к работе, нужен инструмент и небольшая пошаговая инструкция.Вам понадобятся:
- отвёртка;
- рожковые ключи на 13 и на 24;
- монтировка;
- штангенциркуль;
- динамометрический ключ с динамометром;
- прочный шнур.
Необходимый набор инструментов для замены манжеты
Итак:
- Сначала, отвернув пробку сливного отверстия и подставив любую ёмкость, нужно будет слить масло из картера. После процедуры не забудьте завернуть обратно пробку.
- Чтобы вынуть две полуоси, придётся снять задние колёса. Затем, зафиксировав монтировкой карданный вал, отвинчиваете четыре болта и освобождаете его от фланца шестерни, а отвёрткой отсоединяете передачу.
Снятие полуоси и кардана
Следующим действием будет проверка момента сопротивления. На фланец ведущей шестерни в несколько оборотов наматываете шнур. Постепенно сматывая его, проверяете динамометром значение и запоминаете, или записываете его.
Проверка момента сопротивления и снятие гайки фланца шестерни
https://youtube.com/watch?v=_MHYhEGwT84
Далее нужно снять фланец ведущей шестерни. Отвернуть гайку его крепления не так-то просто, нужен специальный ключ.Его вполне можно изготовить самостоятельно,взяв небольшой обрезок трубы, и два болта с гайками. На фото выше видно, как им пользоваться в данном случае.Сам ключ выглядит так:
Самодельный ключ для снятия фланца
- Нужен этот ключ для того чтобы не дать проворачиваться фланцу в момент отвинчивания гайки. Сняв плоскую шайбу и сам фланец, в горловине картера вы увидите уплотнительную манжету, которую и нужно заменить.
- Поддев отвёрткой, извлеките отработанный сальник. Перед тем, как поставить туда новый, обработайте его смазкой «Литол» снаружи и, постукивая молотком по бортику манжеты, посадите её в горловину, на глубину 2 мм от её торца.
- Замените масло в редукторе.
Установка нового сальника
Если вам не совсем понятно, как производится замена сальника редуктора на ВАЗ 2106, видео поможет до конца разобраться в этом вопросе.
Надеемся, что у вас всё получилось и теперь остаётся только смонтировать снятые детали в обратном порядке. Закручивая гайку фланца динамометрическим ключом, контролируйте момент затяжки гайки.Он должен быть в пределах 12–16 кгс/м, чуть больше, того значения момента сопротивления ведущей шестерни, которое вы записали.
Причины неисправности
Любой сальник сам по себе является расходным материалом. Любые сальники рано или поздно изнашиваются и начинают терять свои уплотнительные свойства. Причиной этого чаще всего является элементарный физический износ. Однако течь сальника также может быть вызвана и агрессивным составом трансмиссионного масла, например, при использовании несертифицированного или низкокачественного масла. Также течь может быть вызвана плохим качеством, браком самого сальника или его уплотнительной набивки.
Износ сальника проявляется образованием течи в месте крепления редуктора к карданному валу. Если течь проявляется выступающими каплями масла в месте крепления, то сальник необходимо менять. Нередко приходится не только обходиться заменой сальника, но и ремонтировать сам редуктор. Это вызвано тем, что течь масла может быть и признаком изгиба или поломки шестерен.
Если место крепления всего лишь покрыто тонкой масляной пленкой, то с заменой сальника пока что можно не торопиться. Однако придется следить за его состоянием и возможными течами.
Как заменить ступичный подшипник на ВАЗ 2106, 2107?
Мы определили, что неисправен именно ступичный подшипник, купили новый и готовим инструменты для работы:
- Молоток
- Пассатижи
- Набор торцевых ключей
- Отвёртка ударная (по которой можно бить и она не сломается)
- Оправка для запрессовки новых обойм подшипников
- Головка на 27 с большим воротком (для ступичной гайки)
Снятие ступичного подшипника.
В первую очередь снимаем колпачёк, закрывающий ступичную гайку. Далее выравниваем завальцованые края ступичной гайки и откручиваем её.
ВНИМАНИЕ: у правого колеса резьба ступичной гайки обратная!!!
Вывешиваем колесо и откручиваем тормозной суппорт.
Можно снять ступицу вместе с тормозным диском.
Вытаскиваем кольцо разделяющее сепораторы.
Достаём внутренний и внешний сепараторы и выбиваем их обоймы.
Прочищаем ступицу от старой смазки и грязи.
Установка нового ступичного подшипника.
Установка происходит в обратном снятию порядке.
Аккуратно через оправку (старую обойму на крайний случай), запрессовываем новые обоймы, предварительно смазав их стенки моторным маслом или литолом.
Устанавливаем разделительное кольцо.
Обильно смазываем внутренний сепаратор литолом, ставим его на место и закрываем сальником. Заполняем чуть меньше, чем на половину ступицу литолом и ставим её на поворотный кулак.
Смазываем внешний сепаратор и ставим его на место.
Теперь закручиваем ступичную гайку, но не до конца. Ставим тормозной суппорт, прикручиваем колесо.
Когда все старые запчасти поменяли на новые, нужно отрегулировать
Полуоси ВАЗ 2107
Снятие и установка
Снимите колесо и тормозной барабан.
Отвернув гайки крепления щита тормоза к балке моста, съемником 67.7801.9516, придерживая тормозной щит, извлеките полуось вместе с маслоотражателем, пластиной крепления подшипника и запорным кольцом подшипника.
При необходимости замены выньте сальник из фланца балки.
Установку полуоси проводите в последовательности, обратной снятию, соблюдая осторожность, чтобы не повредить рабочую кромку сальника. Перед установкой тормозного барабана смажьте посадочный поясок полуоси графитовой смазкой или смазкой ЛСЦ-15
После установки проверьте работу полуосей в дорожных условиях
После установки проверьте работу полуосей в дорожных условиях.
Проверка технического состояния
Проверьте техническое состояние деталей, входящих в комплект полуоси, и удостоверьтесь в том, что:
— шарикоподшипник не изношен и не поврежден; если осевой зазор в нем превышает 0,7 мм, замените подшипник;
— запорное кольцо и подшипник не получили никакого смещения относительно первоначальной посадки; если внутреннее кольцо подшипника проворачивается относительно посадочного пояска полуоси, запорное кольцо замените;
— пластина крепления подшипника и маслоотражатель не имеют повреждений;
— полуось не деформирована и посадочные поверхности не повреждены; биение полуоси, замеренное в центрах на шейке под сальник, не должно превышать 0,08 мм. Перед установкой в центры тщательно очистите от грязи и ржавчины центровочные отверстия на полуоси.
Если обнаруживается износ или повреждение деталей, установленных на полуоси, замените их новыми с соблюдением нижеприведенных правил и с использованием специальных приспособлений. Незначительный изгиб стержня полуоси устраняйте правкой. После правки стержня полуоси биение торца фланца, замеренное в центрах, не должно превышать 0,05 мм. Если биение торца фланца свыше указанного, но не более 0,08 мм, то допускается его проточка для устранения торцевого биения. Уменьшение толщины фланца за счет его проточки допускается не более чем на 0,2 мм.
Снятие запорного кольца
Снимать и устанавливать запорное кольцо подшипника полуоси необходимо только при помощи гидравлического пресса.
Полукольцами приспособления А.74108/R охватите подшипник и установите полуось вертикально так, чтобы полукольца опирались на упорное кольцо.
|
|
Рис. 4–59. Выпрессовка запорного кольца подшипника полуоси с помощью приспособления А.74108/R: 1 — приспособление А.74108/R; 2 – полуось |
Поставьте под пресс полуось (
|
Рис. 4–60. Запрессовка запорного кольца подшипника полуоси: 1 — оправка А.74107/2R; 2 — запорное кольцо подшипника; 3 — пластина крепления подшипника и маслоотражатель в сборе с прокладкой; 4 — опорное кольцо А.74107/1R; 5 — полуось; 6 — подшипник; 7 — обойма А.74107/4R |
Поставьте вертикально полуось, опирая ее фланцем на кольцо 4 (
|
Рис. 4–61. Поверка усилия, с которым выпрессовывается запорное кольцо подшипника полуоси, с помощью приспособления А.95601/R и динамометрического ключа: 1 — индикатор; 2 — полуось; 3 — приспо-собление А.95601/R; 4 — динамометрический ключ; 5 — шарикоподшипник; 6 – запорное кольцо подшипника |
Выполнив напрессовку, убедитесь, что кольцо не смещается под осевой нагрузкой 19600 Н (2000 кгс). Для этой цели полуось в сборе установите на приспособление А.95601/R (
|
Рис. 4–62. Замер осевого люфта полуоси со снятым колесом и тормозным барабаном: 1 — индикатор; 2 — приспособление 02.7834.9504 |
— приверните к полуоси приспособление 02.7834.9504 (рис. 4–62);
— пропустите через одно из двух больших отверстий полуоси удлинитель ножки индикатора 1 до упора в щит тормоза или в маслоотражатель и закрепите индикатор;
— произведите замер индикатором, прикладывая к фланцу полуоси усилие около 49 Н (5 кгс) в обоих направлениях вдоль оси заднего моста. Свободный ход не должен превышать 0,7 мм.
Замер свободного хода полуоси без снятия колеса и тормозного барабана производите, как описано выше, с учетом следующих особенностей:
— приспособление 02.7834.9504 закрепите, используя одно из отверстий под болты крепления колеса;
— ножку удлинителя индикатора 1 пропустите через другое отверстие под болт крепления колеса;
— усилие, прикладываемое к колесу вдоль оси заднего моста, должно быть около 98 Н (10 кгс), свободный ход полуоси до 0,7 мм.
Видео про «Полуоси» для ВАЗ 2107
Замена задней полуоси на ВАЗ 2101, 2103, 2104, 2105, 2106 и 2107
Замена подшипника и сальника полуоси ВАЗ классика
Полуось, обзор поломок и неисправностей.
Диагностика
Следует отметить, что проблему довольно просто выявить. Прежде всего, при движении начинается усиленный вой, исходящий от задней оси
Если вы не обращаете внимание на этот момент, то через некоторое время могут начаться скрежет и потрескивание. По мере увеличения скорости звук значительно увеличивается. Есть довольно сильная обратная реакция
Вы можете определить это, протаранив и покачав колесо. Рекомендуется проверить оба колеса. Ведь определить на слух 1 колесо воет или 2, очень проблематично. В некоторых случаях шарики могут выпасть из подшипника. Наиболее серьезной проблемой может быть заклинивание колеса. Это происходит, когда подшипник полностью разрушен. Если это произойдет во время вождения, может произойти авария. Внимательно следите за состоянием подшипников в полуосях
Есть довольно сильная обратная реакция. Вы можете определить это, протаранив и покачав колесо. Рекомендуется проверить оба колеса. Ведь определить на слух 1 колесо воет или 2, очень проблематично. В некоторых случаях шарики могут выпасть из подшипника. Наиболее серьезной проблемой может быть заклинивание колеса. Это происходит, когда подшипник полностью разрушен. Если это произойдет во время вождения, может произойти авария. Внимательно следите за состоянием подшипников в полуосях.
Замена сальника полуоси
Не стоит думать, что это все
Теперь оставим полуось и обратим внимание, не течет ли сальник полуоси. Рассмотрим худший вариант и представим, что это так
В таком случае воспользуемся съемником для сальников, либо подручными средствами. Теперь приставим новый сальник и легкими ударами через брусок по всему периметру аккуратно посадим его на свое место. Категорически не допускается перекашивание внешнего кольца, поскольку это приведет к неплотному прилеганию маслосъемной манжеты к полуоси и, как следствие, повторной утечке масла
. Рассмотрим худший вариант и представим, что это так. В таком случае воспользуемся съемником для сальников, либо подручными средствами. Теперь приставим новый сальник и легкими ударами через брусок по всему периметру аккуратно посадим его на свое место. Категорически не допускается перекашивание внешнего кольца, поскольку это приведет к неплотному прилеганию маслосъемной манжеты к полуоси и, как следствие, повторной утечке масла.
Ну вот, теперь можно устанавливать и саму полуось
При установке стоит обратить внимание на положение шляпок крепежных болтов, поскольку они имеют специфическую форму. Кроме того, не нужно забивать полуось тяжелыми предметами: такие действия могут повредить шлицы в редукторе
Если она не становится на место, просто нужно поймать нужное положение. Ну вот, все детали на месте и теперь можно завершать сборку.
Что такое полуоси Ваз 2107, и как их заменить
В заднеприводных автомобилях, к которым, собственно, относится «семёрка», задние колёса являются ведущими. Именно они, вращаясь, заставляют машину двигаться. Вращающий момент к ним передаётся от коробки переключения передач через приводной (карданный) вал, редуктор и полуоси. Полуосей всего две: по одной на каждое заднее колесо.
Их роль заключается в том, чтобы передать крутящий момент от соответствующей шестерни редуктора к колёсному диску.
Каждая из полуосей установлена в соответствующем (левом или правом) кожухе заднего моста. Маслоотражатель с прокладкой и сальником служат для предотвращения вытекания смазки из кожуха. Подшипник предназначен для обеспечения равномерного вращения полуоси и распределения ударных нагрузок, поступающих от колеса к заднему мосту автомобиля.

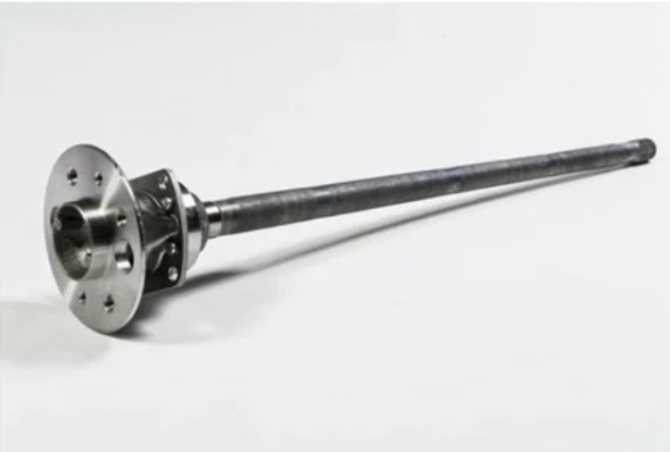

Конструкция полуоси
Полуось — это цельнометаллический вал, изготовленный из стали. На одном его конце находится фланец для крепления диска колеса, а на другом имеются шлицы для зацепления с шестерней редуктора. Если рассматривать полуось в сборе, то кроме вала в её конструкцию также входят:
- стопорное кольцо;
- сальник (манжета);
- подшипник.
Полуось ВАЗ 2107 подлежит замене в следующих случаях:
- Полуоси меняются в том случае, если повредилась резьба на ней (см. фото справа): болты, которые крепят колесо, не могут затянуться, прокручиваются. Другим концом полуось вставляется в редуктор заднего моста (см. фото слева), на другом конце есть шлицы (они указаны стрелкой), если они слижутся, то полуось вообще перестанет вращаться, так как не будет входить в зацепление с шестерёнками. Тогда одно колесо будет стоять на месте, а другое – крутиться.
- Есть ещё один случай, при котором полуось подлежит замене, – это износ подшипника или слезание стопорного кольца. Если кольцо слезло со своего посадочного места, то у заднего колеса будет люфт (при по раскачивании легко понять, есть этот люфт или нет). Если проблема с подшипником, то появится шум у одного из задних колес (люфт тоже может присутствовать).
Диагностика полуоси
Когда полуось будет снята, нужно проверить, нуждается ли она в замене.
Первым делом проверяется резьба и шлицевая часть на полуоси. Если резьба не разбита, а шлицевая часть цела вся, переходите к подшипнику и к стопорному кольцу. Сначала подшипник: он должен сидеть хорошо, возьмитесь за него рукой и поперемещайте влево и вправо, двигаться он не должен (допустим осевой зазор 0,7 мм). Дальше прокрутите подшипник: верхняя часть его должна будет крутиться, средняя же стоять чётко на валу и не двигаться. В противном случае подшипник неисправен и требует замены.
Теперь стопорное кольцо, благодаря ему подшипник держится на своём посадочном месте и не съезжает (если подшипник съедет, то полуось просто вылетит из редуктора), других функций стопорное кольцо не выполняет. Понять на глаз, что стопорное кольцо съехало, можно, пошатав подшипник, как мы уже рассказывали ранее, можно определить стопроцентно, чётко ли сидит стопорное кольцо. Иногда случается так, что полуось трескается или же изгибается в каком-то месте (чаще в средней части), в данном случае полуось полностью подлежит замене!
Снятие полуоси
Чтобы демонтировать полуось, следует:
Поставить автомобиль на ровной поверхности, установить упоры под передние колёса.
Баллонным ключом отвернуть колёсные болты.
Поднять кузов машины домкратом.
Выкрутить колёсные болты, снять колесо.
Используя ключ на 8 выкрутить направляющие шпильки барабана.
Демонтировать барабан
В случае если он не сходит с колодок, осторожно сбить его, используя проставку и молоток. Если барабан не поддается, его нужно сбить при помощи молотка и проставки
При помощи ключа на 17 (лучше торцевого) открутить гайки (4 шт) крепления полуоси. Они расположены за фланцем, но получить доступ к ним можно через специально предусмотренные отверстия, прокручивая полуось.
Они расположены за фланцем, но получить доступ к ним можно через специально предусмотренные отверстия, прокручивая полуось.
Как снять сломанную полуось
При переломе полуоси, демонтировать её обычным способом не получится. Но есть и другие методы. Если вал сломался непосредственно перед фланцем и его обломанный конец торчит из кожуха моста, к нему можно приварить отрезок арматуры, а потом уже с его помощью вытаскивать остаток полуоси.
Если же полуось сломалась внутри кожуха, можно попробовать его выбить куском арматуры, вставленным с обратной стороны моста, предварительно сняв противоположную полуось. В крайнем случае, чтобы извлечь обломок вала, придётся разбирать редуктор.
