Что можно использовать вместо транспортерной ленты

Установка ленты и роликов

1. Подготовьте рабочую область, обеспечив безопасное место для работы с ленточным конвейером.

2. Разместите пути ленточного конвейера по требованиям проекта и в соответствии с инструкцией производителя.

3. Установите ленту на ролики. При необходимости, примените специальные клипсы или фиксирующие элементы для гарантированного крепления ленты на роликах. Убедитесь, что лента натянута равномерно и не смещается со своего положения.

4. Проверьте, что открытые грани ленты ориентированы в правильном направлении для непосредственной загрузки или выгрузки грузов.

5. Установите ролики поддержки. Рассчитайте правильное количество и расположение роликов, чтобы обеспечить оптимальную стабильность и поддержку конвейерной ленты.

6. Закрепите ролики поддержки на соответствующих опорах или кадках.

7. Проверьте каждый ролик на правильное выравнивание и соблюдение горизонтальной плоскости. При необходимости, отрегулируйте положение роликов.

8. Осмотрите и проконтролируйте все соединительные элементы и крепежные болты. Убедитесь, что они надежно закреплены и не представляют угрозу для безопасной работы ленточного конвейера.

9. Проведите тестовый запуск ленточного конвейера с пустым ходом, чтобы убедиться в правильной установке ленты и роликов, а также отсутствии каких-либо проблем или неполадок в работе.

10. В случае обнаружения каких-либо проблем или неисправностей, незамедлительно исправьте их или проконсультируйтесь с профессионалами для их устранения.

Не забывайте, что установка ленты и роликов является одним из ключевых этапов сборки ленточного конвейера, и от правильности и надежности выполнения этого шага зависит безопасная и эффективная работа всей системы.

Сборка основной конструкции

Перед сборкой основной конструкции ленточного конвейера, необходимо убедиться в наличии всех необходимых деталей и инструментов. Основная конструкция включает в себя раму, стойки, опорные ролики, ремень и систему натяжения.

Шаг 1. Разместите раму на нужной площадке и соберите ее в соответствии с инструкцией производителя. При необходимости используйте инструменты для крепления.

Шаг 2. Установите стойки на раму. Расположение стоек должно быть равномерным и обеспечивать устойчивость конвейера. Закрепите стойки на раме с помощью болтов и гаек.

Шаг 3. Установите опорные ролики на стойки. Опорные ролики должны быть размещены на равном расстоянии друг от друга. Закрепите их на стойках с помощью специальных крепежных элементов.

Шаг 4. Протяните ремень через опорные ролики. Убедитесь, что ремень находится на нужной высоте и не имеет излишнего натяжения. При необходимости воспользуйтесь системой натяжения ремня.

Шаг 5. Проверьте работу конвейера. Убедитесь, что ремень правильно перемещается по всей длине конвейера и не застопоривается. При необходимости проведите дополнительную настройку и регулировку конструкции.

После окончания сборки основной конструкции можно приступать к установке дополнительных элементов, таких как ограждения, датчики и системы автоматического управления.

Как сделать транспортерную ленту

Транспортерные ленты представляют собой специальный материал, который движется по определенной траектории. Они предназначаются для перемещения определенных видов товаров и могут быть нескольких видов.

Современная транспортерная лента в Украине это уникальная возможность оптимизировать производство. Использование таких механизмов является очень практичным и применяется многими предприятиями.

Способы изготовления

Транспортерные ленты представляют собой специальные элементы из резины или металла, которые двигаются по замкнутому кругу. С их помощью осуществляется процесс подачи деталей на различных предприятиях, откачка гноя на фермах и много других процедур.

Сделать самостоятельно такую ленту практически не возможно, так как требуется специальные механизмы. Одни из вариантов изготовления является использование подручных материалов, таких как линолеум.

Процесс монтажа транспортера из такой продукции можно разбить на несколько этапов:

1. Сначала производится формирование каркаса. Для этого предусматривают крепление специальных транспортных роликов, по которым и будет перемещаться лента. Для практичности изготавливать их можно как с металлических, так и с пластиковых труб, с последующим покрытием резиной или другим мягким материалом.2. После этого производится крепление ленты на станок. Для этого вырезается лист из линолеума необходимой длины и ширины, а затем одевается на ролики. По завершению два противоположных конца соединяются в одно.

Процесс сборки ленты

Рассмотрим, как собрать транспортерную ленту из стандартных модулей. Данная процедура состоит из нескольких этапов:

1. Сначала все элементы раскладывают на ровной поверхности.2. Затем производится монтаж конструкции на транспортер.3. Фиксация ленты производится, как на механизме, так и предварительно. Существует несколько методов соединения такой ленты. Среди них следует выделить склеивание или вулканизацию, а также механический способ (с помощью специальных скоб и т.д.).

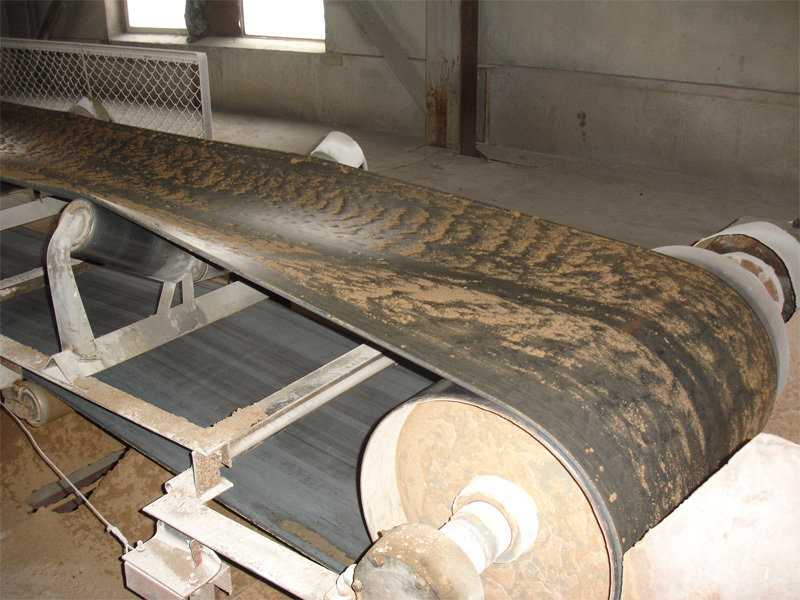

После того, как лента оделась на станок, производится ее натягивание к определенному значению и проверка на работоспособность. Сегодня существует несколько видов таких изделий, которые отличаются не только прочностью, но и сферой использования. Подбирать ее следует очень внимательно, учитывая возможные нагрузки и тип рабочего процесса.

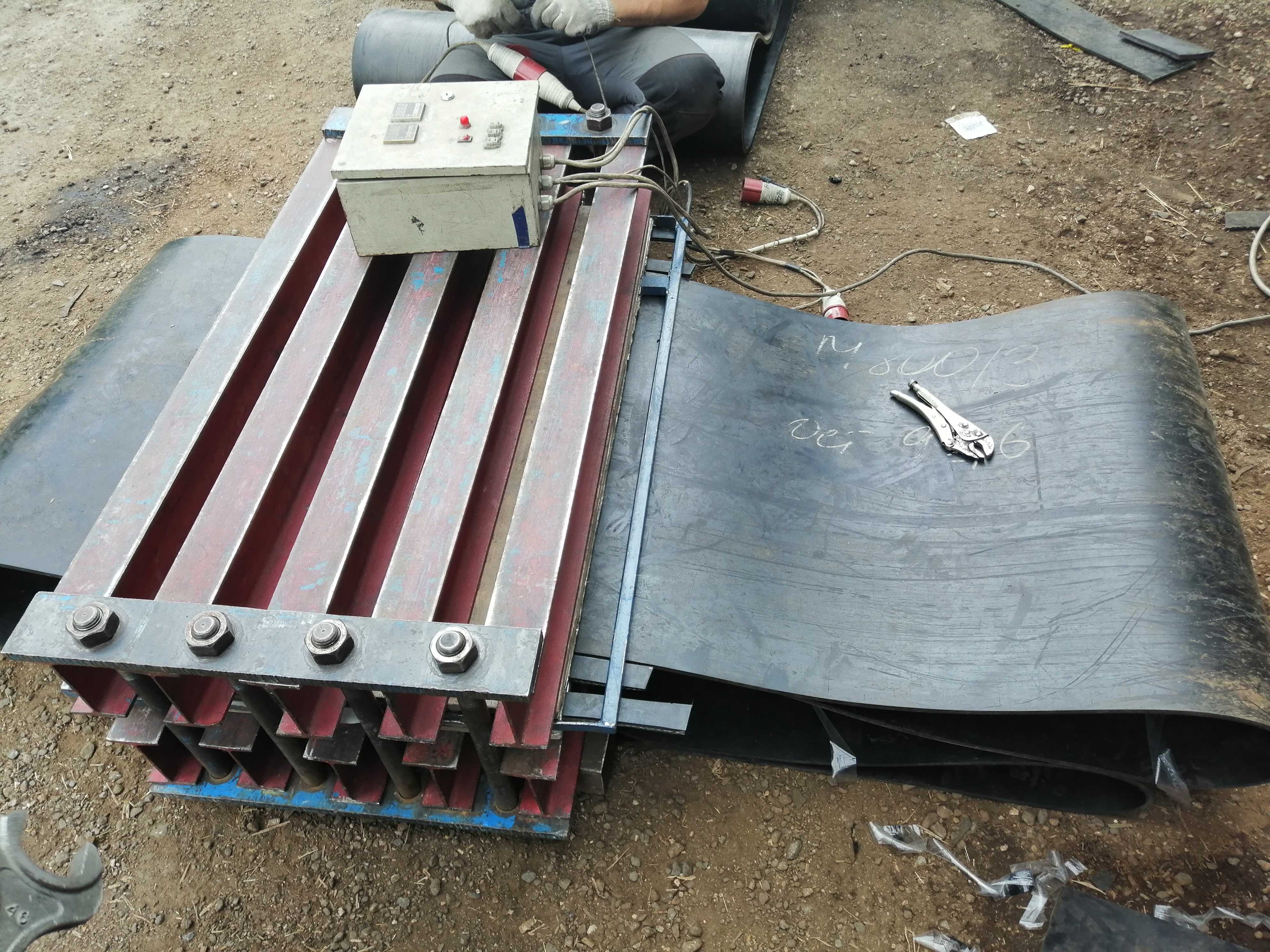

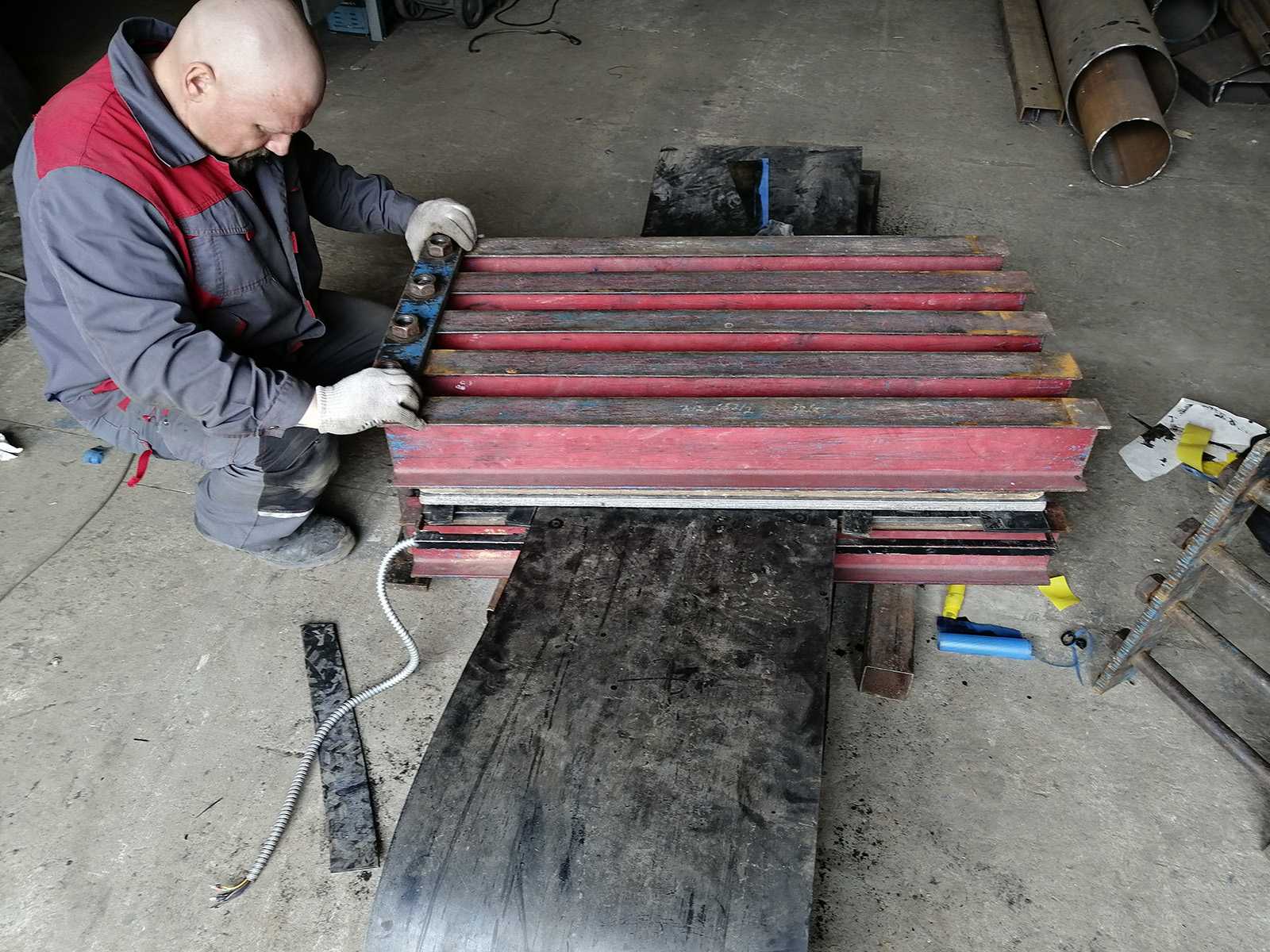

Как выполняется стыковка транспортерной (конвейерной) ленты смотрим в видео:

Для каких случаев пригодится ленточный конвейер своими руками

Любое хозяйство или производство, технологический цикл которого подразумевает перемещение сыпучих грузов на расстояние, необходимо обеспечить ленточным транспортером. Подобное устройство недорого обходится с точки зрения материальных вложений, но при этом увеличивает производительность труда при работе со стройматериалами – щебнем, песком, цементом, продуктами – сахаром, солью, крупами, сельхозпродуктами, подлежащими первичной и вторичной переработке, – зерновыми, бобовыми, комбикормами. Если на крупных производствах востребованы мощные установки заводского производства, то в личном хозяйстве вполне можно обойтись ленточным конвейером, изготовленным собственными руками и под конкретные параметры и продукты.

С чего начать работу над транспортером

Ленточный транспортер только тогда будет эффективно и безупречно работать, когда его создатели примут в расчет следующие параметры и условия:

тип груза, размер и сыпучесть которого определяют ширину ленты и необходимость ее оснащения бортиками;
расстояние между объектами загрузки и разгрузки, которое определяет длину ленты;
способ загрузки сыпучих материалов на ленту;
скорость перемещения грузов для обеспечения эффективной обработки или перевалки материалов;
вариант крепления к редуктору.

Все эти условия станут решающими при разработке конструкции и выборе материалов для ленточного транспортера.

Из каких основных частей состоит ленточный конвейер

Как только определены основные рабочие условия, следует приступить к подбору компонентов будущего конвейера. В состав транспортера входят:

электрический привод, который должен быть 3-фазным;
барабан привода, который вращается двигателем и тем самым приводит в движение ленту транспортера. В зависимости от вида груза и скорости движения, а также способа загрузки лента может быть плоской, а может быть с бортиками, предотвращающими выпадение материалов при транспортировке;
барабан натяжения, отвечающий за отсутствие провисания полотна и направление движения;
роликовые опоры, которые удерживают и помогают осуществлять движение ленточного транспортера;
каркас, изготавливаемый из профилей или труб со сварными или резьбовыми соединениями и достаточной прочностью, рассчитываемой из веса перемещаемых грузов в один момент времени;
преобразователь частоты, определяющий скорость движения ленты;
транспортер, полотно которого стоит подбирать исходя из прочности материала, а потому желательно выбирать прорезиненные или синтетические ткани;
пульт управления для осуществления дистанционного включения, отключения, задания режимов работы.

Безусловно, понадобится выполнить расчеты по весовым нагрузкам, технологической скорости движения ленты, чтобы конвейер собственного производства был надежен и долговечен.

Особенности и сложности транспортеров, о которых надо знать

При всей своей конструктивной простоте ленточный конвейер своими руками может иметь ряд недостатков, о которых следует помнить для их недопущения на стадии конструирования и изготовления:

регулировка скорости. Следует учитывать технологические нагрузки, а также то, что при замедлении движения транспортерная лента будет испытывать большую силу трения, что приведет к быстрому износу полотна;
роликовые направляющие могут прогибаться при больших нагрузках и тем самым снижать скорость перемещения, потому необходимо выбирать материалы и предельно допустимую нагрузку с учетом технических параметров роликов;
для гарантии доставки грузов в том объеме, в котором они были загружены на транспортер, необходимо предусмотреть ленту с желобом или проектировать ее с бортиками;
во избежание чрезвычайного прогибания всей конструкции в целом при полной загрузке, стоит предусмотреть укрепление каркаса по оси.

Если задача по расчету, проектированию, изготовлению ленточного конвейера своими руками вам показалась слишком сложной, обращайтесь в нашу компанию за транспортёром, изготовленном в заводских условиях.

Источник

Мобильный конвейер для загрузки дров в прицеп

Список материалов:

— бензиновый мотор 3 л.с. (для карта или подобный); — профильные трубы, пластины, листовая сталь; — болты, гайки, шайбы; — небольшая ручная лебедка; — готовая лента для конвейера или материал для изготовления; — подходящие колесики; — цепная передача; — резьбовые стержни; — подшипники в корпусах.

Процесс изготовления самоделки:

Шаг первый. Валы конвейера

Первым делом изготовим валы конвейера, это ролики, на которых будет вращаться лента. В качестве основы используем круглую трубу подходящего диаметра. Торцы труб нужно заварить шайбами, их автор выточил сам на токарном станке. В центре шайб сверлится отверстия под валы, вставляем в колеса кругляк и хорошо все провариваем. В завершении автор обработал детали на токарном станке, получились два отличных ролика. Вращаться оси будут на подшипниках в корпусах.

Шаг третий. Рама и натяжительный узел

Собираем раму для конвейера, отличным материалом для таких целей являются профильные трубы, они относительно легкие и крепкие. Конструкция рамы не сложная.

На раме должен быть натяжительный узел, на который устанавливается ведомый ролик. Этот натяжительный узел представляет собой телескоп в виде кусков труб разного диаметра, одна труба заходит в другую. Фиксируется телескоп при помощи винтов и приваренных гаек. Натяжение происходит за счет резьбовых стержней и гаек, вваренных в торцы труб.

Шаг четвертый. Подъемный узел и колеса

Рама конвейера должна иметь возможность регулировки по углу, чтобы можно было грузить дрова в разные по высоте прицепы. К раме крепятся шарнирно ножки в виде буквы «V», внизу шарнирно соединенных ножек находится ось с колесами. При смыкании ножек конвейер поднимается и наоборот. Для регулировки конвейера автор приспособил небольшую ручную лебедку.

Для установки конвейера автор также сделал складные ножки из профильных труб, не забываем сделать и прицепное для транспортировки конвейера трактором или автомобилем.

Шаг пятый. Мотор

Привариваем из толстой листовой стали крепеж для двигателя, мотор автор использовал мощностью 3 лошадиные силы, такие двигатели используют для картов. Мотор оснащен центробежным сцеплением и на выходе выдает неплохой крутящий момент.

Ставим над двигателем также бензобак, чтобы бензин самотеком попадал в карбюратор. Для регулировки оборотов мотора делаем ручку, которая может фиксироваться в нужном положении. Благодаря такому управлению можно настраивать нужные обороты конвейера.

Шаг седьмой. Желоб и сборка

Делаем желоб для станка, тут подойдет оцинкованная листовая сталь или другой листовой материал. Автор выгнул желоба при помощи листогибочного станка. Полученные желоба приклеиваем к раме и скрепляем при помощи заклепочного пистолета.

После покраски всех узлов можно собрать конвейер, на него остается установить ленту. Сделать такую ленту можно самому или можно купить готовую.

Машина готова, можно отправляться в лес. Автор устанавливает конвейер в нужном месте, а в его начале ставит дробилку для палок. Запускаем мотор и устанавливаем желаемые обороты ленты. Можно дробить дрова, они отправляются прямиком в прицеп. Теперь собирать дрова стало одно удовольствие, бензопилой можно и вовсе не работать. С такими полезными машинами можно очищать целые территории от ветвей и валежника.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник

Как создать ленточный конвейер: шаг за шагом руководство и полезные советы

Если вы заинтересованы в создании ленточного конвейера, вам понадобится следовать некоторым шагам. В этом руководстве мы расскажем вам о необходимом оборудовании и предоставим полезные советы для успешной сборки вашего ленточного конвейера.

Шаг 1: Планирование и подготовка

Первым шагом при создании ленточного конвейера является планирование и подготовка. Определите, какой тип конвейера вам необходим, исходя из требований вашего производства. Учтите особенности грузов, которые вы собираетесь транспортировать, и помните о пределах веса и размеров, которые может выдержать ваш конвейер.

Также учтите доступное пространство для размещения конвейера и его компонентов

Важно убедиться, что у вас есть достаточное пространство для сборки и расширения конвейера в будущем

Шаг 2: Приобретение оборудования

Следующим шагом является приобретение необходимого оборудования для сборки ленточного конвейера. Это может включать в себя ленты, ролики, стойки, приводы, а также другие компоненты, в зависимости от ваших потребностей.

Обращайте внимание на качество и надежность оборудования, а также на специфические требования вашего производства. Консультируйтесь с профессионалами в этой области, чтобы гарантировать выбор правильного оборудования для вашего ленточного конвейера

Шаг 3: Сборка конвейера

Когда вы приобрели все необходимое оборудование, начните сборку вашего ленточного конвейера. Следуйте инструкциям производителя и используйте правильные инструменты для сборки

Обратите внимание на правильное крепление компонентов и проверьте, что все соединения надежны и безопасны

Важно также правильно настроить конвейер после сборки. Установите нужное расстояние между роликами и выровняйте ленту, чтобы обеспечить плавное движение грузов

Шаг 4: Тестирование и настройка

После сборки конвейера проведите тестирование и настройку. Запустите конвейер с нагрузкой и проверьте, что он работает корректно и эффективно. Убедитесь, что все компоненты функционируют должным образом и что конвейер соответствует требованиям вашего производства.

При необходимости внесите настройки, чтобы улучшить производительность вашего конвейера. Это может включать в себя изменение скорости движения ленты, регулировку натяжения и проверку правильности работы приводов и роликов.

Полезные советы

В процессе создания ленточного конвейера вы можете столкнуться с некоторыми сложностями. Вот несколько полезных советов, которые помогут вам:

Обратитесь к профессионалам. Если у вас возникают трудности во время сборки или настройки конвейера, не стесняйтесь обращаться за помощью к специалистам в области ленточных конвейеров. Они смогут ответить на ваши вопросы и предложить решения проблем.
Следуйте инструкциям

Важно внимательно прочитать и следовать инструкциям по сборке и настройке конвейера. Это поможет избежать ошибок и обеспечить правильную работу конвейера.
Проводите регулярное техническое обслуживание

Для сохранения долговечности и эффективности вашего ленточного конвейера регулярно проводите его техническое обслуживание. Это включает очистку, смазку и проверку компонентов.

Следуя этой пошаговой инструкции и учитывая полезные советы, вы сможете создать функциональный и эффективный ленточный конвейер для вашего производства.

Ленточный конвейер своими руками — Общий

Сделал не мало транспортеров разных типов. В том числе и ленточных.

Давай по пунктам:

0. В Т.З. отсутствует информация о назначении транспортера. Тип груза? Вес? Скорость мах/мин? Направление постоянное/реверсивное? Направление перемещения(горизонт/наклон)? Прямой/с перегибами? Стационар/подвижный? Требования по жесткости полотна? Условия эксплуатации (улица/цех/влажность/абразив и т.п.)?

В условии дефицита исходных данных, ответы обобщенные:

Сразу определитесь по компоновочному размещению приводной станции.

Вар1. Привод отдельно. Вращение на приводной барабан цепной (реже ременной передачей) Плюсы: дополнительная передача, проще центровать, компоновать.

Вар 2. Привод жестко на раме соосно приводному барабану. Передача вращения через муфту. Тип муфты по требованиям.

Вар 3. Привод (мотор-редуктор) висит на валу барабана и связан с рамой реактивной тягой. Широко используется для небольших транспортеров с постоянным движением.

Буртики лишнее. Усложняют изготовление, неэффективны. При нормально выставленных барабанах лента не гуляет. Допустимо исполнение барабанов бочкой. На крайняк, лента направляется щечками.

Чистовая обработка поверхности барабана, и шеек оси проводится после сварки. Банально но забывают.

Барабан вращается в опорах. Подшипники опор должны четко выставляться, или(что лучше) быть самоцентрирующимися. Очень удобно использовать самоцентрирующиеся в корпусах. Типа UCP (на лапах), USF (фланцевые), UST (натяжные)

У вас пропущена система натяжки. Натяжной барабан может быть цельным с осью на подшипниках, или с неподвижной осью. Релулировка левой/правой опоры раздельная. Когда функционально выходной барабан нельзя перемещать, натяжку организуют на холостой ветке ленты.

Количество и конструктив несущих(поддерживающих) роликов определяется скоростью и нагрузкой.

Могут быть на подшипниках качения, на втулках, наборные(отдельные колесики на оси). По установке зафиксированные на раме, или легко съемные, открытые/закрытые.

При небольших нагрузках, пластиковых лентах и лентах с тканевой изнанкой в место роликов могут использоваться несущие направляющие или плоская «постель». Есть и комбинированный режим постель с роликами в окнах.

Не забудьте о роликах для поддержки холостой ветки ленты.

Толщина? Черная или белая (пищевая)? Гладкая или с текстурой?

Резина или полимер. Полимерных лент очень много наименований. Они как правило тоньше при большей прочности. Значит требуют меньший диаметр барабана. В «быту» у нас все полимерные ленты именуют «Хабасит» по названию крупнейшего производителя.

И сразу прикинте как вы будете сращивать ленту в кольцо. Склейка или различные виды сшивок/замков. Что удобнее и доспустимо. Склейка способ самый громоздкий, но иногда только он. Замки (сшивки) удобнее. Вид замка зависит от ленты т диаметра барабанов.

Трубы не очень удобный сортамент. В крайнем случае профильные (квадратные).

Рамы обычно делают из специального гнутого профиля, швеллера или в виде ферм из уголка.

Между кнопкой и двигателем еще тепловуха, пускатель и д.р. электрокомпоненты.
