Ремонт и замена замка зажигания на ваз (lada) 2113/2114/2115

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

Схема выключателя зажигания

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице .

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

• Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
• Переключите вам мультиметр на омметр;
• На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
• Подключите к ним щупы мультиметра;
• Поверните ключ в положение «Зажигание»;
• На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
• Поверните ключ во второе положение — Запуск двигателя;
• Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Снятие и установка замка зажигания

Вам потребуются: зубило, молоток, отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

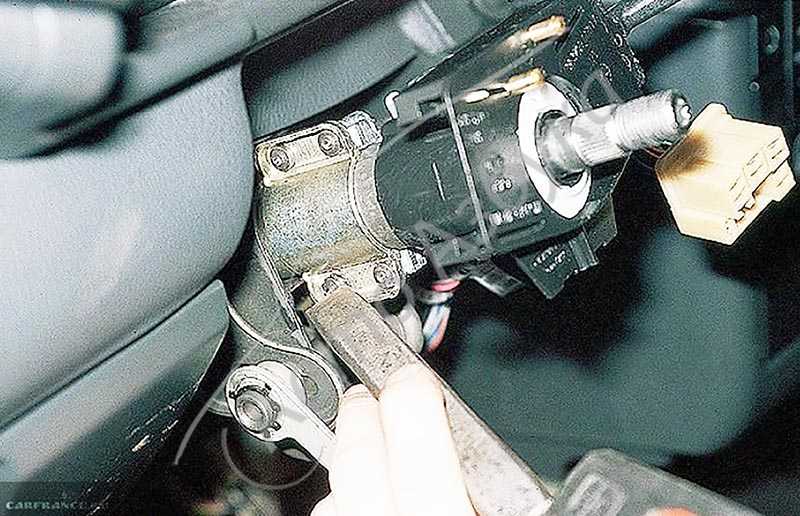

4. Ослабьте затяжку четырех болтов крепления хомута замка зажигания на рулевой колонке. Головки болтов срезные. Если они уже срезаны при установке замка, строньте болты ударами молотка через тонкое зубило.

5. Разъедините колодку жгута проводов замка зажигания.

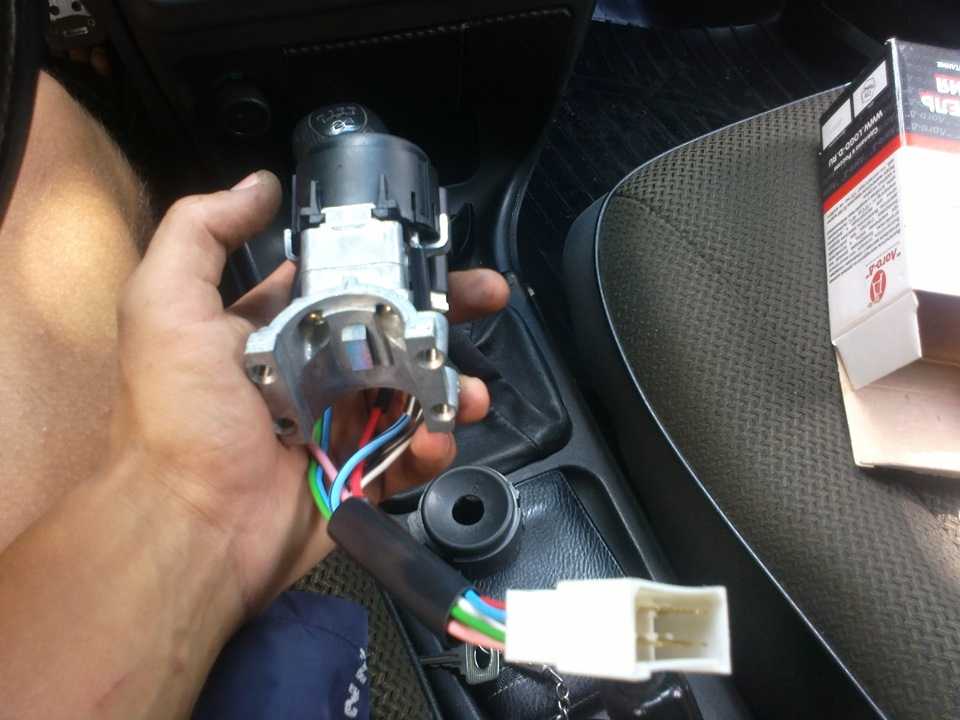

6. Окончательно выверните болты из корпуса выключателя зажигания и снимите выключатель с рулевой колонки.

7. Установите замок в порядке, обратном снятию, предварительно утопив язычок противоугонного устройства. Для этого вставьте в выключатель ключ и поверните его из положения «0».

Замок зажигания ВАЗ 2110. Проверка, замена и ремонт

Замок зажигания ВАЗ 2110. как и замки зажигания на других автомобилях, является одним из ключевых элементов в работе силового агрегата. Без этого узла водитель не сможет включить зажигание и запустить двигатель. И в том случае если возникают проблемы с замком зажигания ВАЗ 2110, вы попросту не сможете тронуться с места. Однако возникновение такой поломки не всегда влечет за собой замену сломавшейся детали.

Видео обзор замка зажигания ВАЗ 2110

Вдогонку к представленном обзору предлагаем ознакомиться с номером замка зажигания ВАЗ 2110 по каталогу ВАЗ 2110-3704005 или KZ-881, а также его в розничной сети составляет примерно $ 25

Что делать если замок зажигания ВАЗ 2110 не работает

Чтобы выявить неисправность или найти причины, по которым замок зажимания не работает необходимо снять пластиковый кожух рулевой колонки, чтобы добраться к контактным колодкам, с помощью которых выполняется его подключение к электропроводке автомобиля. После этого, необходимо омметром проверить сопротивление, на контактах устанавливая ключ в положениях 1, 2 и 3. В ходе измерения в этих положениях сопротивление на контактах должно ровняться нулю.

Таблица расположения контактов на колодке замка зажигания ВАЗ 2110

Электрическая схема замка зажигания ВАЗ 2110

Замок зажигания ВАЗ 2110. Распиновка

1. Питание +12 вольт для микровыключателя датчика вставленного ключа;
2. Питание массы (-) во время открывание двери водителя;
3. Источник +12 вольт, ток поступает на стартер (контакт 50);
4. Источник +12 вольт. Осуществляется после включения зажигания (источник для питания дополнительного оборудования часы, видеорегистратор и т.д.) (контакт 15)
5. Источник +12 вольт. При вставленном ключе на 5 контакт БСК
6. Питание +12 вольт, с помощью которого осуществляется подсветка личинки замка зажигания
7. Питание +12 вольт от аккумуляторной батареи (контакт 30);
8. Не задействован.

Как снять, установить замок зажигания ВАЗ 2110. Видео

Что делать если лопнула пружина в замке зажигания

Проблема причиной, которой является сломанная пружина в замке зажигания. проявляется во время включения стартера, ключ не возвращается с положения 3 в положение 2.

Чтобы выявить данную неисправность необходимо снять замок зажигания и выполнить его ремонт. Как это сделать смотрите в представленном видео. Самым сложным при демонтаже замка зажигания является откручивание болтов его крепления, так как их конструкция рассчитана на то, чтобы исключить быстрое снятие замка.

Как разобрать замок зажигания

Как заменит лампу подсветки

Отсоединив разъем, как показано на фото, с помощью небольших плоскогубцев вынимаем патрон с лампой и производим ее замену

Замок зажигания ВАЗ 2110. Проверка, замена и ремонт

Чтобы заменить контактную группу

Отверткой отжимаем защелки и демонтируем, а затем меняем на новую контактную группу

Замок зажигания ВАЗ 2110. Проверка, замена и ремонт

Как заменит микровыключатель датчика ключа

С помощью фигурной отвертки откручиваем три винта, вынимаем стержень, после чего отжимаем фиксатор и извлекаем микровыключатель.

Замок зажигания ВАЗ 2110. Проверка, замена и ремонт

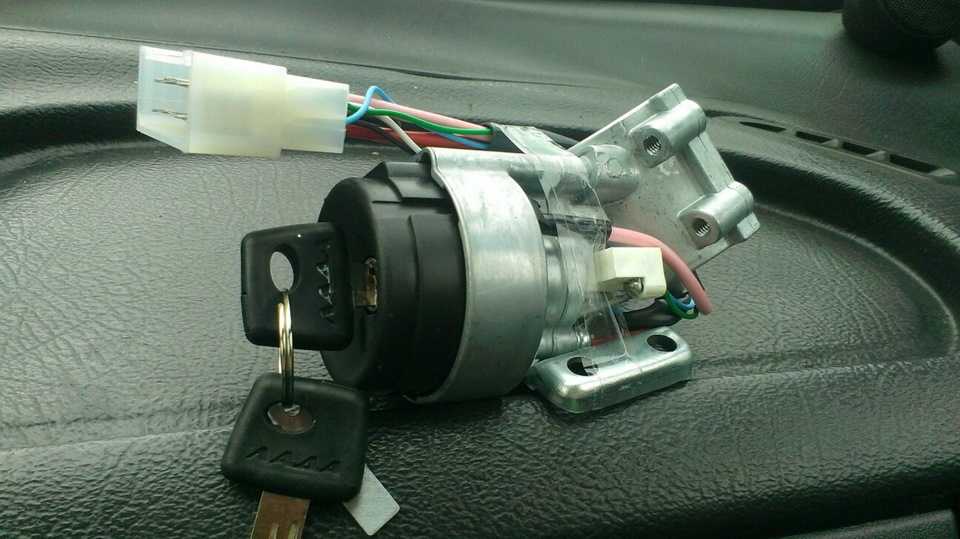

Как установить замок зажигания

В принципе установка замка зажигания выполняется в обратной последовательности, однако существует один единственный нюанс. Перед началом установки необходимо вставить ключ и установить его в первое положение. Как вы знаете, в этом положение блокировка рулевого колес а невозможна, соответственно защелка на рулевом валу, которая является блокиратором, свободно должна зайти в специальный разрез в замке зажигания. Только после этого необходимо производить установку замка. Также заранее подготовьте новые болты крепления, так как старые будет невозможно закрутить.

После установки проверьте, блокируется ли руль при вынутом ключе. Если нет произведите регулировку положения замка на рулевой колонке

Еще записи по ремонту автомобилей ВАЗ, LADA

Подготовка

На этапе подготовки вам необходимо будет собрать возле себя необходимый инструмент, который пригодится в процессе демонтажа и установки нового замка зажигания. Также вам предстоит снять рулевой кожух и подрулевые переключатели. Делать это достаточно сложно, но мы поэтапно расскажем обо всех нюансах данных подготовительных мероприятий. Так вы легко разберетесь сами, как снять замок зажигания на ВАЗ 2114.

Процесс замены

Из инструментов вам понадобится:

• Крестообразная прочная отвертка;
• Рожковый ключ на 10 миллиметров;
• Зубило;
• Молоток;
• Пассатижи или плоскогубцы;
• Новый замок зажигания в сборе;
• Винты крепления замка (4 штуки).

Теперь переходим к кожуху и переключателям. Для более удобного проведения работ, многие советуют снять подрулевые переключатели и сам руль. Демонтаж кожуха выполняется в следующей последовательности:

1. Отключите минусовой провод от аккумуляторной батареи. Требования к собственной безопасности и защиту от ударов током еще никто не отменял;
2. Открутите три винта крепления двух частей кожуха. Для этого пригодится отвертка;
3. Открутите саморез, который соединяет корпус с соединителем подрулевых переключателей;
4. Демонтируйте два самореза, что держат нижний корпус на рулевой колонке;
5. Рычаг, который фиксирует колонку по углу, ведут вниз;
6. Руль опускается также вниз;
7. Снимается далее нижний кожух;
8. Колодку питания от аварийки нужно обязательно отключить;
9. Теперь можно снимать верхний кожух;
10. Для демонтажа подрулевых переключателей действовать нужно поочередно;
11. Одновременно нажмите на оба фиксатора и тем самым извлеките с посадочных мест элементы;
12. Отсоедините их от колодки питания.
