Hh obd advanced bluetooth как подключить

Общий алгоритм диагностики автомобиля

Для диагностики потребуется автосканер, устройство отображения информации (ноутбук, смартфон) и соответствующее программное обеспечение.

Порядок проведения диагностических работ:

1. Производится подключение OBD-кабеля к диагностическому разъему автомобиля и автосканеру. На сканере при подключении должен загореться сигнальный светодиод, свидетельствующий о подаче напряжения +12 Вольт на сканер. Если вывод +12 Вольт на разъеме не подключен, диагностирование невозможно. Следует искать причину отсутствия напряжения на 16 выводе диагностического разъема. Возможной причиной может быть неисправность предохранителя. Сканер (если это не самостоятельное устройство) подключается к ноутбуку. На компьютере загружается программное обеспечение для диагностических работ.

В интерфейсной программе выбирается марка авто, двигателя, год выпуска.

Включается зажигание, ожидается окончание самодиагностических работ авто (пока моргают лампочки на приборной панели).

Производится запуск статического сканирования ошибок. В процессе диагностирования на сканере будет сигнализироваться морганием светодиодов процесс диагностики. Если этого не происходит, скорее всего, диагностика будет неуспешной.

По окончании сканирования программа выдает коды ошибок. Во многих программах они сопровождаются русифицированной расшифровкой, иногда не следует им полностью доверять.

Следует записать все коды ошибок до их удаления. Они могут удалиться, через некоторое время появиться вновь. Так часто случается в системе ABS.

Удалить (точнее потереть) ошибки. Такая опция есть во всех сканерах. После этой операции неактивные ошибки удалятся.

Выключить зажигание. Через пару минут вновь включить зажигание. Произвести запуск двигателя, дать поработать минут пять, лучше произвести контрольный заезд метров на пятьсот с обязательным произведением поворотов вправо-влево и торможением, движением задним ходом, включением световых сигналов и прочих опций для максимального опроса всех систем.

Произвести повторное сканирование. Сравнить вновь «набитые» ошибки с предыдущими. Оставшиеся ошибки будут активными, их необходимо устранять.

Заглушить авто.

Произвести повторное дешифрование ошибок с помощью специальных программ или интернета.

Включить зажигание, запустить двигатель, выполнить динамическую диагностику двигателя. Большинство сканеров позволяют в динамическом режиме (на запущенном двигателе, изменении положения педалей акселератора, тормоза, других органов управления) измерять параметры впрыска, угла зажигания и другие. Эти сведения более полно описывают работу автомобиля. Для расшифровки полученных диаграмм требуются навыки автоэлектрика и моториста.

Видео — процесс проверки автомобиля через диагностический разъем ОБД 2 с помощью Launch X431:

Беспроводный сканер «iSaddle Bluetooth» OBD-II

Прибор «iSaddle Bluetooth» — простое компактное изделие, обладающее, тем не менее, обширными возможностями применительно к OBD-II диагностике автомобилей. Помимо компактного исполнения, этот беспроводный сканер обладает характерными особенностями.

По сути, прибор допускает прямое включение на стандартный порт DLC (Dynamic Load Control) транспортного средства и бессрочное использование в таком состоянии. То есть простыми словами этот момент можно охарактеризовать как «подключил и никогда не отключай».

Такой, примерно, внешний вид имеет терминал подключения сканера OBD-II (DLC), располагаемый обычно в нижней части фронтальной контрольной панели водителя

Схемой беспроводного сканера обеспечивается стабильное беспроводное соединение. Нет необходимости использовать какие-то провода или батареи питания. Беспроводный сканер OBD-II питается непосредственно от розетки интерфейса под диагностику.

Следует отдать должное разработчикам – аппаратом поддерживается весь набор существующих протоколов OBD-II. Физически устройство представляет собой небольшой по размерам адаптер, подключаемый к служебному порту автомобиля.

Беспроводный сканер серии «iSaddle Bluetooth» взаимодействует с любым типом:

• компьютера,
• планшета,
• смартфона,

посредством соответствующего диагностического программного обеспечения. Аппарат считывает диагностические коды неполадок общего назначения и специфичные от производителя (более 3000 вариаций).

Кроме того, электронная схема беспроводного сканера позволяет:

• сбрасывать коды неисправностей и выключать MIL (индикатор «Проверить двигатель»),
• устанавливать максимальное количество ответов по тесту,
• исключать пустые ответы ECU (ускорение передачи),
• сохранять в память уникальный идентификатор,
• ставить маску CAN и функцию фильтра,
• устанавливать переменную или фиксированную длину CAN,
• отправлять CAN удалённых кадров (РТР),
• выполнять другие операции.

Беспроводный сканер «iSaddle Bluetooth» OBD-II эффективно-качественный автомобильный сканер, учитывая поддержку всех протоколов OBD-II.

Поддерживаемые транспортные средства и подключение

Электроника беспроводного сканера работает на всех без исключения автомобилях, поддерживающих стандарт OBD-II, начиная от американских машин 1996 года выпуска и продолжая автомобилями европейского производства с 2001 года (дизели с 2003/2004).

Достаточно однажды подключить сканер к терминалу DLC автомобиля и можно забыть о приборе как таковом. Сопряжённый с телефоном, сканер в любой момент выдаст результат

Для справки: конкретное транспортное средство соответствует требованиям OBD-II при наличии разъёма DLC на 16 контактов. Плюс, информационный лейбл по выбросам транспортного средства содержит соответствие стандарту OBD-II.

Беспроводным диагностическим сканером «iSaddle Bluetooth» OBD-II поддерживаются многие популярные диагностические программы. В частности, можно отметить:

1. Поддержку программного обеспечения «TORQUE» для устройств «Android».
2. Программное обеспечение «OBDscope» для устройств «Symbian».
3. Сотовый телефон системы PPC (Windows Mobile),
4. «ScanMaster» для ПК и т. д.

С помощью различных программ выполняется показ различных функций «iSaddle». Конечному пользователю доступно приобретение программного обеспечения, наиболее удобного и подходящего для работы.

Однако всё программное обеспечение – это продукт сторонних разработчиков. Рассмотрим далее, как задействовать на «iSaddle Bluetooth» OBD-II Scanner Tool популярную программу «TORQUE» на устройствах под операционной системой «Android».

Настройка и завершение процесса регистрации

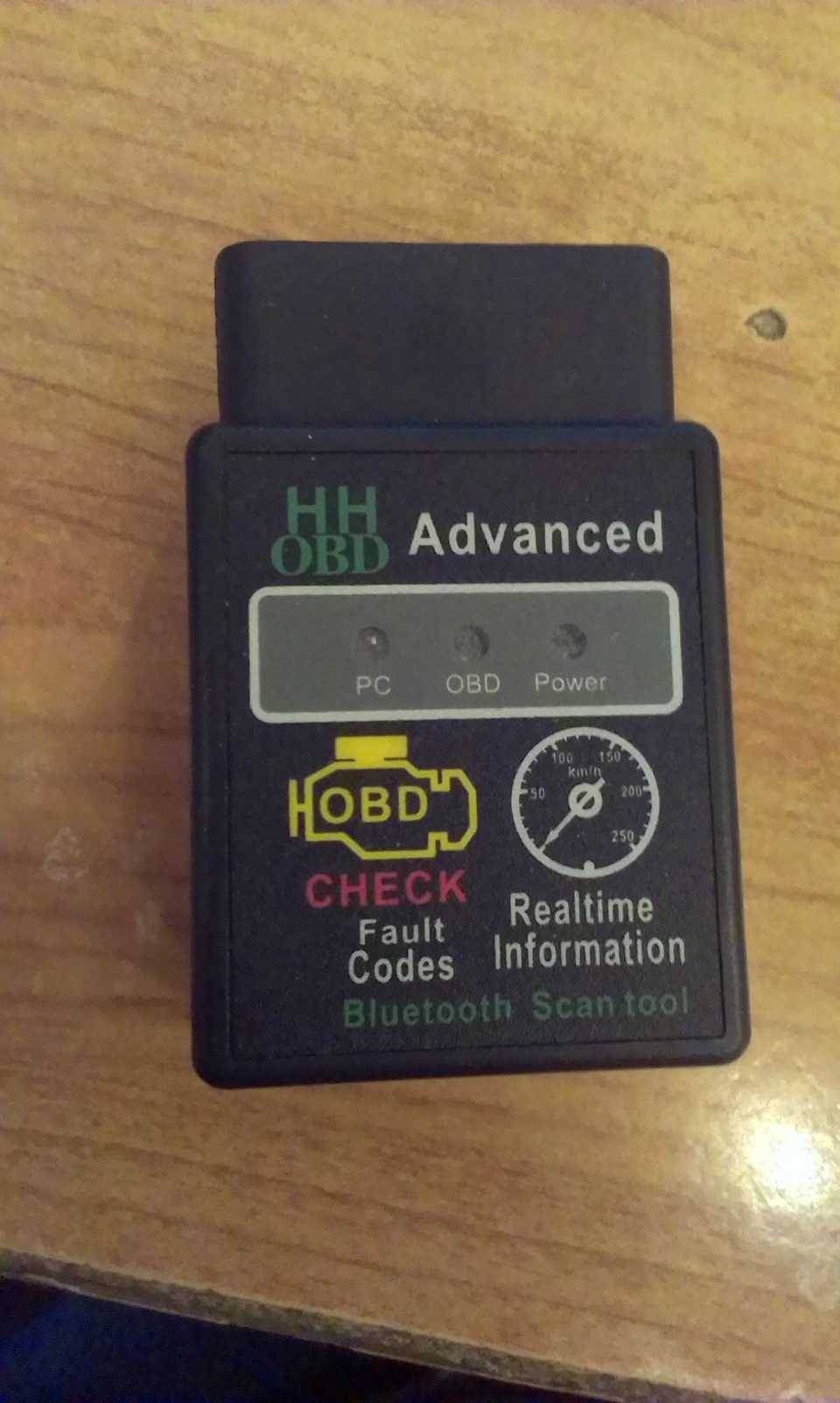

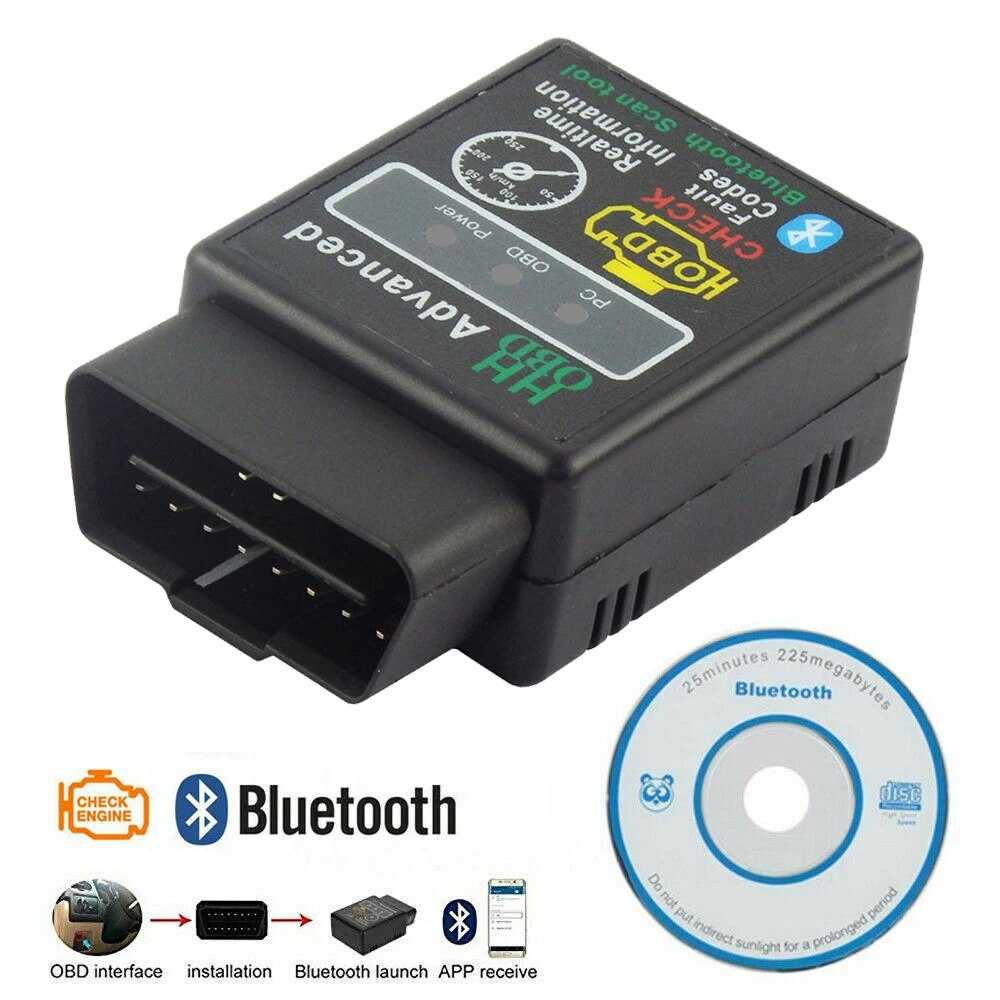

После успешной установки устройства HH OBD Advanced в ваш автомобиль, вам потребуется выполнить несколько шагов для его настройки и завершения процесса регистрации.

1. Откройте приложение

На вашем смартфоне или планшете найдите и откройте приложение «HH OBD Advanced», которое вы предварительно установили.

Зарегистрируйтесь

Перед первым использованием устройства вам потребуется пройти процесс регистрации. Нажмите на кнопку «Регистрация» или «Создать аккаунт» и следуйте указаниям приложения для создания нового аккаунта.

Войдите в аккаунт

После успешной регистрации введите свои учетные данные (электронную почту и пароль) и нажмите кнопку «Войти».

Добавьте устройство

После входа в аккаунт откройте раздел «Устройства» или аналогичный раздел в приложении. Нажмите на кнопку «Добавить устройство» и следуйте инструкциям для выполнения процесса добавления вашего HH OBD Advanced.

Установите соединение

После успешного добавления устройства, приступите к настройке соединения между вашим смартфоном и HH OBD Advanced. Следуйте указаниям приложения для выполнения данного шага.

Завершите процесс

После успешного настройки соединения, вам будет предоставлена возможность завершить процесс регистрации. Нажмите на кнопку «Завершить регистрацию» или аналогичную для завершения процесса.

Поздравляю! Теперь ваше устройство HH OBD Advanced готово к использованию. Вы можете получать информацию о состоянии вашего автомобиля и управлять им через приложение с помощью вашего смартфона или планшета.

Регистрация и вход в приложение

Для начала работы с приложением HH OBD Advanced необходимо зарегистрироваться и войти в свой аккаунт. Регистрация является обязательным шагом и в дальнейшем позволит вам получить доступ к полным возможностям приложения.

Для регистрации введите свое имя, электронную почту и создайте пароль. После заполнения всех полей нажмите кнопку «Зарегистрироваться». В случае успешной регистрации вы получите уведомление на указанную почту со ссылкой для подтверждения адреса электронной почты.

После подтверждения адреса электронной почты вы можете войти в приложение, используя свои учетные данные (электронную почту и пароль). Введите свои данные в соответствующие поля и нажмите кнопку «Войти».

Если вы забыли свой пароль, вы можете восстановить его, используя функцию «Забыли пароль?». Для этого введите свою электронную почту и следуйте инструкциям, указанным в письме, которое придет на указанный адрес.

После успешного входа в приложение вы получите доступ к всем его функциям и возможностям, включая чтение и анализ данных с помощью устройства HH OBD Advanced.

Подключение ELM 327

Специфика диагностического устройства в возможности налаживания связи со средствами передвижения, которые совместимы с ним. При этом марка ТС и протокол связи не важны. Как будет осуществляться подключение, также не имеет значения, но некоторые особенности все же присутствуют.

Версии ELM 327:

1. ELM 327 Bluetooth – совместим с компьютерами, где есть функция «Блютус». Но в основном адаптер применяют с планшетами или смартфонами, работающими под управлением ОС Android.
2. USB – этот вид появился намного раньше беспроводных сканеров, цена на них ниже. Их можно использовать с ПК или ноутбука, функционирующих на базе ОС Windows.
3. ELM327 Wi–Fi – тоже подходит для работы с ноутбука. Этой версии воспользоваться могут пользователи продукции компании Apple.

Автовладелец выбирает подходящую для себя модификацию сканера.

Подключение к Android

Чтобы подключить ЕЛМ 327 понадобиться гнездо под рулевой колодкой авто.

Внимание!

При установлении прибора на модели ВАЗ и иные ТС отечественного производства до 2006 года выпуска, то без переходника не обойтись.

Дальнейший порядок действий:

• загрузить из магазина приложений Play утилиту Torque, которая мало «весит». Данное приложение признано одним из лучших, поскольку с его помощью можно считывать неисправности системы автомобиля;
• подключить диагностический сканер к разъему;
• завести двигатель;включить Bluetooth на смартфоне или планшете;
• кликнуть на иконку «Настройки» и перейти во вкладку «Беспроводные сети Bluetooth»;
• выбрать поиск нового устройства;
• подождать отображения на дисплее перечень доступного оборудования;
• выбрать сканер и подключиться к нему. Для этой операции необходимо указать код, в основном это 0000 или 1234;
• после завершения сопряжения, нужно настроить работу. Поэтому в Torque выбрать пункт «OBD 2 настройки адаптера»;
• на последней стадии выбрать аппарат Блютус, которым выступает ELM 327.

После этих манипуляций можно начинать диагностировать работу систем ТС.

Подключение к Windows

Для подключения автодиагноста к ПК понадобится программа ScanMaster. Загрузить ее можно из сети

Внимание! Мало скачать приложение, нужно еще правильно его установить. Для этого надо найти файл «Key» либо «Keygen», а затем сгенерировать ключ доступа. Затем запустить файл установки «.exe»

Затем запустить файл установки «.exe».

Следующие действия:

1. Подключить ЕЛМ 327 к автомобильному разъему.
2. Завести двигатель.
3. В панели управления ПК найти «Устройства Bluetooth».
4. Кликнуть на «Добавить устройство», постановить галочку возле «Устройство готово к обнаружению» и «Далее».
5. Нажать.
6. Подождать завершения поиска доступного оборудования. Затем сканер подключится к компьютеру.
7. Снова нажать «Далее».
8. Появится окно, в которое ввести стандартный код: 0000, 1111, 1234 или 6789 и нажать «Далее».
9. Подождать автоматической интеграции с компьютером и выбрать «Готово».

Это и весь процесс установки программы для ELM 327.

Как подключить к iPhone или iPad

В случае, если водитель предпочитает продукты корпорации Apple, то ему потребуется модель сканера Wi–Fi, подключаемая к любому девайсу, функционирующему на базе iOS. Посредством беспроводного соединения можно получить сведения почти с любого портативного оборудования.

Этапы установки соединения:

1. Подключить ЕЛМ к разъему, установленному в авто.
2. Зайти в настройки беспроводного соединения и выбрать «CLKDevices».
3. Далее нажать на стрелку синего цвета, которая появится справа.
4. В новом окошке ввести IP–адрес 192.168..11 и маску подсети 255.255.255., которая является стандартной.Немного ниже должен быть указан порт 35000.

Это и вся процедура. Умея пользоваться диагностическим сканером, можно установить любое приложения для определения состояния авто. В его настройках понадобится прописать такие же адреса порта и IP–адреса.

Преимущества использования сканера HH OBD Advanced

• Многофункциональность: HH OBD Advanced позволяет не только считывать коды ошибок автомобиля, но и анализировать различные параметры его работы. С помощью сканера можно отслеживать данные о скорости движения, оборотах двигателя, температуре и других параметрах, что позволяет более точно определить проблему и найти ее решение.
• Удобство использования: Сканер HH OBD Advanced имеет красочный и простой в использовании дисплей, который отображает информацию ясно и четко. Интуитивно понятный интерфейс позволяет легко настроить и выполнить диагностику автомобиля без необходимости обращения к специалистам.
• Широкая совместимость: Сканер HH OBD Advanced совместим с большинством автомобилей, выпущенных после 1996 года. Это включает в себя автомобили разных марок и моделей, в том числе легковые автомобили и грузовики. Такая широкая совместимость позволяет использовать сканер для диагностики различных автомобилей без необходимости приобретения дополнительных устройств.
• Экономия времени и денег: Использование сканера HH OBD Advanced позволяет быстро и точно определить проблему автомобиля и найти ее решение. Таким образом, он позволяет существенно сократить время и затраты, которые могут быть затрачены на диагностику и ремонт автомобиля.

В итоге, использование сканера HH OBD Advanced является выгодным выбором для автовладельцев, которые хотят сэкономить время и деньги на диагностике и ремонте своего автомобиля. Он обладает многофункциональностью, удобством использования и широкой совместимостью, что делает его незаменимым инструментом для любого автолюбителя.

Установка и подключение OBD-адаптера

Для начала необходимо правильно установить и подключить OBD-адаптер к вашему автомобилю. Следуйте инструкциям ниже:

1. Найдите разъем OBD-II в вашем автомобиле. Обычно он находится под приборной панелью, рядом с рулевой колонкой. Если вы не можете найти его, обратитесь к руководству по эксплуатации вашего автомобиля.
2. Вставьте OBD-адаптер в разъем OBD-II, удостоверившись, что он входит плотно и надежно. Обычно при вставке вы должны услышать щелчок, что означает правильное подключение.
3. Если ваш OBD-адаптер имеет светодиодный индикатор, удостоверьтесь, что он запускается и мигает после подключения. Это говорит о том, что устройство готово к работе.
4. После подключения OBD-адаптера, проведите провод от него до места, где вы планируете разместить свое устройство для считывания данных (например, смартфон или планшет).
5. Подключите провод от OBD-адаптера к вашему устройству считывания данных. Обычно это делается либо через USB-порт, либо через беспроводные технологии, такие как Bluetooth или Wi-Fi.
6. После подключения устройства считывания данных, убедитесь, что оно включено и готово к работе.

Поздравляю, вы успешно установили и подключили OBD-адаптер к вашему автомобилю. Теперь вы готовы получать и анализировать данные о вашем автомобиле.

Можно ли подключить адаптер через кабель USB

Для того чтобы это сделать, необходимо будет скачать небольшую программу Baidu Root и установить ее на головное устройство. Для этого рекомендуется также установить дополнительные драйвера смартфона. Их можно найти на сайте производителя. Обычно они называются D2XXSample.

После этого остается только скачать диагностическую программу Torque. Далее нужно активировать доступ к подключенным через провод устройствам и начать пользоваться всеми благами ELM327.

Однако этот способ считается самым ненадежным, так как очень часто драйвера устанавливаются некорректно. Это приводит к тому, что автосканер не распознается системой. Намного проще воспользоваться беспроводным типом соединения. В этом случае стабильная работа адаптера гарантирована.

Кроме этого, кабель USB постоянно выскакивает из гнезда, что также может затруднить работу устройства. Да и лишний провод в машине будет сильно раздражать.

Какими достоинствами обладает OBD2 Bluetooth-адаптер ELM327

Устройство отличается следующими преимуществами:

• быстрым и простым подключением, с которым справится даже ребенок;
• поддержкой любого устройства или гаджета (можно использовать телефон, планшет или ноутбук);
• поддержкой русского языка;
• высоким качеством сборки (пользователи отмечают, что корпус прибора изготовлен из прочного материала, контакты не отходят в условиях езды по бездорожью);
• долгим сроком гарантийного обслуживания (1 год).

Кроме этого при несовместимости беспроводного адаптера со смартфоном или самим автомобилем его без проблем можно вернуть производителю.

Рекомендации по использованию HH OBD Advanced

HH OBD Advanced — это удобное и надежное устройство для диагностики и мониторинга технического состояния автомобиля. Для оптимального использования устройства рекомендуется следовать следующим рекомендациям:

1. Правильное подключение: Убедитесь, что HH OBD Advanced правильно подключено к разъему OBD2 в вашем автомобиле. Неправильное подключение может привести к некорректной работе устройства. Проверьте соединения перед использованием и следуйте инструкции по подключению, предоставленной производителем.
2. Правильное размещение: Разместите HH OBD Advanced в удобном месте в автомобиле, где он не будет мешать вам во время вождения. Рекомендуется использовать специальные подставки или держатели, чтобы устройство было надежно закреплено и не двигалось при езде по неровной дороге.
3. Соответствие поддерживаемым протоколам: Убедитесь, что ваш автомобиль поддерживает протоколы, совместимые с HH OBD Advanced. Проверьте совместимость в руководстве пользователя или обратитесь к производителю устройства. Использование устройства с несовместимым автомобилем может привести к некорректной работе или отсутствию функциональности.
4. Чтение и анализ данных: Правильное чтение и анализ данных, полученных с помощью HH OBD Advanced, является ключевым для эффективного мониторинга состояния автомобиля. Изучите руководство пользователя, чтобы узнать, как корректно интерпретировать данные, полученные от устройства, и как реагировать на полученные результаты.
5. Регулярное обслуживание: Помимо использования HH OBD Advanced для диагностики, рекомендуется регулярно проводить техническое обслуживание автомобиля согласно рекомендациям производителя. Устройство может предоставлять информацию о состоянии некоторых систем автомобиля, но оно не заменяет полноценный сервис и обслуживание.

Следование этим рекомендациям поможет вам оптимально использовать HH OBD Advanced и получить точную и полезную информацию о состоянии вашего автомобиля.

Расширенные настройки и функции

HH OBD Advanced предлагает несколько дополнительных настроек и функций, которые могут быть полезны при использовании устройства.

Настройка скорости передачи данных

Вы можете скорректировать скорость передачи данных между вашим устройством и OBD-II портом автомобиля. Некоторые автомобили требуют медленной скорости передачи данных, чтобы устройство могло правильно считывать информацию. В HH OBD Advanced вы можете настроить скорость передачи данных с помощью специальной команды в приложении.

Отключение/включение функций

HH OBD Advanced предлагает возможность отключить или включить определенные функции в зависимости от ваших потребностей. Например, вы можете временно отключить функцию автоматической диагностики, чтобы сохранить заряд батареи устройства. Управление функциями может быть осуществлено с помощью команд, которые вы можете найти в документации к устройству.

Дополнительные функции сканирования

HH OBD Advanced также предлагает дополнительные функции сканирования, которые позволяют вам более подробно анализировать состояние автомобиля. Например, вы можете сканировать и анализировать систему тормозов, систему охлаждения и другие системы автомобиля. Для использования этих функций вам может потребоваться специальное программное обеспечение или дополнительные аксессуары.

Настройка доли топлива

HH OBD Advanced позволяет настроить долю топлива для более точного отображения информации о расходе топлива. Вы можете вручную указать, какая доля топлива должна быть учтена при расчете расхода. Эта функция позволяет учесть особенности вашего автомобиля и достичь более точных результатов.

Настройка параметров датчиков

HH OBD Advanced позволяет настроить параметры датчиков для более точного считывания данных. Вы можете настроить чувствительность датчиков и диапазон измерений в соответствии с вашими потребностями. Эта функция может быть полезна, если вы хотите более точно отслеживать определенные показатели, такие как температура двигателя или давление воздуха в шинах.

Сохранение и анализ данных

HH OBD Advanced предлагает возможность сохранять данные о состоянии автомобиля и анализировать их в дальнейшем. Вы можете сохранить данные на внешнем носителе, таком как USB-флеш-накопитель, и использовать специальное программное обеспечение для анализа этих данных. Это позволяет вам более подробно изучить состояние автомобиля и выявить потенциальные проблемы или неисправности.

Настройка уровней предупреждений

HH OBD Advanced позволяет настроить уровни предупреждений для определенных параметров. Вы можете задать предельные значения для температуры двигателя, давления в шинах и других показателей, и устройство будет автоматически предупреждать вас, если значение выходит за пределы установленного диапазона. Это позволяет вам оперативно реагировать на проблемы и предотвращать возможные поломки или аварии.

Доступ к дополнительным ресурсам и информации

HH OBD Advanced предлагает доступ к дополнительным ресурсам и информации, которые могут быть полезны при использовании устройства. Вы можете получить руководства по эксплуатации, инструкции по установке дополнительного программного обеспечения и другую полезную информацию. Это позволяет вам получить максимальную пользу от устройства и быстро разобраться в его функционале.

Недостатки прибора

Пользователи не отметили никаких минусов у устройства. Однако из-за большой популярности Bluetooth-адаптеров OBD2 их начали подделывать. Разумеется фальшивые изделия не будут работать в нужном режиме. В этом случае показатели устройств могут сильно отличаться от истины.

Поэтому покупать автосканеры стоит только у проверенных продавцов, а еще лучше — обратиться к официальным дистрибьюторам. Не стоит экономить.

Кроме этого, некоторые пользователи не всегда правильно подключают прибор. В этом случае устройство и вовсе не будет выдавать необходимые параметры и ошибки. Поэтому стоит более внимательно рассмотреть, как подключить Bluetooth-адаптер OBD2 ELM327. Если четко следовать инструкции, то компактный сканер станет настоящим спасением.

Car Scaner

Одной из полезных функций приложения Car Scanner является настраиваемая «приборная панель». В ней можно добавлять необходимые датчики и выбирать стиль отображения. Реализованы различные типы графиков для анализа показаний.

Ещё одна функция — «стоп-кадр», фиксирующий состояние датчиков при возникновении ошибки. Это помогает определить причину неисправности.

В приложении широкие настройки — протоколы, инициализация, таймауты запросов к блоку управления. Можно настраивать стоимость топлива, объём бака для расчёта стоимости поездок.

Для head-up дисплея предусмотрены темная, светлая и синяя цветовые схемы, а также зеркальный режим отображения.

Реализовано резервное копирование настроек для восстановления после переустановки приложения.

Список совместимых с протоколов OBD2 автомобилей

Существует список автомобилей, которые в зависимости от протокола и марки могут поддерживать автосканер ELM327. Перечислим их.

Протокол ISO 15765-4, включает в себя следующие марки автомобилей:

• Audi;
• Opel;
• Ford;

АДАПТЕР ELM-327 bluetooth

• Jaguar;
• Renault;
• Porsche;
• Volvo;
• Mazda;
• Mitsubishi.

Протокол ISO 14230-4, в эту категорию попадают:

• Daewoo;
• Hyundai;
• KIA.

Протокол ISO 9141-2 включает:

• Honda;
• Infinity;
• Lexus;
• Toyota;
• Nissan;
• Audi;
• Mercedes;
• Porshe.

Протокол ISO 9141-2

Протокол J1850 VPW:

• Cadillac;
• Buick;
• Chevrolet;
• Isuzu;
• Dodge.

Протокол J1850 PWM:

• Ford;
• Lincoln;
• Mazda.

В случае, если модель машины входит в список, но устройство отказывается работать, то следует уточнить совместимость с программным обеспечением гаджета, а также проверить оригинальный или нет купленный автосканер

Подключать следует осторожно, на телефоне или компьютере должен быть настроен блютуз
