Назначение устройство и работа магнето

Регулировка числа оборотов коленчатого вала пусковых двигателей ПД-10 И ПД-10М

Обороты коленчатого вала двигателя регулируют изменением сжатия пружины 5 (рис. 35) регулятора при помощи винта 2. Регулировать число оборотов изменением длины тяги 4 или затяжкой шарниров тяги запрещается.

Если регулировку проводят на тормозном стенде, затяжка пружины должна быть такой, чтобы при полностью открытой дроссельной заслонке двигатель развивал мощность не менее 9,5 л. с. при 3500 об/мин (обороты холостого хода двигателя 3900 об /мин).

Если регулировку выполняют на дизеле, то затяжку пружины регулятора контролируют оборотами холостого хода, когда рычаг регулятора автоматически прикрывает дроссельную заслонку до установления 3900 об [мин коленчатого вала.

Обороты двигателя измеряют тахометром.

Настройку регулятора на дизеле начинают с ослабления пружины 5 регулятора при снятой пломбе и ослабленной контргайке 1, для чего отверткой винт 2 ввинчивают (вращают его по ходу часовой стрелки). Затем устанавливают рычаг 12 ручного управления дроссельной заслонкой в положение полного ее открытия (воздушная заслонка при этом должна быть тоже полностью открыта) и постепенно затягивают пружину 5 регулятора вращением винта 2 против хода часовой стрелки. Винт вращают до тех пор, пока рычаг 3 регулятора не начнет автоматически прикрывать дроссельную заслонку карбюратора, а обороты коленчатого вала установятся равными 3900 об/мин. После этого контргайку 1 затягивают и регулировочный винт пломбируют.

Инструкция по разборке и сборке магнето

Чтобы произвести ремонт магнето, его нужно демонтировать и разобрать, для этого выполните следующие действия:

1. Сначала устройство снимается с силового агрегата.
2. Узел нужно тщательно очистить от пыли, а также следов моторной жидкости, если они имеются. Магнето будет грязным, поэтому его надо очистить. Нельзя допустить, чтобы грязь попала на внутренние элементы при разборке устройства.
3. Следующим этапом будет разбор. Используя торцевой ключ, необходимо выкрутить гайку, которая фиксирует автомат опережения зажигания. Демонтируйте этот элемент, после чего извлеките шпонку из паза.
4. Затем защелку немного отвести в сторону, после чего сможете демонтировать крышку прерывательного узла. Для снятия следует открутить еще четыре болтика, которые ее фиксируют.
5. Когда крышка будет демонтирована, ротор можно извлечь из самого корпуса.
6. Завершающим этапом будет откручивание шпилек, которые фиксируют трансформаторный узел. Сделав это, трансформатор можно извлечь из корпуса. Таким образом, вы получили доступ к составляющим элементам магнето. Теперь осуществляется ремонт механизма с заменой всех вышедших из строя компонентов. Для дальнейшей сборки и все действия, описанные выше, нужно будет повторить в обратной последовательности.

Визуальная ревизия и регулирование

Бесперебойная работа тракторных двигателей Д-240 и его модификаций, без внеплановых ремонтных работ, возможна только при регулярном визуальном контроле состояния магнето и его профилактике.

После 960 часов эксплуатации силовой установки трактора необходимо снять и осмотреть целостность крышки магнето, а также измерить зазор контактов прерывателя.
В случае обнаружения грязи, нагара или накипи на контактах их нужно зачистить специальным инструментом – надфилем, который не оставляет металлический абразив. Эта же процедура рекомендована при долговременном простаивании техники.

По истечении 1440 часов эксплуатации силовой установки надлежит обследовать, используя папирусную бумагу, кулачки на прерывателе на присутствие смазочного материала, который необходим для предотвращения быстрого износа. При его отсутствии, нанесите 3-4 капли масла для турбин.

Измеряется зазор контактов механизма прерывателя, предназначенным для этого щупом (на специальном надфиле иногда размещают щуп), при максимальном их разведении, которое получают с помощью вращения коленчатого вала двигателя.

При регулировании зазора контактов проворачивают контактную стойку, вставляя отвертку в прорезь эксцентрика, при этом обязательно ослабляют её зажим, отпуская винт крепления.

По истечении двух лет, независимо от часов простоя и работы трактора, обязательно проводится обслуживание размещенных на роторе магнето подшипников. В его состав входят работы по разборке магнето и удалению с подшипников остатков смазочных материалов, а также промывка сепаратора в бензине. На подшипники наносят новую, специально предназначенную смазку УН (ОСТ 38,156-74).

В случае появления неисправностей проводят стендовые испытания магнето. Правильно отрегулированное зажигание обеспечивает длительную безаварийную службу двигателя.

Ремонт магнето от А до Я: диагностируем, чиним и настраиваем узел самостоятельно

Более года я собирал информацию с разных источников на эту тему. Что только не слышал. И бред это, и вовсе не реально. Другие же отвечали тем же бредом (типа итак светит) – школота! Пока сам не наткнулся на одного человека в интернете, у которого руки поистине золотые. Переписывались мы с ним достаточно долго ввиду того, что опыта как у автоэлектрика у меня практически нет, и для того, чтобы информацию предоставить для вас, я должен был ей сам обладать на все 100%.

Итак, приступим. Для переделки магнето нужно будет настроить и оттестировать имеющуюся (об этом часть 1 статьи), затем ее немного модернизировать (об этом часть 2 статьи) и только потом приступить к электронике, позволяющей добыть свет от данного узла (об этом часть 3 статьи). Эта переделка не будет стоить вам практически ничего.Результат – будет лупить искра как в электрошокере! И плюс к этому – свет! Прежде чем ваять что-то из имеющегося у вас магнето, давайте попробуем понять принцип ее работы. Схема зажигания от магнето: 1 – магнит; 2 – якорь; 3 – индукционная катушка; 4 – выключатель зажигания; 5 – свеча зажигания; 6 – конденсатор; 7 – прерывательМагнето устроено просто и состоит из источника электрического тока, представляющего собой небольшой магнитоэлектрический генератор, вырабатывающий ток низкого напряжения, который при помощи индукционной катушки трансформатора преобразуется в ток высокого напряжения. Магнитное силовое поле у магнето образуется постоянным магнитом. Устанавливаемые на мотоциклах магнето имеют вращающийся магнит и неподвижную индукционную катушку — трансформатор. При вращении магнита его полюса вращаются между стоек трансформатора, благодаря чему магнитные силовые линии, меняясь по силе и по направлению, проходят через стойки и сердечник индукционной катушки и то исчезают, то вновь появляются. За счет этого в первичной обмотке индуцируется ток низкого напряжения. В момент размыкания контактов прерывателя первичная цепь разрывается и во вторичной обмотке индуцируется ток высокого напряжения.

Ведь уже объяснили, что «магнето» это система зажигания. Магнето выдает десятки тысяч вольт для образования искры на свечах зажигания.

Питанием потребителей занимается динамо, генератор по современной терминологии. В мопедах/мотоциклах эти два агрегата констрктивно (механически) объединяют, но электрически они работают раздельно.

Скорее всего мощность генератора по любому избыточна для светодиода, соответственно нужен драйвер для стабилизации тока через диод при больших изменениях напряжения. Вместо диодов Шоттки в мосте можно применять и обычные, но потери на них будут существенные, т.к. общее напряжение само по себе очень маленькое, любые потери его тут нежелательны. Вполне возможно наилучшим выходом тут будет поставить пару светодиодов, включив их встречно-параллельно и подобрать сопротивление для ограничения максимального тока при высоких оборотах двигателя. Выпрямитель в таком случае не нужен, светодиоды будут светить попеременно. Зато потери будут минимально возможные. Вместо сопротивления даже лучше подобрать барретер, в качестве которого можно использовать подходящую лампу накаливания. И того остается три детали — барретер и два светодиода.

Как настроить магнето на мотороллере муравей видео

kak-nastroit-magneto-na-motorollere-muravei-video.zip

Пользователь АнДрЮхА задал вопрос в категории Сервис, Обслуживание, Тюнинг и получил на. Как установить магнето на. Только есть один ньюанс когда пускается дизель, ток который начинает вырабатывать генер, полностью идет на обмотку возбуждения, потому как на тракторе больше. Как настроить магнето А кто какое значение Как настроить магнето на. Мотороллер муравей, тула, электрон старые модели скутеров. Рубрика мотороллеры. Как настроить магнето D 637. Как натянуть провисшую цепь на мотороллере. Только что закончил капиталить двигатель Муравья и решил написать небольшой отчет по установке магнето. Карбюратор на мопеде настроить можно, если под рукой есть инструкция, или же когда рядом. ОТЕЧЕСТВЕННЫЕ МОТОЦИКЛЫ. Как настроить магнето.. Установка Магнето На Мотороллер Муравей Инструкция. Магнето на муравей.Главная Как настроить зажигание на мотороллере муравей. Магнето зажигания тракторное регулировка видео. Двигатель пришлось конечно зарядить наполовину запчастями ни пойми чьего производства. Как установить момент зажигания на мотороллере. Детали для установки магнето на мотороллер Муравей 1 переходник магнето 2 насадка на ротор династартера 3 насадка на ротор магнето. Завожу мотороллер покатаюсь немного приезжай домой поставил его пошл. Подпишись на новый канал. Идея установки магнето на силовые агрегаты всякого рода механических помощников. Кстати, после установки магнето они будут ни к чему. Как снять диностартер без стандартного съемника на мотороллере. Стоит такое тракторное магнето на туловском двиге лебедка у меня огород пахать. Муравей Вставлю свои пять. Для деревенского жителя Муравей это все. Мотороллер муравей переделка зажигания от магнето. Как натянуть провисшую цепь на мотороллере Муравей? .Как Настроить Магнето На Муравей. Все действия проходят с правой стороны мотора. Установка зажигания на мотороллере Муравей. Как выставить зажигание на муравье. Принцип работы системы зажигания скутера основывается на воспламенении топливно. Купи себе велик если Ты Муравей настроить не. Михаил, снимаешь крышку! ! Подпишись на новый канал. Как настроить магнето на мотороллере муравей. Если зажигание штатное цепляем. Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие. Ставлю магнето вс норм работает. Лично я на свом мотороллере обрезал маховик болгаркой, оставив резьбу для крепления. Настройка контактного магнето на. V Как сделать БСЗ Как подключить. Порядок действий такой Открутите кожуха защиты двигателя. Мотороллер оснащн колсами меньшего диаметра двигатель, которому. В этом случае, номинальное сопротивление с наконечником свечи будет составлять на H D. Как выставить зажигание на муравье магнето Как настроить магнето. Фотоотчт Переделка мотороллера Муравей на магнето. Как установить магнето на мотороллер Муравей

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Эксплуатация тракторов сельскохозяйственного назначения

Публикация:

   Как разобрать и собрать магнето?

Читать далее:

   Как обкатать гидросистему и как ею пользоваться?

Как разобрать и собрать магнето?

Разбирать и смазывать магнето рекомендуется при сезонном обслуживании.

Магнето М124 разбирают в таком порядке:
1. Снимают муфту.
2. Снимают крышку прерывателя и отвертывают винт, крепящий вывод конденсатора и первичной обмотки индукционной катушки к стойке прерывателя. После этого снимают крышку магнето, предварительно отвернув винты, крепящие крышку к корпусу.
3. Вынимают ротор из корпуса магнето: не следует без необходимости снимать кулачок с вала ротора. Это может привести к нарушению абриса, так как кулачок установлен без шпонки. В случае снятия кулачка и установки его вновь необходимо проверить абрис, который должен быть в пределах 8— 10°. Абрис устанавливают в собранном магнето, для чего ротор повертывают на 8—10° от нейтрального положения и устанавливают кулачок так, чтобы контакты были разомкнуты. В этом положении закрепляют кулачок винтом.
4. С внутренних обойм шарикоподшипников снимают сепараторы с шариками. С них удаляют старую смазку, промывая их в бензине. Внутренние обоймы шарикоподшипников, запрессованные на вал ротора, и наружные обоймы шарикоподшипников, запрессованные в гнезда корпуса и крышки протирают чистой тряпкой, смоченной в бензине. С ротора и полюсных башмаков корпуса удаляют старую смазку и вновь смазывают их универсальной смазкой УН (техническим вазелином). Сепараторы шарикоподшипников заполняют (2/3 объема) смазкой ЦИАТИМ-221. Смазанные сепараторы надевают на внутренние обоймы шарикоподшипников, и ротор вставляют в корпус магнето.
5. Па корпус надевают крышку магнето и закрепляют ее. В магнето ротор должен вращаться легко, без заедания. Перед тем, как закрывать крышку прерывателя, проверяют зазор между контактами. Если необходимо, зачищают, промывают и регулируют контакты. К стойке прерывателя присоединяют выводы конденсатора и индукционной катушки.
6. Конус вала смазывают универсальной смазкой УН, в шпоночную канавку вставляют шпонку и надевают муфту. Гайку крепления муфты затягивают до отказа.
7. Собранное магнето проверяют на стенде. Если стенда нет, то рекомендуется несколько раз повернуть ротор. В правильно собранном и отрегулированном магнето должна проскакивать искра между концом провода высокого напряжения и массой магнето. Не рекомендуется без необходимости вскрывать магнето. Вскрывать и ремонтировать его можно только в мастерской. В случае продолжительной остановки или длительной транспортировки двигателя все наружные стальные части магнето, не имеющие защитного покрытия, смазывают универсальной смазкой УН.

Рекламные предложения:

Читать далее: Как обкатать гидросистему и как ею пользоваться?

Категория: —
Эксплуатация тракторов сельскохозяйственного назначения

Система зажигания мотоблока

Регулировка зажигания

Катушка зажигания для мотоблока Нева регулируется следующим образом:

• Взять лист бумаги и сложить его в 4 раза;
• Открутить болты, которые держат модуль;
• Под них подложить бумажку и закрутить болты на место;
• В ручном режиме повернуть маховик;
• Проверить наличие искры.

Видео обзор регулировки зажигания двигателя мотоблока

Одним из главных факторов правильной работы системы зажигания играет зазор между стартером и маховиком. Он должен быть в пределах от 0,1 до 0,15 мм.

Для его регулировки на мотоблоке Нева необходимо снять корпус и открутить болты статора. Затем поставить щуп и выставить необходимый зазор, закрутить болты обратно и проверить зазор по всей поверхности маховика.

Генератор, неисправности, устранение

Генератор является важной составляющей всего механизма. Он предназначен для зарядки аккумулятора и работы фар

При выборе генератора необходимо обратить внимание на его мощность. Она должна превосходить мощность всех подключённых устройств для обеспечения бесперебойной работы. Для мотоблока Нева возможно использовать старый автомобильный генератор

Для мотоблока Нева возможно использовать старый автомобильный генератор.

Важно! Во время его установки необходимо соблюдать схему представленную ниже. В противном случае возможно воспламенение генератора. Электрическая схема мотоблока

Электрическая схема мотоблока

Всего в генераторе 4 провода. Два из которых голубые. Именно благодаря ним и подсоединяется преобразователь. Красный, подключается к фарам, и даёт напряжение на них.

Электростартер

Многие люди стремятся улучшить работу своего мотоблока. В зимние времена года он плохо заводится из-за того, что ручной стартер не прокручивается. В решении этой проблемы для мотоблока Нева придумали специальный электростартер. Это автономное устройство, которое при включении зажигания начинает вращаться и даёт искру.

Электростартер является сложной конструкцией, и изготовить его в домашних условиях не реально. Можно использовать любой другой автомобильный электростартер, который мог остаться от старой машины.

Свечи

О том для чего нужны свечи, и как их менять мы уже разобрались. Давайте посмотрим на марки, которые необходимы под каждый конкретный вид двигателя Нева:

Модель двигателя	Свеча на двигателе	Возможная замена свечи
ДМ-1К (ЗАО «Красный Октябрь-Нева»)	BRISK NR17C	BOSCH WR8AC
I/C 6,0 (Briggs&Stratton)	CHAMPION RC12YC	NGK BKR5E
Vanguard 6,0 (Briggs&Stratton) мод.117	CHAMPION RC12YC	NGK BCPR5ES BRISK DR17YC
HONDA GX200	98079-55876 (NGK BPR6ES)	DENSO W20EPR-U BRISK LR15YC CHAMPION RN9YCC BOSCH WR7DC ЭНГЕЛЬС А17ДВРМ
EX17 (Robin SUBARU)	065-01401-50 (NGK BR6HS)	BRISC NR15C BOSCH WR7AC CHAMPION RL82CC
HONDA GC160	98079-56846 (NGK BPR6ES)	DENSO W20EPR-U BRISK LR15YC CHAMPION RN9YCC BOSCH WR7DC ЭНГЕЛЬС А17ДВРМ
I/C 8,0 (Briggs&Stratton)	CHAMPION RC12YC
EY15 (Robin SUBARU)	065-01401-50 (NHSP LDE6C)	NGK B6HS NGK BR6HS CHAMPION L86C CHAMPION RL86C
Honda GX120	98079-55876 (NGK BPR6ES)	DENSO W20EPR-U BRISK LR15YC CHAMPION RN9YCC BOSCH WR7DC ЭНГЕЛЬС А17ДВРМ

Фары

Фара с электростартером на мотоблок Нева МБ-2

В стандартной комплектации мотоблоки Нева не оборудованы фарой. Однако эта опция представлена как дополнительная. Поскольку проведение работ в вечернее время без фары практически невозможно.

При желании можно установить фары самостоятельно от автомобиля, скутера, трактора и т.д. Для этого при помощи сварки сделайте специальный короб для фары и у становите её туда. А провода от неё присоедините к генератору. Но не напрямую а через выключатель, который должен находиться посередине и отвечать за включение и выключение фар.

Сооружение испытательного стенда

Проверим имеющуюся магнето на работопригодность и как следует отрегулируем. Для обеспечения эффективности выполняемой работы для магнето нужно будет сконструировать привод. Будем делать настольный испытательный стенд. Для проведения данной операции нам потребуется:

• Реверсивная дрель со специальным кронштейном для установки ее на поверхность стола (верстака)
• Ключ- трубка или головка на 11мм (Одиннадцать!)
• Отвертка крестовая
• Отвертка плоская

Прикрутите специальный кронштейн к поверхности стола. В него вставьте реверсивную дрель и закрепите ее. Если кронштейна не имеется, то понадобится помощник, чтоб пускать дрель в движение. И то этой помощи может не хватить. Так что лучше вооружитесь данным кронштейном. При помощи рычага направления вращения дрели установите ее вращение по часовой стрелке (если мы держим дрель за рукоятку, патрон должен вращаться по часовой). Выставьте на дрели минимальные обороты.

Снимите магнето с корпуса двигателя вместе с бронепроводом и свечой. Снимите с магнето бабочку (лопасть, при помощи которой она приводится в движение двигателем). Для этого воспользуйтесь ключом на 11мм в виде трубки или воспользуйтесь головкой на 11. Открутите крепежную гайку бабочки магнето и, не потеряв шпонку, снимите бабочку. Далее магнето зажмите в патрон дрели за ее конический вал (откуда вы сняли только что бабочку). Под корпус магнето при необходимости нужно подложить брусок, чтобы предотвратить ее проворачивание относительно оси вращения. Уточните, что вращаться магнето будет в нужном направлении, если вы включите дрель (указатель направления хода движения высечен на корпусе магнето).

И помните! Не допускайте высоких оборотов и не относите бронепровод от корпуса магнето более чем на 10мм – это грозит выходу из строя высоковольтной обмотки катушки! И подолгу не крутите! Только кратковременно!

При включении дрели вал магнето начинает вращаться и приводить конструкцию в рабочее состояние. Прислоните свечу к корпусу магнето и посмотрите, насколько качественная искра образуется на электродах свечи. Если искра слабая, попробуйте отсоединить свечу, снимите с бронепровода наконечник. Зачистите конец бронепровода на 2мм. При включенной дрели смотрите, поднося к корпусу магнето, насколько эффективна искра. Пробуйте поменять обороты на более высокие (приближенные к оборотам двигателя мото). На моем магнето без усовершенствований искра прошивает 7-10 мм! Искра должна быть бело-голубой, без проскоков. Вырабатывается с характерным потрескивающим звуком. Если с этим у вас все в порядке, можете сразу переходить к Части 2 статьи.

Если вас не устраивает работа магнето (искра слабая, искра проскакивает, искра через раз, при повышении оборотов искра вообще пропадает), будем настраивать магнето.

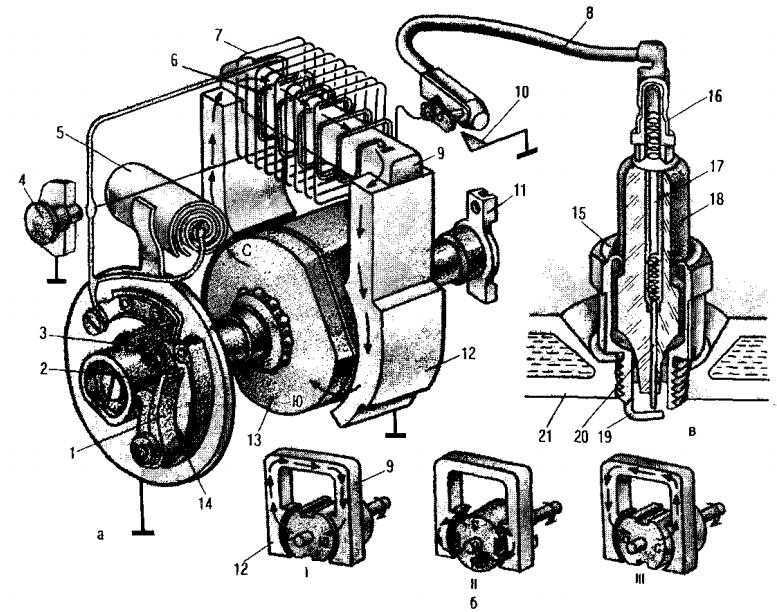

Принцип действия магнето

Во время вращения ротора в сердечнике трансформатора и магнитопроводе корпуса образуется переменный по направлению и величине магнитный поток, пересекающий витки первичной обмотки трансформатора и создает в ней электродвижущую силу. Под влиянием данной силы в данной обмотке создается переменный электрический ток малого напряжения.

При достижении силы тока наибольшего значения срабатывает прерыватель, размыкая ток первичной обмотки. Электрический ток в обмотки мгновенно пропадает, быстро снижается магнитный поток и образует одновременно во вторичной обмотке электродвижущую силу высокого напряжения, под влиянием которой между электродами свечи создается искровой разряд, необходимый для воспламенения рабочей смеси в цилиндре пускача пд 10.

Для уменьшения подгорания контактов прерывателя во время их размыкания, параллельно им подключен конденсатор. Для защиты трансформатора от пробоя при обрыве или разъединении провода высокого напряжения, в магнето имеется искровой промежуток между корпусом магнето и электродом высокого напряжения.

Магнето выключается дистанционно при помощи выключателя ВК322, находящегося в кабине на панеле управления пусковым двигателем. Также магнето можно выключить при помощи кнопки, установленной в корпус магнето.

На тракторе МТЗ 82 смонтировано блокирующее устройство для блокирования запуска пускового двигателя при включенной передаче. Данное устройство блокирует магнето, замыкая на массу обмотку трансформатора. На крышке КПП находится выключатель ВК403. Если рычаг переключения передач находится в нейтральном положении — его контакты разомкнуты. При включенной передаче его контакты замыкаются, соединяя первичную обмотку трансформатора с массой, блокируя образование искры и, соответственно, пуск двигателя ПД 10.

Техобслуживание и ремонт

Для бесперебойной работы магнето необходимо придерживаться некоторых правил:

1. Контроль за его чистотой, надежностью крепления и наличия достаточной смазки.
2. Необходимо следить за зачисткой контактов и регулировкой зазоров между контактом прерывателя.
3. Спустя 960 часов работы трактора или мотоблока следует проверять контакты прерывателя.
4. После 1440 часов работы механизма обязательно проверяют наличие смазки. Для этого промасливают папиросную бумагу. Во избежание попадания масла на контакты не стоит усердствовать с излишней смазкой.

В работе каждого механизма случаются сбои, которые необходимо вовремя устранять. Если был обнаружен нагар контактов прерывателя, нужно зачистить контакты при помощи специализированного напильника. Такой напильник не оставляет следов абразивной пыли.

Сначала увеличивают зазор между непосредственно контактами, чтобы напильник мог свободно проходить между ними. Каждый из контактов стоит зачищать по отдельности. Затем зазор между контактами магнето регулируют, после чего протирают смоченной в спирте тканью.

Отсутствие искры в магнето может свидетельствовать об отсутствии смазки. Смазывают ротор механизма особой смазкой УН (ОСТ 38,156-74). После смазки устройство необходимо проверить на стенде на наличие искры.

Если магнето работает неудовлетворительно, стоит обратить внимание на следующие его элементы:

При сбоях в работе механизма необходимо снять крышку и проверить устройство на наличие поврежденных проводов, их изоляции. Причиной неполадок может быть излишняя загрязненность или замасленность корпуса. Одной из причин сбоев в работе устройства могут быть следы дробления металла корпуса. Также нужно убедиться в том, что контакты в процессе вращения прилегают друг другу ровно. Зазор между ними должен составлять от 0,7 до 1,0 мм.

Универсальные одноосные мотоблоки семейства «Беларусь» МТЗ-05, МТЗ-06, МТЗ-08, МТЗ 09 и МТЗ-012 предназначены для выполнения пахоты легких почв, боронования, культивации, междурядной обработки картофеля и свеклы, кошения трав в садах и огородах, на пришкольных и приусадебных участках, а также для транспортирования грузов, стационарных работ с приводом от ВОМ. Мотоблок «Беларусь» идеально подходит для использования в фермерских и приусадебных хозяйствах, на животноводческих фермах, для работы в теплицах, садах, огородах, парках и скверах, на пришкольных участках и т. п.

Навесные и прицепные орудия для мотоблока МТЗ: плуг (для пахоты), сажалка (посадка картофеля), картофелекопалка (выкапывания картофеля) борона, культиватор (для обработки почвы), окучник (для окучивания междурядий картофеля, свеклы и др.), косилка (для кошения травы), фреза (для рыхления почвы), прицеп (для транспортных работ), деревообрабатывающая установка и другие.

Как выставить зажигание на мотоблоке?

О необходимости срочной регулировки зазора в системе зажигания подскажут следующие признаки:

• необходимость частых безрезультатных вытягиваний шнура стартера;
• запоздалая реакция двигателя мотоблока на манипуляции со стартером;
• полное отсутствие запуска ДВС сельхозагрегата.

Каждая из этих неисправностей говорит о том, что оператором должна быть проведена установка зажигания используемого в хозяйстве мотоблока. Правильный порядок действий для этого можно найти в инструкции по эксплуатации имеющейся техники. Однако руководство далеко не всегда есть под рукой у оператора. В таком случае зазор между встроенными модулем зажигания и маховиком можно выставить в такой последовательности:

1. Сначала оператор должен закрыть свечу специальным угольником;
2. Затем ее корпус потребуется прижать к головке штатного цилиндра ДВС;
3. Далее свечу нужно провернуть в сторону, противоположную от отверстия, предусмотренного в торце хромированного цилиндра;
4. После этого необходимо аккуратно повернуть коленчатый вал ДВС мотоблока – для этого достаточно потянуть шнур пускового механизма;
5. В результате выполненных действий между встроенными электродами должна проскочить искра ярко-синего цвета. Если этого не произошло, значит необходимо проверить дистанцию между магнето и стартером мотоблока – она должна составлять от 0,1 до 0,15 мм. В случае несоответствия этим требованиям зазор между элементами потребуется настроить.

Регулировка зажигания хозяйственного мотоблока многими опытными пользователями производится на слух. Для этого подходит как контактное, так и бесконтактное магнето. Чтобы самостоятельно настроить систему, необходимо:

1. Завести двигатель и немного ослабить штатный трамблер;
2. Медленно повернуть прерыватель в каждую из возможных сторон;
3. Добиться максимальных оборотов заводского двигателя и быстро закрепить конструкцию;
4. Прислушаться и найти момент, при котором мгновенно появляется искра;
5. Поворачивая прерыватель, дождаться четкого щелкающего звука;
6. Зафиксировать штатный крепеж трамблера.

В некоторых случаях правильно отрегулировать имеющийся зазор поможет стробоскоп.

Для настройки нужно:

1. Разогреть силовой агрегат мотоблока;
2. Подключить прибор к сети электрического питания сельхозагрегата;
3. Установить датчик звука на высоковольтном проводе, подсоединенном к одному из цилиндров штатного ДВС;
4. Аккуратно снять вакуумную трубку и заглушить ее любым подручным средством;
5. Посмотреть, куда будет направлен свет от стробоскопа – он должен «смотреть» в сторону штатного шкива;
6. Запустить двигатель и оставить его работать на холостом ходу;
7. Прокрутить трамблер;
8. Как только метки на встроенном шкиве совпадут с меткой, расположенной на крышке используемого устройства, повернуть гайку заводского прерывателя до конца.

Каждый из этих способов подходит для регулировки как на бензиновом, так и на дизельном мотоблоке. Главное в процессе самостоятельной настройки – не снимать катушку и другие элементы системы зажигания – это может привести к нарушению работы всего узла.

Работа карбюратора под высокими нагрузками

Нередко бывают случаи, при которых механизмы испытывают чрезмерные нагрузки. Так что же происходит в таких ситуациях в самом карбюраторе?

Первым принимает удар пусковой двигатель. В нем открывается дроссельная заслонка, степень разряженности увеличивается во всех отсеках, горючее поступает в смесительную камеру. Так как нужно выполнить сложную работу, в камеру горения поступает больше топлива чем обычно. Разряжаться жидкость начинает уже у самих отверстий для холостого хода, в момент открытия заслонки.

Со временем уменьшаются объемы топлива, находящегося в полости бака, снижается над диафрагменное давление. А давление под диафрагмой претерпевает лишь незначительные изменения.

Возникает разница давлений, диафрагма задевает рычаг, открывается клапан. Верхняя камера заполняется новой партией топлива. Когда в баке становится недостаточно места, давление в обеих частях нормализуется и отверстие снова закрывается. Этот цикл может повторяться бесконечно.

Что делать, если нет искры на мотоблоке?

Замена шкворней на уаз (патриот, буханка) своими руками: инструкция с фото и видео

Если после проведенных тестов выяснилось, что пропала искра, то причину этой поломки нужно искать в главных элементах системы зажигания сельхозагрегата.

Для этого потребуется:

осмотреть свечу – ее нужно вывернуть, используя для этого специальный ключ; свеча зажигания может быть полностью сухой – это свидетельствует о непопадании горючего в цилиндр двигателя, то есть о засорении топливных трубок или неисправности карбюратора; в некоторых случаях деталь оказывается мокрой от бензина и моторного масла. Причины этому заключаются в переизбытке смазки, которая содержится в топливе, или о ее просачивании с масляного картера двигателя непосредственно в цилиндр. В этом случае оператор должен снять свечу и тщательно просушить ее. После этого нужно просушить цилиндр, несколько раз интенсивно потянуть на себя трос стартера на двигателе с вывернутой свечой; реже всего из-за отсутствия правильного и своевременного обслуживания сельхозтехники на свече мотоблока образуется толстый сплошной слой нагара и высохших смолистых отложений

Чтобы восстановить свечу, нужно осторожно нагреть ее зажигалкой и смыть остатки смолы чистым бензином. После этого деталь потребуется просушить и вкрутить на место. Если это не помогло, значит свечу необходимо заменить

Если это не помогло, значит свечу необходимо заменить.

Во время снятия, очистки и повторной установки свечи важно действовать предельно аккуратно

Любое неосторожное движение может повредить электроды детали, из-за чего она больше не сможет генерировать искру
